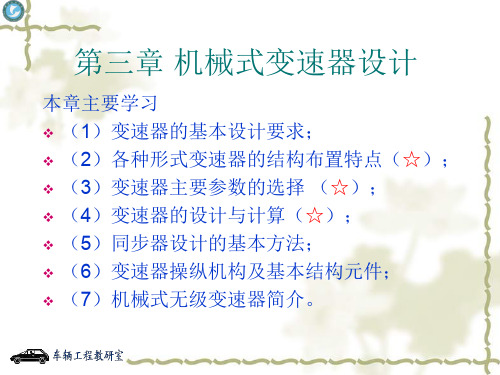

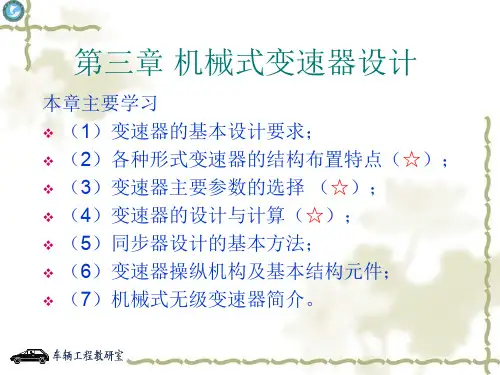

第三章机械式变速器设计§3-1概述一、功用：1、改变发动机传递的转矩和转速，使汽车得到不同的牵引力和速度, 使发动机在最有利的工况范围工作2、(滑行或停车时使发动机和传动系)分离3、改变方向4、动力输出二、设计要求：1、保证汽车动力性和经济性-档数正确，传动比范围和各档传动比大小合理。
2、有空档。
用来切断发动机动力驱动轮的传输。
3、有倒档。
4、有动力输出装置。
5、换档迅速轻便。
6、工作可靠。
标准：行驶中无跳档、乱档及换档冲击。
7、 高，应尽可能设直接档(直接档i=1, 但i=1不一定是直接档。
i=1，两轴，不是直接档；三轴，是直接档)8、噪声低三、分类：1、按档数：三、四、五、多2、按轴：1）固定轴式（应用广泛）：两、中间、双中间、多中间2）旋转轴式（用于液力机械变速器，易实现换档自动化）§3-2变速器传动机构布置方案一、传动机构布置方案分析1、固定轴式变速器1）两轴式(多用于前置前驱动乘用车，为什么？)A、图例讲解：就图3-1 a）为例a、符号表示：输入输出、拨叉、常啮合齿轮、啮合套、同步器、配合方式（固定、滑动套）b、换档方式、各档传递路线（高速档和低速档）c、倒档实现：直齿滑动心轴，插入中间齿轮：B、特点：a、只有两个轴（倒档不算）, 输出轴与主减速器主动齿轮做成一体（乘用车发动机纵置用圆锥，横置用圆柱）b、无直接档c、各前进档均只经一对齿轮传动，一挡速比不可能很大d、除倒档以外，共他档均用常啮合齿轮传动e、同步器多数装在输出轴上（同一档主动齿轮尺寸小）2）中间轴式：就图3-2a)分析特点：a、有三根轴（倒档不算）。
第一轴前经轴承支飞轮，后与主动齿轮成一体；第二轴前经轴承支第一轴后端孔内，后与万向节联；中间轴。
b、第一、二轴在同一直线上，可布置直接档→齿轮、轴承不受载，η↑，磨损↓，噪声↓；c、除直接档外，其他档均经两对齿轮传递。
→当中心距A不太大时，速比i可取大值d、除倒档以外，共他档不一定用常啮合齿轮传动e、同步器多数装在输出轴上（同一档主动齿轮尺寸小）2、倒档布置1）传动方案：直齿滑动a）传动路线中加入中间传动齿轮；简单，但中间传动齿轮是在最不利的正、负交替对称变化的弯曲应力状态下工作。
