02阀门、管件图例大全讲解

表3.0.1 管道图例序号名称图例备注1 生活给水管2 热水给水管3 热水回水管4 中水给水管5 循环给水管6 循环回水管7 热媒给水管8 热媒回水管9 蒸汽管10 凝结水管11 废水管可与中水源水管合用12 压力废水管13 通气管14 污水管15 压力污水管16 雨水管17 压力雨水管18 膨胀管19 保温管20 多孔管21 地沟管22 防护套管23 管道立管X：管道类别L：立管1：编号24 伴热管25 空调凝结水管26 排水明沟27 排水暗沟注：分区管道用加注角标方式表示：如J1、J2、RJ1、RJ2……。

3.0.2管道附件的图例宜符合表3.0.2的要求。

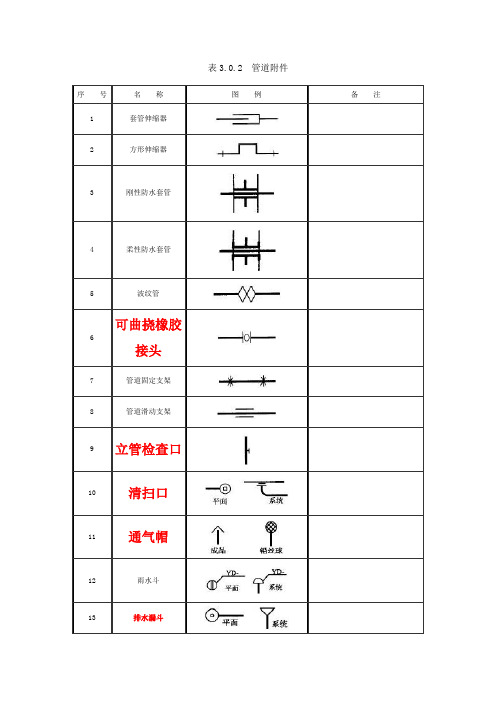

表3.0.2 管道附件序号名称图例备注1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。

如为无水封，地漏应加存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3 管道连接序号名称图例备注1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4 管件序号名称图例备注1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5 阀门序号名称图例备注1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0.6给水配件的图例宜符合表3.0.6的要求。

阀的种类及图例在现场我们见到最多的就是阀。

汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。

阀门的用途是广泛的，因此它起的作用也是很大的。

例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。

尽管如此，阀门同其它产品比较往往被人们忽视。

例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。

阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。

我国目前大多数习惯是按压力和结构种类来区分。

即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。

按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。

止回阀（包括底阀）—用于自动防止管道内的介质倒流。

节流阀—用于调节管道介质的流量。

蝶阀—用于开启或关闭管道内的介质。

也可作调节用。

安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。

减压阀—用于自动降低管道及设备内介质压力。

系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。

疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。

按用途和作用分类截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

调节阀类——主要用于调节介质的流量、压力等。

十五种常用阀门结构及工作原理（带示意图）阀门有哪些种类？其结构及工作原理在这里给大家分类总结：令狐采学1.截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

3.止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

4.分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

5.安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

一、闸阀靠阀板的上下移动，控制阀门开度。

阀板象是一道闸门。

闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内生产闸阀的厂家比较多，连接尺寸也大多不统一。

性能特点：优点：1、流动阻力小。

阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单, 结构长度短，制造工艺性好，适用范围广。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。

常用管件图例1.弯头：改变管路方向的管件。

其中90°弯头、45°弯头最为常用。

90°弯头45°弯头2.三通：三通是具有三个口子，用于改变流体方向的管件、管道连接件。

按管径尺寸可分为正三通（等径三通）和异径三通。

正三通异径三通3.直通和活接1)直通：用于加长管道。

2)活接：能方便安装拆卸的常用管道连接件。

一般管道不大于一寸时（DN25或φ32）用活接连接，一寸以上用密闭性更佳的法兰。

实际应依现场条件及要求选用连接方式。

直通（等径管套）活接外丝活接内丝活接4.大小头和法兰1)大小头：又称异径管、异径直通。

用于两种不同管径的管道之间的连接。

2)法兰：法兰是管道之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接。

法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。

大小头（异径管套）法兰5.管码：包括码仔、半边码、吊码和U型码。

用于固定管道的管件。

装配在焊接板上之前，为更好地确定夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。

再放上另一半管夹身和盖板，用螺钉拧紧。

切忌直接焊接已装好管夹的底板。

码仔半边码吊码U型码6.球阀和底阀1)球阀：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。

2)底阀：主要应用于水泵等处理浆液的机械设备，通常底阀会被安装在水泵水下吸管的底端，来防止浆液回流。

球阀底阀7.止回阀和闸阀1)止回阀：指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。

2)闸阀：是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，主要用于截断或接通管路中的介质，一般不作为调节或节流使用。

蝶形止回阀闸阀。

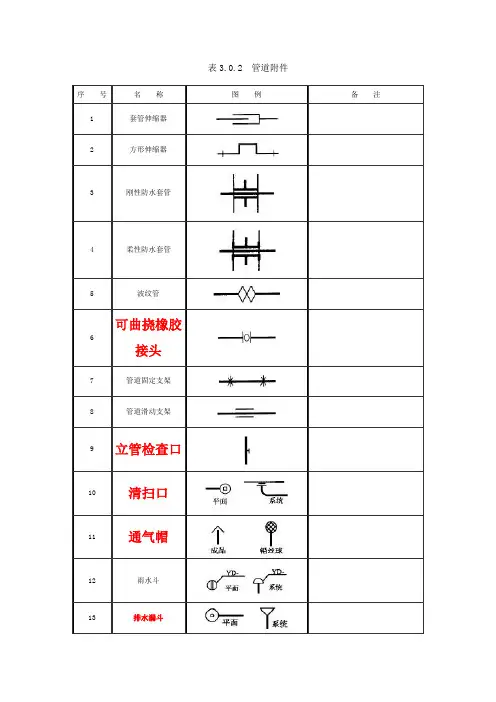

表3.0.2 管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3 管道连接
3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4 管件
3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5 阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6 给水配件
3.0.7 消防设施的图例宜符合表3.0.7的要求。

表3.0.7 消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。

表3.0.8 卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。

表3.0.9 小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。

表3.0.10 给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。

表3.0.11 仪表。

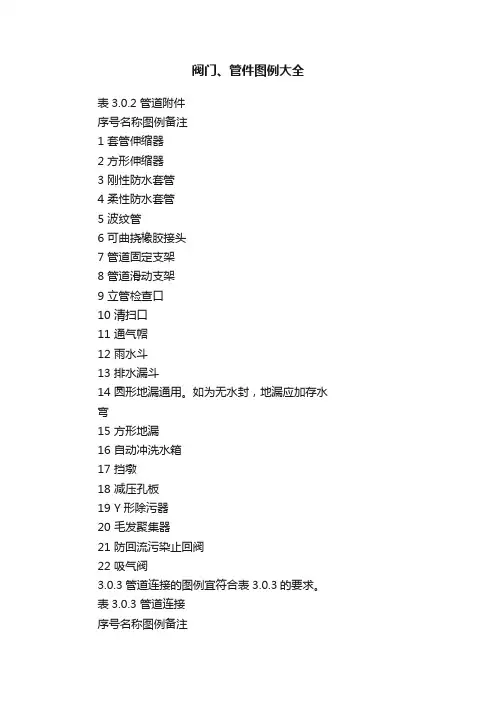

阀门、管件图例大全表3.0.2 管道附件序号名称图例备注1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。

如为无水封，地漏应加存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3 管道连接序号名称图例备注1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4 管件序号名称图例备注1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5 阀门序号名称图例备注1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6 给水配件序号名称图例备注1 放水龙头左侧为平面，右侧为系统2 皮带龙头左侧为平面，右侧为系统3 洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混合水龙头8 旋转水龙头9 浴盆带喷头混合水龙头3.0.7 消防设施的图例宜符合表3.0.7的要求。

阀门基本结构介绍一、阀门的定义阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。

二．阀门分类（1）按自动与驱动分类·自动阀门：依靠介质（液体、气体、蒸汽等）本身的能力而自行动作的阀门。

如安全阀、止回阀、减压阀、蒸汽疏水阀、空气疏水阀、紧急切断阀、自力式压力调节阀、自力式温度调节阀等。

·驱动阀门：借助手动、电力、液力或气力来操纵的阀门。

如闸阀、截止阀、节流阀、蝶阀、球阀、旋塞阀、隔膜阀、气动薄膜调节阀、气动活塞调节阀等。

（2）按主要技术参数分类a、按公称尺寸分类·小口径阀门·中口径阀门·大口径阀门·特大口径阀门b、按公称压力分类·真空阀·低压阀·中压阀。

·高压阀·起高压阀c、按介质工作温度分类·高温阀·中温阀·常温阀·低温阀·超低温阀d、按阀体材料分类·非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。

·金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、高合金钢阀门。

·金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。

e、按与管道的连接方式分类·法兰连接阀门：阀体上带有法兰，与管道采用法兰连接的阀门。

·螺纹连接阀门：阀体上带有内螺纹或外螺纹，与管道采用螺纹连接的阀门。

·焊接连接阀门：阀体上带有对焊坡口或承插焊口，与管道采用焊接连接的阀门。

·夹箍连接阀门：阀体上带有夹口，与管道采用夹箍连接的阀门。

·卡套连接阀门：用卡套与管道连接的阀门。

f、按操纵方式分类·手动阀门：借助手轮、手柄、杠杆或链轮等，由人力来操纵的阀门。

当需要较大的力矩时，可采用蜗轮、齿轮等减速装置。

·电动阀门：用电动机、电磁或其他电气装置操纵的阀门。

阀的种类及图例在现场我们见到最多的就是阀。

汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。

阀门的用途是广泛的，因此它起的作用也是很大的。

例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。

尽管如此，阀门同其它产品比较往往被人们忽视。

例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。

阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。

我国目前大多数习惯是按压力和结构种类来区分。

即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。

按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。

止回阀（包括底阀）—用于自动防止管道内的介质倒流。

节流阀—用于调节管道介质的流量。

蝶阀—用于开启或关闭管道内的介质。

也可作调节用。

安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。

减压阀—用于自动降低管道及设备内介质压力。

系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。

疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。

按用途和作用分类截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

调节阀类——主要用于调节介质的流量、压力等。
