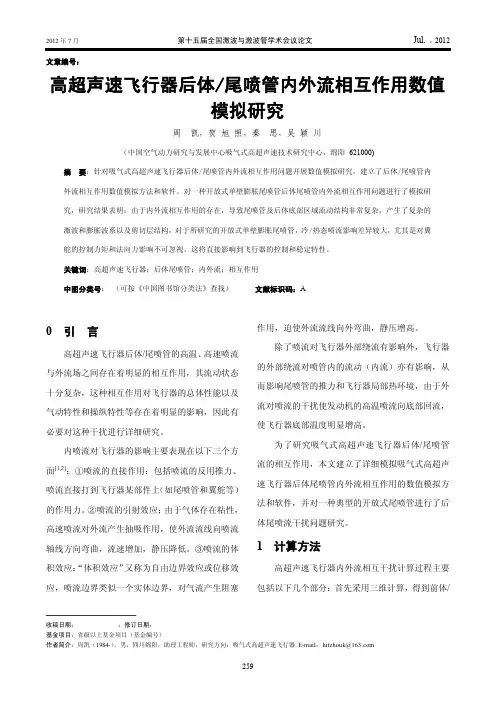

2012年7月 第十五届全国激波与激波管学术会议论文 Jul. ，2012收稿日期： ；修订日期： 基金项目：省级以上基金项目（基金编号）文章编号：高超声速飞行器后体/尾喷管内外流相互作用数值模拟研究周 凯，贺 旭 照，秦 思，吴 颖 川（中国空气动力研究与发展中心吸气式高超声速技术研究中心，绵阳 621000)摘 要：针对吸气式高超声速飞行器后体/尾喷管内外流相互作用问题开展数值模拟研究，建立了后体/尾喷管内外流相互作用数值模拟方法和软件。
对一种开放式单壁膨胀尾喷管后体尾喷管内外流相互作用问题进行了模拟研究，研究结果表明：由于内外流相互作用的存在，导致尾喷管及后体底部区域流动结构非常复杂，产生了复杂的激波和膨胀波系以及剪切层结构，对于所研究的开放式单壁膨胀尾喷管，冷/热态喷流影响差异较大，尤其是对翼舵的控制力矩和法向力影响不可忽视，这将直接影响到飞行器的控制和稳定特性。
关键词：高超声速飞行器；后体尾喷管；内外流；相互作用中图分类号： （可按《中国图书馆分类法》查找） 文献标识码：A0 引 言高超声速飞行器后体/尾喷管的高温、高速喷流与外流场之间存在着明显的相互作用，其流动状态十分复杂，这种相互作用对飞行器的总体性能以及气动特性和操纵特性等存在着明显的影响，因此有必要对这种干扰进行详细研究。
内喷流对飞行器的影响主要表现在以下三个方面[1,2]：①喷流的直接作用：包括喷流的反用推力、喷流直接打到飞行器某部件上（如尾喷管和翼舵等）的作用力。
②喷流的引射效应：由于气体存在粘性，高速喷流对外流产生抽吸作用，使外流流线向喷流轴线方向弯曲，流速增加，静压降低。
③喷流的体积效应：“体积效应”又称为自由边界效应或位移效应，喷流边界类似一个实体边界，对气流产生阻塞作用，迫使外流流线向外弯曲，静压增高。
除了喷流对飞行器外部绕流有影响外，飞行器的外部绕流对喷管内的流动（内流）亦有影响，从而影响尾喷管的推力和飞行器局部热环境，由于外流对喷流的干扰使发动机的高温喷流向底部回流，使飞行器底部温度明显增高。
