维修电工竞赛试题库之计算题
- 格式:doc
- 大小:203.00 KB
- 文档页数:7
福州技能大赛—设备维修电工5简答、计算、论述题1. 维修电工试题库——简答、计算、论述题 [单选题] *一级难度:★二级难度:★★三级难度:★★★四级难度:★★★★(正确答案) 2. 1. 对电气主接线有哪些基本要求? ★ [单选题] *答:对电气主接线的要求有:(正确答案)1.具有供电的可靠性。
2.具有运行上的安全性和灵活性。
3.简单、操作方便。
4.具有建设及运行的经济性。
5.应考虑将来扩建的可能性。
3. 2. 三相异步电动机制动原理?★★ [单选题] *方法有两大类:机械制动和电力制动采用机械装置使电动机断开电源后迅速停转的制动方法。
如电磁抱闸、电磁离合器等电磁铁制动器。
)电磁抱闸断电制动控制电路电磁抱闸通电制动控制电路电力制动电动机在切断电源的同时给电动机一个和实际转向相反的电磁力矩(制动力矩)使电动迅速停止的方法。
最常用的方法有:反接制动和能耗制动。
(正确答案)(1)反接制动。
在电动机切断正常运转电源的同时改变电动机定子绕组的电源相序,使之有反转趋势而产生较大的制动力矩的方法。
2)能耗制动。
电动机切断交流电源的同时给定子绕组的任意二相加一直流电源,以产生静止磁场,依靠转子的惯性转动切割该静止磁场产生制动力矩的方法。
4. 3. 什么是过流保护延时特性? ★ [单选题] *答:过流保护装置的短路电流与动作时间之间的关系曲线称为保护装置的延时特性。
延时特性又分为定时限延时特性和反时限延时特性。
定时限延时的动作时间是固定的,与短路电流的大小无关。
反时限延时动作时间与短路电流的大小有关,短路电流大,动作时间短,短路电流小,动作时间长。
短路电流与动作时间时限成一定曲线关系。
(正确答案)5. 7. 什么是伺服电动机?有几种类型?工作特点是什么? ★★ [单选题] *答:伺服电动机(执行电动机),在自动控制系统中,用作执行元件,把所收到的信号转换成电动机轴上的角位移或角速度。
分支流和交流两大类。
其特点是:当信号电压为0时,无自转现象,转速随转矩的增加均匀下降,接到信号就迅速启动,失去信号立即停止,转速的大小与控制信号成正比。
维修电工简答题计算题 Revised by BLUE on the afternoon of December 12,2020.1、测量误差分为哪几类引起这些误差的主要原因是什么答:测量误差可分三类:(1)系统误差;(2)偶然误差;(3)疏忽误差。
引起这些误差的主要原因是:测量仪表不够准确,人的感觉器官反应能力限制,测量经验不足,方法不适当和不完善等。
2、在单相桥式整流电路中,如果有一个二级管短路、断路或反接,会出现什么现象答:在单相桥式整流电路中,如果有一个二极管短路,将变成半波整流,另半波电源短路;如果有一个二极管断路,就会形成半波整流,如果有一个二极管反接,则电路不起整流作用,负载中无电流流过。
3、什么是反接制动答:当电动机带动生产机械运行时,为了迅速停止或反转,可将电源反接(任意两相对调),则电动机旋转磁场立即改变方向,从而也改变了转矩的方向。
由于转距方向与转子受惯性作用而旋转的方向相反,故起制动作用。
这种制动方法制劝迅速,但电能消耗大,另外制动转速降到零时,要迅速切断电源,否则会发生反向发电。
4、什么叫安全电压、对安全电压值有何规定答:人体接触的电压对人体的各部组织和器官没有任何损害的电压叫安全电压。
根据我国规定,安全电压值如下:在无高度能电危险的建筑物中多65V;在有高度触电危险的建筑物中多为36V;在有特别触电危险的建筑物中多为12V。
5、工作接地起什么作用答:(1)降低人体的接触电压;(2)迅速切断故障设备;(3)降低电气设备和电力线路的设计绝缘水平。
6、如何调节变压器的二次电压值答:为了调节变压器的二次电压,通常的办法是在一次侧的线圈上抽出若干个分接头,更换分接头就可以改变一次侧的有效匝数,从而改变一次、二次线圈的匝数比,达到调节二次侧电压的目的。
7、变压器并联运行有哪些优点答:(1)提高供电的可靠性。
如有某台变压器发生故障时,可把它从电网切除,进行维修,电网仍可继续供电;(2)可根据负载的大小,调整参与运行变压器的台数,以提高运行效率;(3)可随用电量的增加,分批安装新的变压器,减少储备容量。
维修电工工种技能大赛理论考主观试题库一、简答题1.应用叠加原理进行电路计算时要注意什么?答案:(1)叠加原理只适用于线性电路;(2)叠加原理只适用于电压和电流的计算,对功率计算不起作用;(3)当每个电动势单独作用时,其他电动势不起作用。
2.什么叫交流电的周期、频率和角频率?它们之间的关系如何?答案:交流电变化一周所用的时间叫做周期(T表示),用秒做单位。
在一秒钟内交流电变化的周数叫做频率(f表示),单位是赫兹(Hz表示)。
交流电角频率ω就是角位移与所用的时间t的比,它表示了交流电每秒所经过的电角度。
它们之间的关系:f=1/T或T=1/f,ω=2π/T=2πf。
3.三相四线制供电系统中,为什么不允许在中性线上装开关和保险丝?答案:如果在中性线上装开关和保险丝,将可能造成中性线断开,在不对称的三相电路中发生中性点位移,造成某相的电压过高,使该相的负载电压高于额定电压,造成设备烧坏;另外某相的电压过低,使该相的负载电压低于额定电压,造成设备不能正常工作。
4.什么是功率因数?提高功率因数有何重要意义?答案:在交流电路中,有功功率与视在功率的比值。
即P/S=COSφ,叫功率因数。
意义在于:在总功率不变的条件下,功率因数越大,则电源供给的有功功率越大。
这样,提高功率因数,可以充分利用输电与发电设备。
5.材料受力后的变形有哪些形式?答案:材料受力的变形形式如下:(1)撤力后能消失的变形称为弹性变形;(2)永久保留的变形称为塑性变形。
6.低压自动空气断路器的选用原则是什么?答案:低压自动空气断路器的选用原则是安全合理、操作简便、维护容易、节约投资。
7.低压配电线路由哪些元件组成?答案:(1)电杆;(2)横担;(3)导线;(4)绝缘子;(5)金具;(6)拉线。
8.哪些电气设备需要保护接地?答案:(1)变压器、电动机、电器、手握式及移动式电器;(2)电力设备的传动装置;(3)配电装置的金属构架,配电柜及保护控制屏的框架;(4)配电线的金属保护管,开关金属接线盒等。

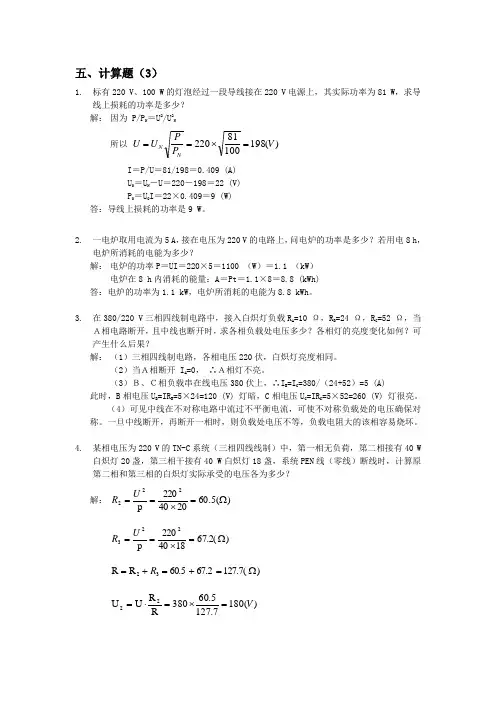

五、计算题(3)1. 标有220 V 、100 W 的灯泡经过一段导线接在220 V 电源上,其实际功率为81 W ,求导线上损耗的功率是多少? 解: 因为 P/P N =U 2/U 2N所以 )(19810081220V P P U U NN=⨯==I =P/U =81/198=0.409 (A) U 0=U N -U =220-198=22 (V) P 0=U 0I =22×0.409=9 (W)答:导线上损耗的功率是9 W 。
2. 一电炉取用电流为5 A ,接在电压为220 V 的电路上,问电炉的功率是多少?若用电8 h ,电炉所消耗的电能为多少?解: 电炉的功率P =UI =220×5=1100 (W )=1.1 (kW )电炉在8 h 内消耗的能量:A =Pt =1.1×8=8.8 (kWh) 答:电炉的功率为1.1 kW ,电炉所消耗的电能为8.8 kWh 。
3. 在380/220 V 三相四线制电路中,接入白炽灯负载R A =10 Ω,R B =24 Ω,R C =52 Ω,当A相电路断开,且中线也断开时,求各相负载处电压多少?各相灯的亮度变化如何?可产生什么后果? 解: (1)三相四线制电路,各相电压220伏,白炽灯亮度相同。
(2)当A相断开 I A =0, ∴A相灯不亮。
(3)B、C相负载串在线电压380伏上,∴I B =I C =380/(24+52)=5 (A)此时,B 相电压U B =IR B =5×24=120 (V) 灯暗,C 相电压U C =IR C =5×52=260 (V) 灯很亮。
(4)可见中线在不对称电路中流过不平衡电流,可使不对称负载处的电压确保对称。
一旦中线断开,再断开一相时,则负载处电压不等,负载电阻大的该相容易烧坏。
4. 某相电压为220 V 的TN-C 系统(三相四线线制)中,第一相无负荷,第二相接有40 W白炽灯20盏,第三相干接有40 W 白炽灯18盏,系统PEN 线(零线)断线时,计算原第二相和第三相的白炽灯实际承受的电压各为多少? 解: )(5.602040220p 222Ω=⨯==U R)7.2(61840220p223Ω=⨯==U R)127.7(67.260.5R R 32Ω=+=+=R)180(7.1275.60380RR U U 22V =⨯=⋅=)200(7.1277.26380RR U U 33V =⨯=⋅=5. 有一条10 kV 三相架空电力线路,LGJ -95型导线排列为三角形,几何均距为1.5 m ,导线工作温度为60 ℃,线路长度为10 km ,负荷集中在末端,输送功率为1000 kW ,负荷功率因数cos ψ=0.9,试求电路中的电压损失。
维修电工比赛试题及答案一、选择题(每题2分,共20分)1. 电路中两点间电压的大小,取决于电源和()。
A. 电阻B. 电流C. 电容D. 电感2. 三相交流电的相位差是()。
A. 30°B. 45°C. 120°D. 180°3. 电流通过电阻时会产生的热量与电流的平方成正比,与电阻成正比,这个规律被称为()。
A. 欧姆定律B. 焦耳定律C. 基尔霍夫定律D. 法拉第定律4. 星形连接的三相电动机,其中一相断开,电动机将()。
A. 无法启动B. 能启动但只有单相运行C. 能正常启动并运行D. 立即烧毁5. 测量交流电路中的电流,应使用()。
A. 直流电流表B. 交流电流表C. 电压表D. 欧姆表6. 变压器的工作原理是()。
A. 电磁感应B. 静电感应C. 光电效应D. 热电效应7. 以下哪种情况会导致电动机过热()。
A. 电压过高B. 电压过低C. 负载过重D. 所有以上情况8. 对于直流电动机,其转速与()成反比。
A. 电压B. 电流C. 磁场强度D. 电枢电阻9. 电路中并联电容器的作用是()。
A. 降低电压B. 提高电流C. 减少电流D. 改善功率因数10. 测量电阻时,应使用()。
A. 电流表B. 电压表C. 欧姆表D. 功率表二、判断题(每题1分,共10分)11. 所有电路都必须有电源才能工作。
()12. 电阻的单位是欧姆,符号为Ω。
()13. 电流的热效应可以用来加热物体,如电热水器。
()14. 电动机的启动电流通常大于其正常工作电流。
()15. 三相交流电的总功率是三个单相功率的总和。
()16. 电容器的容抗与频率成正比。
()17. 电路中的保险丝熔断,表明电路中存在短路或过载。
()18. 变压器可以改变交流电的电压,但不能改变直流电的电压。
()19. 电路的功率因数可以通过并联电容器来提高。
()20. 测量电阻时,应确保电路处于断电状态。
五、计算题(5)1. 三相半控桥式整流电路电阻性负载,已知U 2φ=100 V ,R d =10 Ω,求α=60°时输出的平均电压U d 、流过负载的平均电流I d 和流过晶闸管电流的平均值I TAV 。
解: )(5.175)60cos 1(10017.1)cos 1(17.12V U U d =︒+⨯⨯=+=αϕ)(55.17105.175A R U I d d d ===)(85.555.173131A I I d TAV =⨯==2. 在图中所示的电路中,A 为理想运算放大器。
已知R 1=R 2=R L =10 k Ω,R 3=R F =100 k Ω,U 1=0.55V ,求输出电压U o 、负载电流I L 及运放输出电流I o 。
解: V)(5.555.0)101001(10010100)1(11323=⨯++=++=U R R R R R U F o0.55(mA)105.50===L L R U I 0.6(mA)100105.555.01=++=++=+=F O L F L o R R U I I I I答:运放输出电压U o 为5.5 V,负载电流I L 为0.55 mA,运放输出电流I o 为0.6 mA 。
3. 如图电路中,已知R 3=2R 1,U i =-1 V 。
(1)求U 01、U 0;(2)理想情况下,该电路的输入和输出电阻为多大?解: (1))(1101V U U i -==)(2)1(201130V U R R U =-⨯-=-= (2)理想情况下r i →∞,r 0→0Uo4.用游标卡尺测量工件孔距,如图所示。
已知t=5mm,D=46.2mm,d=40.8mm,M=101mm,求孔距L等于多少?解:L=M+2t-1/2(D+d)=101+2×5-1/2(46.2+40.8)=67.5mm答:孔距为67.5mm。
5.一对正常啮合的渐开线标准直齿轮,已知模数m=3mm,齿数Z1=20,Z2=50,试计算两齿轮的中心距A。
维修电工试题及答案一、选择题1. 电路中电流的流动方向是:A. 从正极到负极B. 从负极到正极C. 任意方向D. 只在导线中流动答案:A2. 以下哪个不是电工常用的测量工具?A. 万用表B. 钳形电流表C. 绝缘电阻表D. 电压互感器答案:D3. 电容器的单位是:A. 法拉(F)B. 欧姆(Ω)C. 亨利(H)D. 安培(A)答案:A4. 以下哪个不是电气安全的基本要求?A. 确保设备接地B. 使用合适的保险丝C. 随意更改电路设计D. 遵守操作规程答案:C5. 三相交流电的相位差是:A. 30°B. 45°C. 60°D. 120°答案:D二、判断题1. 所有电气设备在维修前必须断电并锁定电源开关。
(对/错)答案:对2. 电工可以不使用个人防护装备进行电气作业。
(对/错)答案:错3. 电气火灾发生时,应首先使用水进行灭火。
(对/错)答案:错4. 电气设备接地可以防止触电事故的发生。
(对/错)答案:对5. 所有电气设备在维修后必须进行绝缘测试。
(对/错)答案:对三、简答题1. 简述电工在进行电气维修时应注意的安全措施。
答案:电工在进行电气维修时应注意以下安全措施:确保断电并锁定电源开关,使用个人防护装备,遵守操作规程,确保设备接地,使用合适的工具和设备,进行绝缘测试,以及在必要时使用消防设备。
2. 什么是三相交流电?它有哪些特点?答案:三相交流电是一种由三个频率相同、振幅相等、相位差为120°的交流电组成的电力系统。
它的特点是可以提供连续的功率输出,效率较高,适用于大功率电机和变压器等设备。
四、计算题1. 已知一个电阻为100Ω,通过它的电流为2A,求该电阻两端的电压。
答案:根据欧姆定律,电压U = 电流I × 电阻R,所以U = 2A× 100Ω = 200V。
2. 一个电容器的电容为4700μF,当它被充电到25V时,储存的电荷量是多少?答案:电荷量Q = 电容C × 电压V,所以Q = 4700μF × 25V = 117500μC。
修理电工技能大赛考试试题〔附答案〕一、选择题1.多级放大器的总电压放大倍数等于各级放大电路电压放大倍数之( )。
2.(A) 和(B) 差(C) 积相对磁导率( )。
(D) 商3.(A) 有单位(B) 无单位(C) 单位是亨/米在铁磁物质组成的磁路中,磁阻非线性的缘由是((D) 单位是特)是非线性的。
4.(A) 磁导率(B) 磁通(C) 电流自感系数单位换算正确的选项是( )。
(D) 磁场强度(A) 1H=103mH(B) 1μH=103mH (C) 1H=106mH (D) 1μH=10-6mH5. 自感电动势的方向应由( )来确定。
(A)欧姆定律(B) 楞次定律(C) 焦耳定律(D) 法拉第电磁感应定律6.互感系数是由( )打算的。
(A)电流(B) 线圈的匝数、几何尺寸(C) 线圈的电压(D) 线圈的电阻7.晶体管特性图示仪(JT-1)示波管X 偏转板上施加的电压波形是( )。
(A)锯齿波(B) 正弦半波(C) 阶梯波(D) 尖脉冲8.同步示波器承受触发扫描方式,即外界信号触发一次,就产生( )个扫描电压波形。
(A) 1 (B) 2 (C) 3 (D) 49.用SR-8 型双踪示波器观看直流信号波形时,应将“触发耦合方式”开关置于( )位置。
(A)AC (B) AC(H) (C) DC (D) 任意10.双踪示波器的示波管中装有( )偏转系统。
(A)一个电子枪和一套(B) 一个电子枪和两套(C) 两个电子枪和一套(D) 两个电子枪和两套11.在实际调整模拟放大电路的静态工作点时,一般是以( )为准。
(A)Ib (B) Ic(C) Uce(D) Ube12.正弦波振荡器的振荡频率f 取决于( )。
(A)反响强度(B) 反响元件的参数(C) 放大器的放大倍数(D) 选频网络的参数13.直流放大器中,产生零点飘移的主要缘由是( )的变化。
(A)频率(B) 集电极电流(C) 三极管β值(D) 温度14.如下图运算放大器属于( )。
维修电工考试题库及答案一、选择题1. 以下哪项是根据 Ohm 定律计算电阻的公式?A. R = U / IB. U = R * IC. I = U / RD. R = U * I2. 对于一个电路,如果电流为5A,电阻为10Ω,求电压的大小是多少?A. 0.5VB. 5VC. 10VD. 50V3. 在以下哪个元器件中,储存了充电过后的电荷?A. 电感B. 电容器C. 电阻D. 二极管4. 当一个电源为12V,电阻为4Ω的电路中,电流的大小为多少?A. 3AB. 4AC. 8AD. 48A5. 对于电流表的接法,以下哪种说法是正确的?A. 并联接法B. 串联接法C. 对称接法D. 与电流无关二、填空题6. 一个电流为5A的电路通过一个电阻为3Ω的电阻器,求通过该电阻器的电压大小为_______ V。
7. 以下是电路图,请计算总电阻。
(图略)总电阻为_______Ω。
8. 当电路中的电压为12V,总电流为2A,求电源提供的功率大小为_______ W。
三、判断题9. 交流电是沿着一个方向流动的电流。
(√ / ×)10. 电流大小与电源电压成反比例关系。
(√ / ×)四、综合题11. 在一个并联电路中,有两个电阻分别为5Ω和10Ω,电源电压为20V。
请计算总电流和各个分支电流的大小,并画出电路图。
(计算结果和电路图略)五、解答题12. 请简要叙述电流、电压和电阻之间的关系。
参考答案:1. C2. C3. B4. B5. B6. 15V7. 6Ω8. 24W9. ×10. ×11. 总电流:2A,分支电流:1A和1A;电路图:(图略)12. 电流、电阻和电压之间的关系可以用 Ohm 定律来表示,即 U = R * I,其中 U 表示电压,R 表示电阻,I 表示电流。
根据该定律,电流和电压成正比例关系,电阻和电流成反比例关系。
当电阻一定时,电压与电流成正比例关系;当电压一定时,电阻与电流成反比例关系。
维修电工技能竞赛理论考试题库(有答案)预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制维修电工技能竞赛理论考试题库一.填空题1.导线并联时的电阻为2.5Ω,串联时的电阻为10Ω,则两条导线分别是5Ω和5Ω。
2.两电容器的总容量分别是C1?C2,将它们并联使用,总容量为C1+C23.三相对称负载做星形连接时,常采用三相四线制。
4.三相输电线,端线与中线间的电压称相电压。
5.设一段导线电阻值为2R,若将导线的直径增大一倍,长度不变,则电阻为0.5R。
6.自动往返控制线路属于正反转控制线路。
7.三相异步电动机的机械特性是指转矩与转速的关系。
8.根据我国客车车体配线绝缘标准规定,交流配线两线间及各线与大地间的绝缘电阻值应大于1MΩ。
9.漏电保护器绝缘电阻不低于1.5MΩ。
10.1KV以上的电气设备和1KV以下的中性点不接地系统中的电气设备均应采用保护接地。
11.单相设备接在三相线路中,其中最大负荷相的设备容量不超过三相平均容量的15%,则可认为该三相线路负荷是平衡的。
12.一般架空导线不能像一般导线那么选,要特别注意机械强度问题。
13.交流电磁铁的行程吸合前的气隙增大时,其电流增大,吸力不变。
14.电动机空载试验时,其任一相的空载电流与三相空载电流平均值的偏差不得大于10%。
15.一般容量不大而又需要中性点的变压器,多采用Y/Y0联接,其中Y表示高压绕组做Y联接,但无中线。
16.当采用移动电刷位置的方法来改善换向条件,减小电刷与换向器间的火花时,对直流电动机应顺电机旋转方向来移动电刷。
17.常见的基本偏置电路有固定偏置、电压负反馈偏置、电流负反馈偏置3种。
18.触发电路必须具备同步电压形成、移相、触发电压形成和输出3个基本环节。
19.异步电动机在负载不变时,假定转速偏低,则转差偏大,转子受到的电磁转矩变大,迫使转速升高,结果使转速稳定。
20.直流发电机的电磁转矩是制动转矩,其方向与电枢旋转方向相反。
1.在图1所示电路中,A为理想运算放大器.已知R1=R2=RL=10KΩ, R3=RF=100KΩ, U1=0.55V,求输出电压UO、负载电流IL及运算输出电流IO.图 1答案:解:UO=R3/R2+R3(1+RF/R1)U1=100/10+100×(1+100/10)×0.55V=5.5VIL=UO/RL=5.5/10=0.55mAIO=IL=IF=IL+UO/F1+RF=(0.55+5.5/10+100)mA=0.6mA答:运算输出电压UO为5.5V,负载电流IL为0.55mA,运算输出电流IO为0.6 mA.2.三相异步电动机接到50HZ地交流电源上,其额定转速nN=1455r/min,试求:(1)该电动机地极对数p;(2)额定转差SN;(3)额定转速运行时,转子电动势地频率.答案:解:(1)因异步电动机额定转差率很小,故可根据电动机地额定转速nN=1455r/min,直接判断出最接近nN地气隙旋转磁场地同步转速n1=1500 r/min,于是p=60f/n1=(60×50)/1500=2或p=60f/n1≈60f/n=(60×50)/1455=2.06取 p=2(2)sN=(n1-n)/n1=(1500-1455)/1500=0.03(3)f2=sNf1=0.03×50HZ=1.5 HZ3.相半控桥式整流电路,带阻性负载,已知U2=100V, Rd=10Ω.当a=60°时,试计算:输出电压、输出电流地平均值及流过晶闸管电流地平均值ITA V.答案:解:Ud=1.17U2(1+cosa)=1.17×100×(1+ cos60°)=175.5VId=Ud/Rd=175.5/10A=17.55A;ITA V=1/3Id=1/3×17.55A=5.85A答:整流电路输出地平均电压Ud=175.5V;流过负载地平均电流Id=17.55A;流过晶闸管地电流地平均值ITA V=5.85A.4.相全控桥式整流电路带大电感负载,已知三相整流变压器地二次绕组接成星形,整流电路输出Ud 可从0~220V 之间变化,负载地了、Ld=0.2H ,Rd=4Ω,试计算(1)整流变压器地二次线电压U2;(2)晶闸管电流地平均值ITA V 、有效值IT 及晶闸管可能承受地最大电压UTM ; (3)选择晶闸管型号(晶闸管电压、电流裕量取2倍) 答案:解:(1)当a=0°时,整流电路地输出最大,Ud=220V.此时Ud=2.34U2=1.35U2 故U2=Ud/1.35=220V/1.35≈163V(2)Id=Ud/Rd=220/4A=55A ;ITA V=1/3Id=1/3×55A≈18.33A IT= √1/3Id=√1/3×55A≈31.75A UTM=√2U2=√2×163V≈230V (3)晶闸管额定值选择如下:URM≥2 UTM=2×230V=460V ,取URM=500V ;IT (A V )≥2 IT/1.57=2×31.75/1.57A=40.45A ,取IT (A V )=50A ; 故可选型号为KP50-5地晶闸管.答:整流变压器二次线电压U2=163V ;晶闸管ITA V≈18.33A 、IT≈31.75A 及UTM≈230V ;晶闸管型号为KP50-5.5.一台笼型三相异步电动机,已知额定功率为PN=5KW ,额定电压UN=380V ,额定转速nN=2910r/min ,过载系数λ=2.求:额定转差率SN ,额定转矩TN 和最大转矩Tm.答案:解:①求额定转差率SNSN= ==0.03②求额定转矩TN TN=9.55(PN/nN )=9.55×(5×103/2190)=16.4(N•m ) ③求最大转矩Tm Tm=λ×TN=2×16.4=32.8(N•m )6.台容量为300V A 地单相变压器,一次额定电压为220V ,二次额定为12V ,试求变比和一、二次额定电流各为多少?答案:解:K=1222021=U U ≈18.3 S=11U I ⨯ I1=1U S I1=220300=1.36AS2=I2U2 I2=2U S =12300=25A答:K=18.3。
五、计算题(4)1. 一台二极的三相鼠笼式异步电动机,铭牌上标明额定转速为2880 r/min ,接在380 V 、频率为50 Hz 的三相电源上,求该电动机的转差率为多少?解: min)/(300015060601r p f n =⨯==%4%100300028803000%10011=⨯-=⨯-=n n n s e 答:电动机的转差率为4%。
2. 一台三相异步电动机,其部分铭牌数据为:11 kW ,380 V ,50 Hz ,△接,η=88%,cosΦ=0.84,1460 r/min 。
试求该电动机的额定电流I n 及额定转差率S n 。
解: )(6.2288.084.03803100011cos 31000A U P I n n n =⨯⨯⨯⨯=Φ⨯=ηmin)/(150025060601r P f n =⨯==0267.01500146015001=-=-=n n n s n 答:电动机的额定电流为22.6 A ,额定转差率为0.0267。
3. 有一台三相异步电动机,额定电压为380 V ,额定电流为27.8 A ,功率因数为0.85,效率为0.9,试计算这台电动机的额定功率为多少?解:P =3·U ·I ·cosΦ·η=1.732×0.38×27.8×0.85×0.9=14 (kW)答:这台电动机的额定功率为14 kW 。
4. 有一台三相异步电动机,额定电压为380 V ,额定功率为10 kW ,当电动机满载运行时,效率为0.9,线电流为20 A ;当电动机轻载输出功率为2 kW 时,效率为0.8,线电流为10.5 A ;试求上述两种情况下的功率因数。
解: 1、满载时:85.09.02038.0732.1103cos 1111=⨯⨯⨯==ηϕUI P2、轻载时:36.08.05.1038.0732.123cos 2222=⨯⨯⨯==ηϕUI P5. 三相异步电动机,额定功率为7.5 kW ,额定电压为380 V ,功率因数为0.85,效率为0.87,试计算其额定电流。
二.计算题1、图4所示为一个多量程电流表的原理电路。
已知表头的内阻Rg=3750Ω、满刻度时电流Ig=40μA,试计算各分流电阻R A1~ R A5 。
2、一个多量程电压表的原理电路如图5所示。
已知表头的内阻R=3750Ω、满刻度时电流Ig=40μA,分流电阻R A=15KΩ,求各附加电阻Rv1~Rv5的阻值。
3、在图6 所示的电路中,已知E=30V,Is=1A,R1=5Ω,R2=20Ω, R3=8Ω,R4=12Ω,试用叠加原理计算流过电阻R3的电流I。
4、在图7所示的电路中,已知E1=15V,E2=11V,E3=4V,R1=R2=R3=R4=1Ω,R5=10Ω,试用戴维南定理计算流过电阻R5的电流I。
5、一只交流接触器,其线圈电压为380V,匝数为8750匝,导线直径为0.09mm 。
现要在保持吸引力不变的前提下,将它改制成线圈为220V的交流接触器(假定安置线圈的窗口尺寸是足够大的),并计算改制后线圈的匝数和线径应为多少?6、一个直流电磁铁的磁路如图8所示,其尺寸在图中已标明,单位是mm 。
铁心由硅钢叠成,填充系数可取0.92,衔铁材料为铸钢,气隙的边缘效应忽略不计,试求:(1)当气隙中的磁通为3×10-3Wb时所需的磁通势。
(2)若励磁电流为1.5A,则线圈的匝数应为多少?7、图9 所示为一种测量电感线圈参数的电路。
已知R1=5Ω,f=50HZ,三个电压表的读数分别为U=149V,U1=50V,U2=121V,试求线圈的参数R和L。
8、在图10所示的电路中,已知U=220V,的R1=10Ω,X1=6.28Ω,R2=20Ω,X2=31.9Ω,R3=15Ω,X3=15.7Ω,试求:(1)电路总的等效阻抗(2)各支路电流及总电流(3)电路的有功功率、无功功率和视在功率。
9、线电压为380V的三相电源上接有两个三相对称负载:一个是星联结的三相电阻炉,其功率为10KW;另一个是三角形联结的电动机,其每相阻抗Z△=36.3∠370Ω,试求:(1)电路的线电流;(2)总的有功功率;(3)总功率因数。
维修电工比赛试题及答案【维修电工比赛试题及答案】注意:本文为模拟维修电工比赛试题及答案,旨在提供有关电工维修技能和知识的实例。
请注意安全操作,并在实际情况下咨询专业电工人员。
维修电工比赛试题题目一:电路故障排查下面是一个简化的电路图,请根据电路图给出的信息回答以下问题: R1+----/\/\/\/--+----/\/\/\----+| | || C1 C2| | |+---------------------------+| | |V1 R2 V21. 在这个电路中,哪个元件是电流源?哪个元件是电压源?2. 当V1为5V,V2为10V时,C1的电压是多少?3. 当R1的阻值为1kΩ,R2的阻值为2kΩ时,C2上的电流是多少?题目二:三相电机故障检修某工厂使用三相异步电机驱动某设备,但该设备在运行中突然停止工作。
请回答以下问题:1. 首先,你会如何确认问题是由电机引起的?2. 在排查电机故障时,你会关注哪些方面?3. 如果发现电机绕组出现短路,你将采取怎样的维修措施?题目三:变压器故障排查某建筑物的电源系统中使用了多个变压器,其中有一个变压器发生故障,导致供电不稳定。
请解决以下问题:1. 通过观察电压表,你发现变压器的输出电压低于额定值,但输入电压正常。
你认为可能的故障原因是什么?2. 在修复变压器故障时,你会如何操作?3. 请简要介绍一下变压器绕组的测试方法。
维修电工比赛答案题目一答案:1. 元件R1是电流源,元件V1和V2是电压源。
2. 电路中C1和C2串联,所以其电压相等,即C1的电压也为5V。
3. 根据并联电路的公式,电压相同,则电流与阻值反比,故C2上的电流为2.5mA。
题目二答案:1. 检查电机是否正常供电,确认启动开关是否打开,检查电机控制线路和保护装置是否正常工作等。
2. 关注电机外部线路是否接触良好,检查电路中的保险丝和断路器,观察电机运行时是否有异常声音等。
3. 修复电机绕组短路可以采取绝缘处理、更换绕组等措施,具体方案需根据实际情况确定。
维修电工技能竞赛考试题姓名:分数:一、填空每空0.5分共25 分1、电阻串联在回路中有(分压)和(限流)作用,并联在回路中有(分流)作用。
2、正弦交流电的三要素(最大值)(角频率)(初相角)3、兆欧表使用前要检查是否完好。
步骤是未接通被测电阻之前,摇动手柄达(120)转/分,观察指针是否在(无穷大)位置。
再将端钮短接,缓缓摇动手柄,观察指针是否在(零位)。
4、电流对人体的伤害方式分:(电击)、(电伤)5、用星——三角降压启动器启动三相电机时,在启动瞬间电动机的相电流为全压启动时相电流的(1/√3 )倍,线电流为全压启动线电流的(1/3)倍,启动转矩为全压启动时的( 1/3 ) 倍。
6、配电变压器低压中性点的接地叫做(工作接地);其接地电阻一般不应超过(4Ω)。
7、在TN—S系统中,工作零线用字母(N )表示;保护零线用字母(PE)表示。
8、送电操作必须先合上(电源侧)隔离开关,后合上负荷侧(隔离开关),最后合上断路器。
9、呼吸器内的硅胶在干燥情况下呈(浅蓝)色,吸潮达到饱和状态时呈(淡红)色。
10、切割电动势方向由(右手)定则确定。
11、基尔霍夫第一定律表明,流入或流出电路中任一节点(电流代数和)为零。
12、运行中电动机轴承的最高允许温度应遵守制造厂规定,无规定时可遵守下列规定:滑动轴承不得超过(80)度,滚动轴承不得超过(100)度。
13、电缆直埋敷设时,农田埋深(1)m,场内敷设时埋深(0.7 )m,过公路埋深1m,并应穿保护管。
14、熔断器串接在线路中,可做(短路)保护,又可做设备的(过载)保护。
15、重复接地是指零线上的一处或多处通过(接地装置)与大地再连接,其安全作用是:降低漏电设备(对地)电压;减轻零线断线时的危险;缩短碰壳或接地短路持续时间;改善架空线路的性能触电防雷等。
16、如果触电者呼吸停止,心跳停止,应立即施行(人工呼吸法)和(胸外心脏挤压法),送医院途中抢救工作不能终止。
17、电流互感器的二次侧禁止装设(熔断器),二次侧不准(开路),必须将二次绕组的一端,铁心外壳做可靠的接地。
五、计算题(1)1. 按图求出交流电的周期、频率和角频率。
解: 如图:)(4s T =)(25.0411Hz T f ===)(7.1525.014.322rad f =⨯⨯==πω2. 已知u=100sin(ωt+π/3),i =50sin(ωt+π/6)。
指出u 和i 的初相位各是多少?两者的相位关系如何。
解: u 的初相位为3π,i 的初相位为6π。
u 和i 的相位差 663πππϕ=-=∆。
u 比I 超前6π。
3. 设某电器的电阻为44 Ω,加上电压u=311sin(314+30°) V ,问通过电器的电流是多大?写出电流的解析式。
解: )(22023112V U U m===)(544220A R U I ===)(07.7522max A I I =⨯==))(30314sin(07.7)sin(A t I i ︒+⨯=+=ϕω4. 己知电流的瞬时值函数式i=sin(1000t+30°) A ,试求其最大值,角频率,频率与初相角,并问该电流经多少时间后第一次出现最大值?解: I m =1 A ω=1000 弧度/秒 f=1000/2π=159 初相角ψ=30°第一次出现最大值时必须1000t+30°=90°即:1000t=90°-30°=π/2-π/6=π/3t=(π/3)/1000=1.05/1000 =0.00105 (s )=1.05 (ms )5. 在图中,R 1=30 Ω、R 2=20 Ω、R 3=60 Ω、R 4=10 Ω,求等效电阻R A 、B 的值。
解: R 1,3=R 1//R 3=30//60=20 (Ω)R 2,1,3=R 2//R 1,3=20//20=10 (Ω) R A ,B =R 2,1,3R 4=10+10=20 (Ω)6. 如图所示,其中:R 1=5 Ω,R 2=10 Ω,R 3=8 Ω,R 4=3 Ω,R 5=6 Ω,试求图中A 、B 端的等效电阻R ?解: )(2)63/(63)/(//545454Ω=+⨯=+==R R R R R R R a)(10283Ω=+=+=a b R R R)(5)1010/(1010)/(//222Ω=+⨯=+==b b b C R R R R R R R )(10551Ω=+=+=C AB R R R答:A 、B 端的等效电阻R 为10 Ω。
1.有一台直流发电机,在某一工作状态下测得该机端电压U =230V ,内阻R 0=0.2Ω,输出电流I =5A ,求发电机的电动势E 、负载电阻R f 和输出功率P 各为多少?答案:解:(Ω)E =I (R f +R 0)=5×(46+0.2)=231(V)P =UI =230×5=1150(W)答:发电机的电动势为231V ,负载电阻为46Ω,输出功率为1150W 。
2.如图所示,已知三相负载的阻抗相同,PA1表的读数I 1为15A ,求PA2表的读数I 2是多少?答案:解:因三相负载阻抗相同,所以A 相电路中的电流为(A)答:PA2表的读数是25.98A 。
3.如图所示,已知电阻R 1=2k Ω,R 2=5k Ω,B 点的电位U B 为20V ,C 点的电位U C 为-5V ,试求电路中A 点的电位U A 是多少?答案:解:B 、C 两点间电压U BC =U B -U C =20-(-5)=25(V)电路中电流(A)R 1两端电压U =IR 1=5×10-3×2×103=10(V) U A =U B +U =20+10=30(V) 答:A 点的电位是30V 。
4.某一晶体管收音机,电源电压U 为6V ,开机后总电流I 为60mA ,试计算收音机的等效电阻和耗用功率。
答案:解:收音机等效电阻(Ω)消耗的功率P =IU =6×60×10-3=0.36(W)答:收音机的等效电阻为100Ω,耗用功率为0.36W 。
f 230===465U RI 2115=25.98I3BC 3225===510510U I R -⨯⨯36===1006010U R I -⨯5.有一个分压器,它的额定值为R =100Ω、I =3A ,现在要与一个负载电阻R f 并接,其电路如图D-8所示,已知分压器平分为四个相等部分,负载电阻R f =50Ω,电源电压U =220V 。
五、计算题(5)1. 三相半控桥式整流电路电阻性负载,已知U 2φ=100 V ,R d =10 Ω,求α=60°时输出的平均电压U d 、流过负载的平均电流I d 和流过晶闸管电流的平均值I TAV 。
解: )(5.175)60cos 1(10017.1)cos 1(17.12V U U d =︒+⨯⨯=+=αϕ)(55.17105.175A R U I d d d ===)(85.555.173131A I I d TAV =⨯==2. 在图中所示的电路中,A 为理想运算放大器。
已知R 1=R 2=R L =10 k Ω,R 3=R F =100 k Ω,U 1=0.55V ,求输出电压U o 、负载电流I L 及运放输出电流I o 。
解: V )(5.555.0)101001(10010100)1(11323=⨯++=++=U R R R R R U F o0.55(mA)105.50===L L R U I 0.6(mA)100105.555.01=++=++=+=F O L F L o R R U I I I I答:运放输出电压U o 为5.5 V,负载电流I L 为0.55 mA,运放输出电流I o 为0.6 mA 。
3. 如图电路中,已知R 3=2R 1,U i =-1 V 。
(1)求U 01、U 0;(2)理想情况下,该电路的输入和输出电阻为多大?解: (1))(1101V U U i -==)(2)1(201130V U R R U =-⨯-=-= (2)理想情况下r i →∞,r 0→0Uo4.用游标卡尺测量工件孔距,如图所示。
已知t=5mm,D=46.2mm,d=40.8mm,M=101mm,求孔距L等于多少?解:L=M+2t-1/2(D+d)=101+2×5-1/2(46.2+40.8)=67.5mm答:孔距为67.5mm。
5.一对正常啮合的渐开线标准直齿轮,已知模数m=3mm,齿数Z1=20,Z2=50,试计算两齿轮的中心距A。
解:∵d分=mZ∴A=(d分1+d分2)/2=(mZ1+mZ2)/2A=(20×3+52×3)/2=(60+150)/2=105(mm)答:两齿轮中心距为105mm。
6.一把游标卡尺,尺身每格为1mm,游标共有20格,当两个量爪合拢时,游标的20格刻线正好与尺身的19格刻线对齐,试计算该游标卡尺的读数精度为多少?解:已知尺身每小格为1mm,游标上的20格刚好等于主尺上的19mm,所以游标每格=19/20=0.95mm尺身与游标每格相差=1-0.95=0.05mm答:该游标卡尺的读数精度为0.05mm。
7.有一车床电动机的带轮直径为130mm,通过三角带传给床头箱第一根轴上直径为260mm的带轮,求它们的传动比。
如果电动机的转速为1450r/min,问床头箱第一根轴的转速是多少?解:电动机上主动轮直径D1=130mm床头箱第一轴的从动直径D2=260mm传动比i=n1/n2=D2/D1则i=D2/D1=Φ260/Φ130=2∴床头箱第一轴转速:h 2=h 1×D 1/D 2=1450×1/2=725(r/min)答:它们的传动比为2,第一轴转速是725r/min 。
8. 确定Φ7578S H 配合的最小过盈和最大过盈,并画出孔.轴的公差带图(已知孔Φ75+0。
046,轴Φ75089.0059.0++)。
解: 最小过盈=孔的最大极限尺寸-轴的最小极限尺寸=75.046-75.059=-13μm最大过盈=孔的最小极限尺寸-轴的最大极限尺寸=75-75.089=-89μm 负值表示过盈。
9. 某车床进行园轴的切削工作。
车床电动机的功率P=7kw ,电机通过皮带带动床头箱,由于摩擦等损耗的功率是输入功率的30%,如果工件直径D=100mm ,主轴的转速n=120转/分,问此时车刀的主切削力F 有多大?解:当主轴转速n=120转/分时,主轴转矩则由已知计算公式得:M 390N 1200.3)(179550n P 9550M ⋅=-⨯⨯=⨯= 又知:2DF M ⨯=则:7.8KN 0.053902D M F ===答:车刀主切削力达7.8KN 。
10. 在图中,已知d 1=50cm ,d=50cm ,F 1=980N ,求最大压制力F 2是多少?图手动油压机原理图解:F2=11A F A2=2114d F π4πd 22=F12122d d =980×22550N =98KN11. 一人用撬棍撬一均质重物,支点在重物与用力点之间,力臂L 1=1.2米,重力臂L 2=0.3米,问须多大力才能把G=200kg 的重物撬起?解:设人撬起重物须用力为P 。
重物只须撬起一边,另一边不动,故重物一半的重量作用在撬棍上。
因此:21L 2GL P ⨯=⨯ 也即:0.322001.2P ⨯=⨯解之:50KN 2P =答:须用250KN 的力才能把G=200kg 的重物撬起。
12. 某汽车吊,汽车本身重Q=26KN ,起重机吊臂的重G=4.5KN ,转盘重W=31KN ,当起重机的吊臂在汽车纵向对称面内作业,其各重心相距位置如图所示时,求不致使汽车吊倾倒而起吊的最大重量应是多少?解: 根据题意,画受力图。
汽车吊在起吊时,将以后轮为矩心,为使该吊车不倾翻,必须保持下列方程平衡,即:2.5G 2.5)(3P 2Q ⨯++⨯=⨯代入重力得: 2.54.55.5P 226⨯+⨯=⨯解得:7.4KN P =答:按题要求,这时汽车吊起吊的最大重量为7.4KN 。
13. 已知相啮合的一对标准直齿圆柱齿轮传动,主动轮转速为n 1=900r/min ,从动轮转速n 2=300r/min ,中心距A =200mm ,模数m =5mm ,求齿数Z 1、Z 2。
解: ∵i =Z 1/Z 2=n 2/n 1=300/900=1/3∴Z 1=(1/3)Z 2∵d 分=mZ ,d 分1+d 分2=mZ 1+mZ 2A =(d 分1+d 分2)/2=200mm ∴d 分1=100mm ,d 分2=300mmZ 1=100/5=20,Z 2=300/5=60答:齿数Z 1为20,Z 2为60。
14. 已知一对正常齿的 外啮合直齿圆柱齿轮传动,其模数m =5mm ,压力角α=20°,中心距A =350mm ,传动比i 1=9/5,试求两齿轮的齿数Z 1与Z 2。
解: ∵i 1=Z 2/Z 1=9/5∴Z 2=9/5Z 1(1) ∵A =m(Z 1+Z 2)/2∴Z 1+Z 2=2A/m =2×350/5=140(2) 将式(1)代入式(2)立得Z 1=50 Z 2=9015. 进入某油缸的流量Q 为20升/分,油缸活塞面积F 为80厘米2,该时油缸活塞的运动速度V为多少米/分?解:V=Q/F=20(升/分)/80(厘米2)=20000(厘米2)/80(厘米2)=250厘米/分=2.5米/分答:此时活塞运动速度为2.5米/分。
16.胶带运输机的齿轮减速器,I为主动轴,III为从动轴,各齿轮的齿数分别为Z1=20,Z2=40,Z3=22,Z4=77,已知主动轴转速n1=720r/min,试求从动轴转速n3。
解:n3=(Z1.Z2).(Z3/Z4).n1=(20/40)×(22/77)×720r/min≈103r/min答:从动轴转速为103r/min。
17.测得某柴油机的转速为750r/min,扭矩为38Kg·m,则该柴油机功率有多少马力?解:N=Mn/716.2=38×750/716.2=39.8(马力)答:该柴油机功率为39.8马力。
18.某产品长度标准为50±0.5mm,甲.乙.丙三位工人分别加工。
统计计算了当月的质量特解: C pk甲 =(T-2ε)/6S=(1-2*│50—50.2│)/6*0.15=0.67C pk乙=(T-2ε)/6S=(1-2*│50—49.7│)/6*0.15=0.44C pk丙=(T-2ε)/6S=(1-2*│50—49.8│)/6*0.1=1所以C pk丙>C pk甲>C pk乙,丙工人的生产质量最好。
19.计算下列数据的平均数.中位数.方差和极差值。
8,8,9,6,5,11,12,13,27解:按从小到大顺序排列为:5,6,8,8,9,11,12,13,27平均数=(5+6+8+8+9+11+12+13+27)/9=11中位数=9方差=(52+62+82+82+92+112+122+132+272)/(9—1)=179.125极差=27—5=2220.某产品固定成本600000元,单位变动成本6元,销售单价10元,求盈亏临界点销售量及盈亏临界点销售额。
解:盈亏临界点销售量=固定成本/(销售单价—单位变动成本)=600000/(10—6)=150000(件)盈亏临界点销售额=固定成本/边际贡献率=600000/(10—6)/10=1500000(元)21.A先生投资20000元购买五年期债券,债券利率15%,问A先生五年后能收回多少钱?解:F=PX(1+i)n=20000X(1+15%)5=20000X2.0114=40228(元)22.甲某系某公司职工,月工资性收入为4200元,其中岗技效工资为2175元,月奖金为2025元。
2008年国庆长假期间该公司因业务繁忙,要求甲某加班,甲某在国庆七天长假期间均在上班,并在假后八小时外延时加班4小时。
请按江铜的规定计算其加班工资(以每月工作日21.75天计算)。
答:甲某的日工资为:2175/21.75=100元/天甲某的小时工资为:100/8=12.5元/时国庆三天为法定节假日,每天加班工资为日工资的300%;其他四天为法定休息日,每天加班工资为日工资的200%;延时加班为小时工资的150%。
甲某的加班工资应为:100*300%*3+100*200%*4+12.5*4*150%=900+800+75=1775元。
