最新 3D打印模型设计

用3D打印笔“建造”独一无二的埃菲尔铁塔一个偶然的机会，我看到了一段关于3D打印笔应用的演示视频，着实让我感到兴致盎然。

虽然我没有铁塔收集癖，但看见网络上用3D打印笔“打印”的埃菲尔铁塔，优雅的成品效果和恰到好处的结构也让我有了一份跃跃欲试的冲动。

谈到结构恰到好处，不得不说3D打印笔的原理非常适合“打印”埃菲尔铁塔这样每面拥有相同结构的物体，可以通过拓绘4个结构完全一样的平面图来完成所有零部件，然后再通过粘合组成完整的铁塔。

按照网络上一张图片的提示，我试着用一支3D打印笔“打印”了一个埃菲尔铁塔，用它装点我的书架实在是太酷了！1.1 绘制平面图纸首先，要用Illustrator软件绘制一幅埃菲尔铁塔的平面图。

我从网络上下载了埃菲尔铁塔的实景图，从中挑选了一张最接近平面效果的大图，并通过Photoshop略作修饰后，置入Illustrator，用线条拓绘铁塔（见图7.1）。

由于埃菲尔铁塔的4个面完全相同，所以绘制好一面后，直接复制另外3面就可以了。

图1.1 用电脑绘制的埃菲尔铁塔平面图之所以要拆分开上下6块，是因为铁塔是一个底盘大、顶端小的方锥体结构，拆开更容易控制每两段之间的倾斜角度。

另外还要绘制5个正方形，作为每一层的连接点，每个正方形的边长，要对应相应部件拆分点的宽度。

最后打印2~3份图纸作为备用（见图1.2）：3D打印笔绘制时会粘掉打印出来的图纸上的墨粉，因此一张图纸只能用于一次3D打印笔描拓。

图1.2 打印稿1.2 工具准备我们需要准备的工具有：一支3D打印笔、一些3D打印机耗材（如1.75mm ABS耗材）、一把模型剪钳（可用剪刀代替）、一把笔刀、一些纸巾（纸巾的作用相当重要哦，在后面你就可以深切体会到了）、一张垫板和一把镊子，如图1.3和图1.4所示。

图1.3 工具图1.4 打印笔和平面图纸3D打印笔的原理非常简单，很像我们在电子制作中常用的焊接，更与热熔胶枪的工作原理如出一辙，都是通过头部加热融化耗材。

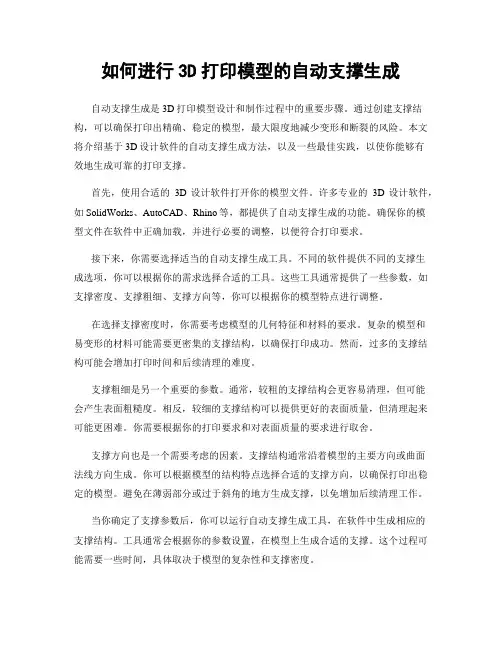

如何进行3D打印模型的自动支撑生成自动支撑生成是3D打印模型设计和制作过程中的重要步骤。

通过创建支撑结构，可以确保打印出精确、稳定的模型，最大限度地减少变形和断裂的风险。

本文将介绍基于3D设计软件的自动支撑生成方法，以及一些最佳实践，以使你能够有效地生成可靠的打印支撑。

首先，使用合适的3D设计软件打开你的模型文件。

许多专业的3D设计软件，如SolidWorks、AutoCAD、Rhino等，都提供了自动支撑生成的功能。

确保你的模型文件在软件中正确加载，并进行必要的调整，以便符合打印要求。

接下来，你需要选择适当的自动支撑生成工具。

不同的软件提供不同的支撑生成选项，你可以根据你的需求选择合适的工具。

这些工具通常提供了一些参数，如支撑密度、支撑粗细、支撑方向等，你可以根据你的模型特点进行调整。

在选择支撑密度时，你需要考虑模型的几何特征和材料的要求。

复杂的模型和易变形的材料可能需要更密集的支撑结构，以确保打印成功。

然而，过多的支撑结构可能会增加打印时间和后续清理的难度。

支撑粗细是另一个重要的参数。

通常，较粗的支撑结构会更容易清理，但可能会产生表面粗糙度。

相反，较细的支撑结构可以提供更好的表面质量，但清理起来可能更困难。

你需要根据你的打印要求和对表面质量的要求进行取舍。

支撑方向也是一个需要考虑的因素。

支撑结构通常沿着模型的主要方向或曲面法线方向生成。

你可以根据模型的结构特点选择合适的支撑方向，以确保打印出稳定的模型。

避免在薄弱部分或过于斜角的地方生成支撑，以免增加后续清理工作。

当你确定了支撑参数后，你可以运行自动支撑生成工具，在软件中生成相应的支撑结构。

工具通常会根据你的参数设置，在模型上生成合适的支撑。

这个过程可能需要一些时间，具体取决于模型的复杂性和支撑密度。

生成完成后，你可以对支撑进行检查和修改。

你可以旋转和缩放模型，以查看生成的支撑结构是否符合你的要求。

有些软件还提供了手动修改支撑结构的功能，你可以删除、添加或调整支撑，以满足特定的需求。

如何在SolidWorks中设计出可打印的3D模型SolidWorks是一款广泛使用的三维计算机辅助设计（CAD）软件，它提供了强大的功能和工具，使用户能够轻松地设计出可打印的3D模型。

本文将介绍一些在SolidWorks中设计可打印的3D模型的方法和技巧。

1. 理解3D打印的基本原理在开始设计之前，了解3D打印的基本原理是很重要的。

3D打印是一种将数字模型转化为实体物体的技术，可以通过逐层堆叠物料来创建实体模型。

设计3D模型时，需要考虑到3D打印的限制和要求，例如最小壁厚、最小细节大小和支撑结构等。

2. 创建设计参数在SolidWorks中设计3D模型时，首先需要创建设计参数。

通过使用参数，可以方便地调整模型的尺寸和特征，使其适应不同的需求。

在创建参数之前，需要仔细分析设计需求，确定模型的尺寸、形状和功能等。

3. 使用基本的建模工具SolidWorks提供了各种基本的建模工具，如绘制线条、创建基础形状和拉伸、旋转或扫描特征等。

可以使用这些工具来创建基本的模型轮廓和形状。

在使用这些工具时，应该确保模型的几何形状是连续、闭合的，并且没有错误。

4. 添加细节和特征一旦模型的基本形状完成，就可以添加一些细节和特征，使其更加真实和有趣。

SolidWorks提供了各种功能和工具，如倒角、投影、孔和纹理等，可以用来增加模型的复杂性和细节。

在添加这些特征时，应该注意模型的可打印性，确保特征的尺寸和形状符合3D打印的要求。

5. 模型修复和分析在设计3D模型时，有时可能会出现模型错误或不完整的情况。

为了确保模型的可打印性，需要对模型进行修复和分析。

SolidWorks提供了一些工具和功能，如模型检查、壁厚分析和几何修复等，可以帮助用户找出模型中的错误和问题，并进行修复。

6. 优化模型的支撑结构由于3D打印制造过程中的重力和材料的特性，一些模型可能需要添加支撑结构来保持稳定性和精度。

在SolidWorks中，可以使用支撑结构工具来优化模型的支撑结构。

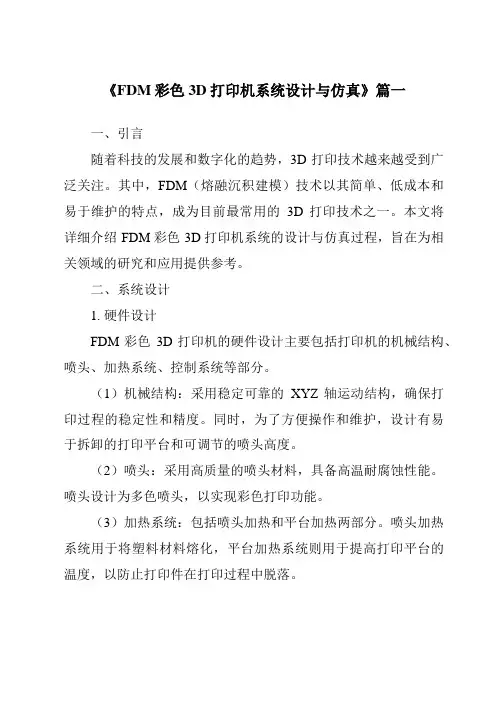

《FDM彩色3D打印机系统设计与仿真》篇一一、引言随着科技的发展和数字化的趋势，3D打印技术越来越受到广泛关注。

其中，FDM（熔融沉积建模）技术以其简单、低成本和易于维护的特点，成为目前最常用的3D打印技术之一。

本文将详细介绍FDM彩色3D打印机系统的设计与仿真过程，旨在为相关领域的研究和应用提供参考。

二、系统设计1. 硬件设计FDM彩色3D打印机的硬件设计主要包括打印机的机械结构、喷头、加热系统、控制系统等部分。

（1）机械结构：采用稳定可靠的XYZ轴运动结构，确保打印过程的稳定性和精度。

同时，为了方便操作和维护，设计有易于拆卸的打印平台和可调节的喷头高度。

（2）喷头：采用高质量的喷头材料，具备高温耐腐蚀性能。

喷头设计为多色喷头，以实现彩色打印功能。

（3）加热系统：包括喷头加热和平台加热两部分。

喷头加热系统用于将塑料材料熔化，平台加热系统则用于提高打印平台的温度，以防止打印件在打印过程中脱落。

（4）控制系统：采用高性能的主控芯片和稳定的驱动电路，实现精确的XYZ轴运动控制和喷头加热控制。

同时，配备友好的人机交互界面，方便用户进行操作和设置。

2. 软件设计软件设计主要包括控制系统的编程和仿真软件的开发。

（1）控制系统编程：采用易于编程和调试的编程语言，实现喷头运动、加热、送料等功能的控制。

同时，具备错误检测和报警功能，确保打印过程的稳定性和安全性。

（2）仿真软件的开发：用于对FDM彩色3D打印机的运动过程、温度控制、材料熔化等过程进行仿真。

通过仿真，可以预测打印过程中可能出现的问题，提前进行优化和调整，提高打印质量和效率。

三、仿真分析通过仿真软件对FDM彩色3D打印机的运动过程、温度控制、材料熔化等过程进行仿真分析。

1. 运动过程仿真：通过模拟XYZ轴的运动过程，验证机械结构的稳定性和精度。

同时，通过仿真分析喷头的运动轨迹和速度，优化喷头的运动规划，提高打印速度和精度。

2. 温度控制仿真：通过模拟加热系统和温度传感器的工作过程，验证温度控制的稳定性和准确性。

阿巴赛教您制作艺术镂空模型我们先来欣赏一组很有艺术感的镂空模型。

这样的模型既很美观，又很节省材料。

图1 镂空模型现在阿巴赛就来教大家怎么由一个模型得到这种镂空的效果（如图2）。

图2 镂空效果展示需要的工具原料：MeshLab软件、ZBrush软件、Cura软件、测试模型Cat.obj。

讲解之前我们先简单地介绍一下这次制作过程中使用到的几个软件。

MeshLab（提取密码：nsnt ）是个开源免费的3D网格处理软件，它主要用于编辑修复模型，具有简化、细分、光滑、采样、清理、重建等功能。

感兴趣的朋友们可以在这里看到最详细介绍。

ZBrush（提取密码：nghq ）是一款高精度笔刷式雕刻软件，建模过程就像玩橡皮泥一样，利用拉，捏，推，扭等操作来对几何进行编辑，生成任意的高度复杂和丰富的几何细节（如怪兽的复杂表面细节）。

详细介绍请点击这里。

Cura是一款3D打印的切片软件，主要功能是对模型进行切片处理，最后生成3D打印机能识别的gcode格式直接进行打印。

阿巴赛提供了Cura的简体中文版下载，需要的朋友请自行下载。

接下来我们一步一步地教大家如何制作这种漂亮的镂空效果，图文并茂哦。

【Step 1】：MeshLab导入模型双击打开MeshLab软件，点击菜单栏【File】-【Import Mesh】导入准备好的模型cat.obj。

导入之后，单击拖拽鼠标左键旋转视图，滚动鼠标滚轮缩放视图，单击拖拽鼠标滚轮平移视图。

图3 MeshLab导入模型【Step 2】：细分模型在界面下方的状态栏，可以看到该模型的点数和面数。

为了让模型有更好的镂空效果，我们先对模型进行细分。

点击菜单栏【Filters】-【Remeshing，Simplification and Reconstruction】-【Subdicision Surfaces：Loop】，弹出参数设置对话框。

我们将迭代次数（Iterations）改为1，点击应用（Apply）；再将边的阈值（Edge Threshold）变小为原来的一般，再点击应用（Apply）；重复操作直到点数达到一二十万左右。

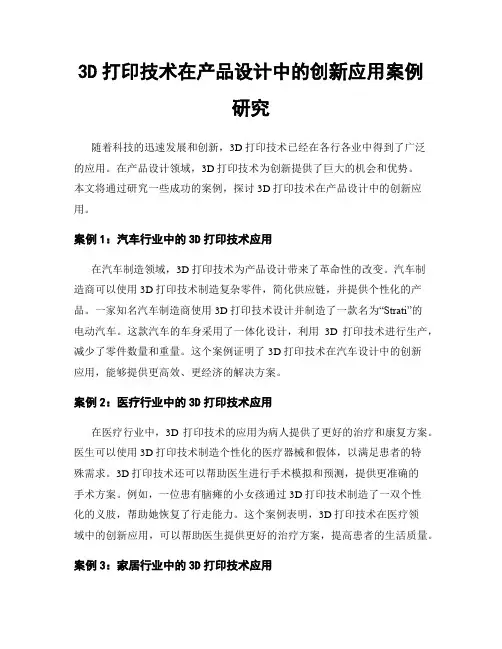

3D打印技术在产品设计中的创新应用案例研究随着科技的迅速发展和创新，3D打印技术已经在各行各业中得到了广泛的应用。

在产品设计领域，3D打印技术为创新提供了巨大的机会和优势。

本文将通过研究一些成功的案例，探讨3D打印技术在产品设计中的创新应用。

案例1：汽车行业中的3D打印技术应用在汽车制造领域，3D打印技术为产品设计带来了革命性的改变。

汽车制造商可以使用3D打印技术制造复杂零件，简化供应链，并提供个性化的产品。

一家知名汽车制造商使用3D打印技术设计并制造了一款名为“Strati”的电动汽车。

这款汽车的车身采用了一体化设计，利用3D打印技术进行生产，减少了零件数量和重量。

这个案例证明了3D打印技术在汽车设计中的创新应用，能够提供更高效、更经济的解决方案。

案例2：医疗行业中的3D打印技术应用在医疗行业中，3D打印技术的应用为病人提供了更好的治疗和康复方案。

医生可以使用3D打印技术制造个性化的医疗器械和假体，以满足患者的特殊需求。

3D打印技术还可以帮助医生进行手术模拟和预测，提供更准确的手术方案。

例如，一位患有脑瘫的小女孩通过3D打印技术制造了一双个性化的义肢，帮助她恢复了行走能力。

这个案例表明，3D打印技术在医疗领域中的创新应用，可以帮助医生提供更好的治疗方案，提高患者的生活质量。

案例3：家居行业中的3D打印技术应用在家居行业中，3D打印技术为产品设计带来了更多的创意和多样性。

设计师可以使用3D打印技术制造个性化的家居产品，满足消费者对于定制化产品的需求。

例如，一位设计师使用3D打印技术创造了一组可定制的灯具，消费者可以根据自己的喜好和需求来设计和打印灯具的外观。

这个案例展示了3D打印技术在家居领域中的创新应用，为消费者提供了更多样化的选择。

案例4：时尚行业中的3D打印技术应用在时尚行业中，3D打印技术为设计师带来了前所未有的自由和创造力。

设计师可以使用3D打印技术制造出复杂的装饰品、首饰和鞋子等。

一位知名时装设计师利用3D打印技术制造了一系列独特的首饰，这些首饰迅速在市场上引起了轰动。

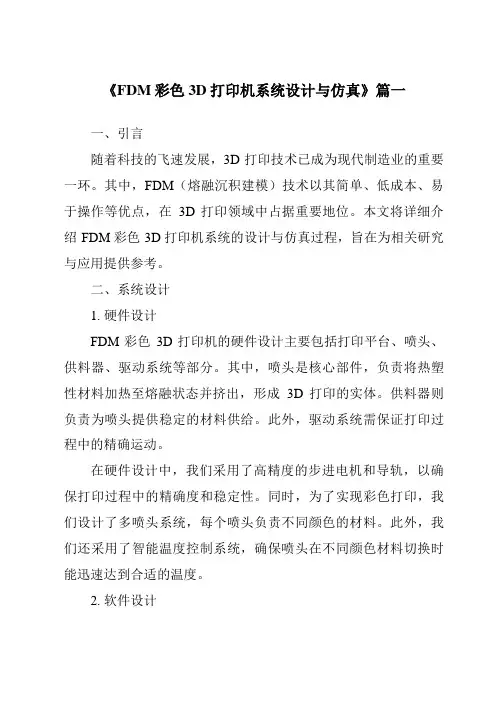

《FDM彩色3D打印机系统设计与仿真》篇一一、引言随着科技的飞速发展，3D打印技术已成为现代制造业的重要一环。

其中，FDM（熔融沉积建模）技术以其简单、低成本、易于操作等优点，在3D打印领域中占据重要地位。

本文将详细介绍FDM彩色3D打印机系统的设计与仿真过程，旨在为相关研究与应用提供参考。

二、系统设计1. 硬件设计FDM彩色3D打印机的硬件设计主要包括打印平台、喷头、供料器、驱动系统等部分。

其中，喷头是核心部件，负责将热塑性材料加热至熔融状态并挤出，形成3D打印的实体。

供料器则负责为喷头提供稳定的材料供给。

此外，驱动系统需保证打印过程中的精确运动。

在硬件设计中，我们采用了高精度的步进电机和导轨，以确保打印过程中的精确度和稳定性。

同时，为了实现彩色打印，我们设计了多喷头系统，每个喷头负责不同颜色的材料。

此外，我们还采用了智能温度控制系统，确保喷头在不同颜色材料切换时能迅速达到合适的温度。

2. 软件设计软件设计是FDM彩色3D打印机的另一重要部分，主要包括控制系统和数据处理系统。

控制系统负责接收计算机发送的打印指令，并控制硬件设备完成打印任务。

数据处理系统则负责对3D 模型进行切片处理、路径规划等操作。

在软件设计中，我们采用了开源的3D打印控制软件，如Marlin或Klipper等。

同时，为了实现彩色打印功能，我们开发了相应的数据处理软件，支持多种颜色模型的导入和切片处理。

此外，我们还采用了用户友好的界面设计，方便用户进行操作和设置。

三、仿真分析为了验证FDM彩色3D打印机系统的设计效果，我们进行了仿真分析。

首先，我们建立了系统的数学模型，包括硬件和软件的各部分模型。

然后，我们利用仿真软件对系统进行了仿真测试，分析了系统的性能指标如精度、速度、稳定性等。

仿真结果表明，我们的FDM彩色3D打印机系统具有良好的性能表现。

在精度方面，我们采用了高精度的步进电机和导轨，确保了打印过程中的精确度和稳定性。

在速度方面，我们的系统能够在短时间内完成大量的打印任务。

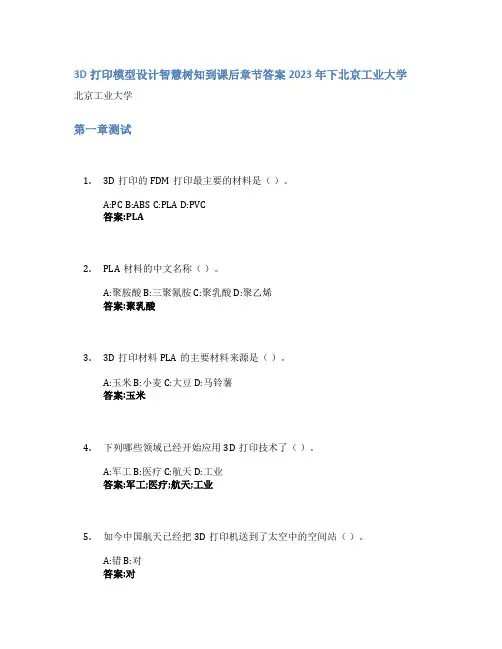

3D打印模型设计智慧树知到课后章节答案2023年下北京工业大学北京工业大学第一章测试1.3D打印的FDM打印最主要的材料是（）。

A:PC B:ABS C:PLA D:PVC答案:PLA2.PLA材料的中文名称（）。

A:聚胺酸 B:三聚氰胺 C:聚乳酸 D:聚乙烯答案:聚乳酸3.3D打印材料PLA的主要材料来源是（）。

A:玉米 B:小麦 C:大豆 D:马铃薯答案:玉米4.下列哪些领域已经开始应用3D打印技术了（）。

A:军工 B:医疗 C:航天 D:工业答案:军工;医疗;航天;工业5.如今中国航天已经把3D打印机送到了太空中的空间站（）。

A:错 B:对答案:对6.3D打印技术目前还不能落地服装领域主要因为（）。

A:3d打印太贵了 B:还不能打印柔软舒服的材料用于服装 C:人们难以接受3D 打印衣服 D:3d打印的速度太慢了答案:还不能打印柔软舒服的材料用于服装7.下列目前很多3D打印技术应用产品中的是（）。

A:3D打印手套 B:3D打印运动鞋 C:3D打印扣子 D:3D打印领带答案:3D打印运动鞋8.阿迪达斯推出的3D打印鞋的主要打印的是（）。

A:鞋帮 B:鞋面 C:鞋底 D:鞋带答案:鞋底9.下列哪些是直接3D打印就可以食用的技术应用在食品行业中（）。

A:3D打印巧克力 B:3D打印月饼 C:3D打印煎饼 D:3D打印冰激凌答案:3D打印巧克力;3D打印煎饼10.如今3D打印技术真的可以打印一套房子吗（）。

A:错 B:对答案:对1.3D打印工艺流程中最先要进行（）。

A:切片 B:建模 C:打印 D:设计答案:设计2.3D打印工程设计草图需要设计成是（）。

A:三视图 B:背面图 C:正面图 D:多视图答案:三视图3.3D打印设计软件中雕刻功能强大的是（）。

A:Maya B:Photoshop C:3ds Max D:Zbrush答案:Zbrush4.下列哪些是直接3D打印切面软件（）。

A:Makerwear B:CURA C:Simplify3D D:Xunlei答案:Makerwear;CURA;Simplify3D5.3D打印设计作品也需要做知识产权保护（）。

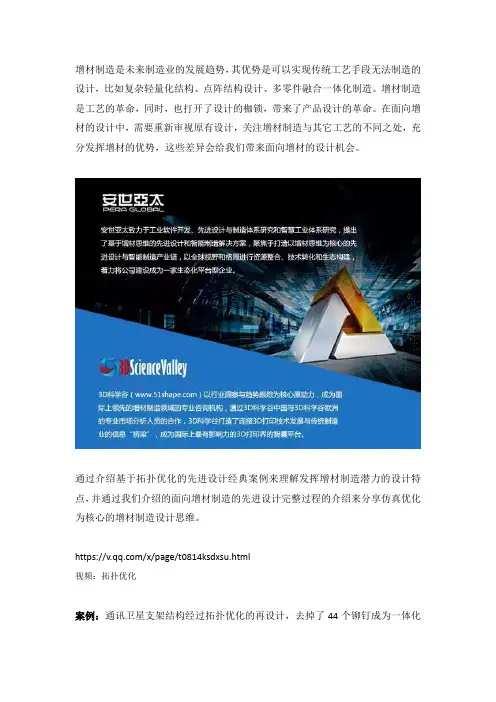

增材制造是未来制造业的发展趋势，其优势是可以实现传统工艺手段无法制造的设计，比如复杂轻量化结构、点阵结构设计、多零件融合一体化制造。

增材制造是工艺的革命，同时，也打开了设计的枷锁，带来了产品设计的革命。

在面向增材的设计中，需要重新审视原有设计，关注增材制造与其它工艺的不同之处，充分发挥增材的优势，这些差异会给我们带来面向增材的设计机会。

通过介绍基于拓扑优化的先进设计经典案例来理解发挥增材制造潜力的设计特点，并通过我们介绍的面向增材制造的先进设计完整过程的介绍来分享仿真优化为核心的增材制造设计思维。

https:///x/page/t0814ksdxsu.html视频：拓扑优化案例：通讯卫星支架结构经过拓扑优化的再设计，去掉了44个铆钉成为一体化结构，重量减轻了35%，而刚性却提高了40%。

案例：机器人机械臂的增材设计流程在ANSYS平台下完成，对其两个机械臂部件进行设计优化，流程包括拓扑优化、结构光顺、模型验证，并通过3D打印制造。

优化结果在最大应力和最大变形相当的情况下，重量减少了40%。

一个完整的面向增材制造的先进设计流程通常包括如下几个步骤：Step1拓扑优化：确定概念设计。

Step2后拓扑结构设计：包括模型光顺处理、实体化、点阵结构设计等。

Step3设计验证：对设计方案进行性能仿真，确定其符合设计要求。

Step4参数优化：在设计验证的基础上进一步进行详细的设计优化和定型。

来源：安世中德拓扑优化拓扑优化基于已知的设计空间和工况条件以及设计约束，考虑工艺约束，比如增材制造的悬垂角，确定刚度最大、质量最小的设计方案。

它通过计算材料内最佳的传力路径，通过优化单元密度确定可以挖除的材料，最终的优化结果为密度分布：0（完全去除）~1（完全保留）。

拓扑优化革新了传统的功能驱动的经验设计模式，实现了以实现产品性能驱动的设计，成为真正的正向设计模式。

图片来源：拓扑优化的成熟产品比较多，如ANSYS Topology、Genesis、optiStruct、SolidThinking、Tosca等。

3d打印的课程设计一、课程目标知识目标：1. 学生能理解3D打印技术的基本概念、原理和应用领域。

2. 学生能掌握3D建模软件的基本操作，完成简单的3D模型设计。

3. 学生了解3D打印材料的种类及特性，并能够根据实际需求选择合适的打印材料。

技能目标：1. 学生能运用3D建模软件进行创意设计，培养创新意识和动手能力。

2. 学生通过小组合作，提高沟通协作能力，共同完成3D打印作品。

3. 学生能够对3D打印作品进行评价和优化，提高问题解决能力。

情感态度价值观目标：1. 学生培养对3D打印技术的兴趣和好奇心，激发学习热情。

2. 学生在学习过程中，体验团队合作的重要性，增强集体荣誉感。

3. 学生认识到3D打印技术在创新设计、制造业等领域的重要价值，树立科技强国的观念。

课程性质：本课程为跨学科综合实践活动课程，结合信息技术、美术、科学等学科知识，培养学生的创新意识和实践能力。

学生特点：六年级学生具备一定的信息技术基础，对新鲜事物充满好奇，喜欢动手操作，具备初步的团队合作能力。

教学要求：教师需结合学生特点，采用任务驱动、小组合作等教学策略，引导学生主动探究、实践操作，提高学生的综合素养。

在教学过程中，注重将目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 3D打印技术简介：介绍3D打印的定义、原理、发展历程及在各领域的应用。

相关教材章节：第三章《3D打印技术概述》2. 3D建模软件学习：学习3D建模软件的基本功能、操作方法，掌握简单3D 模型的设计与制作。

相关教材章节：第四章《3D建模软件基础》3. 3D打印材料介绍：介绍不同类型的3D打印材料及其特性，学会根据实际需求选择合适的打印材料。

相关教材章节：第五章《3D打印材料及其特性》4. 创意3D模型设计：运用3D建模软件进行创意设计，培养学生的创新意识和动手能力。

相关教材章节：第六章《3D模型设计与制作》5. 3D打印实践操作：分组进行3D打印实践操作，掌握3D打印设备的使用方法，完成打印作品。

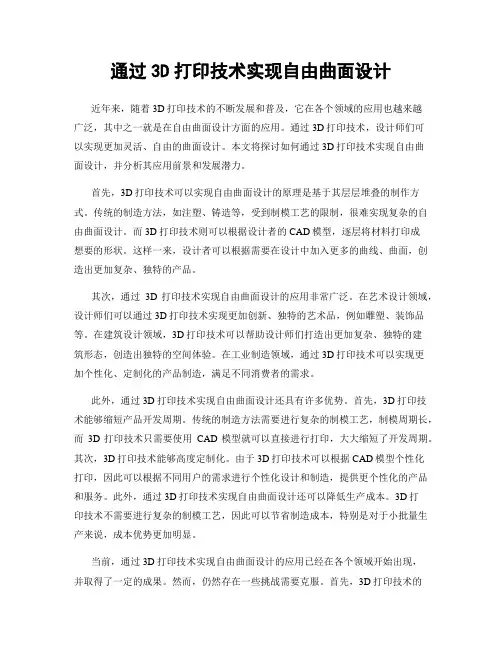

通过3D打印技术实现自由曲面设计近年来，随着3D打印技术的不断发展和普及，它在各个领域的应用也越来越广泛，其中之一就是在自由曲面设计方面的应用。

通过3D打印技术，设计师们可以实现更加灵活、自由的曲面设计。

本文将探讨如何通过3D打印技术实现自由曲面设计，并分析其应用前景和发展潜力。

首先，3D打印技术可以实现自由曲面设计的原理是基于其层层堆叠的制作方式。

传统的制造方法，如注塑、铸造等，受到制模工艺的限制，很难实现复杂的自由曲面设计。

而3D打印技术则可以根据设计者的CAD模型，逐层将材料打印成想要的形状。

这样一来，设计者可以根据需要在设计中加入更多的曲线、曲面，创造出更加复杂、独特的产品。

其次，通过3D打印技术实现自由曲面设计的应用非常广泛。

在艺术设计领域，设计师们可以通过3D打印技术实现更加创新、独特的艺术品，例如雕塑、装饰品等。

在建筑设计领域，3D打印技术可以帮助设计师们打造出更加复杂、独特的建筑形态，创造出独特的空间体验。

在工业制造领域，通过3D打印技术可以实现更加个性化、定制化的产品制造，满足不同消费者的需求。

此外，通过3D打印技术实现自由曲面设计还具有许多优势。

首先，3D打印技术能够缩短产品开发周期。

传统的制造方法需要进行复杂的制模工艺，制模周期长，而3D打印技术只需要使用CAD模型就可以直接进行打印，大大缩短了开发周期。

其次，3D打印技术能够高度定制化。

由于3D打印技术可以根据CAD模型个性化打印，因此可以根据不同用户的需求进行个性化设计和制造，提供更个性化的产品和服务。

此外，通过3D打印技术实现自由曲面设计还可以降低生产成本。

3D打印技术不需要进行复杂的制模工艺，因此可以节省制造成本，特别是对于小批量生产来说，成本优势更加明显。

当前，通过3D打印技术实现自由曲面设计的应用已经在各个领域开始出现，并取得了一定的成果。

然而，仍然存在一些挑战需要克服。

首先，3D打印技术的速度相对较慢，这限制了生产效率。

制作3D打印模型的尺寸校准和精确度控制方法在制作3D打印模型时，尺寸校准和精确度控制是非常重要的。

只有通过准确的尺寸校准和精确度控制，才能确保打印出来的模型具备所需的尺寸和精度。

本文将介绍一些常用的方法来实现3D打印模型的尺寸校准和精确度控制。

首先，尺寸校准是指在设计和打印模型之前，确保打印机的尺寸设置和实际尺寸相符。

为了实现尺寸校准，首先需要了解打印机的精度和误差。

可以通过校准物体来测试打印机的精度和误差。

校准物体通常具有已知的尺寸，在打印过程中可以比较实际打印出的物体尺寸与已知尺寸之间的差异。

如果差异很小，则说明打印机的尺寸设置比较准确，可以进行下一步的设计和打印工作。

如果差异较大，则需要重新调整打印机的尺寸设置，直到实际尺寸与已知尺寸一致。

其次，精确度控制是指在设计和打印模型过程中，确保模型的精度满足要求。

为了实现精确度控制，首先需要考虑到打印机的工作方式和限制。

不同类型的打印机具有不同的工作原理和精度限制，因此在设计模型时应该根据打印机的特点合理设置模型的精度要求。

例如，对于有机玻璃光固化3D打印机，由于其工作原理的限制，模型具有一定的最小可打印尺寸和最小线宽限制。

在设计模型时，应该尽量避免设计过小的细节和线条，以确保模型能够成功打印出来并具备所需的精度。

另外，对于需要拼接的大型模型，要考虑到拼接的接口和对齐的精度要求，以确保拼接后的模型能够精确对齐。

除了设计时的精确度控制，还可以通过后期处理来提高模型的精度。

例如，可以对打印模型进行喷涂处理，使模型表面更加光滑，提高精度。

此外，还可以使用测量仪器来测量实际打印模型的尺寸，并与设计尺寸进行比较。

如果有差异，则可以对模型进行磨削或填充，以减小差异并提高精度。

尺寸校准和精确度控制对于3D打印模型的制作至关重要。

只有通过准确的尺寸校准和精确度控制，才能保证打印出来的模型具备所需的尺寸和精度。

通过了解打印机的精度和误差，进行尺寸校准，合理设置模型的精度要求，并通过后期处理和测量来提高模型的精度，可以有效地控制3D打印模型的尺寸和精度。

使用Inventor设计3D打印模型的步骤章节一：介绍在现代制造业领域中，3D打印技术的应用越来越广泛。

而要实现3D打印，首先需要使用专业设计软件来创建设计模型。

Autodesk Inventor是一款强大的三维CAD（计算机辅助设计）软件，它提供了大量的功能和工具，使得用户能够轻松地设计和修改3D模型。

本文将介绍使用Inventor设计3D打印模型的步骤。

章节二：准备工作在使用Inventor设计3D打印模型之前，有一些准备工作是必要的。

首先，您需要准备一个计算机，并确保它已经安装了Inventor软件。

其次，您需要确保计算机与3D打印机之间建立了连接，以便后续的模型传输和打印操作。

最后，您还需要准备好工作空间，确保有足够的桌面空间和良好的照明条件。

章节三：创建新项目使用Inventor进行3D打印模型设计的第一步是创建一个新的项目。

启动Inventor软件后，点击"新建"选项，然后选择"Part"（零件）项目类型。

接下来，您需要设置模型的尺寸和单位，确保其与3D打印机的要求相匹配。

在这一步中，您还可以选择是否使用预先定义的模板，以简化设计过程。

章节四：绘制模型一旦新项目被创建，您就可以开始绘制模型了。

使用Inventor提供的各种绘图工具，您可以在三维空间中创建各种形状和结构。

您可以使用直线、圆形、矩形等基本几何元素来构建模型的基本框架。

此外，Inventor还支持使用自由曲面、曲线、体积、光滑等高级工具来增加模型的复杂性和精细度。

章节五：添加特征在绘制模型的基本框架后，您可以通过添加各种特征来进一步完善模型。

例如，您可以添加孔洞、凸台、开槽等几何形状来调整模型的功能和外观。

此外，Inventor还支持添加纹理、表面装饰、文字等附加特征，以使模型更加真实和美观。

章节六：进行模型分析在设计过程中，使用Inventor还可以进行模型分析，以确保设计的可行性和稳定性。

3d打印模型制作教程3D打印模型制作教程是一种先进的制造技术，可以将计算机生成的3D模型通过打印机打印成实体产品。

以下是一个简单的3D打印模型制作教程。

步骤一：选择3D建模软件首先，选择一款适合自己的3D建模软件。

有很多免费和付费的软件可供选择，如Autodesk Fusion 360、Blender、Tinkercad等。

根据自己的需求和技术水平，选择一款合适的软件开始学习建模。

步骤二：学习3D建模基础知识在开始制作模型之前，了解一些基础的3D建模知识是必要的。

这包括了解不同的建模工具和操作，如平移、旋转、缩放等。

通过学习建模基础知识，您可以更好地理解如何创建模型。

步骤三：设计您的模型根据您要制作的模型的需求，开始使用选择的3D建模软件进行设计。

这可能需要一些创造性的想象力和设计技巧。

您可以绘制2D草图，然后将其转换为3D模型，或者直接从头开始设计3D模型。

步骤四：优化模型在设计模型的过程中，确保模型的尺寸和比例是正确的。

如果需要，您可以对模型进行一些优化，以确保在打印时能够得到最佳的结果。

这可能包括修改模型的几何形状、平整表面、增加支撑结构等。

步骤五：导出3D模型文件完成模型设计后，将模型导出为适当的3D文件格式，如.STL 或.OBJ。

这些文件格式是3D打印机通用的文件格式，可以被多种不同类型的3D打印机所识别。

步骤六：准备3D打印机在开始打印之前，确保您的3D打印机运行良好，并且正确设置了打印参数。

这包括选择适当的打印材料、调整打印温度和速度等。

确保您的打印床平整，并选择适当的打印底座材料。

步骤七：开始打印将导出的3D模型文件加载到您的3D打印机中，并开始打印。

等待打印机完成打印过程，这可能需要一些时间，具体取决于模型的复杂程度和大小。

步骤八：清理和后处理一旦打印完成，您可以将模型从打印床上取下，并进行必要的清洁和后处理。

这可能包括修剪不必要的支撑结构、打磨表面、涂漆等。

这只是一个简单的3D打印模型制作教程，涵盖了从设计到打印的主要步骤。

设计可组合结构的3D打印模型的技巧3D打印技术的快速发展使得打印出复杂结构的物体成为可能。

随着3D打印技术的不断进步，设计师可以创造出具有高度复杂性和灵活性的物体。

可组合结构是其中的一种创新设计思路，它可以允许用户通过组合不同的部件来创建多种不同的形式。

设计可组合结构的3D打印模型需要考虑以下几个技巧：1. 熟悉材料属性：了解不同材料的特性是设计可组合结构的关键。

不同的材料具有不同的强度、弹性和耐磨性，理解这些属性可以帮助设计师选择适合组合模型的最佳材料。

此外，了解材料的变形和收缩率也非常重要，因为它们会影响模型的精度和准确性。

2. 模块化设计：模块化设计是实现可组合结构的关键。

将整个模型分解为多个可独立制造和组装的模块，可以方便用户根据需要组合和拆卸。

每个模块应具有明确的功能和连接方式，以确保组合后的模型可以自由拆卸和重新组装。

3. 设计可靠的连接方式：为了确保组合模型的稳定性和可靠性，设计连接方式时需要考虑力学原理。

采用合适的接缝和连接件，确保连接点紧密牢固。

同时，还要平衡连接点和模块之间的灵活性和稳定性，以支持模型在不同形态下的使用。

4. 提供多个组合选项：为了增加用户体验和模型的多样性，提供多个组合选项是必要的。

可以通过设计多个模块来实现这一点，每个模块具有不同的形状、尺寸和功能。

这样，用户就可以根据自己的需求和创意进行组合，创造出不同的模型。

5. 考虑扩展性和可定制性：在设计可组合结构的3D打印模型时，考虑到模型的扩展和定制性是非常重要的。

允许用户添加自己的模块和部件，或者根据需要调整模块的形状和尺寸，可以增加模型的灵活性和可持续性。

6. 测试和优化：在完成设计后，进行测试是确保模型质量和可组合性的关键步骤。

通过打印和组装模块，检查连接和结构的准确性和稳定性，寻找任何潜在的问题并进行改进。

只有经过充分测试和优化的模型才能确保用户的满意度和长期使用。

总结起来，设计可组合结构的3D打印模型需要熟悉材料的特性，采用模块化设计，设计可靠的连接方式，提供多个组合选项，考虑扩展性和可定制性，并进行充分的测试和优化。

如何优化3D打印模型的空隙和间距在进行3D打印模型设计时，空隙和间距的优化是确保打印品质和细节准确性的重要步骤。

通过适当的空隙和间距设置，可以有效减少模型组装困难、打印精度不足、形状失真等问题。

本文将介绍如何优化3D打印模型的空隙和间距，以实现更高质量的打印结果。

首先，为了确保零件可以顺利组装，必须在3D模型的设计过程中考虑到合适的空隙。

空隙是指相邻零件之间的间隔，它可以提供一定的容差，使得零件之间可以轻松地组装。

在设计空隙时，需要考虑零件材料的热胀冷缩特性、3D打印技术的精度等因素。

其次，间距是指模型内部或重叠部分的距离。

合适的间距设置能够避免打印过程中过多的支撑结构，从而提高打印效率和减少支撑结构的消耗。

合理的间距设置也能够避免打印过程中零件之间的粘连现象，保证打印质量。

要优化3D打印模型的空隙和间距，需考虑以下几个关键点：1. 确定材料特性：不同的3D打印材料具有不同的热胀冷缩特性。

在设计空隙时，需要预估材料在不同温度下的变化，以便确保空隙足够容纳热胀冷缩引起的尺寸变化。

2. 考虑打印精度：不同的3D打印技术具有不同的精度要求。

在设计空隙和间距时，应根据具体的打印技术和机器的精度能力来确定。

一般来说，如果机器的精度较高，可以设置较小的空隙和间距。

3. 考虑支撑结构：合理的间距设置可以减少或避免大量的支撑结构。

在设计模型时，应根据实际需要来确定需要添加支撑结构的位置和数量。

通过减少支撑结构的使用，不仅可以减少材料浪费，还能提高打印效率。

4. 进行实验验证：在设计完成后，可以进行实验打印来验证设计的空隙和间距是否合适。

通过实验可以调整和优化空隙和间距，以获得更理想的打印结果。

需要注意的是，不同的模型设计有不同的要求，因此无法给出具体的数字或规则来确定空隙和间距的优化。

在实际设计中，应考虑到材料特性、打印精度、模型复杂度等因素，结合经验和实验进行调整。

总结起来，优化3D打印模型的空隙和间距是设计过程中至关重要的一步。

FDM 3D打印模型设计要求1.结构设计3D打印模型的结构设计直接关系到模型能不能打印、模型结构强度和后期安装等一系列核心问题，故必须重视。

3D打印模型的结构和一般模型有很大区别，一般来说主要体现在分块、结构加强和连接设计上。

1.1模型分块由于打印机的打印尺寸限制，大型模型一般必须要分块处理。

在哪里分块、分成什么形状是根据结构强度要求、安装顺序和在打印机上的放置位置决定的。

其中首先考虑安装顺序，即分块形成的零件在安装时必须要可以安装，建议在图上画出来各个零件的安装顺序，这在复杂模型中非常有用；其次考虑结构强度要求，即分块处一般要避开受力和形变较大处；最后考虑在打印机上的放置位置，好的块设计可以显著地节省材料和加工时间，以及加强打印时的稳定性（该处在4详细描述）。

如图为挂车牵引车分块示意图，该挂车车头分为19个零件。

1.2壁厚由于FDM 3D打印机采用层叠加的加工方式，故相对于注塑件其结构强度要低，再加上打印机精度限制，不能参考一般注塑件的壁厚。

经验：一般外壳注塑件壁厚为0.8mm 至2mm，要达到同样强度，3D打印壳体模型的壁厚至少在2.5mm，一般建议3mm。

此外，在连接处等部位，为保证强度，必须加强壁厚，使之达到5mm以上。

1.3结构加强件结构加强在塑料件设计中是很常见的，一般体现在圆角过渡以消除应力、在形变处设计加强筋、倒角设计上。

这其中，加强筋和倒角是最常见的。

结构加强件属于额外的设计，故一定要考虑配合干涉问题。

加强筋的设计一般运用在受力较大或形变较大的部位，例如通孔的四周、垂直壁面、完整的平面等处。

加强筋的设计在塑料件注塑/冲压件设计中有国家标准，但3D打印没有必要遵守，可以参考也可以自己控制。

保证尺寸不要过小，以起到应有的效果。

倒角一般用于不适合安防加强筋的垂直壁面。

相对于加强筋，倒角起到的加强作用不高，一般用于控制形变而不是增加强度。

倒角直角边长一般在5mm到10mm左右。

圆角过渡使用情况比较复杂，使用不多，一般用在孔柱配合固定等有大应力的情况。

3D打印模型的轻量化设计方法3D打印技术的发展为制造业带来了革命性的变化，其应用范围也越来越广泛。

在制造3D打印模型时，轻量化设计方法是一个关键的考虑因素。

本文将探讨几种常见的3D打印模型的轻量化设计方法。

首先，我们来看看参数优化设计。

在3D打印模型中，通过调整参数来优化设计，可以实现轻量化效果。

例如，在设计一个机械零件时，可以通过增加薄壁结构、减少孔洞数量等方式来减轻模型的重量。

此外，还可以通过优化支撑结构的位置和形状，减少支撑材料的使用量。

通过参数优化设计，可以在保证模型强度的前提下，减少材料的使用，达到轻量化的目的。

其次，拓扑优化设计也是一种常见的轻量化设计方法。

拓扑优化设计是一种基于材料力学和结构力学原理的设计方法，通过优化结构的拓扑形状，使得模型在承受载荷时能够最大程度地减少应力集中，从而减轻模型的重量。

拓扑优化设计可以通过调整材料的分布和结构形状来实现轻量化效果。

例如，在设计一个桥梁结构时，可以通过拓扑优化设计，将材料集中在承受载荷的主要部位，减少材料在无载荷区域的使用，从而减轻模型的重量。

此外，材料选择也是一个重要的轻量化设计考虑因素。

不同的材料具有不同的密度和强度特性，选择合适的材料可以实现轻量化效果。

例如，在设计一个飞机模型时，可以选择轻质高强度的复合材料，而不是传统的金属材料，从而减轻模型的重量。

在选择材料时，还需要考虑到模型的使用环境和要求，确保材料的耐热性、耐腐蚀性等性能符合需求。

最后，结构优化设计也是一种常见的轻量化设计方法。

通过优化模型的结构形状和连接方式，可以减轻模型的重量。

例如，在设计一个建筑模型时，可以采用空心结构或者蜂窝状结构，减少材料的使用，从而达到轻量化的效果。

此外，还可以通过优化连接方式，减少连接件的使用量，减轻模型的重量。

综上所述，3D打印模型的轻量化设计方法有很多种。

参数优化设计、拓扑优化设计、材料选择和结构优化设计都是常见的方法。

在进行轻量化设计时，需要综合考虑模型的使用环境和要求，以及材料的特性和成本等因素。
