十四、磁 场1、磁场(1)磁场的来源①磁体的周围存在磁场②电流的周围存在磁场：丹麦物理学家奥斯特首先发现电流周围也存在着磁场。
把一条导线平行地放在小磁针的上方，给导线中通入电流。
当导线中通入电流，导线下方的小磁针发生转动。
(2)磁体与电流间的相互作用通过磁场来完成(3)磁场①磁场：磁体和电流周围，运动电荷周围存在的一种特殊物质，叫磁场。
②磁场的基本性质：对处于其中的磁极或电流有力的作用。
一、知识网络二、画龙点睛 概念③磁场的物质性：虽然磁场看不见摸不着，对于我们初学者感到很抽象，其实磁场和电场一样是客观存在的，是物质存在的一种特殊形式。
2、磁场的方向 磁感线(1)磁场的方向：物理学规定，在磁场中的任一点，小磁针北极受力的方向，亦即小磁针静止时北极所指的方向，就是该点的磁场方向。
(2)磁感线：①磁感线所谓磁感线，是在磁场中画出的一些有方向的曲线，在这些曲线上，每一点的切线方向都在该点的磁场方向上。
②磁感线的可以用实验来模拟(3)几种典型磁体周围的磁感线分布①条形磁铁磁场的磁感线②条形磁铁磁场的磁感线③直线电流磁场的磁感线直线电流磁场的磁感线是一些以导线上各点为圆心的同心圆，这些同心圆都在跟导线垂直的平面上。
直线电流的方向和磁感线方向之间的关系可用安培定则(也叫右手螺旋定则)来判定：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向。
④环形电流磁场的磁感线环形电流磁场的磁感线是一些围绕环形导线的闭合曲线。
在环形导线的中心轴线上，磁感线和环形导线的平面垂直。
环形电流的方向跟中心轴线上的磁感线方向之间的关系也可以用安培定则来判定：让右手弯曲的四指和和环形电流的方向一致，伸直的大拇指所指的方向就是环形导线中心轴线上磁感线的方向。
⑤通电螺线管磁场的磁感线通电螺线管外部的磁感线和条形磁铁外部的磁感线相似，一端相当于南极，一端相当于北极。
通电螺线管内部的磁感线和螺线管的轴线平行，方向由南极指向北极，并和外部的磁感线连接，形成一些环绕电流的闭合曲线。

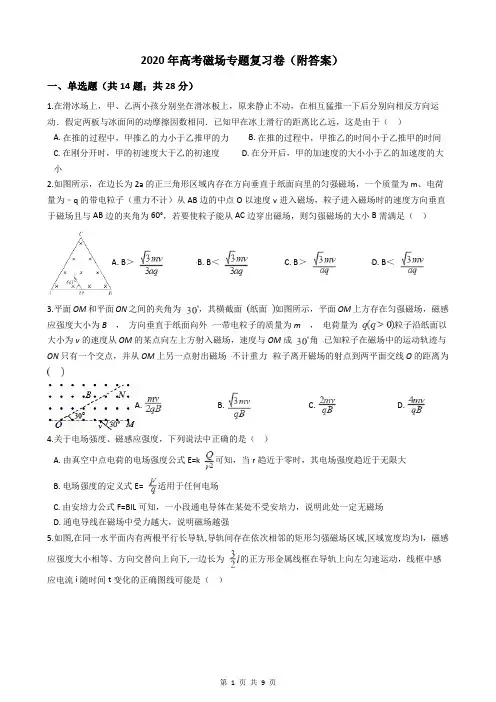

2020年高考磁场专题复习卷（附答案）一、单选题（共14题；共28分）1.在滑冰场上，甲、乙两小孩分别坐在滑冰板上，原来静止不动，在相互猛推一下后分别向相反方向运动．假定两板与冰面间的动摩擦因数相同．已知甲在冰上滑行的距离比乙远，这是由于（）A. 在推的过程中，甲推乙的力小于乙推甲的力B. 在推的过程中，甲推乙的时间小于乙推甲的时间C. 在刚分开时，甲的初速度大于乙的初速度D. 在分开后，甲的加速度的大小小于乙的加速度的大小2.如图所示，在边长为2a的正三角形区域内存在方向垂直于纸面向里的匀强磁场，一个质量为m、电荷量为﹣q的带电粒子（重力不计）从AB边的中点O以速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB边的夹角为60°，若要使粒子能从AC边穿出磁场，则匀强磁场的大小B需满足（）A. B＞B. B＜C. B＞D. B＜3.平面OM和平面ON之间的夹角为，其横截面纸面如图所示，平面OM上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外一带电粒子的质量为m，电荷量为粒子沿纸面以大小为v的速度从OM的某点向左上方射入磁场，速度与OM成角已知粒子在磁场中的运动轨迹与ON只有一个交点，并从OM上另一点射出磁场不计重力粒子离开磁场的射点到两平面交线O的距离为A. B. C. D.4.关于电场强度、磁感应强度，下列说法中正确的是（）A. 由真空中点电荷的电场强度公式E=k 可知，当r趋近于零时，其电场强度趋近于无限大B. 电场强度的定义式E= 适用于任何电场C. 由安培力公式F=BIL可知，一小段通电导体在某处不受安培力，说明此处一定无磁场D. 通电导线在磁场中受力越大，说明磁场越强5.如图,在同一水平面内有两根平行长导轨,导轨间存在依次相邻的矩形匀强磁场区域,区域宽度均为l，磁感应强度大小相等、方向交替向上向下,一边长为的正方形金属线框在导轨上向左匀速运动，线框中感应电流i随时间t变化的正确图线可能是（）A. B. C. D.6.如图所示，某种带电粒子由静止开始经电压为U1的电场加速后，射入水平放置、电势差为U2的两块导体板间的匀强电场中，带电粒子沿平行于两板的方向从两板正中间射入，穿过两板后又垂直于磁场方向射入边界线竖直的匀强磁场中，则粒子射入磁场和射出磁场的M、N两点间的距离d随着U1或U2的变化情况为（不计重力，不考虑边缘效应）（）A. 仅增大U1d将增大B. 仅增大U1 d将减小C. 仅增大U2 d将增大D. 仅增大U2 d将减小7.如图所示，有界匀强磁场边界线SP∥MN，速率不同的同种带电粒子从S点沿SP方向同时射入磁场．其中穿过a点的粒子速度v1与MN垂直；穿过b点的粒子速度v2与MN成60°角，设粒子从S到A、B 所需时间分别为t1、t2，则t1∶t2为(重力不计)( )A. 1∶3B. 4∶3C. 1∶1D. 3∶28.如图所示，竖直悬挂的金属棒AB原来处于静止状态．金属棒CD棒竖直放置在水平磁场中，CD与AB通过导线连接组成回路，由于CD棒的运动，导致AB棒向右摆动，则CD棒的运动可能为()A. 水平向右平动B. 水平向左平动C. 垂直纸面向里平动D. 垂直纸面向外平动9.如图5所示，MN为两个匀强磁场的分界面，两磁场的磁感应强度大小的关系为B1＝2B2，一带电荷量为＋q、质量为m的粒子从O点垂直MN进入B1磁场，则经过多长时间它将向下再一次通过O点( )A. B. C. D.10.下列说法中正确的是（）A. 磁场中某一点的磁感应强度可以这样测定：把一小段通电导线放在该点时受到的磁场力F与该导线的长度L、通过的电流I乘积的比值．即B=B. 通电导线放在磁场中的某点，该点就有磁感应强度，如果将通电导线拿走，该点的磁感应强度就为零C. 磁感应强度B= 只是定义式，它的大小取决于场源以及磁场中的位置，与F、I、L以及通电导线在磁场中的方向无关D. 通电导线所受磁场力的方向就是磁场的方向11.如图所示，在加有匀强磁场的区域中，一垂直于磁场方向射入的带电粒子轨迹如图所示，由于带电粒子与沿途的气体分子发生碰撞，带电粒子的能量逐渐减小，从图中可以看出（）A. 带电粒子带正电，是从B点射入的B. 带电粒子带负电，是从B点射入的C. 带电粒子带负电，是从A点射入的D. 带电粒子带正电，是从A点射入的12.春天，水边上的湿地是很松软的，人在这些湿地上行走时容易下陷，在人下陷时（）A. 人对湿地地面的压力大小等于湿地地面对他的支持力大小B. 人对湿地地面的压力大于湿地地面对他的支持力C. 人对湿地地面的压力小于湿地地面对他的支持力D. 下陷的加速度方向未知，不能确定以上说法哪一个正确13.如图甲所示有界匀强磁场Ⅰ的宽度与图乙所示圆形匀强磁场Ⅱ的半径相等，一不计重力的粒子从左边界的M点以一定初速度水平向右垂直射入磁场Ⅰ，从右边界射出时速度方向偏转了θ角，该粒子以同样的初速度沿半径方向垂直射入磁场Ⅱ，射出磁场时速度方向偏转了2θ角．己知磁场I、Ⅱ的磁感应强度大小分别为B1、B2，则B1与B2的比值为（）A. 2cosθB. sinθC. cosθD. tanθ14.回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示．设D形盒半径为R．若用回旋加速器加速质子时，匀强磁场的磁感应强度为B，高频交流电频率为f，则下列说法正确的是（）A. 质子在匀强磁场每运动一周被加速一次B. 质子被加速后的最大速度与加速电场的电压大小有关C. 质子被加速后的最大速度不可能超过2πfRD. 不改变B和f，该回旋加速器也能用于加速α粒子二、多选题（共4题；共12分）15.如图所示，M、N为两块带等量异种电荷的平行金属板，两板间电压可取从零到某一最大值之间的各种数值。
高考物理一轮复习：磁场（五）一、单选题1．如图所示，两根导线与一根粗糙绝缘细杆水平平行固定且竖直共面，导线足够长。
两导线中电流I大小相同、方向相反，有一带电荷量为+q，质量为m的小球套在细杆上（小球中空部分尺寸略大于直导线直径），若给小球一水平向右的初速度v0，空气阻力不计，那么下列说法不正确的是（）A．小球可能做匀速直线运动B．小球可能做匀减速直线运动C．小球可能做加速度逐渐增大的减速运动，最后停止D．导线中电流I越大，小球最终的速度可能越小2．如图所示，在充电的平行金属板间有匀强电场和方向垂直纸面向里的匀强磁场。
一带电粒子以速度v从左侧射入，方向垂直于电场方向和磁场方向，当它从右侧射出场区时，动能比射入时小，若要使带电粒子从射入到射出动能是增加的，可采取的措施有（不计重力）( )A．可使电场强度增强B．可使磁感应强度增强C．可使粒子带电性质改变（如正变负）D．可使粒子射入时的动能增大3．如图所示，在矩形ABCD内有一垂直纸面向里的圆形匀强磁场区域（磁场区域未画出），已知AB边长4L，BC边长6L，E是BC边的中点。
一质量为m，电荷量为+q的粒子从A点沿AE方向以速度v0进入矩形区域，恰能从D点沿ED方向射出矩形区域。
不计粒子的重力，则此磁场的磁感应强度最小值为（）A．5mv016qL B．5mv012qLC．mv02qL D．mv03qL4．宋代沈括在公元1086年写的《梦溪笔谈》中最早记载了“方家（术士）以磁石磨针锋，则能指南，然常微偏东，不全南也”。
进一步研究表明，地球周围地磁场的磁感线分布如图所示，结合上述材料，下列说法正确的是（）A．在地磁场的作用下小磁针静止时指南的磁极叫N极，指北的磁极地轴叫S极B．对垂直射向地球表面宇宙射线中的高能带电粒子，在南北极附近所受阻挡作用最弱，赤道附近最强C．形成地磁场的原因可能是带正电的地球自转引起的D．由于地磁场的影响，在奥斯特发现电流磁效应的实验中，通电导线应相对水平地面竖直放置5．空间有一圆柱形匀强磁场区域，O点为圆心．磁场方向垂直于纸面向外．一带正电的粒子从A点沿图示箭头方向以速率v射入磁场，θ=30°，粒子在纸面内运动，经过时间t离开磁场时速度方向与半径OA垂直．不计粒子重力．若粒子速率变为v2，其它条件不变，粒子在圆柱形磁场中运动的时间为（）D．2tA．t2B．t C．3t26．以下说法正确的是（）A．磁感线上每一点的切线方向表示该点磁场的方向B．通电导线在磁场中受力的方向就是磁场的方向C．在同一磁场中，磁感线越密的地方，通电导线受的安培力一定越大D．磁感应强度越大的地方，通电导线电流越大，所受的安培力一定越大7．用质谱仪研究两种同位素氧16和氧18。
磁场历年高考真题汇总（解答题）1.（2022·江苏·高考真题）某装置用电场控制带电粒子运动，工作原理如图所示，矩形ABCD 区域内存在多层紧邻的匀强电场，每层的高度均为d ，电场强度大小均为E ，方向沿竖直方向交替变化，AB 边长为12d ，BC 边长为8d ，质量为m 、电荷量为q +的粒子流从装置左端中点射入电场，粒子初动能为k E ，入射角为θ，在纸面内运动，不计重力及粒子间的相互作用力。
（1）当0θθ=时，若粒子能从CD 边射出，求该粒子通过电场的时间t ；（2）当k 4E qEd =时，若粒子从CD 边射出电场时与轴线OO '的距离小于d ，求入射角θ的范围；（3）当k 83E qEd =，粒子在θ为22ππ-~范围内均匀射入电场，求从CD 边出射的粒子与入射粒子的数量之比0:N N 。
【答案】（1）0k 8cos 2d t E m θ=⋅；（2）3030θ︒︒-<<或66ππθ-<<；（3）05:0%N N = 【详解】（1）电场方向竖直向上，粒子所受电场力在竖直方向上，粒子在水平方向上做匀速直线运动，速度分解如图所示 粒子在水平方向的速度为0cos x v v θ=根据2k 12E mv =可知 k2E v m=解得0k88cos 2x d d m E t v θ==⋅（2）粒子进入电场时的初动能2k 0142E qEd mv ==粒子进入电场沿电场方向做减速运动，由牛顿第二定律可得qE ma =粒子从CD 边射出电场时与轴线OO '的距离小于d ，则要求 202(sin )ad v θ>解得 11sin 22θ-<<所以入射角的范围为3030θ︒︒-<<或66ππθ-<<（3）设粒子入射角为'θ时，粒子恰好从D 点射出，由于粒子进入电场时，在水平方向做匀速直线运动，在竖直方向反复做加速相同的减速运动，加速运动。
