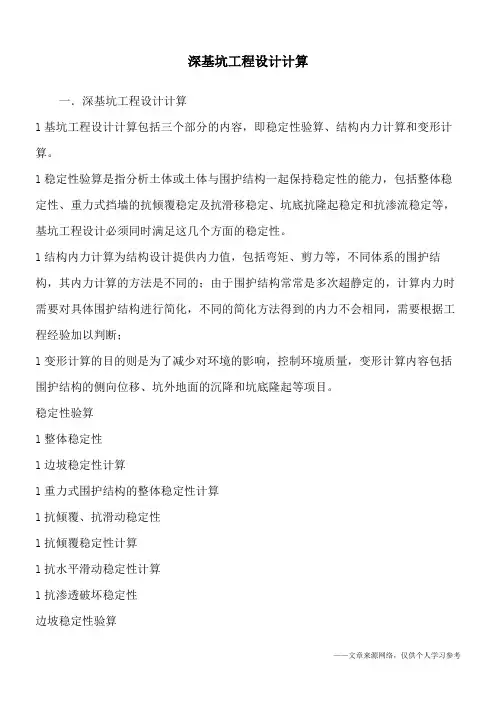

深基坑工程设计计算一．深基坑工程设计计算l基坑工程设计计算包括三个部分的内容，即稳定性验算、结构内力计算和变形计算。

l稳定性验算是指分析土体或土体与围护结构一起保持稳定性的能力，包括整体稳定性、重力式挡墙的抗倾覆稳定及抗滑移稳定、坑底抗隆起稳定和抗渗流稳定等，基坑工程设计必须同时满足这几个方面的稳定性。

l结构内力计算为结构设计提供内力值，包括弯矩、剪力等，不同体系的围护结构，其内力计算的方法是不同的；由于围护结构常常是多次超静定的，计算内力时需要对具体围护结构进行简化，不同的简化方法得到的内力不会相同，需要根据工程经验加以判断；l变形计算的目的则是为了减少对环境的影响，控制环境质量，变形计算内容包括围护结构的侧向位移、坑外地面的沉降和坑底隆起等项目。

稳定性验算l整体稳定性l边坡稳定性计算l重力式围护结构的整体稳定性计算l抗倾覆、抗滑动稳定性l抗倾覆稳定性计算l抗水平滑动稳定性计算l抗渗透破坏稳定性边坡稳定性验算假定滑动面为圆弧用条分法进行计算不考虑土条间的作用力最小安全系数为最危险滑动面重力式围护结构的整体稳定性l重力式围护结构的整体稳定性计算应考虑两种破坏模式，一种是如图所示的滑动面通过挡墙的底部；另一种考虑圆弧切墙的整体稳定性，验算时需计算切墙阻力所产生的抗滑作用，即墙的抗剪强度所产生的抗滑力矩。

l重力式围护结构可以看作是直立岸坡，滑动面通过重力式挡墙的后趾，其整体稳定性验算一般借鉴边坡稳定计算方法，当采用简单条分法时可按上面的公式验算整体稳定性。

l上海市标准《基坑工程设计规程》规定，验算切墙滑弧安全系数时，可取墙体强度指标内摩擦角为零，粘聚力c=（1/15~1/10）qu。

当水泥搅拌桩墙体的无侧限抗压强度qu>1MPa时，可不考虑切墙破坏的模式。

锚杆支护体系的整体稳定性l两种不同的假定l一种是指锚杆支护体系连同体系内的土体共同沿着土体的某一深层滑裂面向下滑动，造成整体失稳，如左图所示；对于这一种失稳破坏，可采取上述土坡整体稳定的验算方法计算，按验算结果要求锚杆长度必须超过最危险滑动面，安全系数不小于1.50；l另一种是指由于锚杆支护体系的共同作用超出了土的承载能力，从而在围护结构底部向其拉结方向形成一条深层滑裂面，造成倾覆破坏，如右图所示。

理正深基坑二级放坡算例

理正深基坑二级放坡算例

理正深基坑二级放坡算例在深基坑工程中，放坡是一种常见的边坡支护方法，它主要通过在坑壁上开挖一定坡角的边坡来减小土体的自重和坑壁的水平面积，以增加边坡的稳定性。

以下是一个关于深基坑二级放坡的算例：假设基坑的尺寸为长30m、宽20m、深度20m，坑壁的土体为黏性土，平均角度为30°，土体的重度为18kN/m³。

根据土体力学原理，可以计算出在坡度为30°的情况下，黏性土的稳定性。

首先计算坡面的面积：坡面面积 = 坑壁长度 x（（坑底平方 + 坡度平方）的根号） = 30m x （20m² + 20m²）的根号= 30m x 28.28m= 848.4m²然后计算坡面的自重力：坡面自重力 = 坡面面积 x 土体重度= 848.4m² x 18kN/m³= 15291.2kN接下来计算坡面的水平力：坡面水平力 = 坡面自重力 x sin（坡度角度）= 15291.2kN x sin（30°）= 7645.6kN最后计算坡面的垂直力：坡面垂直力 = 坡面自重力 x cos（坡度角度）= 15291.2kN x cos（30°）= 13219.4kN将水平力和垂直力转换为x轴和y轴上的力，则有：x轴上的力 = 坡面水平力 x cos（坡度角度）y轴上的力 = 坡面垂直力 + 坡面水平力 x sin（坡度角度）最终，可以得到在坡度为30°的情况下，黏性土的稳定性为：x轴上的力 = 4408.5kN，y轴上的力 = 19104.4kN。

根据黏性土的稳定性，可以判断坑壁的放坡是稳定的。

土方计算偏差及解决意见3

土方计算偏差及解决意见3

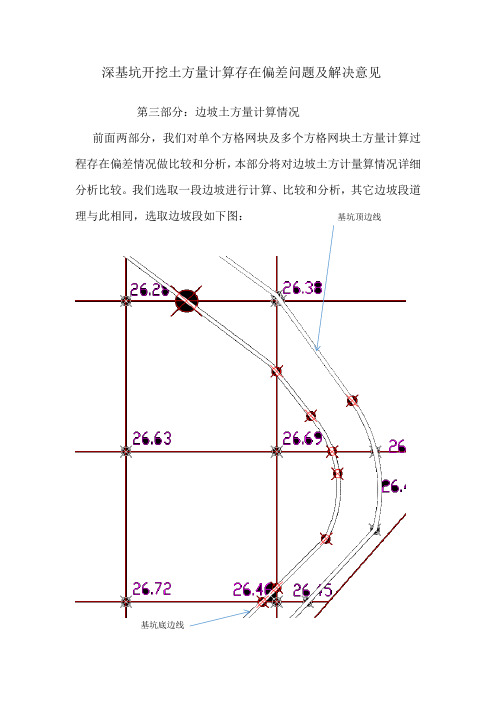

深基坑开挖土方量计算存在偏差问题及解决意见第三部分：边坡土方量计算情况前面两部分，我们对单个方格网块及多个方格网块土方量计算过程存在偏差情况做比较和分析，本部分将对边坡土方计量算情况详细分析比较。

我们选取一段边坡进行计算、比较和分析，其它边坡段道理与此相同，选取边坡段如下图：基坑顶边线基坑底边线图中基坑实测底边线所在位置高程均为23.275m，基坑实测顶边线所在位置高程普遍在26米多，高程差别不悬殊，基坑深度接近。

上图可以看出，基坑各部分上下边线间距大小相差很大，这说明基坑边坡坡度系数几乎无一处是相同的，且别很大。

我们依据基底标高、方格网高程数据及基坑底边线、顶边线图形用cad生成几何实体如下图：由于方格网各角点与基坑顶边线有相当距离，方格网角点高程不能直接反映边坡实体顶面高程，我们使用cad查询查出边坡实体各顶点高程如下：26.3202、26.5070、26.5506、26.5826、26.5903、26.5248、26.5285 26.4815、26.4679、26.4844、26.4600、26.4541、26.4766、26.4675 26.5189、26.4998、26.4394、26.3818、26.3780、26.3800实体顶面平各顶点均高程为：26.474695（m)下面，我们依据上述实体中基坑顶边线上部顶点及边、基坑底边线下部顶点及边，使用cad三维操作生成与实际边坡相同的几何实体如下图：使用cad查询可以查出边坡实体体积112.1136m3，但从上图可以看，边坡实体形状怪异，各部位竖向剖面千差万别，人工根本无法将其分割成为标准图形进行计算。

利用竖向剖面面积平均值乘以纵向长度来计算体积同样无从下手。

我们从另一角度来观察，把顶面取平均值将曲面转换为平面，那么，顶面面积及深度数值均容易算出来。

但因为基坑底面已缩小成一条曲线段，也就是说底面积为零。

经查询转换为平面后边坡实体顶面积为68.7618m2基坑深度按下式计算：26.474695-23.275=3.199695（m）确定顶面面积和深度后，我们用两种方法对其进行近似计算和比较。

深基坑专项方案计算

深基坑专项方案计算

一、概述深基坑工程作为城市基础设施建设中的重要环节，其安全、稳定和高效施工至关重要。

在深基坑专项方案计算中，需要综合考虑地质条件、工程规模、周边环境、施工工艺等多方面因素，以确保工程顺利进行。

以下将从几个方面对深基坑专项方案计算进行阐述。

二、计算依据1. 国家及地方相关规范、标准：如《建筑深基坑基坑工程施工安全技术规范》JGJ311-2013、《建筑桩基技术规范》JGJ94-2008等。

2. 项目地质勘察报告：包括土层分布、土质参数、地下水情况等。

3. 工程设计图纸及施工图纸：了解基坑开挖深度、支护结构形式、施工顺序等。

4. 周边环境资料：如周边建筑物、地下管线、道路等。

三、计算内容1. 基坑稳定性计算（1）土体抗剪强度计算：根据土质参数，计算土体的抗剪强度，进而确定土体在自重作用下的稳定性。

（2）土体抗拔强度计算：考虑支护结构对土体的抗拔作用，计算土体的抗拔强度。

（3）边坡稳定性计算：根据土体抗剪强度和边坡角度，计算边坡的稳定性。

2. 支护结构计算（1）土钉墙计算：根据土钉墙的设计参数，计算土钉的受力、土钉墙的稳定性及土钉墙的变形。

（2）排桩计算：根据排桩的设计参数，计算桩身受力、桩间土压力及桩基的稳定性。

（3）锚杆计算：根据锚杆的设计参数，计算锚杆的受力、锚杆墙的稳定性及锚杆墙的变形。

3. 降水计算（1）降水井布置：根据水文地质条件，确定降水井的布置方案。

（2）降水能力计算：根据降水井的设计参数，计算降水井的降水能力。

（3）降水效果评估：根据降水效果，评估降水对基坑稳定性的影响。

4. 基坑监测计算（1）监测点布置：根据工程特点和周边环境，确定监测点的布置方案。

（2）监测项目：根据监测点布置，确定监测项目，如位移、沉降、倾斜等。

（3）监测数据计算：根据监测数据，计算监测项目的变化趋势，评估基坑稳定性。

四、计算方法1. 数值模拟：利用有限元软件对基坑工程进行数值模拟，分析基坑稳定性、支护结构受力及变形等。

9米深基坑放坡系数

9米深基坑放坡系数

9米深基坑放坡系数1. 什么是基坑放坡系数？基坑放坡系数是指在基坑开挖施工中，为了保证基坑的稳定和安全，需要对基坑的边坡进行设计和施工。

基坑放坡系数是指边坡的倾斜角度与水平面夹角的比值。

一般情况下，较大的放坡系数代表较陡的边坡，而较小的放坡系数则代表较缓的边坡。

2. 9米深基坑放坡系数的重要性9米深的基坑属于较深的基坑范畴，因此基坑的边坡设计和施工尤为重要。

合理的放坡系数可以保证基坑边坡的稳定性，防止边坡坍塌和滑坡等危险情况的发生。

同时，合理的放坡系数还可以减少基坑开挖所需的土方开挖量，降低施工成本。

3. 影响9米深基坑放坡系数的因素3.1 地质条件地质条件是影响基坑放坡系数的重要因素之一。

不同地质条件下，土壤的稳定性和承载力会有所不同。

例如，黏性土壤的稳定性较差，需要采取较小的放坡系数；而砂土的稳定性较好，可以采取较大的放坡系数。

3.2 基坑深度基坑深度是另一个重要的影响因素。

一般来说，基坑深度越大，边坡的稳定性要求就越高，需要采取较小的放坡系数。

3.3 周边环境周边环境也会对基坑放坡系数产生影响。

例如，基坑周围存在建筑物、道路等结构物，需要考虑这些结构物对边坡稳定性的影响，从而确定合适的放坡系数。

4. 9米深基坑放坡系数的计算方法4.1 基本原理9米深基坑的放坡系数可以通过以下公式进行计算：放坡系数 = 边坡高度 / 边坡水平距离其中，边坡高度是指基坑边坡的高度，边坡水平距离是指基坑边坡底部到边坡顶部的水平距离。

4.2 实际计算过程实际计算过程中，需要根据具体的地质条件和基坑深度确定合适的放坡系数。

一般来说，可以参考相关规范和经验值进行初步估算，然后通过现场勘测和实测数据进行调整。

5. 9米深基坑放坡系数的选取原则5.1 安全性原则基坑的边坡设计和施工首要考虑的是安全性。

因此，在选取放坡系数时，需要保证边坡的稳定性，避免边坡坍塌和滑坡等安全事故的发生。

5.2 经济性原则在满足安全性的前提下，应尽可能选取较大的放坡系数，以减少土方开挖量，降低施工成本。

9米深基坑放坡系数

9米深基坑放坡系数

9米深基坑放坡系数
（原创版）
目录
1.基坑放坡系数的概念
2.基坑放坡系数的计算方法
3.影响基坑放坡系数的因素
4.9 米深基坑放坡系数的具体应用
正文
一、基坑放坡系数的概念
基坑放坡系数是指为了防止坍塌和保证安全，需要将沟槽或基坑边壁修成一定的倾斜坡度，称为放坡。

放坡系数是边坡高度与底宽之比，用以确保土方开挖过程中基坑边坡的稳定性。

二、基坑放坡系数的计算方法
放坡系数的计算方法根据土壤类别、开挖深度和挖土方式的不同而有所区别。

一般情况下，放坡系数的计算公式为：放坡系数 = h / (b * m)，其中 h 为基坑高度，b 为底宽，m 为放坡系数。

根据土壤类别，放坡系数的取值范围如下：
1.一二类土：放坡系数为 1.2~0.5；
2.三类土：放坡系数为 1.5~0.33；
3.四类土：放坡系数为 2.0~0.25。

三、影响基坑放坡系数的因素
1.土壤类别：不同的土壤类别在开挖过程中，土体的稳定性和变形特性有所不同，因此需要采用不同的放坡系数。

2.开挖深度：随着开挖深度的增加，土壤对基坑边坡的压力增大，为
保证边坡稳定，需要适当减小放坡系数。

3.挖土方式：人工挖土和机械挖土在挖土深度和土体破坏方面有所差异，因此需要根据实际情况选择合适的放坡系数。

四、9 米深基坑放坡系数的具体应用
在实际工程中，9 米深基坑的放坡系数需要根据上述因素综合考虑。

假设土壤类别为三类土，根据一般规定，放坡系数可取为 0.33。

这意味着在 9 米深的基坑中，边坡高度与底宽之比应为 1:0.33，以确保边坡在开挖过程中保持稳定。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

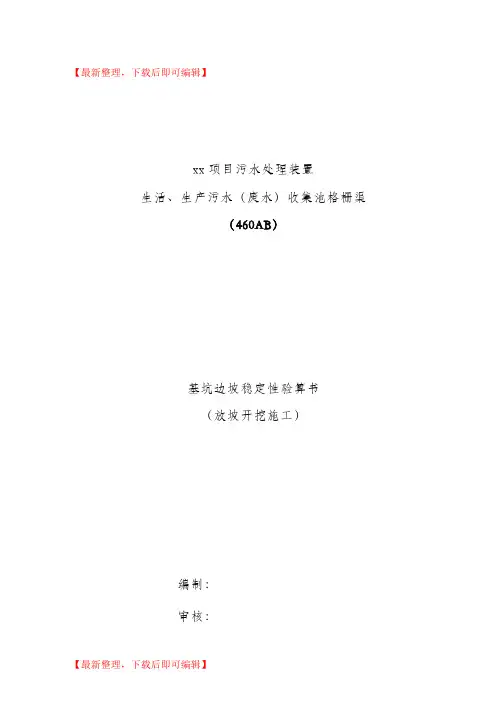

xx项目污水处理装置
生活、生产污水（废水）收集池格栅渠
（460AB）
基坑边坡稳定性验算书
（放坡开挖施工）
编制：
审核：
日期：二〇一二年九月十九日
目录1．基坑简介1
1.1基坑概况1
1.2场地土质情况1
2．计算依据1
3．力学验算法的基本假定1
4．判定标准2
5．验算过程（泰勒图表法）2
5.1 公式及字母意义2
5.2验算理论及方法2
5.3验算计算过程（H=7.8m）3
5.4验算计算过程（H=3.2m）4
6．结论4
1．基坑简介
1.1基坑概况
污水处理装置460AB（生活污水收集池格栅渠、生产废水收集池格栅渠）水池池体长度18.60米，宽度18.00米。

基坑底部开挖尺寸长度27.7米，宽度24.14米。

基坑有效工作深度-8.30米（绝对标高378.90m），上部3.2m放坡比1:0.5，下部4.6m 放坡比1:0.9。

基坑上部开挖尺寸长度41.98米，宽度38.42米。

1.2场地土质情况
根据地勘报告（KC-2012-3-051）（详勘）结果（勘探点号21#，孔顶标高386.780m）：场地湿陷等级按Ⅰ级（轻微）设防。

土质情况（至基坑底部）依次为：
2．计算依据
采用力学验算法计算。

场地土质为粘性土，按圆弧滑动面法中表解法规则在图解和计算的基础上，经过分析研究，制定图表，供边坡稳定性验算时采用。

基坑周边无其它荷载。

按正常工作状态算:
基坑总深度7.8米，正常工作状态基坑深度7.8米，上部3.2m放坡比1:0.5，下部4.6m放坡比1:0.9，错台1.4米。

3．力学验算法的基本假定
滑动土楔体是均质各向同性、滑动面通过坡脚、不考虑滑动土体内部的应力分布及各土条(指条分法)之间相互作用力的影响。

再假定几个可能的滑动圆弧，按步骤分
别计算相应的稳定系数，在圆心辅助线上绘出稳定系数对应于圆心的关系曲线K=f(o)，在该曲线上找出最小的稳定系数Kmin ，与Kmin 对应的滑动面就是最危险的滑动面。

4．判定标准
国标50330-2002《建筑边坡工程技术规范》，5.3.1边坡稳定性评价： 边坡类别：二级边坡
当Kmin≥1.25认为边坡是稳定的。

当尺Kmin≤1.25时，则应放缓边坡，再按上述方法进行稳定性验算。

5．验算过程（泰勒图表法）
5.1 公式及字母意义 K=fA+
rH
C
B K 稳定系数
f 土的内摩擦第数，f=tan φ H 边坡高度 m
A B 取决于几何尺寸的系数，查下表 C 土的粘结力 Kpa r 土的容重 5.2验算理论及方法
基坑四周无其它荷载，用36度法确定圆心辅助线。

假定滑动面通过坡角，如图所示，各个滑动圆弧的圆心自基坑边缘Oo 点开始，取SO1=(0.25+0.4m)，m 为基坑开挖放坡坡率。

自O1点起每隔0.3H 确定一点，设为滑动坡面圆心。

分别为O2、O3、O4、O5。

5.3验算计算过程（H=7.8m ） 粘聚力c=18kpa 平均值 内摩擦角 φ=21.3o 平均值 容重γ=1
6.13KN/m3 平均值
土层内的抗剪强度参数建议值为：凝聚力C ：18Kpa ，内摩擦角Φ：21o 。

容重γ=15.4KN/m3。

f=tan φ=tan 21o =0.38386 c=18Kpa r=15.4KN/m 3 K=fA+
rH
C B 当边坡系数取1:0.9时，K 值计算如下： Ko1= fA+rH
C
B= 0.38386*1.992+18/15.4/7.8*4.736=1.474 Ko2= fA+rH
C
B= 0.38386*1.612+18/15.4/7.8*4.94=1.359 Ko3= fA+rH
C
B= 0.38386*1.356+18/15.4/7.8*5.44=1.336 Ko4= fA+
rH
C
B= 0.38386*1.224+18/15.4/7.8*6.208=1.4
Ko5= fA+
rH
C
B= 0.38386*1.088+18/15.4/7.8*7.38=1.524 K=ΣKoi/n=(1.474+1.359+1.336+1.4+1.524)/5=1.419＞1.25 符合要求。

5.4验算计算过程（H=3.2m ） 粘聚力c=18kpa 平均值 内摩擦角 φ=23o 平均值 容重γ=15.4KN/m3 平均值
土层内的抗剪强度参数建议值为：凝聚力C ：18Kpa ，内摩擦角Φ：23o 。

容重γ=15.4KN/m3。

f=tan φ=tan 23o =0.42447 c=18Kpa r=15.4KN/m 3 K=fA+
rH
C B 当边坡系数取1:0.5时，K 值计算如下： Ko1= fA+rH
C
B= 0.42447*1.142+18/15.4/3.2*2.7819=1.501 Ko2= fA+rH
C
B= 0.42447*0.9181+18/15.4/3.2*2.8905=1.445 Ko3= fA+rH
C
B= 0.42447*0.77+18/15.4/3.2*3.1724=1.486 Ko4= fA+rH
C
B= 0.42447*0.6914+18/15.4/3.2*3.621=1.616 Ko5= fA+
rH
C
B=0.42447*0.6133+18/15.4/3.2*4.27=1.82 K=ΣKoi/n=(1.501+1.445+1.486+1.616+1.82)/5=1.574＞1.25 符合要求。

6．结论
基坑开挖采取上部3.2m 放坡比1:0.5，下部4.6m 放坡比1:0.9，大于5.3.1边坡安全稳定系数要求。

符合《建筑边坡工程技术规范》（GB50300-2002）中二类边坡圆弧滑动法稳定安全系数要求。

基坑边坡整体安全稳定。
