多层交换机静态路由实验

交换与路由技术实习第2次上机实验任务和要求一、【实验目的】：1． 掌握交换机、路由器不同连接时，接口配置的方法 2． 理解交换机不同接口的作用和效果3． 掌握不同拓扑结构下的交换机、路由器的静态路由综合配置 4． 熟练掌握静态路由的配置5． 熟练掌握三层交换机中静态路由的配置6． 掌握多层结构中交换机与路由器的静态路由的综合配置 7． 掌握默认路由的使用8． 理解和掌握路由表中各项的意义二、【实验任务】：1． 复习：简单静态路由的配置，分别用以太网口和串口测试相关配置。

注意点：1） 两台路由器之间的连接口在同一网段，由自己设置，不能与同一台路由器的另一端口在同一网段内2） 用SHOW IP ROUTE 了解每一台路由器的直连端口，及直连路由 3） 对非直连的要达到的目标网络，用IP ROUTE 来指定静态路由2． 扩展：三层交换机中静态路由的配置left router rightrouter 服务器端 客户端172.16.0.110.0.0.1left router right router f 1/0f 1/0172.16.0.110.0.0.1提示：1）如果两台三层交换机之间采用划分VLAN 1的方法，则：⏹先创建VLAN，再将对应口划入VLAN中⏹在三层交换机上，创建每一个VLAN的SVI接口。

即为对应VLAN计算机的网关。

在交换机的端口没有连接任何线缆时，在路由表中是显示不出SVI的静态路由的⏹左右两台三层交换机之间的连接属于同一VLAN，如VLAN1 ，但左边的SVI与右边的SVI不同，如左边一个为192.168.1.1，右边一个为192.168.1.254⏹对方三层交换机的每一个VLAN的网络，均必须在本三层交换机中用静态路由指定。

如左边三层交换机中用ip route 192.168.4.0255.255.255.0 192.168.1.254⏹这种方法的好处在于两个三层交换机之间对于不同的VLAN能隔离广播。

实验报告13核心路由交换技术班级【实验目的】理解三层交换机进行路由的原理和具体实现拓扑 理解三层交换机静态路由的配置方法 【背景描述】当两台三层交换机级联时，为了保证每台交换机上所连接的网段可以和另一台交换 机上连接的网段互相通信，最简单的方法就是静态路由。

【实现功能】在三层交换机上用静态路由实现网络互连。

【使用设备】【工作原理】1.在交换机A 和交换机B 上分别划分基于端口的 VLAN>2.测试没有静态路由与有静态路由 PC 机之间的连通性。

【注意事项】该实验所需要的简单实验拓扑。

请用模拟器做完所有的实验步骤之后再截图，要求在图上标注配置，包括三层交换机的各个接口、对应ip 和掩码；PC 的网关、ip 和掩码。

课程名称 实验名称三层交换机静态路由配置姓名学号 实 验 目 的实 验 内 容实 验 拓 扑 图本次实验步骤用思科模拟器。

使用两台三层交换机 SwitchA 、SwitchB ，之间用交叉线连接 F0/24端口。

四台PC 用 做测试。

实验步骤：参看电子书一一CCNA 指导手册实验三十八。

步骤1先根据描述搭建拓扑、进行连线。

两台三层交换机 SwitchA 、SwitchB ，之间用交叉线连接F0/24端口注意：在做与路由相关的实验中，对于测试 PC 往往需要正确配置网关，才能使用网络设备的路由功能。

步骤2配置交换机的VLAN 信息在 Switch-A 上划分 vian10、vlan20、vian100Switch-A(co nfig>#vla n 10Switch-A(co nfig>#i nt range f0/1 - 8Switch-A(c on fig-if-ra nge>#switchport mode accessSwitch-A(c on fig-if-ra nge>#switchport access via n 10 Switch-A(c on fig-if-ra nge>#exit Switch-A(config>#vian 20Switch-A(co nfig>#i nt range fO/9 - 16Switch-A(c on fig-if-ra nge>#switchport mode access Switch-A(c on fig-if-ra nge>#switchport access via n 20 Switch-A(con fig-if-ra nge>#exit Switch-A(co nfig>#vla n 100 Switch-A(co nfig># int fO/24CQ/E4 192.169.1DO.SJ/1m. L&E.3fl.f1t^2.16«.2D.1011921 IH . aiFC-FT PC6192. LttB.4D. 1192.160 30 L01lffi.lBB.3QlPC1 : 192.168.10.101/24网关： 192.168.10.1， 用直连线接 SwitchA 的 f0/1 接口。

实验四静态路由配置1、设备连接：在模拟界面中添加两台交换机，两台路由器，四台主机，分别点击端口连线，如图：2、进入路由器routerA，双击图标，进入配置界面，输入命令<Quidwqy>system 进入配置模式[Quidway]sysname routerA 命名routerA [RouterA]int e0 进入端口E0[RouterA -Ethernet0]ip addr 10.65.1.3 255.255.0.0 为E0端口配置ip地址[RouterA -Ethernet0]undo shutdown 激活配置[RouterA-Ethernet1]int s1 进入S1端口配置[RouterA-Serial1]ip addrress 10.68.1.1 255.255.0.0 为S1端口配置ip地址[RouterA-Serial1] clock rate 64000 设定同步速率[RouterA-Serial1] undo shutdown[RouterA-Serial1]quit[RouterA]ip routing[RouterA]dis curr 显示配置3、进入路由器routerB，双击图标，进入配置界面，输入命令<Quidwqy>system 进入配置模式[Quidway]sysname routerB 命名routerB [RouterB]int e0 进入端口E0[RouterB -Ethernet0]ip addr 10.66.1.3 255.255.0.0 为E0端口配置ip地址[RouterB -Ethernet0]undo shutdown 激活配置[RouterB-Ethernet1]int s0 进入S1端口配置[RouterB-Serial0]ip addrress 10.68.1.2 255.255.0.0 为S1端口配置ip地址[RouterB-Serial0] undo shutdown[RouterB-Serial0]quit[RouterB]ip routing[RouterB]dis curr 显示配置3、分别为主机PCA、PCB、PCC、PCD配置ip地址和默认网关双击PCA，进入配置界面，输入命令PCA login：rootPassword：linux[root@PCA root]#ifconfig eth0 10.65.1.1 netmask 255.255.0.0[root@PCA root]#route add default gw 10.65.1.3配置PCA的ip地址和默认网关双击PCB，进入配置界面，输入命令PCB login：rootPassword：linux[root@PCB root]#ifconfig eth0 10.65.1.2 netmask 255.255.0.0[root@PCB root]#route add default gw 10.65.1.3配置PCB的ip地址和默认网关双击PCC，进入配置界面，输入命令PCC login：rootPassword：linux[root@PCC root]#ifconfig eth0 10.66.1.1 netmask 255.255.0.0[root@PCC root]#route add default gw 10.66.1.3配置PCC的ip地址和默认网关双击PCD，进入配置界面，输入命令PCD login：rootPassword：linux[root@PCD root]#ifconfig eth0 10.66.1.2 netmask 255.255.0.0[root@PCD root]#route add default gw 10.66.1.3配置PCD的ip地址和默认网关4、测试：双击进入PCA，ping其他三台主机以及路由器routerA的E0、S1端口；路由器routerB的E0、S0端口，发现除了PCB，routerA的E0、S1端口可以ping 通外，其余皆无法ping通。

静态路由实验报告范文[完整版实验二交换实验VLAN及链路冗余实验报告范文].实验二交换实验_VLAN及链路冗余一、实验名称本次实验的实验名称为：交换实验，主要分为以下几个小实验：（1）同一交换机VLAN的划分，也称为交换机端口的隔离；（2）不同交换机上VLAN的划分（3）三层交换机使不同VLAN互通（4）端口聚合提供冗余链路二、实验目的1.同一交换机VLAN的划分在实现同一交换机VLAN的划分实验中，我们主要的目的是理解PortVlan的配置，动手实现在同一个交换机上划分VLAN。

2.不同交换机上VLAN的划分在实现不同交换机上VLAN的划分实验中，我们主要的目的是理解跨交换机之间VLAN的特点，可以动手实现在不同的交换机上划分VLAN。

3.三层交换机使不同VLAN互通在利用三层交换机实现不同VLAN互通的实验中，我们主要的目标是使用三层交换机实现不同VLAN间互相通信。

4.端口聚合提供冗余链路在实现交换机的端口聚合以提供冗余链路的实验过程中，我们的主要目标是理解链路聚合的配置及原理，动手实现交换机端口的聚合。

三、实验设备.二层S2126G-1；PC机4台：PC1，PC2，PC5和PC6以及若干条直连线和交叉线。

四、实验拓扑图1.同一交换机VLAN的划分该实验主要使用了二层交换机S2126G-1和两台PC机PC5、PC6，IP 地址设置、连接端口号的设置如下图（1）所示：图（1）2.不同交换机上VLAN的划分该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（2）所示：图（2）3.三层交换机使不同VLAN互通.该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（3）所示：图（3）4.端口聚合提供冗余链路该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（4）所示：图（4）五、实验内容（步骤）.1.同一交换机VLAN的划分（1）按照实验拓扑图进行网络的连接和配置。

实验报告13版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.b5E2R。

用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.p1Ean。

Users may use the contents or services of this article for personal study, research or appreciation, and othernon-commercial or non-profit purposes, but at the same time,they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee.DXDiT。

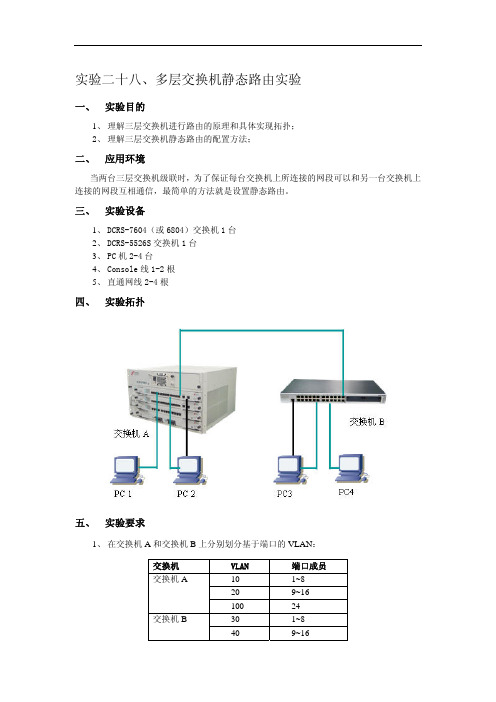

实验十七 多层交换机静态路由实验一、实验目的1．理解三层交换机进行路由的原理和具体实现拓扑；2．理解三层交换机静态路由的配置方法；二、应用环境当两台三层交换机级联时，为了保证每台交换机上所有连接的网段可以和另一台交换机上连接的网段互相通信，最简单的方法就是设置静态路由。

三、实验设备及材料1．DCRS-7604交换机1台2．DCRS-5526交换机1台3．PC机2-4台4．Console线2根5．直通网线若干四、实验拓扑图五、实验内容与要求1．按照网络拓扑图连接网络；2．在交换机A、B(DCS-3926S)上划分两个基于端口的Vlan：Vlan 10和Vlan 20；交换机 Vlan 端口成员10 0/0/1-620 0/0/7-12A(DCRS-7604)100 2430 0/0/1-6B(DCRS-5526)40 0/0/7-12101 243．交换机A和B通过24口级联；4．配置交换机A和B的各Vlan虚拟接口的IP地址如下表所示：交换机 Vlan IP地址25410 192.168.10.20 192.168.20.254A(DCRS-7604)1100 192.168.100.25430 192.168.30.B(DCRS-5526)40 192.168.40.254101 192.168.100.25．PC1－PC4的网络设置为：机器 IP地址 GateWay MaskPC1 192.168.10.101 192.168.10.254 255.255.255.0254 255.255.255.0 PC2 192.168.20.101 192.168.20.254 255.255.255.0 PC3 192.168.30.101 192.168.30.254 255.255.255.0 PC4 192.168.40.101 192.168.40.6．验证配置结果：● 没有静态路由之前PC1与PC2，PC3与PC4可以互通；PC1、PC2与PC3、PC4不通。

华东师范大学计算机科学技术系上机实践报告课程名称：计算机网络工程年级：2013国培计算机班上机实践成绩：指导教师：陆刚、强志成姓名：黄嘉懿创新实践成绩：实验名称：三层交换机静态路由配置学号：50071200103 上机实践日期：2014-6-11座位编号：3组号：4上机实践时间：学时一、实验目的1. 学会计算机和路由器、交换机的连接2. 掌握IP地址的分配和划分子网的方法3. 掌握路由器/交换机的命令行配置二、实验设备1. PC机4台2. 3560三层交换机1台3. 2811路由器1台4. 平行双绞线4根、交叉双绞线1根三、实验原理网络拓扑图如下：通过路由器实现各不同Vlan之间的通信，路由器工作在OSI模型中的第三层，即网络层。

路由器利用网络层定义的“逻辑”上的网络地址（即IP地址）来区别不同的网络，实现网络的互连和隔离，保持各个网络的独立性。

路由器不转发广播消息，而把广播消息限制在各自的网络内部。

发送到其他网络的数据先被送到路由器，再由路由器转发出去。

同一个子网内的主机可以自由通信，不同子网间的主机不能直接通信。

第 1 页共4 页四、实验步骤1、配置各PC的IP地址和子网掩码及默认网关：A：192.168.10.2 255.255.255.0 192.168.10.1B：192.168.20.2 255.255.255.0 192.168.20.1C：192.168.30.2 255.255.255.0 192.168.30.1D：192.168.40.2 255.255.255.0 192.168.40.12、配置路由器Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname RR(config)#int f0/1R(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up R(config-if)#ip addr 192.168.30.1 255.255.255.0R(config-if)#exitR(config)#int f0/0R(config-if)#no shutdown%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up R(config-if)#ip addr 10.0.0.2 255.255.255.0R(config)#ip route 0.0.0.0 0.0.0.0 10.0.0.13、配置三层交换机Switch>enSwitch#conf tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#hostname SwiSwi(config)#vlan 10Swi(config-vlan)#exitSwi(config)#vlan 20Swi(config-vlan)#exitSwi(config)#vlan 30Swi(config-vlan)#exitSwi(config)#int f0/10Swi(config-if)#switchport mode accessSwi(config-if)#switchport access vlan 10Swi(config-if)#exitSwi(config)#int f0/20Swi(config-if)#switchport mode accessSwi(config-if)#switchport access vlan 20Swi(config-if)#exitSwi(config)#int f0/15Swi(config-if)#switchport mode accessSwi(config-if)#switchport access vlan 30Swi(config-if)#exitSwi(config)#interface vlan 10%LINK-5-CHANGED: Interface Vlan10, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up Swi(config-if)#ip addr 192.168.10.1 255.255.255.0Swi(config-if)#exitSwi(config)#interface vlan 20%LINK-5-CHANGED: Interface Vlan20, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up Swi(config-if)#ip addr 192.168.20.1 255.255.255.0Swi(config-if)#exitSwi(config)#int vlan 30%LINK-5-CHANGED: Interface Vlan30, changed state to upSwi(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up ip addr 192.168.40.1 255.255.255.0Swi(config-if)#exitSwi(config)#int f0/24Swi(config-if)#no switchportSwi(config-if)#ip addr 10.0.0.1 255.255.255.0Swi(config-if)# no shutdownSwi(config-if)#exitSwi(config)#ip route 0.0.0.0 0.0.0.0 10.0.0.2Swi(config)#ip routing4、测试各个Vlan是否连通，结果如下：（1）C PING APC>ping 192.168.10.2Pinging 192.168.10.2 with 32 bytes of data:Request timed out.Reply from 192.168.10.2: bytes=32 time=12ms TTL=126Reply from 192.168.10.2: bytes=32 time=13ms TTL=126Reply from 192.168.10.2: bytes=32 time=13ms TTL=126第 3 页共4 页Ping statistics for 192.168.10.2:Packets: Sent = 4, Received = 3, Lost = 1 (25% loss),Approximate round trip times in milli-seconds:Minimum = 12ms, Maximum = 13ms, Average = 12ms（2）C PING BPC>ping 192.168.20.2Pinging 192.168.20.2 with 32 bytes of data:Reply from 192.168.20.2: bytes=32 time=13ms TTL=126Reply from 192.168.20.2: bytes=32 time=9ms TTL=126Reply from 192.168.20.2: bytes=32 time=13ms TTL=126Reply from 192.168.20.2: bytes=32 time=11ms TTL=126Ping statistics for 192.168.20.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 9ms, Maximum = 13ms, Average = 11ms（3）C PING DPC>ping 192.168.40.2Pinging 192.168.40.2 with 32 bytes of data:Reply from 192.168.40.2: bytes=32 time=13ms TTL=126Reply from 192.168.40.2: bytes=32 time=12ms TTL=126Reply from 192.168.40.2: bytes=32 time=10ms TTL=126Reply from 192.168.40.2: bytes=32 time=12ms TTL=126Ping statistics for 192.168.40.2:Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),Approximate round trip times in milli-seconds:Minimum = 10ms, Maximum = 13ms, Average = 11ms实验结果表明无论是否在同一Vlan中，都可以ping通。

三层交换机路由功能配置实验总结三层交换机作为一种网络交换设备，除了基本的交换功能外，还具备了路由功能。

在网络中，路由功能是至关重要的，因为它可以实现不同子网之间的通信。

本文将介绍如何通过三层交换机实现路由功能，并进行实验总结。

一、实验环境本次实验环境如下：1. 三台计算机，分别连接在三个不同的子网中，IP地址分别为：- 192.168.1.2/24- 192.168.2.2/24- 192.168.3.2/242. 三层交换机，具备路由功能，连接以上三个子网。

二、实验步骤1. 配置三层交换机的接口IP地址三层交换机需要为每个接口分配IP地址，以便能够在不同的子网之间进行路由转发。

在本次实验中，我们需要为三个接口分别配置IP 地址：- 接口 VLAN 1：192.168.1.1/24- 接口 VLAN 2：192.168.2.1/24- 接口 VLAN 3：192.168.3.1/24可以通过以下命令进行配置：```interface vlan 1ip address 192.168.1.1 255.255.255.0no shutdowninterface vlan 2ip address 192.168.2.1 255.255.255.0no shutdowninterface vlan 3ip address 192.168.3.1 255.255.255.0no shutdown```2. 配置路由为了实现不同子网之间的通信，需要在三层交换机中配置路由。

在本次实验中，我们需要将两个子网之间的路由添加到路由表中。

假设需要从192.168.1.0/24子网中的计算机访问192.168.3.0/24子网中的计算机，需要将192.168.3.0/24子网的路由添加到路由表中。

可以通过以下命令进行配置：```ip route 192.168.3.0 255.255.255.0 192.168.2.2```其中，192.168.3.0 255.255.255.0表示需要访问的目标子网，192.168.2.2表示下一跳路由器的IP地址。
