光模块作用和使用方法
光模块是光纤通信中的重要组成部分，主要实现光信号传输过程中的光电转换和电光转换功能。

它由光电子器件（光发射器和光接收器）、功能电路和光接口等部分组成，工作在OSI模型的物理层，是光纤通信系统中的核心器件之一。

光模块的作用主要有：
1. 实现光电转换和电光转换：光模块中的光电子器件可以将电信号转换成光信号，通过光纤传送后，光信号再被转换成电信号，从而实现数据的传输。

2. 传输距离远：由于光的传播速度非常快，且光纤的传输损耗比电缆低很多，因此光模块可以支持较远距离的数据传输。

3. 传输速度快：光模块的传输速率通常很高，可以达到1Gbps、10Gbps
甚至更高。

4. 安全性高：由于光信号在传输过程中不易受到干扰，且很难被窃取，因此光模块可以提供较高的数据传输安全性。

使用光模块的方法如下：
1. 确定所需的光模块类型和规格，例如传输速率、传输距离、接口类型等。

2. 确认所使用的光纤类型和长度，并确保光纤连接器的清洁和完好。

3. 将光模块插入到交换机或路由器等设备的光模块插槽中，确保连接牢固。

4. 通过设备的控制面板或管理界面，配置光模块的参数和设置，例如波特率、数据速率、链路状态等。

5. 启动设备，并进行测试和调试，确保光模块正常工作并能够实现稳定的数据传输。

需要注意的是，由于光模块的制造工艺和材料较为特殊，需要专业的技术和设备支持，因此在使用过程中应遵循制造商提供的操作规范和建议。

同时，由于光模块的价格较高，使用时应避免浪费和过度使用。

光模块测试设备基本使用光模块测试设备是用于测试光纤通信设备的工具，主要包括光源和光功率计。

光源用于产生光信号，光功率计用于测量光信号的功率。

通过测试设备可以判断光模块的性能和质量，确定其是否符合规格要求。

下面将介绍光模块测试设备的基本使用方法。

首先，我们需要对光源进行设置和校准。

使用前需要将光源与电源连接，并按照说明书上的要求调节功率。

一般来说，我们可以通过旋钮或按钮来调整光源的功率输出。

在设置光源后，我们还需要对其进行校准，以确保其输出功率的准确性。

校准的方法一般是使用已知功率的参考器进行比对，然后调整光源的功率输出。

校准完成后，我们可以将待测光模块与光源相连。

接下来，我们需要对光功率计进行设置和校准。

将光功率计与电源连接，并根据说明书调整仪器的参数，如波长和功率范围等。

然后，将光功率计的接收端连接到待测的光模块输出端。

在连接之前，我们需要确保光纤连接的质量良好，没有损坏或松动的情况。

接收端和光模块的连接一般是通过光纤连接器实现的，可以使用光纤连接器盒或者直接单纤插入的方式进行连接。

当光源和光功率计都设置好之后，我们可以进行测试了。

首先，打开光源和光功率计的电源，并等待一段时间，使其稳定工作。

然后，按下光功率计上的测量按钮，光功率计会开始测量光功率。

在测量的过程中，我们可以观察光功率计上的显示屏，可以看到功率的数值和单位。

同时，我们还可以记录测量结果，以备后续分析和对比。

在测试过程中，我们可以通过改变光源的功率输出来观察光功率计的响应。

一般来说，我们会在光功率计上绘制一个功率变化曲线，以表示不同功率下的光信号强度。

这样可以帮助我们了解光模块的性能和稳定性。

在测试过程中，我们还可以通过改变测量的波长来测试光模块的多波段性能。

此外，我们还可以使用光源和光功率计进行其他类型的测试，如插损测试和反射损耗测试等。

插损测试是用于测量光模块在信号传输过程中的损耗情况，反射损耗测试是用于测量光信号在接口处的反射情况。

光模块测试主要参数以下是光模块测试的主要参数介绍：1. 光功率（Optical Power）光功率是指光模块发射端输出的光信号的功率水平。

光功率测试可以通过光功率计来实现，通常以分贝毫瓦（dBm）为单位进行表示。

2. 光损耗（Optical Loss）光损耗是指信号在传输过程中由于光纤连接或其他原因所引起的光功率的损失。

光损耗测试主要是测量光模块与其他光设备之间的接口损耗，包括传输过程中的插入损耗和回收损耗。

3. 光电转换效率（Opto-electrical Conversion Efficiency）光电转换效率是指光模块接收端将光信号转换为电信号的效率。

测试光电转换效率主要是通过测量光模块接收端的灵敏度来实现，灵敏度一般以dBm为单位进行表示。

4. 信号传输性能（Signal Transmission Performance）信号传输性能是指光模块在传输过程中对信号的传输能力和稳定性。

主要包括信号的带宽、传输速率、位错率（BER）、抖动等指标的测试。

5. 工作温度范围（Operating Temperature Range）工作温度范围是指光模块可以正常工作和保证性能稳定的温度范围。

测试工作温度范围通常通过放置光模块在高温和低温环境中进行长时间加热和冷却来实现。

6. 可靠性（Reliability）可靠性是指光模块在一定时间内能保持稳定的工作性能和质量特征。

测试可靠性主要包括长时间工作寿命测试、抗振动、抗震动、抗湿度、耐热、耐寒等环境测试。

7. 过程参数（Process Parameters）过程参数是指光模块制造过程中的关键参数，包括工艺性能、传感器性能、精度等。

测试过程参数可以通过检查光模块的制造过程和运行日志来实现。

总结：以上所列举的光模块测试主要参数是对光模块性能和可靠性进行评估的关键指标。

通过光功率、光损耗、光电转换效率、信号传输性能、工作温度范围、可靠性和过程参数等参数的测试，可以确保光模块的质量和性能符合规定的标准和要求。

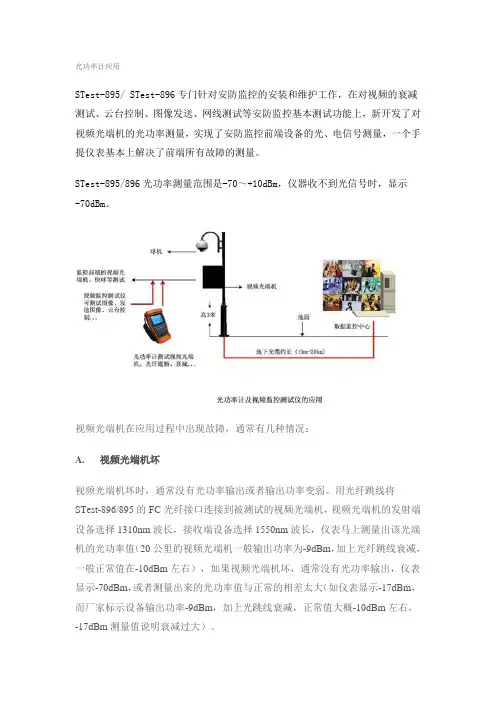

光功率计应用STest-895/ STest-896专门针对安防监控的安装和维护工作，在对视频的衰减测试、云台控制、图像发送、网线测试等安防监控基本测试功能上，新开发了对视频光端机的光功率测量，实现了安防监控前端设备的光、电信号测量，一个手提仪表基本上解决了前端所有故障的测量。

STest-895/896光功率测量范围是-70～+10dBm，仪器收不到光信号时，显示-70dBm。

视频光端机在应用过程中出现故障，通常有几种情况：A.视频光端机坏视频光端机坏时，通常没有光功率输出或者输出功率变弱。

用光纤跳线将STest-896/895的FC光纤接口连接到被测试的视频光端机，视频光端机的发射端设备选择1310nm波长，接收端设备选择1550nm波长，仪表马上测量出该光端机的光功率值（20公里的视频光端机一般输出功率为-9dBm，加上光纤跳线衰减，一般正常值在-10dBm左右），如果视频光端机坏，通常没有光功率输出，仪表显示-70dBm，或者测量出来的光功率值与正常的相差太大（如仪表显示-17dBm，而厂家标示设备输出功率-9dBm，加上光跳线衰减，正常值大概-10dBm左右，-17dBm测量值说明衰减过大）。

B.光纤断开光纤因施工或其它原因造成中断时，视频光端也无法正常传输。

在视频光端机的发射端或接收端，松开FC光纤连接跳线，连入视频综合测试仪的FC光纤接口进行测试，测量对端视频光端机经过光纤传输的光功率值，如果光纤断开，则仪表接收不到光功率，显示-70dBm。

如果对端的视频光端机设备的光功率输出正常，而经过光纤传输后接收不到光信号，仪表显示-70dBm，说明光纤传输断开（光缆断开或光纤跳线断开）。

C.光纤衰减过大光纤老化、人为损害、光纤跳线质量差等会造成光纤损耗过大，光纤损耗过大，或处于通信临界状态，会造成视频光端机时通时断。

按上面“二”所述，20公里的光纤损耗大概11.6dB，如果视频光端机的发射功率为-9dBm，接收灵敏度为-27dBm，经过20公里的光纤传输后仪表测量出来的光功率值为-20dBm左右，远远大于光端机的接收灵敏度-27dBm，则视频光端机可以稳定的通信。

sfp 光模块使用手册一、概述SFp光模块是一种小型化、高性能的光纤模块，采用LC/UPC或APC连接器，具有低插入损耗、高带宽和低成本等优点。

它支持多种传输距离和传输速率，可广泛应用于各种光纤网络中。

二、规格参数SFp光模块的规格参数如下：传输速率：1Gbps、10Gbps、40Gbps等传输距离：多模光纤（MMF）模式下支持2公里、5公里、10公里等多种距离；单模光纤（SMF）模式下支持10公里、40公里、80公里等多种距离连接器类型：LC/UPC或APC插入损耗：≤0.3dB偏振模色散：≤0.5ps回波损耗：≥50dB（UPC）/≥35dB（APC）最大功耗：≤0.9W三、使用方法使用SFp光模块前需要先确定网络设备的接口类型和传输距离，然后选择相应的光模块和光纤跳线。

以下是使用SFp光模块的步骤：确定网络设备的接口类型和传输距离，选择相应的SFp 光模块和光纤跳线。

打开网络设备的机箱，找到光模块插槽，将光模块插入插槽中，确保模块与插槽对齐。

使用螺丝将光模块固定在插槽中。

使用光纤跳线连接光模块和光纤网络设备或光纤面板。

确保连接器端面清洁，插入时要轻、快，避免过度用力。

在连接完成后，测试光模块的连通性和传输速率，确保其正常工作。

在使用过程中，定期检查光模块和光纤跳线的连接情况，确保其保持良好状态。

四、注意事项在使用SFp光模块时，需要注意以下几点：避免在高温和高湿度的环境下使用光模块，以免影响其性能和使用寿命。

在安装和拆卸光模块时，要轻拿轻放，避免剧烈震动或碰撞。

在使用过程中，要定期检查光模块和光纤跳线的连接情况，确保其保持良好状态。

在更换光模块时，要选择与原设备兼容的品牌和型号，以确保其正常工作。

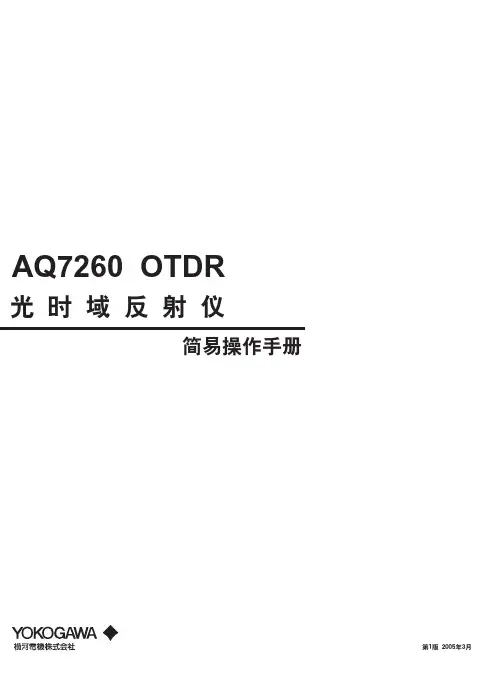

AQ7260 OTDR光时域反射仪 简易操作手册第１版　２００５年３月前言感谢您购买ＡＱ７２６０。

本操作手册循序渐进地介绍了实际测量工作流程，简单的仪表操作，使初学者容易上手。

同时我们还提供AQ7260用户手册（英文版），该手册介绍仪表的所有功能以及使用时的安全注意事项。

使用前请阅读两本手册。

目录第一章　测量前的准备事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－１　连接光模块和连接适配器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２　打开电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２－１　连接电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－２－２　接通电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１－３　连接测量光纤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３第二章 按键和显示画面说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－１　按键．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－２　显示画面．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２－３　画面显示设定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５第三章　测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１　使用单键进行自动测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－１　开始测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－２　停止测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３－１－３　确认和改变测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７３－１－４　初始化测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８３－２　手动测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９３－２－１　设置测量条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９３－２－２　实时测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０３－２－３　平均化操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１３－２－４　放大、缩小和移动波形．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１３－２－５　距离测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２３－２－６　测量连接损耗．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１４３－２－７　测量回波损耗量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５３－３　自动搜索．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６第四章　测量数据的记录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７４－１　保存．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７４－２　调用．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１９４－３　删除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０４－４　打印．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－４－１　打印显示画面．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－４－２　打印文件数据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２１４－５　复制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３1第五章　输入字符．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－１　输入标签．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－１－１　输入英文字符和数字．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４５－２　编辑字符序列．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－１　删除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－２　追加．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５５－２－３　改变字符．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２６第六章　停止测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１　关闭仪表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１－１　确认仪表已完成测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－１－２　切断电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７６－２　如何拆卸光纤．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７第七章　故障诊断．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８７－１　注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８７－２　术语表．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８2第一章　测量前的准备事项１－１　连接光模块和连接适配器主机、模块和可选模块的构成。

光模块怎么使用我们挑选购买好合适的光模块之后，需要让专业的人员去使用安装它。

安装和卸载光模块都需要用规定的方法。

我们以SFP光模块为例，来讲解光模块的使用方法。

首先我们需要选择光模块，如何选择合适的光模块？有两个要点，具体如下：（1）确定所需的传输距离SFP光模块有150m、300m、10km、40km等不同传输距离，你可以根据实际的应用情况，来选择合适的SFP光模块。

（2）确定波长的限制或要求不同类型的SFP光模块能满足不同的波长要求，一般在SFP+光模块的顶部、底部或侧面有一个标签。

标签将说明此款光模块的基本信息，方便你辨别和选择合适的光模块。

光模块安装第一步：带上防静电手套；防止静电损伤。

要用力将模块插到底，听到“啪”的声音或感到轻微震动，表示模块卡锁卡到位。

光模块卡锁没卡到位时，金手指和单板上连接器微接触，链路有可能连通，但是在震动、碰撞等情况下，光模块会发生瞬断、甚至松动等故障。

第二步：拿出光模块，注意正反不要颠倒；将铜网络线插入SFP电口模块的RJ-45接口，要求动作轻缓、正对着光口插入，用力过猛或斜着插入，有可能会损坏光模块。

第三步：将SFP光模块沿交换机SFP槽的导轨轻轻推入，直到与主机槽底紧紧相接；把SFP电口模块的锁扣扳下，将拉手拉到和光口约90度位置后缓慢拔出，拔出时不能太用力或是拉手没到位就拔出，有可能会对光模块屏蔽罩造成损坏。

光模块卸载第一步：把SFP光纤模块的锁扣扳下第二步：直接将SFP光纤模块平行拔出即可第三步：拿出防尘帽子，盖住SFP电口模块光口，防止光口长期暴露而受损。

注意事项：1、防静电措施无论是在室内还是室外，使用光模块时必须采取防静电措施，必须保证在佩戴好防静电手套或防静电手环的情况下用手接触光模块。

2、取放操作拿取光模块时严禁触摸光模块金手指，而且必须保证轻拿轻放，防止光模块受到压迫和磕碰，如果取放时不慎磕碰，那么不建议再使用该光模块。

3、插拔方法在安装光模块时首先需用力将其插到底，然后感到轻微的震动或者听见“啪”的声响，代表光模块卡锁卡到位。
