无功补偿几种补偿方式的优缺点

基于电力系统常见无功补偿方式分析与讨论电力系统常见的无功补偿方式有静态补偿和动态补偿两种。

静态补偿主要包括并联电容器补偿和串联电感器补偿。

并联电容器补偿是通过并联连接电容器组来提供无功功率，以消除电力系统中的无功功率缺口。

电容器的无功功率和电压成正比，通过调整并联电容器的容量，可以实现无功功率的控制。

并联电容器补偿的优点是结构简单，容量可调节，具有较低的损耗和较高的响应速度。

动态补偿主要包括静态同步补偿(SSC)、STATCOM和SVC。

静态同步补偿(SSC)是一种将无功功率转换为有功功率的设备，可以通过调节电流的相位角来实现对无功功率的控制。

SSC主要包括同步电机和发电机组，可以通过电源的调节，在电力系统中提供无功功率补偿。

STATCOM是一种通过控制所连接的电容器组和可逆式变频器来实现对无功功率的控制的设备。

STATCOM可以根据电网的需求，调节电容器的电压和频率，实现无功功率的传输和补偿。

配电网四种无功补偿方式的比较电力系统中的电压与无功功率的状况密切相关，电力系统中的变化，特别是无功功率的变化，会使电力线路和变压器的电压损耗发生变化，并引起各节点电压的变化，随着电力系统装机容量的日益递增，而网络建设尤其是配电网的建设明显滞后，使10KV及以下配电网的损耗问题日益突出。

合理选择无功补偿方案和补偿容量，能有效提高系统的电压稳定性，保证电网的电压质量，提高发、输电设备的利用率，降低有功网损和减少发电费用。

标签：配电网；无功补偿；方式比较1配电及低压系统无功补偿种类无功补偿的补偿方式按照电压等级可分为高压补偿和低压补偿，其中高压补偿又分为一次侧补偿和二次侧补偿，低压补偿分为随机补偿、随器补偿和跟踪补偿。

按照投切方式可以分为静态补偿、动态补偿和动静相结合的补偿方式。

按照补偿地点划分可以分为四种，分别是：变电站高压补偿、线路分布补偿、变压器低压母线补偿和低压用户分散补偿。

每一种补偿方式都有自己的优势，必须结合农网的实际情况，进行综合对比。

按照“分层分区、就地补偿”这一原则，选用合理的无功补偿方案。

1.1变电站高压补偿变电站补偿是将电容器组连接在变电站的二次母线上，大多数采用静态补偿，也有投切方式的电容器组，但比较少。

开关设备主要选用断路器，对电容器组可实现较为完善的保护。

高压断路器的种类有油断路器、空气断路器、六氟化硫断路器、真空断路器和磁吹断路器，目前国内大多采用六氟化硫断路器，因为它的性能好，体积小，而且造价低。

由于农村变电站容量较小，因此，电容器组的安装容量大都在10000kVar以下，布置方式可专设电容器室或室外布置。

变电站补偿对农网的降损作用很小，但在下级补偿不够完善的情况下，它是保证总受电端功率因数达到考核标准的不可缺少的一种补偿方式。

高压补偿是无功平衡的一个重要组成部分，很多企业，尤其是是大中型企业存在很多高压负载，比如高压电动机、变压器、电炉等。

高压补偿的特点是电压高、补偿容量大，是低压的几倍到几十倍之多。

无功补偿的多种方式及各自的优缺点有哪些无功补偿是指通过投入无功功率来改善电力系统的功率因数和电压质量。

无功补偿的多种方式根据实现的方法和装置的种类，可以分为静态无功补偿和动态无功补偿。

下面将对这两种方式及其各自的优缺点进行详细说明。

静态无功补偿常见的方式有电容补偿、电抗补偿和混合补偿等。

电容补偿主要通过并联接入电容器的方式进行，它能够提高电力系统的功率因数，提高电源的容量利用效率，减小线路功率损耗，并改善电压的稳定性。

电容补偿的优点有：1.无需响应时间，能实现快速无功补偿；2.功率因数改善明显，系统稳定性较好；3.维护成本低，装置体积小；4.可靠性高，寿命长。

但电容补偿也存在一些缺点：1.稳态补偿效果受负荷变化的影响较大；2.补偿效果受谐波干扰的限制；3.对电源电压波动敏感，需配合电压调整设备。

电抗补偿主要通过串联电抗器的方式实现，它能够提高电力系统的电压质量，改善电网稳定性，减小潮流损耗，提高电能质量。

电抗补偿的优点有：1.对电源电压波动不敏感，较适合对电力系统进行长距离补偿；2.补偿稳态性能好，可适用于任意负荷；3.能抵抗系统谐波干扰。

电抗补偿的缺点是：1.响应速度较慢，不能实现快速的动态无功补偿；2.在低频部分容易产生谐振问题；3.需要较大的设备体积和投资成本。

混合补偿通常综合了电容补偿和电抗补偿的优点，通过同时串联接入电容器和并联接入电抗器的方式进行补偿。

混合补偿的优点有：1.能够综合利用电容补偿和电抗补偿的优点，使补偿效果更好；2.适用于各种负荷类型和负荷变化的场合；3.能够抑制谐波，提高电压质量；4.稳态和动态补偿效果均较好。

混合补偿的缺点是：1.需要更大的设备容量，增加了投资成本；2.响应时间相对较长。

动态无功补偿是指通过高速的开关装置来实现无功功率的补偿。

常见的动态无功补偿装置包括静态无功发生器(SVG)、静止补偿装置(SSC)和可变补偿器(VSC)等。

动态无功补偿的优点有：1.响应速度极快，可以实现毫秒级的无功补偿；2.能够实现连续调整补偿功率，适应负荷变化；3.能够抑制谐波，提高电压质量；4.对电源电压波动不敏感。

数据中心无功补偿方式比较随着我国大型数据中心日益增长的巨大耗电量，数据中心的节能受到极大重视，除了设备自身的节能增效外，降低供电线路中的损耗也是数据中心节能的有效措施，这就要求进行无功功率补偿、提高功率因数并达到供电部门的要求。

ΔP为线损，在有功功率P为定值的情况下，功率因数越接近1，线损越小。

无功补偿通常采用的方法主要有3种：低压个别补偿、低压集中补偿、高压集中补偿。

由于数据中心对供电可靠性、连续性要求高，而高压设备的维护和操作危险性高、难度大，因此一般不采用高压集中补偿，仅在有35kV及以上电压等级用户变电站规划的情况下需要考虑高压补偿。

另外若在高压侧补偿，功率因数达到供电公司要求，但仍然会有大量的无功电流流过线路和变压器，造成额外的损耗，虽然功率因数合格了，但未达到无功补偿节能降耗的目的。

低压个别补偿，补偿靠近设备，单机补偿容量小、补偿点多，投资多，可改善设备侧的无功功率，降低线损，节能。

低压集中补偿，在低压进线位置补偿，补偿容量大、补偿点少，投资少，主要解决功率因数不达标的问题，但是对设备侧的无功功率和线损无改善作用。

无功补偿设备及补偿方式的选择要充分考虑大型数据中心负荷用电特性：1．负荷等级高，大型数据中心的IT设备及支持IT运行的空调动力设备是数据中心核心负荷，为一级负荷，占全部负荷的80%以上；2．功率密度高，数据中心机柜由之前的2kW/台提高到5kW/台、8kW/台，刀片服务器机柜满配时，用电量可高达30 kW，相当15kW/㎡。

由于数据中心的功率密度较大，干式变压器最大为2500kVA，大型数据中心内有多台变压器，而IT设备抗干扰要求高，一般会设置专门的IT变压器和动力变压器，根据变压器负载的不同采用的补偿方式也不同。

IT负荷主要为服务器，带有大量电容元件，功率因数很高，低压侧可以不必设置集中的电容补偿装置。

对于动力变压器，需要设置集中电容补偿装置，补充容量要根据负载情况计算得到。

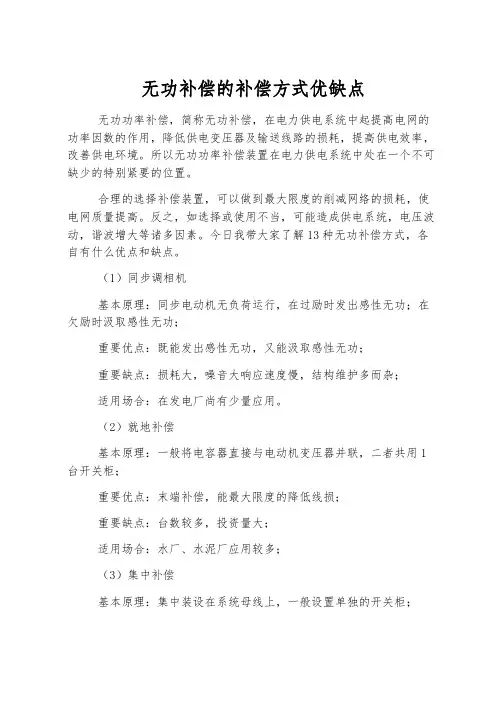

无功补偿的补偿方式优缺点无功功率补偿，简称无功补偿，在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的特别紧要的位置。

合理的选择补偿装置，可以做到最大限度的削减网络的损耗，使电网质量提高。

反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。

今日我带大家了解13种无功补偿方式，各自有什么优点和缺点。

（1）同步调相机基本原理：同步电动机无负荷运行，在过励时发出感性无功；在欠励时汲取感性无功；重要优点：既能发出感性无功，又能汲取感性无功；重要缺点：损耗大，噪音大响应速度慢，结构维护多而杂；适用场合：在发电厂尚有少量应用。

（2）就地补偿基本原理：一般将电容器直接与电动机变压器并联，二者共用1台开关柜；重要优点：末端补偿，能最大限度的降低线损；重要缺点：台数较多，投资量大；适用场合：水厂、水泥厂应用较多；（3）集中补偿基本原理：集中装设在系统母线上，一般设置单独的开关柜；重要优点：可对整个变电所进行补偿，投资相对较小；重要缺点：一般为固定补偿，在负载低时可能显现过补偿；适用场合：适用于负载波动小的系统；（4）自动补偿（机械开关投切电容器）基本原理：采纳机械开关（接触器、断路器）等依据功率因数掌控器的指令投切电容器；重要优点：能自动调整无功出力，使系统无功保持平衡，技术成熟，占地小、造价低；重要缺点：响应时间较慢，受电容器放电时间限制；适用场合：目前主流补偿方式，充足大多数行业用户需求；（5）晶闸管投切电容器基本原理：采纳晶闸管阀组依据功率因数掌控器的指令过零投切电容器；重要优点：响应速度快，无涌流，无冲击；重要缺点：占地面积大，造价高；适用场合：多用于港口等负荷变化快速的场合；（6）晶闸管掌控电抗器基本原理：一般由固定并联电容器和晶闸管掌控的并联电抗器并联构成，通过更改晶闸管导通角更改电感电流，从而掌控整套装置的无功输出；重要优点：响应速度快，无级调整，既能补偿容性无功，又能补偿感性无功；重要缺点：占地面积大，造价高，同时对大多企业用户而言，不需要感性无功；适用场合：多用于钢铁、电气化铁路和输变电系统；（7）磁控电抗器基本原理：通过可控硅掌控励磁电流的大小和铁芯饱和度更改电感电流，从而掌控整套装置的无功输出；重要优点：动态响应，无级调整，双向补偿，晶闸管耐压低，无须多级串联，产生谐波小；重要缺点：响应时间较TCR稍慢，噪声大；适用场合：在高压系统中占有优势；（8）串联补偿基本原理：串联电容器组用来补偿输电线路的电感，以提高线路的输电本领和稳定性。

无功补偿装置的分类及特点无功补偿装置是电力系统中用来改善功率因数的重要设备之一。

它通过补偿无功功率，提高电力系统的效率和稳定性。

根据不同的工作原理和功能，无功补偿装置可以分为静态无功补偿装置和动态无功补偿装置两大类。

本文将对这两类装置的特点进行探讨。

一、静态无功补偿装置静态无功补偿装置是一种通过静态元件来实现无功功率补偿的装置。

主要有电容补偿装置、电抗补偿装置和混合补偿装置。

1. 电容补偿装置电容补偿装置采用电容器来产生无功电流，补偿电网中的感性无功功率。

它主要可以分为固定电容补偿装置和可变电容补偿装置两种类型。

固定电容补偿装置适用于无功负荷变化不大的场合。

它具有简单、可靠的特点，并且成本较低。

但是，由于负载变化时的固定补偿容量不能适应需求，可能导致补偿效果不佳。

可变电容补偿装置能够根据负荷变化自动调整补偿容量，适用于负荷波动较大的场合。

它通过控制开关和电容器的并联或串联连接来实现不同的电容量组合，从而提供灵活的无功补偿调节。

2. 电抗补偿装置电抗补偿装置主要采用电感器来产生无功电流，补偿电网中的容性无功功率。

它主要包括固定电抗补偿装置和可变电抗补偿装置两种类型。

固定电抗补偿装置适用于容性负荷变化不大的场合。

它能够稳定供电系统电压，改善电网的稳定性和功率因数。

但是由于固定电感器无法应对负荷波动，因此其补偿效果受到一定限制。

可变电抗补偿装置能够根据负荷变化自动调整补偿容量，适用于波动性负荷较大的场合。

它通过调节器件的感应度和接入方式实现电抗的动态调节，以满足不同负荷条件下的无功补偿需求。

3. 混合补偿装置混合补偿装置是将电容补偿装置和电抗补偿装置组合在一起使用的装置。

通过合理地选择电容和电抗的组合方式，可以更精确地对功率因数进行补偿。

这种补偿方式在大型电力系统中应用较多，可以提高电网的功率因数、稳定性和可靠性。

二、动态无功补偿装置动态无功补偿装置是一种根据电网运行状态实时调整补偿容量的装置。

主要包括SVG（Static Var Generator）和SVC（Static Var Compensator）。

无功补偿的补偿方式是什么有哪些优缺点无功补偿技术是电力系统中的一种重要的电力调节技术，可有效改善电力系统的稳定性和可靠性，降低电力系统的损耗和运行成本，提高电力系统的利用效率。

无功补偿的目的是补偿电路中的无功功率，并保持电路的功率因数稳定在一个合适的范围内。

无功补偿的补偿方式有很多种，不同的补偿方式具有不同的优缺点。

1.调节变压器调节变压器是一种改变变压器磁通，在变压器一侧引起电压波动，从而达到调节电路无功功率的目的。

调节变压器可以分为静态和动态两种类型。

静态调节变压器利用变压器的磁性饱和特性，在变压器磁导率变化的范围内，改变变压器的磁通密度，从而实现无功功率的调节。

动态调节变压器则利用高速开关器件控制变压器的二次侧绕组的磁通，从而实现无功功率的动态调节。

调节变压器的优点是调节速度快，响应时间短，但缺点是设备成本高、功率密度小、效率低。

2.电容器电容器作为一种常见的无功补偿设备，具有成本低、体积小、功率密度大、补偿效果好等优点。

电容器的补偿原理是在电路中并联一定的电容器，引入一定的无功电流，使得总无功功率为零，从而改善功率因数。

电容器可以分为固定电容器、针对电力系统中的变化而设计的自动无功补偿装置、可调节型电容器等三种类型。

固定电容器补偿效果稳定，但仅适用于负载功率变化较小的情况；自动无功补偿装置与可调节型电容器适用范围更广，可以根据负载变化动态调整电容器的补偿容量，保证电路的功率因数始终保持在合适的范围内，但设备成本较高，需要考虑调节过程中引起振荡等问题。

3.电抗器电抗器也是一种常见的无功补偿设备，其应用范围广泛，适用于配电系统、变电站、发电厂的无功补偿。

电抗器的补偿原理是串联一个适当的电感器，引入一定的无功电流，使得总无功功率为零，从而改善功率因数。

电抗器可以分为固定电抗器、切换电抗器和可调节电抗器等三种类型。

固定电抗器结构简单、成本低、补偿效果稳定，但只能对固定负载进行补偿；切换电抗器可以根据负载变化动态调整电抗器的补偿容量，但在切换时会引起瞬间开路，造成电压波动，被限制在单独电路中应用；可调节电抗器具有容量变化范围大，补偿效果好等优点，但设备总成本高、容量较大的可调节电抗器动态调整相对比较慢。

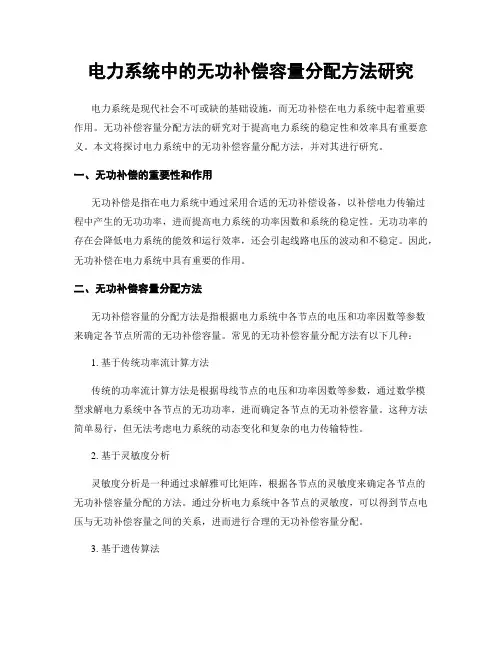

电力系统中的无功补偿容量分配方法研究电力系统是现代社会不可或缺的基础设施，而无功补偿在电力系统中起着重要作用。

无功补偿容量分配方法的研究对于提高电力系统的稳定性和效率具有重要意义。

本文将探讨电力系统中的无功补偿容量分配方法，并对其进行研究。

一、无功补偿的重要性和作用无功补偿是指在电力系统中通过采用合适的无功补偿设备，以补偿电力传输过程中产生的无功功率，进而提高电力系统的功率因数和系统的稳定性。

无功功率的存在会降低电力系统的能效和运行效率，还会引起线路电压的波动和不稳定。

因此，无功补偿在电力系统中具有重要的作用。

二、无功补偿容量分配方法无功补偿容量的分配方法是指根据电力系统中各节点的电压和功率因数等参数来确定各节点所需的无功补偿容量。

常见的无功补偿容量分配方法有以下几种：1. 基于传统功率流计算方法传统的功率流计算方法是根据母线节点的电压和功率因数等参数，通过数学模型求解电力系统中各节点的无功功率，进而确定各节点的无功补偿容量。

这种方法简单易行，但无法考虑电力系统的动态变化和复杂的电力传输特性。

2. 基于灵敏度分析灵敏度分析是一种通过求解雅可比矩阵，根据各节点的灵敏度来确定各节点的无功补偿容量分配的方法。

通过分析电力系统中各节点的灵敏度，可以得到节点电压与无功补偿容量之间的关系，进而进行合理的无功补偿容量分配。

3. 基于遗传算法遗传算法是一种模拟自然界遗传过程的优化算法，可以用来求解复杂的优化问题。

在无功补偿容量分配问题中，可以使用遗传算法来寻找最优的无功补偿容量分配方案。

通过对无功补偿容量分配方案进行编码、选择、交叉和变异等操作，可以在求解过程中不断优化无功补偿容量的分配。

4. 基于模糊综合评价模糊综合评价方法是一种将模糊逻辑和数学统计相结合的评价方法，可以用于解决多目标决策问题。

在无功补偿容量分配问题中，可以通过设定一系列的评价指标来对各节点的无功补偿容量进行综合评价，从而得到最优的无功补偿容量分配方案。

无功补偿的三种应用方式：分散补偿、集中补偿、就地补偿引言：近些年，随之电网系统的完善，用电量经营规模的进一步扩大，电力工程的供应紧张使大家想起了降损环保节能，使用了无功补偿装置。

文中系统化详细介绍了低压无功补偿技术，并深入分析每个部件的选型和成套设备装置的技术，并对现阶段无功补偿的问题进行了一定的探讨和科学研究，以求同行业探讨。

1、无功功率并非不作功，它实际上有很大的用途。

它实际上是电感线圈性电磁场贮能与电容器电容性静电场贮能。

在交流电系统中，无功功率就保持稳定。

因为客户大多数是电动机，变压器等电感生负载，务必用容性输出功率来平衡它。

因此，无功补偿常见电力电容器。

据调查，在电网损耗中，10%的损耗为有功功率，而 30%~50%的损耗为无功功率。

海文斯电气案例：煤矿的电动机耗费的电磁能占所耗电量的 70%，而因为设计方案和应用等层面的缘故电动机的功率因素通常较低，一般约为cosφ=0.70。

要想更改这类现况，就必须把无功补偿列入到电网整体规划中，而选用选用无功补偿节能环保，既能够充分挖掘电网发展潜力又能够提升电能质量。

2、无功补偿方式低压无功补偿的总体目标是保持无功的就地平衡，一般采用商业用地方式有三种：分散补偿、集中补偿、就地补偿。

集中补偿一般在主变、配电站，但其补偿路线及变配电站的无功要求，可以填补就地补偿和分散补偿不足差的无功功率。

分散补偿一般高低压配电室室进行，补偿容积依据用电负荷状况尺寸而测算来的。

就地补偿是对大空间的某些负荷进行的，在负荷周边进行补偿，能够较大的降低电力能源的损耗。

这三种补偿方式，以就地补偿实际效果最好是，缺陷是其资金投入大，补偿机器设备利用率不高，有奢侈浪费怀疑。

在一般状况下三种方式相互配合应用，能够将供配电系统的无功补偿到有效的水平。

海文斯电气：以煤矿低压无功补偿设备在动力科的具体运用中的实际效果为例：以动力科回路所供的诸多变压器中的的 2# 变压器为例。

变压器为我矿设备科供电系统回路，在低压侧改装800kvar 无功补偿电容柜，设置 cosφ为 0.95，低于限值则全自动资金投入电容器组。

无功补偿几种补偿方式的优缺点无功功率补偿，简称无功补偿，在电力供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。

合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。

反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。

今天就带大家了解13 种无功补偿方式，各自有什么优点和缺点。

（1 ）同步调相机基本原理：同步电动机无负荷运行，在过励时发出感性无功；在欠励时吸收感性无功；主要优点：既能发出感性无功，又能吸收感性无功；主要缺点：损耗大，噪音大响应速度慢，结构维护复杂；适用场合：在发电厂尚有少量应用。

（3 ）就地补偿基本原理：一般将电容器直接与电动机变压器并联，二者共用台开关柜；主要优点：末端补偿，能最大限度的降低线损；主要缺点：台数较多，投资量大；适用场合：水厂、水泥厂应用较多；3 ）集中补偿基本原理：集中装设在系统母线上，一般设置单独的开关柜；主要优点：可对整个变电所进行补偿，投资相对较小；主要缺点：一般为固定补偿，在负载低时可能出现过补偿；适用场合：适用于负载波动小的系统4 ）自动补偿（机械开关投切电容器）基本原理：采用机械开关（接触器、断路器）等根据功率因数控制器的指令投切电容器；主要优点：能自动调节无功出力，使系统无功保持平衡，技术成熟，占地小、造价低；主要缺点：响应时间较慢，受电容器放电时间限制；适用场合：目前主流补偿方式，满足大多数行业用户需求；5 ）晶闸管投切电容器基本原理：采用晶闸管阀组根据功率因数控制器的指令过零投切电容器；主要优点：响应速度快，无涌流，无冲击；主要缺点：占地面积大，造价高；适用场合：多用于港口等负荷变化快速的场合；（6 ）晶闸管控制电抗器基本原理：一般由固定并联电容器和晶闸管控制的并联电抗器并联组成，通过改变晶闸管导通角改变电感电流，从而控制整套装置的无功输出；主要优点：响应速度快，无级调节，既能补偿容性无功，又能补偿感性无功；主要缺点：占地面积大，造价高，同时对大多企业用户而言，不需要感性无功；适用场合：多用于钢铁、电气化铁路和输变电系统；（7 ）磁控电抗器基本原理：通过可控硅控制励磁电流的大小和铁芯饱和度改变电感电流，从而控制整套装置的无功输出；主要优点：动态响应，无级调节，双向补偿，晶闸管耐压低，无须多级串联，产生谐波小；主要缺点：响应时间较TCR 稍慢，噪声大；适用场合：在高压系统中占有优势；8 ）串联补偿基本原理：串联电容器组用来补偿输电线路的电感，以提高线路的输电能力和稳定性。
