人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一凸透镜成像的规律★★ 3 314二凸透镜成像的实验★★ 4 4一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（1）光路图：如右图；（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。

【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【变式1】如图，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人险信息，并将所拍图像与系统数据库中预先录入的人脸照片模板进行对比。

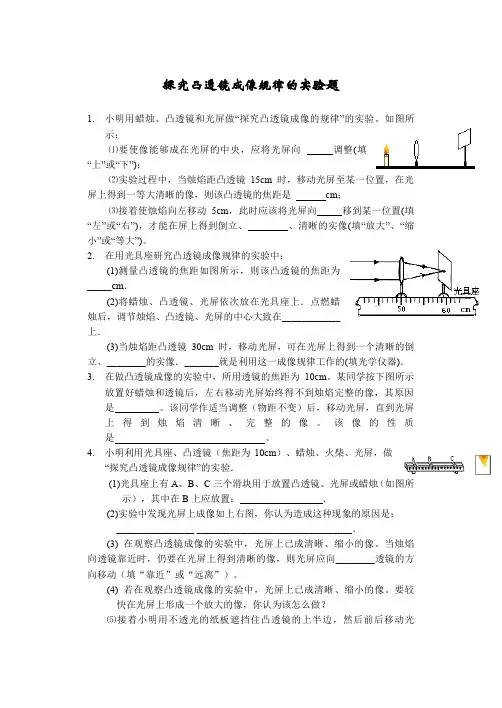

探究凸透镜成像规律的实验题1.小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验。

如图所示：⑴要使像能够成在光屏的中央，应将光屏向调整(填“上”或“下”)；⑵实验过程中，当烛焰距凸透镜15cm时，移动光屏至某一位置，在光屏上得到一等大清晰的像，则该凸透镜的焦距是cm；⑶接着使烛焰向左移动5cm，此时应该将光屏向移到某一位置(填“左”或“右”)，才能在屏上得到倒立、、清晰的实像(填“放大”、“缩小”或“等大”)。

2.在用光具座研究凸透镜成像规律的实验中：(1)测量凸透镜的焦距如图所示，则该凸透镜的焦距为_____cm．(2)将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在____________上．(3)当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个清晰的倒立、________的实像．_______就是利用这一成像规律工作的(填光学仪器)．3.在做凸透镜成像的实验中，所用透镜的焦距为10cm。

某同学按下图所示放置好蜡烛和透镜后，左右移动光屏始终得不到烛焰完整的像，其原因是。

该同学作适当调整（物距不变）后，移动光屏，直到光屏上得到烛焰清晰、完整的像。

该像的性质是。

4.小明利用光具座、凸透镜（焦距为10cm）、蜡烛、火柴、光屏，做“探究凸透镜成像规律”的实验．(1)光具座上有A、B、C三个滑块用于放置凸透镜、光屏或蜡烛（如图所示），其中在B上应放置：．(2)实验中发现光屏上成像如上右图，你认为造成这种现象的原因是：________________ ________________________________．(3) 在观察凸透镜成像的实验中，光屏上已成清晰、缩小的像。

当烛焰向透镜靠近时，仍要在光屏上得到清晰的像，则光屏应向________透镜的方向移动（填“靠近”或“远离”）。

(4) 若在观察凸透镜成像的实验中，光屏上已成清晰、缩小的像。

要较快在光屏上形成一个放大的像，你认为该怎么做？⑸接着小明用不透光的纸板遮挡住凸透镜的上半边，然后前后移动光屏，他________(填“能”或“不能”)在光屏上看到完整的像．像的亮度变______（填“暗”或“亮”）5.在“探究凸透镜成像规律”的实验中：⑴操作前先要把烛焰、凸透镜、光屏放在同一直线上，并调整三者的中心大致在______________，烛焰的像才能呈在光屏的中央。

1．小明同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜。

（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_______cm。

（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_______上，为实验探究做好准备。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止。

生活中________就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的________(凸透镜/凹透镜)，这与____________________________(近视/远视)的矫正相似。

【答案】10 同一高度照像机凹透镜近视【解析】（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，此处即为焦点的位置，由图甲可知，则该凸透镜的焦距为10cm。

（2）为使像成在光屏的中央，实验前将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在同一高度。

（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，此时的物距为40cm，物体在凸透镜的二倍焦距点之外，再移动光屏，在光屏上得到一个清晰倒立缩小的实像像。

生活中照相机就是利用这一成像原理来工作的。

（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，物距变大，根据物近像远像变大的规律可知像成在了光屏的前方，要使像仍成在光屏上，需要一个发散透镜，即凹透镜；凹透镜是用来矫正近视眼的，因此这与近视眼的矫正相似。

故答案为：(1). 10 (2). 同一高度 (3). 照像机 (4). 凹透镜；近视。

2．（7分）如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是．（2）如图，光屏应在区域前后移动，才能得到清晰、倒立、（选填“放大”或“缩小”的实像，根据这一原理人们制成了．（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向（选填“左”或“右”）移动光屏，才能重新得到清晰的像．（4）若实验中将光屏换成平面镜，则从侧面（选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小．【答案】（1）使像成在光屏的中央；（2）③；放大；幻灯机；（3）右；（4）不能；相等．【解析】试题分析：（1）点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在同一高度上，这样才能使像成在光屏的中央；（2）由图知，凸透镜焦距是15cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在30cm刻度线位置时，物距为50cm﹣30cm=20cm，即蜡烛在1倍和2倍焦距，所以此时成倒立放大的实像，像在2倍焦距之外，幻灯机（投影仪）是根据这个原理制成的；（3）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜．当烛焰距凸透镜40cm时，物距大于2f，移动光屏，可在光屏上得到一个清晰的倒立缩小的实像，照相机就是利用这一成像规律工作的；（4）平面镜所称成的像是虚像，光屏上不能承接到像；根据平面镜成像特点可知，像与物的大小相同，所以此时蜡烛在平面镜中成像，像与蜡烛大小相等．考点：凸透镜成像、平面镜成像3．（10分）在“探究凸透镜成像规律”的实验中：（1）由图甲可知，该凸透镜的焦距是 cm。

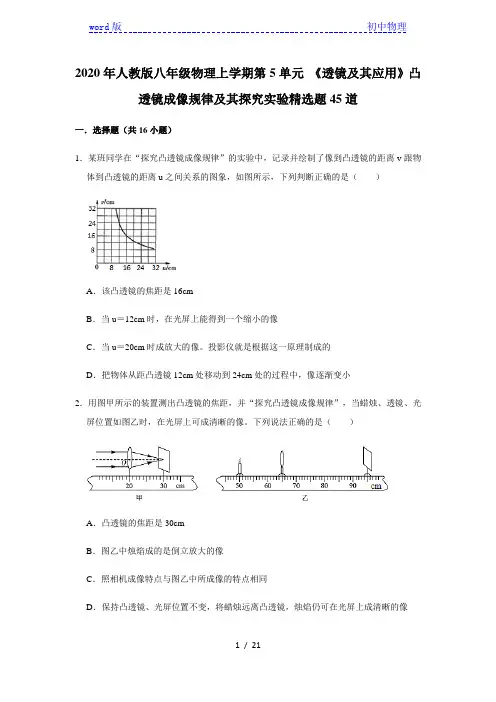

2020年人教版八年级物理上学期第5单元《透镜及其应用》凸透镜成像规律及其探究实验精选题45道一．选择题（共16小题）1．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（）A．该凸透镜的焦距是16cmB．当u＝12cm时，在光屏上能得到一个缩小的像C．当u＝20cm时成放大的像。

投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小2．用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。

下列说法正确的是（）A．凸透镜的焦距是30cmB．图乙中烛焰成的是倒立放大的像C．照相机成像特点与图乙中所成像的特点相同D．保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的像3．小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上（）A．出现手指的实像B．出现手指的影子C．烛焰的像变得不完整D．烛焰的像完整，但变暗4．张强同学在光具座上做“研究凸透镜成像”的实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像。

由此判断，他所用凸透镜的焦距为（）A．一定大于20cm B．一定在10cm到16cm之间C．一定小于8cm D．一定在8cm到10cm之间5．小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（）A．光屏上形成的是烛焰倒立等大的实像B．图中成像特点与照相机成像特点完全相同C．将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，光屏上仍可成清晰的烛焰像D．将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像6．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（）A．光屏上的像是倒立、放大的实像B．光屏上的像是正立、缩小的实像，照相机是根据该原理制成的C．若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，仍可在光屏上得到清晰的像D．若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜7．小红同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像，如图所示，下列说法正确的是（）A．利用这一成像规律可制成投影仪B．实验中，蜡烛越烧越短，光屏上烛焰的像向下移动C．如果用不透明纸将凸透镜的上半部分挡住，光屏上只能成半个烛焰的像，像的亮度减弱D．要使光屏上烛焰的像变小，应将蜡烛远离凸透镜且将光屏靠近凸透镜8．探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离。

初二物理凸透镜成像的规律试题答案及解析1.一支点燃的蜡烛放在凸透镜的主轴上，当物距为25cm时，在凸透镜的另一侧光屏上能得到一个放大的烛焰的像。

那么，当蜡烛移至离凸透镜lOcm时，则烛焰经凸透镜所成的像一定是 ( )A．正立、放大、虚像B．倒立、放大、实像C．正立、放大、实像D．倒立、缩小、实像【答案】A【解析】由“当f﹤u﹤2f，成倒立、放大的实像，v﹥2f”可知， f﹤25cm﹤2f，则12.5 cm﹤f﹤25cm；那么，当蜡烛移至离凸透镜l0cm时，u﹤f，由“当u﹤f时，成正立、放大的虚像，v﹥f”可知，烛焰经凸透镜所成的像一定是正立、放大、虚像。

故选A。

【考点】凸透镜的成像规律2.在“探究凸透镜成像规律”的实验中：（1）蜡烛、凸透镜（焦距为10cm）、光屏依次放在光具座上，要使烛焰的像能呈在光屏的中央，需调节烛焰、凸透镜、光屏的中心大致在上。

当它们处于如图所示的位置时，在光屏上能得到清晰的像，则该像是（填“倒立”或“正立”）、_________（填“缩小” 、“等大”或“放大”）的实像。

（2）将蜡烛稍远离凸透镜，光屏上的像变模糊。

要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏______ ____（填“远离”或“靠近”）凸透镜；②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的_____ __（填“凸透镜”或“凹透镜”）。

【答案】（1）同一高度倒立缩小（2）靠近凹透镜【解析】（1）实验过程中，调整凸透镜和光屏的高度，使蜡烛、凸透镜和光屏三者中心大致在同一高度，目的是使烛焰的像成在光屏的中央。

由题意知，f=10cm，当物距u=30cm时，u＞2f．由凸透镜成像的规律可知，此时凸透镜成倒立、缩小的实像。

（2）将蜡烛稍远离凸透镜，光屏上的像变模糊．凸透镜成实像时，物近像远像变大，因此要再次在光屏上得到清晰的像，①若移动光屏，则应将光屏靠近凸透镜；②凹透镜对光线有发散作用．因此若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的凹透镜，可以使光线推迟会聚。

凸透镜成像规律实验题（含答案）1．（12济宁）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。

2．（12江西）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

3．（12浙江宁波）将蜡烛、焦距为10cm 的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm ，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。

4．（12河南）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”） 看到这个像，原因是__________。

5．（12海南）小青将点燃的蜡烛分别放在如图所示的a 、b 、c 点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

6．（12苏州）如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在＿＿＿＿ 上；当烛焰离凸透镜20cm 时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向 ＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm ，再移动光屏， ＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像． 7．（12扬州）探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向＿＿＿＿＿(上/下)调整。

凸透镜成像规律实验题（含答案）1．（12）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。

2．（12）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

3．（12）将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。

4．（12）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”）看到这个像，原因是__________。

5．（12）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

6．（12）如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在＿＿＿＿上；当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像．7．（12）探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向＿＿＿＿＿(上/下)调整。

（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、＿＿＿＿＿(放大/缩小/等大)的实像, 应用这个原理工作的仪器有＿＿＿＿＿。

凸透镜成像的规律习题（含答案)学校:___________姓名：___________班级：___________考号：___________一、单选题1．今年的元月31日晚，在我国大部分地区都能观看到天文奇观“月全食”。

如图所示是小明用照相机拍摄的月全食照片，对此，下列说法正确的是A．月亮是光源B．若想拍摄到更大的月亮，应增大凸透镜的焦距C．照相机是利用凸透镜成倒立、放大实像的原理工作的D．月食主要是由光的折射现象形成的【答案】B【解析】【详解】A. 月亮不属于光源，故A选项错误。

B. 若想拍摄更大的月亮，根据凸透镜成实像规律，物近像远像变大，应选焦距更长的镜头，增加像距，同时增大照相机暗箱的长度，故B选项正确。

C. 照相机是利用凸透镜成倒立、缩小实像的原理工作的，故C选项错误。

D. 月食天象是由于光的直线传播形成的，故D选项错误。

故选：B.2．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示。

下列判断中正确的是A．该凸透镜的焦距是16cmB．当时，在光屏上能得到一个缩小的像C．当时，成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小【答案】D【解析】【详解】A．观察图片可知，当物距u=16cm时，像距v=16cm，这时物体在二倍焦距上，即：2f=16cm，所以凸透镜焦距是8cm，故A错误；B．因为8cm＜10cm＜16cm，所以这时f＜u＜2f，这时成倒立放大的实像，故B错误；C．当u=22cm时，u＞2f，这时成倒立缩小的实像，照相机是根据这一原理制成的，故C错误；D．当物体成实像时，物距增大，像距减小像变小，那么把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小是正确的，故D正确。

故选：D。

【点睛】掌握凸透镜的成像规律，了解凸透镜移动过程中像距和像的大小变化是解题的关键。

八年级上凸透镜成像规律（含解析）一、单选题1.小明拿着凸透镜在窗户和墙壁之间移动，发现墙壁上出现了一个窗户的像，墙壁、凸透镜和窗户的位置如图所示，则下列说法正确的是( ) .A. 墙壁上出现的是正立、缩小的实像B. 幻灯机是利用图中所示的成像规律工作的C. 向右移动凸透镜，在墙壁上还会出现一个像D. 用白纸挡住凸透镜一半，不能看到窗户完整的像2.如图是探究凸诱镜成像规律的装置，此时光屏上成清晰的像。

下列说法中正确的是（）A. 光屏上的像是一个倒立、放大的实像B. 此凸透镜的焦距小于10cmC. 若将蜡烛移动到30cm处，光屏移动到80cm处，会再次得到一个清晰的像D. 若在蜡烛和凸诱镜之间放一个远视眼镜，将光屏向右移动才能得到一个清晰的像3.在探究凸透镜成像的实验中，先用焦距为10cm的透镜甲进行实验，在透镜右侧的光屏上得到了清晰缩小的实像．接下来不改变发光体和凸透镜的位置，改用焦距为20cm的透镜乙继续进行实验．下列情形可能发生的是（）A. 光屏向右移，能接收到清晰缩小的实像B. 光屏向左移，能接收到清晰放大的实像C. 光屏向左移，能接收到清晰缩小的实像D. 无论怎样移动光屏，都接收不到清晰的像4.小刚在“探究凸透镜成像规律”的实验中，用由发光二极管组成的“上”字屏代替蜡烛，他把“上”字屏放在原来放蜡烛的位置上，如图所示.移动光屏直至看到清晰像.此时他在不透光的白板光屏上看到的是图中的（）A. B. C. D.5.将物体放在距凸透镜40cm处，在透镜另一侧距透镜30cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是( )A. 10cm<f<15cmB. 15cm<f<20cmC. 20cm<f<30cmD. 30cm<f<40cm6.许多家庭的门上都装有防盗门镜(俗称“猫眼”)。

从室内透过防盗门镜向外看，可以看到来客的正立、缩小的像。

由此可以断定，此时防盗门镜的作用相当于一个（）A. 凸透镜B. 凹透镜C. 凸透镜和凹透镜D. 玻璃砖7.如图所示，小刚在做探究凸透镜成像规律的实验时，将凸透镜固定在光具座上50cm刻度线处，将点燃的蜡烛放置在光具座上35cm刻度线处。

⼋年级物理凸透镜成像规律实验题专项训练（含答案）凸透镜成像规律重点实验题专项训练（含答案）【板块⼀】凸透镜成像规律1.在探究凸透镜成像的实验中，（1）让凸透镜正对着太阳，得到图甲所⽰的光路图，由图可知，凸透镜对光线有__________作⽤，该凸透镜的焦距为___________cm。

（2）利⽤图⼄装置进⾏以下操作：①调节烛焰、凸透镜和光屏的⾼度，使它们的中⼼⼤致在同⼀⾼度，其⽬的是使像能成在___________________________。

①当烛焰距凸透镜30cm时，移动光屏，可以在光屏上得到⼀个清晰的倒⽴、_____（选填“放⼤”或“缩⼩”）的实像，在照相机和投影仪中，成像情况与此类似的是______________；①将蜡烛移到距凸透镜5cm处，⽆论怎样调节光屏，光屏上始终接收不到清晰的像，这时应从_______侧透过凸透镜直接观察（选填“左”或“右”）。

（3）下表是⼩华同学实验时记录的⼏组数据：从表中的数据可以看出：当像距⼩于物距时，像⾼与物⾼的⽐值________1；当像距等于物距时，像⾼与物⾼的⽐值________1；当像距⼤于物距时，像⾼与物⾼的⽐值________1。

（选填“⼤于”、“⼩于”或“等于”）（4）在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒⽴清晰的像。

如果去掉光屏，眼睛在A处_______（选填“能”或“不能”）看到这个像，原因是_ _______________________________________________________。

2.⼀个物体在凸透镜前20cm处时，在透镜另⼀侧的光屏上成⼀个倒⽴、缩⼩的实像，则该凸透镜的焦距f符合（）A．10cm＜f＜20cm B．f＞10cmC．f＜10cm D．f＞20cm3.物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒⽴放⼤的像，由此可知，此凸透镜的焦距可能是（）A．6cm B．10cm C．16cm D．20cm 4.在探究“凸透镜成像规律”的实验中，当烛焰、凸透镜、光屏位于如图所⽰的位置时，烛焰在光屏上呈现⼀个清晰放⼤的像。

凸透镜成像规律的探究及其应用专项练习题1.下图是照相机的成像示意图，以下说法正确的是()A.照相机的镜头是凹透镜B.所成的像是正立、缩小的虚像C.要使底板上的像变大，只把镜头前伸就可以D.要在底板上成缩小的像，物距必须大于二倍焦距2.购物支付已进入“刷脸”时代，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。

下列有关说法正确的是()A.摄像头成像利用的是光的反射B.摄像头成像特点与投影仪相同C.“刷脸”时，面部应位于摄像头二倍焦距之外D.“刷脸”时，面部经摄像头成正立、缩小的实像3.小明通过透镜观察“美丽潍坊”四个字，看到的情形如图所示，下列说法正确的是()A.该透镜只能成放大的像B.该透镜可以用作近视眼镜C.该透镜可以用作照相机镜头D.字到透镜的距离小于此透镜的焦距4.(2020·湖南常德中考)如图关于透镜的应用，下列说法正确的是()5.在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏在光具座上的位置如下图所示，这时烛焰在光屏上恰好成一清晰的像，下列说法正确的是()A.凸透镜的焦距可能是10cmB.图中凸透镜成像的特点被应用在了照相机上C.将蜡烛移到光具座40cm刻度线处，保持凸透镜不动，无论怎样移动光屏都接收不到蜡烛的像D.若在蜡烛和凸透镜之间靠近凸透镜放一副近视眼镜，应将光屏向左移动才可再次呈现清晰的像6.在鉴定文物时，考古学家常用放大镜观察文物的细微部分，这时他看到的是、的虚像。

如果在文物上有两条裂纹，其夹角是5°，要想看到的像更大些，应该将放大镜离裂纹稍微些。

若放大镜的放大倍数是10倍，则他看到的角度是。

7.为保障市民的出行安全，交管部门在很多十字路口安装了监控摄像头，它可以拍下违法车辆的现场照片，拍照时，摄像头的镜头相当于一个(选填“凸”或“凹”)透镜，所成的像是(选填“放大”“缩小”或“等大”)的实像，当车辆远离摄像头时，所成的像将会(选填“变大”“变小”或“不变”)。

探究凸透镜成像的规律实验题1．在“探究凸透镜的成像规律”实验中：（1）如图1所示，可知该凸透镜的焦距为______cm；（2）如图2所示，应将光屏向______（选填“上”或“下”）调整，使烛焰、凸透镜、光屏的中心在同一高度，其目的是______；（3）当烛焰距离凸透镜25cm时，移动光屏使光屏上成倒立、______的实像，生活中的______就是利用这个原理制成的；（4）接下来将蜡烛向凸透镜方向移动，若在光屏上还能得到清晰的像，应将光屏______凸透镜（选填“靠近“或“远离”）．2．小明同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜：（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图所示，则该凸透镜的焦距为______cm．（2）正确安装调节好实验装置后，小明同学进一步实验，当把烛焰放在凸透镜25cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立______（选填“放大”或“缩小”）的清晰的实像．（3）应用（2）中描述的凸透镜成像原理，可以制成______（选填“放大镜”、“投影仪”或“照相机”）．（4）当烛焰通过凸透镜在光屏上成一实像时，小明用不透明的纸挡住透镜下半部分，则光屏上所成的像______（选填“完整”或“不完整”）．3．在“探究凸透镜成像规律”的实验中（1）实验装置正确安装并调节后，小芳同学某次实验情景如图所示，此时她在光屏上看到了烛焰清晰的像，生活中的就是利用这一原理制成的．（2）实验过程中，如果用不透明的硬纸板档住凸透镜的上半部分，则光屏上的像A．只出现烛焰像的上半部分 B．只出现烛焰像的下半部分C．出现烛焰完整的像，但像更小了D．像仍然是完整的，且大小不变，只是变暗了（3）如果保持蜡烛和凸透镜的位置不变，把光屏向右移一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个______（选填“近视眼镜”或“远视眼镜”）．（4）实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向上移动，为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，请写出一种可行的方法：______．4．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm．（1）调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，如图所示，这样调整的目的是为了______；（2）把点燃的蜡烛由图示位置移至光具座的14cm刻度处时，需将光屏向______（选填“左”或“右”）移动才能在光屏上成清晰、倒立、______的实像；______就是利用这一成像规律工作的；1 / 3（3）完成实验后，继续模拟远视镜的缺陷，给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏______（选填“远离”或“靠近”）透镜．5．某同学用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验，装置如图所示．（1）要使烛焰的像能成在光屏的中央，应将蜡烛向______（填“上”或“下”）调节．（2）实验过程中，当烛焰距凸透镜20cm时，移动光屏至某一位置，能在光屏上得到一个等大清晰的像，则该凸透镜的焦距是______cm．（3）当烛焰距凸透镜35cm时，移动光屏，可在光屏上得到一个清晰、倒立、______的实像，日常生活中利用这一原理制成的光学仪器是______（填“照相机”、“投影仪”或“放大镜”）．要使烛焰在光屏上所成的像变大，应保持透镜的位置不动，调节蜡烛的位置，同时将光屏______（填“靠近”或“远离”）透镜，直至得到清晰的像．（4）实验中怎样操作，才能在光屏上得到最清晰的像？______．6.如图所示的甲、乙两图分别是“探究平面镜成像特点”和“探究凸透镜成像规律”的实验装置．（1）在“探究平面镜成像特点”的实验中，将点燃的蜡烛A整立在玻璃板前面，再拿一支跟它完全相同的未点燃的蜡烛B在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，这样操作的目的是为了。

凸透镜成像规律试题及答案探究凸透镜成像规律一、单选题：1、物体到凸透镜的距离为u=8cm时，在透镜中看到正立的像，当物体到透镜的距离为u=10cm时，在光屏上看到倒立的像，当物体到透镜的距离为下列各值时，对像的性质判断正确的是（）A．u=20cm时，成倒立缩小的像B．u=15cm时，成正立放大的像C．u=9cm时，成倒立缩小的像D．u=5cm时，成倒立放大的像2、物体到凸透镜距离为10cm时，成倒立放大的实像，当物体到该透镜的距离为18cm时，成倒立缩小的实像，则该凸透镜的焦距f的范围为（）A．10cm＜f＜18cmB．5cm＜f＜9cmC．9cm＜f＜10cmD．18cm＜f＜20cm3、物体通过凸透镜可成（）A．正立、缩小的虚像B．正立、放大的虚像C．倒立、放大的虚像D．正立、放大的实像4、放幻灯时，幻灯片应放在（）A．透镜的焦点以内B．透镜的两倍焦距以外C．透镜焦点以外的任一位置D．透镜两倍焦距以内，一倍焦距以外5、某凸透镜的焦距为10cm，当物体沿主光轴从距离透镜30cm 处向15cm处移动时，则（）A．像变大，像距变大B．像变小，像距变小C．像先变小后变大，像距变大D．像先变小后变大，像距变小二、填空题：6、当物距在1倍焦距和2倍焦距之间时，像距________焦距，得到了________实像．7、在“研究凸透镜成像”的实验中，为了使像成在光屏的中心，必须使烛焰、透镜、光屏的中心大致在___________．实验中，物体距离凸透镜24cm，在光屏上得到一个放大的像，此凸透镜焦距的范围是_________．8、在凸透镜成像时，当物体由很远处以速度v匀速移近，直到接触凸透镜的整个过程中，像与物体间的距离是________，像移动的速度是________．9、物体从焦点处向2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________；像的大小如何变化？________；像的虚实如何变化？________．10、当物体离凸透镜的距离________2倍焦距时，凸透镜成倒立、缩小的实像，这是________的工作原理；当物体离凸透镜的距离在________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离________时，凸透镜成正立的、放大的虚像，这是________的工作原理．三、作图题：11、把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图．12、下图是凸透镜成像规律的示意图，图中A、B、C表示同一物体放在三个不同的位置，请通过画图大致表示出像的位置和像的性质．四、实验探究题：13、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是__________________．15、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．16、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．五、应用设计题：17、小红在探究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能成像呢？”请你帮她设计实验并探究．18、观察教学中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用：________；(2)凸透镜的作用：________；(3)屏幕用粗糙的白布做成：________．参考答案1、A2、B3、B4、D5、A6、大于2倍焦距,倒立、放大7、同一高度;12cm＜f＜24cm8、先减小后增大然后又减小,先小于v后大于v9、变小;变小;不变10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜11、如答图所示12、13、20,1014、9cm＜f＜10cm15、调整烛焰、透镜、光屏,烛焰的中心,同一高度16、(1)凸透镜正对太阳找会聚点(2)量出焦距.简单易行、误差大17、略18、(1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光9、物体从焦点处向2倍焦距以外沿主轴移动，在这个过程中，物体的像距如何变化？________；像的大小如何变化？________；像的虚实如何变化？________．10、当物体离凸透镜的距离________2倍焦距时，凸透镜成倒立、缩小的实像，这是________的工作原理；当物体离凸透镜的距离在________之间时，凸透镜成倒立、放大的实像，这是________的工作原理；当物体离凸透镜的距离________时，凸透镜成正立的、放大的虚像，这是________的工作原理．三、作图题：11、把蜡烛放在离凸透镜远大于2倍焦距的地方，在光屏上出现了明亮、清晰的烛焰的像，如图所示，请完成光路图．12、下图是凸透镜成像规律的示意图，图中A、B、C表示同一物体放在三个不同的位置，请通过画图大致表示出像的位置和像的性质．四、实验探究题：13、在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm，当烛焰在光屏上成倒立、缩小实像时,蜡烛到凸透镜的距离应大于________cm，当蜡烛到凸透镜的距离小于________cm时，通过凸透镜能看到正立、放大的虚像．14、实验题表中为某同学做“研究凸透镜成像”的实验时记录下某透镜的成像情况，由凸透镜成像规律，根据下表可推知该透镜的焦距应是__________________．15、在“探究凸透镜成像规律”的实验中，必须先________，然后把蜡烛、光屏分别置于凸透镜两侧，调整凸透镜和光屏的高度，使它们的中心跟________大致在________．16、在“研究凸运镜成像规律”的实验中，请你设计一个测量凸运镜焦距的简易实验方案，写出实验步骤：(1)________________________(2)________________________评估你的实验方案的优缺点：________．五、应用设计题：17、小红在探究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能成像呢？”请你帮她设计实验并探究．18、观察教学中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用：________；(2)凸透镜的作用：________；(3)屏幕用粗糙的白布做成：________．参考答案1、A2、B3、B4、D5、A6、大于2倍焦距,倒立、放大7、同一高度;12cm＜f＜24cm8、先减小后增大然后又减小,先小于v后大于v9、变小;变小;不变10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜11、如答图所示12、13、20,1014、9cm＜f＜10cm15、调整烛焰、透镜、光屏,烛焰的中心,同一高度16、(1)凸透镜正对太阳找会聚点(2)量出焦距.简单易行、误差大17、略18、(1)改变光路(2)使幻灯片在银幕上成放大的实像(3)使光发生漫反射以便同学们能够看清像，同时白布能反射所有颜色的光五、应用设计题：17、小红在探究完凸透镜成像规律后，产生了这样的一个想法：“凸透镜能够成像，那么凹透镜能不能成像呢？”请你帮她设计实验并探究．18、观察教学中常用的投影仪投影幻灯片，请说明：(1)平面镜的作用：________；(2)凸透镜的作用：________；(3)屏幕用粗糙的白布做成：________．参考答案1、A2、B3、B4、D5、A6、大于2倍焦距,倒立、放大7、同一高度;12cm＜f＜24cm8、先减小后增大然后又减小,先小于v后大于v9、变小;变小;不变10、大于,照相机,1倍焦距和2倍焦距,幻灯机,小于焦距,放大镜11、如答图所示12、13、20,1014、9cm＜f＜10cm15、调整烛焰、透镜、光屏,烛焰的中心,同一高度16、(1)凸透镜正对太阳找会聚点(2)量出焦距.简单易行、误差大17、略18、(1)改变光路(2)使幻灯片在银幕上成放大的实像。

凸透镜成像规律实验题（含答案）1．（12）将一物体分别放在甲、乙两凸透镜前等距离处，通过甲透镜成缩小的像，通过乙透镜成放大的像，由此可推断：甲透镜的焦距＿＿＿＿乙透镜的焦距（选填“小于”、“等于”或“大于”）。

2．（12）在“探究凸透镜成像规律”的实验时，小明将烛焰、凸透镜放在如图甲所示位置，在光屏上正好出现倒立等大的像。

然后，小明将烛焰、凸透镜放在如图乙所示位置，此时能观察到＿＿（选填“正立”或“倒立”）、放大的＿＿像（选填“实”或“虚”）。

3．（12）将蜡烛、焦距为10cm的凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏的中心在同一高度上．移动蜡烛使烛焰距凸透镜25cm，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、＿＿＿＿＿＿＿的实像．根据这一成像规律，请举一个生活中的应用实例：＿＿＿＿＿＿＿。

4．（12）如图所示，在研究凸透镜成像规律的实验中，光屏上呈现了烛焰倒立清晰的像。

如果去掉光屏，眼睛在A 处__________（选填“能”或“不能”）看到这个像，原因是__________。

A5．（12）小青将点燃的蜡烛分别放在如图所示的a、b、c点探究凸透镜成像规律，蜡烛在＿＿＿＿点时，凸透镜右侧光屏上成的像最大，像是＿＿＿＿（选填“正立”或“倒立”）的。

6．（12）如图所示是某实验小组合作探究“凸透镜成像规律”的实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者的中心在同一直线上，并且大致在＿＿＿＿上；当烛焰离凸透镜20cm时，在另一侧光屏上得到一个清晰、倒立、缩小的烛焰的像，随着蜡烛的燃烧，可观察到光屏上的像向＿＿＿＿（上/下）移动；移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，＿＿＿（能/不能）在光屏上得到一个清晰的烛焰的像．7．（12）探究凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向＿＿＿＿＿(上/下)调整。

（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、＿＿＿＿＿(放大/缩小/等大)的实像, 应用这个原理工作的仪器有＿＿＿＿＿。

《凸透镜成像的规律》练习题一、单选题（本大题共20小题，共40.0分）1.如图所示，凸透镜竖直放置，凸透镜焦距为f，现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，半径为r，且r<f，则在下列关于点光源所成的像的运动轨迹的各图中，正确的是()A. B. C. D.2.将蜡烛、光屏放在如图所示的位置。

假设光屏上下足够长，根据光路，下列说法正确的是()A. 透镜的焦距大于20cmB. 此时光屏上能看见一个放大、倒立的像C. 移动光屏至凸透镜的左侧并左右移动，可以在光屏上找到蜡烛的像D. 将蜡烛移到刻度尺左侧30cm处，为了在光屏上找到清晰的像，需将图中的光屏向右移3.马路上的一种球形交通摄像头能拍清楚几百米远的物体.如图所示为这种摄像头成像的示意图，镜头与像屏的位置都不变，两者间距很小.图中0是透镜的光心，E是主光轴与屏的交点，M是线段OE的中点，被跟踪的汽车前车牌在靠近摄像头时总能在屏上成清晰的像.在车驶近摄像头的过程中()A. 透镜的焦距不变且右侧焦点一定在0点与M点之间B. 透镜的焦距不变且右侧焦点一定在M点与E点之间C. 透镜的焦距变化且右侧焦点一定在O点与M点之间D. 透镜的焦距变化且右侧焦点一定在M点与E点之间4.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是：A. 该凸透镜的焦距是20cmB. 当u=15cm时，光屏上不能成像C. 当u=25cm时成缩小的像，投影仪就是根据这一原理制成的D. 把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小5.购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头(相当于一个凸透镜)，经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。

下列说法中错误的是A. 光经过摄像头成像利用的是光的折射B. “刷脸”时，面部应位于摄像头二倍焦距之外C. “刷脸”时，面部经摄像头成倒立的、缩小的实像D. “刷脸”时，若发现成像太大，则消费者应靠近摄像头6.凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是()A. 将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B. 保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C. 如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜，且光屏移动距离小于物体移动距离D. 将透镜遮挡一部分，则一定不能成完整的像7.如图，图中能正确表示像与物关系的是()A. B.C. D.8.某同学经过一节课的凸透镜实验探究，写出了如下一些结论，你认为他的记录中不正确的是()A. 凡是实像，都是倒立的B. 凡是虚像，都是正立的C. 凸透镜所成的实像，既有放大的，又有缩小的D. 凸透镜所成的虚像，既有放大的，又有缩小的9.烛焰通过凸透镜恰好在光屏上成一个缩小、倒立的像，若保持透镜位置不变，把烛焰与光屏的位置对调一下，则()A. 光屏上仍能呈现出一个缩小的像B. 光屏上将能呈现出一个放大的像C. 光屏上不能呈现出像，但眼睛透过透镜能看到像D. 光屏上没有像，需调节光屏的位置像才能呈现出来10.如图所示是小明探究“凸透镜成像规律”时的情景，烛焰位于凸透镜1.5倍焦距处，并在光屏上得到清晰的像。

凸透镜成像的规律专项练习一、选择题1．徐爷爷用焦距为8厘米的放大镜看书，通过放大镜可以清晰地看到书上正立放大的文字，则书离放大镜的距离可能是（）A．5厘米B．8厘米C．12厘米D．20厘米2．用水彩笔在磨砂屯灯泡的侧面画一个你所喜欢的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，观察图案在墙上所成的像不可能发生的是( )A．能看到倒立、缩小的像B．能看到倒立、放大的像C．能看到正立、放大的像D．看不到像3．近年来流行一种“自拍神器”给旅行者自拍带来方便，如图所示。

与直接拿手机自拍相比，利用“自拍神器”可以(A．增大像距B．增大像的大小C．增大物距D．减小取景范围4．把一只点燃的蜡烛放在焦距为10cm的凸透镜前25cm处，在凸透镜的另一侧调节光屏的位置，可找到一个清晰的烛焰的像。

这个像是下图中的（）A．B．C．D．5．“道路千万条，安全第一条”．为了保证道路的交通安全，现在许多道路上都会安装有电子眼．如图甲所示是某十字路口处安装的“电子眼”，图乙为“电子眼”监督路面交通情况时拍下的照片．下列分析正确的是（）A．“电子眼”镜头拍摄的是缩小的实像B．“电子眼”镜头拍摄的是缩小的虚像C．“电子眼”镜头拍摄的是放大的虚像D．“电子眼”镜头拍摄的是放大的实像6．要把焦距为8 cm的凸透镜当放大镜使用，则被观察的物体距凸透镜的距离应A．大于8 cm B．等于8 cmC．小于8 cm D．大于8 cm，小于16 cm7．某同学在“探究凸透镜成像的规律”实验时，烛焰在光屏上成了一个清晰的像，如图所示．下面给出的生活中常用物品工作时原理与此现象相同的是A．照相机B．投影仪C．放大镜D．平面镜8．下列关于实像和虚像的说法中，正确的是A．实像能用光屏接收，虚像不能用光屏接收B．实像可以拍摄，虚像不能拍摄C．实像可以用眼睛看到，虚像不能用眼睛看到D．实像是由实际光线会聚而成的，虚像也是由实际光线会聚而成的9．在“探究凸透镜成像规律”实验中，蜡烛距离凸透镜40cm处时的成像情况如图所示，则这个凸透镜的焦距可能是A．10cm B．20cmC．30cm D．40cm10．焦距是12cm的凸透镜，当物体置于镜前28cm时，在透镜的另一侧移动光屏，光屏上可得到清晰的（）A．倒立、缩小的虚像B．倒立、放大的实像C．倒立、缩小的实像D．倒立、放大的虚像二、填空题11．将一个凸透镜正对太阳，可在距凸透镜20 cm处得到一个最小、最亮的光斑。

5.3 凸透镜成像的规律习题及解析（分层练习）一、探究凸透镜成像的规律1．小明在做“探究凸透镜成像的规律”实验。

（1）测量凸透镜焦距时，小明将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为 cm；（2）然后将点燃的蜡烛、凸透镜、光屏依次安装在光具座上，并调整烛焰、凸透镜及光屏三者的中心，使其大致在；（3）再将点燃的蜡烛移到10cm处，如图乙所示，移动光屏，直到在光屏上得到一个清晰的像；生活中（选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理来工作的；（4）在图乙所示的实验基础上，保持凸透镜的位置不变，将蜡烛向右移动到30cm处，适当移动光屏直到再次在光屏上呈现清晰的像，所成的像将（选填“变大”、“变小”或“不变”）。

【答案】（1）10.0；（2）同一高度；（3）照相机；（4）变大。

【详解】（1）由图甲中，平行光线经凸透镜后会聚到一点，当光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以，焦距f=60.0cm-50.0cm=10.0cm（2）蜡烛烛焰的中心、凸透镜的光心、光屏的中心，三者在同一条直线上，三者的中心大致在同一高度，位于凸透镜的主光轴上，像才能呈在光屏的中心。

（3）凸透镜焦距为10.0cm，将点燃的蜡烛移到标尺10cm处，物距u=50.0cm-10.0cm=40.0cm此时u>2f，成倒立、缩小的实像，生活中照相机就是利用这一成像原理来工作的。

（4）若保持凸透镜位置不变，将蜡烛向右移动到30cm处，物距u=50.0cm-30.0cm=20.0cm此时u=2f，成倒立、等大的实像，所以成的像将变大。

2．用F为焦点，探究焦距为f的凸透镜成像规律，在实验中；（1）发光物体和凸透镜的位置如图所示，图中光屏未画出，光屏上所成清晰的像在图中（填数字序号）区域，像的箭头方向是竖直向的，像的大小比发光物体要；（2）将光屏放在凸透镜右侧，发光物体放在A处，发现无论怎样调整光屏的位置，在光屏上都无法得到发光物体的像。
