1、氧化锆工作原理及特性:氧化锆陶瓷是一种固体电介质,它具有离子导电性质,是测量装置中将烟气氧浓度转换成电信号的关键元件。
在一定温度下,氧化锆测量管内外两侧通以氧浓度的气体,例如内侧通空气,作为参比气体,外则通过被测烟气。
当内外两侧气体的氧浓度不同时,氧化锆测管内外两侧将产生氧浓度差电势,内侧多孔性铂参比电势为正极,外侧多孔性铂电极为负极。
两根引线将氧浓差电势送至二次仪表进行放大显示,也可转换为标准信号用作其他控制。
在高温600℃以上时,氧化锆管的高氧分压面(通空气的氧化锆管内壁)发生还原反应:O2+4e→2O2- 管内壁氧化锆给出电子而带正电,生成的O2-通过氧化锆空穴到达低氧分界面。
低氧分压在氧化锆管外侧.,它的表面发生氧化反应:2O2-→O2+4e氧化反应生成电子,使管外壁电极带负电,从而产生浓差电势E。
氧浓差电势E的大小,不仅与参比气体氧分压(一般用空气,值为20.6)和烟气中的氧分压有关,还和氧化锆的工作温度有关,更为重要的是氧化锆的导电特性和温度有直接关系。
对氧化锆的导电特性——工作温度关系,一般情况下:氧化锆的导电特性——工作温度关系测试结果氧化锆工作温度/0℃ 300 350 400 450 500 550 600 650 700 750氧化锆电极内阻/Ω 136k 23k 18k 13k 8k 2.8k 400 123 44 19由此可见,温度过低时,氧化锆探头巨大的内阻影响了它的导体特,二次分析仪已无法得到准确的氧浓差电势。
为此,通常把氧化锆的理想工作温度定在650~800℃之间。
2、氧化锆氧量计的主要部件:氧化锆氧量计是由防尘装置、氧化锆管元件 ( 固体电解质元件 ) 、热电偶、加热器、校准气体导管、接线盒以及外壳壳体等主要部件组成。
整个装置采用全封闭型结构,以增加整个装置的密封性能。
材料采用耐高温、耐腐蚀的不锈钢材料制作,以提高使用寿命。
防尘装置由防尘罩和过滤器组成,能防止烟气中的灰尘进入氧化锆锆管内部,使锆管元件免受污染,并能起到缓冲气样的作用。

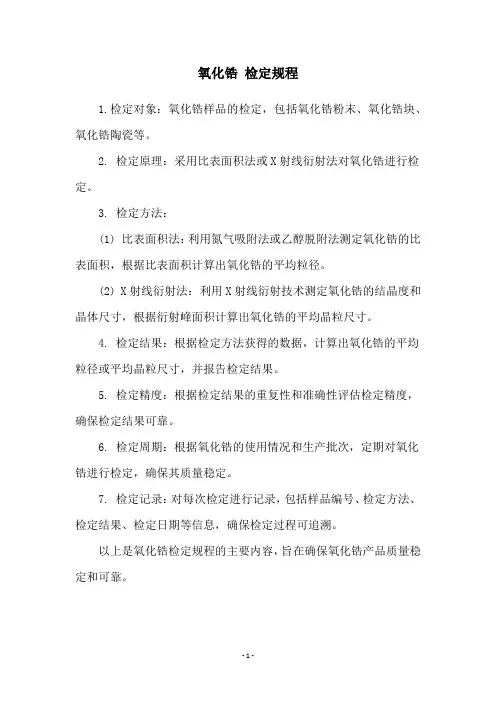

氧化锆检定规程
1.检定对象:氧化锆样品的检定,包括氧化锆粉末、氧化锆块、氧化锆陶瓷等。
2. 检定原理:采用比表面积法或X射线衍射法对氧化锆进行检定。
3. 检定方法:
(1) 比表面积法:利用氮气吸附法或乙醇脱附法测定氧化锆的比表面积,根据比表面积计算出氧化锆的平均粒径。
(2) X射线衍射法:利用X射线衍射技术测定氧化锆的结晶度和晶体尺寸,根据衍射峰面积计算出氧化锆的平均晶粒尺寸。
4. 检定结果:根据检定方法获得的数据,计算出氧化锆的平均粒径或平均晶粒尺寸,并报告检定结果。
5. 检定精度:根据检定结果的重复性和准确性评估检定精度,确保检定结果可靠。
6. 检定周期:根据氧化锆的使用情况和生产批次,定期对氧化锆进行检定,确保其质量稳定。
7. 检定记录:对每次检定进行记录,包括样品编号、检定方法、检定结果、检定日期等信息,确保检定过程可追溯。
以上是氧化锆检定规程的主要内容,旨在确保氧化锆产品质量稳定和可靠。
- 1 -。
氧化锆氧量分析仪工作原理氧化锆氧量分析仪是一种常用于燃气分析的仪器,在燃煤、燃油、天然气等燃料的燃烧过程中,能够快速、准确地测量燃气中氧气的含量。
为了更好地理解氧化锆氧量分析仪的工作原理,需要从以下方面进行介绍。
仪器结构氧化锆氧量分析仪由控制系统、测量系统和信号输出系统三部分组成。
控制系统是仪器的核心部件,包括主控板、电源、输入输出接口等组成部分。
测量系统中主要包含传感器组、放大器、滤波器等。
信号输出系统则是实现了信号的放大和转换,将测量得到的数据通过标准信号输出,用于控制、存储和处理。
工作原理氧化锆氧量分析仪的工作原理基于的是氧气传感器的特性。
氧气传感器采用了固态氧离子传导技术,即将氧气分子在温度较高的条件下通过一种氧化物离子导体(通常为氧化铈或氧化锆等)传导到电极上,生成电势差。
当氧气浓度发生变化时,电势差也会发生变化,从而实现对氧气浓度的测量。
在具体的工作中,氧气传感器通过传感器组来埋入到燃气管道中,接受燃气中的氧气分子发生反应。
在这个过程中,由于氧气分子的存在,导致氧化物离子和电极上的氧化还原对发生反应,产生一定的电信号。
经过传感器做量化处理后,可以得到一个与氧气浓度成正比的电信号,根据这个电信号就可以获得燃气中氧气的含量。
值得注意的是,由于氧化锆氧量分析仪采用了固态氧离子传导技术,因此需要保证传感器工作温度满足要求。
具体来说,氧化锆氧量分析仪的工作温度通常为600-900°C,因此需要使用加热元件,使其处于这个温度范围内,才能正常工作。
优缺点分析氧化锆氧量分析仪具有以下优点:1.准确度高:氧化锆氧量分析仪能够快速、准确地测量燃气中氧气的含量,其测量误差通常在±1%左右。
2.反应速度快:氧化锆氧量分析仪具有很高的灵敏度和响应速度,能够及时反馈燃气中氧气含量的变化情况。
3.维护方便:氧化锆氧量分析仪的工作原理简单、结构清晰,拆卸、清洗和更换传感器等维护操作非常方便。
当然,它也存在一些缺点:1.价格昂贵:相比其他类型的氧气传感器,氧化锆氧量分析仪的价格较为高昂,使得它并不适用于所有的燃气分析应用场景。
氧化锆传感器工作原理
氧化锆传感器是一种基于氧化锆材料制备的气体传感器,用于检测空气中的氧气浓度。
其工作原理是利用氧化锆材料对氧气的敏感性,实现对氧气浓度的测量。
具体而言,氧化锆传感器内部包含一个氧化锆薄膜,该薄膜具有良好的氧离子电导性能。
当氧化锆传感器处于高温环境下(一般为500-900摄氏度),氧气分子能够与氧化锆表面发生化学反应,生成氧离子。
氧离子的生成会导致氧化锆薄膜上形成电势差,这个电势差被称为Nernst电势。
Nernst电势与氧气分压呈指数关系,即当氧气分压升高时,Nernst电势也随之增加。
通过测量Nernst电势的变化,就可以得到氧气分压的信息。
一般情况下,氧化锆传感器中会加入一个参比电极,以提供一个参照电势。
通过对比参照电势和Nernst电势,可以准确地测量氧气浓度。
需要注意的是,氧化锆传感器的工作温度对其灵敏度和稳定性有很大影响。
在使用过程中,需要对传感器进行恒温控制,以确保其工作温度的稳定性。
总之,氧化锆传感器通过测量氧化锆薄膜上的Nernst电势变化,实现了对氧气浓度的准确测量。
其具有响应速度快、灵敏度高、精度好等特点,被广泛应用于气体检测和控制领域。
氧化锆氧量分析仪工作原理及维护使用:一、前言 1989年能斯特(Nernst)发现稳定氧化锆在高温下呈现的离子导电现象。
从此氧化锆成为研究和开发应用最普遍的一种固体电解质,它已在高温技术,特别是高温测试技术上得到广泛应用。
由于氧探头与现有测氧仪表(如磁氧分析器、电化学式氧量计、气象色谱仪等)相比,具有结构简单,响应时间短(0.1s~0.2s),测量范围宽(从ppm到百分含量),使用温度高(600℃~1200℃),运行可靠,安装方便,维护量小等优点,因此在冶金、化工、电力、陶瓷、汽车、环保等工业部门得到广泛的应用。
二、氧探头的测氧原理 在氧化锆电解质(ZrO2管)的两侧面分别烧结上多孔铂(Pt)电极,在一定温度下,当电解质两侧氧浓度不同时,高浓度侧(空气)的氧分子被吸附在铂电极上与电子(4e)结合形成氧离子O2-,使该电极带正电,O2-离子通过电解质中的氧离子空位迁移到低氧浓度侧的Pt电极上放出电子,转化成氧分子,使该电极带负电。
两个电极的反应式分别为:参比侧:O2+4e——2O2-测量侧:2O2--4e——O2这样在两个电极间便产生了一定的电动势,氧化锆电解质、Pt电极及两侧不同氧浓度的气体组成氧探头即所谓氧化锆浓差电池。
两级之间的电动势E由能斯特公式求得:可E= (1)式中,EmV―浓差电池输出,n 4―电子转移数,在此为R理想气体常数,8.314 W·S/mol —T (K)F96500 C;PP1——待测气体氧浓度百分数0——参比气体氧浓度百分数—法拉第常数,—绝对温度该分式是氧探头测氧的基础,当氧化锆管处的温度被加热到600℃~1400℃时,高浓度侧气体用已知氧浓度的气体作为参比气,如用空气,则P,将此值及公式中的常数项合并,又实际氧化锆电池存在温差电势、接触电势、参比电势、极化电势,从而产生本地电势CmV)实际计算公式为:(0 =20.6%EmV)=0.0496Tln(0.2095/P1)±CmV)((C本地电势(新镐头通常为±1mV) =可见,如能测出氧探头的输出电动势E和被测气体的绝对温度T,即可算出被测气体的氧分压(浓度)P1 ,这就是氧化锆氧探头的基本检测原理。

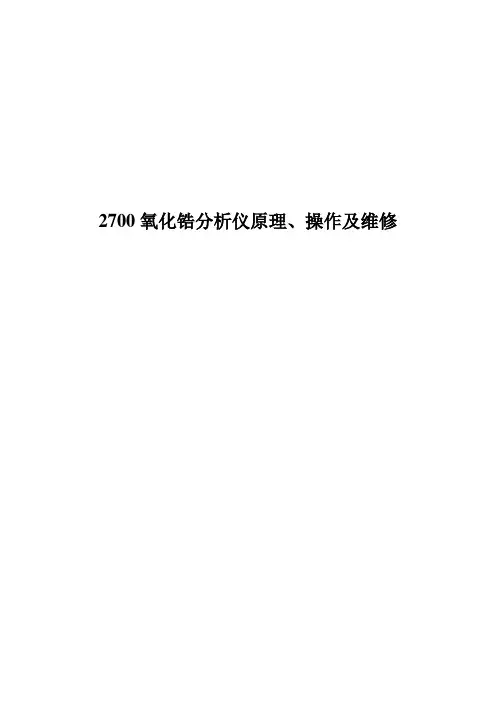

2700氧化锆分析仪原理、操作及维修一、氧化锆分析仪工作原理:氧化锆管样品气参比气放大器由氧化锆管制成的传感器,被加热恒温700℃,锆管两端分别通入参比气体(空气)和样品气,在两端经过电极产生不同的电势差,该值与两侧的氧浓度值的对数成正比,两边浓度相同时,对数比值为零。
所产生的电势服从能斯特方程:V=K T ln (20.95/C)V: 测量池输出(mv);T: 测量池的温度(K);C: 样品气中氧的浓度(%);K: 常数(0.021543mv/K)如果恒温700℃则K=273+700=973K则V=0.021543mv/K×973K×ln(20.95/C)=20.96mv.ln(20.95/C)具体分析原理曲线见图1二、2700分析仪的结构:探头装置控制装置探头装置:引射风取样系统,恒温(240℃)及控温系统,,CELL加热(700℃)元件及测温系统,CELL输出(锆管输出),以及探头装置的供电系统。
控制装置:电源系统,700℃(锆管)控温系统,240℃及700℃测温系统,引射风的控制,CELL输出信号处理,模拟输出(4-20mA)系统,报警输出,以及显示器及键盘操作系统。
探头控制与控制装置的连接见图2及图3、图4。
三、2700分析仪操作:1.工作条件:温度:探头240℃CELL (锆管) 700℃只有这二个温度都达到,引射风的电磁阀才能被打开,被测气才能被引射风吸到CELL处检测。
当二个温度没有达到时,模拟输出4-20mA,没有输出。
2.量程和输出电流的设置:按MENU 键选CONFIGURE按ENTERENTER PASS WORD0 0 0 0输入2700按ENTER选SET UP 按ENTER选ASSIGN 按ENTER选MA OUTPUT 按ENTER选OXYGEN按ENTERSET RANGE1/5 /10/ 25选量程按ENTER选FREEZE按ENTER40- 20Ma0-20mA选4-20mA按ENTERJAMLO/H1/NONE选NONE按ENTER按MEASURE返到测量显示状态3.校表:(校零点)按MENU键选CONFIGURE按ENTERENTER PASS WORD0 0 0 0输入2000按ENTER选CAL / VIEW选CALLBRATER按ENTER选MANUAL CALLBRATER 按ENTER选OXYGEN按ENTER选LOW CALLBRATE 按ENTER输入零点气的氧气值,按ENTER选误差容限,按ENTER在校表口通入标气(600ml/min)ACCEPT 按ENTER按MEASURE返到测量显示画面校量程的步骤同上述校零点过程。
氧化锆氧量计工作原理
氧化锆氧量计是利用氧化锆作为固体电解质材料的一种气体浓度测量仪器。
其主要原理是基于氧化锆材料在一定温度下对氧气具有高离子电导率的特性。
在氧化锆氧量计中,通常将氧化锆材料制成薄膜或颗粒形式,并构成一个氧感应电极与一个参考电极。
氧感应电极与参考电极之间通过外接电路连接,形成一个测量电路。
当使用氧化锆氧量计进行测量时,首先需要提供一个稳定的温度环境。
然后将待测气体与氧化锆材料接触,使氧气能够与氧化锆相互作用。
在氧化锆与氧气相互作用的过程中,氧气分子会在氧化锆表面与氧离子进行反应生成氧化物,同时释放出电子。
随着氧化锆材料表面的氧离子与气体中的氧气进行反应,氧化锆材料表面的电荷状态发生变化,从而影响了氧化锆材料的导电性质。
具体而言,氧离子在氧化锆表面的浓度与氧化锆材料的电导率呈正相关。
因此,通过测量氧化锆材料的电导率变化,就可以间接推断出氧气的浓度。
在测量过程中,测量电路会通过测量电导率的变化来计算氧气的浓度值,并将测得的氧气浓度通过显示器等方式输出。
同时,测量电路还可以根据浓度变化在需要的情况下调整其他参数,实现自动或半自动测量。
总之,氧化锆氧量计通过测量氧化锆材料的电导率变化来间接
推断氧气的浓度值,具有较高的测量精度和稳定性,广泛应用于工业生产、环境监测等领域。

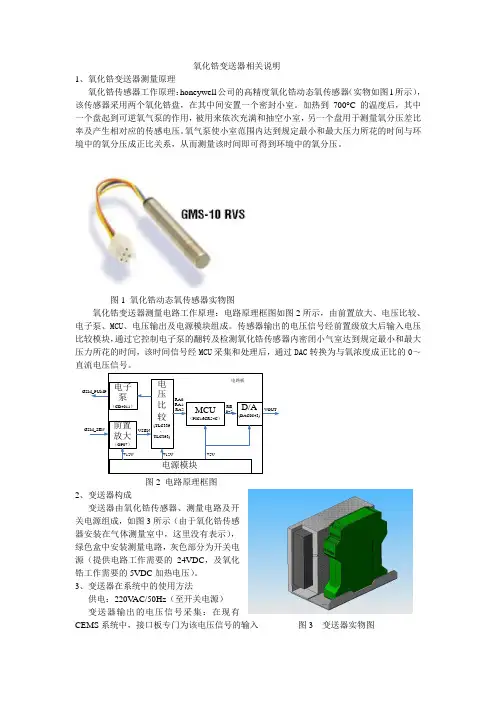

氧化锆变送器相关说明1、氧化锆变送器测量原理氧化锆传感器工作原理:honeywell 公司的高精度氧化锆动态氧传感器(实物如图1所示),该传感器采用两个氧化锆盘,在其中间安置一个密封小室。
加热到700°C 的温度后,其中一个盘起到可逆氧气泵的作用,被用来依次充满和抽空小室,另一个盘用于测量氧分压差比率及产生相对应的传感电压。
氧气泵使小室范围内达到规定最小和最大压力所花的时间与环境中的氧分压成正比关系,从而测量该时间即可得到环境中的氧分压。
图1 氧化锆动态氧传感器实物图氧化锆变送器测量电路工作原理:电路原理框图如图2所示,由前置放大、电压比较、电子泵、MCU 、电压输出及电源模块组成。
传感器输出的电压信号经前置级放大后输入电压比较模块,通过它控制电子泵的翻转及检测氧化锆传感器内密闭小气室达到规定最小和最大压力所花的时间,该时间信号经MCU 采集和处理后,通过DAC 转换为与氧浓度成正比的0~直流电压信号。
电压比较(TLC339、TLC393)电源模块前置放大(OP07)电子泵(CD4011)MCU (PIC16CR54C )D/A (DAC0843)GSM_PUMP GSM_SEN +12V +12V +5VVSEN RA0/RA1/RA2RB 0~2VOUT 电路板图2 电路原理框图2、变送器构成变送器由氧化锆传感器、测量电路及开关电源组成,如图3所示(由于氧化锆传感器安装在气体测量室中,这里没有表示),绿色盒中安装测量电路,灰色部分为开关电源(提供电路工作需要的24VDC ,及氧化锆工作需要的5VDC 加热电压)。
3、变送器在系统中的使用方法供电:220V AC/50Hz (至开关电源)变送器输出的电压信号采集:在现有CEMS 系统中,接口板专门为该电压信号的输入 图3 变送器实物图留有接口(J3600的9脚+及21脚-),将变送器的电压信号正确接入接口板,系统就可测量氧气浓度。
标定:由氧化锆的工作原理决定,为保证测量氧气浓度的正确性,需要对变送器进行标定,方法是在气体室已经加热到正常工作的120°C且氧化锆变送器通电时间超过10分钟后通空气,然后进行标定。

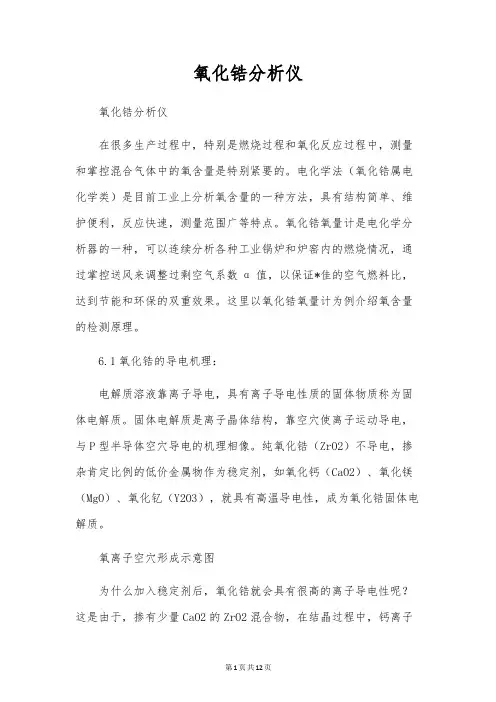

氧化锆分析仪氧化锆分析仪在很多生产过程中,特别是燃烧过程和氧化反应过程中,测量和掌控混合气体中的氧含量是特别紧要的。
电化学法(氧化锆属电化学类)是目前工业上分析氧含量的一种方法,具有结构简单、维护便利,反应快速,测量范围广等特点。
氧化锆氧量计是电化学分析器的一种,可以连续分析各种工业锅炉和炉窑内的燃烧情况,通过掌控送风来调整过剩空气系数α值,以保证*佳的空气燃料比,达到节能和环保的双重效果。
这里以氧化锆氧量计为例介绍氧含量的检测原理。
6.1氧化锆的导电机理:电解质溶液靠离子导电,具有离子导电性质的固体物质称为固体电解质。
固体电解质是离子晶体结构,靠空穴使离子运动导电,与P型半导体空穴导电的机理相像。
纯氧化锆(ZrO2)不导电,掺杂肯定比例的低价金属物作为稳定剂,如氧化钙(CaO2)、氧化镁(MgO)、氧化钇(Y2O3),就具有高温导电性,成为氧化锆固体电解质。
氧离子空穴形成示意图为什么加入稳定剂后,氧化锆就会具有很高的离子导电性呢?这是由于,掺有少量CaO2的ZrO2混合物,在结晶过程中,钙离子进入立方晶体中,置换了锆离子。
由于锆离子是+4价,而钙离子是+2价,一个钙离子进入晶体,只带入了一个氧离子,而被置换出来的锆离子带出了两个氧离子,结果,在晶体中便留下了一个氧离子空穴。
例如:(ZrO2)0.85 (CaO2)0.15这样的氧化锆(氧化锆的摩尔分数为85%、氧化钙的摩尔分数是15%),则具有7.5%的摩尔分数的氧离子空穴,是成了一种良好的氧离子固体电解质。
6.2氧化锆分析仪的测量原理在一个高致密的氧化锆固体电解质的两侧,用烧结的方法制成几微米到几十微米厚的多孔铂层作为电极,再在电极上焊上铂丝作为引线,就构成了氧浓差电池,假如电池左侧通入参比气体(空气),其氧分压为p0;电池右侧通入被测气体,其氧分压为p1(未知)。
氧浓差电池原理图设p0 p1,在高温下(650…850℃),氧就会从分压大的p0一侧向分压小的p1侧扩散,这种扩散,不是氧分子透过氧化锆从P0侧到P1侧,而是氧分子离解成氧离子后,通过氧化锆的过程。
氧化锆测量计算公式氧化锆是一种重要的功能陶瓷材料,广泛应用于电子、化工、医药等领域。
在生产和研发过程中,对氧化锆的浓度进行准确测量是非常重要的。
而测量氧化锆浓度的常用方法之一就是利用化学分析方法进行测量计算。
本文将介绍氧化锆测量计算公式以及其相关的理论知识。
氧化锆测量计算公式是通过化学分析方法得出的,其基本原理是利用化学反应的定量关系来计算样品中氧化锆的浓度。
在进行氧化锆测量计算时,首先需要对样品进行预处理,然后使用适当的试剂进行反应,最后通过测量反应后的产物来计算氧化锆的浓度。
常用的氧化锆测量计算公式包括氧化锆的质量分数计算公式和氧化锆的摩尔浓度计算公式。
其中,氧化锆的质量分数计算公式是指在样品中氧化锆的质量占样品总质量的比例,通常用百分数表示。
而氧化锆的摩尔浓度计算公式则是指单位体积或单位质量样品中氧化锆的摩尔数。
氧化锆的质量分数计算公式可以表示为:氧化锆的质量分数 = (氧化锆的质量 / 样品的总质量)×100%。
其中,氧化锆的质量可以通过化学分析方法得出,样品的总质量可以通过称量得出。
通过这个公式,可以快速准确地计算出样品中氧化锆的质量分数。
而氧化锆的摩尔浓度计算公式可以表示为:氧化锆的摩尔浓度 = (氧化锆的摩尔数 / 溶液的体积)。
其中,氧化锆的摩尔数可以通过化学反应的摩尔比得出,溶液的体积可以通过容量瓶等器皿测量得出。
通过这个公式,可以准确地计算出溶液中氧化锆的摩尔浓度。
在进行氧化锆测量计算时,需要注意以下几点:1. 样品的预处理非常重要,必须保证样品中氧化锆的存在形式和浓度不受外界影响。
2. 选择合适的试剂和反应条件,确保反应可以完全进行,避免产生副反应或者其他不确定因素。
3. 测量仪器的准确性和灵敏度也是关键因素,必须保证测量结果的准确性和可靠性。
4. 在进行氧化锆测量计算时,必须严格按照化学分析方法的要求进行操作,避免出现误差。
总之,氧化锆测量计算公式是进行氧化锆浓度测量的重要工具,通过合理选择试剂和反应条件,严格按照化学分析方法进行操作,可以准确地计算出样品中氧化锆的浓度。
氧化锆分析仪工作原理
氧化锆分析仪采用X射线荧光光谱(XRF)技术进行分析。
其工作原理主要分为样品制备、激发和检测三个步骤。
首先,在样品制备方面,需要将待测样品制备成均匀的颗粒或片状形式。
通常,样品会被研磨或研磨,以获得粒度合适的粉末或薄片。
其次,激发步骤是将样品暴露在X射线束中。
X射线束通常
由X射线源产生,并被导向样品表面。
当X射线束与样品相
互作用时,样品中的原子会吸收部分X射线能量。
这些被吸
收的能量会使原子中的内层电子跃迁到高能级,形成激发态。
最后,检测步骤中,仪器会测量样品产生的荧光辐射。
激发态的原子在回到稳定态时会产生特定的X射线荧光信号。
这些
荧光信号带有特定的能量,与待测元素的特征能级相对应。
仪器会使用能量分散仪或晶体来分离和测量这些荧光信号的能量。
根据信号的能量分布和强度,可以定量分析样品中的氧化锆含量。
总结来说,氧化锆分析仪通过激发样品中的原子产生特定能级的X射线荧光信号,通过测量和分析这些信号来确定样品中
的氧化锆含量。
氧化锆洛氏硬度1. 概述洛氏硬度是一种常用于测量材料硬度的方法,它通过在材料表面施加压力来评估材料的抗压能力。
氧化锆是一种常见的陶瓷材料,具有优异的力学性能和化学稳定性,因此在许多领域中得到广泛应用。
本文将探讨氧化锆的洛氏硬度及其相关性质。
2. 氧化锆的结构与性质氧化锆是一种由锆和氧元素组成的化合物,具有晶体结构。
常见的氧化锆晶型有立方相(c-ZrO2)和单斜相(m-ZrO2)。
立方相氧化锆具有高密度和较高的熔点,在室温下是稳定的。
而单斜相氧化锆则具有较低的密度和熔点,通常通过掺杂稳定化处理来提高其机械性能。
氧化锆具有许多优异的性质,包括高强度、高硬度、低热导率和良好的耐磨损性。
这些特性使得氧化锆在各种应用领域中具有广泛的用途,如航空航天、医疗器械、电子器件和煤矿等。
3. 洛氏硬度测试原理洛氏硬度测试是一种常见的力学试验方法,用于测量材料的硬度。
在测试中,用一个金属球或钻石锥头施加在材料表面上,然后测量产生的压痕的直径。
根据洛氏硬度测试的规定,用不同的载荷和压头进行测试,以得到不同硬度值。
测试结果以洛氏硬度值(HRA、HRB、HRC等)表示。
4. 氧化锆洛氏硬度测试方法氧化锆的洛氏硬度测试可以通过以下步骤进行:4.1 准备样品从氧化锆材料中切割出试样,并进行必要的研磨和抛光处理,以获得平滑的表面。
4.2 洛氏硬度测试装置使用合适的洛氏硬度测试仪,例如龙门硬度计或显微硬度计,并根据需要选择适当的载荷和压头。
4.3 进行硬度测试将准备好的氧化锆试样放置在测试装置上,确保它与载荷接触。
根据测试仪器的说明,施加合适的载荷并保持一段时间,以产生压痕。
4.4 测量压痕直径使用光学显微镜或硬度计,测量产生的压痕的直径。
在测试中应测量多个压痕以获得可靠的数据。
4.5 计算洛氏硬度值根据洛氏硬度测试方法的公式,将压痕直径转换为洛氏硬度值。
根据不同的测试方法,可以计算出不同的硬度值。
5. 氧化锆洛氏硬度与性能相关性氧化锆洛氏硬度与其结构和性能有着密切的关系。
氧化锆氧量计中的氧化锆有三种晶体形态:单斜、四方、立方晶相,常温下氧化锆只以单斜相出现,加热到1100℃左右转变为四方相,但是如果添加稳定剂,在加热以后不会发生体积的突变,大大拓展了氧化锆的应用范围。
下面由安徽康斐尔电气有限公司为您介绍氧化锆氧量剂的工作原理,希望给您带来一定程度上的帮助。
1、氧化锆氧探头的测氧原理氧化锆的导电机理:电解质溶液靠离子导电,具有离子导电性质的固体物质称为固体电解质。
固体电解质是离子晶体结构,靠空穴使离子运动导电,与P型半导体空穴导电的机理相似。
纯氧化锆(ZrO2)不导电,掺杂一定比例的低价金属物作为稳定剂,如氧化钙(CaO2)、氧化镁(MgO)、氧化钇(Y2O3),就具有高温导电性,成为氧化锆固体电解质。
为什么加入稳定剂后,氧化锆就会具有很高的离子导电性呢?这是因为,掺有少量CaO2 的ZrO2混合物,在结晶过程中,钙离子进入立方晶体中,置换了锆离子。
由于锆离子是+4价,而钙离子是+2价,一个钙离子进入晶体,只带入了一个氧离子,而被置换出来的锆离子带出了两个氧离子,结果,在晶体中便留下了一个氧离子空穴。
2、氧化锆氧传感器工作原理在氧化锆电解质(ZrO2管)的两侧面分别烧结上多孔铂(Pt)电极,测量电池本体分为3层:铂(电极)─氧化锆(电解质)─铂(电极)。
铂电极是多孔性的。
烟道气体通过过滤器或校验气体通过传导管进入测量电池被测气体一侧,而另一侧为参比空气(含氧20.60%)。
两种含氧浓度不同的气体作用在测量电池,便产生一个以对数为规律的电势(两侧的氧浓度差愈大, 电势信号愈大)。
毫伏信号经氧分析仪转换成0—10mA或4-20mA标准电流。
此电流由氧分析仪接线端子输出。
安徽康斐尔电气有限公司位于长江之滨的的文明城市天长市,是集科技攻关、新品研发、制造营销、出口为一体的生产型企业。
主要产品:电力电缆、控制电缆、计算机电缆、核电站用1E级和非1E 级电力电缆。
仪器仪表系列:压力变送器、压力表系列、双金温度计、无纸记录仪、工业热电偶、仪表保护箱、温度传感器等。
氧化锆变送器相关说明
1、氧化锆变送器测量原理
氧化锆传感器工作原理:honeywell公司的高精度氧化锆动态氧传感器(实物如图1所示),该传感器采用两个氧化锆盘,在其中间安置一个密封小室。
加热到700°C的温度后,其中一个盘起到可逆氧气泵的作用,被用来依次充满和抽空小室,另一个盘用于测量氧分压差比率及产生相对应的传感电压。
氧气泵使小室范围内达到规定最小和最大压力所花的时间与环境中的氧分压成正比关系,从而测量该时间即可得到环境中的氧分压。
图1氧化锆动态氧传感器实物图
氧化锆变送器测量电路工作原理:电路原理框图如图2所示,由前置放大、电压比较、电子泵、MCU、电压输出及电源模块组成。
传感器输出的电压信号经前置级放大后输入电压比较模块,通过它控制电子泵的翻转及检测氧化锆传感器内密闭小气室达到规定最小和最大压力所花的时间,该时间信号经MCU采集和处理后,通过DAC 转换为与氧浓度成正比的0~4.096V直流电压信号。
图2电路原理框图
2、变送器构成
变送器由氧化锆传感器、测量电路及开关电源组成,如图3所示(由于氧化锆传感器安装在气体测量室中,这里没有表示),绿色盒中安装测量电路,灰色部分为开关电源(提供电路工作需要的24VDC,及氧化锆工作需要的5VDC加热电压)。
3、变送器在系统中的使用方法
供电:220VAC/50Hz(至开关电源)
变送器输出的电压信号采集:在现有CEMS系统中,接口板专门为该电压信号的输入图3变送器实物图
留有接口(J3600的9脚+及21脚-),将变送器的电压信号正确接入接口板,系统就可测量氧气浓度。
标定:由氧化锆的工作原理决定,为保证测量氧气浓度的正确性,需要对变送器进行标定,方法是在气体室已经加热到正常工作的120°C且氧化锆变送器通电时间超过10分钟后通空气,然后进行标定。
调零:无需进行调零操作。
4、变送器的连线
氧化锆传感器与测量电路的连线:请参照变送器上的连线图(如图4所示),这里不做详细说明,特别指出:由于系统中氧化锆传感器与测量电路间有一定距离,该距离的连线(红、蓝、黑三种颜色的线)需采用屏蔽双绞线,并且屏蔽层两端良好接地。
氧化锆与开关电源间的连线:两根黄色线,至5VDC,需采用线径至少为0.75mm2的导线(如果没有合适导线可以采用多根导线合并的方法得到)。
测量电路与开关电源间的连线:请参照图4所示将测量电路的电源输入端(7+、8-)及PE(5)正确接入开关电源的24VDC输出图4变送器连线图
和PE,导线线径至少为0.75mm2。
开关电源与系统220VAC主电间连接:请参照开关电源上的标示正确与主电源的L、N、PE连接,一般采用专用三芯电源线。
测量电路与OMA表间的连线:请参照图4所示的外部接线图将4接至接口板J3600的9脚,6接至接口板J3600的21脚。
该段导线需尽量短,建议采用屏蔽双绞线,屏蔽层两端良好接地。
