不良地质条件下管道基础处理与施工[ 摘要]管道输送是一种较为安全的运输手段，但在不同的地质条件下设计、施工管道有着不同的技术要求。

介绍了在湿陷性黄土地区地基处理的几种方法以及灰土及砂垫层处理方法。

[ 正文]0前言随着国民经济的发展，科学技术的进步，采用管道输送各种介质的范围及领域越来越广，距离越来越远。

输送管道的设计、施工、维护等有它的特殊性，它和地形、地质、输送的介质、管材等有着密切的关系。

在长距离管道安装中，由于各方面的因素，采用直埋的方法最为普遍，而直埋管道的基础对不同地基、土质也有着不同的要求。

不良地质主要有：软粘土、杂填土、冲填土、膨胀土、红粘土、泥炭质土、岩溶、湿陷性黄土等。

湿陷性黄土地区在我国土地面积中占相当大的比例，在这种土质中敷设管道，对地基的处理有着特殊的要求。

本文着重介绍湿陷性黄土地区管道基础的处理与施工的几种方法。

1湿陷性黄土的分布在我国，黄土和黄土状土广泛分布在华北、西北等地，且地层多、厚度大。

在这些地区，一般气候干燥、降雨量少，蒸发量大，属于干旱、半干旱气候类型。

黄土分布地区年平均降水量在250～500 mm之间。

黄土在自重或一定荷重作用下受水浸湿后其结构迅速破坏而发生显著的附加下沉，以至在其上的建筑物遭到破坏。

这是黄土的一种特殊性质。

我国湿陷性黄土分布约占黄土分布面积的60％，大部分在黄河中游地区。

由于各地黄土堆积环境、地理和气候条件不同，致使其在堆积黄土的物理、力学性质等方面都具有明显的差别，湿陷性有自西向东、自北向南逐渐减弱的规律。

2管道地基处理由于湿陷性黄土的特性，在湿陷性黄土地区管道发生事故的主要原因是地基的不均匀沉降。

因此管道对地基强度、稳定性及不均匀沉降有极为严格的要求。

2．1影响地基的几个因素(1)强度及稳定性。

当地基的抗剪强度不足以支撑上部结构的自重及附加荷载时，地基就全产生局部或整体剪切破坏。

(2)压缩及不均匀沉降。

当地基由于上部结构的自重及附加荷载作用而产生过大的压缩变形时，特别是超过管道所能允许的不均匀沉降时，则会引起管道过量下沉，接口开裂，影响管道的正常使用。

给排水管道高程测量计算方式一、主管、主井：1、原地面高程：施工图纸上有，没有的由施工员提供。

2、基底高程：管内底标高-垫层-管壁厚。

检查井基底=设计给的井底标高-垫层-底板。

3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。

4、管道基础：看设计图纸要求的是多少度的基础。

比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。

5、管道铺设就抄管内底标高，图纸上有。

6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。

以上至结构层下填素土，做一次回填资料。

如都是填砂砾石，就做一次回填就好。

填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm。

填到结构层下的填筑顶面：路中设计顶标高-结构层厚度。

回填深度：填筑顶面标高-基底高程。

7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。

填筑顶面标高：设计给的井底标高+埋深深度-结构层厚度。

回填深度：填筑顶面标高-基底高程。

二、支管、支井：1、原地面高程：由施工员提供。

2、基底高程：=支管管内底标高-垫层-壁厚(设计图纸上给的支管管内底标高是指接入主井内支管的管内底标高)，接入支井内的支管管内底标高=设计图纸上给的支管管内底标高+支管长度*坡度（支井向主井流水的加，主井向支井流水的减）。

管内底标高-垫层-管壁厚=基底高程。

检查井基底=设计给的井底标高-垫层-底板。

3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。

4、管道基础：看设计图纸要求的是多少度的基础。

比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。

5、管道铺设就抄管内底标高，图纸上有。

6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。

以上至结构层下填素土，做一次回填资料。

分项工程质量评定表分项工程名称：管道基础及管节安装所属分部工程名称：K0+000-K0+300 所属建设项目：327国道与长深高速朱仓乡出口连接路雨水管道排水工程工程部位：K0+000-K0+300北侧施工单位：山东江山路桥工程有限公司监理单位：山东君泽建设项目管理有限公司（桩号、墩台号、孔号）检验负责人： 检测： 记录： 复核： 年 月 日分项工程质量评定表分项工程名称：管道基础及管节安装所属分部工程名称：K0+300-K0+600 所属建设项目：327国道与长深高速朱仓乡出口连接路雨水管道排水工程工程部位：K0+300-K0+600北侧施工单位：山东江山路桥工程有限公司监理单位：山东君泽建设项目管理有限公司（桩号、墩台号、孔号）检验负责人： 检测： 记录： 复核： 年 月 日分项工程质量评定表分项工程名称：管道基础及管节安装所属分部工程名称：K0+600-K0+900 所属建设项目：327国道与长深高速朱仓乡出口连接路雨水管道排水工程工程部位：K0+400-K0+600北侧施工单位：山东江山路桥工程有限公司监理单位：山东君泽建设项目管理有限公司（桩号、墩台号、孔号）检验负责人： 检测： 记录： 复核： 年 月 日分项工程质量评定表分项工程名称：管道基础及管节安装所属分部工程名称：K0+900-K1+200 所属建设项目：327国道与长深高速朱仓乡出口连接路雨水管道排水工程工程部位：K0+400-K0+600北侧施工单位：山东江山路桥工程有限公司监理单位：山东君泽建设项目管理有限公司（桩号、墩台号、孔号）分项工程质量评定表分项工程名称：管道基础及管节安装所属分部工程名称：K1+200-K1+500 所属建设项目：327国道与长深高速朱仓乡出口连接路雨水管道排水工程工程部位：K0+600-K0+800北侧施工单位：山东江山路桥工程有限公司监理单位：山东君泽建设项目管理有限公司（桩号、墩台号、孔号）分项工程质量评定表分项工程名称：管道基础及管节安装所属分部工程名称：K1+500-K1+800 所属建设项目：327国道与长深高速朱仓乡出口连接路雨水管道排水工程工程部位：K0+800-K1+000 北侧施工单位：山东江山路桥工程有限公司监理单位：山东君泽建设项目管理有限公司（桩号、墩台号、孔号）检验负责人： 检测： 记录： 复核： 年 月 日分项工程质量评定表分项工程名称：管道基础及管节安装所属分部工程名称：K1+800-K2+100 所属建设项目：327国道与长深高速朱仓乡出口连接路雨水管道排水工程工程部位：K1+000-K1+200 北侧施工单位：山东江山路桥工程有限公司监理单位：山东君泽建设项目管理有限公司（桩号、墩台号、孔号）检验负责人： 检测： 记录： 复核： 年 月 日分项工程质量评定表分项工程名称：管道基础及管节安装所属分部工程名称：K2+100-K2+400 所属建设项目：327国道与长深高速朱仓乡出口连接路雨水管道排水工程工程部位：K1+200-K1+400 北侧施工单位：山东江山路桥工程有限公司监理单位：山东君泽建设项目管理有限公司（桩号、墩台号、孔号）检验负责人： 检测： 记录： 复核： 年 月 日分项工程质量评定表分项工程名称：管道基础及管节安装所属分部工程名称：K2+400-K2+639.58 所属建设项目：327国道与长深高速朱仓乡出口连接路雨水管道排水工程工程部位：K2+400-K2+639.58 北侧施工单位：山东江山路桥工程有限公司监理单位：山东君泽建设项目管理有限公司（桩号、墩台号、孔号）检验负责人： 检测： 记录： 复核： 年 月 日实得分100 100 100 100 100 100 600实得分100100 100 100 93100 593实得分100 100 100 100 100 100 600实得分100 100 93 100 100 100 593实得分100 100 100 100 100 100 600实得分100 100 100 100 100 100 600实得分10093 100 100 100100 593实得分100 100 100 100 100 100 600实得分100100 100 100 100100 600。

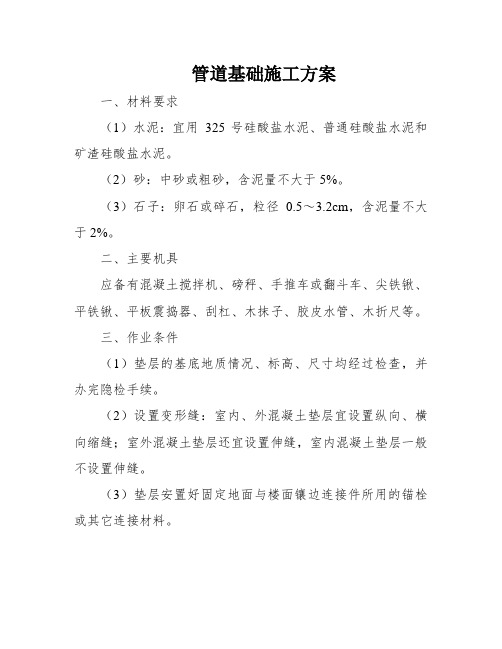

管道基础施工方案一、材料要求（1）水泥：宜用325号硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥。

（2）砂：中砂或粗砂，含泥量不大于5%。

（3）石子：卵石或碎石，粒径0.5～3.2cm，含泥量不大于2%。

二、主要机具应备有混凝土搅拌机、磅秤、手推车或翻斗车、尖铁锹、平铁锹、平板震捣器、刮杠、木抹子、胶皮水管、木折尺等。

三、作业条件（1）垫层的基底地质情况、标高、尺寸均经过检查，并办完隐检手续。

（2）设置变形缝：室内、外混凝土垫层宜设置纵向、横向缩缝；室外混凝土垫层还宜设置伸缝，室内混凝土垫层一般不设置伸缝。

（3）垫层安置好固定地面与楼面镶边连接件所用的锚栓或其它连接材料。

（4）混凝土垫层的缩缝有平头缝、企口缝、段缝三种。

伸缝的宽度一般为20～30mm，上下贯通，沿缝两侧垫层板边如需加肋，应符合设计要求。

（5）大面积地面垫层应分区段（分仓）进行浇筑，其宽度一般为3～4m，但应结合变形缝位置，不同材料的地面面层的连接处和设备基础的位置的划分。

在分缝处钉上水平桩。

（6）埋在垫层中的暖卫、电气等各种设备暗管线已安装完毕，并经有关部门验收。

（7）查对混凝土配合比，检查背景磅秤，举行技术交底。

准备好混凝土试模。

（8）混凝土垫层厚度不应小于60mm，其强度不宜低于C10.四、操纵工艺工艺流程：清算基底→拌制混凝土→混凝土浇筑→振捣→找平→养护。

（1）基底表面清算：基底表面的淤泥、杂物均应清算干净；并应有防水和排水的措施。

假如是枯燥非粘性土应用水润湿；表面不得留有积水。

（2）拌制混凝土：后台操作人员要认真按混凝土的配合比投料，每盘投料顺序为：石子→水泥→砂→水。

应严格控制用水量，搅拌要均匀，最短时间一般不少于 1.5min。

按规定制作试块。

试块组数每500㎡地面不少于一组，不足500㎡，按500㎡计算。

（3）浇筑混凝土：1）浇筑混凝土一般从一端开始，或跳仓进行，并应连续浇筑。

如连续进行面积较大时，应根据规范规定留置施工缝。

(2)管道基础：HDPE管采用土弧基础。

对一般土质，当地基承载力特征值fak≥80KPa时，基底可铺设一层厚度为100mm的中粗砂基础层；当地基承载力特征值55≤fak≤80Kpa或槽底处在地下水位之下时，宜铺设垫层厚度不小于200mm的沙砾基础层，也可分二层铺设，下层用5～40mm 的碎石，上层铺设厚度不小于50mm的中粗砂；对软土地基（指淤泥、淤泥质土、冲填土或其它高压缩性土层构成的软弱地基）地基承载力特征值fak＜55Kpa，或因施工原因地基原状土被扰动而影响地基承载力时，必须现对地基进行加固处理，达到规定地基承载能力后，再铺设中粗砂基础层。

沟槽开挖宽度控制可参见《国家建筑标准图集06MS201-2》第54页。

雨水干管及支管采用国标120°混凝土带型基础，相应标准图参见《国家建筑标准图集06MS201-1》第17页,雨水口连接管采用国标120°砂石基础,相应标准图参见国家标准建筑设计图集06MS201-1第9页。

如遇特殊情况需另行处理。

（3）接口：根据行业标准中系统适用性要求，本设计中HDPE管材连接方式采用承插式电熔连接。

其连接采用的专用电器设备和工具，当施工单位不具备符合要求的设施和技术时，应由管材厂家提供并进行连接技术指导。

管道连接时采用的润滑剂等辅助材料，亦应由管材生产厂提供。

HDPE管道与检查井的连接有刚性连接和柔性连接两种方式。

其具体的连接方式大样及适用性参见《国家建筑标准图集06MS201-2》第56页和第57页。

雨水干管及支管采用钢丝网水泥砂浆抹带接口，标准图参见《国家建筑标准图集06MS201-1》第28页。

雨水口连接管接口采用橡胶圈接口，相应标准图参见《国家建筑标准图集06MS201-1》第23页。

（4）检查井：污水检查井：在本次设计中均采用井径为Φ1250圆形砖砌污水检查井，其结构参见国家标准建筑设计图集06MS201-3第24、26页相应标准图；雨水检查井；在本次设计范围内当管径≤D600时，采用井径为Φ1250砖砌圆形雨水检查井，其结构参见国家标准建筑设计图集06MS201-3第14页、26页相应标准图；当管径＞600且＜D1000时，管道上检查井均采用井径为Φ1500砖砌圆形雨水检查井，其结构参见国家标准建筑设计图集06MS201-3第16、29页相应标准图。

施工技术交底记录排水管道垫层基础项目名称：工程项目项目地点：地区施工单位：建筑工程有限公司交底日期：XXXX年X月X日交底人：XXX受交人：XXXX一、项目背景本项目是工程项目，主要涉及排水管道的施工。

为确保项目的顺利进行，特进行施工技术交底，明确施工过程中的操作要求和注意事项。

二、工作内容管道垫层基础施工是排水管道施工的重要环节，本次技术交底主要包括以下内容：1.施工材料与设备准备：-所需材料：混合料（水泥、砂、石头）、钢筋、模板等；-所需设备：混凝土搅拌机、铲车、打桩机等。

2.基础施工准备工作：-清理施工场地，确保施工场地的平整；-根据设计要求，设置基准点，确定基础标高；-移除场地上的杂物和软土，确保基础施工的稳定性。

3.模板搭设：-根据基础尺寸和要求，搭设模板，要求模板平整、稳固，并保证模板之间的连接牢固；-对模板进行检查，确保模板的尺寸、形状与设计要求一致。

4.钢筋布置：-根据设计图纸要求，对基础进行钢筋布置；-确保钢筋的规格、间距和连接符合设计要求；-对钢筋的清理、固定进行检查，确保钢筋的牢固性。

5.混凝土浇筑：-使用混凝土搅拌机搅拌混合料；-选取合适的施工节奏，进行连续性浇筑；-浇筑过程中要确保混凝土的均匀性，避免混凝土的偏压和夹杂物的出现。

6.后续处理：-浇筑完毕后，对混凝土基础进行养护，保持基础的湿润，避免龟裂和开裂现象；-在养护期间，对基础状态进行监测，确保基础的稳定性。

三、施工要求与注意事项1.严格按照设计图纸要求施工，确保基础尺寸和标高的准确性；2.施工材料和设备要合格、可靠，并进行日常维护保养；3.施工现场要保持整洁，确保施工质量和安全；4.操作人员要持证上岗，并严格遵守施工作业规程；5.管道垫层基础的施工顺序和操作要点要清晰明确；6.对施工中出现的问题和隐患要及时处理和报告。

四、施工人员签字确认交底人：（签名）交底日期：（年/月/日）。

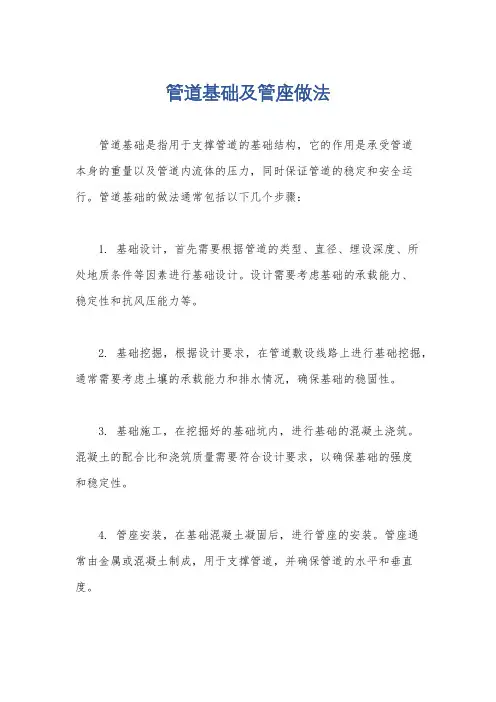

管道基础及管座做法
管道基础是指用于支撑管道的基础结构，它的作用是承受管道
本身的重量以及管道内流体的压力，同时保证管道的稳定和安全运行。

管道基础的做法通常包括以下几个步骤：
1. 基础设计，首先需要根据管道的类型、直径、埋设深度、所
处地质条件等因素进行基础设计。

设计需要考虑基础的承载能力、
稳定性和抗风压能力等。

2. 基础挖掘，根据设计要求，在管道敷设线路上进行基础挖掘，通常需要考虑土壤的承载能力和排水情况，确保基础的稳固性。

3. 基础施工，在挖掘好的基础坑内，进行基础的混凝土浇筑。

混凝土的配合比和浇筑质量需要符合设计要求，以确保基础的强度
和稳定性。

4. 管座安装，在基础混凝土凝固后，进行管座的安装。

管座通
常由金属或混凝土制成，用于支撑管道，并确保管道的水平和垂直度。

5. 管道安装，最后，将管道安装在已经完成的基础和管座上，
并进行固定和连接。

在安装过程中需要注意管道的支撑和防腐处理，以确保管道的使用寿命和安全运行。

综上所述，管道基础及管座的做法包括基础设计、挖掘、施工、管座安装和管道安装等多个环节，每个环节都需要严格按照设计要
求和施工规范进行操作，以确保管道的稳定性和安全性。

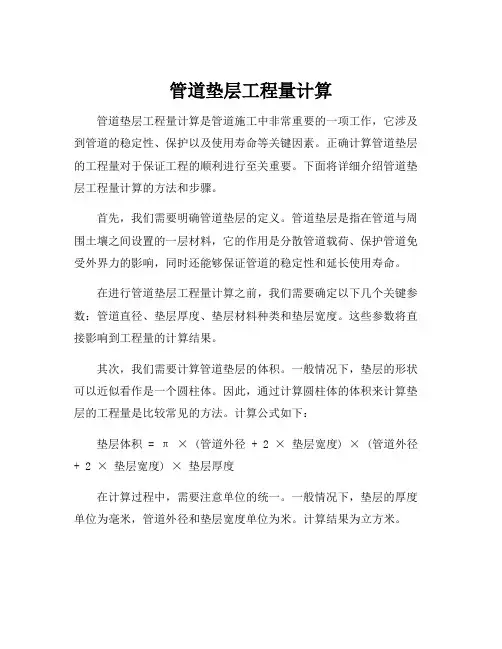

管道垫层工程量计算管道垫层工程量计算是管道施工中非常重要的一项工作，它涉及到管道的稳定性、保护以及使用寿命等关键因素。

正确计算管道垫层的工程量对于保证工程的顺利进行至关重要。

下面将详细介绍管道垫层工程量计算的方法和步骤。

首先，我们需要明确管道垫层的定义。

管道垫层是指在管道与周围土壤之间设置的一层材料，它的作用是分散管道载荷、保护管道免受外界力的影响，同时还能够保证管道的稳定性和延长使用寿命。

在进行管道垫层工程量计算之前，我们需要确定以下几个关键参数：管道直径、垫层厚度、垫层材料种类和垫层宽度。

这些参数将直接影响到工程量的计算结果。

其次，我们需要计算管道垫层的体积。

一般情况下，垫层的形状可以近似看作是一个圆柱体。

因此，通过计算圆柱体的体积来计算垫层的工程量是比较常见的方法。

计算公式如下：垫层体积= π × (管道外径+ 2 × 垫层宽度) × (管道外径+ 2 × 垫层宽度) × 垫层厚度在计算过程中，需要注意单位的统一。

一般情况下，垫层的厚度单位为毫米，管道外径和垫层宽度单位为米。

计算结果为立方米。

计算出垫层的体积之后，我们还需要考虑垫层材料的损耗率。

由于施工过程中会有一定的材料损耗，因此需要将损耗率考虑在内。

根据经验值，一般将垫层材料损耗率设置为3%。

最后，通过将垫层体积乘以材料损耗率来计算最终的工程量。

计算公式如下：最终工程量 = 垫层体积× (1 + 损耗率)通过以上计算步骤，我们可以准确地计算出管道垫层的工程量。

在实际工程中，需要根据具体的情况来确定参数的数值，以确保计算结果的准确性。

在进行工程量计算之后，还需注意垫层材料的选择。

合适的垫层材料应具有良好的抗压性能、耐腐蚀性能和降低摩擦因数的能力。

常见的垫层材料有砂、碎石、混凝土等。

综上所述，管道垫层工程量计算是管道施工中不可忽视的一环。

正确计算垫层工程量有助于保持管道的稳定性和延长使用寿命，同时也能够确保施工的顺利进行。

雨、污水管道施工方法及操作规程1、垫层、浇筑管道基础雨水管道基础下设混凝土垫层；污水管道基础采用180度混凝土带状基础。

②校核管沟底标高无误后，按照图纸要求进行垫层施工。

②平基、管座分层浇筑管道基础时，按设计图纸架设管道基础现浇模板，模板采用模板，立模高度略高于平基高度（平基高度必须保证管子架空5cm）。

模板检验合格后及时浇筑砼，砼应符合设计配合比并用插入式振动器振捣密实，待基础终凝后用草袋覆盖养护。

平基成型后应留毛面以利与管座结合。

③砼基础必须在砼强度达到1.2Mpa以后，方可在上面走动，如必须行人通过时，可在其上垫放木板。

④在已经硬化的砼表面上继续灌注砼前，应作凿毛处理，除掉水泥薄膜和表面上松动石子或软弱砼层，并加以充分湿润和冲洗干净，并将残留在砼表面的积水清除，并铺上与砼内砂浆成分相同的砂浆一层后再灌注。

2、浇筑管座①管节安装完毕经检验中心线、高程合格后，立即支设钢模板。

模板支好后清除模板内的尘渣、异物、核实模板尺寸。

②管座浇筑前先将管座、平基冲净。

浇注时先从一侧灌注砼，当对侧的砼与灌注一侧砼高度相同时，两侧再同时浇筑，并保持两侧砼高度一致。

③浇筑砼时，留置砼抗压强度试块，按每工作班组不应少于一组，每组3块，按《砼结构工程施工及验收规范》GB50204—92进行强度评定。

3、管道铺设1）待用的管节按产品标准进行逐节质量检验，不符合标准者不得使用，并做以标记，另行处理。

2）采用12/25t起重机起吊管节，起重机停放在坚实地基上。

起吊用的钢丝绳、绳扣应符合有关起重操作规程的要求，吊管时必须有专人指挥，吊臂回旋半径范围内不得站人，有障碍物的及时清除。

装卸过程中使用相应的吊管工具和方法，严禁用钢丝绳串心吊运，起吊时应轻起轻落，防止碰撞碰坏管端。

3）运至沟槽边待用的管节应垂直槽边放置并垫稳。

4）排管前首先复核高程样板，用吊锤下引到半管高的位置，在承插外壁1/2高处拉出一条定位边线、边线离外壁10mm左右，并清扫基础表面的污泥和积水。
