基于单片机的智能电子钟系统设计课程名称： MCS-51单片机应用设计基于单片机的智能电子钟系统设计摘要：电子钟是一种利用数字电路来显示时间的计时装置，与传统的机械钟相比，它具有走时准确、显示直观、无机械传动装置等优点，因而得到广泛应用。

本设计通过以单片机芯片STC89C51为核心，通过软件编程完成时钟及定时的基本功能，温度芯片DS18B20完成温度测量功能。

采用了六位数码管动态显示时、分、秒，两个LED灯分别指示上下午，同时还有两个LED灯每半秒分别闪烁一次。

通过4个外部按键可以控制小时和分钟的定时和定闹以及报警。

此电子钟具有性能优越，操作简单等优点。

关键词：智能电子钟、STC89C51、LED数码管、DS18B20毕业论文（设计）原创性声明本人所呈交的毕业论文（设计）是我在导师的指导下进行的研究工作及取得的研究成果。

据我所知，除文中已经注明引用的内容外，本论文（设计）不包含其他个人已经发表或撰写过的研究成果。

对本论文（设计）的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。

作者签名：日期：毕业论文（设计）授权使用说明本论文（设计）作者完全了解**学院有关保留、使用毕业论文（设计）的规定，学校有权保留论文（设计）并向相关部门送交论文（设计）的电子版和纸质版。

有权将论文（设计）用于非赢利目的的少量复制并允许论文（设计）进入学校图书馆被查阅。

学校可以公布论文（设计）的全部或部分内容。

保密的论文（设计）在解密后适用本规定。

作者签名：指导教师签名：日期：日期：注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

一、设计内容利用单片机内部的定时/计数器，中断系统，按键以及八段数码管等元器件，设计一个具有校时功能，闹铃功能的数字钟。

该数字钟选用单片机AT89C51控制，6位LED数码管由软件编译直接驱动显示。

该时钟能显示当前的时、分、秒，可以进行计时，校准、定时闹铃。

电路结构简单，系统控制方便。

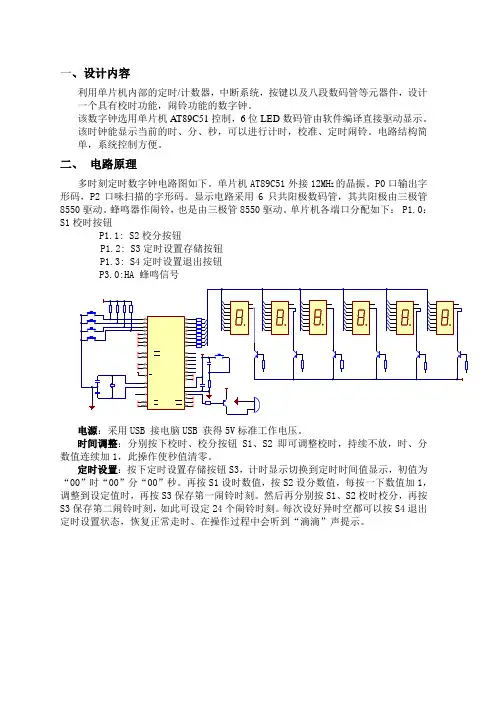

二、电路原理多时刻定时数字钟电路图如下。

单片机AT89C51外接12MH Z的晶振。

P0口输出字形码，P2口味扫描的字形码。

显示电路采用6只共阳极数码管，其共阳极由三极管8550驱动。

蜂鸣器作闹铃，也是由三极管8550驱动。

单片机各端口分配如下： P1.0：S1校时按钮P1.1: S2校分按钮P1.2: S3定时设置存储按钮P1.3: S4定时设置退出按钮P3.0:HA 蜂鸣信号电源：采用USB 接电脑USB 获得5V标准工作电压。

时间调整：分别按下校时、校分按钮S1、S2即可调整校时，持续不放，时、分数值连续加1，此操作使秒值清零。

定时设置：按下定时设置存储按钮S3，计时显示切换到定时时间值显示，初值为“00”时“00”分“00”秒。

再按S1设时数值，按S2设分数值，每按一下数值加1，调整到设定值时，再按S3保存第一闹铃时刻。

然后再分别按S1、S2校时校分，再按S3保存第二闹铃时刻，如此可设定24个闹铃时刻。

每次设好异时空都可以按S4退出定时设置状态，恢复正常走时、在操作过程中会听到“滴滴”声提示。

数码管显示原理：6只共阳数码管由6个三极管8550驱动，选通端接三极管的集电极，6个三极管的基极经电阻与分别与P2.0—P2.6相连，P2口做选通控制端，当输出0时相应的数码管被选通。

三、硬件电路制作与调试设计好电路原理图后就要完成硬件电路的制作与调试根据电路原理图，首先需要完成硬件电路的布局，一个好的布局不仅使整个硬件电路好看，而且能使焊接变得更简单，不易出现引脚间的短路，因此要合理布局。

然后就是焊接。

首先要完成主要元器件的焊接，第一步先将单片机的DIP40引脚插座焊到插件板上。
