常州西电变压器有限责任公司GE埃及EEHC项目器身内部方案及检查记录表1、在空气湿度＜75%时进行，超过此规定，应在进气口放置硅胶袋，防止空气湿度进入本体。
2、检查铁心、夹件接地引线，确保一点接地。
3、从高压升高座安装法兰位置进入油箱检查，在可见范围内检查开关分接线，检查引线联结处，特别是螺栓紧固有无松动现象，检查开关的触头状类项目序检修内容工艺标准检查记录3.4检查绕组外观，有无缺损、变位现象。
绕组外观完整，无缺损、变位。
3.5检查各绕组排列是否整齐，间隙均匀，油路有否堵塞。
各绕组排列整齐，间隙均匀，油路通畅。
3.6绕组的压紧应紧固，防松装置应紧锁。
压块紧固，螺母紧锁。
3.7检查绝缘围屏绑扎是否牢固，围屏上所有线圈引出处的封闭应良好。
绝缘围屏绑扎牢固，围屏上所有线圈引出处的封闭良好。
3.8检查引线包扎是否牢固，应无破损、拧弯现象。
引出线绝缘包扎牢固，无破损，拧弯现象。
3.9检查引出线绝缘距离应合格，固定牢靠，其固定支架应紧固。
引出线绝缘距离合格，固定牢靠，其固定支架紧固。
3.10检查内部油漆情况内部漆膜完整，附着牢固。
3.11检查各部位应无油泥、水滴、和金属屑末等杂物。
各部位无油泥、水滴、和金属和金属屑末等杂物。
3.12测试检查磁屏蔽无多点接地现象磁屏蔽应为一点接地铁芯绝缘电阻 M Ω夹件绝缘电阻 M Ω铁芯与夹件间绝缘电阻 M Ω6.1清点核对内检人员携带物品无遗漏，与进入变压器时一致。
6.2清洗油箱底部，不得有遗留杂物。
箱底洁净，无杂物。
内检结束的时间： 年 月 日时 分。
4试验项目3器身内部可视部位检查绝缘电阻值均＞10M Ω测量铁芯、夹件对地绝缘电阻；铁芯与夹件间绝缘电阻。
5.16.3更换人孔密封圈，封闭人孔及箱顶通风阀门。
密封良好，无渗漏。
清理5类项目序检修内容工艺标准检查记录温度： ℃ 湿度： %说明满足技术要求打“√”不满足技术要求打ד没有该项目的打”/“检查结论内检记录完整，变压器无异常，开始抽真空6.3更换人孔密封圈，封闭人孔及箱顶通风阀门。
电力变压器安全检查范本电力变压器作为电力系统中重要的电能转换设备，其安全运行对于保障供电质量和提高电力系统的稳定性至关重要。
为了确保电力变压器的安全运行，必须定期进行安全检查。
以下是电力变压器安全检查的范本，用来指导工作人员进行检查。
1. 外观检查1.1 检查变压器外壳表面是否有明显破损或腐蚀。
1.2 检查变压器接地装置是否完好，并且接地电阻是否符合规定标准。
1.3 检查变压器冷却器和风扇是否正常运行，是否存在堵塞或损坏的情况。
1.4 检查变压器绝缘子、避雷器和防鸟设施是否完好。
2. 内部检查2.1 检查变压器油位是否在正常范围内，并且油色是否正常，是否存在浑浊、杂质或异常气泡。
2.2 检查变压器油温是否过高，是否存在异常的热点。
2.3 检查变压器绕组是否存在异常发热情况，是否存在绝缘损伤或漏油情况。
2.4 检查变压器内部是否存在异味或异常噪音，是否存在异常振动。
2.5 检查变压器控制元件、热继保护及仪表设备是否正常工作。
3. 运行参数检查3.1 检查变压器运行电流是否在额定范围内，是否存在过载运行情况。
3.2 检查变压器运行电压是否稳定，是否存在电压浮动或过高的情况。
3.3 检查变压器运行功率因数是否在正常范围内。
3.4 检查变压器各相电压是否平衡，是否存在不平衡电流情况。
3.5 检查变压器运行时的温度升高是否符合规定标准。
4. 维护保养检查4.1 检查变压器油的绝缘强度、含水量和酸值，是否需要进行油处理。
4.2 检查变压器防雷装置和过电压保护装置是否正常工作。
4.3 检查变压器冷却系统的冷却水量、水质和水压是否正常。
4.4 检查变压器绝缘子和防鸟设施是否需要清洗或更换。
4.5 检查变压器接地装置的接地电阻是否达标。
5. 安全用电检查5.1 检查变压器输入、输出线路的绝缘情况，是否存在漏电或接地故障。
5.2 检查变压器相关的开关、保护设备和继电器是否正常工作。
5.3 检查变压器附近的电缆、设备和管线布置是否合理，是否存在安全隐患。

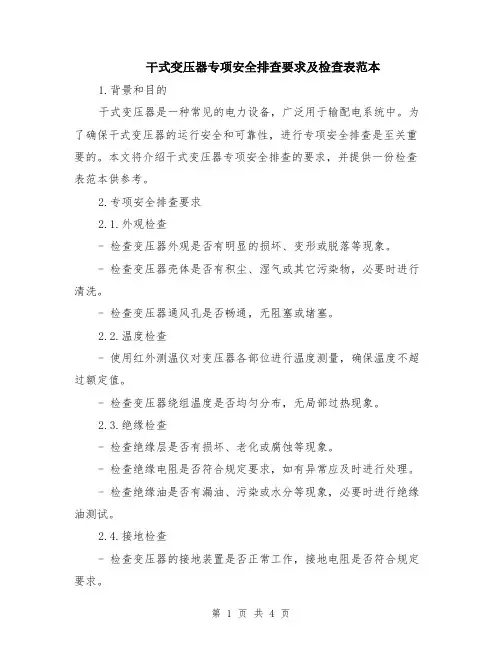

干式变压器专项安全排查要求及检查表范本1.背景和目的干式变压器是一种常见的电力设备，广泛用于输配电系统中。
为了确保干式变压器的运行安全和可靠性，进行专项安全排查是至关重要的。
本文将介绍干式变压器专项安全排查的要求，并提供一份检查表范本供参考。
2.专项安全排查要求2.1.外观检查- 检查变压器外观是否有明显的损坏、变形或脱落等现象。
- 检查变压器壳体是否有积尘、湿气或其它污染物，必要时进行清洗。
- 检查变压器通风孔是否畅通，无阻塞或堵塞。
2.2.温度检查- 使用红外测温仪对变压器各部位进行温度测量，确保温度不超过额定值。
- 检查变压器绕组温度是否均匀分布，无局部过热现象。
2.3.绝缘检查- 检查绝缘层是否有损坏、老化或腐蚀等现象。
- 检查绝缘电阻是否符合规定要求，如有异常应及时进行处理。
- 检查绝缘油是否有漏油、污染或水分等现象，必要时进行绝缘油测试。
2.4.接地检查- 检查变压器的接地装置是否正常工作，接地电阻是否符合规定要求。
- 检查接地引线是否完好无损，接地线是否牢固可靠。
2.5.保护装置检查- 检查变压器的保护装置是否正常工作，如差动保护、过电流保护、温度保护等。
- 检查保护装置的参数是否符合规定要求，如灵敏度、动作时间等。
2.6.维护记录检查- 检查变压器的维护记录，确认是否按规定进行了定期检查和维护。
- 检查变压器的维修记录，确认是否按规定进行了维修和更换部件。
3.检查表范本（示例）检查项目检查内容结论外观检查变压器外观是否损坏□是□否□合格□不合格变压器壳体清洁情况□干净□有积尘、湿气等□合格□不合格通风孔是否畅通□通畅□有堵塞□合格□不合格温度检查温度是否超标□没有超标□有超标□合格□不合格绕组温度均匀性□均匀□有局部过热□合格□不合格绝缘检查绝缘层是否损坏□完好□有损坏□合格□不合格绝缘电阻是否正常□正常□异常□合格□不合格绝缘油是否正常□正常□异常□合格□不合格接地检查接地装置工作情况□正常□异常□合格□不合格接地引线是否完好□完好□损坏□合格□不合格保护装置检查保护装置是否正常工作□正常□异常□合格□不合格保护装置参数是否符合□符合□不符合□合格□不合格维护记录检查维护记录是否规范□规范□不规范□合格□不合格维修记录是否规范□规范□不规范□合格□不合格备注：□表示勾选项，选择适用的项进行勾选，根据检查内容判断检查结果为“合格”或“不合格”。
干式变压器专项安全排查要求及检查表范本一、干式变压器专项安全排查要求：1.基础信息确认：- 变压器名称、型号、容量等是否标志清晰、完整；- 变压器的接线方式是否符合设计要求；- 变压器的接地方式是否符合规范要求；- 变压器的绝缘等级是否符合使用要求。
2.外部环境检查：- 变压器周围是否有易燃易爆物品，是否堆放整齐；- 周围是否存在有害气体、腐蚀性物质等；- 变压器周围是否有无需开放的设备，是否存在危险隐患；3.设备本体检查：- 变压器外壳是否损坏、有裂纹、脱落等现象；- 变压器外壳是否存在漏电、电弧等迹象；- 变压器温度是否正常，是否存在过热现象；- 变压器的连接线、接线端子是否接触良好；- 变压器的冷却系统是否正常工作；4.绝缘性能检查：- 变压器的绝缘电阻是否符合要求，绝缘电阻是否稳定；- 绝缘电阻测试是否定期进行，测试记录是否完整；- 绝缘电阻测试仪器是否校准合格；5.电气连接检查：- 变压器的输入输出线路是否正确连接，线路是否牢固；- 变压器的连接端子盖板是否完好，有无鬼火飞溅现象；- 变压器的电缆终端、引接线是否存在损坏、老化现象；- 变压器的绕组是否接地良好，接地电阻是否过大；6.灭弧装置检查：- 若变压器配有灭弧装置，其工作状态是否正常；- 灭弧装置的启动、断开时间是否满足要求；- 灭弧装置的检测功能是否经常进行，工作记录是否完整；7.安全防护装置检查：- 变压器周围是否配备了足够的安全警示标志；- 变压器的对地保护和过电压保护装置是否工作正常；- 变压器是否安装了过载保护装置，是否工作正常；- 变压器的温度保护装置是否正常工作、可靠；8.安全运行记录：- 变压器的运行记录是否完整，包括温度记录、绝缘电阻测试记录等；- 变压器的维护记录是否完整，维护人员是否合格；- 若变压器存在故障现象，是否及时记录并进行处理；9.应急处理准备：- 变压器周围是否配备了适当的应急处理设备；- 是否建立了应急处理预案，工作人员是否熟悉并能熟练操作；- 变压器附近是否存在紧急停电开关。
变压器定期检查表
名称：规格型号：检查时间：年月日天气：环境温度：℃湿度： % 检查人员：部门负责人：
检查情况
一、油位、油色：（压力：Mpa）
二、渗油检查：（油位：cm）
三、冷却系统：（绝缘电阻：MΩ,噪音：db）
注：轻瓦斯动作于报警，重瓦斯动作于跳闸。
六、蝶阀：
八、电气预防性试验：
注：有关详细情况见电气预防性试验记录。
九、其它内容
十一、填写说明
1、温度测量使用温度计或红外线测温仪；
2、本表使用黑色签字笔手工填写，存档备查；
3、检查人员逐项检查后得出的检查结论和提出的处理意见由单位技术负责人签字确认。
