模拟电路与数字电路寇戈蒋立平章详解

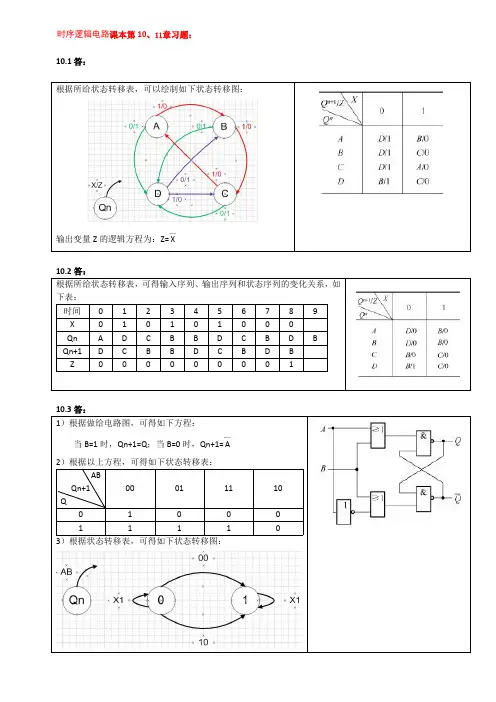

时序逻辑电路课本第10、11章习题：
10.1答：
根据所给状态转移表，可以绘制如下状态转移图：
输出变量Z的逻辑方程为：Z=——X
10.2答：
根据所给状态转移表，可得输入序列、输出序列和状态序列的变化关系，如
下表：
时间0123456789
X010101000
Qn A D C B B D C B D B
Qn+1D C B B D C B D B
Z000000001
主从RS触发器的方程如下：
当CP=0时，主选通，从保持；当CP=1时，从选通，主保持。

所以，可得如下输入输出时序图：
10.5答：
主从RS触发器的方程如下：
根据电路图可知，时钟CP下降沿有效。

所以，可得如下时序图
根据电路图可知：
在CP=1时，Y1=X；其他时刻，Y1保持。

在CP上升沿时，Y2=X；其他时刻，Y2保持。

在CP下降沿时，Y3=X；其他时刻，Y3保持。

所以，可得如下时序图：
课本第11章习题：。

第8章习题及解答8.1 在图8.3（a ）用5G555定时器接成的施密特触发电路中，试问：（1）当CC 12V V =时，而且没有外接控制电压时，T+V 、T-V 和T V ∆各为多少伏？（2）当CC 10V V =时，控制电压CO 6V V =时，T+V 、T-V 和T V ∆各为多少伏？题8.1 解：⑴ 283T CC V V V +== ， 143T CC V V V -==， V V V V T T T 4=-=∆-+；⑵ 6T CO V V V +== ， 132T CO V V V -== ，3T T T V V V V +-∆=-=。

8.3 图P8.3（a ）为由5G555构成的单稳态触发电路，若已知输入信号i V 的波形如图P8.3（b ）所示，电路在t=0时刻处于稳态。

（1）根据输入信号i V 的波形图定性画出C V 和输出电压O V 对应的波形。

（2）如在5G555定时器的5脚和1脚间并接一只10K 的电阻，试说明输出波形会发生怎样的变化？OiV（a ） （b ）图 P8.3题8.3 解：（1）对应的波形如图题解8.3（a ）所示。

i VV V图 题解8.3（a ）（2）如在5G555定时器的5脚和1脚间并接一只10K 的电阻，则输出脉冲宽度W1t 等于电容电压C V 从0上升到CC 1115V=7.5V 22V =⨯所需时间，因此输出脉冲宽度W1t 要比图题解8.3（a ）波形中W t 窄。

对应的波形如图题解8.3（b ）所示。

i VV V 图 题解8.3（b ）8.5 图P8.5（a ）所示是用集成单稳态触发电路74121和D 触发器构成的噪声消除电路，图P8.5（b ）为输入信号。

设单稳态触发电路的输出脉冲宽度W t 满足n W s t t t <<（其中n t 为噪声，s t 为信号脉宽），试定性画出Q 和O V 的对应波形。

图 P8.5题8.5 解：波形图如图题解8.5所示。

第1章习题及解答1.1 将下列二进制数转换为等值的十进制数。

（1）（11011）2 （2）（10010111）2（3）（1101101）2 （4）（11111111）2（5）（0.1001）2（6）（0.0111）2（7）（11.001）2（8）（101011.11001）2题1.1 解：（1）（11011）2 =（27）10 （2）（10010111）2 =（151）10（3）（1101101）2 =（109）10 （4）（11111111）2 =（255）10（5）（0.1001）2 =（0.5625）10（6）（0.0111）2 =（0.4375）10（7）（11.001）2=（3.125）10（8）（101011.11001）2 =（43.78125）10 1.3 将下列二进制数转换为等值的十六进制数和八进制数。

（1）（1010111）2 （2）（110111011）2（3）（10110.011010）2 （4）（101100.110011）2题1.3 解：（1）（1010111）2 =（57）16 =（127）8（2）（110011010）2 =（19A）16 =（632）8（3）（10110.111010）2 =（16.E8）16 =（26.72）8（4）（101100.01100001）2 =（2C.61）16 =（54.302）81.5 将下列十进制数表示为8421BCD码。

（1）（43）10 （2）（95.12）10（3）（67.58）10 （4）（932.1）10题1.5 解：（1）（43）10 =（01000011）8421BCD（2）（95.12）10 =（10010101.00010010）8421BCD（3）（67.58）10 =（01100111.01011000）8421BCD（4）（932.1）10 =（100100110010.0001）8421BCD1.7 将下列有符号的十进制数表示成补码形式的有符号二进制数。

模拟电路和数字电路自学手册（原创版）目录一、模拟电路和数字电路的定义与区别1.模拟电路的定义与特点2.数字电路的定义与特点二、模拟电路和数字电路的基本元件与工具1.模拟电路的基本元件2.数字电路的基本元件3.模拟电路和数字电路的工具三、模拟电路的设计与分析方法1.模拟电路的设计方法2.模拟电路的分析方法四、数字电路的设计与分析方法1.数字电路的设计方法2.数字电路的分析方法五、模拟电路和数字电路的自学资源与教材1.模拟电路的自学资源与教材2.数字电路的自学资源与教材六、模拟电路和数字电路的应用领域1.模拟电路的应用领域2.数字电路的应用领域正文一、模拟电路和数字电路的定义与区别模拟电路是一种电子电路，其中信号以连续变化的模拟量形式传输。

这种电路中的元件通常包括电阻、电容和电感等，用于对信号进行放大、滤波和调制等处理。

模拟电路广泛应用于放大器、无线电接收机、音频处理设备等领域。

数字电路则是一种处理和传输离散信号（通常是二进制信号）的电路。

它主要使用逻辑门、触发器和寄存器等数字元件，实现信号的逻辑运算、存储和传输等功能。

数字电路广泛应用于计算机、数字信号处理、通信系统等领域。

二、模拟电路和数字电路的基本元件与工具模拟电路的基本元件包括电阻、电容、电感、二极管、晶体管等，这些元件用于实现信号的放大、滤波、调制等功能。

模拟电路的设计与分析工具包括电路仿真软件（如 Multisim、PSPICE 等）、欧姆定律、基尔霍夫定律等。

数字电路的基本元件包括逻辑门、触发器、寄存器、计数器等，这些元件用于实现信号的逻辑运算、存储和传输等功能。

数字电路的设计与分析工具包括硬件描述语言（如 Verilog、VHDL 等）、逻辑仿真软件（如ModelSim、Synopsys 等）等。

三、模拟电路的设计与分析方法模拟电路的设计方法主要包括电路分析法、电路综合法和实验法等。

电路分析法是根据电路的特性和要求，分析电路中各元件的作用和相互关系，以实现电路的设计。
