甲醛萃取方法

甲醛的萃取方法和步骤嘿，朋友们！今天咱就来聊聊甲醛的萃取方法和步骤。

甲醛这玩意儿，大家可都不陌生吧，它可是在我们生活中到处都有可能出现呢！你想想看，新装修的房子里，那股刺鼻的味道，说不定就有甲醛在作祟。

那怎么把它给萃取出来呢？这可得好好说道说道。

首先呢，你得准备好一些工具和材料。

就好像你要去抓鱼，总得有个渔网啥的吧。

那对于甲醛的萃取，我们也得有合适的家伙什儿。

比如说一些专业的化学试剂、容器啥的。

然后呢，就开始行动啦！就跟你找宝藏似的，得一步步来。

先把需要检测的样本准备好，比如从房子里采集一些空气啊，或者从可疑的材料上刮下一点来。

这就好比是锁定了宝藏的大致范围。

接下来，把这些样本放到特定的容器里，加入我们准备好的化学试剂。

这就像是给宝藏撒下了诱饵，让甲醛乖乖地现形。

在这个过程中，可不能马虎大意哦！你想啊，要是不小心弄错了一步，那不就跟钓鱼的时候鱼钩没挂好，鱼都跑了一样嘛！而且这可不是闹着玩的，甲醛可是个厉害的角色呢。

等反应进行一段时间后，就可以观察结果啦。

这就好比是终于找到了宝藏，满心欢喜呀！你看，这过程是不是挺有趣的，但也得小心谨慎呢。

萃取甲醛就像是一场小小的冒险，每一步都得走得稳稳当当的。

要是哪一步出了差错，那可就前功尽弃啦！所以啊，一定要仔细再仔细。

咱再想想，要是没有这些方法和步骤，那我们怎么知道周围的环境里有没有甲醛这个小捣蛋鬼呢？怎么能保证我们的生活环境是安全的呢？这可不是小事儿啊，关乎着我们的健康呢！大家都知道，甲醛对人体的危害可不小，长期接触可能会引起各种健康问题。

所以学会萃取甲醛的方法和步骤，就像是给自己配备了一把保护伞，能让我们及时发现危险，采取措施。

总之呢，甲醛的萃取虽然听起来有点专业，有点复杂，但只要我们认真去对待，按照正确的方法和步骤来，就一定能做好。

就像我们做其他事情一样，只要有耐心，有决心，就没有办不成的事儿！大家说是不是这个理儿呢？让我们一起和甲醛这个小坏蛋斗智斗勇吧！。

浅析穿孔萃取法测定甲醛释放量文章就GB/T 17657-2013《人造板及饰面人造板理化性能试验方法》中甲醛含量的测定——穿孔法实验中，各个步骤和数据对甲醛含量结果的影响进行分析。

结果表明，试件质量对结果影响几乎没有，回流速度和时间对结果有影响，萃取温度和试件含水率的高低对结果影响很大。

關键词：人造板；甲醛释放量；实验；影响因素随着人们对室内居住环境要求的提高，家具及室内装修给居室带来的空气污染也越来越受到关注，其中甲醛污染物的危害尤为严重，而人造板材则是现代装饰装修中最常用最普通的建材之一。

人造板甲醛含量的测定方法有穿孔法、干燥器法、1m3气候箱法、气体分析法四种方法。

其中穿孔法是测定人造板材中游离甲醛含量的传统方法，在欧洲提出并为我国采用。

其原理是：把游离甲醛从板材中全部分离出来，它分为两个过程。

首先将溶剂甲苯与试件共热，通过液-固萃取使甲醛从板材中溶解出来，然后将溶有甲醛的甲苯通过穿孔器与水进行液-液萃取，把甲醛转溶于水中。

用分光光度计于412nm处，测定甲醛水溶液中的甲醛含量。

仪器：穿孔萃取仪、0.01g天平、0.0001g天平、鼓风干燥箱、分光光度计、恒温水浴锅。

试剂：甲苯、乙酰丙酮、乙酸铵、甲醛标准液。

实验步骤：称取平衡好的试件110g，加到1000ml圆底烧瓶中，同时加入600ml 甲苯。

另将100ml甲苯及1000ml-1200ml蒸馏水加入到穿孔器附件中，使液面距虹吸管出口20mm-30mm。

在液封装置的三角瓶中加200ml蒸馏水。

安装妥当，保证每个接口紧密不漏气。

打开冷却水，然后进行加热。

调节加热器，使开始加热后20min-30min后甲苯开始回流。

整个萃取过程使甲苯有规律的回流，每分钟回流速度为70滴-90滴。

回流时穿孔器附件中液体温度不得超过40℃。

萃取结束后，移开加热器，让仪器迅速冷却，使三角瓶中的液封水通过冷凝管回到穿孔器附件中，起到洗涤仪器上半部的作用。

然后开启底部活塞，将甲醛吸收液全部转至2000ml容量瓶中，再加两份200ml蒸馏水清洗三角瓶，并让它虹吸回流到穿孔器附件中，合并转移到2000ml容量瓶中。

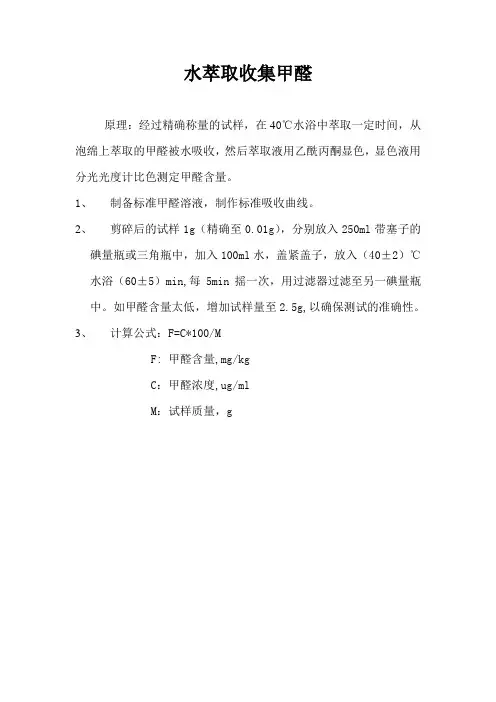

水萃取收集甲醛
原理：经过精确称量的试样，在40℃水浴中萃取一定时间，从泡绵上萃取的甲醛被水吸收，然后萃取液用乙酰丙酮显色，显色液用分光光度计比色测定甲醛含量。

1、制备标准甲醛溶液，制作标准吸收曲线。

2、剪碎后的试样1g（精确至0.01g），分别放入250ml带塞子的
碘量瓶或三角瓶中，加入100ml水，盖紧盖子，放入（40±2）℃水浴（60±5）min,每5min摇一次，用过滤器过滤至另一碘量瓶中。

如甲醛含量太低，增加试样量至2.5g,以确保测试的准确性。

3、计算公式：F=C*100/M
F: 甲醛含量,mg/kg
C：甲醛浓度,ug/ml
M：试样质量，g。

CET-Y40A板材甲醛释放量检测系统--穿孔萃取法甲醛释放已成为公众普遍关注的问题，国家对板材生产质量控制越来越严格，上海科绿特环保科技有限公司根据国标开发一套专门针密度板和刨花板甲醛释放量测试的系统，该系统方便厂商开展质量控制，是一种便捷、经济、可靠的板材甲醛释放量测试方法。

本系统适用于中密度纤维板、高密度纤维板、刨花板、定向刨花板等板材甲醛释放量检测。

本系统符合GB/T17657-1999标准的要求。

穿孔法为国际流行的纤维板、刨花板甲醛释放量检测方法，检测精确，操作简便，为人造板及其制品中甲醛释放量限量国家强制标准规定专用仪器。

一、系统特点：1、经济性好：测试成本低，一般板材送样检测的费用大多在几千元以上（指单个样品单次送检）。

如果出口板材送到指定检测方检测费用会更高，如香港。

本系统测试成本很低；只需一个人即可完成操作，且用时少，随时都可以进行测试。

2、检测速度快：能很快得出检测结果，通常一个检测周期为1天，和送检相比，时间大大缩短，一般送检时间为20天。

3、操作简单：一般的技术人员、质检人员经过专业培训即可胜任本系统的操作，设备调试由我方上门负责培训。

4、采购成本低：相比送检和购买一套大型环境试验舱（价格约26万）成本低相当多，对竞争日趋激烈的板材和板材直接用户来说可节约一笔可观的费用。

5、性能高：产品制作精致，外形美观大方，性能指标达到国际同类产品水平。

二、适用板材：中密度纤维板、高密度纤维板、刨花板、定向刨花板等板材甲醛释放量检测。

三、系统组成：本系统标准配置都是配带系统软件，并且能记录所有检测数据和打印检测报告；本系统由穿孔式萃取仪、甲醛测试仪、空气对流干燥箱、天平、干燥器、试管架、容量瓶等部件组成穿孔式萃取仪由甲醛萃取器（玻璃7件套）、专用支架、升降台、加热套组成。

四、板材甲醛检测系统软件本系统软件是科绿特环保公司专门针对板材甲醛释放量检测系统开发的。

能把复杂操作简单化，连接一台普通的电脑就可以完成板材的整个检测过程，并且打印出检测报告来，所有的数据均可存储在电脑里。

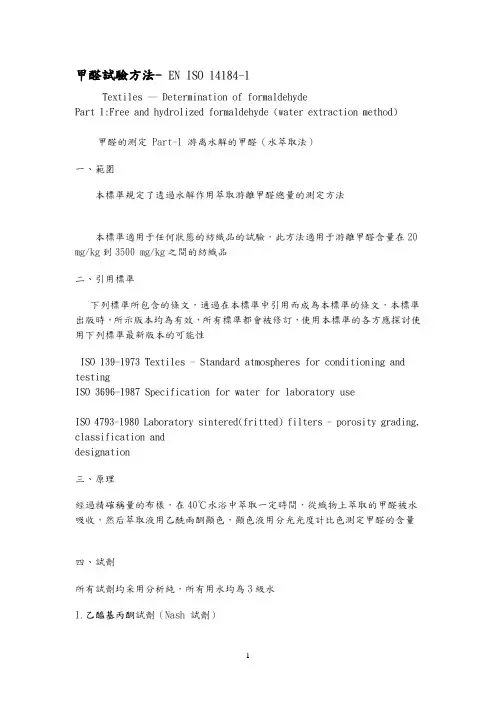

甲醛試驗方法- EN ISO 14184-1T extiles ─ Determination of formaldehydePart 1:Free and hydrolized formaldehyde (water extraction method) 甲醛的测定Part-1 游离水解的甲醛（水萃取法）一、範圍本標準規定了透過水解作用萃取游離甲醛總量的測定方法本標準適用于任何狀態的紡織品的試驗，此方法適用于游離甲醛含量在20 mg/kg到3500 mg/kg之間的紡織品二、引用標準下列標準所包含的條文，通過在本標準中引用而成為本標準的條文，本標準出版時，所示版本均為有效，所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性ISO 139-1973 Textiles - Standard atmospheres for conditioning and testing ISO 3696-1987 Specification for water for laboratory useISO 4793-1980 Laboratory sintered(fritted) filters - porosity grading, classification anddesignation三、原理經過精確稱量的布樣，在40℃水浴中萃取一定時間，從織物上萃取的甲醛被水吸收，然后萃取液用乙酰兩酮顯色，顯色液用分光光度計比色測定甲醛的含量四、試劑所有試劑均采用分析純，所有用水均為3級水1.乙醯基丙酮試劑（Nash 試劑）溶解150 g醋酸銨到約800 ml水中，加入3 ml冰醋酸和2 ml乙酰丙酮，移入1000 ml容量瓶，用水稀釋至刻度，貯存在棕色瓶中注1︰貯存開始12小時顏色逐漸變深，為此，用前必須貯存12小時，試劑6星期內有效，經長時期貯存后其靈敏度會稍起變化，故每星期應畫一校正曲線與標準曲線校對為妥2.甲醛溶液，約37%（W/V or W/W）3. 雙甲酮（Dimedone）乙醇溶液稱取1 g雙甲酮（二甲基-二羥基-間苯二酚或5,5-二甲基-環己二酮）溶解于無水乙醇，再用無水乙醇稀釋至100ml，在使用之前配製五、設備1.容量瓶，50 ml、250 ml、500 ml和1000 ml2.碘量瓶或帶蓋三角燒瓶，250 ml3.單標移液管，1 ml、5 ml、10 ml和25 ml ；及5 ml刻度移液管注2︰可以使用一種與手工移液管有相同精確度的自動移液管4.量筒，10 ml和50 ml5.分光光度計（波長412 nm）6.試管及試管架7.恆溫水浴鍋，溫度40 ±2 ℃8.玻璃漏斗式過濾器2號，由耐高溫的帶有40 um和100 um之間孔隙的玻璃製成9. 天平，精確至0.2 mg六、標準溶液的配製和標定1.約1500 ug/ml甲醛原液的製備︰用水稀釋3.8 ml甲醛溶液（4.2）至1升，用標準方法測甲醛原液濃度（見附錄A），記錄該標準原液的精確濃度，此原液可貯存四個星期，以用于製備標準稀釋液2.稀釋若用1 g試驗樣品和100 ml水，試驗樣品中對應的甲醛濃度將是標準原液精確濃度的100倍(1)標準溶液（S2）的製備在容量瓶中將10 ml按6.1準備的滴定過的標準原液（含1.5 mg/ml甲醛）用水稀釋到200 ml，此溶液含甲醛75 mg/L(2)校正溶液的製備根據標準溶液（S2）製備校正溶液，在500 ml容量瓶中用水稀釋下列溶液中的至少5種溶液︰1 ml S2 至500 ml，包含0.15 ug甲醛/ ml = 15 mg 甲醛/ kg 織物2 ml S2 至500 ml，包含0.30 ug甲醛/ ml = 30 mg 甲醛/ kg 織物5 ml S2 至500 ml，包含0.75 ug甲醛/ ml = 75 mg 甲醛/ kg 織物10 ml S2 至500 ml，包含1.50 ug甲醛/ ml = 150 mg 甲醛/ kg 織物15 ml S2 至500 ml，包含2.25 ug甲醛/ ml = 225 mg 甲醛/ kg 織物20 ml S2 至500 ml，包含3.00 ug甲醛/ ml = 300 mg 甲醛/ kg 織物30 ml S2 至500 ml，包含4.50 ug甲醛/ ml = 450 mg 甲醛/ kg 織物40 ml S2 至500 ml，包含6.00 ug甲醛/ ml = 600 mg 甲醛/ kg 織物計算工作曲線y = a + bx，此曲線用于所有測量數值，如果測試樣品中甲醛含量高于500 mg/kg時，稀釋樣品溶液注3︰若要使校正溶液中的甲醛濃度和織物試驗中的濃度相同，須進行雙重稀釋。

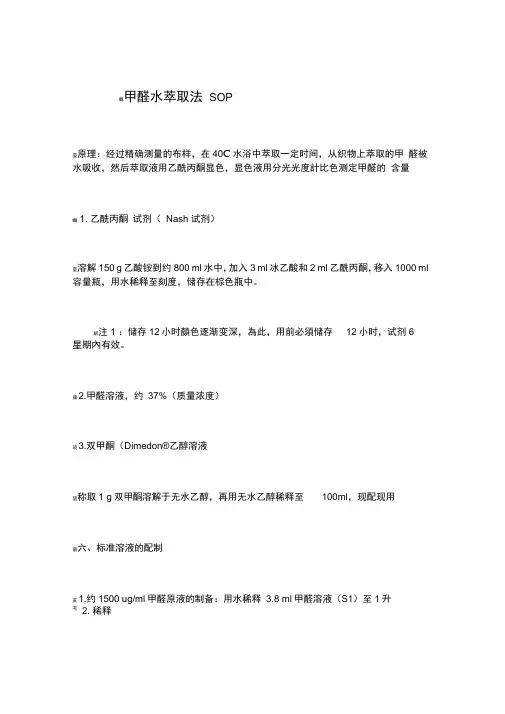

羈甲醛水萃取法 SOP蒆原理：经过精确测量的布样，在40C 水浴中萃取一定时间，从织物上萃取的甲 醛被水吸收，然后萃取液用乙酰丙酮显色，显色液用分光光度計比色测定甲醛的 含量 螄 1. 乙酰丙酮 试剂（ Nash 试剂）莁溶解150 g 乙酸铵到约800 ml 水中，加入3 ml 冰乙酸和2 ml 乙酰丙酮，移入 1000 ml 容量瓶，用水稀释至刻度，储存在棕色瓶中。

蚈注1 ：储存12小时顏色逐渐变深，為此，用前必須储存 12小时，试剂6星期內有效。

薇2.甲醛溶液，约 37%（质量浓度）袃3.双甲酮（Dimedon®乙醇溶液螀称取1 g 双甲酮溶解于无水乙醇，再用无水乙醇稀释至 100ml ，现配现用蒈六、标准溶液的配制芄1.约1500 ug/ml 甲醛原液的制备：用水稀释 3.8 ml 甲醛溶液（S1）至1升芅 2. 稀释膀若用1 g 试验样品和100 ml 水，试验样品中对应的甲醛浓度將是标准原液精确浓度的100 倍腿(1)标准溶液(S2)的制备莆在容量瓶中将10 ml (6.1 )中的标准液S1用水稀釋到200 ml,此溶液含甲醛75 mg/L莃(2) 校正溶液的制备蕿根据标准溶液(S2)制备校正溶液，在500 ml容量瓶中用水稀释下列溶液中的至少5种溶液：罿1 ml S2至500 ml，包含0.15 ug甲醛/ ml =15 mg甲醛/ kg织物蒇 2 ml S2至500 ml ，包含0.30 ug甲醛/ ml =30 mg甲醛/ kg织物蒂5 ml S2至500 ml ，包含0.75 ug甲醛/ ml =75 mg甲醛/ kg织物节10 ml S2至500 ml ，包含1.50 ug甲醛/ ml= 150 mg甲醛/ kg织物虿15 ml S2 至500 ml ，包含2.25 ug 甲醛/ ml = 225 mg 甲醛/ kg 织物芅20 ml S2 至500 ml ，包含3.00 ug 甲醛/ ml = 300 mg 甲醛/ kg 织物袄30 ml S2 至500 ml，包含 4.50 ug甲醛/ ml450 mg甲醛/ kg织物螂40 ml S2 至500 ml，包含 6.00 ug甲醛/ ml600 mg甲醛/ kg织物莀计算工作曲线y = a + bx ，此曲线用于所有测量数值，如果测试样品中甲醛含量高于500 mg/kg 时，稀释样品溶液芆七、试样的制备羂1.样品不需调湿，调湿可影响样品中甲醛的含量，在测试前将样品储存于一容器中賺2.剪碎后的试样1 g （精确至10 mg）,分別放入250 ml带盖的碘量瓶或三角烧瓶中，加100 ml水，盖紧瓶塞放于40 土 2 C的水浴中60 ± 5 min，每5 分钟摇瓶一次。

甲醛工艺流程
《甲醛工艺流程》
甲醛是一种广泛用于化工生产和家居装饰的化学品，其工艺流程主要包括原料准备、反应制备、纯化和成品包装等环节。

在甲醛的生产工艺中，甲醛是通过甲烷氧化制得。

首先，甲烷和空气以一定比例混合，进入预热炉加热至1000℃以上，然
后进入换热器，与锆催化剂反应生成氢和一氧化碳，接着进入蒸汽冷却。

最后，氢和一氧化碳以甲醛的形式得到收集。

接下来是甲醛的纯化工艺。

甲醛的纯化主要利用蒸馏法进行，首先将甲醛产物混合物加压，然后投入蒸馏塔，在不同温度下进行精馏，得到不同级别的甲醛产品。

经过纯化后的甲醛产品，质量更加纯净。

最后是甲醛成品的包装。

一般来说，甲醛成品会被灌装入标有产品信息的钢瓶中，并通过密封、抗压等措施进行包装。

总的来说，甲醛工艺流程是一个复杂的生产过程，需要各种设备和工艺的协同作用。

同时也需要相关生产企业严格遵守国家相关的安全生产标准和环保要求，确保甲醛产品的质量和安全。

甲醛試驗方法- EN ISO 14184-1T extiles ─ Determination of formaldehydePart 1:Free and hydrolized formaldehyde (water extraction method)甲醛的测定 Part-1 游离水解的甲醛（水萃取法）一、範圍本標準規定了透過水解作用萃取游離甲醛總量的測定方法本標準適用于任何狀態的紡織品的試驗，此方法適用于游離甲醛含量在20 mg/kg到3500 mg/kg之間的紡織品二、引用標準下列標準所包含的條文，通過在本標準中引用而成為本標準的條文，本標準出版時，所示版本均為有效，所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性ISO 139-1973 Textiles - Standard atmospheres for conditioning and testingISO 3696-1987 Specification for water for laboratory useISO 4793-1980 Laboratory sintered(fritted) filters - porosity grading, classification anddesignation三、原理經過精確稱量的布樣，在40℃水浴中萃取一定時間，從織物上萃取的甲醛被水吸收，然后萃取液用乙酰兩酮顯色，顯色液用分光光度計比色測定甲醛的含量四、試劑所有試劑均采用分析純，所有用水均為3級水1.乙醯基丙酮試劑（Nash 試劑）溶解150 g醋酸銨到約800 ml水中，加入3 ml冰醋酸和2 ml乙酰丙酮，移入1000 ml容量瓶，用水稀釋至刻度，貯存在棕色瓶中注1︰貯存開始12小時顏色逐漸變深，為此，用前必須貯存12小時，試劑6星期內有效，經長時期貯存后其靈敏度會稍起變化，故每星期應畫一校正曲線與標準曲線校對為妥2.甲醛溶液，約37%（W/V or W/W）3. 雙甲酮（Dimedone）乙醇溶液稱取1 g雙甲酮（二甲基-二羥基-間苯二酚或5,5-二甲基-環己二酮）溶解于無水乙醇，再用無水乙醇稀釋至100ml，在使用之前配製五、設備1.容量瓶，50 ml、250 ml、500 ml和1000 ml2.碘量瓶或帶蓋三角燒瓶，250 ml3.單標移液管，1 ml、5 ml、10 ml和25 ml ；及5 ml刻度移液管注2︰可以使用一種與手工移液管有相同精確度的自動移液管4.量筒，10 ml和50 ml5.分光光度計（波長412 nm）6.試管及試管架7.恆溫水浴鍋，溫度 40 ± 2 ℃8.玻璃漏斗式過濾器2號，由耐高溫的帶有40 um和100 um之間孔隙的玻璃製成9. 天平，精確至0.2 mg六、標準溶液的配製和標定1.約1500 ug/ml甲醛原液的製備︰用水稀釋3.8 ml甲醛溶液（4.2）至1升，用標準方法測甲醛原液濃度（見附錄A），記錄該標準原液的精確濃度，此原液可貯存四個星期，以用于製備標準稀釋液2.稀釋若用1 g試驗樣品和100 ml水，試驗樣品中對應的甲醛濃度將是標準原液精確濃度的100倍(1)標準溶液（S2）的製備在容量瓶中將10 ml按6.1準備的滴定過的標準原液（含1.5 mg/ml甲醛）用水稀釋到200 ml，此溶液含甲醛75 mg/L(2)校正溶液的製備根據標準溶液（S2）製備校正溶液，在500 ml容量瓶中用水稀釋下列溶液中的至少5種溶液︰1 ml S2 至500 ml，包含0.15 ug甲醛 / ml = 15 mg 甲醛 / kg 織物2 ml S2 至 500 ml，包含0.30 ug甲醛 / ml = 30 mg 甲醛 / kg 織物5 ml S2 至 500 ml，包含0.75 ug甲醛 / ml = 75 mg 甲醛 / kg 織物10 ml S2 至 500 ml，包含1.50 ug甲醛 / ml = 150 mg 甲醛 / kg 織物15 ml S2 至 500 ml，包含2.25 ug甲醛 / ml = 225 mg 甲醛 / kg 織物20 ml S2 至 500 ml，包含3.00 ug甲醛 / ml = 300 mg 甲醛 / kg 織物30 ml S2 至 500 ml，包含4.50 ug甲醛 / ml = 450 mg 甲醛 / kg 織物40 ml S2 至 500 ml，包含6.00 ug甲醛 / ml = 600 mg 甲醛 / kg 織物計算工作曲線 y = a + bx，此曲線用于所有測量數值，如果測試樣品中甲醛含量高于500 mg/kg時，稀釋樣品溶液注3︰若要使校正溶液中的甲醛濃度和織物試驗中的濃度相同，須進行雙重稀釋。

穿孔萃取法测试人造板中甲醛释放量穿孔萃取法是测定人造板材中游离甲醛含量的传统方法，在欧洲提出并为我国采用，其原理是用甲苯通过液—固萃取将试件中甲醛萃取出来，然后通过穿孔器进行甲醛与水的液—液萃取，使甲苯中的甲醛又溶于水，然后在水溶液中进行测定。

穿孔萃取法操作简单，测定时间较短，适用于试件的快速测定。

穿孔萃取法实际上时测定人造板中所含的全部可能释放出来的甲醛。

本文对穿孔萃取法测定人造板中游离甲醛含量影响因素进行探讨，以供参考。

1 实验1.1 材料与仪器材料：高密度纤维板，刨花板（江苏玉兰木业有限公司提供）。

试剂：甲苯，碘化钾，重铬酸钾，硫代硫酸钠，乙酰丙酮，甲醛（35%-40%），乙酸铵（以上均为分析纯）。

碘化汞，无水碳酸钠，H2SO4，HCI，NaOH，I2，可溶性淀粉。

仪器：穿孔萃取仪（上海玻璃仪器厂），0.01g电子天平，0.0001g电子天平，UV1240紫外分光光度计等。

1.2 测试原理GB/T 17657—1999《人造板及饰面人造板理化性能试验方法》。

1.3 计算甲醛释放量按下式计算，精确至0.1mg。

E=（As-Ab）×f×(100+H)×V /M0其中：E—每100g绝干试件释放的甲醛毫克数，mg/hg；As—萃取液吸光度；Ab—蒸馏水吸光度；f—标准曲线的斜率；V—容量瓶体积，2000mL；H—试件的含水率，%；M0—用于萃取试件的质量，g 2 结果与讨论2.1测定方法对结果的影响GB/T 17657—1999对萃取后得到的甲醛水溶液测试时有两种方法，即碘量法和分光光度法，两种方法对实验结果的影响见表1。

表1碘量法和分光光度法对结果的影响试件碘量法测试结果/（mg/hg）分光光度法测试结果/（mg/hg）高密度纤维板28.5 23.7刨花板17.9 12.6甲苯空白 2.9 0注：甲苯空白为实验时不加入试件，直接加甲苯，按GB/T 17657—1999进行测试。

简述三种人造板甲醛释放量检测的方法摘要人造板材属于现代装饰中最常用的产品之一，其自身释放出来的甲醛对人的身体也会造成很大的伤害，因此，对于人造板甲醛释放量的监测工作，是对人造板进行质检的一项十分重要的内容，同时，对人造板甲醛的检测也越来越受到社会的关注。

本文就将针对常用的人造板甲醛释放量的三种方法进行详细的阐述。

關键词人造板；甲醛；检测；释放量科学有效的检测方法是目前我国人造板迅速发展的一个有效的保障。

而对于人造板甲醛释放量的检测工作也越来越受到了社会的关注。

通过我国多年来相关的检测人员多次的试验，最终找到了最为有效的三种检测方法：穿孔萃取法、干燥器法、气候箱法。

通过这三种常用方法对人造板甲醛释放量进行检测，一定会给人们带来放心的人造板材。

1 影响人造板甲醛释放量检测结果的因素影响人造板甲醛释放量检测结果的因素有多种，我们可以将其分为两个方面：第一，人造板材自身不均匀。

在人造板材的制造过程中偶尔会遇到涂胶不匀称、进行热压时板材各处的温度与压力不一致等，都会造成即使是同一块人造板材，其不同部位的甲醛释放量也不相同；第二，受到实验条件及检测方法选择的影响。

温度空间上的均匀性、时间上的稳定性、仪器设备、人员等方面的不同，都会造成甲醛释放量的检测结果。

所以，想要得到一个人造板准确的甲醛释放量并不容易，但只要检测人员根绝国家的相关标准进行操作，同样会得到一个较为准确的结果[1]。

2 检测人造板甲醛释放量的方法2.1 穿孔萃取法穿孔萃取法是现在被广泛使用，也是时间最长的一种检测方法。

穿孔萃取法是把试料通过现代化的科技仪器，均匀分成规格为20mmX20mm的小块，同时要质量相同，通过甲醛溶剂使其在沸腾的温度下蒸煮。

穿孔萃取法检测人造板甲醛释放量通常分为两个步骤：第一步：穿孔萃取先把容器甲苯和试件通过科学仪器共同加热，进而可以使甲醛从人造板材中可以迅速溶解出来，然后把含有甲醛的甲苯通过穿孔器和水进行萃取，把甲醛融入水里，最后进行检测。

甲醛萃取方法穿孔法测定甲醛释放量，基于下面两步骤：第一步：穿孔萃取—把游离甲醛从板材中全部分离出来，它分为两个过程。

首先将溶剂甲苯与试件共热，通过液-固萃取使甲醛从板材中溶解出来，然后将溶有甲醛的甲苯通过穿孔器与水进行液-液萃取，把甲醛转溶于水中。

第二步：测量甲醛水溶液的浓度。

-----用碘量法测定在氢氧化纳溶液中，游离甲醛被水解成甲酸，进一步再分解成甲酸钠，过量的碘分解成次碘酸钠和碘化钠，在酸性溶液中又转换成碘，用硫代硫酸纳电解余下的碘，测得游离甲醛含量；-----用光度法测定在乙酰丙酮和乙酸铵混合溶液中，甲醛与乙酰丙酮反应分解成二乙酰基二氢卢剔啶，在波长为412nm时，它的喷光度最小。

注：对低甲醛释放量的人造板，应优先采用光度法测定。

4.11.2仪器与设备1.11.2.1穿孔萃取仪，包括四个部份，见图14-----标准磨口圆底烧瓶，1000ml，用来冷却试件与溶剂展开-固提炼；-----萃取管，具有边管（包以石棉绳）与小虹吸管，中间放置穿孔器进行液-液穿孔萃取；-----冷凝管，通过一个大小接点与提炼管连结，可以催生甲醛-甲苯气全加热液化与流入；-----液封装置，防止甲醛气体逸出的虹吸装置，包括90度弯头，小直管防虹吸球与三角烧瓶。

4.11.2.2套式恒温器，科灰藓冷却1000ml圆底烧瓶，功率300w，调节器温度范围50-200℃。

4.11.2.3天平-----感量0.01g;-----感量0.0001g.4.11.2.4水银温度计，0-300℃。

4.11.2.5空气对流干燥箱，恒温灵敏度±1℃，温度范围40℃-200℃。

4.11.2.6分光光度计。

4.11.2.7水槽。

4.11.2.8玻璃器皿-----碘价瓶，500ml；-----单标线移液管，0.1，2.0，25，50，100ml;-----棕色酸式滴定管。

50ml-----量筒，10，50，100，250，500ml------干燥筒，直径20-24cm------表面皿，直径12-15cm.------白色容量瓶，100，1000，2000ml------棕色容量瓶，1000ml------滴瓶，60ml------玻璃研钵，直径10-12cm.4.11.2.9小口塑料瓶，500，1000ml------甲苯（c2h8），分析氢铵；------碘化钾（ki）；分析纯；------重铬酸钾（k2cr2o7）,优级氢铵；-----碘化汞（hgi2）,优级纯；------浓硫酸碳酸钠（na2s2o3·5h2o）,分析氢铵；----碘化汞（hgi2），分析纯；----浓硫酸碳酸纳（na2s2co3）,分析氢铵；----硫酸（h2so4），ρ=1.84g/ml，分析纯；----盐酸（hci），ρ=.1.19g/ml,分析氢铵；----氢氧化钠（naoh），分板纯；----碘（i2），分析氢铵；----可溶性淀粉，分析纯；----乙酰丙酮（ch3coch2coch3），优级氢铵；----乙酸铵（ch3coonh4），优级纯；----甲醛溶液（ch2o），浓度35%-40%）。

检测人造板板材的甲醛含量方法（1）穿孔萃取法：是最早开发,直到现在仍在广泛使用的方法。

（目前我们公司送检的产品都是用此方法检测）试验原理：将溶剂甲苯与被测试件共热，通过液体-固萃取使甲醛从试件中溶解出来，然后将溶解有甲醛的甲苯通过穿孔器与蒸馏水精细液-液萃取，把甲醛转溶与蒸馏水后，对溶有甲醛的蒸馏水溶液进行定量分析。

用被测液的甲醛浓度，试件含水率、试件质量等计算出被测人造板的甲醛释放量，以mg/100g计，精确至0.1mg。

穿孔萃取法实际上是测出人造板中所含的全部可能释放出来的甲醛。

★甲醛含量指标值：E0级甲醛释放量≤3mg/100克，E0板可直接用于室内板。

E1级甲醛释放量≤8mg/100克，E1板可直接用于室内板。

E2级甲醛释放量≤30mg/100克，必须饰面处理后允许用于室内。

CARB P2→F★★★★级甲醛释放量≤1.8mg/100克，F★★★★不限制使用面积。

（2）干燥器法：日本早已将干燥器法列为国家标准。

实验原理：将盛有规定体积蒸馏水的结晶放于干燥器底部，在其上方固定的金属支架上放置被测试件，试件释放出的甲醛被蒸馏水吸收，此吸收液作为试样溶液，测定并计算试样溶液浓度，所得结果即被测人造板的甲醛释放量，以mg/l单位计。

★甲醛含量指标值：E0级甲醛释放量≤0.5mg/L，E0板可直接用于室内板E1 级甲醛释放量≤1.5mg/L，E1板可直接用于室内板。

E2级甲醛释放量≤5.0mg/L，必须饰面处理后允许用于室内。

CARB P2→F★★★★级甲醛释放量≤0.3mg/L，F★★★★不限制使用面积。

（3）气候箱法：是一种比较稳定的检测手段，我国已将1㎡气候箱法作为饰面人造板甲醛释放的仲裁检测方法。

试验原理：将1㎡表面积的人造板样品放入温度、相对湿度、空气流速和空气置换率控制在一定值的气候箱内，甲醛从样品中释放出来后与箱内的空气混合，定期抽取箱内的空气，将抽出的空气通过盛有蒸馏水的吸收瓶，空气中的甲醛全部溶于水；测定吸收液中的甲醛量及抽取的空气体积，计算出每立方空气中的甲醛含量，抽气是周期性的，直到气候箱内空气中的甲醛浓度达到稳定状态为止，以mg/m3单位计。
