粘度计,博勒飞 适用中粘度流体,RVDV-II+P

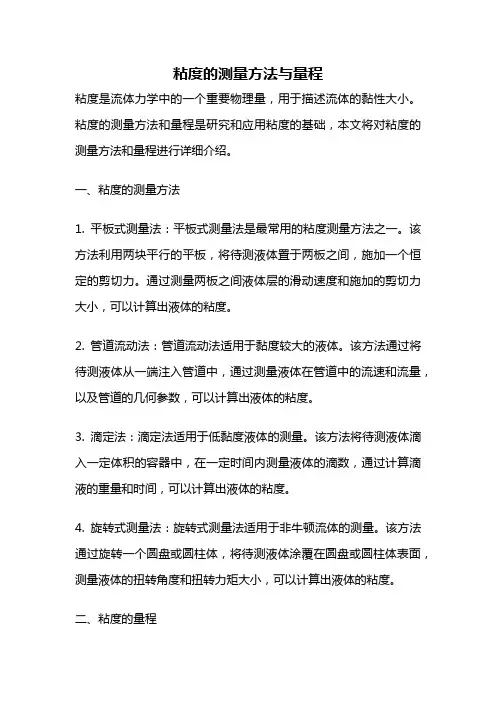

粘度的测量方法与量程粘度是流体力学中的一个重要物理量，用于描述流体的黏性大小。

粘度的测量方法和量程是研究和应用粘度的基础，本文将对粘度的测量方法和量程进行详细介绍。

一、粘度的测量方法1. 平板式测量法：平板式测量法是最常用的粘度测量方法之一。

该方法利用两块平行的平板，将待测液体置于两板之间，施加一个恒定的剪切力。

通过测量两板之间液体层的滑动速度和施加的剪切力大小，可以计算出液体的粘度。

2. 管道流动法：管道流动法适用于黏度较大的液体。

该方法通过将待测液体从一端注入管道中，通过测量液体在管道中的流速和流量，以及管道的几何参数，可以计算出液体的粘度。

3. 滴定法：滴定法适用于低黏度液体的测量。

该方法将待测液体滴入一定体积的容器中，在一定时间内测量液体的滴数，通过计算滴液的重量和时间，可以计算出液体的粘度。

4. 旋转式测量法：旋转式测量法适用于非牛顿流体的测量。

该方法通过旋转一个圆盘或圆柱体，将待测液体涂覆在圆盘或圆柱体表面，测量液体的扭转角度和扭转力矩大小，可以计算出液体的粘度。

二、粘度的量程粘度的量程是指粘度测量仪器能够测量的粘度范围。

不同的粘度测量仪器具有不同的量程，通常用单位为Pa·s或mPa·s来表示。

1. 低粘度量程：低粘度量程一般在0.1 mPa·s以下，适用于测量低黏度液体，如水、酒精等。

常见的低粘度测量仪器有滴定法和旋转式测量法。

2. 中粘度量程：中粘度量程一般在0.1 mPa·s至1000 mPa·s之间，适用于测量中等黏度液体，如机油、糖浆等。

常见的中粘度测量仪器有平板式测量法和管道流动法。

3. 高粘度量程：高粘度量程一般在1000 mPa·s以上，适用于测量高黏度液体，如胶体、涂料等。

常见的高粘度测量仪器有管道流动法和旋转式测量法。

需要注意的是，不同的粘度测量方法和仪器具有不同的精度和测量范围。

在选择测量方法和仪器时，应根据待测液体的性质和粘度范围进行选择，以确保测量结果的准确性。

美国BROOKFIELD博勒飞DV2T粘度计操作手册手册编号：M13-167说明：请以英文操作手册为准，中文版本仅供参考。

目录I．简介-----------------------------------------------------------------------------------------------------------4I.1仪器组件------------------------------------------------------------------------------------------------------51.2规格-----------------------------------------------------------------------------------------------------------7I.3技术指标-------------------------------------------------------------------------------------------------------8 I.4安装方法------------------------------------------------------------------------------------------------------9 I.5安全标志和警告---------------------------------------------------------------------------------------------10 I.6控制面板介绍----------------------------------------------------------------------------------------------11 I.7仪器清洁----------------------------------------------------------------------------------------------------11 II. 入门指南---------------------------------------------------------------------------------------------------13 II.1接通电源------------------------------------------------------------------------------------------------------------13 II.2 自动调零-----------------------------------------------------------------------------------------------------------13 II.3 状态栏--------------------------------------------------------------------------------------------------------------14 II.4 仪器导向按钮----------------------------------------------------------------------------------------------------15 II.5 主屏幕--------------------------------------------------------------------------------------------------------------16 II.5.1粘度测试设置-----------------------------------------------------------------------------------------------16 II.5.2加载测试------------------------------------------------------------------------------------------------------19 II.5.3查看结果------------------------------------------------------------------------------------------------------20 II.5.4文件管理------------------------------------------------------------------------------------------------------20 II.5.5外部控制模式----------------------------------------------------------------------------------------------- 20 II.6测量范围------------------------------------------------------------------------------------------------------------20 II.7超出测量范围-------------------------------------------------------------------------------------------------------21 II.8打印-------------------------------------------------------------------------------------------------------------------22 III粘度测试操作---------------------------------------------------------------------------------------------25 III.1快速入门-----------------------------------------------------------------------------------------------------------25 III.2 测试前的准备---------------------------------------------------------------------------------------------------25 III.3 转子/速度的选择-----------------------------------------------------------------------------------------------26 III.4多个数据点--------------------------------------------------------------------------------------------------------28 III.5数据采集的选择-------------------------------------------------------------------------------------------------29 III.6结束条件-----------------------------------------------------------------------------------------------------------31 III.7附加测试参数----------------------------------------------------------------------------------------------------32 III.8运行测试-----------------------------------------------------------------------------------------------------------35 III.9 结果----------------------------------------------------------------------------------------------------------------38 III.10数据平均---------------------------------------------------------------------------------------------------------40 IV 设置---------------------------------------------------------------------------------------------------------43 IV.1设备设置-----------------------------------------------------------------------------------------------------------43 IV.2用户设置-----------------------------------------------------------------------------------------------------------47 IV.3全程设置-----------------------------------------------------------------------------------------------------------48 IV.4管理功能--------------------------------------------------------------------------------------------------53 IV.4.1登录和锁定---------------------------------------------------------------------------------------------------53IV.4.2用户和权限---------------------------------------------------------------------------------------------------54 IV.4.3设置时间和日期---------------------------------------------------------------------------------------------56 IV.4.4备份和导入---------------------------------------------------------------------------------------------------56 IV.4.5默认路径-------------------------------------------------------------------------------------------------------57 IV.4.6设置重置-------------------------------------------------------------------------------------------------------57 IV.4.7设备重置-------------------------------------------------------------------------------------------------------57 IV.4.8校准提醒-------------------------------------------------------------------------------------------------------58 IV.4.9保存账号记录------------------------------------------------------------------------------------------------59 V PG flash软件-----------------------------------------------------------------------------------------------60附录A 安装锥板型粘度计------------------------------------------------------------------------------------64 附录B粘度范围-----------------------------------------------------------------------------------------------68 附录C粘度测量的变量-------------------------------------------------------------------------------------73 附录D转子和机型编号--------------------------------------------------------------------------------------75 附录E校准程序-----------------------------------------------------------------------------------------------78 附录F护腿-----------------------------------------------------------------------------------------------------85 附录G转速的选择--------------------------------------------------------------------------------------------87 附录H实验室支架--------------------------------------------------------------------------------------------88 附录I DVE-50A探针夹--------------------------------------------------------------------------------------91 附录J故障诊断和排除---------------------------------------------------------------------------------------93 附录K仪器尺寸图--------------------------------------------------------------------------------------------95I.简介自从1985年面世以来，博勒飞DV-II系列粘度计一直处于工业粘度计的领先地位。

粘度的测定方法和粘度计分类1、粘度的测定方法粘度的测定方法分为绝对粘度测定和相对粘度测定两大类。

绝对粘度测定分为动力粘度测定和运动粘度测定两种；相对粘度测定有恩氏粘度测定、赛氏粘度测定和雷氏粘度测定等几种表示方法。

1.1、动力粘度测定：η在流体中取两面积各为12m，相距1m，相对移动速度为1m/s时所产生的阻力称为动力粘度。

单位Pa.s(帕.秒)。

过去使用的动力粘度测定单位为泊或厘泊，泊(Poise)或厘泊为非法定计量单位。

1Pa.s=1N.s/2m=10P 泊=10的3次方cp＝1Kcps。

ASTMD445标准中规定用运动粘度测定来计算动力粘度，即η=ρ.υ式中η-动力粘度，Pa.s期目标制ρ-密度，kg/m3υ-运动粘度，m2/s我国国家标准GB/T506-82为润滑油低温动力粘度测定法。

该法使用于测定润滑油和深色石油产品的低温(0～-60℃)动力粘度。

在严格控制温度和不同压力条件下，测定一定体积的试样在已标定常数的毛细管粘度计内流过所需的时间，秒。

由试样在毛细管流过的时间与毛细管标定常数和平均压力的乘积，计算动力粘度，单位为Pa.s。

该方法重复测定两个结果的差数不应超过其算术平均值的±5%。

1.2、运动粘度测定υ流体的动力粘度测定η与同温度下该流体的密度ρ的比值称为运动粘度。

它是这种流体在重力作用下流动阻力的度量。

在国际单位制(SI)中，运动粘度的单位是m2/s。

过去通常使用厘斯(cSt)作运动粘度测定的单位，它等于10-6m2/s，(即1cSt=1mm2/s。

运动粘度测定通常用毛细管粘度计测定。

在严格的温度和可再现的驱动压头下，测定一定体积的液体在重力作用下流过标定好的毛细管粘度计的时间，为了测准运动粘度，首先必须控制好被测流体的温度，测温精度要求达到0.01℃；其次必须选择恰当的毛细管的尺寸，保证流出时间不能太长也不能太短，即粘稠液体用稍粗些的毛细管，较稀的液体用稍细的毛细管，流动时间应不小于200秒；须定期标定粘度管常数；而且安装粘度管时必须保持垂直。

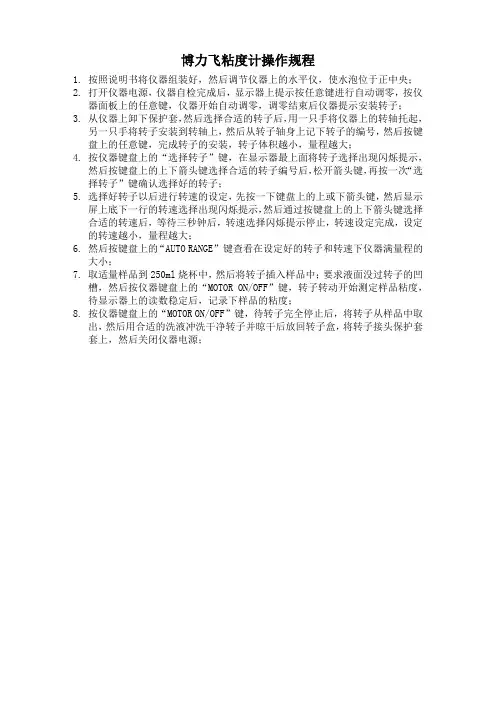

博力飞粘度计操作规程
1.按照说明书将仪器组装好，然后调节仪器上的水平仪，使水泡位于正中央；
2.打开仪器电源，仪器自检完成后，显示器上提示按任意键进行自动调零，按仪
器面板上的任意键，仪器开始自动调零，调零结束后仪器提示安装转子；
3.从仪器上卸下保护套，然后选择合适的转子后，用一只手将仪器上的转轴托起，
另一只手将转子安装到转轴上，然后从转子轴身上记下转子的编号，然后按键盘上的任意键，完成转子的安装，转子体积越小，量程越大；
4.按仪器键盘上的“选择转子”键，在显示器最上面将转子选择出现闪烁提示，
然后按键盘上的上下箭头键选择合适的转子编号后，松开箭头键，再按一次“选择转子”键确认选择好的转子；
5.选择好转子以后进行转速的设定，先按一下键盘上的上或下箭头键，然后显示
屏上底下一行的转速选择出现闪烁提示，然后通过按键盘上的上下箭头键选择合适的转速后，等待三秒钟后，转速选择闪烁提示停止，转速设定完成，设定的转速越小，量程越大；
6.然后按键盘上的“AUTO RANGE”键查看在设定好的转子和转速下仪器满量程的
大小；
7.取适量样品到250ml烧杯中，然后将转子插入样品中；要求液面没过转子的凹
槽，然后按仪器键盘上的“MOTOR ON/OFF”键，转子转动开始测定样品粘度，待显示器上的读数稳定后，记录下样品的粘度；
8.按仪器键盘上的“MOTOR ON/OFF”键，待转子完全停止后，将转子从样品中取
出，然后用合适的洗液冲洗干净转子并晾干后放回转子盒，将转子接头保护套套上，然后关闭仪器电源；。

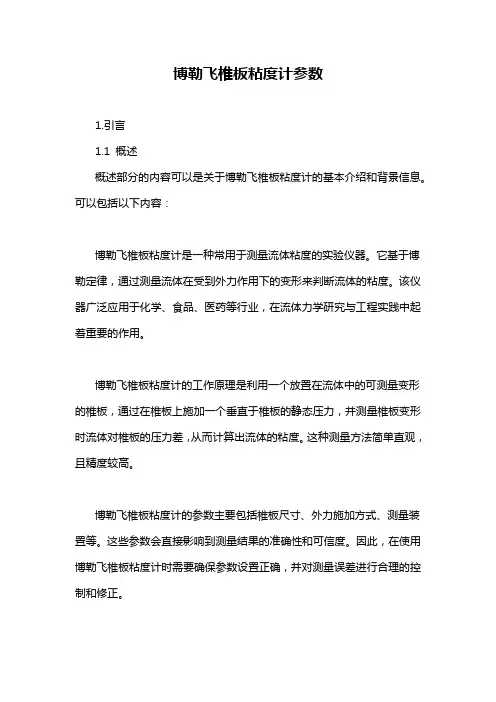

博勒飞椎板粘度计参数1.引言1.1 概述概述部分的内容可以是关于博勒飞椎板粘度计的基本介绍和背景信息。

可以包括以下内容：博勒飞椎板粘度计是一种常用于测量流体粘度的实验仪器。

它基于博勒定律，通过测量流体在受到外力作用下的变形来判断流体的粘度。

该仪器广泛应用于化学、食品、医药等行业，在流体力学研究与工程实践中起着重要的作用。

博勒飞椎板粘度计的工作原理是利用一个放置在流体中的可测量变形的椎板，通过在椎板上施加一个垂直于椎板的静态压力，并测量椎板变形时流体对椎板的压力差，从而计算出流体的粘度。

这种测量方法简单直观，且精度较高。

博勒飞椎板粘度计的参数主要包括椎板尺寸、外力施加方式、测量装置等。

这些参数会直接影响到测量结果的准确性和可信度。

因此，在使用博勒飞椎板粘度计时需要确保参数设置正确，并对测量误差进行合理的控制和修正。

本文将深入探讨博勒飞椎板粘度计的工作原理及其相关参数，旨在帮助读者更好地理解该仪器的使用方法，并提供一些实践经验和技巧。

接下来的章节将分别介绍博勒飞椎板粘度计的原理、参数一和参数二，并通过实验结果进行分析和总结。

最后，文章将对该仪器的应用前景进行展望，以及对未来改进和研究方向的探讨。

通过阅读本文，读者将更全面地了解博勒飞椎板粘度计的相关知识，为其在实际应用中提供参考和指导。

1.2 文章结构文章结构部分的内容可以包括以下内容：在本篇长文中，将对博勒飞椎板粘度计的参数进行详细的研究和分析。

本文主要包括引言、正文和结论三个部分。

引言部分将给出博勒飞椎板粘度计的概述，介绍该仪器的基本原理和应用领域。

同时还将介绍文章的结构和目的，明确本文的研究重点和意义。

正文部分将详细介绍博勒飞椎板粘度计的原理、参数一和参数二。

首先，将对仪器的工作原理进行阐述，包括其测量原理和数据处理方法。

接着，将逐一介绍各个参数的定义、计算公式以及其在粘度测量中的作用和影响。

通过对这些参数的深入研究，可以更好地理解和应用博勒飞椎板粘度计。

BROOKFIELDDV-Ⅱ+ Pro美国BROOKFIELD粘度计DV-Ⅱ+型操作说明昌信科学仪器公司代表美国BROOKFIELD公司，感谢各位使用BROOKFIELD粘度计，该操作说明只是一份简单的使用说明书，详细内容请参照英文说明书。

一.仪器配置：1）DV-Ⅱ+粘度计2）A型支架3）成套转子4）电源线5）RTD温度电极6）保护腿7）装运箱8)DVLOADER软盘9）连接电缆10）说明书二.安装1.如图所示安装好粘度计支架。

2.强粘度计支撑柄插入支架的夹套中，并锁紧夹套螺丝，运作齿轮螺丝，可调节粘度计上下位置。

3.连接RTD温度电极至DV-Ⅱ+后部接口。

4.调节粘度计底座的三个螺丝，直至顶部的水泡在中央位置。

5.确定DV-Ⅱ+的电压开关置于OFF状态，接头电压，（DV-Ⅱ+粘度计必须接地）6.使用前需打开电压开关预热10分钟。

7.如需要，可通过电缆线将仪器与电脑连接。

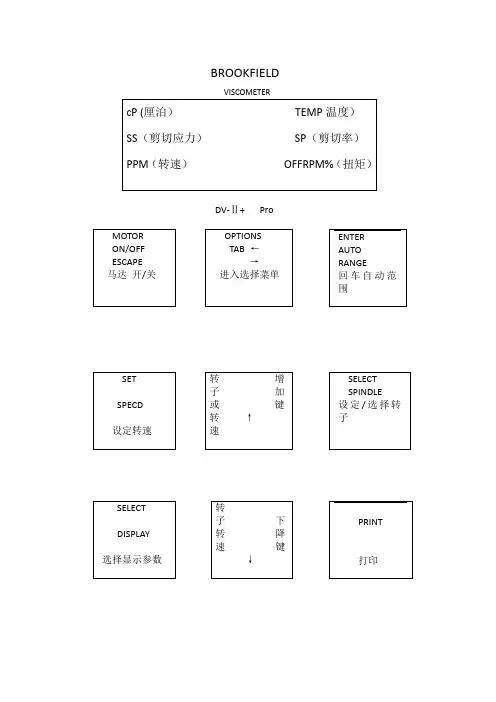

三.各键功能1. ↑键：用于增加转速（SPEED）或转子代号（SPLNDLE)或菜单目录（OPTIONMENU)。

2. ↓键：用于减小转速（SPEED）或转子代号（SPLNDLE)或菜单目录（OPTIONMENU)。

3.MOTOR ON/OFF/ESCAPE键：用于开始和停止马达运行，ESCAPE用于退出选择菜单。

4.SET SPEED键：该键只有在马达ON状态下才能工作，使粘度计在当前转速下开始转动，也可用于旋转定制转速。

5.SELECTDISPLAY键：选择显示一些参数。

CP 粘度值（cp或mpa.s）SS 剪切应力（dymes/cm2或Newtons/m2)SR 剪切率（1/sec)6.ENTER/AUTO RANGE键：ENTER键，用于执行当前菜单。

AUTO RANGE键：按此键可得知所选用转子在当前转速下可测得的最大粘度值。

7.SELECT SPINDLE键：按第一下时开始选转子代号，按第二下是确定当前选好的转子数。

毛细管粘度计具体介绍及工作原理毛细管粘度计分类毛细管粘度计按结构、形状可分为乌氏、芬氏、品氏、逆流四种。

测定样器形式它们测定的样品粘度是运动粘度。

运用范围广泛地运用在石油、化工、轻工、机电、国防、交通、煤碳、冶金医药、食品、造纸、纺织、科研、高等院校等单位。

运动粘度计（品氏）定义：又称平氏粘度计，本器系列粘度计是使用最广的常规粘度计。

适用范围：主要用于GB265-83“石油产品运动粘度测定法”标准中。

符合SH/TO173玻璃毛细管粘度计技术条件及ISO3105标准规定。

产品全长约：270mm.毛细管内径mm:0.4、0.6、0.8、1.0、1.2、1.5、2、2.5、3、3.5、4、5、6共13支一组。

类型：品氏粘度计测量范围：0～10000（MPa﹒s）准确度：0.1装箱数：1乌氏粘度计的应用研究概述概述：当流体受外力作用产生流动时，在流动着的液体层之间存在着切向的内部摩擦力，如果要使液体通过管子，必须消耗一部分功来克服这种流动的阻力。

在流速低时管子中的液体沿着与管壁平行的直线方向前进，最靠近管壁的液体实际上是静止的，与管壁距离愈远，流动的速度也愈大。

流层之间的切向力f与两层间的接触面积A和速度差Δv成正比，而与两层间的距离Δx成反比：式中，η是比例系数，称为液体的粘度系数，简称粘度应用研究1.分子量测定：由于特定粘度与高分子的粘均分子量有密切的关系，因而特性粘度也就成了一个很重要分子量表征参数2.聚合物在溶液中形态的分析：聚合物在不同溶剂中，由于扩张程度不同，使其特性粘度的值也不同，批次相差可达5倍之多。

因此根据不同溶剂中的特性粘度值，我们可以初步判断聚合物在溶剂中的构象，尤其一些生物高分子，这一现象十分明显3.聚合物合成进行程度的判据当采用溶液聚合的方法来合成聚合物时，随着聚合物的聚合度不断增大，溶液的浓度也会随之增大。

因此在聚合物溶液合成的实验过程中，可在不同的阶段取样，用乌氏粘度计测定溶液的运动粘度，用作反应聚合程度的一个判据。

美国BROOKFIELD博勒飞DV-S粘度计操作手册手册编号No.：CM12-354SPECIALISTS IN THEMEASUREMENT ANDCONTROL OF VISCOSITY BROOKFIELD ENGINEERING LABORATORIES, INC.11 Commerce Boulevard, Middleboro, MA 02346-1031 USAT EL 800-628-8139 or 508-946-6200 F AX 508-946-6262 (English) (Chinese)I. 简介------------------------------------------------------------------------------------------------------------3I.1 仪器组成----------------------------------------------------------------------------------------------------3 I.2 规格----------------------------------------------------------------------------------------------------------4 I.3 技术指标----------------------------------------------------------------------------------------------------4 I.4 安装方法----------------------------------------------------------------------------------------------------5 I.5 安全标志和警告-------------------------------------------------------------------------------------------5 I.6 控制面板介绍----------------------------------------------------------------------------------------------5 I.7 仪器清洗----------------------------------------------------------------------------------------------------6II. 操作说明-----------------------------------------------------------------------------------------------------7II.1 接通电源---------------------------------------------------------------------------------------------------7 II.2 选择转子---------------------------------------------------------------------------------------------------7 II.3 转速的选择和设定---------------------------------------------------------------------------------------8 II.4 自动显示量程以及CGS和SI单位制的选择------------------------------------------------------9 II.5 超出测量范围--------------------------------------------------------------------------------------------10 II.6 粘度测量--------------------------------------------------------------------------------------------------10附录A –粘度范围-------------------------------------------------------------------------------------------12 附录B –粘度测量中的变量-------------------------------------------------------------------------------15 附录C –转子和机型代号----------------------------------------------------------------------------------17 附录D –校验方法-------------------------------------------------------------------------------------------19 附录E – A型实验室用粘度计安装支架-----------------------------------------------------------------24 附录F –故障诊断和疑难解答----------------------------------------------------------------------------26 附录G –保修和售后服务----------------------------------------------------------------------------------27DV-S是美国Brookfield博勒飞公司粘度计系列中的实验室仪器，它可以与Brookfield博勒飞产品系列的其它附件如超低粘度适配器、小量样品适配器、升降支架、螺旋适配器、恒温循环水浴或加热器附件等一起使用，从而构成适应范围宽广而全面的粘度测量系统。

CAP2000+高剪切率锥板式粘度计中文操作手册说明：请以英文操作手册为准，中文版本仅供参考。

维修服务E-mail:***********************************中文网址：阿美特克集团- 美国博勒飞公司目录1介绍 (1)1.1 1.2 1.3 按键功能 (1)粘度及温度显示 (1)清洁 (2)2操作 (3)2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 开启电源 (3)锥转子选择及设定 (4)转速设定 (6)温度控制设定 (6)Hold Time 设定 (7)运转时间设定 (7)打印 (8)执行及停止键 (8)参数显示 (9)3操作 (10)3.1 3.2 3.3 3.4 3.5 3.6 满量程（FSR）及计算准确度 (10)粘度及温度的准确度 (12)校正确认 (14)锥转子校正 (17)再现性 (18)执行粘度测量 (19)Brookfield CAP2000+ 高剪切率锥板式粘度计阿美特克集团- 美国博勒飞公司Page iii11 介绍1.1按键功能图I-1显示于粘度计版面上的控制键数字0-9这些按键可用于输入数据。

ENTER此按键为确认输入的数据。

STOP/ESCAPE于任何时候停止锥转子转动。

离开数据输入的画面。

DELETE此按键可消除已输入的数字。

PRINT将数据传输至连接的平行打印机。

RUN开始转子转动。

RUN TIME选择时间输入模式(转子转动的时间)。

HOLD TIME 图I-1选择时间输入模式(转子转动前的等待时间)。

SPINDLE选择锥转子输入模式。

TEMP选择输入温度的模式。

1.2粘度及温度显示粘度的单位可用P (Poise)、cP (Centipoise，CGS系统)、Pa．s (Pascal seconds)、mPa．s (milliPascal seconds，SI系统)显示。

若粘度测量值超过范围，屏幕会显示”EEEE”。

美国brookfield DV-II+Pro粘度计美国Brookfield 公司生产的旋转粘度计是粘度测定的世界标准。

DV-II+是博力飞Brookfield 公司粘度计系列中的实验室仪器，它可以与博力飞Brookfield 产品系列的其它配件如超低粘度承接器、小量样品承接器、升降平台、螺旋承接器、恒温水浴或加热器等一起使用，以及在DV-II+基础上的威-博力飞锥/板粘度计，从而构成适应范围宽广而全面的粘度测量系统。

所有Brookfield 粘度计，包括威-博力飞锥/板粘度计，均通过一个经校验过的铍-铜合金的弹簧带动一个转子在流体中持续旋转，旋转扭矩传感器测得弹簧的扭变程度即扭矩，它与浸入样品中的转子被粘性拖拉形成的阻力成比例，扭矩因而与液体的粘度也成正比。

DV-II+型粘度计测定相当广范围的液体粘度，粘度范围与转子的大小和形状以及转速的有关。

因为，对应于一个特定的转子，在流体中转动而产生的扭转力一定的情况下，流体的实际粘度于转子的转速成反比，而剪切应力与转子的形状和大小均有关系。

对于一个粘度已知的液体，弹簧的扭转角会随着转子转动的速度和转子几何尺寸的增加而增加，所以在测定低粘度液体时，使用大体积的转子和高转速组合，相反，测定高粘度的液体时，则用细小转子和低转速组合。

DV-II+型粘度计采用液晶显示，显示信息包括粘度、温度、剪切应力/剪切率、扭矩、转子号/转速等。

0-10mV 和0-1V 的模拟信号输出端子可用于连接外部显示器件和记录设备，而RS-232C数字信号输出接口则可以用于连接电脑等外围数据处理系统。

1.可测量的粘度范围：LVDV-II+Pro：15-6M RVDV-II+Pro：100-40M HADV-II+Pro：200-80M HBDV-II+Pro：800-320M2.测量精度：±1% 重现性：±0.2%3.单位：cP 其中1M=1百万=10000004.量程： 0.01-200RPM 转速： 54种（在使用软件后可达到1100种转速）5.转子数： LVDV-II+Pro：4根 RV/HA/HBDV-II+Pro：6根6.数据显示方式：数字显示输出（显示cP或者mPa.s）7.特点和优点：a)DV-II+PRO粘度计世界上最通用的粘度计，连续感应和显示数据结果。

博勒飞旋转粘度计校准
博勒飞旋转粘度计校准是指将该仪器与标准样品进行比较，以确定仪器测量结果的准确性。

校准过程包括准备校准样品、润湿传感器、设置仪器参数以及对校准样品的测量。

1. 准备校准样品：在校准开始前，应准备一系列标准样品，用于测量和校准博勒飞旋转粘度计。

2. 润湿传感器：确保传感器的润湿情况，以适应不同的粘度测量值。

3. 设置仪器参数：根据标准样品的特征和要求，设置仪器参数，以便获得最佳精度。

4. 测量校准样品：将博勒飞旋转粘度计安装在标准样品上，然后测量校准样品的粘度值，并与标准值进行比较，以确定仪器的准确性。
