VOLTE信令流程VOLTE是基于SIP协议的语音通话，所有与IMS交互的信令全部为SIP信令，在理解VOLTE 信令方面必须对SIP信令进行了解，EPC只是做为业务承载体。
由于SIP信令是以加密方式传输，SIP信令只有在CN侧和终端侧才能解码，基站CDL无法记录SIP信令，同时CDL无法解码较多NAS层直传消息，所以本文中的信令说明部分不结合CDL信令进行说明1.注册流程及重要信令详解SIP 提供了发现机制，如果用户要发起和另一个用户的会话，SIP 必须发现可到达目的用户的当前主机，注册将记录地址URI 和一个或者多个联系地址相关联，这样才能进行呼叫等业务。
严格意义上说，SUBSCRIBE和NOTIFY过程不属于注册过程，但由于该过程在注册完成后紧跟着出现，所以本文将该过程放在注册流程中进行说明。
用户的注销过程与注册过程相似，主要就是注销请求中,expire值为0，所以本文中不再进行单独说明，注销过程无SUBSCRIBE信令，是因为UE注册时已有SUBSCRIBE。
信令说明如下：1.UE进行Attach，建立QCI=9的默认承载，并使用IMS APN建立PDN连接；2.建立立QCI=5的默认承载，用于传送SIP信令；3.UE通过QCI=5的默认承载向IMS发起注册请求；4.P-CSCF通过HSS获知用户信息不在数据库中，便向终端代理回送401 Unauthorized 质询信息，其中包含安全认证所需的令牌；5.终端将用户标识和密码根据安全认证令牌加密后，再次用REGISTER消息报告给P-CSCF服务器；6.P-CSCF将REGISTER 消息中的用户信息解密，验证其合法后，IMS核心网将该用户信息登记到数据库中，并向终端返回成功响应消息200 OK；7.用户向IMS订阅注册事件包8.服务器应答订阅成功9.IMS服务器发送notify消息，由于订阅的用户已经注册，所以IMS服务器回应Notify消息中，状态为active，同时携带XML信息10.终端发送Notify 200表示接收成功注册过程测试信令载图如下：注销过程测试信令截图如下：1)Activate Default EPS Bearer Context Request（QCI=5）该信令是用于建立QCI=5的默认承载，所有SIP信令都通过QCI=5的承载传输，该信令的内容已在该信令前的RRC重配置中附带下来。

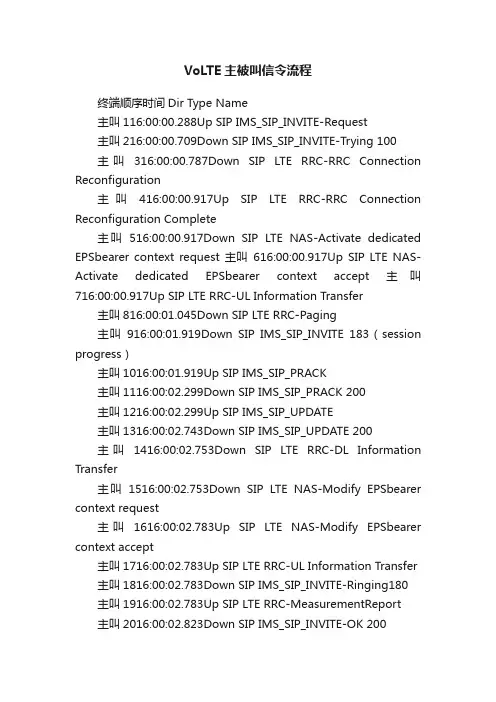

VoLTE主被叫信令流程终端顺序时间Dir Type Name主叫116:00:00.288Up SIP IMS_SIP_INVITE-Request主叫216:00:00.709Down SIP IMS_SIP_INVITE-Trying 100主叫316:00:00.787Down SIP LTE RRC-RRC Connection Reconfiguration主叫416:00:00.917Up SIP LTE RRC-RRC Connection Reconfiguration Complete主叫516:00:00.917Down SIP LTE NAS-Activate dedicated EPSbearer context request 主叫616:00:00.917Up SIP LTE NAS-Activate dedicated EPSbearer context accept 主叫716:00:00.917Up SIP LTE RRC-UL Information Transfer 主叫816:00:01.045Down SIP LTE RRC-Paging主叫916:00:01.919Down SIP IMS_SIP_INVITE 183（session progress）主叫1016:00:01.919Up SIP IMS_SIP_PRACK主叫1116:00:02.299Down SIP IMS_SIP_PRACK 200主叫1216:00:02.299Up SIP IMS_SIP_UPDATE主叫1316:00:02.743Down SIP IMS_SIP_UPDATE 200主叫1416:00:02.753Down SIP LTE RRC-DL Information Transfer主叫1516:00:02.753Down SIP LTE NAS-Modify EPSbearer context request主叫1616:00:02.783Up SIP LTE NAS-Modify EPSbearer context accept主叫1716:00:02.783Up SIP LTE RRC-UL Information Transfer 主叫1816:00:02.783Down SIP IMS_SIP_INVITE-Ringing180主叫1916:00:02.783Up SIP LTE RRC-MeasurementReport主叫2016:00:02.823Down SIP IMS_SIP_INVITE-OK 200主叫2116:00:02.823Up SIP IMS_SIP_ACK主叫.主叫.主叫2216:03:03.061Up SIP IMS_SIP_BYE-Request主叫2316:03:03.393Down SIP IMS_SIP_BYE-OK 200解释用户A首先向AS服务器发起INVITE请求，请求呼叫被叫AS服务器回复Trying 100 给用户A说明收到INVITE请求E-RAB建立请求（专用承载建立流程）E-RAB建立成功（专用承载建立流程）触发专用EPS承载上下文请求（专用承载建立流程）触发专用EPS承载上下文接受（专用承载建立流程）上行调度信息（专用承载建立流程）AS服务器向主叫终端A转送183 session progress消息，终端A了解到整个session的建立进度消息。
VOLTE_MO_MT 流程1. VoLTE 语音呼叫路由原则1.1：VoLTE 主叫（1）VoLTE 用户附着在LTE，如果被叫是VoLTE 用户，则将呼叫路由至被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（2）VoLTE 用户附着在LTE，如果被叫是CS 用户，则呼叫从主叫归属IMS 域直接进入CS 域，由CS 域完成后续呼叫；（3）VoLTE 用户附着在CS，如果被叫是VoLTE 用户，通过被叫锚定方案将语音接续到被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（4）VoLTE 用户附着在CS，如果被叫是CS 用户，呼叫同现网CS 用户呼叫CS 用户。
1.2：VoLTE 被叫（1）主叫是VoLTE 用户，附着在LTE，被叫是VoLTE 用户，则将呼叫路由至被叫归属IMS 域，由被叫归属IMS 进行被叫域选，并根据域选结果进行后续路由；（2）主叫是VoLTE 用户，附着在CS，被叫是VoLTE 用户，通过锚定方案将语音接续到被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（3）主叫是CS 用户，被叫是VoLTE 用户，通过锚定方案将语音接续到被叫归属IMS 域，由归属IMS 进行被叫域选，根据域选结果进行后续路由；1.3：Precondition建立媒体PDP 上下文的过程称为资源预留。
对于双方的UE 而言，建立PDP 上下文的执行过程是相互独立的。
这意味着在资源被成功预留之前，根本无法保证所协商的媒体会话是否可以建立起来。
因此，Precondition 作用主要是为了保证在确认本地和主叫方的资源预留都已成功之前，被叫方不应振铃,以最大程度减少被叫方振铃但接听电话又失败的情况1.4：VoLTE 信令包过渡(((diameter or sip or gtpv2 or megaco or dns or camel or bicc or gsm_map) && !(diameter.cmd.code == 280)) && !(diameter.cmd.code == 257)) && !(diameter.cmd.code == 282)2.VoLTE 用户（LTE 附着）呼叫VoLTE 用户（LTE/CS 附着）2.1VoLTE 用户呼叫VoLTE 用户，主被叫均附着在LTE1主叫用户UE(O)的呼叫请求发送到主叫PCSCF。
VOLTE信令流程,VOLTE_MO_MT流程1 . VoLTE语音呼叫路由原则1.1：VoLTE主叫（1）VoLTE用户附着在LTE，如果被叫是VoLTE用户，则将呼叫路由至被叫归属IMS 域，由被叫归属IMS进行被叫域选，根据域选结果进行后续路由；（2） VoLTE用户附着在LTE，如果被叫是CS用户，则呼叫从主叫归属IMS域直接进入CS域，由CS域完成后续呼叫；（3）VoLTE用户附着在CS，如果被叫是VoLTE用户，通过被叫锚定方案将语音接续到被叫归属IMS域，由被叫归属IMS进行被叫域选，根据域选结果进行后续路由；（4） VoLTE用户附着在CS，如果被叫是CS用户，呼叫同现网CS用户呼叫CS用户。
1.2：VoLTE被叫（1）主叫是VoLTE用户，附着在LTE，被叫是VoLTE用户，则将呼叫路由至被叫归属IMS域，由被叫归属IMS进行被叫域选，并根据域选结果进行后续路由；（2）主叫是VoLTE用户，附着在CS，被叫是VoLTE用户，通过锚定方案将语音接续到被叫归属IMS域，由被叫归属IMS进行被叫域选，根据域选结果进行后续路由；（3）主叫是CS用户，被叫是VoLTE用户，通过锚定方案将语音接续到被叫归属IMS 域，由归属IMS进行被叫域选，根据域选结果进行后续路由； 1.3：Precondition建立媒体PDP上下文的过程称为资源预留。
对于双方的UE而言，建立PDP上下文的执行过程是相互独立的。
这意味着在资源被成功预留之前，根本无法保证所协商的媒体会话是否可以建立起来。
因此，Precondition作用主要是为了保证在确认本地和主叫方的资源预留都已成功之前，被叫方不应振铃,以最大程度减少被叫方振铃但接听电话又失败的情况 1.4：VoLTE信令包过渡(((diameter or sip or gtpv2 or megaco or dns or camel or bicc or gsm_map)&& !(diameter.cmd.code == 280)) && !(diameter.cmd.code == 257))&& !(diameter.cmd.code == 282)2. VoLTE用户（LTE附着）呼叫VoLTE用户（LTE/CS附着）2.1 VoLTE用户呼叫VoLTE用户，主被叫均附着在LTEVoLTE SBC(O)MMTel AS(O)MMTel AS(T)VoLTE SBC(T)UE(O)MME(O)SAEGW(O)PCRF(O)I/S-CSCF(O)HSS(T)I/S-CSCF(T)PCRF(T)SAEGW(T)MME(T)UE(T)1.INVITE2.AAR3.RAR6.Creat bearer request8.Creat bearerresponse4.RAA5.AAA7.空口流程A-U11.RAR12.RAA13.INVITE14.INVITE15.INVITE16.INVITE17.LIR18.LIA19.INVITE20.UDR21.IDR22.IDA23.UDA24.INVITE25.INVITE26.INVITE27.18328.AAR35.18336.18337.18338.18 339.18340.18341.18331.AAA29.RAR30.RAA32.Creat bearer request34.Creat bearer response33.空口流程42.18343.PRACK/200 OK44.AAR45.RAR46.RAA48.Update bear request49.空口流程47.AAA50.Update bearresponse51.UPDATE52.UPDATE53.UPDATE54.UPDATE55.UPDATE56.UPDATE57.UPDATE58.UPDA TE59.UPDATE60.200 OK61.200 OK62.200 OK63.200 OK64.200 OK65.200 OK66.200OK67.200 OK68.200 OK69.被叫振铃70.180 Ringing71.200 OK/ACK通话建立72.BYE73.BYE75.STR76.RAR77.RAA79.Delete bear request80.空口流程74.BYE82.STR83.RAR78.AAA85.STA84.RAA81.Delete bear response89.200 OK86. Delete bearer request88.Delete bearer response89.空口流程1 主叫用户UE(O)的呼叫请求发送到主叫PCSCF。
VoLTE最全知识点一 VoLTE介绍1.1 LTE语音解决方案演进SvLTE(Simultaneous Voice and LTE), 即双待手机方式。
手机同时工作在LTE 和CS，前者提供数据业务，后者提供语音业务。
是纯粹基于手机的方案。
对网络无特别要求，不需要部署IMS，缺点是手机成本高、耗电高。
目前已经有CDMA1x 和LTE的双待手机，被一些CDMA运营商采用作为IMS部署前的过渡方案，而GSM/UMTS和LTE的双待手机目前还没有推出。
CSFB(Circuit Switched Fall Back),LTE只提供数据业务，当发起或者接受语音呼叫时，回落到CS域进行处理。
运营商无需部署IMS，只需要升级MSC就可以支持。
这是一种快速提供业务的方案，但缺点是呼叫接续速度慢。
CSFB适合作为IMS部署之前的过渡方案，另外还可以用来解决LTE手机漫游场景的语音呼叫问题，在拜访地网络没有部署IMS，或者IMS漫游协议尚未应用的情况下，CSFB可以为漫入的LTE用户提供语音业务。
SRVCC(Single Radio Voice Call Continuity),解决语音控制和移动到CS网络切换时的语音连续性问题。
为基于IMS的VOIP呼叫解决方案，利用IMS核心网络提供LTE VoIP语音业务的路由、控制和业务触发，并提供LTE向2G/3G切换时的语音连续性保证。
SRVCC 的实现过程实质上就是一个切换过程，在LTE网络中终端是通过IMS来实现语音功能的，当终端离开LTE网络后，则通过MSC server(Mobile Switching Center server)切换到2G/3G 网络中从而实现z在2G/3G网络中的语音功能。
VoLTE(Voice over Long Term Evolution),实现LTE网络中的IMS域提供高清晰的语音服务。
IMS由于支持多种接入和丰富的多媒体业务，成为全IP时代的核心网标准架构。
VOLTE_MO_MT 流程1. VoLTE 语音呼叫路由原则1.1：VoLTE 主叫（1）VoLTE 用户附着在LTE，如果被叫是VoLTE 用户，则将呼叫路由至被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（2）VoLTE 用户附着在LTE，如果被叫是CS 用户，则呼叫从主叫归属IMS 域直接进入CS 域，由CS 域完成后续呼叫；（3）VoLTE 用户附着在CS，如果被叫是VoLTE 用户，通过被叫锚定方案将语音接续到被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（4）VoLTE 用户附着在CS，如果被叫是CS 用户，呼叫同现网CS 用户呼叫CS 用户。
1.2：VoLTE 被叫（1）主叫是VoLTE 用户，附着在LTE，被叫是VoLTE 用户，则将呼叫路由至被叫归属IMS 域，由被叫归属IMS 进行被叫域选，并根据域选结果进行后续路由；（2）主叫是VoLTE 用户，附着在CS，被叫是VoLTE 用户，通过锚定方案将语音接续到被叫归属IMS 域，由被叫归属IMS 进行被叫域选，根据域选结果进行后续路由；（3）主叫是CS 用户，被叫是VoLTE 用户，通过锚定方案将语音接续到被叫归属IMS 域，由归属IMS 进行被叫域选，根据域选结果进行后续路由；1.3：Precondition建立媒体PDP 上下文的过程称为资源预留。
对于双方的UE 而言，建立PDP 上下文的执行过程是相互独立的。
这意味着在资源被成功预留之前，根本无法保证所协商的媒体会话是否可以建立起来。
因此，Precondition 作用主要是为了保证在确认本地和主叫方的资源预留都已成功之前，被叫方不应振铃,以最大程度减少被叫方振铃但接听电话又失败的情况1.4：VoLTE 信令包过渡(((diameter or sip or gtpv2 or megaco or dns or camel or bicc or gsm_map) && !(diameter.cmd.code == 280)) && !(diameter.cmd.code == 257)) && !(diameter.cmd.code == 282)2.VoLTE 用户（LTE 附着）呼叫VoLTE 用户（LTE/CS 附着）2.1VoLTE 用户呼叫VoLTE 用户，主被叫均附着在LTE1主叫用户UE(O)的呼叫请求发送到主叫PCSCF。
LTE呼叫流程•UE开机后的流程•发起呼叫时的流程•TAU流程•ATTACH过程LTE呼叫流程•UE开机后的流程•发起呼叫时的流程•TAU流程•ATTACH过程UE开机后的流程UE开机后涉及到几个流程：•PLMN选择•小区搜索•小区选择•随机接入•附着流程PLMN选择•PLMN 由移动国家代码（MCC）和移动网络代码（MNC）共同唯一确定。
PLMN通常由很多个小区组成，小区所属的PLMN的信息包含在其下发的系统消息中。
•UE在开机或脱网时会根据自身能力在E-UTRAN频段中扫描所有的载频信道，通过自动或手动方式选择一个可用的PLMN。
•如果UE搜索到了一个或多个PLMN，UE将把所找到的满足一定质量门限PLMN作为高质量PLMN报给NAS；能获取到PLMN ID，但是不满足质量门限的PLMN将和测量值一起上报给NAS层•然后搜索属于该PLMN的小区，如果在该PLMN下无法捕捉到合适的小区，则将在小区搜索过程中得到的可捕获PLMN列表报告给PLMN选择过程，由其重新选择PLMN，启动新一轮小区捕获过程。
小区搜索•小区搜索（Cell Search），作为小区选择的辅助过程用于UE获得一个Cell的时间，频率同步，并获取Cell的物理层小区Id。
当UE获得物理层小区id和帧同步后，UE就可以在BCH上读取系统消息。
小区搜索的过程如下：1.依赖于主同步信号，UE可以获得5ms的基准时间；2.依赖于辅同步信号，UE可以获得帧同步和物理层的小区组；3.依赖于下行参考信号，UE可以获得物理4.层的小区id；4.UE获得物理层小区id和帧同步后，UE就可以在BCH上读取系统消息，用于获取其它小区信息。
•如果终端上已经存有某个小区的信息，如频率、主扰码等，那么终端可以利用这些信息来简化小区搜索过程，这实际上只是前一种情况的特殊现象，其搜索过程仍大致需要遵循时隙同步、帧同步、捕获主扰码这三个步骤。
小区选择小区选择分为两种，初始和存储信息小区选择：•初始小区选择（Initial Cell Selection ）无需E-UTRAN载频对应射频信道的先验知识，UE会根据能力扫描在E-UTRAN的频带内扫描所有射频信道，在每个载频上UE需要搜索一个最好小区，一旦找到一个合适小区，就选择这个小区。
V oLTE用户呼叫V oLTE用户，主被叫均附着在LTE（precondition）1主叫用户UE(O)的呼叫请求发送到主叫SBC。
呼叫请求中包含precondition相关参数，其中主叫侧和被叫侧均为none。
2主叫SBC向PCC申请通话资源（临时），同时请求主叫用户位置信息。
3~4主叫侧PCRF向S/P-GW下发策略。
5主叫侧PCRF向SBC返回AAA响应。
6~8主叫侧预留无线侧资源，MME在消息8中携带主叫位置信息（TAI+E-CGI）。
9~10S/P-GW向PCRF返回主叫位置信息。
11~12PCRF向SBC上报主叫位置信息。
13~16主叫侧完成业务触发，主叫AS进行被叫号码补齐，之后主叫S-CSCF通过查询ENUM/DNS获取被叫I-CSCF地址并将呼叫请求发送至被叫I-CSCF。
17~18被叫I-CSCF查询HSS获取被叫用户注册的S-CSCF。
19被叫触发至VoLTE AS，基本呼叫和补充业务触发完成后触发SCC AS。
20SCC AS进行被叫域选择，向HSS查询T-ADS信息。
23HSS向SCC AS返回T-ADS信息，包含IMS V oice over PS supported。
24~26呼叫请求转发至被叫UE。
27被叫UE返回183其中包含被叫SDP信息，precondition参数中主叫侧和被叫侧均为none。
28~34被叫侧申请通话资源。
35~42183响应按照呼叫路径被转发至主叫。
44~50主叫侧根据协商结果修改资源申请。
51~59主叫UE通过空口流程获知通话资源预留成功，向被叫侧发起UPDA TE，其中的precondition参数主叫侧为sendrecv，被叫侧为none。
60~68被叫UE通过空口流程获知通话资源预留成功，向主叫返回200 OK，其中的precondition参数主被叫均为sendrecv。
69~71主被叫双方完成呼叫信令流程，双方开始通话。
72~74主叫侧挂机，UE向SBC发送BYE消息，之后消息转发至被叫SBC和UE。
