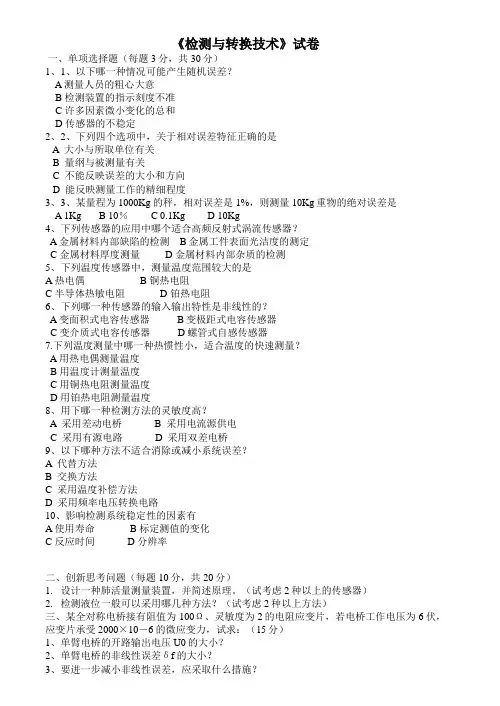

《检测与转换技术》试卷一、单项选择题(每题3分,共30分)1、1、以下哪一种情况可能产生随机误差A 测量人员的粗心大意B 检测装置的指示刻度不准C 许多因素微小变化的总和D 传感器的不稳定2、2、下列四个选项中,关于相对误差特征正确的是A 大小与所取单位有关B 量纲与被测量有关C 不能反映误差的大小和方向D 能反映测量工作的精细程度3、3、某量程为1000Kg的秤,相对误差是1%,则测量10Kg重物的绝对误差是A 1KgB 10%CD 10Kg4、下列传感器的应用中哪个适合高频反射式涡流传感器A 金属材料内部缺陷的检测B金属工件表面光洁度的测定C 金属材料厚度测量D 金属材料内部杂质的检测5、下列温度传感器中,测量温度范围较大的是A 热电偶B 铜热电阻C 半导体热敏电阻D 铂热电阻6、下列哪一种传感器的输入输出特性是非线性的A 变面积式电容传感器B变极距式电容传感器C 变介质式电容传感器D螺管式自感传感器7.下列温度测量中哪一种热惯性小,适合温度的快速测量A 用热电偶测量温度B 用温度计测量温度C 用铜热电阻测量温度D 用铂热电阻测量温度8、用下哪一种检测方法的灵敏度高A 采用差动电桥B 采用电流源供电C 采用有源电路D 采用双差电桥9、以下哪种方法不适合消除或减小系统误差A 代替方法B 交换方法C 采用温度补偿方法D 采用频率电压转换电路10、影响检测系统稳定性的因素有A 使用寿命B 标定测值的变化C 反应时间D 分辨率二、创新思考问题(每题10分,共20分)1. 设计一种肺活量测量装置,并简述原理。
(试考虑2种以上的传感器)2. 检测液位一般可以采用哪几种方法(试考虑2种以上方法)三、某全对称电桥接有阻值为100Ω、灵敏度为2的电阻应变片,若电桥工作电压为6伏,应变片承受2000×10-6的微应变力,试求:(15分)1、单臂电桥的开路输出电压U0的大小2、单臂电桥的非线性误差δf的大小3、要进一步减小非线性误差,应采取什么措施四、对容器中一溶液的浓度共测量15次,结果为:,,,,,,,,,,,,,,%试判断并剔除异常值。
《检测与转换技术》试卷一、单项选择题(每题3分,共30分)1、1、以下哪一种情况可能产生随机误差?A 测量人员的粗心大意B 检测装置的指示刻度不准C 许多因素微小变化的总和D 传感器的不稳定2、2、下列四个选项中,关于相对误差特征正确的是A 大小与所取单位有关B 量纲与被测量有关C 不能反映误差的大小和方向D 能反映测量工作的精细程度3、3、某量程为1000Kg的秤,相对误差是1%,则测量10Kg重物的绝对误差是A 1KgB 10%C 0.1KgD 10Kg4、下列传感器的应用中哪个适合高频反射式涡流传感器?A 金属材料内部缺陷的检测 B金属工件表面光洁度的测定C 金属材料厚度测量D 金属材料内部杂质的检测5、下列温度传感器中,测量温度范围较大的是A 热电偶B 铜热电阻C 半导体热敏电阻D 铂热电阻6、下列哪一种传感器的输入输出特性是非线性的?A 变面积式电容传感器 B变极距式电容传感器C 变介质式电容传感器 D螺管式自感传感器7.下列温度测量中哪一种热惯性小,适合温度的快速测量?A 用热电偶测量温度B 用温度计测量温度C 用铜热电阻测量温度D 用铂热电阻测量温度8、用下哪一种检测方法的灵敏度高?A 采用差动电桥B 采用电流源供电C 采用有源电路D 采用双差电桥9、以下哪种方法不适合消除或减小系统误差?A 代替方法B 交换方法C 采用温度补偿方法D 采用频率电压转换电路10、影响检测系统稳定性的因素有A 使用寿命B 标定测值的变化C 反应时间D 分辨率二、创新思考问题(每题10分,共20分)1. 设计一种肺活量测量装置,并简述原理。
(试考虑2种以上的传感器)2. 检测液位一般可以采用哪几种方法?(试考虑2种以上方法)三、某全对称电桥接有阻值为100Ω、灵敏度为2的电阻应变片,若电桥工作电压为6伏,应变片承受2000×10-6的微应变力,试求:(15分)1、单臂电桥的开路输出电压U0的大小?2、单臂电桥的非线性误差δf的大小?3、要进一步减小非线性误差,应采取什么措施?四、对容器中一溶液的浓度共测量15次,结果为:20.42,20.43,20.40,20.43,20.42,20.43,20.39,20.30,20.40,20.43,20.42,20.41,20.39,20.39,20.40 %试判断并剔除异常值。
电压反馈放大器与电流反馈放大器的区别1.电压反馈放大器与电流反馈放大器的区别:1.带宽VS增益电压反馈型放大器的-3DB带宽由R1、Rf和跨导gm共同决定,这就是所谓的增益帯宽积的概念,增益增大,带宽成比例下降。
同时运放的稳定性有输入阻抗R1和反馈阻抗Rf共同决定。
而对于电流反馈型运放,它的增益和带宽是相互独立的,其-3DB带宽仅由Rf决定,可以通过设定Rf得到不同的带宽。
再设定R1得到不同的增益。
同时,其稳定性也仅受Rf影响。
2.反馈电阻的取值电流型运放的反馈电阻应根据数据手册在一个特定的范围内选取,而电压反馈型的反馈电阻的选取就相对而言宽松许多。
需要注意的是电容的阻抗随着频率的升高而降低,因而在电流反馈放大器的反馈回路中应谨慎使用纯电容性回路,一些在电压反馈型放大器中应用广泛的电路在电流反馈型放大器中可能导致振荡。
比如在电压反馈型放大器我们常会在反馈电阻Rf上并联一个电容Cf来限制运放的带宽从而减少运放的带宽噪声(Cf也常常可以帮助电压反馈型放大器稳定),这些如果运用到电流反馈放大器上,则十有八九会使你的电路振荡。
3.压摆率当信号较大时,压摆率常常比带宽更占据主导地位,比如同样用单位增益为280MHZ的放大器来缓冲10MHZ,5V的信号,电流反馈放大器能轻松完成,而电压反馈放大器的输出将呈现三角波,这是压摆率不足的典型表现。
通常来说,电压反馈放大器的压摆率在500V每us,而电流反馈放大器拥有数千V每us.4.如何选择两类芯片a,在低速精密信号处理中,基本看不到电流反馈放大器的身影,因为其直流精度远不如精密电压反馈放大器。
b.在高速信号处理中,应考虑设计中所需要的压摆率和增益帯宽积;一般而言,电压反馈放大器在10MHZ以下,低增益和小信号条件下会拥有更好的直流精度和失真性能;而电流反馈放大器在10MHZ以上,高增益和大信号调理中表现出更好的带宽和失真度。
当下面两种情况出现一种时,你就需要考虑一下选择电流反馈放大器:1,噪声增益大于4;2,信号频率大于10MHZ。
运算放大器电压、电流信号检测电路分析作者:linxiyiran 日期:09.09.13/ARM-A VR嵌入式开发论坛1、运放实现电流检测:原理:将电流信号转化为电压信号,然后送ADC处理。
很多控制器接受来自各种检测仪表的0~20mA或4~20mA电流,电路将此电流转换成电压后再送ADC转换成数字信号,图九就是这样一个典型电路。
如图4~20mA电流流过采样100Ω电阻R1,在R1上会产生0.4~2V的电压差。
由虚断知,运放输入端没有电流流过,则流过R3和R5的电流相等,流过R2和R4的电流相等。
故:(V2-Vy)/R3 = Vy/R5 ……a(V1-Vx)/R2 = (Vx-Vout)/R4 ……b由虚短知: Vx = Vy ……c电流从0~20mA变化,则V1 = V2 + (0.4~2) ……d由cd式代入b式得(V2 + (0.4~2)-Vy)/R2 = (Vy-Vout)/R4 ……e如果R3=R2,R4=R5,则由e-a得Vout = -(0.4~2)R4/R2 ……f图九中R4/R2=22k/10k=2.2,则f式Vout = -(0.88~4.4)V,即是说,将4~20mA电流转换成了-0.88 ~ -4.4V电压,此电压可以送ADC去处理。
2、运放实现电压检测:原理:电压信号转化为电流信息,此处的运放没有比较器的功能。
电流可以转换成电压,电压也可以转换成电流。
图十就是这样一个电路。
上图的负反馈没有通过电阻直接反馈,而是串联了三极管Q1的发射结,大家可不要以为是一个比较器就是了。
只要是放大电路,虚短虚断的规律仍然是符合的!由虚断知,运放输入端没有电流流过,则 (Vi – V1)/R2 = (V1 – V4)/R6 ……a同理 (V3 – V2)/R5 = V2/R4 ……b由虚短知 V1 = V2 ……c如果R2=R6,R4=R5,则由abc式得V3-V4=Vi上式说明R7两端的电压和输入电压Vi相等,则通过R7的电流I=Vi/R7,如果负载RL<<100KΩ,则通过Rl和通过R7的电流基本相同。
《检测与转换技术》试卷一、单项选择题(每题3分,共30分)1、1、以下哪一种情况可能产生随机误差A 测量人员的粗心大意B 检测装置的指示刻度不准C 许多因素微小变化的总和D 传感器的不稳定2、2、下列四个选项中,关于相对误差特征正确的是A 大小与所取单位有关B 量纲与被测量有关C 不能反映误差的大小和方向D 能反映测量工作的精细程度3、3、某量程为1000Kg的秤,相对误差是1%,则测量10Kg重物的绝对误差是A 1KgB 10%C 0.1KgD 10Kg4、下列传感器的应用中哪个适合高频反射式涡流传感器A 金属材料内部缺陷的检测 B金属工件表面光洁度的测定C 金属材料厚度测量D 金属材料内部杂质的检测5、下列温度传感器中,测量温度范围较大的是A 热电偶B 铜热电阻C 半导体热敏电阻D 铂热电阻6、下列哪一种传感器的输入输出特性是非线性的A 变面积式电容传感器 B变极距式电容传感器C 变介质式电容传感器 D螺管式自感传感器7.下列温度测量中哪一种热惯性小,适合温度的快速测量A 用热电偶测量温度B 用温度计测量温度C 用铜热电阻测量温度D 用铂热电阻测量温度8、用下哪一种检测方法的灵敏度高A 采用差动电桥B 采用电流源供电C 采用有源电路D 采用双差电桥9、以下哪种方法不适合消除或减小系统误差A 代替方法B 交换方法C 采用温度补偿方法D 采用频率电压转换电路10、影响检测系统稳定性的因素有A 使用寿命B 标定测值的变化C 反应时间D 分辨率二、创新思考问题(每题10分,共20分)1. 设计一种肺活量测量装置,并简述原理。
(试考虑2种以上的传感器)2. 检测液位一般可以采用哪几种方法(试考虑2种以上方法)三、某全对称电桥接有阻值为100Ω、灵敏度为2的电阻应变片,若电桥工作电压为6伏,应变片承受2000×10-6的微应变力,试求:(15分)1、单臂电桥的开路输出电压U0的大小2、单臂电桥的非线性误差δf的大小3、要进一步减小非线性误差,应采取什么措施四、对容器中一溶液的浓度共测量15次,结果为:,,,,,,,,,,,,,, %试判断并剔除异常值。
实验五十一DC/AC SPWM单相全桥逆变电路设计及研究(信号与系统—自动控制理论—检测技术-电力电子学综合实验)一、实验原理SPWM单相全桥逆变电路的主要工作原理是依靠四个开关管的通、断状态配合,利用冲量等效原理,采用正弦脉宽调制(SPWM)策略将输入的直流电压变换成正弦波电压输出。
SPWM的调制原理是通过对每个周期内输出的脉冲个数和每个脉冲宽度来调节逆变器输出电压的频率和幅值。
要使输出的电压波形接近标准的正弦波,就要尽量保证SPWM电压波在每一时间段都与该时段中正弦电压等效。
除要求每一时间段的面积相等外,每个时间段的电压脉冲宽度还必须很窄,这就需要在一个正弦波形内脉冲的数量很多。
脉波数量越多,不连续的按正弦规律改变宽度的多脉冲电压就越等效于正弦电压。
目前,在电力电子控制技术中,SPWM技术应用极为广泛,SPWM波形的形成一般有自然采样法、规则采样法等等。
前者主要用于模拟控制中,后者适用数字控制。
本实验采用的是DSP控制的单相全桥逆变电路,采用对称规则采样法。
对称规则采样的基本思想是使SPWM波的每个脉冲均以三角载波中心线为轴线对称,因此在每个载波周期内只需一个采样点就可确定两个开关切换点时刻。
具体算法是过三角波的对称轴与正弦波的交点,做平行于时间轴的平行线,该平行线与三角波的两个腰的交点作为SPWM波“开通”和“关断”的时刻。
由于在每个三角载波周期中只需要进行一次采样,因此使得计算公式得到简化,并且可以根据脉宽计算公式实时计算出SPWM波的脉宽时间,可以实现数字化控制。
图51-1 对称规则采样法生成SPWM波根据相似三角形定理,可以分析出图1对称规则采样法生成的SPWM波脉宽时间T n为:()21sin n n T T MN Nπ−= (51-1) 式中,M 为调制度,T 为正弦调制波周期,N 为载波比。
本实验中程序采用DSP 控制方式,载波频率固定为10KHZ ,调制波频率为50HZ 频率。
电流检测放大器原理
电流检测放大器是一种电子设备,用于测量和放大电路中的电流信号。
电流检测放大器的原理基于欧姆定律和放大器的放大功能。
在一个电路中,电流通过导体中的电子流动。
通过将一个电流检测电阻连接到电路中,我们可以利用欧姆定律来测量通过电阻的电压。
电流检测放大器通过将该电压信号放大来实现对电流的测量。
电流检测放大器通常将电流检测电阻连接到一个差动放大器中。
差动放大器是一种放大器,可以将输入信号的差异放大为输出信号。
电流检测电阻连接到差动放大器的输入端,将通过电流检测电阻的电压信号作为输入信号。
差动放大器的输出信号经过放大后,可以连接到显示器、记录仪或其他测量设备中。
这样,我们就可以通过测量输出信号来得到电路中的电流值。
为了准确测量电流,电流检测电阻的阻值需要根据电流范围进行选择。
通常,我们可以使用可变电阻来调整电流检测电阻的阻值,以适应不同的测量需求。
总的来说,电流检测放大器通过将电流检测电阻连接到差动放大器中,并利用放大器的放大功能来实现对电流信号的测量和放大。
这种原理使得电流检测放大器成为实现精确电流测量的重要工具。

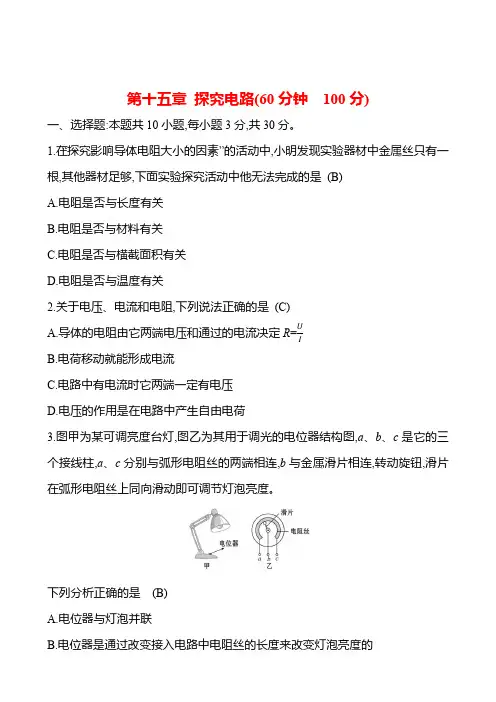

第十五章探究电路(60分钟 100分)一、选择题:本题共10小题,每小题3分,共30分。
1.在“探究影响导体电阻大小的因素”的活动中,小明发现实验器材中金属丝只有一根,其他器材足够,下面实验探究活动中他无法完成的是(B)A.电阻是否与长度有关B.电阻是否与材料有关C.电阻是否与横截面积有关D.电阻是否与温度有关2.关于电压、电流和电阻,下列说法正确的是(C)A.导体的电阻由它两端电压和通过的电流决定R=UIB.电荷移动就能形成电流C.电路中有电流时它两端一定有电压D.电压的作用是在电路中产生自由电荷3.图甲为某可调亮度台灯,图乙为其用于调光的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上同向滑动即可调节灯泡亮度。
下列分析正确的是(B)A.电位器与灯泡并联B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C.若只将a、c接入电路,顺时针转动旋钮时灯泡变亮D.若只将b、c接入电路,顺时针转动旋钮时灯泡变暗4. (2023·安徽中考)如图所示为电阻R1和R2的I-U图像,由图可知(C)A.R1的阻值为5 ΩB.R1的阻值小于R2的阻值C.将R1、R2串联接入电路,通电后R1两端的电压大于R2两端的电压D.将R1、R2并联接入电路,通电后通过R1的电流大于通过R2的电流5.(2023·福建三模)在我们的日常生活中,安全用电非常重要。
下列各种做法,符合安全用电原则的是(B)A.用湿抹布擦拭亮着的台灯B.电器起火要先断电后灭火C.电冰箱的金属外壳没必要接地D.发现有人触电要立即把人拉开6. (2023·北京中考)如图所示的电路中,电阻阻值R1<R2。
开关S闭合后,R1、R2两端的电压分别为U1、U2,通过R1、R2的电流分别为I1、I2。
下列判断正确的是(C)A.U1>U2B.U1<U2C.I1>I2D.I1=I27. (2023·龙东中考)如图所示,图甲是某款电子秤的外观图,图乙是它的原理图,表盘是由电压表改装而成的,下列判断正确的是(A)A.物体质量越大,电子秤示数越大,电路中电流不变B.物体质量越大,电子秤示数越小,电路中电流不变C.物体质量越大,电子秤示数越大,电路中电流越大D.物体质量越大,电子秤示数越小,电路中电流越大8.如图所示,电源电压保持不变,先闭合开关S1,电压表示数为U1;再闭合开关S2,电压表示数为U2,电阻R1、R2的阻值之比为(D)A.U1∶U2B.U2∶U IC.U2∶(U2-U1)D.U1∶(U2-U1)9.(2023·福建模拟)如图所示为某家庭电路的部分电路,电灯和电热器正在工作。
实验三电流检测与电流闭环控制特性实验3.4.1实验目的1.掌握电流检测系数的测定方法;2.了解电流闭环系统的组成、原理及各单元的工作原理;3.掌握电流闭环的调试步骤及参数整定方法;4.测定电流闭环系统的静动态性能指标。
3.4.2系统组成与电路原理电流闭环部分的系统框图如图3-39所示。
图3-39电流闭环部分系统框图在图3-39中UPE为可控电源主要由开关电源芯片SG3525A,IGBT/功率场效应管驱动芯片IR2132和功率场效应管IRF3710组成。
PWM信号由SG3525A 产生,由于SG3525A 9脚的输入端电压Uc只能在0.9V到3.3V之间变化。
特别当Uc低于0.9V后,没有PWM信号产生,H桥输出为0V,电机不转。
当Uc 略高于0.9V后,又能产生PWM信号,这时PWM信号为占空比接近100%,电机上平均电压为电源电压,这时电源全压加在电机上会产生很大的冲击。
当SG3525A 9脚的输入端电压Uc高于5.5V时,PWM信号的占空比会发生大幅度变化(突变),同样也会造成对电机、电源系统很大的冲击。
所以电流调节器输出与PWM发生器SG3525A输入端之间应插入电平偏移电路,将电流调节器输出±10.5V电压范围转换为开关电源芯片SG3525A所需的0.9V~3.1V之间输入电压范围,电平偏移电路见图3-40所示。
具体电路参数的设计过程见实验步骤1。
电流检测电路有二个电路,应用时只用其中之一,两个电路下面分别介绍,本次实验使用后者作为电流检测装置。
(1)采用差动放大器构成的电流检测电路:电流检测电路由3块OP07组成典型的三运放仪用放大器检测串联在电机电枢回路0.1欧采样电阻(应采用10W左右的大功率电阻)上的压降,这种电路能够反映电机正反转动时电流的极性,但在采样电阻上有很强的共模干扰,而仪用放大电路有很高的共模抑制比,能在强共模干扰下工作,电路如图3-41所示。
图中R1为电流采样电阻,R2、R3、R8、R9组成分压电路,因为在采样电阻R1上的共模电压高达30V,超过运放OP07所能承受的15V,所以通过分压电路使共模电压降到15V以下,才能保证仪用放大器能够正常工作。
科学技术创新2019.28[17]Riess A G ,Strolger L G ,Casertano S ,et al.New Hubble Space Telescope Discoveries of Type Ia Supernovae at z >1:Narrowing Constraints on the Early Behavior of Dark Energy [J].The Astrophysical Journal ,2007.[18]Marcia Bartusiak.星系是如何诞生的?[J].世界科学,1998(7):10-12.[19]胡文瑞.星系螺旋结构的气体理论[J].力学与实践,1980,2(3):29-33.[20]/a/65039023_341698[21]石国通.如何计算太阳的寿命[J].现代物理知识,2000(6):9-10.[22]https:///item/主序星/820493?fr=aladdin [23]https:///item/太阳/24010?fr=aladdin [24]Einstein A .Die Grundlage der allgemeinen Relativit?tstheorie [J].Annalen der Physik ,1916,49:769-822.[25]Einstein A ,Nathan Rosen.On Gravitational waves [J].Journal of the Franklin Institute ,1937,223:43-54.[26]Einstein A ,Infeld L ,Hoffmann B ,et al.The GravitationalEquationsandtheProblemofMotion[J].AnnalesofMathematics 1938,39(1):65-100.[27]Einstein A ,Infeld L .The Gravitational Equations and the Problem of Motion.II [J].Annals of Mathematics ,1940,41(2):455-464.[28]Hulse R A ,Taylor J H.DISCOVERY OF A PULSAR INA BINARY SYSTEM [J].Annals of the New York Academy of Sciences ,1975,262:490-492.[29]Damashek M ,Backus P R ,Taylor J H ,et al.Northern Hemisphere pulsar survey :A third radio pulsar in a binary system [J].The Astrophysical Journal ,1982,253:57-60.[30]Abbott B P ,et al.(LIGO Scientific Collaboration and VirgoCollaboration)Observation of Gravitational Waves from a BinaryBlack Hole Merger [J].Physical Review Letters ,2016,116(6).作者简介:黄宁海(1973-),男,江西宜春人,学士,研究方向:粒子物理及量子规范理论,宇宙学。
(多图)一种无刷直流电机电流高精度采样及保护电路的设计在无刷直流电机控制系统中,电流采样及保护电路作为其中的一个反馈环节,作用是对电机运行时的电流进行实时检测采集,经过处理后,把电流信号转换为控制系统可以识别的小电压信号,让控制系统可以做出相应的控制和保护动作。
由于电机电流是交流电流,因此电流采样及保护电路需要具备整流功能,普通整流电路的核心元件是具有单向导电性能的二极管,通常使用1个、2个或4个二极管组成半波、全波或者桥式整流电路。
但二极管在小信号时表现为非线性,这将使整流的波形产生失真(小信号部分),更为严重的是,二极管存在死区电压,在输人信号小于死区电压时,二极管并未导通,因此使输出信号产生严重畸变,引起误差,小信号时这种误差将不可忽略。
为了提高精度,文中利用集成运放的放大作用和深度负反馈产生的特性来克服二极管的非线性造成的误差,为某型号无刷直流电机设计了一种可靠性高、精度高的采样保护电路。
1 高精度半波整流电路整流电路是把正、负交变的电压转换为单极性电压的电路。
本文的半波高精度整流电路是在比例放大电路中加入二极管,利用二极管的单向导电性实现正副两半周内引入不同深度的负反馈。
按这种思路构成的半波高精度整流电路如图1所示。
图1 半波高精度整流电路在ui>0期间(0~t1、t2~t3)。
当ui还很小时,D1和D2均截止,运放处于开环状态,开环放大倍数很大。
因此ui只需稍大,就会使u0'足够大,且为正值。
只要u0'大于0.7 V,就会使D1导通,而D2截止(a点为零电位),因此D1和Rf串联引入了适度的负反馈,这时的电路相当于反相比例放大电路,因此输出为。
输出u0与输入ui成比例关系,u0与波形-ui的形状相同,但按一定的比例放大或者缩小了,若R1=Rf,则u0=-ui。
由以上分析可知,即使输入电压ui小于二极管的起始导通电压,仍有输出。
在ui<0期间(t1~t2)。
VT-VSPA1-D24比例电子放大器 特点/订货型号/技术数据目录内容页数电路框图/端子配置图工作原理/应用模式尺寸/注意事项/故障分析--适用于控制所有无电位置反馈的直动式,先导式,溢流式比例压力阀,以及电液比例变量柱塞泵.根据目前样本只驱动1个比例阀线圈.--输入信号:模拟量0-10V/4-20mA 脉冲量0-32767Hz--放大器提供+12V/50mA 电源作外部4.7-50K 电位器控制模式.--斜坡发生器,可对上升与下降时间进行单独调节.--电源错极保护,内置自恢复保险丝,无须更换,故障排除自动恢 复正常工作.--电液比例阀线圈短路保护.订货型号VT-VSPA1-D24-A1-V-L控制比例压力阀用放大器,带一个线圈供电电源D24=直流24V最大输出额定电流:A1=1.5A A2=2.5A A3=3.5A信号输入:V=0-10V/0-5V A=4-20mA/0-20mA P=脉冲0-23767Hz封装形式:L=铝盒式技术数据:工作电压 U B 24VDC +50% -25%工作范围:--上限值 U B(t)max --下限值 U B(t)min功率消耗 P C 最大输出电流 Imax自恢复保险丝 I F 控制输入信号 斜坡时间 UP/DOWN 上升UP=0.02-5s 下降DOWN=0.02-5s(由内置电位器调节) 负载阻抗 2.2-40欧 工作环境温度 -10~75℃温度漂移(最大)0.1mA/℃放大器尺寸 104X28X92mm重量 m 0.15Kg℃℃RA1=1.5A A2=2.5A A3=3.5A A1=2.5A A2=3.5A A3=4.5A特点/订货型号/技术数据1234特点VT-VSPA1-D24模拟量Vi=0-10V Ai=4-20mA 脉冲量 Pi=0-32767Hz 50VA18V 36V外形图:int 东驰电子技术+240V P+P-VI PIGND+12IN:POWEROUT:SOLIN:0-10/4-20mA IN:0-32762HZ COMOUT:+12V/50mA 1. +24 = 直流电源+24V4. P- = 比例阀线圈 2. 0V =直流电源0V 5. VI = 模拟量输入口 (0-5V / 0-10V / 4-20mA) 3. P+ = 比例阀线圈 (比例阀线圈两者可互换使用,不存在正负极性, 若串接电流表时,则P+接电流表+,P-接电流表-) 6. PI =脉冲量输入口 (0-32767Hz) 7.GND = 信号输入公共点8.+12 = 输出 +12V/50mA (作为电位器用电源)1.DITHER = 颤振频率 (固定200Hz,可调功能可选)2.DOWN = 下降斜坡时间(电流值100%-0%的响应时间0.02-5s,顺时针旋转-响应时间加快)3.UP = 上升斜坡时间(电流值0%-100%的响应时间0.02-5s,顺时针旋转-响应时间加快)4.MAX = 最大设定值 (可将最大电流Imax 设置成所需要的值,顺时针旋转-增大设定值)5.MIN = 起始电流值 (未给信号时的先导电流Imin,顺时针旋转-增大偏流) 端子功能:电位器功能:指示灯功能:1.POWER = 电源指示灯 3.OUT = 输出指示灯2.ALM = 故障报警指示调整最大电流Imax 与起始电流Imin 时,两者存在较小的互相牵引作用,需重复校正最大值与起始值,以得到所需的电流值. 备注: VT-VSPA1-D24比例电子放大器 电路框图/端子配置图东驰电子技术1.利用外接电位器输入控制模式VI(模拟量输入)GNDPI(脉冲量输入)GND0-32767Hz 脉冲量GND2.利用模拟量输入控制模式3.利用脉冲量输入控制模式P+P-比例阀线圈4.串接直流(DC)电流表监看模式说明:外接电位器阻值范围4.7K-50K.说明:1.模拟信号0-10V/4-20mA 可从PLC 的 D/A 模块或传感器供给.说明:脉冲量由PLC 或单片机等各类系统给定,接受范围0-32767个脉冲量,例如由PLC 提供脉冲,则PLC 因选择晶体管输出型,Y0接PI 口,PLC 的GND 与放大器GND 相连.说明:VT-VSPA1-D24-A1 串接2ADC 电流表 VT-VSPA1-D24-A2 串接3-5ADC 电流表 VT-VSPA1-D24-A3 串接5ADC 电流表VT-VSPA1-D24比例电子放大器 工作原理/应用模式东驰电子技术VT-VSPA1-D24比例电子放大器尺寸/注意事项/故障分析东驰电子技术尺寸单位:mm注意事项:一、供货时,放大器参数设置如下:(以电液比例阀内阻10欧及VT-VSPA1-D24-A1为标准)最大电流Imax=800mA 起始电流Imin=100mA 上升斜坡时间UP=0.02秒下降斜坡时间DOWN=0.02秒颤振频率DITHER=200HZ二、该放大器只有在断电时才能插上及拆下!三、与比例阀线圈相连时不要使用带自振荡二极管及显示插头.四、模拟信号与脉冲信号输入电缆必须屏蔽,建议:比例阀圈电缆也屏蔽.五、由于放大器内置自恢复保险丝,无须更换保险丝,故障排除后放大器自动恢复工作.故障分析:如果放大器不能正常工作,按下例步骤检查故障.1.工作电压是否正常? 测量端子+24与0V.2.内部工作电压是否正常? 测量+12V与GND.3.信号输入口是否有信号输入.测量 VI/PI/GND.4.内部调节电位器MIN与MAX是否调节过大或过小.。
江苏省无锡市锡山区天一实验学校2024届九上物理期中达标检测试题注意事项:1.答题前,考生先将自己的姓名、准考证号码填写清楚,将条形码准确粘贴在条形码区域内。
2.答题时请按要求用笔。
3.请按照题号顺序在答题卡各题目的答题区域内作答,超出答题区域书写的答案无效;在草稿纸、试卷上答题无效。
4.作图可先使用铅笔画出,确定后必须用黑色字迹的签字笔描黑。
5.保持卡面清洁,不要折暴、不要弄破、弄皱,不准使用涂改液、修正带、刮纸刀。
一、选择题(每题1.5分,共30题,45分)1.两个相同的验电器甲和乙,使甲带正电,乙不带电,然后用有绝缘柄的金属棒把甲、乙的金属球连接起来,如图所示,则A.甲金属箔张角增大,质子从乙转移到甲B.甲金属箔张角减小,电子从乙转移到甲C.甲金属箔张角不变化,无电子转移D.无法判断2.如图所示电路,开关S闭合后,两灯均正常发光,某一时刻灯L1突然烧坏后,电流表和的示数将( )A.都变小B.都变大C.变成相等D.都不变3.关于电流和电压,下列说法正确的是()A.负电荷的定向移动能够形成电流B.在金属导体中电流的方向是自由电子定向移动的方向C.电路中有电压就一定有电流D.电流的方向一定是从电源的正极流向电源的负极4.两只小灯泡串联在同一电源上,发现甲灯比乙亮,则下列说法正确的是A.甲灯中电流较大B.乙灯中电流较大C.通过两灯的电流一样大D.条件不足,无法判断5.关于热现象的说法正确的是()A.物体温度升高一定是吸收了热量B.固体在熔化时温度不变,内能增加C.汽车发动机用水作冷却液是因为水的比热容较小D.冬天手接触冰块会觉得很冷,是因为手放出热量,内能减少6.如图所示,当开关S闭合后,下列说法正确的是()A.灯L1与灯L2是串联,且灯L1被短路B.电压表可测出灯L1两端的电压C.电流表A1测的是灯L1的电流D.电流表A1测的是灯L2的电流7.验钞机发出的“光”能使钞票上的荧光物质发光;家用电器的遥控器发出的“光”,能用来控制电风扇、电视机、空调等.对于它们发出的“光”,下列说法中正确的是()A.验钞机和遥控器发出的“光”都是紫外线B.验钞机和遥控器发出的“光”都是红外线C.验钞机发出的“光”是紫外线,遥控器发出的“光”是红外线D.验钞机发出的“光”是红外线,遥控器发出的“光”是紫外线8.将铁轨铺在枕木上是为了A.增大压强B.减小压强C.增大压力D.减小压力9.关于温度、内能和热量,下列说法正确的是()A.物体温度越高,含有的热量越多B.物体的温度为0℃时,其内能为零C.温度低的物体可能比温度高的物体内能多D.物体内能增加,温度一定升高10.甲乙两台柴油机,甲的效率低于乙的效率,意义是()A.甲的功率大于乙的功率B.甲消耗的燃料多于乙消耗的燃料C.乙将燃料燃烧放出的能变成有用功的那部分能的比例比甲大D.工作相同时间甲消耗的燃料一定比乙少11.实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关,就能及时通知值班室里的护士,图中最合理的设计方案是A.B.C.D.12.如下图所示的电路图,开关闭合后,电压表V1示数为6V,电压表V2示数为2V,则L1、L2两端电压分别是()A.6V、4V B.4V、6VC.2V、4V D.4V、2V13.从欧姆定律可以导出公式URI.对电阻的理解.你认为正确的是:A.当电压增大时,电阻也增大B.当电流增大时,电阻减小C.当电压为零时,电阻也为零D.电阻由导体本身性质决定,与电流、电压无关14.小明同学的体重为500N,他用重为10N的水桶提着重100N的水匀速登上5m高的教室使用,在这一过程中,他做的有用功和额外功分别是A.500J 50J B.500J 2550J C.550J 2500J D.3000J 50J15.图中,电能表的示数为()kW•h.A.2015.1 B.2105.1 C.2015 D.15.116.关于电流的形成原因,下列各种说法中正确的是()A.只有电子的定向移动才能形成电流B.只有正电荷的定向移动才能形成电流C.只有正、负电荷同时定向移动才能形成电流D.金属中的电流是自由电子定向移动形成的17.如图是我们课本中的小制作﹣﹣蜡烛跷跷板:将一根蜡烛中间垂直插入大号缝衣针,缝衣针的两端分别放在两个玻璃杯上,点燃蜡烛两端,蜡烛跷跷板就做成了.点燃后的蜡烛燃烧速度可能不同.关于此跷跷板,下列说法正确的是A.做跷跷板的蜡烛两端必须要一样粗细B.既使蜡烛的两端粗细不同,也能用来做跷跷板,但两端的重必须相等C.点燃后的蜡烛必须要两端燃烧速度相同,才能使带火苗的跷跷板往复翘动D.点燃后的蜡烛即使两端燃烧速度不同,也能使带火苗的跷跷板往复翘动18.如图所示是四冲程汽油机的一个工作循环示意图,其中属于利用机械能转化内能冲程的是()A.B.C.D.19.如图所示电路图,当闭合开关S时,发现两灯均不亮,电流表、电压表均无示数。
IA2410高电压,高方向性电流检测放大器
概述
IA2410是完善的,定向,高电压高方向性电流检测放大器可用于便携式电脑,智能电池组、汽车、路由应用等等需电流监测及电流控制回路的电源管理应用产品。
IA2410是一款高成本效益、高附加值的电流检测放大器,它对功率要求低且可检测很多种强度的电流。
并且采用非常小巧的5脚SOT-23或 8脚SOIC封装。
IA2410通过传感电阻在高电压端测量传输电压。
使用小阻值电阻传感器测量大电流同时保证在该电阻上的压降很小。
IA2410是单路信号输入,+5V~+36V供电。
它的电流输出可由电
R转化为以地为参考的电压。
电流放大器系数可通过调节外部电阻的比值来调整。
阻
OUT
IA2410的一个特点是输出电压与外部温度成正比。
可用于温度补偿。
因此,在PCB电路中可用IA2410作为廉价的温度传感器。
特性
●定向高方向性电流检测功能
●内部集成温度传感器
● 可选择用于温度测量 ● 整个量程精度达到0.2% ● +5V~+36V 供电 ● 90uA 最大电流 ● 9uA 关断电流
● 工作温度范围-40°C ~ +85°C ● 85dB 的功率抑制
● 5脚 SOT-23 或 8脚 SOIC 封装
应用
● 电池充电器 ● 直流电机控制 ● 智能电池组 ● 后备系统 ●
电流控制
内部功能电路图
详细描述
IA2410高方向性电流传感放大器的+5V~+36V 供电输入无需另外的输入管脚,直接从RG1和RG2提供所需电压。
见内部功能电路图,IA2410的工作流程大致如下:
从电压源出来的电流在电阻SENSE R 上产生压降SENSE V 。
因为LOAD I 相对于流过RG2的电流可以忽略,所以电流检测感应放大器转换的输入电压为RG2管脚2RG V 。
2(*)RG SOURCE LOAD SENSE V V I R =-
放大器的开环增益推动没有转换的RG1管脚的输入,RG1管脚的输入被一同样的方法转换为电压,此压降等于LOAD I *SENSE R 。
运算放大器输入偏置电流非常小,等于
LOAD I *SENSE R = OUT I * 1G R OUT I = LOAD I *SENSE R / 1G R
输出电流可由OUT R 转换为以地为参考的电压OUT V
OUT V = LOAD I *SENSE R * OUT R / 1G R
温度传感特性
此电流检测感应放大器具有极小的输入温度漂移。
如果外部电阻SENSE R ,OUT R ,1
G R 和2G R 具有很低的温度系数,那么温度对整个系统的影响不大。
然而,如果传感电阻有较高的温度系数,例如PCB 板的敷铜,那么温度将对系统的精度造成影响。
对于这个问题,可以通过微控制器获得电压与温度的比,然后由微控制器补偿由温度造成的增益变化。
温度与输出电压的等效关系如下:
OUT V (T) = (kT/q)(25)[ln(9)]
K=麦克斯韦常数=23
1.38110e -⨯
T=温度(单位:开尔文) q=基本电荷=19
1.610e
-⨯
图示例子的温度特性的优点:
Gain = OUT I /LOAD I 或Gain = OUT V /LOAD I
= (LOAD I *SENSE R /1G R )(1/LOAD I ) = (SENSE R )(OUT R )/1G R = SENSE R /1G R
假设: SENSE R 和变化轨迹在 7°C范围内 (注释 1)
SENSE R : Tc = 0.4%/°C (PCB敷线)
Ta: -40°C to +85°C => Ta = 22.5°C ± 62.5°C 推出: ΔSENSE R / SENSE R = (0.4%)(±62.5°C) = ± 25% 没有温度补偿
因为ΔSENSE R = ± 25%, 所以Gain = ± 25% 有温度补偿
eff G = (± 7°C)(0.4%/°C) = ± 2.8%
eff G , 有效增益, 由基于温度变化的微控制器调整。
注释1:这里假设的7°C与SENSE R 和变化轨迹温度不同。
它包了微控制器能够转换变化温度为数字信号的精度。
这个数字信号表征了温度系数从接点到封装,从封装到周围环境和变化轨迹与SENSE R 的关系。
为了获得全部温度下电流检测输出的电压比值,SHDN 管脚突发3个脉冲。
脉冲队列和时间见图1。
这个脉冲要求比HIGH T 高,比LOW T 低。
在第3个脉冲的上升沿内部信号Temp_ON 变高使得TEMP V 输出。
在START T 后,当所有的内部交换都停止且TEMP V 保持不变时,TEMP V 被采样读取。
在时间ON T 后芯片自动切换到电流检测模式。
当关断模式(低电流消耗)和电流检测模式(正常模式)之间切换时,临近的关断信号脉冲时间间隔大于SENSE T ,避免电流检测在3个关断脉冲后进入温度测量模式。
图1.温度测量队列
mm的铜箔接地,不要有空隙。
超过上表的范围注释1:此元件安装在标准PCB板上时用1002
将造成器件的永久损坏,而且长时间工作在最大限定值会降低器件性能。
推荐使器件工作在
下表中的电性能范围之内。
电性能
直流,交流特性
除非另做说明:V RG1 = +5V to +36V, RG1 = RG2 = 200W , V SENSE = 0V, T A = +25°C
所有 100%的产品都在Ta = +25°C. The -40°C~ +85°C 设计的温度条件下测试过。
V是通过检测感应电阻的电压
注释1:
SENSE
C是OUT脚的等效负载电容。
注释2:
out
典型性能数据
典型应用
应用提示
IA2410可以通过不同的电阻值检测多种强度电流。
见下列一些典型的工作值
SENSE R 值的选择
sense R 值的选择基于以下标准,这些标准有些方面是对立的。
要得到小的电压损耗,就
用较小的sense R 。
另一方面,在低电流时要获得最大精度,就要选用较大的sense R 。
因为对于大感应电压,便移已经不再那么重要了。
另一个标准是关于功耗的。
感应电阻应该可以降低功率损耗。
如果电阻超过了额定功耗,检测值就会发生便移和下降,并可能使RG1和RG2的差分电压超过元件的额定最大值。
要求选用自感系数小的sense R ,以减小被测电流中高频成分的影响。
这里可以选用自感系数小的金属膜电阻。
IA2410需要RG1与OUT 之间的电压动态变化空间至少为3.5V 。
这只要sense V 增大,在RG1上的压降就可以达到对电压动态变化空间的要求。
max 1 3.5 3.5(*) 3.5OUT RG SOURCE SENSE SOURCE LOAD SENSE V V V V V V V I R V
=-=--=--
max max ( 3.5)/SENSE SOURCE OUT LOAD R V V V I =--
选择1G R 和2G R
选择1G R 和2G R 的值来确定电流增益,电流增益=/sense G R R ,其中12G G G R R R ==。
G R 的最小值受到输入阻抗的限制,在片上输出最大电流1.5mA 时,芯片封装内走线的输入
阻抗约为0.2Ω。
如果G R 减小,输入阻抗对增益影响的比例就增大。
例如,G R 为推荐的最小值50Ω,那么输入阻抗0.2Ω,对增益的影响只有0.4%。
这个误差可以通过调整G R 和OUT R 来补偿。
在最大输出电流时,
max max /1.5G SENSE R V mA =
在给定SENSE V 条件下,G R 减小则OUT I 增大。
功率消耗在OUT R 而不是消耗在负载上。
输入电流1,2G I ,输入失配电流OS I 和G R 的影响所造成的误差如下:
121,2[%]{[(()*)(*)]/}*100G G RG G OS SENSEfullscale Error R R I R I V =-+ 例如:假设12200G G R R ==Ω,1%±
1,245RG I uA =
1.5os I uA =
得:[%]{[((4Error =Ω*45)(200uA +Ω*1.5)]/100}*1000.48%uA mV = 减小1G R ,2G R 和减小他们的公差或增加SENSE V (增加SENSE R )可以减小误差。
选择OUT R
选择OUT R 的值使得在全刻度OUT I 电流下获得要求的全刻度输出电压。
OUT I 由1G R ,2G R 和SENSE R 决定。
OUT R 的上限由元件的输入阻抗决定。
输入阻抗应该大于OUT R ,否则测量精度会下降。
