四川大学电路期末试题及答案1

电路期末考试题及答案一、选择题（每题2分，共20分）1. 在串联电路中，各电阻上的电压关系是：A. 电压相等B. 电压之和等于总电压C. 电压与电阻成正比D. 电压与电阻成反比答案：C2. 欧姆定律表达式为：A. V = IRB. V = R/IC. I = V/RD. I = R * V答案：A3. 电容单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：A4. 电流的国际单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 法拉（F）答案：B5. 一个电路的总电阻为10Ω，当电路中增加一个5Ω的电阻后，总电阻变为：A. 5ΩB. 15ΩC. 20ΩD. 无法确定答案：B6. 电感器的单位是：A. 法拉（F）B. 欧姆（Ω）C. 亨利（H）D. 安培（A）答案：C7. 基尔霍夫电流定律表明：A. 电路中任意节点的电流之和为零B. 电路中任意回路的电压之和为零C. 电路中任意节点的电压之和为零D. 电路中任意回路的电流之和为零答案：A8. 电阻串联时，总电阻等于：A. 各电阻的倒数之和B. 各电阻的差值C. 各电阻之和D. 各电阻的乘积答案：C9. 电路中，功率（P）与电压（V）和电流（I）的关系是：A. P = V * IB. P = V / IC. P = I / VD. P = V + I答案：A10. 交流电的频率是指：A. 每秒电流方向改变的次数B. 电流的峰值C. 电流的均方根值D. 电流的周期答案：A二、填空题（每空2分，共20分）11. 电路中，当电阻为定值时，电流与电压成________关系。

答案：正比12. 串联电路中，总电阻等于各个电阻的________。

答案：和13. 并联电路中，总电阻的倒数等于各个电阻倒数的________。

答案：和14. 电容器在直流电路中表现为________。

答案：开路15. 电感器在直流电路中表现为________。

四 川 大 学 期 末 考 试 试 题 (A 卷)（2004 ——2005 学年第 二 学期）课程号：30307240 课序号： 课程名称：模拟电子技术基础 任课教师： 成绩： 适用专业年级：03级电气、制造 学生人数： 印题份数： 学号： 姓名：考 试 须 知四川大学学生参加由学校组织或由学校承办的各级各类考试，必须严格执行《四川大学考试工作管理办法》和《四川大学考场规则》。

有考试违纪作弊行为的，一律按照《四川大学学生考试违纪作弊处罚条例》进行处理。

四川大学各级各类考试的监考人员，必须严格执行《四川大学考试工作管理办法》、《四川大学考场规则》和《四川大学监考人员职责》。

有违反学校有关规定的，严格按照《四川大学教学事故认定及处理办法》进行处理。

（注意：本试题共6页五大题，请全部做在答题纸上） 一、填空题（每空1分，共12分）1、 型场效应管放大电路可采用自给偏压电路，而 型场效应管放大电路只能采用分压式偏置电路。

2、为提高功率放大电路的功率和效率，三极管应工作在 类状态，而要避免交越失真，则应工作在 类状态。

3、某三极管三个电极的电位分别为：V A =1V ，V B =11.3V 、V C = 12V ，则三极管对应的电极是：A 为 极、B 为 极、C 为 极。

晶体管属 型三极管。

4、正弦波振荡电路产生振荡的条件是 ，负反馈放大电路产生自激振荡的条件是 。

5、某放大电路输出电阻为7.5 k Ω，不带负载时输出电压为2V ，接入2.5k Ω的负载电阻后，输出电压为 V 。

6、某负反馈放大电路，V V F A O V V 2=,0495.0=,2000= 输出反馈系数开环电压增益则输入电压i V= V 。

注：1试题字迹务必清晰，书写工整。

本题 6 页，本页为第 1 页2 题间不留空，一般应题卷分开教务处试题编号：3务必用A4纸打印学号：姓名二、单项选择题（每题2分，共20分）1、电路如图所示，其中D Z1的稳定电压为8V，D Z2的稳定电压为10V，它们的正向压降为0.7V，则输出电压为（）A:18V B:2V C:8.7V D:10.7V2、对于共集电极放大电路的特点，其错误的结论是（）A：输入电阻高，且与负载有关B：输出电阻小，且与信号源内阻有关C：电压放大倍数小于1，且接近等于1 D：电流放大倍数小于13、桥式RC正弦波振荡器中的RC串并联网络的作用为（）A：放大负反馈B：选频负反馈C：选频正反馈D：稳幅正反馈4、设乙类功率放大电路电源电压为±16V，负载电阻R L=16Ω，V CES=0V，则对每个功率管的要求为（）A：P CM≥8W V BR(CEO)≥16V B：P CM≥1.6W V BR(CEO)≥16VC：P CM≥8W V BR(CEO)≥32V D：P CM≥1.6W V BR(CEO）≥32V5、在图示整流滤波电路中，若负载R L开路，则输出电压ν0为（）A：0.9ν 2 B：1.2ν 2 C：2ν 2 D：22ν 2本题 6 页，本页为第 2 页教务处试题编号：学号：姓名6、能将矩形波变成三角波的电路为（）A：比例运算电路B：微分电路C：积分电路D：加法电路7、运算放大电路如图所示，在该电路中反馈组态为（）A：串联电压负反馈B：串联电流负反馈C：并联电流负反馈D：无反馈8、下图中示出了放大电路及其输入、输出波形，若要使ν0波形不失真，则（）A：R C增大B：R B增大C：V CC减小D：νi增大9、在多级直流放大器中，零点漂移影响最严重的是（）A、输入级；B、中间级；C、输出级；D、增益最高的那一级10、同相比例放大电路具有（）A：电压并联负反馈B：电流并联负反馈C：电压串联负反馈D：电流串联负反馈三、、是非题(判断正误, 对打√，错打×)（每题1分，共10分）1、1、温度升高，在本征半导体中自由电子数增多，而空穴数目不变。

电路期末考试题及答案1. 选择题1) 一个电路中有一个电源，一个电阻和一个电容器，如果电源的电压稳定为3V，电阻的阻值为2Ω，电容器的电容为6μF，则此电路的时间常数（τ）为多少？a. 2μsb. 3μsc. 6μsd. 12μs答案：c. 6μs2) 在一个RLC谐振电路中，若电感L为0.3H，电容C为2μF，则当谐振频率为10kHz时，电路的阻抗Z为多少？a. 5Ωb. 10Ωc. 15Ωd. 20Ω答案：d. 20Ω3) 在一个串联电路中，有一个电源、一个电阻R1和一个电感L，当开关S刚刚闭合瞬间，电路中的电流为零。

此时以下哪个说法是正确的？a. 电阻R1上的电压为零，电感L上的电压不为零b. 电阻R1上的电压不为零，电感L上的电压为零c. 电阻R1上的电压和电感L上的电压均为零d. 电阻R1上的电压和电感L上的电压均不为零答案：c. 电阻R1上的电压和电感L上的电压均为零2. 填空题1) 欧姆定律描述了电路中的电压、电流和________之间的关系。

答案：电阻2) 串联电路中，总阻值等于各个电阻的阻值之________。

答案：和3) 在一个RLC电路中，当电流的频率与电路的谐振频率相同时，该电路呈________。

答案：共振3. 解答题1) 请简要解释电容器的作用和原理。

答：电容器是一种被用来存储电能的器件。

它由两块金属导体（即电极板）和介质（即电容介质）组成，电容介质可以是空气、塑料、陶瓷或电解质等。

当电容器接通电源后，电极板上会产生正负电荷，形成电场。

这时，电容器会储存能量，其中储存的能量量与电容器的电压和电容成正比。

2) 解释直流和交流电的区别。

答：直流电（DC）和交流电（AC）是两种常见的电流类型。

直流电的电流方向始终保持不变，电压稳定，例如电池供电的电路。

交流电的电流方向会定期变换，电压随时间变化，例如在家中使用的电源。

因此，直流电和交流电的主要区别在于电流方向和电压变化形式。

大学电路期末考试题及答案一、选择题（每题2分，共20分）1. 在理想电路中，电压与电流的关系遵循以下哪个定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A2. 一个电阻为10欧姆的电阻器通过1安培的电流，根据欧姆定律，该电阻器的电压是多少？A. 5VB. 10VC. 15VD. 20V答案：B3. 在RL串联电路中，阻尼比的计算公式是：A. ζ = R/(2L)B. ζ = R/LC. ζ = 1/(R/L)D. ζ = L/R答案：A4. 一个电路中包含一个5微法的电容和一个10欧姆的电阻，电路的频率为1000赫兹，该电路的阻抗是多少？A. 50欧姆B. 100欧姆C. 150欧姆D. 200欧姆答案：B5. 二极管的主要特性是：A. 单向导电性B. 高频响应C. 大电流承受能力D. 低电压降答案：A6. 在正弦交流电路中，功率因数的定义是：A. 有功功率与视在功率的比值B. 视在功率与无功功率的比值C. 有功功率与无功功率的比值D. 无功功率与视在功率的比值答案：A7. 三相电路中，线电流与相电流的关系是：A. 线电流等于相电流B. 线电流等于相电流的√3倍C. 线电流等于相电流除以√3D. 线电流与相电流无关答案：B8. 一个电路的总谐波畸变（THD）为5%，这意味着：A. 该电路的电压波形非常接近正弦波B. 该电路的电流波形非常接近正弦波C. 该电路的电压波形含有5%的谐波分量D. 该电路的电流波形含有5%的谐波分量答案：D9. 在电路分析中，戴维南定理用于：A. 计算电路的最大功率传输B. 计算电路的等效电阻C. 计算电路的等效电压和等效电阻D. 计算电路的节点电压答案：C10. 一个电路的负载为纯电阻性负载，其功率因数为1，这意味着：A. 电路中没有无功功率B. 电路中没有有功功率C. 电路中的电流与电压相位相同D. 电路中的电流与电压相位相反答案：A二、填空题（每空2分，共20分）11. 电路中的总电压在数值上等于_______和_______的代数和。

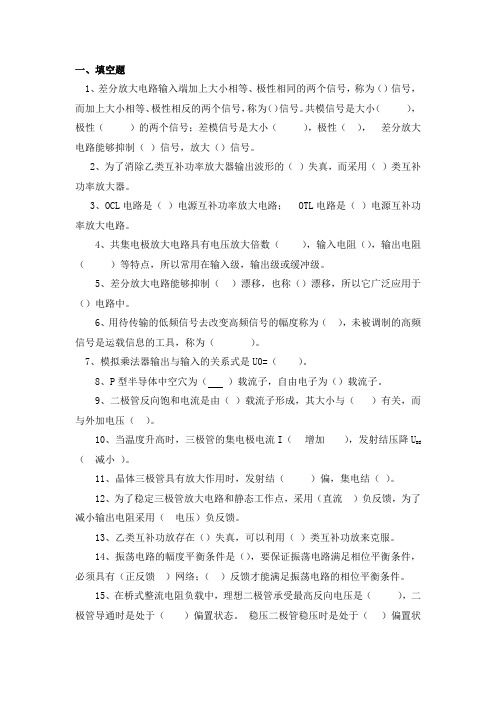

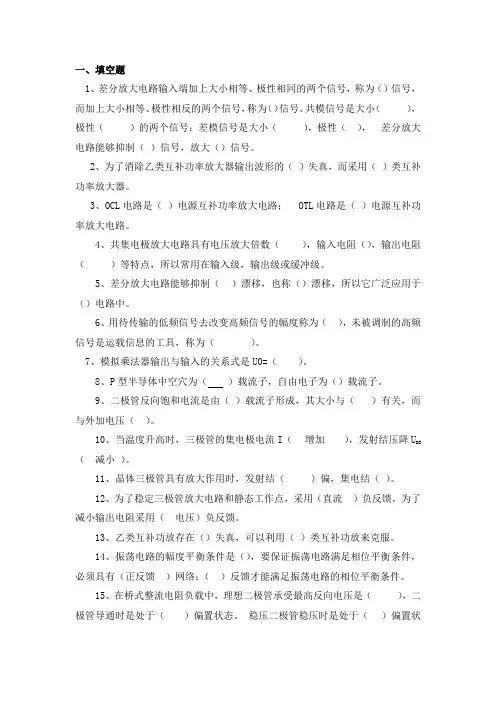

一、填空题1、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

共模信号是大小（），极性（）的两个信号；差模信号是大小（），极性（），差分放大电路能够抑制（）信号，放大（）信号。

2、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

3、OCL电路是（）电源互补功率放大电路； OTL电路是（）电源互补功率放大电路。

4、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

5、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

6、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

7、模拟乘法器输出与输入的关系式是U0=（）。

8、P型半导体中空穴为（）载流子，自由电子为（）载流子。

9、二极管反向饱和电流是由（）载流子形成，其大小与（）有关，而与外加电压（）。

10、当温度升高时，三极管的集电极电流I（增加），发射结压降UBE （减小）。

11、晶体三极管具有放大作用时，发射结（）偏，集电结（）。

12、为了稳定三极管放大电路和静态工作点，采用（直流）负反馈，为了减小输出电阻采用（电压）负反馈。

13、乙类互补功放存在（）失真，可以利用（）类互补功放来克服。

14、振荡电路的幅度平衡条件是（），要保证振荡电路满足相位平衡条件，必须具有（正反馈）网络；（）反馈才能满足振荡电路的相位平衡条件。

15、在桥式整流电阻负载中，理想二极管承受最高反向电压是（），二极管导通时是处于（）偏置状态。

稳压二极管稳压时是处于（）偏置状态。

16、所谓理想二极管就是当其正偏时，结电阻为（零），等效成一条导线；当其反偏时，结电阻为（无穷大），等效成开路。

对PN结来说扩散运动形成的电流是（正向）电流，漂移运动形成的电流是（反向饱和电流）17、场效应管的漏极电流ID=( ),所以它是（电压）控制元件。

2010-2011上电工技术基础A 卷试题及答案一．（每小题2分，共20分）1. 用一只额定值为110V/100W 的白炽灯和一只额定值为110V/40W 的白炽灯串联后接到220V 的电源上，当将开关闭合时（ 3 ）。

（1）能正常工作 （2）100W 的灯丝烧毁 （3）40W 的灯丝烧毁 2. 在图示电路中，当电阻R 2增大时，则电流I 1（ 1 ）。

（1）增大（2）减小（3）不变3. 在图所示电路中，在开关S 闭合前电路已处于稳态。

当开关闭合后，（ 1 ）。

（1）i 1，i 2，i 3均不变 （2）i 1不变，i 2增长为i 1，i 3衰减为零 （3）i 1增长，i 2增长，i 3不变4．在RLC 串联电路中，阻抗模（ 2 ）。

（1）iv Z =（2）IVZ =（3）IVZ ~~=5．在图所示的三相电路中，有两组三相对称负载，均为电阻性。

若电压表读数为380V ，则电流表读数为（ 1 ）。

（1）76A （2）22A （3）44A6．50Hz 的变压器用于25Hz 时，则（ 3 ）。

（1）φm 近于不变 （2）一次侧电压V 1降低（3）可能烧坏绕组7． 三相异步电动机在额定状态下运行时，如果电源频率升高，则转速（ 1 ），电流（ 2 ）。

转速：（1）增高 （2）降低 （3）不变 电流：（1）增大（2）减小（3）不变8．三相异步电动机在正常运行中如果有一根电源线断开，则（ 3 ）。

（1）电动机立即停转（2）电流立即减小（3）电流大大增大9．三相异步电动机的起动转矩T st与转子每相电阻R2有关，R2愈大时，则T st （ 3 ）。

（1）愈大（2）愈小（3）不一定10．三相异步电动机功率因数ϕcos的ϕ角是指在额定负载下（ 2 ）。

（1）定子线电压与线电流之间的相位差（2）定子相电压与相电流之间的相位差（3）转子相电压与相电流之间的相位差二．（10分）图示电路的三个节点电压分别为v1 = 10 V, v2 = 14 V and v3 = 12 V.(a) 求电流i b.(b) 求CCVS的系数r.解:三．（12分）要使电阻R L中的电流i b为-2 mA，电阻R L的值应为多大？（提示：用戴维宁定理求解）Answer: R L = 12 Ω解四． （10分）图示电路原已稳定，t = 0时将开关S 闭合，求：S 闭合瞬间(t = 0+ ) 各支路电流及储能元件上的电压。

电路期末试题及答案一、选择题（每题2分，共20分）1. 在串联电路中，总电阻与各部分电阻的关系是（）。

A. 等于最小电阻B. 等于各部分电阻之和C. 等于各部分电阻之差D. 无法确定答案：B2. 电容器的容抗与频率的关系是（）。

A. 正比B. 反比C. 无关D. 先正比后反比答案：B3. 下列哪个元件不是半导体器件？（）。

A. 二极管B. 三极管C. 集成电路D. 电容器答案：D4. 在理想变压器中，一次侧和二次侧的电压与匝数的关系是（）。

A. 正比B. 反比C. 无关D. 先正比后反比答案：A5. 根据基尔霍夫电压定律，任何闭合回路中，各段电压的代数和等于（）。

A. 0B. 电源电动势C. 电源内阻电压D. 无法确定答案：A6. RC串联电路中，当电阻等于电容的充电时间常数时，电路的充电量达到（）。

A. 50%B. 63.2%C. 75%D. 100%答案：B7. 在三相交流电路中，线电压与相电压的关系是（）。

A. 相等B. 线电压是相电压的√3倍C. 相电压是线电压的√3倍D. 无法确定答案：B8. 一个电路的功率因数为0.8，表示该电路的（）。

A. 电流与电压相位差为45°B. 电流与电压相位差为30°C. 电流滞后电压D. 电流超前电压答案：B9. 电路中产生电磁感应的条件是（）。

A. 电路必须闭合B. 磁场必须变化C. 电路中的磁通量必须变化D. 电路中的电流必须变化答案：C10. 在正弦交流电路中，电感的感抗与电容的容抗相等时，电路的工作状态称为（）。

A. 纯电阻状态B. 谐振状态C. 感性负载D. 容性负载答案：B二、填空题（每题2分，共20分）11. 一个电路的总电阻为600Ω，其中包含一个100Ω的电阻，若该电阻增大到300Ω，则总电阻变为______Ω。

答案：30012. 电路中两点间的电位差为12V，若通过这段电路的电流为2A，则这段电路的功率为______W。

电路期末试题及答案一、选择题1. 电阻是电流强度和电压大小的比值，它的单位是：A. 安培 (A)B. 伏特 (V)C. 欧姆(Ω)D. 瓦特 (W)答案：C2. 下列哪个元件是以阻断电流为主要功能的？A. 电阻B. 电容C. 电感D. 二极管答案：D3. 当电路中的电阻增加，以下哪项说法是正确的？A. 电流增大B. 电流减小C. 电流不变D. 电流无法确定答案：B4. 在串联电路中，总电压等于各个电阻的电压之和。

这个说法是否正确？A. 正确B. 错误答案：A5. 在并联电路中，总电流等于各个电阻上的电流之和。

这个说法是否正确？A. 正确B. 错误答案：A二、填空题1. 欧姆定律描述了电流、电压和电阻之间的关系，表达式为：U = ____ × R。

答案：I（或A）2. 电流的单位是 ______。

答案：安培（或A）3. 在电路中，可以储存电荷的器件叫做 ______。

答案：电容（或电容器）4. 电感的单位是 ______。

答案：亨利（或H）5. 在电路中，将交流电转换为直流电的元件叫做 ______。

答案：整流器三、计算题1. 若一个电阻为10欧姆，通过该电阻的电流为5安培，则该电阻两端的电压为多少伏特？答案：50伏特2. 两个电阻分别为6欧姆和9欧姆，串联连接在电压为12伏特的电路中，求总电阻？答案：15欧姆3. 若一个电感的感值为0.5亨利，通过该电感的电流变化率为5A/s，则该电感两端的电压为多少伏特？答案：2.5伏特4. 若一个电容器的电容为200微法，通过该电容器的电压变化率为500V/s，则该电容器两端的电流为多少安培？答案：0.1安培四、解答题1. 画出一个简单电路图，其中包含一个电源、两个电阻和一个电灯。

标明电流的方向。

答案：（请根据具体电路情况绘制）2. 已知电路中的总电流为5安培，总电压为20伏特，计算总电阻。

答案：根据欧姆定律，总电阻等于总电压除以总电流，所以总电阻为4欧姆。

四川大学“电气自动化”《电力系统分析基础(1)1350》23秋期末试题库含答案第1卷一.综合考核(共20题)1.电力系统中消耗感性无功功率的元件有()。

A.白织灯B.异步电动机C.电容器D.变压器E.输电线路2.快速切除故障可以提高电力系统的暂态稳定性。

()A.错误B.正确3.试计算如图所示35kV网络的功率初分布及最大电压损耗。

图中线路导线均为LGJ-95，r1=0.32Ω/km，x1=0.43Ω/km，供电点A的电压为()。

A.B.C.4.负荷率是最小负荷与最大负荷之比。

()A.错误B.正确5.提高输电电压将提高系统输送功率的极限。

()A.错误B.正确6.电力系统二次调频可以实现无差调节。

()A.错误B.正确7.已知同步发电机的参数为。

在额定运行时V=1.0，j=1.0，cosφ=0.8，试计算在额定运行状态下同步发电机的及之值：()A.B.C.8.电力系统电压大小主要受有功功率影响。

()A.错误B.正确9.功角δ的物理意义为()。

A.作为电磁参数代表发电机q轴电势之间的夹角B.作为继续参数代表发电机转子之间的相对位置C.各发电机机端电压之间的夹角D.010.采用自动重合闸将使最大可能的减速面积减小。

()A.错误B.正确11.短路冲击电流是短路电流的最大有效值。

()A.错误B.正确12.不对称故障一般采用对称分量法进行分析。

()A.错误B.正确13.输电线路的零序阻抗等于正序阻抗。

()A.错误B.正确14.电力系统中的无功电源有()。

A.静电电容器B.同步发电机C.电抗器D.静止补偿器E.同步调相机15.功角的物理意义为()。

A.作为电磁参数代表发电机q轴电势之间的夹角B.作为继续参数代表发电机转子之间的相对位置C.各发电机机端电压之间的夹角D.016.架空输电线路各序参数的特点有()。

A.正序参数与负序参数相等B.正序参数大于负序参数C.零序参数大于正序参数D.零序参数大于负序参数E.架空地线使等值的零序阻抗参数减小17.逆调压是大负荷时升高电压，小负荷时降低电压的调压方式。

《电路原理》期末考试题注意事项： 1.本试卷共四大题，满分100分，考试时间120分钟，闭卷；2.考前请将密封线内各项信息填写清楚；3.所有答案请直接做在试卷上，做在草稿纸上无效；4.考试结束，试卷、草稿纸一并交回。

题号一二三四总分得分一、解答题（每小题4分，共40分）１.在下图电路中，Ｒ=２Ω，ＵＳ=９Ｖ，非线性电阻的伏安特性为若ｕＳ（ｔ）=ｃｏｓｔＶ，试求电流ｉ。

答：2. 电路如下图所示。

ｔ=０时，Ｋ闭合，ｕＣ（０＋）=Ｕｏ。

试求ｔ≥０时的ｕＣ（ｔ）。

答：3. 电路如下图（ａ）所示。

充电的电容Ｃ通过非线性电阻放电，非线性电阻的伏安特性如下图（ｂ）所示。

已知Ｃ=１Ｆ，ｕＣ（０_）=３Ｖ，试求ｕＣ（ｔ）。

答：4. 下图所示电路在换路前已工作了很长的时间，试求换路后３０Ω电阻支路电流的初始值。

答：0.25Ａ。

5. 下图所示电路在换路前已工作了很长的时间，试求电路的初始状态以及开关断开后电感电流和电容电压的一阶导数的初始值。

答：6. 将下图所示电路中电容端口左方的部分电路化成戴维南模型，然后求解电容电压的零状态响应ｕＣ（ｔ）答：7. 设下图（ａ）所示电路中电流源电流i S（t）的波形如图（ｂ）所示，试求零状态响应ｕ（ｔ），并画出它的曲线。

答：8.试求下图所示电路中的电流ｉ（ｔ），设换路前电路处于稳定状态。

答：9.在下图所示电路中，电容电压的初始值为-4Ｖ，试求开关闭合后的全响应ｕＣ（ｔ）和ｉ（ｔ），并画出它们的曲线。

答：10. 图７ ３７所示电路在换路前已建立稳定状态，试求开关闭合后的全响应ｕＣ（ｔ），并画出它的曲线。

答：二、判断题（每小题3分，共30分）1.下图所示电路在换路前已工作了很长时间，图中ＩＳ为一直流电源。

试求开关断开后的开关电压ｕＳ（ｔ）是（√）答案：2.下图所示电路将进行两次换路。

试用三要素法求出电路中电容的电压响应ｕＣ（ｔ）和电流响应ｉＣ（ｔ），并画出它们的曲线。

（√）答案：3.下图所示电路在开关断开前已处于稳定状态，试求开关断开后的零输入响应ｉＬ２（ｔ）是（×）答案：4.试求图所示电路的零状态响应ｕ（ｔ）是。
