数电课程设计汽车尾灯控制电路

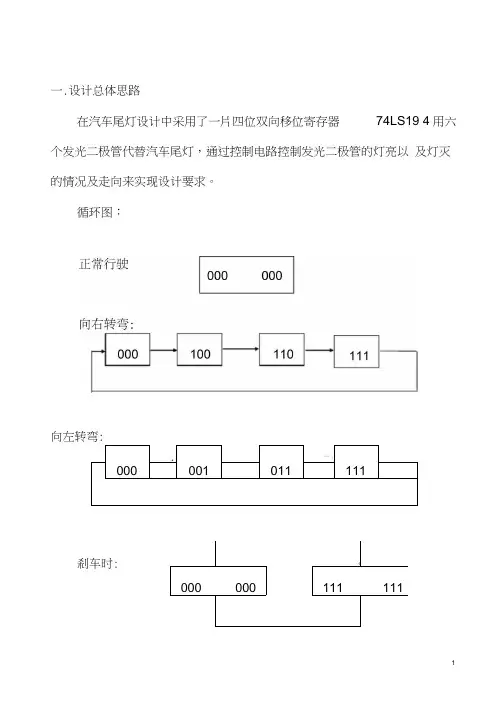

一.设计总体思路在汽车尾灯设计中采用了一片四位双向移位寄存器74LS19 4用六个发光二极管代替汽车尾灯，通过控制电路控制发光二极管的灯亮以及灯灭的情况及走向来实现设计要求。

循环图：向左转弯:000----------------------■-001011亠1111刹车时: 1000000111111总电路图:74LS09DU13A U11A 74LS04DU15A VCC 5VXFG1原理框图:U8A U4A LED174LS09D74LS00D U14AU5A74LS00D 口74LS00D U12A 74LS04DU9A LED274LS00DhU6AVCC5V 74LS09DU3AU7LED4'ZO ——<| 74LS00D 心U2A LED574LS194D74LS00DU10A工》74LS00D'-6R1J W^200QR2R3 200QVCCLR KAB C D乱S 列3Y cA B C DQ Q Q Q1474LS00DU1A LED6R4 ------------- -200QR5 200QR6 200Q5V二.单元电路设计（一）循环电路汽车在右转弯时尾灯循环亮灭情况如下:LED1按LED1LE&1 LED2LED2w|—弘LED3I.ED3LED3如原理说明：汽车右转弯时，在右转弯开关控制下，汽车尾灯按周期性亮灭，这是用一片74LS194移位寄存器构成的循环移动电路实现的，即Q A Q B Q C按100^110 f 111宀000循环移动，1代表发光二极管点亮，0代表发光二极管熄灭。

具体电路如下:74LS00DR1 2000VCCuim74LS0DD —LED274L S00DR2■wv2000U6A.LEDSVCC74L SOQDU3Ar>74L SOODLED4U2A LED574L S00D74L SOODLED6R5AAAr2000R6-Wv2000（二）控制电路控制电路是由一系列的逻辑门来实现的左右转弯的控制是通过与非门、与门和循环电路的与非门连接来实现的，刹车的控制是通过脉冲信号、与非门的连接来实现的。

数字电子技术课程设计题目：汽车尾灯控制班级：姓名：学号:指导教师：完成时间：汽车尾灯控制电路一．设计任务设计一个汽车尾灯控制电路，用6个发光二极管模拟汽车尾灯，即左尾灯（L1-L3）3个发光二极管；右尾灯（R1-R3）3个发光二极管。

用两个开关分别控制左转弯尾灯显示和右转弯尾灯显示。

当左转弯开关KL打开时，左转弯尾灯显示的3个发光二极管按右循环规律（L1L2L3→L2L3→L3→全灭）显示。

同样，当右转弯开关KR被打开时，右转弯尾灯与左转弯灯相同规律显示，但方向相反（R1→R1R2→R1R2R3→全灭→R1）。

图1 左转弯显示规律图二、设计条件本设计基于数字电子技术基础实验，通过自行设计电路图并在电脑上利用Multisim软件进行仿真。

三、设计要求及原理本课程设计分为实际设计与虚拟仿真两个环节。

根据以上要求，要实现当左转弯开关KL打开时，左转弯尾灯显示的3个发光二极管按右循环规律（L1L2L3→L2L3→L3→全灭→L1L2L3）显示，如图1。

同样，当右转弯开关KR被打开时，右转弯尾灯与左转弯灯相同规律显示，但方向相反。

当KR和KL同时按下时，L1L2L3和R1R2R3均按时钟闪烁。

可先用74138对开关信号译码来产生高低电平，再用74163来计数，最后把产生的数用逻辑器件来实现上述要求。

根据不同的状态，绘制汽车尾灯和汽车运行状态表如下;图2 汽车尾灯控制电路设计总体框图四、设计内容（一）.分步设计：1．时钟信号源（CLK ）设计：①．设计说明： 在本次实验中，汽车尾灯的闪烁快慢要由计数器74163产生的数的快慢来决定，即与时钟CLK 的频率有关。

在本次设计中，我想利用555定时器产生0.5kHZ 的方波。

②．设计计算公式：高电平时间： 221ln )(C R R t ph += 低电平时间： C R t pl 2=2ln ③．设计最后图形如图（3）：图（3）④.仿真波形以及连接图形如图（4）：如图（3）所示为在Multisim里仿真时的实际连接电路。

汽车尾灯控制电路数电课程设计一、课程设计基本信息1、课程名称：汽车尾灯控制电路数电课程设计2、课时安排：第一次课：课程介绍、研究的意义和内容、实验要求介绍、实验前的电路准备第二次课：实验前的电路调试、实验正式开始前的注意事项介绍第三次课：实验过程实施、实验过程问题排查第四次课：实验结果分析、实验总结3、教学内容：（1）汽车尾灯控制电路的主要原理：汽车尾灯控制电路利用电流控制开关连接在电池和汽车尾灯之间，控制尾灯的亮灭。

（2）器件构成：该电路中包括电池、电流控制开关、导线以及汽车尾灯。

（3）根据电路的接线安排，安装电池、电流控制开关、导线以及汽车尾灯。

（4）将电流控制开关接入电池，同时将电流控制开关的一端接入汽车尾灯，这样就形成一个汽车尾灯控制电路。

（5）按照设定好的电流值，调节电流控制开关，以控制汽车尾灯的亮灭。

（6）对所搭建的汽车尾灯控制电路进行实验，完成课程设计任务。

4、实验仪器及材料：（1）电源：12V电池或12V电缆；（2）电流控制开关：DIP开关；（3）导线：带插头的钢化导线；（4）汽车尾灯：圆形汽车尾灯。

二、课程实验的主要内容1、介绍汽车尾灯控制电路的主要原理，以及研究的意义和内容。

2、介绍实验要求，以及实验前的电路准备。

3、根据电路的接线安排，安装电池、电流控制开关、导线以及汽车尾灯。

4、将电流控制开关接入电池，同时将电流控制开关的一端接入汽车尾灯，这样就形成一个汽车尾灯控制电路。

5、按照设定好的电流值，调节电流控制开关，以控制汽车尾灯的亮灭。

6、实验过程中出现问题时，采用问题定位法，对实验中出现的问题进行定位及排查。

7、完成实验后，进行实验结果分析，并对实验总结进行评价。

数电课程设计汽车尾灯控制电路汽车尾灯控制电路的设计⼀、设计基本要求：假设汽车尾部左右两侧各有3个指⽰灯（⽤发光⼆极管模拟）1.汽车整车运⾏时指⽰灯全灭；2.右转弯时，右侧3个指⽰灯按右循环顺序点亮；3.左转弯时左侧3个指⽰灯按左循环顺序点亮；4.临时刹车时所有指⽰灯同时闪烁⼆、设计⽅案：1.汽车尾灯显⽰状态与汽车运⾏状态的关系为了区分汽车尾灯的4种不同的显⽰模式，需设置2个状态控制变量。

假定⽤开关J1和J2进⾏显⽰模式控制，可列出汽车尾灯显⽰状态与汽车运⾏状态的关系，如下表所⽰。

2.在汽车⾏驶过程中，汽车的尾灯会根据汽车⾏驶的状态相应的发⽣状态的变化。

假设汽车尾灯左右两侧各有三个指⽰灯，设计⼀个⽤于控制汽车尾灯的电路。

⽅案原理框图如下图所⽰开关控制电路显⽰、驱动电路译码电路计数器{尾灯电路汽车尾灯控制电路原理框图本设计采⽤的⽅案主要由开关控制电路，三进制计数器，译码、显⽰驱动电路组成。

由于汽车左转或右转时，三个指⽰灯循环点亮，所以⽤三进制计数器控制译码器电路顺序输出低电平，从⽽控制尾灯按要求点亮。

三、电路设计步骤：1.时钟脉冲电路由于N555定时器内部的⽐较器灵敏度⽐较⾼，输出驱动电流⽐较⼤，功能灵活，⽽且采⽤差分电路形式，它的振荡率受电源电压和温度的影响⼩，由555定时器构成的多谐振荡器频率⽐较稳定，不易⼲扰；且此电路对秒脉冲的精度要求不是很⾼，所以选⽤有555构成的多谐振荡器做为脉冲电路。

时钟脉冲电路如下图1所⽰：1.时钟脉冲电路555定时器引脚图2. 三进制计数器汽车左或右转弯时由于是三个指⽰灯循环点亮，所以⽤三进制计数器控制译码电路顺序输出低电平，从⽽控制尾灯按要求电路，由此得出在每种运⾏状态下，各指⽰灯与各给定条件的关系，即逻辑功能表如下表所⽰：（0表⽰灯灭，1表⽰灯亮）三进制计数器功能表此计数器由74LS163芯⽚主要构成。

下⾯分别是它的真值表和引脚图：74LS163真值表74LS163引脚图三进制计数器电路图如下图2所⽰：2.三进制计数器电路图3、开关控制电路开关控制电路通过控制开关J1和J2的开通于关断，实现汽车正常⾏驶、左转弯、右转弯和刹车四种状态。

沈阳航空航天大学课程设计（说明书）汽车尾灯控制电路设计班级/ 学号04070202-2072学生姓名张小田指导教师赵敏沈阳航空航天大学课程设计任务书课程名称电子技术综合课程设计院（系）专业班级202 学号姓名课程设计题目汽车尾灯控制电路设计课程设计时间: 2 年12月24 日至 2 年1 月6 日课程设计的内容及要求：一、设计说明在汽车行驶过程中，汽车的尾灯会根据汽车行驶的状态相应的发生状态的变化。

假设汽车尾灯左右两侧各有三个指示灯，设计一个用于控制汽车尾灯的电路。

其原理参考框图如图1所示。

开关控制电路显示、驱动电路译码电路计数器{尾灯电路图1 汽车尾灯控制电路原理框图二、技术指标1．汽车正常运行时指示灯全灭；2．汽车右转弯时，右侧三个指示灯按右循环顺序点亮；3．汽车左转弯时，左侧三个指示灯按左循环顺序点亮；4．汽车临时刹车时所有指示灯同时闪烁。

三、设计要求1.汽车尾灯控制电路的直流稳压电源要求自行设计。

2．在选择器件时，应考虑成本，要求指示灯用发光二极管模拟。

3．根据技术指标，通过分析计算确定电路和元器件参数。

4．画出电路原理图（元器件标准化，电路图规范化）。

四、实验要求1．根据技术指标制定实验方案；验证所设计的电路。

2．进行实验数据处理和分析。

五、推荐参考资料1．刘修文主编.实用电子电路设计制作.[M]北京：中国电力出版社，2005年2．朱定华主编.电子电路测试与实验.[M]北京：清华大学出版社，2004年3．路勇主编.电子电路实验及仿真.[M]北京：北方交通大学出版社，2004年六、按照要求撰写课程设计报告指导教师年月日负责教师年月日学生签字年月日成绩评定表评语、建议或需要说明的问题：成绩指导教师签字：日期：汽车尾灯控制电路设计一. 概述1．首先由开关控制电路，进而控制汽车尾灯闪亮，开关电路包括：非门，异或门，与非门，电阻，直流稳压电源。

分别控制输出的高低电平，以便达到控制各芯片工作的目的。

《数字电子技术课程设计》——汽车尾灯控制电路一、设计目的要求了解汽车尾灯控制电路的工作原理，掌握其外围电路的设计与主要性能参数的测试方法。

二、设计任务1、运用所学的理论知识，设计一种通过TTL 系列逻辑门及时序逻辑芯片设计模拟汽车尾灯工作情况电路。

2、通过制作脉冲产生器、任意进制的计数器和译码器的改用等一系列方法，以及显示驱动和模式控制的电路设计来完成任务。

3、设计通过发光二极管模拟汽车尾灯来实现了汽车在行驶时候的四种情况：正常行驶，左拐弯，右拐弯，紧急刹车。

4、设汽车尾部左右两侧各有3 个指示灯（用发光管模拟），要求是：（1）汽车正常行驶时，尾灯全部熄灭。

（2）当汽车右转弯时，右侧3 个指示灯按右循顺序点亮。

（3）当汽车左转弯时，左侧3 个指示灯按左循顺序点亮。

（4）临时刹车时，所有指示灯同时闪烁。

三、设计方案根据设计任务进行分析设计，列出设计过程、确定设计方案，按功能模块的划分选择元器件、集成电路，设计电路图，阐述基本原理。

1、任务和性能指标：用6个指示灯模拟汽车尾灯，两个开关模拟制动器。

（1）汽车正常行驶，所有指示灯都熄灭；（2）汽车右转弯时，右侧3个指示灯按右循顺序点亮；（3）汽车左转弯时，左侧3个指示灯按左循顺序点亮；（4）汽车紧急刹车时，所有指示灯同时闪烁。

2、选择总体方案：汽车尾灯控制电路主要由开关控制电路，jk时序逻辑电路，3-8译码器，显示驱动电路构成。

3-8译码器是低电平有效，从而控制尾灯按要求点亮。

3、设计单元电路：1.电源模块：提供稳定的电源给整个电路系统。

2.逻辑芯片：作为控制核心，处理输入信号并生成尾灯的控制信号。

选择适合的逻辑芯片，并根据其规格设计相应的最小系统，包括时钟、复位等。

3.尾灯驱动模块：根据逻辑芯片的输出信号，驱动尾灯的灯泡或 LED。

将计数器的输出信号转换为对应的控制信号，用于点亮或熄灭尾灯。

发光二极管将让的的点亮和熄灭。

这部分电路需要确保足够的电流能够流过LED，以使其正常发光。

汽车尾灯控制电路数电课程设计
汽车尾灯控制电路数电课程设计
一、实验目的
1、熟悉、掌握数字电路的基本概念和特性；
2、掌握程序控制器的原理及其应用；
3、熟悉汽车尾灯控制电路的结构及工作原理；
4、掌握计算机编程的基本方法；
5、掌握程序控制器实现汽车尾灯控制电路的操作。

二、实验内容
1、汽车尾灯控制电路的结构介绍；
2、实验要求：
（1）实现汽车尾灯控制电路的各个功能；
（2）编写汽车尾灯控制电路程序
3、建立汽车尾灯控制电路的实验板；
4、汽车尾灯控制电路的程序调试；
5、汽车尾灯控制电路的实验数据处理。

三、实验原理
本实验的主要内容是利用程序控制器实现汽车尾灯控制电路的操作，实现汽车尾灯控制电路的控制功能，实现汽车后尾灯的行使和关闭。

汽车尾灯控制电路包括电源供电电路、按键控制电路、尾灯控制电路、程序控制器（包括中央控制器和外接的I/O口）等组成，程序控制器由程序语言代码控制其内部的中央处理器，从而将按键控制
信号转换成尾灯控制信号控制其外部I/O口，实现汽车尾灯的控制。

四、实验步骤
1、根据原理图组装汽车尾灯控制电路实验板；
2、熟悉汽车尾灯控制电路的控制原理；
3、根据实验要求编写汽车尾灯控制电路的程序；
4、使用调试器对汽车尾灯控制电路的程序进行调试；
5、实验数据的处理与分析。

五、实验结论
通过本实验，我们熟悉和掌握了汽车尾灯控制电路的控制原理，并能够根据实验要求编写程序控制器实现汽车尾灯的控制功能。

本实验为我们了解程序控制器的应用，提高了我们的数字电路知识，以及掌握的计算机编程技能，给予我们很大的启发和帮助。

湖南工程学院课程设计课程名称数字电子技术课题名称汽车尾灯控制电路专业电气工程及其自动化班级0884学号200813010401姓名简长青指导教师赵振兴2010年10月7日湖南工程学院课程设计任务书课程名称：数字电子技术题目：汽车尾灯控制电路专业班级：电气0884 班学生姓名：简长青学号：01指导老师：赵振兴审批：任务书下达日期2010年9月27日设计完成日期2010年10月7日目录一总体设计思路（含电路原理框图）：1.1 电路设计原理框图具体的电路要求及功能表如下：a)输入变量定义：脚踏制动器信号名称：U；U为0时无制动，U为1时制动停车信号名称：S；S为0时停车，S为1时汽车工作左转弯控制信号名称：L；L为1时向左转右转弯控制信号名称：R；R为1时向右转b) 控制电路工作表：1 0 1 0 右侧3只灯按000—100—110—111—000闪，左侧均灭1 0 1 1 两侧6只灯均按000—100—110—111—000闪1 1 0 0 两侧6只灯均亮1 1 0 1 左侧3只灯按000—100—110—111—000闪，右侧均灭1 1 1 0 右侧3只灯按000—100—110—111—000闪，左侧均灭1 1 1 1 两侧6只灯均亮二各个模块的设计2.1 产生000—100—110—111—000的时序电路模块：Q0 Q1 Q2 Q0‘Q1‘Q2‘0 0 0 1 0 01 0 0 1 1 01 1 0 1 1 11 1 1 0 0 0J0=1 K0=Q2、 J1=Q0 K1=Q2、 J2=Q1 K2=1则电路图2.2 当电路输出不是周期性亮灭时而是时钟脉冲频率闪亮均亮或均灭电路S U R L 输出信号0 X X X 时钟脉冲频率闪亮1 0 0 0 01 0 0 1 01 0 1 0 01 0 1 1 01 1 0 0 11 1 0 1 01 1 1 0 01 1 1 1 1经过分析可以得到满足要求的电路图如下图所示：2.3 清零信号模块由于每次控制开关的输入信号发生改变时，如果6只灯的状态不及时清零则输出与要求不符。

可编辑修改精选全文完整版任务书一、题目：汽车尾灯控制电路二、设计目的要求汽车行驶时有正常行驶、左转、右转、和刹车四种情况，设汽车尾部左右两侧各有三个指示灯（用发光二极管模拟）。

（1）汽车正常行驶时只是灯全灭；（2）汽车右转弯时，右侧3个灯按右循环顺序点亮；（3）汽车左转弯时，左侧3个灯按左循环顺序点亮；（4）汽车临时刹车时所有指示灯同时闪烁。

三、主要内容及实现的功能电路有四种状态，即汽车正常行驶，向左转弯，向右转弯，临时刹车。

要实现所要求的四种状态，对于要实现的四种状态，电路设计主要有三方面的要求：一是脉冲频率的要求；二是汽车尾灯显示与汽车行驶状态要一一对应；三是汽车尾灯的显示要依次循环变亮。

针对以上三项要求，我们设计了相应的模块。

用555芯片实现脉冲产生电路，其主要电路为一多谐振荡电路；通过译码电路和开关控制电路实现汽车尾灯与汽车行驶状态之间的对应；通过三进制计数器实现汽车尾灯依次并循环显示。

四、主要参考资料课程设计报告一、课题分析汽车尾灯控制电路，主要有三方面的要求：一是脉冲频率的要求；二是汽车尾灯显示与汽车行驶状态要一一对应；三十汽车尾灯的显示要依次循环变亮。

针对以上三项要求，我们设计了相应的模块。

用555芯片实现脉冲产生电路，其主要电路为一多谐振荡电路；通过译码电路和开关控制电路实现汽车尾灯与汽车行驶状态之间的对应；通过三进制计数器实现汽车尾灯依次并循环显示。

二、设计文档（1）汽车尾灯显示与汽车运行状态关系为了区分汽车尾灯的4种不同的显示模式，需设置2个状态控制变量。

假定用开关k1和k0进行显示模式控制，可列出汽车尾灯显示状态与汽车运行状态的关系，如表1所示。

表1. 汽车尾灯和汽车运行状态（2）汽车尾灯控制电路功能描述在汽车左右转弯行驶时由于3个指示灯被循环顺序点亮，所以可用一个三进制计数器的状态控制译码器电路顺序输出高电平，按要求顺序点亮三个指示灯。

可得出描述指示灯D1、D2、D3、D4、D5、D6与开关控制变量k1、k0，以及时钟脉冲cp之间关系的功能表如表2所示（表中0表示灭灯状态，1表示灯亮状态。

数字电子技术课程设计汽车尾灯控制电路随着社会的发展和科技的进步，数字电子技术已经成为现代社会发展的重要基础。

在车辆电子控制领域，数字电子技术也得到了广泛应用，如汽车尾灯控制电路。

本文将围绕数字电子技术课程设计汽车尾灯控制电路进行介绍和分析。

一、设计思路汽车尾灯是车辆常备顺从零配件，灯光作为协调交通规则和保障行车安全的重要部件，在我们的日常生活中扮演着非常重要的角色。

数字电子技术通过数字逻辑与模拟电子技术的基础集成，可以用于控制车辆配件的电路控制。

在本次课程设计中，主要是要探索如何用数字电子技术结合汽车尾灯控制电路的原理，来实现对汽车尾灯的控制。

所设计的汽车尾灯控制电路能够实现开、关、闪烁等常见功能，增强汽车在夜间行驶的安全性。

二、设计实现1、基础材料在开始设计汽车灯控制电路之前，我们需要准备一些基础的材料和工具。

这些材料包括：数字电路实验箱、Transistor、电阻、贴片电容、led 灯、按键开关、跳线等元件。

工具包括：万用表、烙铁、导线剪切器、镊子、吸锡器等。

2、电路原理本次课程设计基于NPN 型晶体管的单灯驱动电路。

NPN 型晶体管有一个基极、一个发射极和一个集电极，其还具有放大电流和开关控制的特性。

通过控制基极电流，实现开关引脚与驱动电源引脚的控制，从而可以实现对LED 灯的控制。

3、电路图设计汽车尾灯控制电路的电路图如下：其中，RTC 是无源谐振，目的是在led 灯熄灭的时候，正常开关的微动触点的弹跳时间，避免led 灯在微动过程中作出爆闪效果，影响谷车正常行驶。

按键开关通过触摸来控制灯的亮度，松开手即可保存亮度调整值。

4、电路操作按键开关按下可调节LED 灯的亮度，长按开关可关闭LED 灯，仿佛就像是一部智能的汽车电子控制系统，简洁易操作。

在使用过程中，需要特别留意安装电路的电瓶的电压大小，以免过大或过低导致短路，烧毁电路。

三、实验结果通过将设计好的电路拼装后，进行了实验测试。

实验的结果表明，设计的汽车尾灯控制电路可以实现开、关和闪烁等控制，且相互之间非常便捷。

课程设计任务书学生姓名： *** 专业班级: 电信1405班指导教师： *** 工作单位: 信息工程学院题目: 汽车尾灯控制器的电路设计仿真与制作初始条件：利用中、小规模集成电路芯片7400、7404、74138、7476、7486 和其它器件实现对汽车尾灯显示的控制功能。

电路组成框图如图1 所示。

要求完成的主要任务: （包括课程设计工作量及技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1 周内完成汽车尾灯控制器电路的设计、仿真、装配与调试。

2、技术要求：设汽车尾部左右两侧各有3 个指示灯（用发光管模拟），要求是：①汽车正常行驶时，尾灯全部熄灭。

②当汽车右转弯时，右侧3 个指示灯按右循顺序点亮。

③当汽车左转弯时，左侧3 个指示灯按左循顺序点亮。

④临时刹车时，所有指示灯同时闪烁。

⑤选择电路方案，完成对确定方案电路的设计。

计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。

制作实际运行装置。

3、查阅至少5 篇近5 年参考文献。

按《武汉理工大学课程设计工作规范》要求撰写设计报告书。

全文用A4 纸打印，图纸应符合绘图规范。

时间安排：1）第1-2 天，查阅相关资料，学习设计原理。

2）第3-4 天，方案选择和电路设计仿真。

3）第4-5 天，电路调试和设计说明书撰写。

4）第6 天，上交课程设计成果及报告，同时进行答辩。

指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (4)1.总体设计 (5)1.1主要工作安排 (5)1.2设计任务与设计要求 (5)1.2.1设计任务 (5)1.2.2设计要求 (5)1.3方案论述与确定 (5)2.主要芯片介绍 (6)2.1 555定时器 (6)2.2 与门74LS08 (8)2.3 异或门74LS86 (9)2.4 二—五进制计数器 (12)2.5 3线-8线译码器74LS138 (12)2.6 四位二进制可预置的同步加法计数器74LS163 (14)3 电路设计 (15)3.1 555时钟脉冲电路模块 (15)3.2 三进制循环控制电路模块 (17)3.3 译码显示电路模块 (18)3.4 总体电路 (18)4.仿真 (19)4.1 仿真软件multisim介绍 (19)4.2 电路仿真 (20)5. 装配与调试 (25)5.1 装配与调试 (25)5.2 实物功能测试 (25)6.总结 (26)摘要本次设计的汽车尾灯控制电路是用数字电路实现的。

汽车尾灯控制电路的设计目录1. 设计任务和设计要求 (1)1.1 设计任务 (1)1.2 设计要求 (1)2. 设计原理与总体框图 (1)3. 单元电路设计 (2)3.1 三进制计数器 (2)3.2 汽车尾灯控电路 (3)3.3 开关控制电路 (4)3.4 时钟产生电路 (5)4. 汽车尾灯总体电路 (5)5. 试验方案及体会 (7)6. ......................................................................... 器件清单77. ......................................................................... 参考文献111. 设计任务和设计要求1.1 设计任务设计一个汽车尾灯控制电路。

汽车尾部左右两侧各有 3 个指示灯。

当接通左转、右转、刹车和检查时，指示灯按照指定要求闪烁。

1.2 设计要求设汽车尾灯左右两侧各有3个指示灯（用发光管模拟）。

要求是：（1）汽车正常行驶时，尾灯全部熄灭。

（2）当汽车左转弯时，右侧 3 个指示灯按左循环点亮。

（3）当汽车右转弯时，左侧 3 个指示灯按右循环点亮。

（4）临时刹车时，所有指示灯同时闪烁。

（5）选择电路方案，完成对确定方案的设计。

计算电路元件参数与元件选择、并画出总体电路原理图，阐述基本原理。

制作实际运行装置。

表 1.1 尾灯和汽车运行状态关系表2. 设计原理与总体框图根据设计的基本要求，汽车左或右转弯时, 三个指示灯循环点亮, 所以用三进制计数器控制译码器电路顺序输出低电平，从而控制尾灯按要求点亮。

由此得出在每种运行状态下，各指示灯与各给定条件（SI 、S0 、CP 、Q1 、Q0 ）的关系, 即逻辑功能表如表 2.1 所示（表中0表示灯灭状态,1 表示灯亮状表2.1. 汽车尾灯控制逻辑功能表开关控制三进制计数器六个指示灯S1 S0Q1Q0D6D5D4D1D2D30 0××000000 000001000 10100001010000001000010001 001010000101000001 1××CP CP CP CP CP CP根据表 1.1 可以得出原理框图，如图 2.1所示图 2.1 汽车尾灯控制电路原理图3. 单元电路设计3.1 三进制计数器三进制计数器可由双JK 触发器74LS76构成，其连接电路如图 3.1 所示图 3.1 三进制计数器电路3.2 汽车尾灯控电路汽车尾灯尾灯电路如图 3.2 示，其显示驱动电路由 6 个发光二极管和 6 个反相器构成；译码电路由3-8 线译码器74LS138和 6 个与非门构成。

题目: 《汽车尾灯显示控制电路设计》初始条件：本设计基于数字电子技术基础实验，通过自行设计电路图并在电脑上利用Multisim10软件进行仿真。

电路所用元件：NE555，74LS00，74LS04，74LS09，74194，发光二极管6个，电阻电容若干。

要求完成的主要任务:设汽车尾部左右两侧各有3个指示灯（用发光管模拟），要求是：1.汽车正常行驶时，尾灯全部熄灭。

2.当汽车右转弯时，右侧3个指示灯按右循顺序点亮。

3.当汽车左转弯时，左侧3个指示灯按左循顺序点亮。

4.临时刹车时，所有指示灯同时闪烁。

时间安排：第20周：理论讲解理论设计，实验室安装调试以及撰写设计报告；地点：鉴主15楼通信工程实验室指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (1)ABSTRACT (2)1 原理电路设计 (3)1.1电路性能要求 (3)1.2设计方案选择 (3)1.2.1时钟产生电路 (3)1.2.2 循环移动电路 (3)1.2.3 控制电路 (5)1.2.4 逻辑指示电路 (5)1.3 单元电路设计 (5)1.3.1时钟产生电路 (5)1.3.2循环电路 (6)1.3.3控制电路 (7)1.3.4逻辑电平指示电路 (8)1.4 完整电路及主要工作原理 (9)1.4.1完整电路图 (9)1.4.2 主要原理 (9)1.5 元件参数 (10)2仿真结果分析 (14)2.1时钟脉冲产生电路仿真 (14)2.2循环电路仿真 (15)2.3总电路仿真 (16)2.3.1 左右转弯尾灯循环仿真 (16)2.3.2 刹车尾灯闪烁仿真 (18)3实物和仿真性能 (20)4收获、体会和建议 (21)5主要参考文献 (22)6元器件清单 (23)摘要本汽车尾灯显示控制电路设计采用555产生方波脉冲，由74LS系列芯片构成的电路实现了汽车尾灯显示控制电路，LED灯实现显示电路。

本设计的主要功能是：汽车正常行驶时，尾灯全部熄灭；当汽车右转弯时，右侧3个指示灯按右循顺序点亮；当汽车左转弯时，左侧3个指示灯按左循顺序点亮；临时刹车时，所有指示灯随时间脉冲同时闪烁。

汽车尾灯控制电路数电课程设计
汽车尾灯控制电路数电课程设计
一、实验目的
1. 掌握汽车尾灯控制电路的原理；
2. 熟悉并掌握汽车尾灯控制的数电技术；
3. 培养学生的实验设计能力、分析问题、解决问题的能力；
4. 培养学生的操作能力。

二、实验内容
汽车尾灯控制电路，是汽车的一个重要电气配件。

由于汽车的多种操作，使得它的尾灯实现多种控制，如停车时，车辆正后方灯应该开起，汽车转弯、加减速时，采取不同的操作方式，使得尾灯达到一定的效果。

本实验的目的是利用数电技术设计一个汽车尾灯控制电路，控制汽车的尾灯。

三、实验要求
1. 实现汽车尾灯控制的基本功能；
2. 将控制信号转换成电气信号；
3. 编制程序实现尾灯控制功能；
4. 进行综合测试，验证控制电路的可靠性。

四、实验步骤
1. 了解汽车尾灯控制原理；
2. 确定控制电路电路原理；
3. 对控制电路组成部件进行布线；
4. 编写控制程序，实现控制功能；
5. 进行正常和异常测试；
6. 运行实验，反复验证结果。

西安电子科技大学数字电路课程设计汽车灯控制电路一．设计任务设计一个汽车灯控制电路，汽车部左右两侧各有3个指示灯(用发光二极管模拟)，当在汽车正常运行时指示灯全灭；在右转弯时，右侧3个指示灯按右循环顺序点亮（R1→R1R2→R1R2R3→全灭→R1）时间间隔0.5S（采用一个2HZ的方波源）；在左转弯时，左侧3个指示灯按左循环顺序点亮（L1→L1L2→L1L2L3→全灭→L1）；在临时刹车或者检测尾灯是否正常时，所有指示灯同时点亮（R1R2R3 L1L2L3点亮）；当汽车后退的时候所有灯循环点亮；当晚上行车的时候汽车灯的最下一个灯一直点亮。

二、设计条件利用multisim 7.0软件进行仿真三、设计要求分析以上设计任务，由于汽车左转弯、右转弯、刹车、倒车、晚上行车时，所有灯点亮的次序和是否点亮是不同的，所以用74138译码器对输入的信号进行译码，从而得到一个低电平输出，再由这个低电平控制一个计数器74160，计数器输出为高电平时就点亮不同的尾灯（这里用发光二极管模拟），从而控制尾灯按要求点亮。

由此得出在每种运行状态下，各指示灯与给定条件间的关系，即逻辑功能表1所示。

汽车尾灯控制电路设计总体框图如图1所示。

汽车尾灯和汽车运行状态表1-1图1 汽车尾灯控制电路设计总体框图四、设计内容⑤⑥（一）.分步设计：1．时钟信号源（CLK ）设计：①．设计说明：由于汽车灯是的点亮是给人的不同的信息及该车将要发生的动作，所以汽车的灯在闪烁的时候不能超过一定的频率，但是频率也不能太小，所以我们在设计的时候是采用的555定时器设计的一个脉冲产生源，占空比约为50%，它产生的频率f 约为2HZ 。

然后通过计数器就能控制汽车灯在循环点亮的时候时间间隔约为0.5S ，这样就能让人很清楚的明白该汽车的动作以采取相应的动作从而避免交通事故的发生。

②．设计计算公式（对应右图）：高电平时间： C R R tph)(7.021+=低电平时间：C R tpl27.0=占 空 比： RR Rt tt plphphD 2212+=+=③．设计最后图形如右图所示： 高电平时间 tph=250.0ms低电平时间tpl=213.9ms占 空 比 D=53.8% 频 率 f=2.158 ④.仿真波形以及连接图形：如右图所示为在multisim 7.0里仿真时的实际连接电路。

数字电子课程设计汽车尾灯控制电路设计院系：专业：姓名：班级：学号：时间：指导老师：目录1 设计内容及要求2 电路的工作原理3 系统方案4 系统框图5 单元电路的具体设计6 总体电路图7 测试单元电路8 调试过程中遇到的问题及解决方法9 设计体会心得10 参考文献设计前言本课题设计一个汽车尾灯的控制电路。

汽车尾部左右两侧各有3个指示灯。

当接通左转、右转、刹车和检查时，指示灯按照指定要求闪烁。

电路设计预计所需元件:74LS00两个、74LS04两个、74LS32两个、74LS74两个、555定时器一个、0.01uF和10uF电容各一个、50k欧姆和43k欧姆电阻各一个、1k欧姆电阻4个、200欧姆电阻6个、开关4个、发光二极管6个、导线若干一、设计内容及要求本课题设计一个汽车尾灯的控制电路。

该电路由四个电键控制，分别对应着左转、右转、刹车和检查功能。

当接通左转或右转电键时，左侧或右侧的3个汽车尾灯按照左循环或右循环的顺序依次点亮。

当接通刹车电键时，汽车所有的尾灯同时闪烁。

当接通检查电键时，汽车所有的尾灯点亮。

二、电路的工作原理经过以上所述的设计内容及要求的分析，可以将电路分为以下几部分：首先，通过555定时器产生频率为1Hz的脉冲信号，该脉冲信号用于提供给D触发器和刹车时的输入信号。

3个D触发器用于产生三端输出的001、010、100的循环信号，此信号提供左转、右转的原始信号。

左转、右转的原始信号通过6个与门以及电键提供的高低电位信号，将原始信号分别输出到左、右的3个汽车尾灯上。

这部分电路起到信号分拣的作用。

分拣之后的信号通过或门，实现与刹车、检查电键信号的之间选择。

最终得到的信号即可输出到发光二极管上，实现所需功能。

三、系统方案通过D触发器产生001、010、100的三种状态信号。

这是本次课程设计中使用的方案，该方案的详细设计将在下面详细叙述。

四、系统框图（图1：系统总体流程框图）五、单元电路的具体设计：1．由555定时器构成的多谐振荡器：由555定时器构成的多谐振荡器时输出频率为：f=1.43/(R1+R2)/C,这里选择R1=43K 欧姆，R2=50K 欧姆，C=10u 法拉，则输出信号为1赫兹（周期为1秒）。

扬州大学能源与动力工程学院本科生课程设计题目：汽车尾灯控制电路课程：数字电子技术基础专业：班级：学号：姓名：指导教师：完成日期：总目录第一部分：任务书第二部分：课程设计报告第一部分任务书《数字电子技术基础》课程设计任务书一、课程设计的目的本课程是在学完《数字电子技术基础》、《数字电子技术实验》之后，集中一周时间，进行的复杂程度较高、综合性较强的设计课题的实做训练。

主要包括：方案论证、系统电路分析、单元功能电路设计、元器件选择、安装调试、计算机辅助设计、系统综合调试与总结等。

使学生在《数字电子技术》基本知识、实践能力和综合素质、创新意识、水平诸方面得到全面提高，为后续课程的学习，为培养应用型工程技术人才打下重要基础。

通过本课程设计可培养和提高学生的科研素质、工程意识和创新精神。

真正实现了理论和实际动手能力相结合的教学改革要求。

二、课程设计的要求1、加强对电子技术电路的理解，学会查寻资料、方案比较，以及设计计算等环节，进一步提高分析解决实际问题的能力。

2、独立开展电路实验，锻炼分析、解决电子电路问题的实际本领，真正实现由知识向技能的转化。

3、独立书写课程设计报告，报告应能正确反映设计思路和原理，反映安装、调试中解决各种问题。

三、课程设计进度安排1、方案设计；(一天)根据设计任务书给定的技术指导和条件，进行调查研究、查阅参考文献，进行反复比较和可行性论证，确定出方案电路，画出主要单元电路，数据通道，输入、输出及重要控制信号概貌的框图。

2、电路设计：(一天)根据方案设计框图，并画出详细的逻辑图3、装配图设计：(半天)根据给定的元器件，结合逻辑图，设计出电路制作的具体装配图(即绘出组件数量，管脚号以及器件布置的实际位置)。

同时配以必要的文字说明。

4、电路制作：(一天半)对选定的设计，按装配图进行装配，调试实验。

5、总结鉴定：(半天)考核样机是否全面达到现定的技术指标，能否长期可靠地工作，并写出设计总结报告。
