AutoCAD 2020 中文版教程 04章
在“边界”选项组中，可以选择如下设置图案填充区域的方式。 “添加：拾取点”按钮 ：用于根据图中现有的对象自动确定填充 区域的边界。该方式要求这些对象必须构成一个闭合区域。对话框将暂 时关闭，系统提示用户拾取一个点。 “添加：选择对象”按钮：用于选择图案填充的边界对象。该方 式需要用户逐一选择图案填充的边界对象，选择的边界对象将变为虚线。
4.7 创建面域
创建面域的方法 并运算操作 差运算操作 交运算操作
4.7.1 创建面域的方法
面域是具有物理特性（例如形心或质心）的二维封闭区域，利用布 尔运算可以将现有面域组合成单个和复杂的面域来计算面积。
启用命令的方法: 工具栏：“绘图”工具栏中的“面域”按钮。 菜单命令：“绘图 > 面域”。 命令行：REGION（快捷命令：REG）。
4.6.4 选择剖面线的图案
在“图案填充和渐变色”对话框中，“图案填充”选项卡中的“类 型和图案”选项组用于设置图案填充的样式。
ANST选项卡
ISO选项卡
其他预定义选项卡
4.6.5 设置剖面线的间距
在“图案填充和渐变色”对话框中，“图案填充”选项卡中的“角 度和比例”选项组可以定义图案填充的角度和比例。在“比例”下拉列 表框中选择比例值可以放大或缩小预定义图案或自定义图案，也可以在 该下拉列表框中输入其他比例值。
启用命令的方法： 菜单命令：“修改 > 对象 > 多线”。 命令行：MLEDIT。
4.4 绘制多段线
课堂案例——绘制箭头 多段线的绘制
4.4.1 课堂案例—箭头图标
利用“多段线”按钮绘制箭头图标。
效果图
4.4.2 绘制多段线
多段线是作为单个对象创建的相互连接的连续线条，它由直线段、弧 线或两者的组合线段构成。在绘制多段线的过程中，用户可以调整多段线 的宽度和半径。
4.7 创建面域
创建面域的方法 并运算操作 差运算操作 交运算操作
4.7.1 创建面域的方法
面域是具有物理特性（例如形心或质心）的二维封闭区域，利用布 尔运算可以将现有面域组合成单个和复杂的面域来计算面积。
启用命令的方法: 工具栏：“绘图”工具栏中的“面域”按钮。 菜单命令：“绘图 > 面域”。 命令行：REGION（快捷命令：REG）。
4.6.4 选择剖面线的图案
在“图案填充和渐变色”对话框中，“图案填充”选项卡中的“类 型和图案”选项组用于设置图案填充的样式。
ANST选项卡
ISO选项卡
其他预定义选项卡
4.6.5 设置剖面线的间距
在“图案填充和渐变色”对话框中，“图案填充”选项卡中的“角 度和比例”选项组可以定义图案填充的角度和比例。在“比例”下拉列 表框中选择比例值可以放大或缩小预定义图案或自定义图案，也可以在 该下拉列表框中输入其他比例值。
启用命令的方法： 菜单命令：“修改 > 对象 > 多线”。 命令行：MLEDIT。
4.4 绘制多段线
课堂案例——绘制箭头 多段线的绘制
4.4.1 课堂案例—箭头图标
利用“多段线”按钮绘制箭头图标。
效果图
4.4.2 绘制多段线
多段线是作为单个对象创建的相互连接的连续线条，它由直线段、弧 线或两者的组合线段构成。在绘制多段线的过程中，用户可以调整多段线 的宽度和半径。
AutoCAD-2014-标准教程(第4章)
➢ 练习：图4-4
第4页，共37页。
改变图形的位置和大小
➢ 移动命令 ➢ 对齐命令 ➢ 拉伸命令 ➢ 拉长命令
第5页，共37页。
移动命令
➢ 功能区：【常用】标签|【修改】面板|【移 动】按钮
➢ 命令行：move ➢ 命令行：m（简化命令） ➢ 练习：图4-5，文件4-1.dwg
第6页，共37页。
➢ 功能区：【常用】标签|【修改】面板|【编 辑多段线】按钮
➢ 命令行： pedit ➢ 命令行：pe（简化命令）
➢ 练习：图4-23，文件4-6.dwg，图4-24，文 件4-7.dwg，图4-25
第17页，共37页。
样条曲线的绘制
➢ 功能区：【常用】标签|【绘图】面板|【样条 曲线】按钮
➢ 命令行：spline↙ ➢ 练习：图4-26，文件4-8.dwg，图4-27，图4-
上下文选项卡
➢ 练习：图4-51，图4-52，文件4-11.dwg，文件4-12.dwg
第22页，共37页。
创建边界与面域
➢ 创建边界 ➢ 创建面域
第23页，共37页。
创建边界
➢ 功能区：【常用】标签|【绘图】面板|【边 界】按钮
➢ 命令行：boundary ➢ 练习：图4-53，文件4-14.dwg
对齐命令
➢ 功能区：【常用】标签|【修改】面板|【对 齐】按钮
➢ 命令行：align ➢ 练习：图4-6，文件4-2.dwg
第7页，共37页。
பைடு நூலகம்
拉伸命令
➢ 功能区：【常用】标签|【修改】面板|【拉 伸】按钮
➢ 命令行：stretch ➢ 命令行：s（简化命令） ➢ 练习：图4-7，文件4-3.dwg
第36页，共37页。
第4页，共37页。
改变图形的位置和大小
➢ 移动命令 ➢ 对齐命令 ➢ 拉伸命令 ➢ 拉长命令
第5页，共37页。
移动命令
➢ 功能区：【常用】标签|【修改】面板|【移 动】按钮
➢ 命令行：move ➢ 命令行：m（简化命令） ➢ 练习：图4-5，文件4-1.dwg
第6页，共37页。
➢ 功能区：【常用】标签|【修改】面板|【编 辑多段线】按钮
➢ 命令行： pedit ➢ 命令行：pe（简化命令）
➢ 练习：图4-23，文件4-6.dwg，图4-24，文 件4-7.dwg，图4-25
第17页，共37页。
样条曲线的绘制
➢ 功能区：【常用】标签|【绘图】面板|【样条 曲线】按钮
➢ 命令行：spline↙ ➢ 练习：图4-26，文件4-8.dwg，图4-27，图4-
上下文选项卡
➢ 练习：图4-51，图4-52，文件4-11.dwg，文件4-12.dwg
第22页，共37页。
创建边界与面域
➢ 创建边界 ➢ 创建面域
第23页，共37页。
创建边界
➢ 功能区：【常用】标签|【绘图】面板|【边 界】按钮
➢ 命令行：boundary ➢ 练习：图4-53，文件4-14.dwg
对齐命令
➢ 功能区：【常用】标签|【修改】面板|【对 齐】按钮
➢ 命令行：align ➢ 练习：图4-6，文件4-2.dwg
第7页，共37页。
பைடு நூலகம்
拉伸命令
➢ 功能区：【常用】标签|【修改】面板|【拉 伸】按钮
➢ 命令行：stretch ➢ 命令行：s（简化命令） ➢ 练习：图4-7，文件4-3.dwg
第36页，共37页。
AutoCAD-4
指定通过点：
输入构造线的通过点的坐标

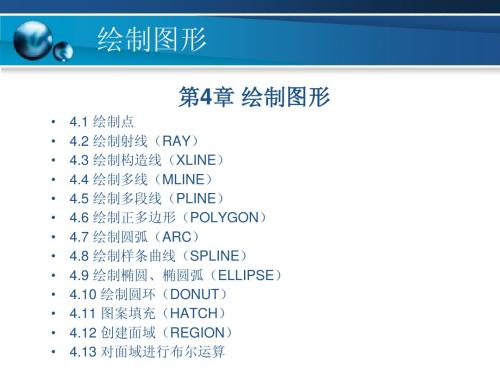

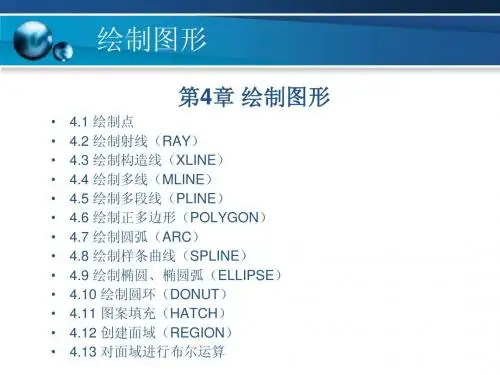

绘制图形
4.4 绘制多线（MLINE）
前面已经学习了几种线型的绘制命令，借助它们 基本可以进行简单图形的绘制了，但在机械设计中， 大多机械结构都不只是由简单的直线或圆弧等组成的， 往往线型连接比较复杂，这样每画完一条线型，就要 退出命令，再调用不同的命令来完成其它线型的绘制， 而多线命令能够把多条连接的线段用一个命令来完成， 既可以包含直线段，又可以包含弧线段，而且还能够 把这条多线当作单一的图形对象来进行各种操作。
绘制图形
4.4.2 绘制多线（MLINE） 1. 功能 绘制多条平行线。 每条线可以有各自的颜色和线型，其线宽、偏移、 比例、样式和端头都可以通过“设置多线样式”来设 置，常用于建筑中的墙线。 2. 调用 菜单：绘图→多线 命令：mline
绘制图形
4.4.3 编辑多线（MLEDIT） 1. 功能 创建和修改多线样式。 2. 调用 菜单：修改→对象→多线 命令：MLEDIT
绘制图形
2. 调用 菜单：修改→对象→多段线 命令：pedit 按钮： 3. 命令及提示 命令: _pedit 选择多段线或 [多条(M)]: 输入选项[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合 (F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]: 通过输入一个或多个以下选项编辑多段线
指定终止角度或 [参数(P)/包含角度(I)]:330 圆弧终点D的夹角
长轴环（DONUT）
1. 功能 用于生成两个填充的或不填充的圆环。 2. 调用 菜单：绘图→圆环 命令：DONUT
绘制图形
3. 格式 命令： donut 激活donut命令 指定圆环的内径 <0.5000>:20 指定内圆直径 指定圆环的内径 <1.0000>:40 指定外圆直径 指定圆环的中心点或 <退出>:50,50 指定圆环中心坐标 画第一个圆环 指定圆环的中心点或 <退出>:150,150 指定圆环中心坐标 画第二个圆环 指定圆环的中心点或 <退出>: 回车结束命令
第四章AutoCAD的文本标注
二、单行文字编辑 一行作为一个对象的文本编辑。实际上可以一次
输入多个单行，但每行是一个对象，又通常称为动 态单行文本。
命令： text / dtext 别名： dt
第四章AutoCAD的文本标注
使用说明： 1、中文输入必须先设置样式； 2、对齐方式多种，相当于确定一个可编辑夹点的位
置；在一行的末尾输入的空格也是文字的一部分并 影响该行文字的对正； 3、选项中“对齐”和“调整”的区别
字高设置
将文本高度设为缺省值0 . 0000，这样在图中 放置文本后可以灵活改变文本高度。这特别适用于 用户直到最后才能确定绘图比例的情况。
第四章AutoCAD的文本标注
宽度系数
决定文本输出的宽度。宽度系数为1 . 0是标 准宽度。小数值(例如0 . 7 5 )使文本显示宽度变窄， 字符更紧凑。系数大于1使文本加宽。
第四章AutoCAD的文本标注
“Font（字体）”栏：在“Font Name（字 体名称）”列表中显示所有AutoCAD可支持 的字体，这些字体有两种类型：
扩展名为“.shx”的字体，该字体是利用 形技术创建的，由AutoCAD系统所提供。
扩展名为“.ttf”的字体，该字体为 TrueType字体，通常为Windows系统所提供， 主机操作系设置
文字样式（Text Style）是一组可随图形保存 的文字设置的集合，这些设置可包括字体、文字高 度以及特殊效果等。在AutoCAD中所有的文字， 包括图块和标注中的文字，都是同设定的文字样式 相关联的。
通常，在AutoCAD中新建一个图形文件后， 系统将自动建立一个缺省的文字样式“Standard （标准）”，并且该样式被文字命令、标注命令等 缺省引用。
第四章AutoCAD的文本标注
AutoCAD2022教案第四章尺寸标注课时计划
AutoCAD2022教案第四章尺寸标注课时计划学科：AutoCAD2022任课教师：李文艳专业班级授课时间课题激光二年授课类型新课§4.1创建尺寸标注样式并进行距离标注1.学会标注简单的尺寸；教学目标2.了解尺寸标注的基本规律；3.能正确地注写尺寸。
教学重点正多边形的绘制方法教学难点矩形阵列与环形阵列教学方法讲授法、练习法具体方法时间1分组织教学组织教学清点人数问答式复习提问一、新课引入5分现在有位女学生手拿绘制的图形到木工厂，请师傅制作一个木模导入新课型。
被告知这图纸不能用！无法生产！为什么？2分老师总结：对，没有尺寸的三视图工人当然无法生产。
尺寸在三视图上如何标注呢？国家对它又有什么样的规定呢？〃〃这一系列的问题就是这节课，我和大家共同探讨的问题。
讲二、新授内容讲授法尺寸标注的基本要求是什么？示例法1、尺寸标注的规则20分授使用AutoCAD对绘制的图形进行尺寸标注时，应遵循国家制图标准有关尺寸注法的规定。
图样中的尺寸以毫米（mm）为单位时，新不需要标注计量单位的代号或名称。
如采用其他单位，则必须注明相应的计量单位的代号或名称，如60°（度）、20cm（厘米）。
课物体的每一尺寸，一般只标注一次，并应标注在反映物体形状结构最清晰的图形上。
教学过程教学内容讲授新课2、尺寸标注的组成一个完整的尺寸标注应由尺寸数字、尺寸线、尺寸界线和箭头符号等组成，如图7-1所示。
在AutoCAD中，各尺寸组成的主要特点如下：（1）、尺寸数字：用于表明机件的实际测量值。
尺寸数字应按标准字体书写，在同一张图纸上的字高要一致。
尺寸数字不可被任何图线所通过，否则必须将该图线断开。
如图线断开影响图形表达时，需调整尺寸标注的位臵。
（2）、尺寸界线：应从图形的轮廓线、轴线、对称中心线引出，同时，轮廓线、轴线、对称中心线也可以作为尺寸界线。
尺寸界线应使用细实线绘制。
（3）、尺寸线：用于表示标注的范围。
AutoCAD通常将尺寸线放臵在测量区域中。

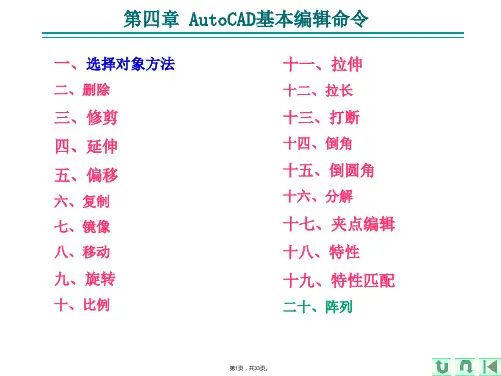

AutoCAD-基本编辑命令-(对象的修改)
改变实体的终点，而实体的终点位置改变后，其长度也随之发生相应的变化。
第17页，共33页。
十三、打断 break
1.功能：将选定的对象（直线、圆弧、圆、多段线等）作部分删除或将其打断为两个实 体。
2.执行过程：break 选择对象:
指定第二个打断点 或 [第一点(F)]: f
指定第一个打断点:
指定第二个打断点:
例进行放大或缩小。 2.执行过程：
命令：scale
选择对象: 找到 1 个
选择对象:
指定基点: 指定比例因子或 [参照(R)]:R
指定参考长度 <1>: 16
指定新长度: 20
第15页，共33页。
十一、拉伸 stretch
1.功能：将选定的对象按规定的方向进行拉伸（或
压缩）。
2.执行过程：
命令：stretch 以交叉窗口或交叉多边形选择要拉伸的对象...
3.说明： 1）若第二个打断点P2落在实体一端的延长线上，则删除P1点到该端点之间 的部分（即删除一端）。 2）对于整圆，按逆时针方向删除P1点到P2点之间的部分。
3）在“指定第二个打断点:”提示下键入@，则表示第二个打断点和第一 个打断点是同一点，此时对象变为首尾相接的两个实体。
第18页，共33页。
第16页，共33页。
十二、拉长 lengthen
1.功能：改变直线、多段线、圆弧、椭圆弧等 非封闭曲线的长度。
2.执行过程：lengthen 选择对象或 [增量(DE)/百分数(P)/全部(T)/ 动态(DY)]:
当前长度: 152.3331，包含角: 106 选择对象或 [增量(DE)/百分数(P)/全 部(T)/动态(DY)]: dy
三、修剪 trim
第17页，共33页。
十三、打断 break
1.功能：将选定的对象（直线、圆弧、圆、多段线等）作部分删除或将其打断为两个实 体。
2.执行过程：break 选择对象:
指定第二个打断点 或 [第一点(F)]: f
指定第一个打断点:
指定第二个打断点:
例进行放大或缩小。 2.执行过程：
命令：scale
选择对象: 找到 1 个
选择对象:
指定基点: 指定比例因子或 [参照(R)]:R
指定参考长度 <1>: 16
指定新长度: 20
第15页，共33页。
十一、拉伸 stretch
1.功能：将选定的对象按规定的方向进行拉伸（或
压缩）。
2.执行过程：
命令：stretch 以交叉窗口或交叉多边形选择要拉伸的对象...
3.说明： 1）若第二个打断点P2落在实体一端的延长线上，则删除P1点到该端点之间 的部分（即删除一端）。 2）对于整圆，按逆时针方向删除P1点到P2点之间的部分。
3）在“指定第二个打断点:”提示下键入@，则表示第二个打断点和第一 个打断点是同一点，此时对象变为首尾相接的两个实体。
第18页，共33页。
第16页，共33页。
十二、拉长 lengthen
1.功能：改变直线、多段线、圆弧、椭圆弧等 非封闭曲线的长度。
2.执行过程：lengthen 选择对象或 [增量(DE)/百分数(P)/全部(T)/ 动态(DY)]:
当前长度: 152.3331，包含角: 106 选择对象或 [增量(DE)/百分数(P)/全 部(T)/动态(DY)]: dy
三、修剪 trim
AutoCAD 2017基础教程教学课件第4章绘制二维图形
段线的起点。
输入线段数目或 [块(B)]: 5↙
4.2 绘制直线、 射线和构造线
线是由点构成的，过两个点就可以确定一条直线。直线类命 令包括直线段、射线和构造线，这几个命令是AutoCAD中最简 单的绘图命令。
4.2.1 绘制直线
直线是最常用的基本图形元素之一，使用直线命令可以绘制直线，这 是最为常用的AutoCAD绘图命令。
【执行过程】 命令: RECTANG↙ 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]://指定角点或对
//矩形进行设置
4.3.1 绘制矩形
【选项说明】 （1）倒角（C）：用于绘制倒角的矩形，设置矩形的倒角距离，如图4-11所 示。 （2）标高（E）：指定矩形的标高，即矩形在Z轴上的高度，这需要在三维 视图中才能观察到效果，如图4-12所示。 （3）圆角（F）：指定矩形的圆角半径，如图4-13所示。
图4-2“点样式”对话框
1.绘制单点
4.1.1 绘制单点和多点
创建点的方法有两种：第一种方法是输入准确的坐标值创建点,如图4-
3所示。第二种是选择一个参考创建点，选择的点可以是对象上的点，也
可以是相对于对象之外的参考点，如图4-4所示。
图4-3输入准确的坐标值创建点
技术指南
图4-4选择一个参考创建点
图4-7 定数等分效果
【执行方法】
等分的起点随着对象 类型变化。对于直线
（1）在命令行中输入DIVIDE并按Enter键。
或非闭合的多段线，
（2）执行“绘图”→“点”→“定数等分”菜单命令。起 点 是 距 离 选 择 点 最
【执行过程】
近的端点。对于闭合
命令: DIVIDE↙
工程识图与AutoCAD第四章 组合体
1．组合体的种类 叠加类 组合体 组 合 体
由几个基本几 何体叠加而成 的组合体 在一个基本几 何体上切割去 某些形体而形 成的组合体
切割类 组合体 综合类 组合体
既有叠加， 又有切割的 组合体
第四章 组合体
2．组合体的表面连接关系
（1）共面 （2）相错
两立体表面处于同一平 面内，两相邻表面之间无分 界线。
正确
图中什么 尺寸标注 不恰当？
第四章 组合体
3．同心圆柱的直径尺寸尽量标注在非圆视图上。
图中什么 尺寸标注 不恰当？
正确
第四章 组合体
4．尺寸应尽量标注在视图外部，高度尺寸应 尽量标注在主、左视图之间，长度尺寸应尽量标注 在主、俯视图之间。
图中什么 尺寸标注 不恰当？
正确
第四章 组合体
（1）圆的直径标注在非圆视图上有什么好处？ （2）尺寸标注在两视图之间有何好处？
体的三视图。
第四章 组合体
（1）切割类组合体是如何形成的？ （2）如何绘制切割类组合体的三视图？
（3）在轴测图上，为什么不平行于轴测轴的线段不
能度量？ （4）在绘制支座的三视图时，绘制每次切割后的视 图时，都有先后顺序要求，这是为什么？如果不这样绘制 可以吗？
第四章 组合体
绘制综合类组合体的三视图
2× 20 φ
如何避免重复标注尺寸和漏注尺寸？
45
（1）看图和画图的基本原则有哪些相同之处？
（2）看图时为何要把几个视图联系起来识读？
（3）看图时为何要抓特征视图？
第四章 组合体
二、识读叠加类组合体的视图
（1）该形体属于哪种类型的组合体？
（2）该形体由哪几部分组成？每部分的
大致形状是什么？
由几个基本几 何体叠加而成 的组合体 在一个基本几 何体上切割去 某些形体而形 成的组合体
切割类 组合体 综合类 组合体
既有叠加， 又有切割的 组合体
第四章 组合体
2．组合体的表面连接关系
（1）共面 （2）相错
两立体表面处于同一平 面内，两相邻表面之间无分 界线。
正确
图中什么 尺寸标注 不恰当？
第四章 组合体
3．同心圆柱的直径尺寸尽量标注在非圆视图上。
图中什么 尺寸标注 不恰当？
正确
第四章 组合体
4．尺寸应尽量标注在视图外部，高度尺寸应 尽量标注在主、左视图之间，长度尺寸应尽量标注 在主、俯视图之间。
图中什么 尺寸标注 不恰当？
正确
第四章 组合体
（1）圆的直径标注在非圆视图上有什么好处？ （2）尺寸标注在两视图之间有何好处？
体的三视图。
第四章 组合体
（1）切割类组合体是如何形成的？ （2）如何绘制切割类组合体的三视图？
（3）在轴测图上，为什么不平行于轴测轴的线段不
能度量？ （4）在绘制支座的三视图时，绘制每次切割后的视 图时，都有先后顺序要求，这是为什么？如果不这样绘制 可以吗？
第四章 组合体
绘制综合类组合体的三视图
2× 20 φ
如何避免重复标注尺寸和漏注尺寸？
45
（1）看图和画图的基本原则有哪些相同之处？
（2）看图时为何要把几个视图联系起来识读？
（3）看图时为何要抓特征视图？
第四章 组合体
二、识读叠加类组合体的视图
（1）该形体属于哪种类型的组合体？
（2）该形体由哪几部分组成？每部分的
大致形状是什么？
AutoCAD第四章 编辑图形
-
4
第四章 编辑图形
4.3复制类命令 知识目标： 了解复制类命令的快捷键 熟悉复制类各项命令的操作 掌握复制、阵列、镜像、偏移命令的快速运用
4.3.1复制命令 命令行:COPY 下拉菜单:修改→复制 工具栏:修改→复制(Y) 功能:将指定的对象复制到指定的位置。 本例首先画一个圆，然后进行复制，复制后的 图形如图4-6所示。 本例用W开窗选择多个对象，然后进行复制， 复制后的图形如图4-7所示。
图4-15（b）图像的偏移
图4-15（a）图像的偏移
图4-15(C)
-
10
第四章 编辑图形
4.4修改类命令 知识目标： 了解修改命令的快捷键操作 熟悉修改命令基本操作 掌握修剪、拉伸、拉长、倒圆角命令的操作
4.4.1修剪命令 命令行:TRIM 下拉菜单:修改→修剪(TR) 工具栏:修改→修剪 功能:用修剪边修剪指定的对象(被剪边)。
-
8
第四章 编辑图形
图4-10（b）环形阵列对话框
图4-11环形阵列对话框
图4-10(c)环形阵列复制
图4-12扇型阵列复制
-
9
第四章 编辑图形
4.3.4偏移命令 命令行:OFFSET 下拉莱单:修改→偏移 工具栏:修改→偏移 功能:对指定的线、弧及圆等对象作同心复制。对于直线 而言.由于其圆心为无穷远，因此是平行移动。
图4-30图形的移动
-
18
第四章 编辑图形
4.5.2缩放命令 命令行:SCALE 下拉菜单:修改→缩放(SC) 工具栏:修改→缩放 功能:将对象按指定的比例因子相对于指定的 基点放大或缩小。 操作格式:点取相应的菜单项、工具栏按钮或 输人SCALE命令后回车。
图形(4-31)
Auto CAD实用教程(第6版) 第4章 基本编辑命令
目录
02 建立对象选择集
建立对象选择集
AutoCAD 要求先选中对象，才能对它进行处理。执行许多命令（包括SELECT命令本身）后都会 出现“选择对象”提示。
用定点设备单击对象，或在对象周围使用选择窗口，或输入坐标，或使用下列选择对象方式，都 可以选择对象。不管由哪个命令给出“选择对象”提示，都可以使用这些方法。要查看所有选项，在 命令行中输入“?”参数即可。
对象选择模式
3．选择集预览 ① 命令处于活动状态时：仅当某个命令处于活动状态并显示“选择对象”提示时，才会显示选择集 预览。 ② 未激活任何命令时：即使未激活任何命令，也可显示选择预览。 ③ 视觉效果设置：用于设置选择预览的视觉效果，为了更明显地突出正选择的对象，如图。
对象选择模式
4．选择集模式 选择模式有以下几种方法。 ① 先选择后执行：设置是否允许先选择对象再执行编辑命令，被选中时为允许先选择后执行。 ② 按【Shift】键添加到选择集：如果该选项被选中，则在最近选中某对象时，选中的对象将取代 原有的选择对象。 ③ 对象编组：决定对象是否可以编组。 ④ 关联图案填充：决定当选择了一关联图案时，图案的边界是否同时被选择。 ⑤ 隐含选择窗口中的对象：在对象外选择了一点时，初始化选择对象窗口。 ⑥ 允许按住并拖动对象：用于控制如何产生选择窗口。 ⑦ 允许按住并拖动套索：用于控制如何产生选择窗口。 ⑧ 窗口选择方式：设置窗口选择方式，包括两次单击、按住并拖动或自动检测。 ⑨ “特性”选项板的对象限制：默认设置“特性”选项板的对象限制为25000。
04 快速选择对象QSELECT
快速选择对象QSELECT
快速选择可以通过以下方式执行。 命令：QSELECT 按钮： 该按钮存在于多个要求选择对象的对话框中。 快捷菜单：在绘图屏幕范围内单击鼠标右键，选择“快速选择”菜单项。 如果绘图区没有可以选择的对象，则会弹出对话框提示“此图形中无图元可供选择”。如果有可 以选择的对象，执行该命令后“快速选择”对话框如图。
CAD教程第四章

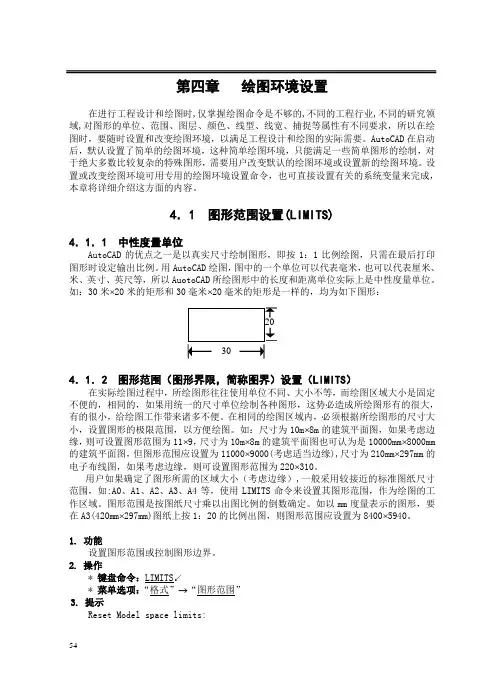

第四章 绘图环境设置在进行工程设计和绘图时,仅掌握绘图命令是不够的,不同的工程行业,不同的研究领域,对图形的单位、范围、图层、颜色、线型、线宽、捕捉等属性有不同要求，所以在绘图时，要随时设置和改变绘图环境，以满足工程设计和绘图的实际需要。
AutoCAD 在启动后，默认设置了简单的绘图环境，这种简单绘图环境，只能满足一些简单图形的绘制，对于绝大多数比较复杂的特殊图形，需要用户改变默认的绘图环境或设置新的绘图环境。
设置或改变绘图环境可用专用的绘图环境设置命令，也可直接设置有关的系统变量来完成，本章将详细介绍这方面的内容。
4．1 图形范围设置(LIMITS)4．1．1 中性度量单位AutoCAD 的优点之一是以真实尺寸绘制图形，即按1：1比例绘图，只需在最后打印图形时设定输出比例。
用AutoCAD 绘图，图中的一个单位可以代表毫米，也可以代表厘米、米、英寸、英尺等，所以AuotoCAD 所绘图形中的长度和距离单位实际上是中性度量单位。
如：30米⨯20米的矩形和30毫米⨯20毫米的矩形是一样的，均为如下图形：4．1．2 图形范围（图形界限，简称图界）设置（LIMITS ）在实际绘图过程中，所绘图形往往使用单位不同、大小不等，而绘图区域大小是固定不便的，相同的，如果用统一的尺寸单位绘制各种图形，这势必造成所绘图形有的很大，有的很小，给绘图工作带来诸多不便。
在相同的绘图区域内，必须根据所绘图形的尺寸大小，设置图形的极限范围，以方便绘图。
如：尺寸为10m ⨯8m 的建筑平面图，如果考虑边缘，则可设置图形范围为11⨯9，尺寸为10m ⨯8m 的建筑平面图也可认为是10000mm ⨯8000mm 的建筑平面图，但图形范围应设置为11000⨯9000(考虑适当边缘),尺寸为210mm ⨯297mm 的电子布线图，如果考虑边缘，则可设置图形范围为220⨯310。
用户如果确定了图形所需的区域大小（考虑边缘）,一般采用较接近的标准图纸尺寸范围，如:A0、A1、A2、A3、A4等，使用LIMITS 命令来设置其图形范围，作为绘图的工作区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、极轴追踪
【极轴追踪】设置 注意：因为正交模式将限制光标只能沿着水平方向和垂直方向移动，所以，不能同时打 开正交模式和极轴追踪功能。当用户打开正交模式时，AutoCAD将自动关闭极轴追踪功 能；如果打开了极轴追踪功能，则AutoCAD将自方向进行追踪，并捕捉对象追踪点 与追踪辅助线之间的特征点。使用对象捕捉追踪模式时，必须确认对象自 动捕捉和对象捕捉追踪都打开了。方法是按下状态栏上的【对象捕捉】按 钮和【对象追踪】按钮。
在【动态输入】选项卡中有【指针输入】、【标注输入】和【动 态提示】三个区域，分别控制动态输入的三项功能。
•（a）光标显示矩形动态数据提示
（b）按下箭头键查看和选择选项
动态提示
动态输入可以输入命令、查看系统反馈信息、响应系统，能够取代 AutoCAD传统的命令行，使用快捷键Ctrl+9可以关闭或打开命令行的显示。
利用捕捉自画圆 命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
_from 基点: <偏移>: @50,30 //启动画圆命令，在指定圆心的提示下单击捕捉自按钮 ，捕捉长方形左下角点A，出现偏移提示时输入相对坐标@50，30，则定出圆心 指定圆的半径或 [直径(D)]: 40 //输入圆的半径，画出圆
一、栅格、栅格捕捉和正交
在AutoCAD中，使用“栅格”和“捕捉”功能，可以用来精确定位点，提高 绘图效率。另外，正交模式也可以用来精确定位，它将定点设备的输入限制 为水平或垂直。
1、栅格显示
状态栏按钮： 快捷键：F7 命令行：grid 下拉菜单：【工具】→【草图设置】打开草图设置对话框，在 【捕捉和栅格】选项内，选中【启用栅格】。
栅格显示
在绘制建筑图时，若采用1：1的比例，绘图范围就会较大，而栅格默认的 间距为10，这时会出现因栅格点阵又太密而无法显示栅格的情况。可以通过【草 图设置】对话框改变栅格点之间的间距。
获得【草图设置】对话框的方法有： 下拉菜单：【工具】→【草图设置】 快捷键菜单：右击状态栏按钮 选择快捷菜单中的【设置】选项命令行：osnap
也可以在【对象捕捉】工具栏中单击所需的对象捕捉图标
【对象捕捉】工具栏
打开【对象捕捉】工具栏的方法是：【工具】→【工具栏】→【对象 捕捉】。也可以在任意工具栏上单击鼠标右键，选中对象捕捉，即可在绘 图区出现【对象捕捉】工具栏。当不需要在屏幕显示此工具栏时，点工具 栏右上角的 关闭即可。
例：已知一个长方形，画一个圆，要求圆与长方形的位置关系如图所示。
等轴测栅格显示效果
3、正交模式
在建筑绘图中需要绘制大量的水平线和垂直线，【正交】模式是快速、 准确绘制水平线和垂直线的有利工具。当打开【正交】模式时，无论光标 怎样移动，在屏幕上只能绘制水平或垂直线。这里的水平和垂直是指平行 于当前的坐标轴X轴和Y轴。
可以用以下几种方法打开【正交】模式： 状态栏按钮： 快捷键：F8 命令行：ortho 例、使用【正交】模式，绘制如图所示的图形
五、实例
例：绘制图所示图形。
1、绘图步骤： (1) 设置图层线型。 (2) 绘制点画线。 (3) 绘制各个圆。 (4) 绘制底下两条与圆弧相切的直线。 (5) 剪切出绘图结果。
2. 绘制过程：
中心线的绘制
偏移后的中心线
夹点编辑后的中心线
绘制四个R20的圆
【草图设置】对话框
2、捕捉模式
【捕捉模式】用于设定光标移动的距离，使光标只能停留在图形中 指定的栅格点阵上。当启动【捕捉模式】时，光标只能以设置好的捕捉 间距为最小移动距离，通常我们将捕捉间距与栅格间距设置成倍数关系， 这样光标就可以准确地捕捉到栅格点。
用下面的方法打开【捕捉模式】： 状态栏按钮： 快捷键：F9 命令行：snap
打开【对象捕捉】模式后，需选定捕捉对象进行命令操作。 AutoCAD提供了对象捕捉功能，可以帮助用户迅速、准确地捕捉到 某些特殊点，从而能够精确地绘制图形。
1、临时对象捕捉模式
在AutoCAD2009 提示指定一个点时，按住Shift键不 放，在屏幕绘图区按下鼠标右键，则弹出一个如图所示 的快捷菜单，在菜单中选择了捕捉点后 ，菜单消失，再 回到绘图区去捕捉相应的点。将鼠标移到要捕捉的点附 近，会出现相应的捕捉点标记，光标下方还有对这个捕 捉点类型的文字说明，这时单击鼠标左键，就会精确捕 捉到这个点。
2、自动对象捕捉模式
所谓自动捕捉，就是当用户把光标放到一个对象上时，系统自动捕 捉到该对象上所有符合条件的几何特征点，并显示出相应的标记。如果 把光标放在捕捉点上多停留一会，系统还会显示该捕捉的提示。这样用 户在选点之前，就可以预览和确认捕捉点。
【对象捕捉】设置
三、自动追踪功能
自动追踪功能分【极轴追踪】和【对象捕捉追踪】两种。
例：已知一个圆，要求从A点画一条直线AB，该直线的延长线与已知 圆的上圆弧相切，且AB的长度为100。
对象捕捉追踪实例
四、动态输入
动态输入是由指针输入、标注输入、动态提示三部分组成。单击状 态栏上的按钮 或按F12键可以关闭或打开动态输入，按钮是按下状时， 动态输入激活，反之关闭。
【动态输入】选项卡
利用正交模式绘制图形
二、对象捕捉
对象捕捉是在已有对象上精确定位点的一种辅助工具，它不是 AutoCAD的主命令，不能在命令行的“命令：”提示符下单独执行，只 能在执行绘图命令或图形编辑命令的过程中，当AutoCAD要求指定点 时才可以使用。
打开【对象捕捉】模式的命令是： 状态栏按钮： 下拉菜单：【工具】→【草图设置】→【对象捕捉】 快捷键：F3
第四章 辅助绘图命令
为了提高绘图的精确性和绘图效率，AutoCAD2009为用户提供了 一系列准确定位和辅助绘图工具，使用系统提供的对象捕捉、对象追踪、 极轴捕捉等功能，在不输入坐标的情况下，快速准确定位；使用正交、 栅格等功能，有助于对齐图形中的对象。
【本章重点】：
• 栅格、栅格捕捉和正交 • 使用对象捕捉 • 使用自动追踪 • 动态输入
【极轴追踪】设置 注意：因为正交模式将限制光标只能沿着水平方向和垂直方向移动，所以，不能同时打 开正交模式和极轴追踪功能。当用户打开正交模式时，AutoCAD将自动关闭极轴追踪功 能；如果打开了极轴追踪功能，则AutoCAD将自方向进行追踪，并捕捉对象追踪点 与追踪辅助线之间的特征点。使用对象捕捉追踪模式时，必须确认对象自 动捕捉和对象捕捉追踪都打开了。方法是按下状态栏上的【对象捕捉】按 钮和【对象追踪】按钮。
在【动态输入】选项卡中有【指针输入】、【标注输入】和【动 态提示】三个区域，分别控制动态输入的三项功能。
•（a）光标显示矩形动态数据提示
（b）按下箭头键查看和选择选项
动态提示
动态输入可以输入命令、查看系统反馈信息、响应系统，能够取代 AutoCAD传统的命令行，使用快捷键Ctrl+9可以关闭或打开命令行的显示。
利用捕捉自画圆 命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
_from 基点: <偏移>: @50,30 //启动画圆命令，在指定圆心的提示下单击捕捉自按钮 ，捕捉长方形左下角点A，出现偏移提示时输入相对坐标@50，30，则定出圆心 指定圆的半径或 [直径(D)]: 40 //输入圆的半径，画出圆
一、栅格、栅格捕捉和正交
在AutoCAD中，使用“栅格”和“捕捉”功能，可以用来精确定位点，提高 绘图效率。另外，正交模式也可以用来精确定位，它将定点设备的输入限制 为水平或垂直。
1、栅格显示
状态栏按钮： 快捷键：F7 命令行：grid 下拉菜单：【工具】→【草图设置】打开草图设置对话框，在 【捕捉和栅格】选项内，选中【启用栅格】。
栅格显示
在绘制建筑图时，若采用1：1的比例，绘图范围就会较大，而栅格默认的 间距为10，这时会出现因栅格点阵又太密而无法显示栅格的情况。可以通过【草 图设置】对话框改变栅格点之间的间距。
获得【草图设置】对话框的方法有： 下拉菜单：【工具】→【草图设置】 快捷键菜单：右击状态栏按钮 选择快捷菜单中的【设置】选项命令行：osnap
也可以在【对象捕捉】工具栏中单击所需的对象捕捉图标
【对象捕捉】工具栏
打开【对象捕捉】工具栏的方法是：【工具】→【工具栏】→【对象 捕捉】。也可以在任意工具栏上单击鼠标右键，选中对象捕捉，即可在绘 图区出现【对象捕捉】工具栏。当不需要在屏幕显示此工具栏时，点工具 栏右上角的 关闭即可。
例：已知一个长方形，画一个圆，要求圆与长方形的位置关系如图所示。
等轴测栅格显示效果
3、正交模式
在建筑绘图中需要绘制大量的水平线和垂直线，【正交】模式是快速、 准确绘制水平线和垂直线的有利工具。当打开【正交】模式时，无论光标 怎样移动，在屏幕上只能绘制水平或垂直线。这里的水平和垂直是指平行 于当前的坐标轴X轴和Y轴。
可以用以下几种方法打开【正交】模式： 状态栏按钮： 快捷键：F8 命令行：ortho 例、使用【正交】模式，绘制如图所示的图形
五、实例
例：绘制图所示图形。
1、绘图步骤： (1) 设置图层线型。 (2) 绘制点画线。 (3) 绘制各个圆。 (4) 绘制底下两条与圆弧相切的直线。 (5) 剪切出绘图结果。
2. 绘制过程：
中心线的绘制
偏移后的中心线
夹点编辑后的中心线
绘制四个R20的圆
【草图设置】对话框
2、捕捉模式
【捕捉模式】用于设定光标移动的距离，使光标只能停留在图形中 指定的栅格点阵上。当启动【捕捉模式】时，光标只能以设置好的捕捉 间距为最小移动距离，通常我们将捕捉间距与栅格间距设置成倍数关系， 这样光标就可以准确地捕捉到栅格点。
用下面的方法打开【捕捉模式】： 状态栏按钮： 快捷键：F9 命令行：snap
打开【对象捕捉】模式后，需选定捕捉对象进行命令操作。 AutoCAD提供了对象捕捉功能，可以帮助用户迅速、准确地捕捉到 某些特殊点，从而能够精确地绘制图形。
1、临时对象捕捉模式
在AutoCAD2009 提示指定一个点时，按住Shift键不 放，在屏幕绘图区按下鼠标右键，则弹出一个如图所示 的快捷菜单，在菜单中选择了捕捉点后 ，菜单消失，再 回到绘图区去捕捉相应的点。将鼠标移到要捕捉的点附 近，会出现相应的捕捉点标记，光标下方还有对这个捕 捉点类型的文字说明，这时单击鼠标左键，就会精确捕 捉到这个点。
2、自动对象捕捉模式
所谓自动捕捉，就是当用户把光标放到一个对象上时，系统自动捕 捉到该对象上所有符合条件的几何特征点，并显示出相应的标记。如果 把光标放在捕捉点上多停留一会，系统还会显示该捕捉的提示。这样用 户在选点之前，就可以预览和确认捕捉点。
【对象捕捉】设置
三、自动追踪功能
自动追踪功能分【极轴追踪】和【对象捕捉追踪】两种。
例：已知一个圆，要求从A点画一条直线AB，该直线的延长线与已知 圆的上圆弧相切，且AB的长度为100。
对象捕捉追踪实例
四、动态输入
动态输入是由指针输入、标注输入、动态提示三部分组成。单击状 态栏上的按钮 或按F12键可以关闭或打开动态输入，按钮是按下状时， 动态输入激活，反之关闭。
【动态输入】选项卡
利用正交模式绘制图形
二、对象捕捉
对象捕捉是在已有对象上精确定位点的一种辅助工具，它不是 AutoCAD的主命令，不能在命令行的“命令：”提示符下单独执行，只 能在执行绘图命令或图形编辑命令的过程中，当AutoCAD要求指定点 时才可以使用。
打开【对象捕捉】模式的命令是： 状态栏按钮： 下拉菜单：【工具】→【草图设置】→【对象捕捉】 快捷键：F3
第四章 辅助绘图命令
为了提高绘图的精确性和绘图效率，AutoCAD2009为用户提供了 一系列准确定位和辅助绘图工具，使用系统提供的对象捕捉、对象追踪、 极轴捕捉等功能，在不输入坐标的情况下，快速准确定位；使用正交、 栅格等功能，有助于对齐图形中的对象。
【本章重点】：
• 栅格、栅格捕捉和正交 • 使用对象捕捉 • 使用自动追踪 • 动态输入
