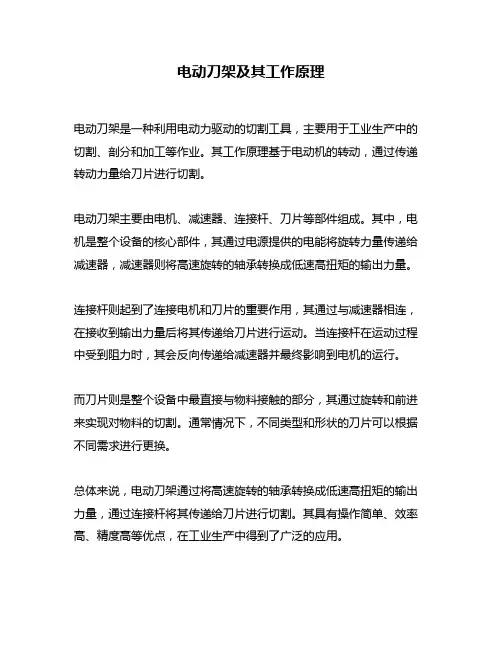

电动刀架及其工作原理
电动刀架是一种利用电动力驱动的切割工具,主要用于工业生产中的切割、剖分和加工等作业。
其工作原理基于电动机的转动,通过传递转动力量给刀片进行切割。
电动刀架主要由电机、减速器、连接杆、刀片等部件组成。
其中,电机是整个设备的核心部件,其通过电源提供的电能将旋转力量传递给减速器,减速器则将高速旋转的轴承转换成低速高扭矩的输出力量。
连接杆则起到了连接电机和刀片的重要作用,其通过与减速器相连,在接收到输出力量后将其传递给刀片进行运动。
当连接杆在运动过程中受到阻力时,其会反向传递给减速器并最终影响到电机的运行。
而刀片则是整个设备中最直接与物料接触的部分,其通过旋转和前进来实现对物料的切割。
通常情况下,不同类型和形状的刀片可以根据不同需求进行更换。
总体来说,电动刀架通过将高速旋转的轴承转换成低速高扭矩的输出力量,通过连接杆将其传递给刀片进行切割。
其具有操作简单、效率高、精度高等优点,在工业生产中得到了广泛的应用。

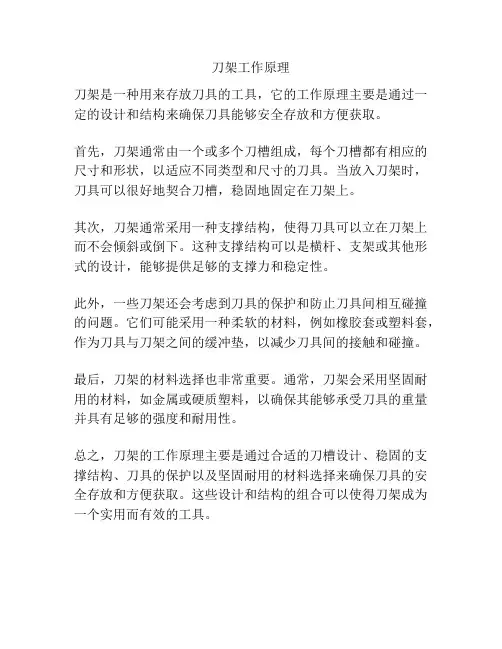

刀架工作原理
刀架是一种用来存放刀具的工具,它的工作原理主要是通过一定的设计和结构来确保刀具能够安全存放和方便获取。
首先,刀架通常由一个或多个刀槽组成,每个刀槽都有相应的尺寸和形状,以适应不同类型和尺寸的刀具。
当放入刀架时,刀具可以很好地契合刀槽,稳固地固定在刀架上。
其次,刀架通常采用一种支撑结构,使得刀具可以立在刀架上而不会倾斜或倒下。
这种支撑结构可以是横杆、支架或其他形式的设计,能够提供足够的支撑力和稳定性。
此外,一些刀架还会考虑到刀具的保护和防止刀具间相互碰撞的问题。
它们可能采用一种柔软的材料,例如橡胶套或塑料套,作为刀具与刀架之间的缓冲垫,以减少刀具间的接触和碰撞。
最后,刀架的材料选择也非常重要。
通常,刀架会采用坚固耐用的材料,如金属或硬质塑料,以确保其能够承受刀具的重量并具有足够的强度和耐用性。
总之,刀架的工作原理主要是通过合适的刀槽设计、稳固的支撑结构、刀具的保护以及坚固耐用的材料选择来确保刀具的安全存放和方便获取。
这些设计和结构的组合可以使得刀架成为一个实用而有效的工具。

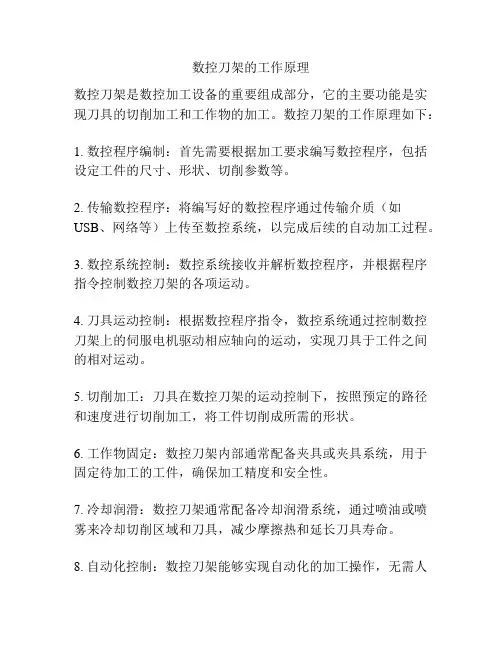

数控刀架的工作原理
数控刀架是数控加工设备的重要组成部分,它的主要功能是实现刀具的切削加工和工作物的加工。
数控刀架的工作原理如下:
1. 数控程序编制:首先需要根据加工要求编写数控程序,包括设定工件的尺寸、形状、切削参数等。
2. 传输数控程序:将编写好的数控程序通过传输介质(如USB、网络等)上传至数控系统,以完成后续的自动加工过程。
3. 数控系统控制:数控系统接收并解析数控程序,并根据程序指令控制数控刀架的各项运动。
4. 刀具运动控制:根据数控程序指令,数控系统通过控制数控刀架上的伺服电机驱动相应轴向的运动,实现刀具于工件之间的相对运动。
5. 切削加工:刀具在数控刀架的运动控制下,按照预定的路径和速度进行切削加工,将工件切削成所需的形状。
6. 工作物固定:数控刀架内部通常配备夹具或夹具系统,用于固定待加工的工件,确保加工精度和安全性。
7. 冷却润滑:数控刀架通常配备冷却润滑系统,通过喷油或喷雾来冷却切削区域和刀具,减少摩擦热和延长刀具寿命。
8. 自动化控制:数控刀架能够实现自动化的加工操作,无需人
工干预,提高加工效率和精度。
通过上述工作原理,在数控刀架的控制下,可以完成各种复杂形状的工件加工,提高生产效率和工件质量。
数控车床刀架原理
数控车床刀架原理是指数控车床上安装刀具的一种装置。
刀架是由刀体和刀杆组成的,通过刀体和刀杆之间的连接,将刀具固定在数控车床上,实现对工件的切削加工。
在数控车床刀架中,刀体起到承载刀具、进行定位和切削的作用。
刀体通常由刀座和刀片组成。
刀座是刀具的支撑部分,通过螺栓或夹紧装置与刀架的刀杆连接,使刀具能够保持稳定的位置。
刀片则是用于工件切削的部分,常见的有切削刀片、钻孔刀片、车削刀片等,根据不同的切削需求选择相应的刀片。
刀杆是将刀体连接到数控车床主轴上的部件。
刀杆通常由杆体和连接部分组成。
杆体一般是圆柱形,用于承载刀具及传递切削力。
连接部分则是与刀座相匹配的结构,可以是锥形插座、棱形插座或其他形式的连接接口。
通过刀杆的连接部分与刀座进行配合,使刀具能够稳定地固定在刀架上,与工件进行切削。
数控车床刀架的原理是在数控车床控制系统的指令下,通过调整刀架的位置和角度,实现对工件的精确切削。
数控车床通过发送指令,控制刀架沿着各个坐标轴进行线性或旋转运动,使切削刀具得以按指定的路径和深度切削工件。
通过改变刀架的位置和运动轨迹,可以实现不同形状和尺寸的切削加工。
总之,数控车床刀架的原理是通过刀体和刀杆的连接,将刀具固定在数控车床上,并通过控制系统的指令使刀架进行精确的运动,实现对工件的切削加工。

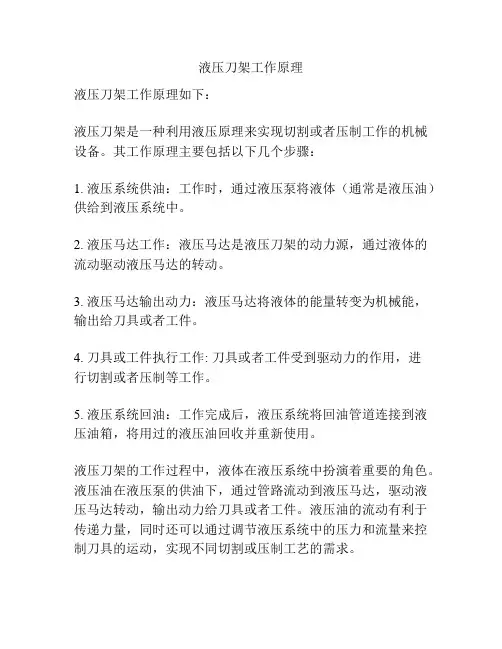

液压刀架工作原理
液压刀架工作原理如下:
液压刀架是一种利用液压原理来实现切割或者压制工作的机械设备。
其工作原理主要包括以下几个步骤:
1. 液压系统供油:工作时,通过液压泵将液体(通常是液压油)供给到液压系统中。
2. 液压马达工作:液压马达是液压刀架的动力源,通过液体的流动驱动液压马达的转动。
3. 液压马达输出动力:液压马达将液体的能量转变为机械能,输出给刀具或者工件。
4. 刀具或工件执行工作: 刀具或者工件受到驱动力的作用,进
行切割或者压制等工作。
5. 液压系统回油:工作完成后,液压系统将回油管道连接到液压油箱,将用过的液压油回收并重新使用。
液压刀架的工作过程中,液体在液压系统中扮演着重要的角色。
液压油在液压泵的供油下,通过管路流动到液压马达,驱动液压马达转动,输出动力给刀具或者工件。
液压油的流动有利于传递力量,同时还可以通过调节液压系统中的压力和流量来控制刀具的运动,实现不同切割或压制工艺的需求。

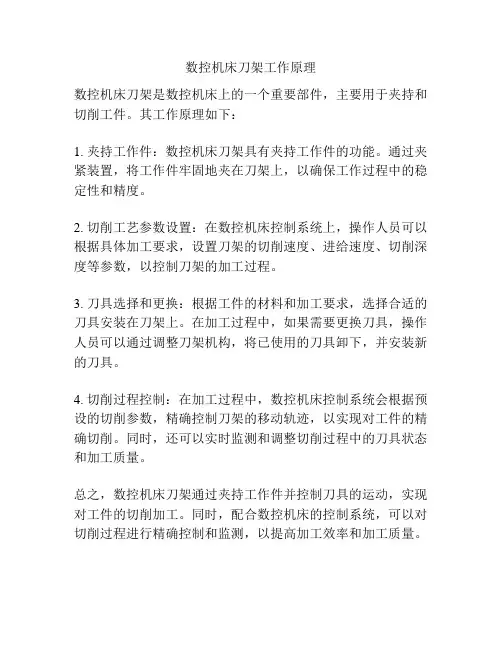

数控机床刀架工作原理
数控机床刀架是数控机床上的一个重要部件,主要用于夹持和切削工件。
其工作原理如下:
1. 夹持工作件:数控机床刀架具有夹持工作件的功能。
通过夹紧装置,将工作件牢固地夹在刀架上,以确保工作过程中的稳定性和精度。
2. 切削工艺参数设置:在数控机床控制系统上,操作人员可以根据具体加工要求,设置刀架的切削速度、进给速度、切削深度等参数,以控制刀架的加工过程。
3. 刀具选择和更换:根据工件的材料和加工要求,选择合适的刀具安装在刀架上。
在加工过程中,如果需要更换刀具,操作人员可以通过调整刀架机构,将已使用的刀具卸下,并安装新的刀具。
4. 切削过程控制:在加工过程中,数控机床控制系统会根据预设的切削参数,精确控制刀架的移动轨迹,以实现对工件的精确切削。
同时,还可以实时监测和调整切削过程中的刀具状态和加工质量。
总之,数控机床刀架通过夹持工作件并控制刀具的运动,实现对工件的切削加工。
同时,配合数控机床的控制系统,可以对切削过程进行精确控制和监测,以提高加工效率和加工质量。

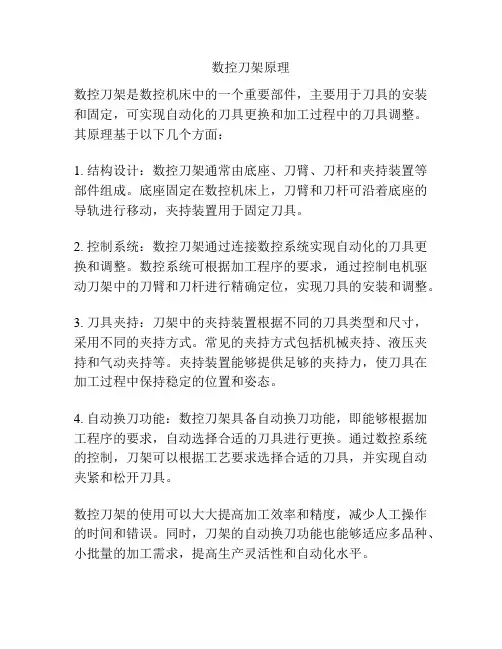

数控刀架原理
数控刀架是数控机床中的一个重要部件,主要用于刀具的安装和固定,可实现自动化的刀具更换和加工过程中的刀具调整。
其原理基于以下几个方面:
1. 结构设计:数控刀架通常由底座、刀臂、刀杆和夹持装置等部件组成。
底座固定在数控机床上,刀臂和刀杆可沿着底座的导轨进行移动,夹持装置用于固定刀具。
2. 控制系统:数控刀架通过连接数控系统实现自动化的刀具更换和调整。
数控系统可根据加工程序的要求,通过控制电机驱动刀架中的刀臂和刀杆进行精确定位,实现刀具的安装和调整。
3. 刀具夹持:刀架中的夹持装置根据不同的刀具类型和尺寸,采用不同的夹持方式。
常见的夹持方式包括机械夹持、液压夹持和气动夹持等。
夹持装置能够提供足够的夹持力,使刀具在加工过程中保持稳定的位置和姿态。
4. 自动换刀功能:数控刀架具备自动换刀功能,即能够根据加工程序的要求,自动选择合适的刀具进行更换。
通过数控系统的控制,刀架可以根据工艺要求选择合适的刀具,并实现自动夹紧和松开刀具。
数控刀架的使用可以大大提高加工效率和精度,减少人工操作的时间和错误。
同时,刀架的自动换刀功能也能够适应多品种、小批量的加工需求,提高生产灵活性和自动化水平。

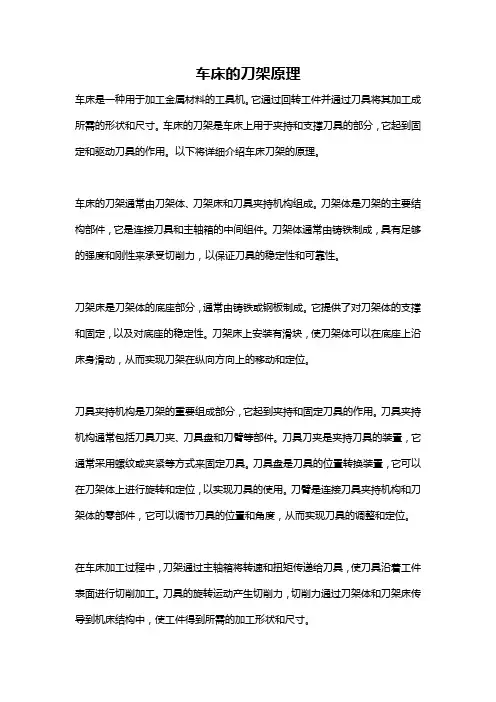

车床的刀架原理车床是一种用于加工金属材料的工具机。
它通过回转工件并通过刀具将其加工成所需的形状和尺寸。
车床的刀架是车床上用于夹持和支撑刀具的部分,它起到固定和驱动刀具的作用。
以下将详细介绍车床刀架的原理。
车床的刀架通常由刀架体、刀架床和刀具夹持机构组成。
刀架体是刀架的主要结构部件,它是连接刀具和主轴箱的中间组件。
刀架体通常由铸铁制成,具有足够的强度和刚性来承受切削力,以保证刀具的稳定性和可靠性。
刀架床是刀架体的底座部分,通常由铸铁或钢板制成。
它提供了对刀架体的支撑和固定,以及对底座的稳定性。
刀架床上安装有滑块,使刀架体可以在底座上沿床身滑动,从而实现刀架在纵向方向上的移动和定位。
刀具夹持机构是刀架的重要组成部分,它起到夹持和固定刀具的作用。
刀具夹持机构通常包括刀具刀夹、刀具盘和刀臂等部件。
刀具刀夹是夹持刀具的装置,它通常采用螺纹或夹紧等方式来固定刀具。
刀具盘是刀具的位置转换装置,它可以在刀架体上进行旋转和定位,以实现刀具的使用。
刀臂是连接刀具夹持机构和刀架体的零部件,它可以调节刀具的位置和角度,从而实现刀具的调整和定位。
在车床加工过程中,刀架通过主轴箱将转速和扭矩传递给刀具,使刀具沿着工件表面进行切削加工。
刀具的旋转运动产生切削力,切削力通过刀架体和刀架床传导到机床结构中,使工件得到所需的加工形状和尺寸。
刀架的设计和使用对于车床的性能和加工质量至关重要。
刀架的刚性和稳定性直接影响切削力的传递和刀具的精度。
如果刀架刚度不足,将会发生刀具振动和工件表面质量不佳等问题。
因此,在刀架的设计和制造过程中,需要考虑材料的选择、结构设计和工艺参数等因素,以确保刀架的强度、刚度和稳定性。
此外,刀架的调整和维护也是保证车床正常运行和延长机床寿命的关键。
在使用过程中,刀架的夹持力要适中,以夹持刀具并确保刀具的稳定性。
同时,定期检查刀架的紧固件和传动零部件,保持刀架的精度和可靠性。
综上所述,车床的刀架是车床中起到夹持和支撑刀具的部分,它通过刀具夹持机构将刀具固定在刀架上,并通过主轴箱传递转速和扭矩给刀具。

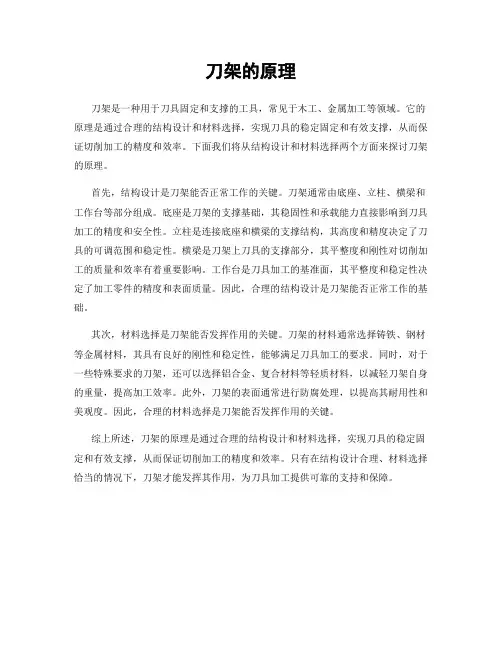

刀架的原理
刀架是一种用于刀具固定和支撑的工具,常见于木工、金属加工等领域。
它的原理是通过合理的结构设计和材料选择,实现刀具的稳定固定和有效支撑,从而保证切削加工的精度和效率。
下面我们将从结构设计和材料选择两个方面来探讨刀架的原理。
首先,结构设计是刀架能否正常工作的关键。
刀架通常由底座、立柱、横梁和工作台等部分组成。
底座是刀架的支撑基础,其稳固性和承载能力直接影响到刀具加工的精度和安全性。
立柱是连接底座和横梁的支撑结构,其高度和精度决定了刀具的可调范围和稳定性。
横梁是刀架上刀具的支撑部分,其平整度和刚性对切削加工的质量和效率有着重要影响。
工作台是刀具加工的基准面,其平整度和稳定性决定了加工零件的精度和表面质量。
因此,合理的结构设计是刀架能否正常工作的基础。
其次,材料选择是刀架能否发挥作用的关键。
刀架的材料通常选择铸铁、钢材等金属材料,其具有良好的刚性和稳定性,能够满足刀具加工的要求。
同时,对于一些特殊要求的刀架,还可以选择铝合金、复合材料等轻质材料,以减轻刀架自身的重量,提高加工效率。
此外,刀架的表面通常进行防腐处理,以提高其耐用性和美观度。
因此,合理的材料选择是刀架能否发挥作用的关键。
综上所述,刀架的原理是通过合理的结构设计和材料选择,实现刀具的稳定固定和有效支撑,从而保证切削加工的精度和效率。
只有在结构设计合理、材料选择恰当的情况下,刀架才能发挥其作用,为刀具加工提供可靠的支持和保障。

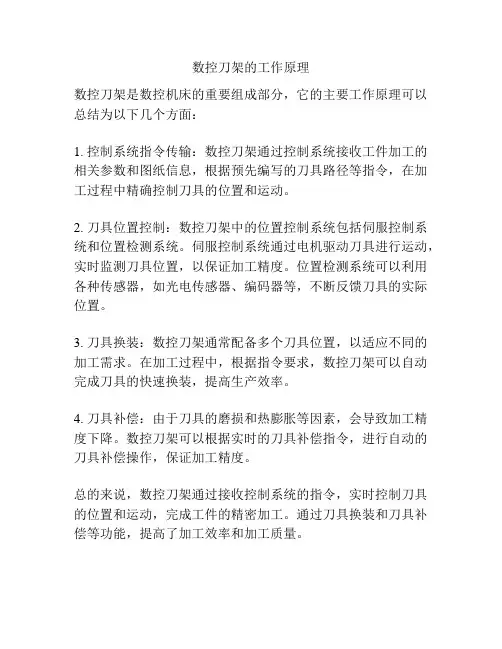

数控刀架的工作原理
数控刀架是数控机床的重要组成部分,它的主要工作原理可以总结为以下几个方面:
1. 控制系统指令传输:数控刀架通过控制系统接收工件加工的相关参数和图纸信息,根据预先编写的刀具路径等指令,在加工过程中精确控制刀具的位置和运动。
2. 刀具位置控制:数控刀架中的位置控制系统包括伺服控制系统和位置检测系统。
伺服控制系统通过电机驱动刀具进行运动,实时监测刀具位置,以保证加工精度。
位置检测系统可以利用各种传感器,如光电传感器、编码器等,不断反馈刀具的实际位置。
3. 刀具换装:数控刀架通常配备多个刀具位置,以适应不同的加工需求。
在加工过程中,根据指令要求,数控刀架可以自动完成刀具的快速换装,提高生产效率。
4. 刀具补偿:由于刀具的磨损和热膨胀等因素,会导致加工精度下降。
数控刀架可以根据实时的刀具补偿指令,进行自动的刀具补偿操作,保证加工精度。
总的来说,数控刀架通过接收控制系统的指令,实时控制刀具的位置和运动,完成工件的精密加工。
通过刀具换装和刀具补偿等功能,提高了加工效率和加工质量。
数控车床电动刀架工作原理及故障诊断一、工作原理1.电机:电动刀架通常采用交流电机作为动力源,通过数控系统控制电机的运转。
电机的功率和转速要根据切削任务的要求进行选择。
2.传动系统:传动系统将电机的旋转运动转化为刀架的旋转运动。
常见的传动方式有齿轮传动、皮带传动和直接驱动等。
3.刀杆夹持机构:刀杆夹持机构用于夹持刀杆,确保刀杆能够固定并旋转。
常见的夹持方式有内锥形夹持和切削液压夹持。
4.刀片夹持机构:刀片夹持机构用于夹持刀片,确保刀片能够固定并旋转。
常见的夹持方式有机械夹持和液压夹持。
通过数控系统的控制,电动刀架可以实现精确的刀具位置和速度控制,从而实现对工件的精确切削加工。
二、故障诊断1.电机无功率输出:可能是电机本身故障或电源供电问题,可以通过检查电机线路和电源线路来判断。
2.传动系统卡阻或传动失效:可能是齿轮、皮带或直接驱动等传动部件损坏或松动,只需检查传动部件的状态并进行必要的修复或更换。
3.刀杆夹持失效:可能是内锥形夹持机构损坏或松动,也可能是切削液压夹持系统失效。
可以通过检查夹持机构和液压系统来确定问题所在。
4.刀片夹持失效:可能是刀片夹持机构损坏或松动,可以通过检查夹持机构的状态来判断。
如果是液压夹持系统失效,需要检查液压系统是否正常工作。
5.数控系统控制错误:可能是数控系统的编程或设置错误导致刀架位置或速度不正确。
可以通过检查数控系统设置和编程来解决问题。
总之,数控车床电动刀架的工作原理是通过电机驱动,传动系统转化旋转运动,刀杆和刀片夹持机构固定和旋转刀具,实现对工件的精确切削加工。
故障诊断主要从电机、传动系统、夹持机构和数控系统等方面进行,根据具体情况进行检查和修复。
刀架的工作原理
刀架是一种用于支持和固定刀具的装置,使其能够进行切削、刮削或穿透等操作。
它的工作原理包括以下几个方面:
1. 支撑刀具:刀架通过提供一个稳定的支撑平台,使刀具能够保持正确的位置和角度。
这有助于确保刀具能够顺利地进行切削操作,并防止其在切削过程中产生振动或抖动。
2. 调整刀具位置:刀架通常具有一些可调节的部件,如升降机构、侧向调节机构等,可以用来调整刀具的位置和角度。
通过调整这些部件,操作人员可以根据需要来调整刀具的切削深度、角度和位置,以满足不同的加工要求。
3. 固定刀具:刀架还需要能够牢固地固定刀具,防止其在切削过程中产生松动或移动。
通常使用夹紧装置、螺紧装置等来将刀具固定在刀架上,确保刀具的稳定性和安全性。
4. 导向切削力:刀架设计时还要考虑如何有效地引导和分散切削力。
通过合理的结构设计和材料选择,刀架可以使切削过程中产生的切削力得到有效分散和导向,减小对刀具和工件的影响,提高加工质量和刀具寿命。
总之,刀架通过支撑、调整和固定刀具,以及导向切削力的方式来确保刀具的稳定性和切削效果,从而实现高效精确的切削加工。
电动刀架原理
电动刀架是一种常见的工业设备,它通过电动驱动来实现切割、切割、雕刻等功能。
其原理主要包括电动驱动、传动系统和刀具系
统三个部分。
首先,电动刀架的电动驱动部分通常采用电机作为动力源。
电
机的转动通过传动装置传递给刀架,驱动刀具进行工作。
电机的选
择要根据刀架的工作需求来确定,一般会考虑到功率、转速、工作
强度等因素。
其次,传动系统是电动刀架中至关重要的部分。
传动系统通常
包括减速器、联轴器、传动轴等组件,通过这些组件将电机的转动
传递给刀架。
减速器可以将电机高速旋转的动力转换成适合刀具工
作的低速旋转,联轴器则起到连接传动轴的作用,保证传动的稳定
性和可靠性。
最后,刀具系统是电动刀架的工作部分,也是实现切割、切割、雕刻等功能的关键。
刀具系统通常包括刀架、刀具、夹具等组件。
刀架是刀具的支撑结构,能够保证刀具的稳定性和精度;刀具则是
实际进行切割或雕刻工作的部分,其种类和形状根据工作需求的不
同而有所差异;夹具则是将刀具固定在刀架上,保证刀具的位置和姿态不变。
总的来说,电动刀架的原理是通过电动驱动、传动系统和刀具系统相互配合,实现切割、切割、雕刻等工作。
电动刀架在工业生产中有着广泛的应用,能够提高生产效率、保证加工质量,是一种非常重要的设备。
数控电动刀架工作原理
数控电动刀架是一种用于切割材料的自动化切割设备,其工作原理如下:
1. 设备控制系统:数控电动刀架配备了一个先进的控制系统,通常采用计算机或嵌入式控制器。
控制系统通过指令控制刀架的运动和切割过程。
2. 电动驱动机构:刀架配备有电动驱动机构,通常是伺服电机。
驱动机构将电能转化为机械能,驱动刀架进行切割运动。
3. 刀具设置:刀具通常位于刀架的下部,可以通过夹具或其他固定装置固定在刀架上。
刀具的形状和材质取决于所需切割的材料和形状。
4. 数控编程:在使用数控电动刀架之前,需要编写切割程序。
编程通常包括输入切割轨迹、速度、切割深度等参数,具体取决于切割需求。
5. 数据传输与处理:编写好的切割程序通过数据线或无线传输到刀架的控制系统,控制系统根据指令进行数据解析和处理,然后驱动电动机使刀架按照程序进行切割。
6. 切割过程:控制系统根据切割程序的指令,控制电动机驱动刀架沿预定的轨迹进行切割。
切割过程中,电动刀架可以自动调整速度和切割深度,以实现精确的切割效果。
7. 切割完成:当切割程序执行完毕或手动停止时,刀架停止运动。
切割完成后,可以进行下一道工序或者取出切割件。
总之,数控电动刀架通过电动驱动机构、控制系统和编程指令实现材料的切割,具有高效、精确、自动化的特点。
普通车床刀架工作原理普通车床刀架是车床的重要组成部分,其工作原理是通过刀架的调整和移动,控制切削刀具与工件的相对位置和运动方式,从而实现对工件的加工。
普通车床刀架通常由底座、横梁和滑板组成。
底座是刀架的支撑部分,用于固定刀架并承受加工力。
横梁作为刀架的主要承载构件,承受切削力,并通过导轨与底座连接。
滑板则是刀架的移动部件,通过滑动在横梁上运动。
刀架的工作原理可以分为两个方面:刀具的位置调整和刀具的移动控制。
刀具的位置调整是通过刀架的各个部分相对调整来实现的。
刀架可以沿横向滑动,以调整刀具与工件的水平位置。
这通常通过手动或电动的方式进行,可以根据加工要求和切削刀具的尺寸来进行调整。
此外,刀架还可以根据需要进行升降调整,以控制刀具与工件的垂直位置。
这种升降调整通常通过手动或液压方式实现,可以根据工件的高度和加工要求进行调整。
刀具的移动控制是通过刀架的滑动来实现的。
当刀架沿着横向滑动时,刀具也会随之在工件上移动,实现对工件的切削。
刀架的滑动通常通过手动或电动方式进行,可以根据加工要求和切削刀具的尺寸来进行控制。
同时,刀架的滑动速度也可以进行调整,以实现不同的切削效果。
普通车床刀架通过刀具的位置调整和移动控制,实现了对工件的加工。
刀架的调整可以控制刀具与工件的相对位置,而刀架的移动可以控制刀具在工件上的运动方式。
这种工作原理使得刀架能够适应不同的加工需求,并实现高精度和高效率的加工过程。
通过普通车床刀架的工作原理,操作人员可以根据加工要求和切削刀具的尺寸来调整刀架,从而实现对工件的精确加工。
刀架的位置调整和移动控制可以通过手动或电动方式进行,使得操作更加便捷和灵活。
然而,需要注意的是,在使用普通车床刀架进行加工时,操作人员应该注意安全。
刀架的移动速度应适中,以避免意外发生。
同时,刀架的调整和固定也需要仔细操作,确保刀具与工件的位置正确并且稳定。
操作人员还应该熟悉刀架的结构和工作原理,以便在需要时进行调整和维护。
普通机床刀架的工作原理
普通机床刀架的工作原理是利用机床的动力和控制系统驱动刀架的运动,以实现切削加工的目的。
其具体工作原理如下:
1. 刀杆夹持:普通机床刀架通过刀柄与刀杆相连接,刀杆通过刀架夹持装置夹持住,确保刀具的位置稳定。
2. 运动传递:机床主轴通过动力装置(如电机)提供动力,驱动刀杆和刀具一起旋转,实现切削运动。
3. 刀具调整:通过机床的控制系统,可以控制刀架的移动,调整刀具的位置和角度,满足不同工件的加工要求。
4. 刀具切削:当机床主轴带动刀具旋转后,刀具与工件接触并切削工件表面,来实现加工目标。
5. 冷却润滑:在切削过程中,普通机床刀架还需提供冷却润滑系统,通过喷洒冷却液来降低切削温度、清除切屑和润滑刀具,提高切削效率和工件质量。
总的来说,普通机床刀架的工作原理是通过刀具的切削运动,结合机床的控制系统和动力装置的协调工作,来实现对工件的加工。
电动刀架原理电动刀架是一种利用电动机驱动的机械装置,用于在工业生产和加工过程中进行切割、切割和切割。
它的工作原理基本上是将电能转换为机械能,通过机械传动将刀具进行线性或旋转运动,从而实现对工件的加工。
下面我们将详细介绍电动刀架的工作原理。
首先,电动刀架的核心部件是电动机。
电动机通过接通电源,将电能转换为机械能。
电动机内部的线圈在电流的作用下会产生磁场,而这个磁场会与电动机内部的永磁体相互作用,从而产生旋转力矩。
这个旋转力矩会通过电动机的输出轴传递给刀架上的刀具,驱动刀具进行切削动作。
其次,电动刀架还包括传动系统。
传动系统通常由齿轮、皮带、链条等组成,其作用是将电动机输出的旋转运动转换为刀具所需的线性或旋转运动。
例如,当电动机输出的是旋转运动时,传动系统会通过齿轮的配合将旋转运动转换为刀具的线性来回运动,从而实现切削工件的目的。
另外,电动刀架还包括控制系统。
控制系统通常由开关、按钮、电路板等组成,其作用是控制电动刀架的启动、停止、速度调节等功能。
通过控制系统,操作人员可以方便地控制电动刀架的工作状态,以满足不同加工工件的需求。
最后,电动刀架在工作时需要考虑刀具的选择和安装。
不同的加工需求需要选择不同类型的刀具,例如切割需要选择刀片,切削需要选择铣刀,而切割需要选择锯片。
同时,刀具的安装位置和角度也需要根据具体加工要求进行调整,以确保刀具能够有效地对工件进行加工。
总的来说,电动刀架的工作原理是将电能转换为机械能,通过电动机驱动刀具进行线性或旋转运动,实现对工件的加工。
同时,传动系统和控制系统的配合也是电动刀架能够正常工作的关键。
希望通过本文的介绍,读者对电动刀架的工作原理有了更深入的了解。
刀架的工作原理
刀架是一种用来存放和组织刀具的装置,它的工作原理基于以下几个方面。
1. 结构设计:刀架由不同形状和尺寸的槽口、支架和固定装置组成。
这些组件可以根据刀具的需求进行安排和调整。
2. 安全性:刀架通常会考虑刀具的安全性,以防止意外伤害。
它可以通过提供安全锁定机制或使用专门的加密系统来确保刀具在不使用时得到有效的锁定和限制。
3. 稳定性:刀架要能够提供足够的稳定性,以确保刀具在存放和取用时不会滑动或倾斜。
通常会采用防滑材料或表面处理来增加刀具与刀架之间的摩擦力。
4. 整合性:刀架还可以与其他工具或设备进行整合,以增加工作效率和便利性。
例如,它可以与刀具磨削设备相连,使得刀具的磨削和保养更加方便。
5. 方便性:刀架应具备良好的可访问性和易使用性,使用户能够轻松地找到和取用需要的刀具。
因此,在设计上通常会考虑刀具的分类、标记和排列方式,以提供更便捷的使用体验。
总之,刀架的工作原理是通过合理的结构设计、安全性保障、稳定性和整合性的考虑,使得刀具能够安全、有序地存放和组织,并能够方便地取用和管理。
刀架原理简介
该装配图为螺旋升降式四方回转刀架,其工作原理见图:
图2-1 数控车床四工位刀架结构
1-直流伺服电动机;2-联轴器;3-蜗杆轴;4-蜗轮丝杠;5-刀架底座;6-粗定位盘;7-刀架体;8-球头销;9-转为套;10-电刷座;11-发信号;12-螺母;
13、14-电刷;15-粗定位
图2-1所示为经济型数控机床常用方刀架结构,该刀架可以安装四把不同的刀具转位信号有加工程序指定。
其工作过程为:刀架抬起—刀架转位—刀架定位—夹紧刀架。
(1)刀架抬起
当数控装置发出换刀指令后,电动机1启动正常,通过套筒连轴器2使蜗杆轴3转动,从而带动蜗轮丝杠4转动。
刀架体7的内孔加工有螺纹,与蜗轮丝杠旋合,蜗轮与丝杠为整体结构。
蜗轮丝杠内孔与刀架中心轴式间隙配合,在转位换刀时,中心轴固定不动,蜗轮丝杠绕中心轴旋转。
当蜗轮开始转动时,由于刀架底座5和刀架体7上的端面齿处在啮合状态,且蜗轮丝杠轴向固定,因此刀架体7抬起。
(2)刀架转位
当刀架体抬至一定距离后,刀架底座5和刀架体7的端面齿脱开,转位套9用销钉与蜗轮丝杠4联接,随蜗轮丝杠一同转动,当端面齿完全脱开时转位套正好转过160°(如图所示),球头销8在弹簧力的作用下进入转位套9的槽中,带动刀架体转位。
(3)刀架定位
刀架体7转动时带着电刷座10转动,当转到程序指定的刀号时,粗定位销15在弹簧力的作用下进入粗定位盘6的槽中进行粗定位,同时电刷13接触导体使电动机1翻转。
由于粗定位槽的限制,刀架体7不能转动,使其在该位置垂直落下,刀架体7和刀架底座5上的端面齿啮合实现精确定位。
(4)夹紧刀架
电动机继续反转,此时蜗轮停止转动,涡杆轴3自身转动,当两端面齿增加到一定夹紧力时,电动机1停止转动。
译码装置由发信体13.14组成,电刷13负责发信号,电刷14负责位置判断当刀架定位出现过位或不到位时,可松开螺母12,调好发信体11与电刷14的相对位置。
刀架故障实例分析
刀架作为数控车床的重要配置在机床运行工作中起着至关重要的作用一旦出现故障很可能造成工件报废甚至造成卡盘与刀架碰撞的事故。
在数控机床的故障维修中电气控制部分线路复杂故障现象多变有些故障现象不太明显查找难度比较大而机械部分与普通机床比较类似故障相对容易排除。
在查找故障原因时要综合机械与电气两方面同时查找。
1)刀架换刀不到位或刀架不能锁紧的故障现象及原因
下面以配备GSK980TD系统(广州数控系统)的车床为例进行说明:
该车床在加工工件外圆时外圆刀突然出现“扎刀”待操作人员按“复位”按钮退回参考点后仔细检查:首先检查刀具是否松动或破损检查后刀具完好;其次检查工件毛坯余量是否过大经测量符合要求;由于是中途出现这一现象可以肯定加工程序不会有问题;于是操作人员又怀疑可能是“刀具补偿值”改错了经重新对刀后“刀具补偿值”与原来的一样;故障原因一时难以查出。
操作人员将机床系统复位后重新装夹另一个工件试车结果运行正常。
就在连续加工几个工件后突然又出现同样的故障再次经过上述一系列的检查故障原因仍然没有查出最后找来了专业维修人员经过与操作人员沟通后维修人员首先测量机床系统输入电压和电流结果均正常怀疑可能是机械故障。
于是手动试车移动纵横向拖板、启动主轴、转动刀架就在连续手动转动刀架时突然发现刀架有些松动在机床运行过程中并未自动锁紧判断是刀架系统故障可是在加工过程中出现故障后并未显示“报警号”于是肯定是刀架机械故障。
维修人员将刀架拆卸后发现里边的1个弹簧定位反靠销断裂(数控电动四工位方刀架里边配有4个弹簧定位反靠销)在加工工件过程中当毛坯余量稍大或硬度过高时刀架转动到某一工位未断裂的弹簧定位反靠销受力时刀架可以自动锁紧刀具车削正常当刀架转动到某一工位断裂的弹簧定位销受力过大时刀架便不能自动锁紧刀具车削时便出现上述的故障。
故障处理
机床维修人员全面检查后该刀架电器控制部分正常属机械故障经过更换掉断裂的弹簧定位反靠销后安装好刀架重新试车故障得到排除。
2)沈阳SK630数控车床刀架故障的维护。
故障现象:换刀时,刀架转几周后才能换到所需的刀号位置。
加工时刀架一边换刀,一边按程序编的轨迹运动。
故障检测与分析:沈阳第三机床厂生产的SK630型数控车床,系两坐标连续控制万能型CNC车床,其控制系统为FANUC-5T系统,刀架采用继电器逻辑控制,电动换刀和行程编码。
由于继电器逻辑控制方式可靠性差,易出故障。
由数控柜发出的信号经由PLC来控制刀架电动机,因此,引起刀架失控的原因可能有以下几个方面:(1)CNC通过PLC发出误动作信号,CNC来的信号通过PLC内部运算后,由输出端输出控制中间继电器,再由中间继电器控制接触器来控制刀架电动机,用PC编程机观察可编程控制器PLC的输入/输出点均正常说明CNC并没有发出信号。
(2)PLC程序有误。
用同(1)的方法检查对照PLC梯形图,反复观察PLC的输入/输出信号均为正常,说明PLC程序无误。
(3)用万用表测量刀架电动机在执行换刀程序时,PLC的输出电压,发现此时电压值正常,但换刀电压保持时间过长,使刀架不停的旋转。
这可能是中间继电器有问题,换上备用继电器后,试车发现故障仍然存在。
(4)打开刀架体后盖,反复观察刀架运动,某处由于冷却水透过,有生锈现象。
用万用表测量发现常开触点时断时闭,则换上新的元器件第一故障排除,第二故障仍旧。
(5)观察刀架的夹紧动作,发现刀架在反转夹紧过程中,将某处压的过紧,经测量发现开关弹簧已压坏,其常开触点变为常闭触点。
在此情况下,无论刀架是转位还是夹紧符合信号,使的机床在运行程序时边走直线运动、边转刀的危险现象,这里是要特别注意的。
换上新的元器件,并将其位置调整适中,第二故障排除。
3)德州SAG210/2NC数控车床刀架不动作故障的处理。
故障现象:刀架电动机不起动,刀架不能动作。
故障检查与分析:该机床为德州机床厂生产的CKD6140及SAG210/2NC数控车床,与之配套的刀架为LD4-I四工位电动刀架。
分析该故障产生的原因:可能是电动机相位接反或电源电压偏低,但调整电动机相位线及电源电压,故障不能排除。
说明故障为机械原因所致。
将电动机罩卸下,旋转电动机风叶,发现阻力过大。
拿开电动机一步检查发现,蜗杆轴承损坏,电动机轴与蜗杆离合器质量差,使电动机出现阻力。
故障处理:更换轴承,修复离合器,故障排除。
