《园林制图与设计初步》课件——2 园林制图的基本知识与表现技法
园
林
制
图
与
设 计
初
步
第二讲 园林制图的基本知识和表现技法
园林制图的基本知识
学习目标
1.掌握图纸幅面及格式规定，掌握图线 类型及用途，掌握尺寸标注方法。
2.掌握常用制图工具的使用方法及常用 几何图形的绘制方法。
3.了解字体规定及书写规则。理解索 引、详图等符号、比例的规定。
工程图样是指导施工和进行技术交 流的工程技术语言。为了统一制图规则， 保证制图质量，提高制图效率，做到图 面清晰、简明，符合设计、施工、存档 的要求，适应工程建设的需要，我国自 1986年以来，先后修订颁布了一系列国 家标准或行业标准，对图样绘制做了统 一的技术规定和要求。
二、图线的画法
绘制图线时，应注意以下问题： （1）同一张图纸内，相同比例的各图样，应选用相同的线宽组。 （2）相互平行的图线，其间隙不宜小于其中的粗线宽度,且不宜小
于0.7 mm。 （3）虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相
等。 （4）单点长画线或双点长画线，当在较小图形中绘制有困难时，可
2.格式
图纸有横式和立式两种。图纸以短 边作为垂直边称为横式，以短边作为水 平边称为立式。
二、标题栏与会签栏
1.标题栏
标题栏由设计单位名称区、工程名 称区、图名区、签字区、图号区等组成。
图1-2 工程用标题栏
图1-3 学生作业用标题栏
2．会签栏
会签栏应按图1-4的格式绘制。
图1-4 会签栏
使用时如发现流水不畅，可将 笔上下梭动，当听到管内有撞击声 时，表明管心已通，即可继续使用。
图1-16 绘图墨水笔图
1-17墨线圆的画法
九、绘图彩笔
绘图彩笔是用来绘制方案图和 效果图的，常见的有彩色铅笔和马 克笔。它主要是通过色彩渲染，更 直观地表达设计意图，让人们进一 步加深对设计方案的理解。一套彩 笔有12种或更多的颜色，通常是在 绘图笔绘制的基础上着色，使用起 来十分方便。
林
制
图
与
设 计
初
步
第二讲 园林制图的基本知识和表现技法
园林制图的基本知识
学习目标
1.掌握图纸幅面及格式规定，掌握图线 类型及用途，掌握尺寸标注方法。
2.掌握常用制图工具的使用方法及常用 几何图形的绘制方法。
3.了解字体规定及书写规则。理解索 引、详图等符号、比例的规定。
工程图样是指导施工和进行技术交 流的工程技术语言。为了统一制图规则， 保证制图质量，提高制图效率，做到图 面清晰、简明，符合设计、施工、存档 的要求，适应工程建设的需要，我国自 1986年以来，先后修订颁布了一系列国 家标准或行业标准，对图样绘制做了统 一的技术规定和要求。
二、图线的画法
绘制图线时，应注意以下问题： （1）同一张图纸内，相同比例的各图样，应选用相同的线宽组。 （2）相互平行的图线，其间隙不宜小于其中的粗线宽度,且不宜小
于0.7 mm。 （3）虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相
等。 （4）单点长画线或双点长画线，当在较小图形中绘制有困难时，可
2.格式
图纸有横式和立式两种。图纸以短 边作为垂直边称为横式，以短边作为水 平边称为立式。
二、标题栏与会签栏
1.标题栏
标题栏由设计单位名称区、工程名 称区、图名区、签字区、图号区等组成。
图1-2 工程用标题栏
图1-3 学生作业用标题栏
2．会签栏
会签栏应按图1-4的格式绘制。
图1-4 会签栏
使用时如发现流水不畅，可将 笔上下梭动，当听到管内有撞击声 时，表明管心已通，即可继续使用。
图1-16 绘图墨水笔图
1-17墨线圆的画法
九、绘图彩笔
绘图彩笔是用来绘制方案图和 效果图的，常见的有彩色铅笔和马 克笔。它主要是通过色彩渲染，更 直观地表达设计意图，让人们进一 步加深对设计方案的理解。一套彩 笔有12种或更多的颜色，通常是在 绘图笔绘制的基础上着色，使用起 来十分方便。
01园林制图基础知识
园林制图基础知识 第二章 投形的基本知识 第三章 植物的表现方法 第四章 山石和水体的表示方法 第五章 地形、道路的表示方法 第六章 园林建筑 第七章 园林制图的综合表现 第八章 园林设计图 第九章 结构施工图 第十章 设备施工图
第一章 园林制图基础知识
——本段后至少留两个点给下一段描绘 (即与后段曲线重复一小段)
3 擦图片 修改图线的工具
4 绘图纸和描图纸
5 绘图铅笔
绘图铅笔分别用B和H表示笔芯的软和硬，B前的数字愈大 表示铅芯越软，H前的数字愈大，表示铅芯越硬，HB表示软 硬适中。
二 基本制图标准
参考《房屋建筑制图统一标准》（GB/T50001—2001） （一）图纸 1 图纸的幅面
（二）工具线条图画法 1 工具线条应粗细均匀、光滑整洁、边缘挺括、交接清楚。 2 通常剖断线最粗最浓，形体外轮廓线次之；主要特征的线
条较粗较浓，次要内容的线条较细较淡。
线条的加深加粗画法
3 墨线的加粗，可先画边线，再逐笔填实。
（三）钢笔徒手线条图画法
练习钢笔徒手线条图时应注意运笔速度、方向和支撑点 以及运笔力量。
（四）标注和索引 1 线段的标注
（1）尺寸标注包括尺寸界限、尺寸线、起止符号和尺寸数 字
起止符号
尺寸界线与尺寸线为 细实线，尺寸线起止符 号为中粗实线
（2）水平线的尺寸应标与尺寸线上方，铅垂线的尺寸应标 于线左侧；单位为mm；所有尺寸宜标注在图线以外，不宜 与图线、文字和符号相交。
（2）将某水平面如室内地面作为起算零点时，标高符号为细实线绘制 的倒三角形；将大地水准面或某水准点作为起算零点时，标高符号为 涂黑的倒三角形。
5 曲线标注
简单的不规则曲线可用截距法（坐标法）标注，较复杂的 曲线可用网格法标注，精度越高，网格边长越短。
第一章 园林制图基础知识
——本段后至少留两个点给下一段描绘 (即与后段曲线重复一小段)
3 擦图片 修改图线的工具
4 绘图纸和描图纸
5 绘图铅笔
绘图铅笔分别用B和H表示笔芯的软和硬，B前的数字愈大 表示铅芯越软，H前的数字愈大，表示铅芯越硬，HB表示软 硬适中。
二 基本制图标准
参考《房屋建筑制图统一标准》（GB/T50001—2001） （一）图纸 1 图纸的幅面
（二）工具线条图画法 1 工具线条应粗细均匀、光滑整洁、边缘挺括、交接清楚。 2 通常剖断线最粗最浓，形体外轮廓线次之；主要特征的线
条较粗较浓，次要内容的线条较细较淡。
线条的加深加粗画法
3 墨线的加粗，可先画边线，再逐笔填实。
（三）钢笔徒手线条图画法
练习钢笔徒手线条图时应注意运笔速度、方向和支撑点 以及运笔力量。
（四）标注和索引 1 线段的标注
（1）尺寸标注包括尺寸界限、尺寸线、起止符号和尺寸数 字
起止符号
尺寸界线与尺寸线为 细实线，尺寸线起止符 号为中粗实线
（2）水平线的尺寸应标与尺寸线上方，铅垂线的尺寸应标 于线左侧；单位为mm；所有尺寸宜标注在图线以外，不宜 与图线、文字和符号相交。
（2）将某水平面如室内地面作为起算零点时，标高符号为细实线绘制 的倒三角形；将大地水准面或某水准点作为起算零点时，标高符号为 涂黑的倒三角形。
5 曲线标注
简单的不规则曲线可用截距法（坐标法）标注，较复杂的 曲线可用网格法标注，精度越高，网格边长越短。
园林工程制图1制图基本知识与技能
3.3.3 平面图形的线段分析 a、已知线段 b、中间线段 c、连接线段
3.3.4 平面图形的画图步骤（图1-38）
3.3.5 平面图形尺寸标注的指导思想和具体步骤 3.3.5.1 尺寸标注的指导思想（图1-39）
1）从满足画图的需要出发，做到标注完整； 2）严格遵守国家标准，做到标注正确、清晰。
3.1.5.3 用圆弧连接一已知直线和一已知圆弧（图1-32）
3.2 椭圆的近似画法
3.2.1 精确画法——同心圆法
3.2.1 近似画法——四心圆法
3.3 平面图形
3.3.1 平面图形的尺寸分析
3.3.2 尺寸基准
尺寸基准是指图纸上注写尺寸的起点或物体上度量尺寸的起点， 包括：对称平面、中心线、轴线、较大的平面或棱线、轮廓线、圆 心等。
a、对半圆和小于半圆的圆弧应标半径（R），尺寸线一般从圆 心引出。
b、对圆和大于半圆的圆弧应标直径（ ），尺寸线一般应通过 圆心。
c、标注球的半径或直径时，需在半（直）径符号前加注球形代 号“S”，注写方法同圆弧半径和直径。
2.5.3 角度、弧长、弧弦的标注 a、角度的尺寸线应画成细实线圆弧，该圆弧的圆心应是角的顶
2.5.1.3 尺寸起止符号 a、一般用中粗斜短线绘制，倾斜方向应与尺寸界线成顺时针45
度，长度宜为2-3mm。 b、当相邻的尺寸界线的间隔很小时，起止符号可以绘制成小黑
圆点。 c、半径、直径、角度和弧长的尺寸起止符号，宜用箭头表示。
2.5.1.4 尺寸数字 a、图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。 b、图样上的尺寸单位，除标高及总平面图以m为单位外，其他
必须以mm为单位。因此图上的标注的尺寸一律不写单位。 c、图样上标注尺寸时，一般采用3.5号数字，同一张图纸上尺

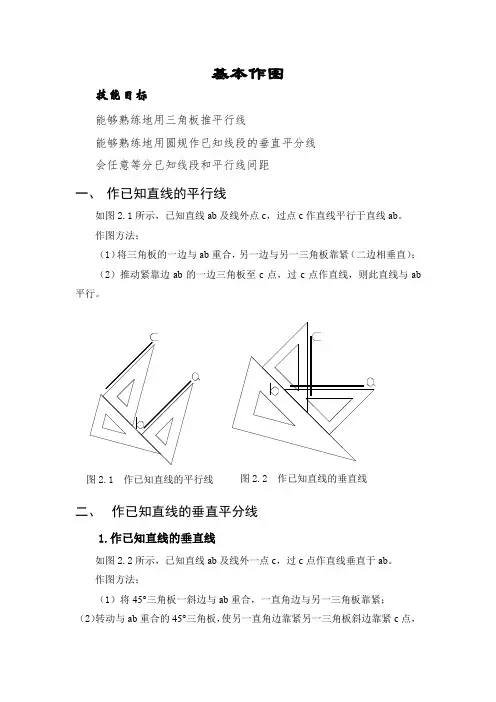

园林制图-基本作图
基本作图技能目标能够熟练地用三角板推平行线能够熟练地用圆规作已知线段的垂直平分线会任意等分已知线段和平行线间距一、作已知直线的平行线如图2.1所示，已知直线ab及线外点c，过点c作直线平行于直线ab。
作图方法：（1）将三角板的一边与ab重合，另一边与另一三角板靠紧（二边相垂直）；（2）推动紧靠边ab的一边三角板至c点，过c点作直线，则此直线与ab 平行。
图2.1 作已知直线的平行线二、作已知直线的垂直平分线1.作已知直线的垂直线如图2.2所示，已知直线ab及线外一点c，过c点作直线垂直于ab。
作图方法：（1）将45°三角板一斜边与ab重合，一直角边与另一三角板靠紧；（2）转动与ab重合的45°三角板，使另一直角边靠紧另一三角板斜边靠紧c点，过c点作直线，则此直线与ab相垂直。
2.作直线的平分线如图2.3所示，已知直线ab，作ab的平分线。
作图方法：（1）分别以a和b为圆心，以R（R﹥ab/2）为半径作弧，两弧交于1、2两点；（2）连接1、2两点，交ab于O点，则O平分直线ab。
三、任意等分已知线段已知线段AB，n等分线段AB（图2.4）。
作图方法：（1）过已知线段AB的一个端点A，画任意一条直线，并用圆规自线段的起点量取n个线段；（2）将等分线段的最末点与已知线段的另一端点相连；（3）过各等分点作该线的平行线与已知线段相交即得到等分点。
四、任意等分已知平行线的间距已知平行线AB和CD，将其间的距离n等分（图2.5）。
作图方法：置直尺0刻度于直线CD的任意位置上，摆动尺身，使刻度n（或者n的倍数）落在直线AB上，截得1、2、3 … n各等分点，过各等分点作AB（或CD）的平行线，即为所求。
小结。
园林制图第4章：园林要素表现
大些，然后再一层层地渲染，使离岸较远的水面颜色较深。
5
6
7
（4）添景物法 • 利用与水面有关的一些内容（如水生植物、船只、游艇、码头、
驳岸、出露水面的石块、水纹线、物体掉落水中产生的水圈等） 来表示水面。
8
9
10
11
• 2、动态水体 • 动态水体是指溪流、河流、跌水、叠泉、瀑布等。其
表现方法如下： • （1）、线条法
115
116
117
118
119
2.根据铺装材料的分类：
1）石材： 花岗岩、大理石、砂岩等
120
121
122
2）土石材料： 砂石、粉末、碎石、粘土
等
123
古代园林铺地的代表,以砖瓦、碎石、瓦片等废料、碎料.可多种图形变化.
124
3）陶瓷材料： 陶 瓷
125
126
4）水泥： 硅酸盐水泥、高炉渣水泥
• 1、划分、组织空间 • 2、组织交通和导游 • 3、提供活动场地和休息场所 • 4、参与造景 • 5、 组织排水
106
107
108
109
110
111
112
113
114
二、园路的分类
• 1、根据构造形式分
• （1）、路堑形（也称街道 式）
• （2）、路堤式（也称公路 式）
• （3）、特殊型
33
灵壁石
• 原产安徽灵璧县。 • 石产土中，被赤泥覆盖，需刮洗
方显本色。 • 中灰色而甚为清润，质地亦脆，
手弹有共鸣。 • 石面有坳坎的变化，石形千变万
化，但很少有宛转回折之势，须 借人工以全其美。
• 这种山石可掇山小品，更多用于 盆景石玩。
5
6
7
（4）添景物法 • 利用与水面有关的一些内容（如水生植物、船只、游艇、码头、
驳岸、出露水面的石块、水纹线、物体掉落水中产生的水圈等） 来表示水面。
8
9
10
11
• 2、动态水体 • 动态水体是指溪流、河流、跌水、叠泉、瀑布等。其
表现方法如下： • （1）、线条法
115
116
117
118
119
2.根据铺装材料的分类：
1）石材： 花岗岩、大理石、砂岩等
120
121
122
2）土石材料： 砂石、粉末、碎石、粘土
等
123
古代园林铺地的代表,以砖瓦、碎石、瓦片等废料、碎料.可多种图形变化.
124
3）陶瓷材料： 陶 瓷
125
126
4）水泥： 硅酸盐水泥、高炉渣水泥
• 1、划分、组织空间 • 2、组织交通和导游 • 3、提供活动场地和休息场所 • 4、参与造景 • 5、 组织排水
106
107
108
109
110
111
112
113
114
二、园路的分类
• 1、根据构造形式分
• （1）、路堑形（也称街道 式）
• （2）、路堤式（也称公路 式）
• （3）、特殊型
33
灵壁石
• 原产安徽灵璧县。 • 石产土中，被赤泥覆盖，需刮洗
方显本色。 • 中灰色而甚为清润，质地亦脆，
手弹有共鸣。 • 石面有坳坎的变化，石形千变万
化，但很少有宛转回折之势，须 借人工以全其美。
• 这种山石可掇山小品，更多用于 盆景石玩。
园林工程制图(第五章 造园要素的画法共27页
黄石立面
黄石平面 图5－21 黄石
太湖石立面
太湖石平面
图5－20 湖石画法
青石立面 青石平面
图5－22 青石
图5－23 石笋
第三节 水体的画法
园林中的 水面可分为静 水和动水。
1．水的平面画法
图5-27 水体的平面图画法
2．水的透视画法
图5-28 水的透视画法
第四节 园林建筑及小品
一、园林建筑的表示 1．亭
知识目标
★了解造园要素的形态特点
★ 掌握造园要素的平面图、立面图画法
能力目标
★能形像表现园林植物、置石假山、水池喷泉等 ★能徒手绘制园林建筑的方案图
第一节 园林植物的画法
园林植物是园林 中应用最多的造园要 素，也是最重要的造 园材料。既可单独成 景，又是园林其他景 观不可缺少的衬托。 根据它们在园林中的 表现要求，可以将其 分为乔木、灌木、攀 缘植物、竹类、绿篱、 花卉和草地其大类。 绘制园林植物的基本 笔法如图5-1所示。
图5-38 园路的 平面图画法
图5-39 平桥的画法
二、徒手绘图
1．画直线
（a）画水平线 （b）画垂直线 （c）向左画斜线 （d）向右画斜线
图5-40 徒手画直线
图5-41 徒手画斜线
2．画圆
（a）画小圆
（b）定出八个点 （c）画大圆 图5-42 徒手画圆
3．画椭圆
（a）徒手画小椭圆
（b）徒手画大椭圆
第二节 山石的画法
一、山石的一 般表示
山石指人工 堆叠在园林景观 中的观赏性假山 和置石。
平、立面图 中的石块通常只 用线条勾勒轮廓 和纹理。轮廓线 用中粗线画出， 纹理线用细线画 出。
二、常用石Leabharlann 的种类从一般掇 山所用的材料 来看，可将其 分为湖石、黄 石、青石、石 笋以及木化石、 虎皮石等。
园林工程制图(第三章)ppt课件
3.常用剖面图
用一个剖切平面： 全剖面图： 半剖：（中心线右侧或下方）
可编辑课件
6
3.1.1 剖面图
3.常用剖面图
用一个剖切平面： 全剖面图： 半剖：（中心线右侧或下方）
可编辑课件
7
3.1.1 剖面图
3.常用剖面图
用连个或连个以上平行的剖切平面剖切： 用两个或两个以上相交的剖切平面剖切：
可编辑课件
断面图类型312断面图3232园林设计中的地形剖面图与景观剖面图园林设计中的地形剖面图与景观剖面图方案的调整和深入方案设计的表现园林设计的过程方案设计的任务分析方案的构思和选择321园林平面图的画法园林建筑初步设计平面的表达建筑总平面图建筑总平面图是表示新建建筑物所在基地内总体布置的水平投影图
第三章 剖面图与断面图
可编辑课件
16
3.2.1园林平面图的画法
园林建筑初步设计平面的表达
1. 建筑总平面图 建筑总平面图是表示新建
建筑物所在基地内总体布置的 水平投影图。图中要表示出新 建工程的位置、朝向以及室外 场地、道路、地形、地貌、绿 化等情况。它是用来确定建筑 与环境关系的图纸，为以后的 设计、施工提供依据。
可编辑课件
可编辑课件
13
3图：将断面图画在投影图之外； 重合断面图：将断面图直接画在投影图轮廓内； 中断断面图：对于较长的构建，断面图可以画在投影图的中断处。
可编辑课件
14
3.2 园林设计中的地形剖面图与景观剖面图
可编辑课件
15
园林设计的过程
方案设计的任务分析 方案的构思和选择 方案的调整和深入 方案设计的表现
剖切符号的标注： 剖切位置线——6-10mm； 剖视方向线——4-6mm； 编号——从左至右，从上至下。
用一个剖切平面： 全剖面图： 半剖：（中心线右侧或下方）
可编辑课件
6
3.1.1 剖面图
3.常用剖面图
用一个剖切平面： 全剖面图： 半剖：（中心线右侧或下方）
可编辑课件
7
3.1.1 剖面图
3.常用剖面图
用连个或连个以上平行的剖切平面剖切： 用两个或两个以上相交的剖切平面剖切：
可编辑课件
断面图类型312断面图3232园林设计中的地形剖面图与景观剖面图园林设计中的地形剖面图与景观剖面图方案的调整和深入方案设计的表现园林设计的过程方案设计的任务分析方案的构思和选择321园林平面图的画法园林建筑初步设计平面的表达建筑总平面图建筑总平面图是表示新建建筑物所在基地内总体布置的水平投影图
第三章 剖面图与断面图
可编辑课件
16
3.2.1园林平面图的画法
园林建筑初步设计平面的表达
1. 建筑总平面图 建筑总平面图是表示新建
建筑物所在基地内总体布置的 水平投影图。图中要表示出新 建工程的位置、朝向以及室外 场地、道路、地形、地貌、绿 化等情况。它是用来确定建筑 与环境关系的图纸，为以后的 设计、施工提供依据。
可编辑课件
可编辑课件
13
3图：将断面图画在投影图之外； 重合断面图：将断面图直接画在投影图轮廓内； 中断断面图：对于较长的构建，断面图可以画在投影图的中断处。
可编辑课件
14
3.2 园林设计中的地形剖面图与景观剖面图
可编辑课件
15
园林设计的过程
方案设计的任务分析 方案的构思和选择 方案的调整和深入 方案设计的表现
剖切符号的标注： 剖切位置线——6-10mm； 剖视方向线——4-6mm； 编号——从左至右，从上至下。
园林制图第7章：规划设计图
27
28
29
30
31
分区符号
（四）总体规划平面图：
简称总平面图，它表明了一个区域范围内园林总体规划设计的内容， 反映了组成园林的各个部分之间的平面关系及长宽尺寸，是表现总体 布局的图样。要突出表现各景区内的主要景点和造景要素。
35
36
38
39
40
41
（五）竖向规划图：
65
电气规划图常常和管线规划图在 同一张图纸上表达，即“综合管网规划图”。
66
67
68
69
70
（十一）园林建筑规划图： 根据规划设计原则，分别画出各主要建筑物的布局、
出入口、位置及立面效果。
71
72
作业6 １题目： 社区公园设计图纸绘制 ２要求： 1）A3图纸（6张） 2）总平图、功能分区图、景观分析图、道 路分析图、竖向设计图、植物规划图
体控制各景观区域乃至全园的的植物特色和植物品种 。
57
内容： a.利用图例表示植物种植的平面位置 b.植物群落效果图 c.植物群落剖面图 d.设计说明 c.植物表 要求： a.植物规格按照成年树进行设计 b.植物图例按照乔、灌、草进行区分 c.标注清楚植物种植点的位置
61
对于规模较大的规划设计项目(如风景区规划)，完整的一套图 纸除包括施工设计阶段的一系列图纸外，还应包括规划阶段 的一系列图纸。
12
二、规划设计阶段主要图纸
（一）、区位关系（分析）图 表示该工程在城市或区域中 的位置关系，有时也表达与相邻 绿地、城区和同类性质的绿地的 关系，示意性图纸，要求一目了 然。
18
19
20
21
22
23
24
内容： a.自然因素 地形、气候、土壤、水文、主导风向、噪音 b.人工设施 人工设施、人文条件、服务对象分析、用地情况、
28
29
30
31
分区符号
（四）总体规划平面图：
简称总平面图，它表明了一个区域范围内园林总体规划设计的内容， 反映了组成园林的各个部分之间的平面关系及长宽尺寸，是表现总体 布局的图样。要突出表现各景区内的主要景点和造景要素。
35
36
38
39
40
41
（五）竖向规划图：
65
电气规划图常常和管线规划图在 同一张图纸上表达，即“综合管网规划图”。
66
67
68
69
70
（十一）园林建筑规划图： 根据规划设计原则，分别画出各主要建筑物的布局、
出入口、位置及立面效果。
71
72
作业6 １题目： 社区公园设计图纸绘制 ２要求： 1）A3图纸（6张） 2）总平图、功能分区图、景观分析图、道 路分析图、竖向设计图、植物规划图
体控制各景观区域乃至全园的的植物特色和植物品种 。
57
内容： a.利用图例表示植物种植的平面位置 b.植物群落效果图 c.植物群落剖面图 d.设计说明 c.植物表 要求： a.植物规格按照成年树进行设计 b.植物图例按照乔、灌、草进行区分 c.标注清楚植物种植点的位置
61
对于规模较大的规划设计项目(如风景区规划)，完整的一套图 纸除包括施工设计阶段的一系列图纸外，还应包括规划阶段 的一系列图纸。
12
二、规划设计阶段主要图纸
（一）、区位关系（分析）图 表示该工程在城市或区域中 的位置关系，有时也表达与相邻 绿地、城区和同类性质的绿地的 关系，示意性图纸，要求一目了 然。
18
19
20
21
22
23
24
内容： a.自然因素 地形、气候、土壤、水文、主导风向、噪音 b.人工设施 人工设施、人文条件、服务对象分析、用地情况、
园林cad制图教程
园林cad制图教程园林CAD制图是指利用计算机辅助设计软件进行园林景观设计图纸的绘制。
在园林设计领域，CAD软件已经成为一种必不可少的工具。
通过CAD制图，可以实现对园林设计图纸的精确绘制和修改，提高工作效率和设计质量。
下面将详细介绍园林CAD制图的步骤和技巧。
1. 准备工作在开始制图之前，首先需要进行一些准备工作。
包括准备好相关的资料和图纸，确定设计的主题和风格，了解设计需求和要求等。
2. 确定图纸比例在进行CAD制图之前，需要确定图纸的比例。
一般来说，园林设计图纸的比例常用1:100或1:200，表示图纸上的一个单位对应实际设计中的100或200个单位。
根据设计的具体要求和需要，选择合适的比例。
3. 建立图纸边框在CAD软件中，可以通过绘制线段和矩形等基本图形来建立图纸边框。
边框通常包括项目名称、图纸比例、图纸编号、画图日期等信息。
可以通过设置CAD图层来管理图纸边框和设计图形的显示。
4. 导入底图在进行园林CAD制图时，通常需要导入一些基本的底图。
底图可以包括地形图、植被图、道路图等。
可以通过扫描和导入的方式将底图导入到CAD软件中，然后根据实际需求进行调整和修改。
5. 绘制设计图形通过CAD软件的绘图工具，可以绘制园林设计的各个要素，如建筑物、道路、水体、植物等。
可以设置不同的图层来管理不同的设计元素，方便后续的修改和编辑。
6. 标注和注释在绘制园林设计图纸时，需要进行一些标注和注释，以便更好地表达设计意图。
可以使用CAD软件提供的文本工具来添加文字说明，也可以使用标注工具添加尺寸、符号和图例等。
7. 添加效果图除了基本的设计图纸，园林CAD制图还可以增加一些效果图。
可以通过渲染和3D模型等技术将设计图纸转化为更具视觉冲击力的效果图，以便更好地展示设计的效果和特点。
8. 检查和修改在完成园林CAD制图后，需要进行一些检查和修改，确保图纸的准确性和完整性。
可以使用CAD软件提供的编辑工具和图层管理工具进行修改和调整。
园林设计绘图技巧
• 2．花架的画法 – 花架可以说是与植物造景结合得最为紧密的 建筑物，从造型来看，相当于用植物材料做顶 的廊。
•
–3．园桥的画法 – 园林中的桥 形式繁 – 多，可归类 为汀步 – 梁桥、亭桥 和廊桥 – 等其中亭桥 和廊桥 – 是梁桥与亭、 廊组 – 合而的。 –(1)汀步的画法 – 汀步一般紧 贴水面， – 用石墩或钢
• 七．棕榈科植物的画法
棕榈科植物体态潇洒优美，可根据其独特的形 态特征以较为形象、直观的方法画出
第二节园林小品的画法
1．亭的画法
–
亭是我国园林的象征之一，其造型极为丰富， 有圆亭、方亭、三角亭、六角亭、八角亭、扇 面亭、 半亭等。 – 在设计平面图中表示亭子时，应根据作图比 例大小确定亭子细部投影的简化程度。比例尺 较小时，细部投影作图难度较大，只画出亭子 的外轮廓投影即可。比例尺较大时，可画出较 多的 细部投影线或用水平剖面图表示。
谢 谢！
– （1）置石的画法 – 置石多采用天然石材，其品种繁多、有 大有小、形状各异，点 – 置于绿地时或立或卧，常置于土山、水 畔、庭院、墙角、路
• （2）．山石小品和假山的画法 – 山石小品和假山是以一定数量的大小不等、
形体各异的山石作群体布置造型，并与周围的 景物(建筑、水景、植物等)相协调，形成生动 自然的石景。
• 五．攀援植物的画法
– 攀援植物在园林中常用作垂直绿化材料，被广 泛用来装饰墙、柱、台阶及花架等。为便于表 达，在作图时，攀援植物往往连同被装饰物体 一起画出来，其平面画法以简化抽象为主，立 面和透视画法则以象形为宜。
• 六.竹子的画法 – 竹子种类虽然众多， 但其有明显区别于 其他木本植 物的形 态特征，小枝上的 叶子排列酷似“个” 字，因而在设计图 中可充分利用这一 特点来表示

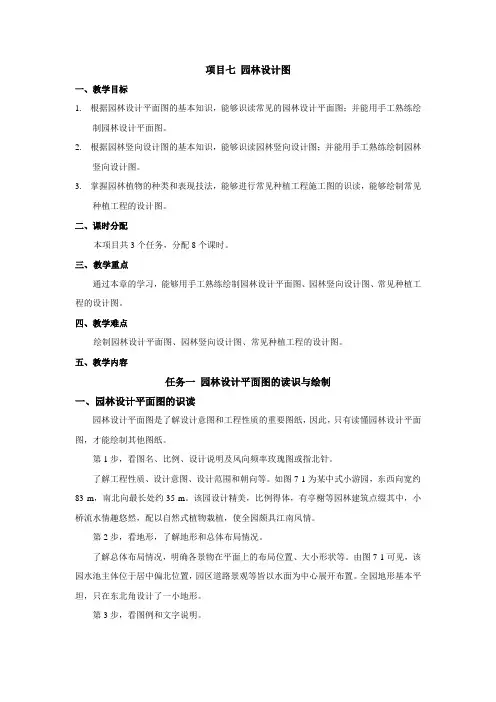

园林制图项目七 园林设计图
项目七园林设计图一、教学目标1. 根据园林设计平面图的基本知识，能够识读常见的园林设计平面图；并能用手工熟练绘制园林设计平面图。
2. 根据园林竖向设计图的基本知识，能够识读园林竖向设计图；并能用手工熟练绘制园林竖向设计图。
3. 掌握园林植物的种类和表现技法，能够进行常见种植工程施工图的识读，能够绘制常见种植工程的设计图。
二、课时分配本项目共3个任务，分配8个课时。
三、教学重点通过本章的学习，能够用手工熟练绘制园林设计平面图、园林竖向设计图、常见种植工程的设计图。
四、教学难点绘制园林设计平面图、园林竖向设计图、常见种植工程的设计图。
五、教学内容任务一园林设计平面图的读识与绘制一、园林设计平面图的识读园林设计平面图是了解设计意图和工程性质的重要图纸，因此，只有读懂园林设计平面图，才能绘制其他图纸。
第1步，看图名、比例、设计说明及风向频率玫瑰图或指北针。
了解工程性质、设计意图、设计范围和朝向等。
如图7-1为某中式小游园，东西向宽约83 m，南北向最长处约35 m。
该园设计精美，比例得体，有亭榭等园林建筑点缀其中，小桥流水情趣悠然，配以自然式植物栽植，使全园颇具江南风情。
第2步，看地形，了解地形和总体布局情况。
了解总体布局情况，明确各景物在平面上的布局位置、大小形状等。
由图7-1可见，该园水池主体位于居中偏北位置，园区道路景观等皆以水面为中心展开布置。
全园地形基本平坦，只在东北角设计了一小地形。
第3步，看图例和文字说明。
由图7-1可见，该园总体布局以水池为中心，水面上有园桥两座。
园路为绕水池一周的环状路，路边、桥头等处散点山石。
全园主入口位于南面，设有景墙，东西北面各有一次入口。
全园设有亭子一座、木平台及水榭一处、景墙三处、鹤翔广场一处等主要景点。
其植物配置，除西南面外外围以高大常绿乔木为主，内部点缀孤植树、灌木等，西南面外围种植翠竹，内部配以草坪。
第4步，看坐标或尺寸标注。
根据坐标或尺寸查找施工放线的依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ห้องสมุดไป่ตู้
园林设计平面图的读识与绘制
02 园林设计平面图的绘制
由于园林设计平面图要反映园林地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透 视线、定点放线等，园林设计平面图应当绘制以下要素：
1.地形的绘制 2.园林建筑及小品的绘制 3.水体的绘制 4.山石的绘制 5.园路的绘制 6.植物的绘制
【工作情境】 工作地点：园林制图室。 工具材料：图板、丁字尺、三角板、三棱比例尺、曲线板、绘图仪、绘图笔及其他辅助工
具仪器等；绘图纸、描图纸、黑墨汁等。 绘制内容：种植设计平面图、苗木配置表、种植详图、植物种植透视图。
园林种植设计图的读识与绘制
01 园林种植设计图的读识
园林种植设计图主要包括平面图、苗 木统计表以及种植工程详图。种植设计图 应反映出园林植物运用种类与株数、园林 植物种植方法等，它是园林植物种植施工 的重要依据。读识的主要目的是要明确绿 化的目的与任务，了解种植植物的名称及 种植的平面布局。
目录
CONTENTS
任务一 园林设计平面图的读识与绘制 任务二 园林竖向设计图的读识与绘制 任务三 园林种植设计图的读识与绘制
01
园林设计平面图的读识与绘制
园林设计平面图的读识与绘制
【任务目标】 根据园林设计平面图的基本知识，能够识读常见的园林设计平面图；并能用手
工熟练绘制园林设计平面图。 【技能要求】
以图7-10为例，介绍园林竖向设计图的绘制。
园林竖向设计图的读识与绘制
【巩固训练】 阅读并抄绘寄思园竖向设计平面图。
03
园林种植设计图的读识与绘制
园林种植设计图的读识与绘制 【任务目标】 掌握园林植物的种类和表现技法，能够进行常见种植工程施工图的识读，能够绘制常见种 植工程的设计图。
【技能要求】 1. 掌握种植设计平面图、苗木配置表、种植详图的绘制。 2. 正确标注种植工程的尺寸。 3. 能用文字对种植工程施工图中的材料图例进行准确的说明。
园林设计平面图的读识与绘制
由于园林设计平面图要反映园林地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透 视线、定点放线等，园林设计平面图应当绘制以下要素：
7.图例说明的绘制 8.尺寸或坐标网的标注 9.比例、风向玫瑰图或指北针的绘制
园林设计平面图的读识与绘制
10.书写设计说明 为了更清楚地表达设计意图，必要时总平面图上可书写说明性文字，如图例说明、公园的方向、
【巩固训练】 阅读并绘制某屋顶花园设计平面图。
02
园林竖向设计图的读识与绘制
园林竖向设计图的读识与绘制
【任务目标】 根据园林竖向设计图的基本知识，能够识读园林竖向设计图；并能用手工熟练绘制园林竖
向设计图。 【技能要求】
1. 能识读园林竖向设计图。 2. 能绘制园林竖向设计平面图，并结合园林竖向设计平面图绘制剖立面图。 3. 能用文字对园林竖向设计图进行准确的说明。 【工作情境】 工作地点：园林制图室。 工具材料：图板、丁字尺、三角板、三棱比例尺、曲线板、绘图仪、绘图笔及其他辅助工 具仪器等；绘图纸、描图纸、黑墨汁等。 绘制内容：园林竖向设计图。包括：场地高程设计，建筑物室内、室外地坪及景墙高程， 出入口高程，园路主要折点、交叉点、变坡点的高程和护坡坡度、水体部分相关高程，石景高 程，绿地高程，排水方向，网格等。
园林竖向设计图的读识与绘制 01 园林竖向设计图的读识
以某游园竖向设计图（图7-10）为例，介绍园林竖向设计图的读识。
园林竖向设计图的读识与绘制
02 园林竖向设计图的绘制
以某游园竖向设计图（图7-10）为例，介绍园林竖向设计图的读识。 园林竖向设计的绘制，关键是处理好自然地形和景园建设中各单项工程，如建筑物、构 筑物、园路、园桥、水池、排水沟道、工程管线等之间的空间关系。根据景点及设施工 程的控制高程和排水方向，顺应其土地使用性质的不同，因地制宜，以最少的土方量， 在原有地形上创造性地布置小地形，创造出自然、和谐的园林景观地貌骨架，使景观造 型丰富优美，园林建筑工程经济合理。以其极富变化的创造力，赋园林风景以生机。
朝向、占地范围、地形、地貌、周围环境及建筑物室内外绝对标高等。 【例7-1】手工绘制鹤翔园设计平面图。
园林设计平面图的读识与绘制
【知识连接】 园林设计平面图还包括园林植物种植设计图和竖向设计图。园林植物种植设计图是表
示植物种植位置、种类、数量、规格及种植类型的平面图，是组织种植施工和养护管理、 编制预算的重要依据。竖向设计图是根据设计平面图及原地形绘制的地形详图，它借助标 注高程的方法，表示地形在竖直方向上的变化，是造园时地形处理的依据。
1. 能识读园林设计平面图。 2. 能绘制园林设计平面图。 3. 能正确标注园林设计平面图的尺寸。 4. 能用文字对园林设计平面图进行准确的说明。 【工作情境】 工作地点：园林制图室。 工具材料：图板、丁字尺、三角板、三棱比例尺、曲线板、绘图仪、绘图笔及 其他辅助工具仪器等；绘图纸、描图纸、黑墨汁等。 绘制内容：园林设计平面图。
园林设计平面图的读识与绘制
01 园林设计平面图的读识
了解总体布局情况，明确各景物在平 面上的布局位置、大小形状等。由图7-1 可见，该园水池主体位于居中偏北位置， 园区道路景观等皆以水面为中心展开布置。 全园地形基本平坦，只在东北角设计了一 小地形。
由图7-1可见，该园总体布局以水池 为中心，水面上有园桥两座。园路为绕水 池一周的环状路，路边、桥头等处散点山 石。
园林设计图
能力目标
Knowledge objectives
掌握园林设计平面图、园林竖向设计图、 园林种植设计图等通用图例的表达、读识 步骤、制图规范及绘制方法。
工作任务
Skill objectives
1.园林设计平面图的读识和绘制； 2. 园林竖向设计图的读识和绘制； 3. 园林种植设计图的读识与绘制。
因此，只有读懂植物种植施工图，才 能正确地指导施工图。下面以图7-11植物 种植图为例，具体说明园林植物种植设计 图的读识方法。
园林种植设计图的读识与绘制
在规则式的种植设计图中（图7-12），对单株或丛植的植物宜小点表示种植位置；对蔓生和成 片种植的植物，用细线绘出种植范围；草坪用小圆点表示，小圆点应有疏有密，凡在道路、建筑物、 山石、水体等边缘处应密，然后逐渐稀疏，作出退晕的效果。对同一树种尽量以粗实线连接起来， 并用索引符号注树种编号，索引符号用细实线绘制，圆圈的上半部注写植物编号，下半部注写数量， 尽量列排整齐图面清晰。
园林设计平面图的读识与绘制
02 园林设计平面图的绘制
由于园林设计平面图要反映园林地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透 视线、定点放线等，园林设计平面图应当绘制以下要素：
1.地形的绘制 2.园林建筑及小品的绘制 3.水体的绘制 4.山石的绘制 5.园路的绘制 6.植物的绘制
【工作情境】 工作地点：园林制图室。 工具材料：图板、丁字尺、三角板、三棱比例尺、曲线板、绘图仪、绘图笔及其他辅助工
具仪器等；绘图纸、描图纸、黑墨汁等。 绘制内容：种植设计平面图、苗木配置表、种植详图、植物种植透视图。
园林种植设计图的读识与绘制
01 园林种植设计图的读识
园林种植设计图主要包括平面图、苗 木统计表以及种植工程详图。种植设计图 应反映出园林植物运用种类与株数、园林 植物种植方法等，它是园林植物种植施工 的重要依据。读识的主要目的是要明确绿 化的目的与任务，了解种植植物的名称及 种植的平面布局。
目录
CONTENTS
任务一 园林设计平面图的读识与绘制 任务二 园林竖向设计图的读识与绘制 任务三 园林种植设计图的读识与绘制
01
园林设计平面图的读识与绘制
园林设计平面图的读识与绘制
【任务目标】 根据园林设计平面图的基本知识，能够识读常见的园林设计平面图；并能用手
工熟练绘制园林设计平面图。 【技能要求】
以图7-10为例，介绍园林竖向设计图的绘制。
园林竖向设计图的读识与绘制
【巩固训练】 阅读并抄绘寄思园竖向设计平面图。
03
园林种植设计图的读识与绘制
园林种植设计图的读识与绘制 【任务目标】 掌握园林植物的种类和表现技法，能够进行常见种植工程施工图的识读，能够绘制常见种 植工程的设计图。
【技能要求】 1. 掌握种植设计平面图、苗木配置表、种植详图的绘制。 2. 正确标注种植工程的尺寸。 3. 能用文字对种植工程施工图中的材料图例进行准确的说明。
园林设计平面图的读识与绘制
由于园林设计平面图要反映园林地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透 视线、定点放线等，园林设计平面图应当绘制以下要素：
7.图例说明的绘制 8.尺寸或坐标网的标注 9.比例、风向玫瑰图或指北针的绘制
园林设计平面图的读识与绘制
10.书写设计说明 为了更清楚地表达设计意图，必要时总平面图上可书写说明性文字，如图例说明、公园的方向、
【巩固训练】 阅读并绘制某屋顶花园设计平面图。
02
园林竖向设计图的读识与绘制
园林竖向设计图的读识与绘制
【任务目标】 根据园林竖向设计图的基本知识，能够识读园林竖向设计图；并能用手工熟练绘制园林竖
向设计图。 【技能要求】
1. 能识读园林竖向设计图。 2. 能绘制园林竖向设计平面图，并结合园林竖向设计平面图绘制剖立面图。 3. 能用文字对园林竖向设计图进行准确的说明。 【工作情境】 工作地点：园林制图室。 工具材料：图板、丁字尺、三角板、三棱比例尺、曲线板、绘图仪、绘图笔及其他辅助工 具仪器等；绘图纸、描图纸、黑墨汁等。 绘制内容：园林竖向设计图。包括：场地高程设计，建筑物室内、室外地坪及景墙高程， 出入口高程，园路主要折点、交叉点、变坡点的高程和护坡坡度、水体部分相关高程，石景高 程，绿地高程，排水方向，网格等。
园林竖向设计图的读识与绘制 01 园林竖向设计图的读识
以某游园竖向设计图（图7-10）为例，介绍园林竖向设计图的读识。
园林竖向设计图的读识与绘制
02 园林竖向设计图的绘制
以某游园竖向设计图（图7-10）为例，介绍园林竖向设计图的读识。 园林竖向设计的绘制，关键是处理好自然地形和景园建设中各单项工程，如建筑物、构 筑物、园路、园桥、水池、排水沟道、工程管线等之间的空间关系。根据景点及设施工 程的控制高程和排水方向，顺应其土地使用性质的不同，因地制宜，以最少的土方量， 在原有地形上创造性地布置小地形，创造出自然、和谐的园林景观地貌骨架，使景观造 型丰富优美，园林建筑工程经济合理。以其极富变化的创造力，赋园林风景以生机。
朝向、占地范围、地形、地貌、周围环境及建筑物室内外绝对标高等。 【例7-1】手工绘制鹤翔园设计平面图。
园林设计平面图的读识与绘制
【知识连接】 园林设计平面图还包括园林植物种植设计图和竖向设计图。园林植物种植设计图是表
示植物种植位置、种类、数量、规格及种植类型的平面图，是组织种植施工和养护管理、 编制预算的重要依据。竖向设计图是根据设计平面图及原地形绘制的地形详图，它借助标 注高程的方法，表示地形在竖直方向上的变化，是造园时地形处理的依据。
1. 能识读园林设计平面图。 2. 能绘制园林设计平面图。 3. 能正确标注园林设计平面图的尺寸。 4. 能用文字对园林设计平面图进行准确的说明。 【工作情境】 工作地点：园林制图室。 工具材料：图板、丁字尺、三角板、三棱比例尺、曲线板、绘图仪、绘图笔及 其他辅助工具仪器等；绘图纸、描图纸、黑墨汁等。 绘制内容：园林设计平面图。
园林设计平面图的读识与绘制
01 园林设计平面图的读识
了解总体布局情况，明确各景物在平 面上的布局位置、大小形状等。由图7-1 可见，该园水池主体位于居中偏北位置， 园区道路景观等皆以水面为中心展开布置。 全园地形基本平坦，只在东北角设计了一 小地形。
由图7-1可见，该园总体布局以水池 为中心，水面上有园桥两座。园路为绕水 池一周的环状路，路边、桥头等处散点山 石。
园林设计图
能力目标
Knowledge objectives
掌握园林设计平面图、园林竖向设计图、 园林种植设计图等通用图例的表达、读识 步骤、制图规范及绘制方法。
工作任务
Skill objectives
1.园林设计平面图的读识和绘制； 2. 园林竖向设计图的读识和绘制； 3. 园林种植设计图的读识与绘制。
因此，只有读懂植物种植施工图，才 能正确地指导施工图。下面以图7-11植物 种植图为例，具体说明园林植物种植设计 图的读识方法。
园林种植设计图的读识与绘制
在规则式的种植设计图中（图7-12），对单株或丛植的植物宜小点表示种植位置；对蔓生和成 片种植的植物，用细线绘出种植范围；草坪用小圆点表示，小圆点应有疏有密，凡在道路、建筑物、 山石、水体等边缘处应密，然后逐渐稀疏，作出退晕的效果。对同一树种尽量以粗实线连接起来， 并用索引符号注树种编号，索引符号用细实线绘制，圆圈的上半部注写植物编号，下半部注写数量， 尽量列排整齐图面清晰。
