400V低压变频器技术规范书(发标用)

大唐新能源云南朗目山风电场工程400V低压开关柜招标文件（招标编号：）技术规范云南曲靖朗目山风电场工程400V低压开关柜技术规范中国·昆明二〇一〇年十一月目录1.升压站概况及环境条件 (1)2.供货范围 (3)3.技术条件 (3)4.出厂试验 (8)5.标志、包装和运输 (8)6.技术文件交付 (10)7.其它要求 (10)8.附图 (10)1.升压站概况及环境条件1.1 工程概况朗目山规划风电场位于曲靖市麒麟区，规划场址在麒麟区东面，珠街、沿江、三宝和茨营四乡镇交界的山地上，地理坐标介于北纬25°24′～25°29′，东经103°53′～103°56′之间。

海拔高程在2200m～2450m之间。

朗目山风电场一期工程建设规模为49.5MW，拟安装33台单机容量为1500kW的风电机组。

在朗目山风电场一期工程附近配套建设110kV升压站一座，汇集风电场电量并向系统输送。

1.2 电气主接线升压站共有35kV和110kV两个电压等级。

主变压器终期为2台，本期建设1台。

110kV的终期接线方式为单元接线。

本期110kV侧主变进线一回，出线一回，110kV高压配电设备均采用SF6气体绝缘金属封闭组合电器。

35kV的终期接线方式为一条没有电气联系的单母线分段接线，本期35kV侧主变进线一回，出线三回。

35kV高压配电设备采用高压开关柜。

1.3 升压站监控方式升压站控制方式采用计算机监控系统，按“无人值班”(少人值守)设计。

1.4 升压站短路电流水平高压侧最大短路电流：40kA低压侧最大短路电流：31.5kA（主母线）1.5 升压站供给的公用设施站用交流电源为三相四线制，50Hz，400/230V，电压波动范围为±15%；频率波动范围为50＋2Hz。

－3升压站直流操作电源为220V,电压变化范围为80～110％。

1.6 环境条件* 应考虑最大覆冰和50%最大风速的荷载同时作用。

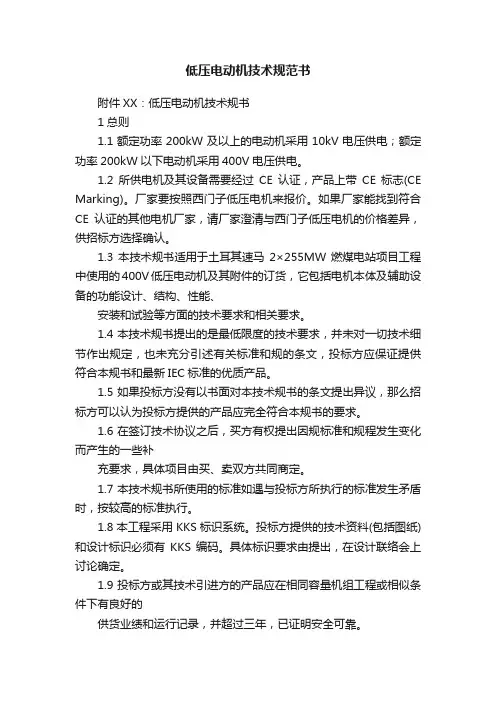

低压电动机技术规范书附件XX：低压电动机技术规书1总则1.1额定功率200kW及以上的电动机采用10kV电压供电；额定功率200kW以下电动机采用400V电压供电。

1.2所供电机及其设备需要经过CE认证，产品上带CE标志(CE Marking)。

厂家要按照西门子低压电机来报价。

如果厂家能找到符合CE认证的其他电机厂家，请厂家澄清与西门子低压电机的价格差异，供招标方选择确认。

1.3本技术规书适用于土耳其速马2×255MW燃煤电站项目工程中使用的400V低压电动机及其附件的订货，它包括电机本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求和相关要求。

1.4本技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，投标方应保证提供符合本规书和最新IEC标准的优质产品。

1.5如果投标方没有以书面对本技术规书的条文提出异议，那么招标方可以认为投标方提供的产品应完全符合本规书的要求。

1.6在签订技术协议之后，买方有权提出因规标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定。

1.7本技术规书所使用的标准如遇与投标方所执行的标准发生矛盾时，按较高的标准执行。

1.8本工程采用KKS标识系统。

投标方提供的技术资料(包括图纸)和设计标识必须有KKS编码。

具体标识要求由提出，在设计联络会上讨论确定。

1.9投标方或其技术引进方的产品应在相同容量机组工程或相似条件下有良好的供货业绩和运行记录，并超过三年，已证明安全可靠。

1.10投标方对电机的成套系统设备(含辅助系统与设备)负有全责，即包括分包(或采购)的产品。

1.11本工程可以提供的电源为交流10kV，交流400V/230V，直流220V。

交流电源为50Hz，电压波动围为90%~110%。

直流电源电压波动围为85%~120%。

如果投标方所供设备需要其他电压等级的电源，需自配变压器设备。

1.12设计环境条件：最低温度：<0℃(-10℃为记录值)；最高温度：+40℃；室外相对湿度：100%；电气设备额定运行设计温度：40℃；安装地点污秽等级IV级，泄露比距为3.1cm/kV（最高工作线电压）。

变频器技术规范书：2.1系统具备工频、变频灵活转换工能。

2.4.1变频装置为直接高-高结构，禁止采用输出升压形式。

(必须包括所有必需的设备及其内部设备之间的接线)。

2.4.2变频装置采用电压源型。

2.4.3变频装置逆变主电路拓扑应采用多电平形式。

整流用移相变压器应采用干式变压器，干式变压器要求铜线绕制，其应有柜体封闭。

2.4.10在20-100%的调速范围内，变频系统不加任何功率因素补偿的情况下输入端功率因素必须达到0.95。

2.4.12变频装置对输出电缆的长度不应有任何要求，变频装置必须保护电机不受共模电压及dV/dt应力的影响。

2.4.13变频装置的功率单元为模块化设计，方便从机架上抽出、移动和变换，所有单元可以互换。

变频器具备内部单元旁路和外部工频旁路功能，保证整个系统在变频器故障中仍正常运行。

应提供模块单元旁路后系统降额的数值。

2.4.14变频装置输出必须符合IEEE 519 1992及中国供电部门对电压失真最严格的要求，高于国标GB14549-93对谐波失真的要求。

2.4.15变频装置对电网反馈的谐波要求也必须符合IEEE 519 1992及中国供电部门对电压失真最严格的要求，高于国标GB14549-93对谐波失真的要求。

并且投标厂家需提供国家权威部门出具的检验报告。

若使用多脉冲整流器，整流桥脉冲数至少为30脉冲。

2.4.16变频装置输出波形不会引起电机的谐振，转矩脉动小于0.1%，同时避免风机喘振现象。

变频器可自动跳过共振点。

2.4.17变压器效率应达到98%以上，变频装置整个系统的效率（包括输入隔离变压器等）在整个调速范围内必须达到96%以上。

2.4.18在距离变频装置1米的范围内任何一个方向进行测试，所测得的变频装置噪声不得超过75分贝。

2.4.19变频装置对电网电压的波动应有较强的适应能力，在-10%～+10%电网电压波动时必须满载输出；可以承受30%的电网电压下降而降额继续运行。

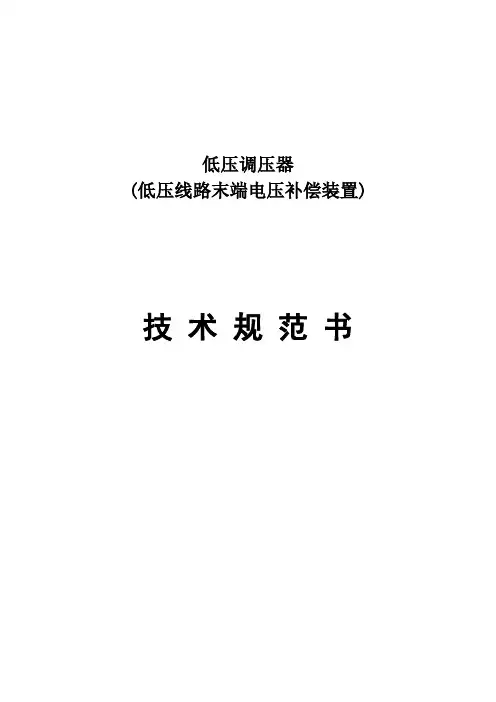

低压调压器(低压线路末端电压补偿装置) 技术规范书目录1、总则................................................................... 错误!未定义书签。

2、工作范围............................................................... 错误!未定义书签。

3、环境条件............................................................... 错误!未定义书签。

4、执行标准............................................................... 错误!未定义书签。

5、技术要求............................................................... 错误!未定义书签。

6、试验................................................................... 错误!未定义书签。

7、货物需量表............................................................. 错误!未定义书签。

8、随机备件及随机工具清单................................................. 错误!未定义书签。

9、质量保证............................................................... 错误!未定义书签。

10、技术资料的交付........................................................ 错误!未定义书签。

11、包装、运输和储存...................................................... 错误!未定义书签。

变频器技术规格书全文共四篇示例，供读者参考第一篇示例：变频器是一种电力调节设备，通过调节电源频率和电压，使电动机实现可变速运行。

在现代工业生产中，变频器已经成为不可或缺的设备，广泛应用于风机、泵、压缩机、传送带和其他机械设备中。

本文将就变频器技术规格书进行详细介绍。

一、变频器基本原理变频器是一种能够将稳定的电源交流电通过变频器内部的电路转换为可变频率的电源供给电动机的设备。

其基本原理是采用PWM （Pulse Width Modulation，脉冲宽度调制）技术，将电源频率转变为脉冲信号，并通过调节脉冲信号的占空比来调节输出电压和频率，从而控制电动机的转速。

二、变频器技术规格书内容1. 名称及型号：变频器的名称及型号应在技术规格书中清晰明确地标注。

2. 输入电压：变频器可适用的输入电压范围，在技术规格书中需列出详细的输入电压要求。

3. 输出电流：变频器在不同工作条件下的输出电流范围，包括额定电流和最大输出电流。

4. 额定功率：变频器的额定功率，即电动机的额定功率。

5. 输出频率范围：变频器可调节的输出频率范围，通常在50Hz至60Hz之间。

6. 控制方式：变频器的控制方式，包括手动控制、自动控制、远程控制等。

7. 过载能力：变频器在瞬时过载情况下的承载能力。

8. 过热保护：变频器内置的过热保护功能，防止设备过热损坏。

9. 故障诊断：变频器的故障自诊断功能，可及时发现和排除故障。

10. 通信接口：变频器可与其他设备通信的接口，支持Modbus、Profibus等通信协议。

11. 外部环境要求：变频器的外部环境要求，包括工作温度、湿度、防护等级等。

12. 尺寸和重量：变频器的尺寸和重量，以便安装和运输。

13. 效率和功率因数：变频器的效率和功率因数，对能源的利用效率有重要影响。

14. 附加功能：变频器可能附加的其他功能，如软启动、软停止、动态制动等。

15. 安全标准：变频器符合的安全标准，应符合国家和行业相关标准。

目录1. 总则 (1)2. 标准规范 (1)3. 工作与供货范围及供货设备数量 (2)4. 技术要求 (4)5. 技术文件和图纸 (9)6. 试验和检查 (11)7. 技术服务与设计联络 (13)8. 招标文件附图 (14)1 总则（1）本设备技术规范适用于400V低压开关柜设备，提出了对该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。

动力配电箱的技术要求参照本规范执行。

（2）本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。

（3）如果卖方没有以书面对本技术规范的条文提出异议，则意味着卖方提供的设备（或系统）安全符合本技术规范的要求。

如有异议，不管是多少微小，都应在报价书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。

（4）本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。

（5）本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

（6）供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC（China Compulsory Certification），并有3C认证检验报告、两部鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

2标准规范（1）合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。

（2）除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。

如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。

（3）本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。

xxxx项目低压变频器柜技术规格书xxxxxx有限公司二零一三年八月审定：审核：校对：编制：一、总则1．本技术协议书适用于xxxx项目中采用的变频调速装置的功能设计、结构、性能、安装和试验等方面的技术要求。

2. 本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方保证提供符合本协议书和工业标准的优质产品。

3. 本技术协议书经双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

4. 本协议书未尽事宜，由双方协商确定。

二、工程及设备概况：xxxx项目规模为2台350t/d垃圾焚烧炉，配套一台15MW汽轮发电机组。

部分设备根据工艺要求，需要变频调速。

变频器与电机采用一拖一方案，既可以远程自动调速，也可以现场手动调节。

本项目需变频调速设备如下：1.鼓风机电机：380V、110KW，变频装置（ACS800）输入输出电压380V。

调速系统带软启工频旁路。

共2台。

2.引风机电机：380V、280KW，变频装置（ACS800）输入输出电压380V。

调速系统带软启工频旁路。

共2台。

3.循环水泵电机：380V、185KW，变频装置（ACS800）输入输出电压380V。

共1台。

4.冷却塔风机电机：380V、75KW，变频装置（ACS550）输入输出电压380V。

共2台。

5.给水泵电机： 380V、160KW，变频装置（ACS800）输入输出电压380V。

共2台。

6.凝结水泵电机：380V、37KW，变频装置（ACS550）输入输出电压380V。

共2台。

7.射水箱补水回水泵：380V、5.5KW，变频装置（ACS550）输入输出电压380V。

共2台。

三、应遵循的主要标准下列标准所包含的条文，通过在本技术协议书中引用而构成本协议书的基本条文。

在本协议书出版时，所示版本均为有效。

所有标准都会被修订，使用本协议书的各方应探讨使用下列标准最新版本的可能性。

GB/T12668.4-2006 调速电气传动系统第4部分一般要求：1KV以上但不超过35KV的交流调速电气传动系统额定值的规定GB 156-2003 标准电压GB/T 1980-1996 标准频率GB/T 2423.10-1995 电工电子产品基本环境试验规程振动（正弦）试验导则GB 2681-81 电工成套装置之中的导线颜色GB 2682-81 电工成套装置之中的指示灯和按钮的颜色GB 3797-89 电控设备第二部分：装有电子器件的电控设备GB 3859.1-93 半导体电力变流器基本要求的规定GB 3859.2-93 半导体电力变流器应用导则GB 3859.3-93 半导体电力变流器变压器和电抗器GB 4208-93 外壳防护等级的分类GB 4588.1-1996 无金属化孔单、双面印制板技术条件GB 4588.2-1996 有金属化孔单、双面印制板技术条件GB 7678-87 半导体自换相变流器GB 9969.1-88 工业产品使用说明书总则GB 10233-88 电气传动控制设备基本试验方法GB 12668-90 交流电动机半导体变频调速装置总技术条件GB/T14436-93 工业产品保证文件总则GB/T15139-94 电工设备结构总技术条件GB/T13422-92 半导体电力变流器电气试验方法GB/T 14549-93 电能质量公用电网谐波IEEE std 519-1992 电力系统谐波控制推荐实施四、使用环境条件产品安装场所：户内环境温度：最高温度：+45℃最低温度：-10℃海拔高度：< 1000m。

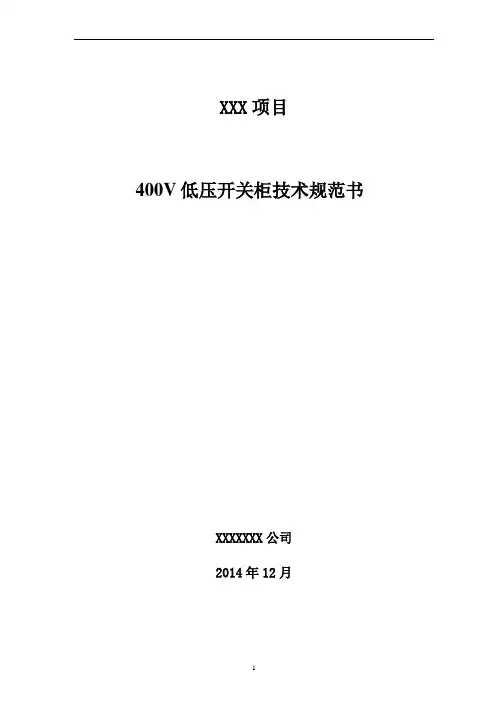

XXX项目400V低压开关柜技术规范书XXXXXXX公司2014年12月目录1.总则 (3)2.供货范围 (3)3.技术要求 (4)4.性能保证要求 (7)5.设计条件 (8)6.标准及规范 (8)7.检验与试验 (9)8.技术资料及交付要求 (10)9.设计联络及现场服务 (11)10.技术差异 (11)11.附件 (12)1.总则1.1本技术规范书适用于XX项目0.4kV开关柜，对开关柜的功能设计、结构、性能、安装和试验等方面的技术提出要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。

1.3本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

1.4本技术规范书经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.5投标方提供的技术文件（包括图纸）应采用KKS标识系统，投标方应承诺KKS标识系统采用招标方的企业标准。

1.6本规范书未尽事宜，由招、投标双方协商确定。

2.供货范围2.1.投标方提供光伏电站开关柜本体及其柜内所有元器件和附件，包括：断路器（或熔断器）、隔离插头（或隔离开关）、电流互感器、柜内水平主母线、垂直分支母线、中性线、接地线以及柜内测量表计等。

2.2.开关柜可拆卸吊装角铁或吊环；2.3.开关柜所必备的备品备件及专用工具；2.4.本工程投标方提供的开关柜的数量统计表，见附表1；柜内主要元器件一览表，见附表2。

最终的供货数量及柜内元器件配置以施工图为准。

附表1：开关柜及母线桥的数量表附表2：主要元件清单3.技术要求3.1. 柜架和外壳3.1.1. 设备的柜架为垂直地面安装的自撑式结构。

开关柜采用GCS。

3.1.2. 外壳防护等级： IP44。

3.1.3. 柜架和外壳有足够的强度和刚度，能承受所安装元件的自重以及操作和短路时所产生的机械应力和热应力，同时不因成套设备的吊装、运输等情况而损坏或影响开关柜及所安装元件的性能。

XXXX公司集中规模招标采购XXXX公司总部配网标准化物资固化技术规范书低压综合配电箱,AC380V,400kVA,四路无补偿，进线熔断器式隔离开关,出线塑壳断路器,带剩余电流保护,电子式,带通信功能（9906-500132919-00009）招标文件2023年12月目录第1部分：通用技术规范 (1)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总则 (2)5 技术参数和性能要求 (5)6 试验 (10)7 技术服务、工厂检验 (12)第2部分：专用技术规范................................... 错误!未定义书签。

1 标准技术参数.......................................... 错误!未定义书签。

2 组件材料配置表........................................ 错误!未定义书签。

3 使用环境条件表........................................ 错误!未定义书签。

4 附图.................................................. 错误!未定义书签。

第1部分：通用技术规范1 范围本部分规定了综合配电箱招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。

本部分适用于综合配电箱招标。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 4208外壳防护等级（IP代码）GB/T 5585电工用铜、铝及其合金母线GB/Z 6829剩余电流动作保护电器的一般要求GB 7251.1低压成套开关设备和控制设备第1部分：总则GB/T10233低压成套开关设备和电控设备基本试验方法GB13955剩余电流动作保护装置安装和运行GB14048.2低压开关设备和控制设备第2部分：断路器GB/T15576低压成套无功功率补偿装置GB/T 16935.1低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB 50171 电气装置安装式和盘、柜及二次回路接线施工及验收规范DL/T375户外配电箱通用技术条件DL/T499农村低压电力技术规程DL/T614多功能电能表Q/GDW11196剩余电流动作保护器选型技术原则和检测技术规范3 术语和定义下列术语和定义适用于本文件。

精品文档平湖市生活垃圾焚烧发电工程380V 变频器柜技术规范书编制：平湖市生活垃圾焚烧发电厂浙江城建煤气热电设计院有限公司二 OO 八年四月1.总则1.1本规范书的使用范围仅限于平湖市生活垃圾焚烧发电工程的380V 变频器柜的订货，包括 380V 变频器柜的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供货方应保证提供符合本规范书和有关工业标准的优质产品。

1.3本规范书所使用的标准如遇与供货方所执行的标准发生矛盾时，按较高标准执行。

1.4如果供货方未以书面形式对本规范书的条文提出异议，则需方认为供货方提供产品将完全满足本规范书的要求。

如是有异议，不论多么微小，都应在其投标书中的专门章节中予以详细说明。

1.5在签订合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，根据具体情况由供、需双方共同商定。

1.6本规范书为定货合同附件，与正文具有同等的法律效力。

1.7要求供货方根据规范书提出一份完整的报价书。

1.8所有文件、图纸及资料、相互通信均应采用中文。

2．遵循的主要现行标准低压变频调速系统的主要和辅助设备的设计、制造、检查、试验等必须遵守下列最新的标准，但不仅限于下列标准。

如果本技术规范书同下列标准矛盾，投标人应以书面方式指出矛盾，并向用户解答。

GB 156-1993标准电压GB/T 1980-1996标准频率GB/T 2423.10-1995电工电子产品基本环境试验规程振动（正弦）试验导则GB 2681-81电工成套装置之中的导线颜色GB 2682-81电工成套装置之中的指示灯和按钮的颜色GB 3797-89电控设备第二部分：装有电子器件的电控设备GB 3859.1-93半导体电力变流器基本要求的规定GB 3859.2-93半导体电力变流器应用导则GB 3859.3-93半导体电力变流器变压器和电抗器GB 4208-93外壳防护等级的分类GB 4588.1-1996无金属化孔单、双面印制板技术条件GB 4588.2-1996有金属化孔单、双面印制板技术条件GB 7678-87半导体自换相变流器GB 9969.1-88工业产品使用说明书总则GB 10233-88电气传动控制设备基本试验方法GB 12668-90交流电动机半导体变频调速装置总技术条件GB/T14436-93工业产品保证文件总则GB/T15139-94电工设备结构总技术条件GB/T13422-92半导体电力变流器电气试验方法GB/T 14549-93电能质量公用电网谐波IEEE std 519-1992电力系统谐波控制推荐实施IEC 76Power Transformer;IEC 529Protection Classes of Cases（IP code）;IEC 1131/111 PLC Correlative norms;IEC 68Correlative tests;IEC68-2-6抗振动标准IEC68-2-27抗冲击标准IEC 1175Design of signals and connections;IEC 801Electro-magnetic radiation and anti-surge-interference;IEC 870Communication protocol;IEC1000-4-2EMC抗干扰标准IEC1000-4-3EMC抗干扰标准IEC1000-4-4EMC抗干扰标准IEC1000-4-5EMC抗干扰标准IEC1800-3EMC传导及辐射干扰标准EN50082-2工业环境的一般标准IEEE519电气和电子工程师学会89/336EC CE标志NFPA 70State Electrical Appliance Code;NFPA 77Recommended anti-electrostatic methods;NFPA 78Specifications to protect from thunder;NFPA 496Standard of Electric Equipment Charge and Positive Pressure Case Body in Danger Area;OCMA NWGIREV2 Noise Level Norms;ISO/IEC 11801International electrical wiring;NEMA American National Electrical Manufacturer Association;GB 12326电能质量电压允许波动和闪变DL/T 620交流电气装置的过电压保护和绝缘配合3.设备运行环境条件设备安装环境：户内电厂海拔高度：≤ 1000 米室内最高气温：+40℃室内最低气温：-5℃室内相对湿度：90%（ 25℃环境温度）基本地震烈度：七度地面水平加速度：0.25X2g安全系数：1.67水平加速度和垂直加速度同时作用，产品的机械强度应根据上述耐受能力所要求的加速度导致的动态负荷全动态法进行计算和试验，其条件是：共振频率，时间为正弦五周波。

2018年XXX市集宁热力公司所需设备材料采购低压变频柜、动力计量柜技术协议书低压变频柜、动力计量柜技术规范一、低压变频柜1.本规范书适用于热力公司换热站循环水泵低压变频柜,提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

卖方应提供符合本技术协议和工业标准的优质产品。

2、低压变频器的技术要求2.1变频器额定电流必须大于电机的额定电流。

2. 2变频器可在-10℃~40℃环境使用,不降容。

2. 3投标方必须在投标书中如实填写有关变频器的性能指标.2. 4变频装置必须在出厂前进行整体测试,以确保其可靠性。

2. 5变频装置制造商必须已通过IS09001质量保证体系认证.2. 6变频装置制造商必须提供变频装置在国内有效运行业绩。

2.7投标方应提供最新型号的变频装置,并在投标书中详细说明结构(包括元器件型号、隔离距离和结构及绝缘)以及主要元器件的供应商、产地。

2. 8变频装置系统输入为380V、50Hz,用于对振动电机和风机水泵电机进行调速,投标方提供的变频器必须满足和国产电动机配套使用。

2. 9 变频柜内的配置,必须采用软启动及变频启动两种方式,当出现变频运行故障时采用软启动方式运行。

2. 10在30%-100%的调速范围内,变频系统在加装输入交流电抗器的情况下输入端功率因数必须达到0.95以上。

2. 11由于现场输出电缆较长需加装输出交流电抗器,以保证变频装置能保护电机不受共模电压及dV/dt应力的影响。

2. 12变频装置应设以下保护:过电压、过电流、欠电压、缺相保护、短路保护、超频保护、失速保护、变频器过载、电机过载保护、过热保护、瞬时停电保护等。

保护的性能应符合国家有关标准的规定。

2. 13变频装置应至少包含以下几种开关量信号和模拟量信号:开关量输入:起动、停止、急停、复位、手动/自动转换等信号开关量输出:变频器运行、变频器故障、变频器停止等信号模拟量输入:频率调节(转速给定)模拟量输出:输出频率、输出电流、输出电压2. 14开关量的外部接点全部为无源接点,开关量输出的内部接点全部为无源接点,开关容量为直流30V、1A,模拟量信号全部为DC4~20mA、4~20mA转速跟踪2. 15变频器操作盘应能进行各种控制操作和参数设置。
