显示板控制面板1．电源指示灯（绿色）, 显示板电源接通时该指示灯亮；否则时灭。
2．运行指示灯（绿色）, 显示板开机是该指示灯亮；否则灭。
3．故障指示灯（红色）, 机组故障时该指示灯亮，否则灭。
4．开/关键, 控制机组开关机切换。
关机状态下按一下（3秒）开机，开机状态下按一下（3秒）关机。
电源 运行 XXXX-XX-XX XX:XX 单冷模块机【热泵 4 5 615．复位键,按此键（3秒），屏幕满屏显示，故障显示清除，系统重新检测故障。
6．向上选择键，在菜单选择中，按此键光标向上或向左移动一项；在修改数据下，按此键增加数值。
7．向下选择键，在菜单选择中，按此键光标向下或向右移动一项；在修改数据下，按此键减小数值。
8．退出键, 按下此健，返回上级菜单。
9．确定键，在菜单选择中，按此键确认选择项，进入下级菜单；在修改参数下，按此键确认参数值并转移光标。
10．液晶显示器，信息显示区域。
显示板操作说明1. 机组的开/关非调试状态下机组的开关机，可以通过手动模式，也可通过定时模式。
手动模式优先于定时模式。
在调试状态下，手动和定时模式均无效。
●手动模式：1）、手动开机：在机组关机状态下，按开/关键3秒使机组启动，此时机组运行指示灯亮，压缩机延时启动后，手动开机过程结束；2）、手动关机：在机组开机状态下，按开/关键 3秒使机组关闭，此时运行指示灯熄灭。
停机后，压缩机立即停机，水泵会延时5分钟关闭。
手动关机过程结束。
●定时模式：机组上电或复位后，按手动模式进行开关机。
手动模式和定时模式的转换详见3.13启停模式设定。
在定时模式下手动和定时模式同时有效，当时间到达所设定的定时时间时，机组自动开启或关闭。
2. 默认主页菜单当控制器上电后，微电脑将做3秒钟的自动检测，显示板液晶显示器将显示如下：默认主页菜单内容随系统状态的变化而变化。
XX代表年月日小时和分钟，“【】”内的内容只显示其中的一个或不显示，分别表示系统的开关机状态、开机方式和联网模块数。

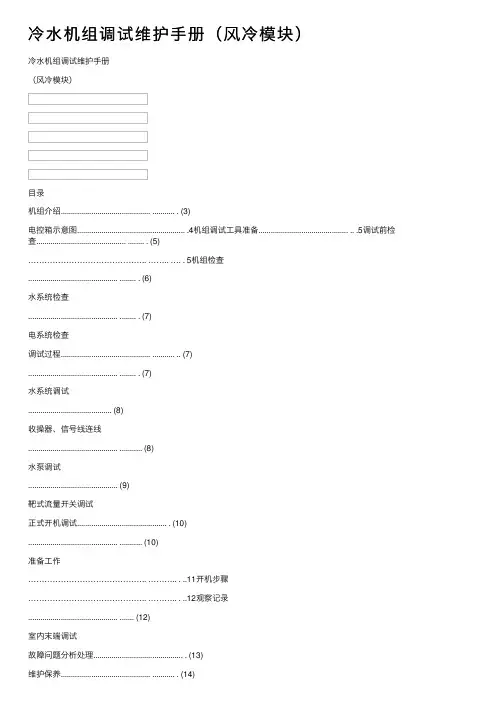

冷⽔机组调试维护⼿册（风冷模块）冷⽔机组调试维护⼿册（风冷模块）⽬录机组介绍............................................ ........... . (3)电控箱⽰意图..................................................... .4机组调试⼯具准备............................................ .. .5调试前检查............................................ ........ . (5)…………………………………….. …….. …. . 5机组检查............................................ ........ . (6)⽔系统检查............................................ ........ . (7)电系统检查调试过程............................................ ........... .. (7)............................................ ........ . (7)⽔系统调试 (8)收操器、信号线连线............................................ .. (8)⽔泵调试 (9)靶式流量开关调试正式开机调试............................................ . (10)............................................ .. (10)准备⼯作…………………………………….. ……….. . ..11开机步骤............................................ ........... . ..12观察记录............................................ . (12)室内末端调试故障问题分析处理............................................ . (13)维护保养............................................ ........... . (14)机组简介：风冷模块式冷（热）⽔机组是我公司为宾馆、医院、影剧院、体育馆、娱乐中⼼、商业⼤厦、写字楼、⼯矿企业等场所开发设计的中央空调产品，它可安装于屋顶或室外庭院，不需专⽤机房和冷却塔。
B 系列模块式风冷冷（热）水机组控制系统指南珠海格力电器股份有限公司GREE ELECTRIC APPLIANCES INC. OF ZHUHAI 目 录● 系统简介 (1)● 控制对象 (1)● 电源控制柜 (1)● 机组接线 (2)● 机组调试及试运行 (2)● 机组开、关机 (4)● 显示板概述………………………………………………………………….………..5 ● 显示板控制面板………………………………………………………………………5®●显示板操作说明 (6)1．机组的开/关 (6)2．默认主页菜单 (6)3．主控制菜单 (6)3．1用户设置 (7)3．2模块查看 (8)3．3参数设定 (10)3．4版本信息 (11)●菜单结构（不带远程接口） (11)●菜单结构（带远程接口） (12)●显示板拨码开关的设置（带远程接口） (12)●附图一主模块与子模块之间的联网方法和接线示意图 (13)●附图二机组电控柜接线原理图 (14)●附图三机组电源控制柜元器件布局示意图 (15)●系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1.高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2.模块化组态形式，适应不同用户多种形式使用；3.智能化控制软件，实现机组最优节能运行；4.齐全、快速的故障自诊断功能，保护机组安全运转；5.简便、实用的全中文操作界面，方便用户日常使用与维护；6.功能强大，能控制水泵、辅助电加热，冬天时具备自动防冷水冻结功能。
7.显示板可进行远程控制。
●控制对象模块式控制系统的控制对象是一至八台冷（热）水机组模块。
每个模块控制器控制对象包括：二台压缩机、二个四通阀（热泵）、二台冷凝风机；主模块控制器还可控制一台水泵和两个辅助电加热器。
注：控制水泵和辅助电加热器的交流接触器用户自备，控制器只提供水泵和辅助电加热器的控制信号输出（~220V）。
目录一、概述 (1)二、机组主要性能参数 (1)三、制冷系统工作原理及结构特征 (1)四、安装要求 (2)1.收货和检查 (2)2.搬运和吊装 (2)3.机组安装 (3)4.冷冻水水路系统 (5)5.水质的控制 (5)五、辅助电加热器 (6)1.辅助电加热器的选配 (6)2.辅助电加热器在水路系统中的安装方式 (6)六、电源控制柜 (6)七、调试及试运行 (7)1.检查 (7)2.水系统运行 (7)3.试运行 (7)八、操作与维护 (7)九、故障分析及排除方法 (11)十、电气控制 (13)十一、控制器操作指南 (14)十二、各附图、附表 (22)1.附图1制冷系统简图 (23)2.附图2机组及冷冻水系统安装示意图 (24)3.附图3机组接线图 (25)4.附图4机组电气原理图 (26)5.附表1机组主要性能参数表 (27)6.附表2调试前检查记录表 (28)7.附表3试运行及调试操作检查记录表 (29)一、概述风冷螺杆冷（热）水机组LSBDGRF（LSBDGF为单冷系列）是夏天提供冷水，冬天提供热水的制冷设备。
与风柜及组合式空调等末端空气处理机组组成各种大型集中式空调系统。
风冷式设计为用户节省了冷却塔、冷却水泵。
机组不需要专用机房，可安装于屋顶、室外地面等地方。
机组采用高效率、动件少、可靠度高的单螺杆压缩机，运转及维修费用均大大低于其它类型冷水机组。
机组运行由微电脑控制系统进行控制，能自动地按照负荷的大小进行压缩机卸载、加载，并采用容量控制装置，单压缩机机组具有0~40%~70%~100%能量调节功能，双压缩机机组具有0~20%~35%~40%~50%~55%~70%~85%~100%多级能量调节运行功能。
在负荷由小至大变化过程中，机组的输出与负荷均能保持最佳匹配，整个系统可达最高效率，真正达到了最佳节能运行。
多项安全保护功能：电源逆（缺）相保护、电机过载保护、冷冻水防冻结保护、高低压压力保护、排气高温保护、水流开关保护等。
?B系列模块式风冷冷（热）水机组控制系统指南珠海格力电器股份有限公司GREE ELECTRIC APPLIANCES INC. OF ZHUHAI目录●系统简介 (1)●控制对象 (1)●电源控制柜 (1)●机组接线 (2)●机组调试及试运行 (2)●机组开、关机 (4)●显示板概述 (5)●显示板控制面板 (5)●显示板操作说明 (6)1．机组的开/关 (6)2．默认主页菜单 (6)3．主控制菜单 (6)3．1用户设置 (7)3．2模块查看 (8)3．3参数设定 (10)3．4版本信息 (11)●菜单结构（不带远程接口） (11)●菜单结构（带远程接口） (12)●显示板拨码开关的设置（带远程接口） (12)●附图一主模块与子模块之间的联网方法和接线示意图 (13)●附图二机组电控柜接线原理图 (14)●附图三机组电源控制柜元器件布局示意图 (15)●系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1.高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2.模块化组态形式，适应不同用户多种形式使用；3.智能化控制软件，实现机组最优节能运行；4.齐全、快速的故障自诊断功能，保护机组安全运转；5.简便、实用的全中文操作界面，方便用户日常使用与维护；6.功能强大，能控制水泵、辅助电加热，冬天时具备自动防冷水冻结功能。
7.显示板可进行远程控制。
●控制对象模块式控制系统的控制对象是一至八台冷（热）水机组模块。
每个模块控制器控制对象包括：二台压缩机、二个四通阀（热泵）、二台冷凝风机；主模块控制器还可控制一台水泵和两个辅助电加热器。
注：控制水泵和辅助电加热器的交流接触器用户自备，控制器只提供水泵和辅助电加热器的控制信号输出（~220V）。
●电源控制柜给机组、水泵及辅助电加热器供电必须通过电源控制柜。
风冷模块机组使用说明书-CAL-FENGHAI.-(YICAI)-Company One1风冷模块机组功能说明书1.0概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。
2.0主要技术参数2.1使用条件运行电压： AC220V±10％；运行环境温度： -20～+55℃；储存温度： -35～+85℃；湿度要求： 0～95％RH2.2温度控制精度： 1℃2.3控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定3.0控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护具有完善的保护功能及显示具有风盘联动接口选用摩托罗拉高性能芯片,抗干扰性能达到最好具有定时开关机功能4.0面板操作室内线控器面板如图一4.1.开关机按“运转/停止”键，机组开机，指示灯亮；再按“运转/停止”键，机组关闭，指示灯灭。
开机，关机均存储数据。
4.2.模式转换按“模式”键，选择所需的模式,“制冷”“制热”模式“制冷”模式显示雪花符号“制热”模式显示太阳符号(默认在关机状态下才可转换模式)4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。
格力模块风冷冷水机组控制系统指南一、基本工作原理格力模块风冷冷水机组采用了冷水循环制冷的方式，主要由压缩机、冷凝器、膨胀阀和蒸发器等组成。
当室内温度过高时，控制系统会自动启动机组，将冷却水泵抽水并送入蒸发器进行冷却，然后再将冷却后的空气通过风扇吹入室内，达到降温的效果。
二、控制系统的主要组成格力模块风冷冷水机组的控制系统主要由控制器、传感器、执行器和人机界面组成。
其中，控制器负责控制和保护整个机组的运行，传感器用于感知室内外环境参数，执行器控制机组的各个部件工作，而人机界面则是用户与机组进行交互的界面。
三、控制系统的操作流程1.启动机组：将机组的电源接通后，按下启动按钮即可完成机组的启动。
在启动过程中，控制器会进行自检和故障检测，确保机组的正常运行。
2.设置工作模式：通过人机界面，用户可以选择机组的工作模式，包括制冷模式、供冷模式、自动模式等。
根据实际需要进行选择，并通过调节温度设定值进行调整。
3.监控运行状态：通过人机界面可以实时监控机组的运行状态，包括压缩机工作状态、冷却水泵运行状态、传感器的实时数据等。
如发现异常情况，可以及时采取措施进行处理。
4.设置定时开关机：控制系统一般都具备定时开关机的功能，可以根据实际需要设置机组的开关机时间。
这样可以避免不必要的电能浪费。
6.关机和保养：当不需要使用机组时，可以通过人机界面进行关机操作。
同时还需要按照指导手册进行机组的定期保养，包括清洗过滤器、检查冷却水泵的润滑油等。
四、注意事项1.在操作机组之前，需要注意正确接通电源，确保机组的正常运行。
2.在操作人机界面时，注意遵循指导手册中的提示进行操作，避免误操作导致机组故障。
3.定期对机组进行保养和清洁，确保机组的良好运行状态。
5.使用机组时，要避免在机组附近堆放杂物，以确保机组的正常通风和散热。
Change for life螺杆机触摸屏Touch Screen of Screw Chiller说 明 书Owner's Manual商 用 空 调Commercial Air Conditioners感谢您选购格力商用空调，使用本产品前，请仔细阅读此用户手册，并妥善保管以备日后参考。
Thank you for choosing Commercial Air Conditioners ,please read thisowner’s manual carefully before operation and retain it for future reference.本触摸屏人机系统采用高性能处理器以及视窗操作系统，使用文本、图形和曲线等多种表达方式生动描述了系统的运行状态，并能灵活地配置机组各种运行参数，使机组处于最佳的运行状态。
一 触摸屏控制界面 (1)二 基本界面及操作 (1)2.1菜单栏 (1)2.2弹出窗口 (2)2.3数值输入 (2)2.4欢迎界面 (3)2.5主页界面 (3)2.6参数设置界面 (4)2.7运行状态查看界面 (7)2.8事件记录页面 (9)2.9曲线记录页面 (10)2.10其它说明 (11)2.11常用操作速查 (11)螺杆机触摸屏通用操作说明书一 触摸屏控制界面1).电源指示灯（PWR）：黄色，当触摸屏接通电源时，灯点亮。
2).CPU指示灯（CPU）：绿色，当触摸屏正常工作时，灯点亮。
3).通信指示灯（COM）：红色，当触摸屏和其它设备通信时，灯闪烁。
4).液晶显示屏：触摸屏及彩色液晶显示屏。
二 基本界面及操作2.1菜单栏菜单栏处于触摸屏的下方，各触控按键功能如下：1).“曲线查看”：轻触后进入可以查看压力、温度等当前曲线和历史曲线。
2).“事件记录”：轻触后进入事件记录界面，可以查看故障和压缩机开启等事件记录。
3).“参数设置”：轻触后进入参数设置界面，可设置用户参数和厂家参数。
精心整理B系列模块式风冷冷（热）水机组控制系统指南珠海格力电器股份有限公司GREEELECTRICAPPLIANCESINC.OFZHUHAI目录●系统简介 (1)●控制对象 (1)●电源控制柜 (1)●机组接线 (2)●机组调试及试运行 (2)●机组开、关机 (4)●显示板概述 (5)●显示板控制面板 (5)●显示板操作说明 (6)1．机组的开/关 (6)2．默认主页菜单 (6)精心整理3．主控制菜单 (6)3．1用户设置 (7)3．2模块查看 (8)3．3参数设定 (10)3．4版本信息 (11)●菜单结构（不带远程接口） (11)●菜单结构（带远程接口） (12)●显示板拨码开关的设置（带远程接口） (12)●●●●系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1.高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2.模块化组态形式，适应不同用户多种形式使用；3.智能化控制软件，实现机组最优节能运行；的功能。
控制水泵与辅助电加热器的交流接触器用户自备，并安装在电源控制柜中，其控制信号由主模块控制器提供。
为保证机组、水泵及辅助电加热器安全可靠地运行，格力公司生产的电源控制柜作为选配件，用户在订购机组时可另行订购。
电控柜参见附图三。
机组电源控制柜操作方法：先合上电源控制柜中总三相空气开关Q，再分别合上每个模块机组的分电源开关Q1……Q8，机组即已通电。
●机组接线动力线的连接：本机组在动力线的连接上要求相序必须一致。
联网控制线的连接：将两端都带插头的四芯联网通讯线（机组随机附件）依次插入主、子控制器的X2、X3插口，每个模块机组控制器间就可实现相互通信，每个控制器的信息，就可通过主模块的显示板进行操作和显示，方便进行统一管理。
警告：在水系统未调整好以前，禁止通过主机来开水泵。
