从喷漆车 间中，利用传 送链条，将喷 好漆的车壳吊 装到总装车间 的内饰工段， 进行内饰的安 装。
安 装 门 内 密 封 条 等 内 饰 件
安装后门锁扣等以及B、C柱的内装饰。
涂胶
安装发动机舱隔音防火墙
安装整车控制电路，在底板上预埋 线束，安装仪表台总成等
安装全车底板隔音、门板和安全带 等
由于油漆 含有大量有毒 物质，而且人 工喷漆效率低 、浪费油漆， 因此喷漆工艺 已经由机器人 来完成了。
至此 车身涂装 工艺就结 束了，喷 涂完毕的 车身将被 送到总装 车间进行 最后一道 工序。
第四道：总装工艺
目的：将 车身、底盘和 内饰等各个部 分组装到一起 ，形成一台完 整的车
安装后驱动桥壳体

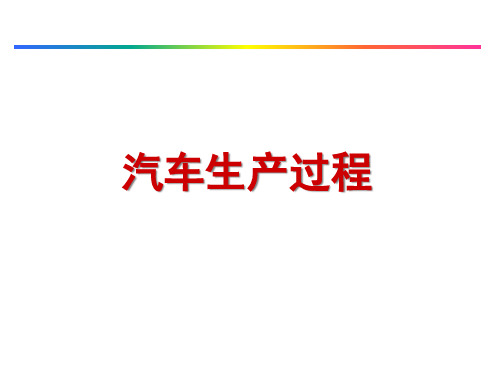

汽车生产过程
第一道：冲压工艺
目标：生产出各种车身冲压零部件
(1)整齐码放的一卷卷的汽 车专用钢板，厚度在10mm 至12mm不等。这一卷卷的 钢板，接下来就将会发生 神奇的变化。
（1）整卷钢板裁剪成大小不等的几块后，分类整理，以便有各自不同的用处。
（2）大小不等的钢材，要经过一道切边工序。然后分配到各个冲压机上，进行下一 步工序。
• 13、志不立，天下无可成之事。20.8.920.8.914:18:0114:18:01August 9, 2020
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
4.车身和底盘组装
（1）在地沟中把车辆的底盘和车身结合牢固
（2）安装仪表台上的一些电控设备、手刹和CD等
（3）安装后排座椅
（4）安装方向盘和其他内饰件
（5）安装前门内芯板等
（6）安装前排扶手箱
（7）安装前排座椅
第五道：检测
目标：发现生产装配过程中潜在的质量问题，尽最大可能拒绝不合格产品出厂
• 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。下午2时18分1秒下午2时18分14:18:0120.8.9

和润滑系统组成。
ppt课件
12
零部件名称-发动机1
发动机拖钩 ENG Hanger
PCM模块 PCM
交流发电机 Alternator
进气歧管 Intake Manifold
水箱出水管 Radiator Lower Hose
起动电机 Starter
发动机油底壳 ENG Oil Pan
ppt课件
水箱进水管 Radiator upper Hose
驱动盘 Drive Plate
机油滤清器
ENG Oil Filter
13
零部件名称-发动机2
发动机油口盖 ENG Oil Filler CAP
凸轮轴惰轮 Idle Pulley
水泵皮带轮（惰轮） Water Pump Pulley
曲柄传动皮带轮 Crank Shaft Pulley
交流发电机皮带轮
• 越野汽车为全轮驱动（4X4）
的传动系，即前轮为转向驱动
轮，如图2－3所示。
ppt课件
24
转向机构
转向助 力器
方向盘
转向机
ppt课件
25
真空助力器
ppt课件
26
电气设备
• 电气设备由电源和用电设备组成。电源包括发电
机和蓄电池。用电设备主要有点火系统、起动系
统、照明、仪表信号系统、空调以及其他用电设

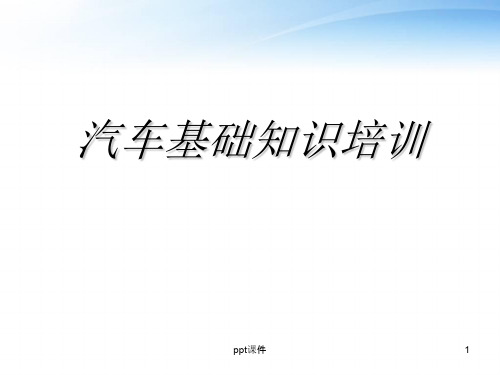

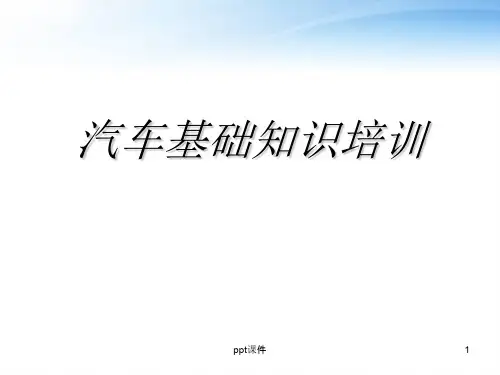

汽车基础知识培训
ppt课件
1
发动机运转原理图
ppt课件
2
培训目的
汽车离我们越来越近，生产汽车的我 们更应该了解汽车的功能与结构。
本次培训要求掌握汽车基本结构和 工作原理。对以后汽车制造装配打下良 好的基础。
ppt课件
3

➢
n ——每辆汽车产品中相同零件的数量（件/
辆）；
➢ a%——备品率；
➢ b%——废品率。
➢ 汽车产品和汽车零件的生产类型划分为单
件生产、成批生产和大量生产三种。
➢ 在汽车制造企业中，经常根据工序专业化 程度确定零件的生产类型。衡量工序专业 化程度可用每台设备或工作地完成的工序 数目或节拍等方法确定。
图1-1 载货汽车主要生产过程方框图
➢ 基本生产过程是汽车生产中的中心环节。在生产 过程中，除基本生产过程外，还包括辅助生产过 程（如动能的生产、非标设备及工艺装备的生产 等）、服务生产过程（如运输、保管、销售及售 后服务等）、生产及技术准备生产过程等。
➢ 汽车是一个复杂的机械产品。汽车产品的生产涉 及到多个行业，一家汽车制造企业是不可能承担 全部零件及总成的生产的。一般它只完成生产过 程中的主要零件及总成的生产，如发动机、变速 器、驱动桥、车架、驾驶室等主要零件制造和总 成的装配。
对于工件间具有正确的相对位置。通过试切、测 量、调整、再试切，经多次反复进行到被加工尺 寸达到要求为止的方法称为试切法。
➢ 其特点是生产率很低，工件尺寸的精度及稳定性 取决于工人的技术水平。试切法适合于加工单件 或小批量的生产场合。
➢ 2. 静调整法 ➢ 在加工一批工件之前，采用对刀装置或试
切的方法，先调整好刀具相对于工件或机 床夹具间的正确位置，并在加工中保持其 位置不变，以保证被加工尺寸的方法称为 静调整法。
a）同时铣削大、小头两端面
图1-3 铣削变速器第一轴两端面简图
b）在两道工序中分别铣削大、小头两端面
图1-3 铣削变速器第一轴两端面简图
c）在一道工序中连续（顺序）铣削大、小头两端面
➢ 2．安装 ➢ 工件在一次安装中经一次装夹后所完成的

确保最终产品的质量和性能。
汽车制造的流程
汽车制造流程包括
01 设计、材料采购、零部件制造
、装配、检测和质量控制等环 节。
设计环节
02 根据市场需求和产品定位，进
行汽车外观和内部结构设计。
材料采购环节
03 根据设计要求，采购合格的原
材料和零部件。
零部件制造环节
04 将原材料加工成合格的零部件
，涉及冲压、焊接、铸造、机 械加工等多种工艺。
输送设备
用于将各个工序之间进行连接 ，实现自动化流水作业螺栓拧紧机、压装机等。
检测设备
用于对组装好的汽车进行检测 ，包括四轮定位仪、尾气检测 仪等。
包装设备
用于将成品汽车进行清洗、防 护和包装，包括清洗机、烘干
机、防护涂料喷涂机等。
04 汽车制造质量控 制
第一二章汽车制造工艺过程 课件
目录
• 汽车制造概述 • 汽车零件制造工艺 • 汽车总装工艺 • 汽车制造质量控制
01 汽车制造概述
汽车制造的定义
汽车制造：指将原材料经过一系 列工艺加工，最终组装成汽车的
过程。
汽车制造涉及多个领域的知识和 技术，包括材料科学、机械工程
、电子工程、化学工程等。
汽车制造是一个高度复杂的过程 ，需要精确控制每一个环节，以
运用统计方法对生产过程进行监控， 以预防不合格品的产生。
抽样检验
按照规定的抽样方案，对批次产品进 行抽样检验，判断是否合格。
首件检验
对首件产品进行检验，确认是否符合 设计要求和质量控制标准。
过程巡检
对生产过程中的产品进行抽查，确保 生产过程稳定可控。
质量检测设备
测量设备
试验设备
用于检测产品尺寸、形位公差等参数的测 量工具和仪器。

5.专用装配设备：车号打号机、罗纹紧固设备、车轮装配 专用设备、自动涂胶机、液压桥装小车。
收集信息
汽车总 装过程
汽车总装配线由车身储存工段、底盘装配工段、车门分 装输送工段、最终装配工段、动力总成分装工段、前梁 分装工段、后桥分装工段、仪表板总成工段、发动机总 装工段。 例：宝马总装过程
车身由涂装线过来后拆卸车门
检验评估
总装质量检验
1.总装质量检验内容 油漆检验、零部件检验、电器检验、雨淋检验
2.总装质量检验方法 装配工自检、车间检验、整厂质量检验、 奥地特检验：每天抽检四辆出厂车、检查质量、分析缺陷 原因、追查责任。
3.装配过程中的常见问题： 装配不到位，接线不到位；油漆、碰毛，拉毛
检验评估
总装车间安全

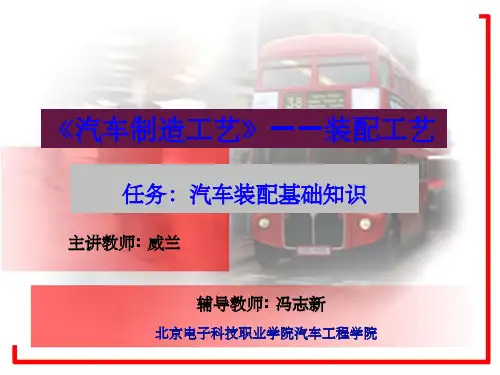

《汽车制造工艺》——装配工艺
