电工安全培训教育

电工安全教育培训内容

（1）项目部对现场临时用电进行统一布置，并根据现场实际情况确定所需的漏电保护器，及失灵漏保的更换，老化电缆的更换。

（2）项目部对施工现场临时用电统一管理，执行项目部所属施工队用电审批制度，严禁私拉乱接。

（3）编制临时用电施工组织设计，现场维护电工应严格执行《JGJ46-2005》以及《JGJ59-99标准》实施三相五线制，做好设备外壳保护接零接地，坚持电工巡查及维护工作，并认真填写记录。

（4）按“三级控制二级保护”进行配置，末级开关箱确保“一机一漏保”，开关箱应有防雨防尘设施。

（5）正确选择配电室的位置，对于施工现场供配电系统的合理布局，安全运行和提高供电质量关系极大，配电室应尽量靠近负荷中心，以减少配电线路的长度和减少导线截面，尽量避开多尘震动高温潮湿的场所，以防止尘埃、潮气、高温对配电装置导电部分和绝缘部分的侵蚀，以及震动对配电装置运行的影响，配电室不宜设在容易积水场所的正下方。

（6）对设备的接地、接零和漏保装置，电工人员应按规范要求进行安装，并实施定期监护遥测检查。 （7）在架设线路下或架设线路的一侧作业时，应悬挂警告牌，确保国家规定的安全操作距离若不能满足要求情况下，必须设置保护遮拦、栅栏。

（8）对项目部所属施工队电工必须定期组织培训，经考试合格后，才能持证上岗。

（9）施工现场必须采用“三相五线制”供电。由专用变压器中性点直接接地供电的必须采用TN-S接零保护系统。当施工现场与外电线路共用同一供电系统时，电气设备应按要求作保护接零或作保护接地，但不得一部分设备作保护接零，另一部分作保护接地。潮湿或条件较差的施工现场的电气设备必须采用保护接零。

（10）各种电气设备应装专用开关和插销，插销上应具备专用的保护接零(接地)触头。严禁将导电触头误接作接地触头使用。

（11）架空供电线路必须用绝缘导线，以绝缘子支承的专用电杆(水泥杆、木杆)，或沿墙假设。电杆的板线(拉线)必须装设拉力绝缘子。严禁供电线路设在树上、脚手架上。

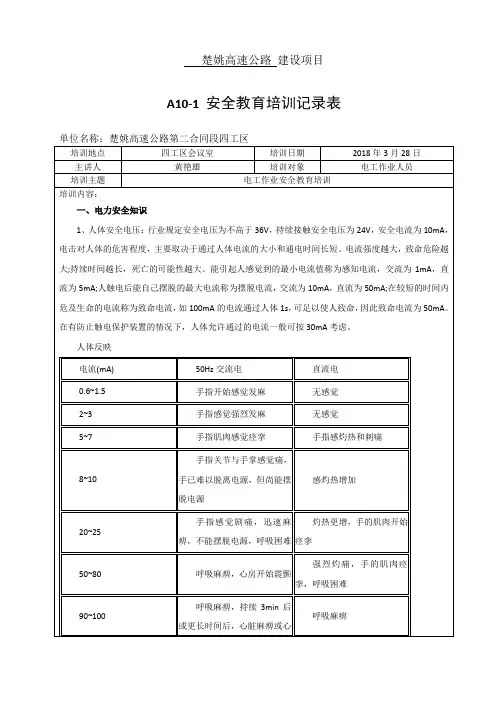

楚姚高速公路 建设项目

A10-1 安全教育培训记录表

单位名称：楚姚高速公路第二合同段四工区

培训地点 四工区会议室 培训日期 2018年3月28日

主讲人 黄艳雄 培训对象 电工作业人员

培训主题 电工作业安全教育培训

培训内容：

一、电力安全知识

1、人体安全电压：行业规定安全电压为不高于36V，持续接触安全电压为24V，安全电流为10mA，

电击对人体的危害程度，主要取决于通过人体电流的大小和通电时间长短。电流强度越大，致命危险越大;持续时间越长，死亡的可能性越大。能引起人感觉到的最小电流值称为感知电流，交流为1mA，直流为5mA;人触电后能自己摆脱的最大电流称为摆脱电流，交流为10mA，直流为50mA;在较短的时间内危及生命的电流称为致命电流，如100mA的电流通过人体1s，可足以使人致命，因此致命电流为50mA。在有防止触电保护装置的情况下，人体允许通过的电流一般可按30mA考虑。

人体反映

电流(mA) 50Hz交流电 直流电

0.6~1.5 手指开始感觉发麻 无感觉

2~3 手指感觉强烈发麻 无感觉

5~7 手指肌肉感觉痉挛 手指感灼热和刺痛

8~10 手指关节与手掌感觉痛，手已难以脱离电源，但尚能摆脱电源 感灼热增加

20~25 手指感觉剧痛，迅速麻痹，不能摆脱电源，呼吸困难 灼热更增，手的肌肉开始痉挛

50~80 呼吸麻痹，心房开始震颤 强烈灼痛，手的肌肉痉挛，呼吸困难

90~100 呼吸麻痹，持续3min后或更长时间后，心脏麻痹或心呼吸麻痹 房停止跳动

二、原理

根据欧姆定律(I=U/R)可以得知流经人体电流的大小与外加电压和人体电阻有关。

人体电阻除人的自身电阻外，还应附加上人体以外的衣服、鞋、裤等电阻，虽然人体电阻一般可达5000Ω，但是，影响人体电阻的因素很多，如皮肤潮湿出汗、带有导电性粉尘、加大与带电体的接触面积和压力以及衣服、鞋、袜的潮湿油污等情况，均能使人体电阻降低，所以通常流经人体电流的大小是无法事先计算出来的。

电工、电焊工安全教育记录

1、进入现场必须遵守安全生产十大纪律。 2、电焊、气割，严格遵守“十不烧”规程操作。 3、操作前应检查所有工具、电焊机、电源开关及线路是否良好，金属外壳应有安全可靠接地，进出级应有完整的防护罩，进出端应用铜接头焊牢。 4、每台电焊机应有专用电源控制开关。开关的保险丝容量，应为该机的1．5倍，严禁用其它金属丝代替保险丝，完工后，切断电源。 5、电气焊的弧火花点必须与氧气瓶、电石桶、乙炔瓶、木材、油类等危险物品的距离不少于10米。与易爆物品的距离不少于20米。 6、乙炔瓶氧气瓶均应设有安全回火防止器，橡皮管连接处须用轧头固定。 7、氧气瓶，严防沾染油脂、有油脂衣服、手套等，禁止与氧气瓶、减压阀、氧气软管接触。 8、清除焊渣时，面部不应正对焊纹，防止焊渣溅入眼内。 9、经常检查氧气瓶与磅表头处的螺绞是否滑牙，橡皮管是否漏气，焊枪嘴和枪身有无阻塞现象。 10、注意安全用电，电线不准乱拉，电源线均应架空扎牢。 11、焊割点周围和下方应采取防火措施，并应指定专人防火监护。 1、 根据JGJ46—88《施工现场临时用电安全技术规范》，编制现场临时及用电施工组织设计，实行三相五线、三级配电二级保护制度，待检查验收合格后方准使用。 2、 安装、维修或拆除临时用电工程必须由持有电工有效证件的现场维修电工完成。电工作业应由两人以上配合进行，并按规定使用各类绝缘防护用品。严禁带电接线和带负荷插拨插头等。 3、 暂停使用的设备必须拉闸断电，锁好开关箱。搬迁或移动用电设备，必须由电工切断电源并作妥善处理后方可进行。 4、 配电房应有防尘、防雨、防动物进入措施，室内应配置消防砂和绝缘灭火器等消防设施。线路检修时必须悬挂停电标志牌。配电房的门应向外开，应配锁。室内必须保持整洁，严禁放置各种杂物。 5、 本项目采用TN-S接零保护系统（即三相五线制接零保护系统）所有设备均不得采用保护接地。作防雷接地的电气设备，必须同时作重复接地。塔吊的重复接地电阻值不应大于4Ω。 6、 保护零线必须用规定的黄绿双色线。在任何情况下不准用黄绿双色线作负荷线。保护零线除必须在配电房处作重复接地外，还应在配电线路中间处和末端处做重复接地。每一重复接地电阻值不大于10Ω。保护零线截面与工作零线截面相同且不应小于相线的1/2。与电气设备相连接的保护零线截面不小于2.5MM2的绝缘多股铜线。

安全教育培训活动记录

项目名称： 编 号 ：

施工单位： 合同段：

活动名称 活动时间

活动类别 参加对象

活动地点 参加人数

主讲人 记录人 1、一般规定

1.1 配电线路宜采用电缆敷设。逐步淘汰单根绝缘导线架空敷设方式。

1.2 配电箱、开关箱应采用由专业厂家生产的定型化产品，并应符合《低压成套开关设备和控制设备第4部分：对建筑工地用成套设备(ACS)的特殊要求》（GB7251.4）及《施工现场临时用电安全技术规范》（JGJ46）、《建筑施工安全检查标准》（JGJ59），并取得“3C”认证证书，配电箱内使用的隔离开关、漏电保护器及绝缘导线等电器元件也必须取得“3C”认证。

1.3 施工现场临时用电设备在5台及以上或设备总容量在50kW及以上者，应编制用电组织设计。临时用电组织设计及变更时，必须履行，“编制、审核、批准”程序，由电气工程技术人员组织编制，经企业的技术负责人和项目总监批准后方可实施。

1.4 施工现场临时用电必须建立安全技术档案。安全技术档案应包括下列内容：⑴用电组织设计的全部资料；⑵修改用电组织设计的资料；⑶用电技术交底资料；⑷用电工程检查验收表；⑸电气设备的试、检验凭单和调试记录；⑹接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表；⑺定期检（复）查表；⑻电工安装、巡检、维修、拆除工作记录。

1.5 临时用电工程的定期检查。定期检查时，应复查接地电阻值和绝缘电阻值。

1.6 临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。?

2、外电防护 2.1 在建工程(含脚手架具)的外侧边缘与外电架空线路之间必须保持安全操作距离。最小安全操作距离应符合以下表的规定。

表2.1在建工程(含脚手架具)的外侧边缘与外电架空线路之间的最小安全操作距离
