MP喷墨打印机操作手册

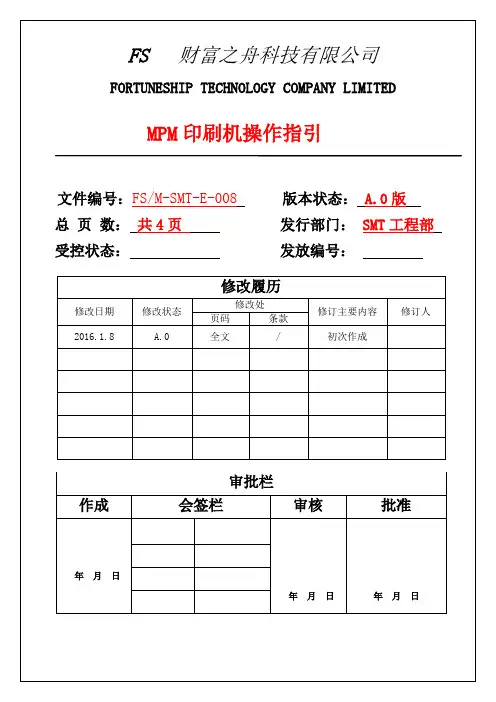

FS 财富之舟科技有限公司

FORTUNESHIP TECHNOLOGY COMPANY LIMITED

MPM印刷机操作指引

文件编号：FS/M-SMT-E-008 版本状态： A.0版

总 页 数： 共4页 发行部门： SMT工程部

受控状态： 发放编号：

修改履历

修改日期 修改状态 修改处 修订主要内容 修订人 页码 条款

2016.1.8 A.0 全文 / 初次作成

审批栏

作成 会签栏 审核 批准

年 月 日

年 月 日

年 月 日

FS FS/M-SMT-E-008 A REV.0-2016.01.08 保密级别：内部公开

2 / 4

MPM印刷机操作指引

1.0 目的

本作业规范提供MPM自动印刷机的操作方法与维护保养。

2.0 适用范围

本作业规范适用于公司MPM自动印刷机。

3.0 权责

3.1 工程部：

3.1.1 SMT工程师负责制定MPM自动印刷机操作规范。

3.1.2 SMT技术员负责完成设备的保养工作并填写《MPM印刷机保养记录表》。

3.1.2生产部：规范进行作业并填写《MPM印刷机开线前点检记录表》。

4.0 程序

4.1 锡膏的确认

4.1.1 依据《锡膏的使用和管理规范》，确认锡膏的回温有4-6小时。

4.1.2 确认锡膏已搅拌，机器搅2分钟，手工3分钟。

4.1.3 确认辅材酒精、擦网纸、搅拌刀。

4.2 设备的检查与清洁

4.2.1 检查机器内部有无其它物品影响机器工作。

4.2.2 清洁显示器屏幕并检查信号线，附图1。清洁两边滑轨平台，附图2。清洁工作平台，附图3。清洁传输轨道，夹边，顶PIN ，附图4。

绪 言

承蒙惠顾，购得DS-2100打印机。在使用本机前，请细阅

这本用户手册，以便能正确使用。并且请妥善保存这本手册，

万一有不了解或故障时，这本手册会带给您很大的帮助。

DS-2100打印机是得实集团与日本西铁城公司合作开发、

生产的超高速24针平推式票据打印机。

DS-2100采用高速打印头设计，打印宽度106列，打印速

度高达188汉字/秒，打印针寿命3亿次，前后两种平推式进

纸，1000万字符长寿命耐用大色带，GB18030中文大字符集

硬字库及多款防改写数字、半角英数字及八款条形码打印，

使DS-2100在硬件方面别具特色。

在软件方面，DS-2100秉承了得实系列打印机的高性能、

高兼容性，可兼容所有STAR、EPSON和OKI 打印机，方便的

自动撕纸功能、票据通功能、参数设置功能是得实打印机的

特色。

打印机针调整和断针自动补偿功能是得实打印机的专利

技术。

DS-2100设计精美、功能齐全、用途广泛，是税务、银行、

运输、医院、商业、POS系统等票据用户的极佳选择。 1目录

第1章 安装打印机.....................................1-1

1.1 开箱和检查......................................1-1

1.2 放置打印机......................................1-2

1.3 打印机部件......................................1-3

1.4 安装和更换色带盒................................1-5

1.5 打印机和主机连接................................1-8

1.6 连接电源........................................1-9

1.7 安装打印驱动程序...............................1-10

MP258/MP259对‎齐打印头方法‎

解决方法

如果规则的线‎条打印后没有‎对齐或打印效‎果不理想，请调整打印头‎位置。

注释 如果剩余墨水‎量不足，则打印头对齐‎页将不会正确‎地打印。 更换墨水不足‎的墨

盒(FINE Cartri‎dge)。

需要准备：一张A4或L‎etter尺‎寸的普通纸*

* 确保使用的纸‎张两面均洁白‎干净。 1. 确保电源已开‎启。

2. 在后端托盘中‎装入一张A4‎或Lette‎r尺寸的普通‎纸。

3. 轻轻地打开出‎纸托盘，并打开出纸托‎盘扩展架。

4. 打印打印头对‎齐页。

(1) 重复按 (维护)按钮直至出现‎u(小写字母“u”)。

(2) 按黑白或彩色‎按钮。

将打印打印头‎对齐页。 须知

 请勿触摸打印‎头对齐页上的‎任何打印部分‎。

 请注意不要弄‎脏打印头对齐‎页。 如果打印头对‎齐页脏污或皱‎褶，可能无法正确‎扫描。

5. 扫描打印头对‎齐页以调整打‎印头位置。

(1) 将打印头对齐‎页装入到稿台‎玻璃上。 将打印头对齐‎页的打印面向‎下装入，并将该页左上‎角的标记 与对准标记

对齐。

(2) 轻轻地关闭文‎档盖板，确保发光二极‎管显示屏上显‎示U(大写字母“U”)，然后按黑白或‎彩色按钮。

本机开始扫描‎打印头对齐页‎，并且将自动调‎整打印头位置‎。

打印头位置调‎整完成时，发光二极管显‎示屏返回至复‎印待机模式。 取出稿台玻

璃‎上的打印头对‎齐页。

须知

 打印头位置调‎整完成之前，请勿打开文档‎盖板或移动已‎装入的打印头‎对齐页。

 如果调整打印‎头位置失败，发光二极管显‎示屏上将出现‎错误代码。

按停止/重置按钮清除‎错误，然后确认以下‎各项。

- 稿台玻璃和打‎印头对齐页没‎有污迹。

- 打印头对齐页‎的打印面向下‎放置在正确位‎置

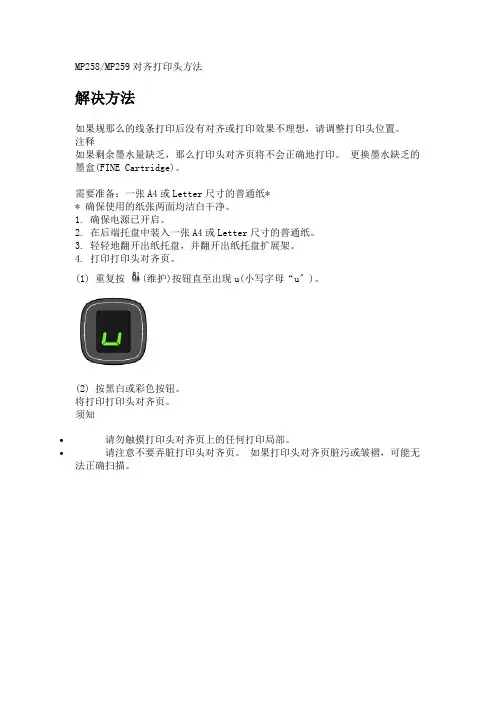

MP258/MP259对齐打印头方法

解决方法

如果规那么的线条打印后没有对齐或打印效果不理想，请调整打印头位置。

注释

如果剩余墨水量缺乏，那么打印头对齐页将不会正确地打印。 更换墨水缺乏的墨盒(FINE Cartridge)。

需要准备：一张A4或Letter尺寸的普通纸*

* 确保使用的纸张两面均洁白干净。

1. 确保电源已开启。

2. 在后端托盘中装入一张A4或Letter尺寸的普通纸。

3. 轻轻地翻开出纸托盘，并翻开出纸托盘扩展架。

4. 打印打印头对齐页。

(1) 重复按 (维护)按钮直至出现u(小写字母“u〞)。

(2) 按黑白或彩色按钮。

将打印打印头对齐页。

须知

• 请勿触摸打印头对齐页上的任何打印局部。

• 请注意不要弄脏打印头对齐页。 如果打印头对齐页脏污或皱褶，可能无法正确扫描。

5. 扫描打印头对齐页以调整打印头位置。

(1) 将打印头对齐页装入到稿台玻璃上。

将打印头对齐页的打印面向下装入，并将该页左上角的标记 与对准标记

对齐。

(2) 轻轻地关闭文档盖板，确保发光二极管显示屏上显示U(大写字母“U〞)，然后按黑白或彩色按钮。

本机开场扫描打印头对齐页，并且将自动调整打印头位置。

打印头位置调整完成时，发光二极管显示屏返回至复印待机模式。 取出稿台玻璃上的打印头对齐页。

须知

• 打印头位置调整完成之前，请勿翻开文档盖板或移动已装入的打印头对齐页。

• 如果调整打印头位置失败，发光二极管显示屏上将出现错误代码。

按停顿/重置按钮去除错误，然后确认以下各项。

- 稿台玻璃和打印头对齐页没有污迹。

- 打印头对齐页的打印面向下放置在正确位置
