参考资料 SQ2041型货车变速器的设计
开题报告
一、 综述
1.研究现状：
在过去的五年中，国内重型汽车经历了从强势猛增到平稳增长的过程，为重型汽车变速箱行业提供了良好的发展机遇，业内大多数企业都取得了令人鼓舞的经营业绩，产品销量、利税指标、技术改造投入等成倍增长。尤其是几家规模较大的专业变速箱企业，经过市场竞争的严峻考验，在完成了对引进技术的消化吸收形成自身的核心竞争力之后，恰逢市场需求量大幅度攀升，实现了快速扩产上量，跨越式的发展。但是，随着大吨位、多轴车的热销及解放奥威重卡的上市，重型汽车市场呈现出结构上的重大变化。重型汽车变速箱行业如何适应复杂多变的市场，得以持续发展，则需要重新思考发展战略。
目前，国内生产重型货车变速箱的企业主要有一汽、东风和斯太尔三家，但受国家宏观政策影响非常明显，用车环境发生了很大变化。车型上由小吨位向大吨位转变，多轴车上升明显；牵引车、自卸车等车型销量上升迅猛，改变了过去市场的车型结构。与此相应，大扭矩、多档位变速箱占据了市场主导地位。
从产品角度上讲，国内目前的重型变速箱产品可分为四大类，根据引进技术的国别和采用的技术标准不同可称之为：北美系、欧洲系、日系及由日系衍生的其他产品。实际产能已超过35万台，基本与国内市场需求量相当。
其中以伊顿技术为背景的两大变速箱强势增长，富勒占国内15t以上重型汽车85%的市场，2007年上半年的月产量已超过前几年的年产量，全年的销售收入将超过20亿元；新近挂牌的一汽伊顿，总投资1亿美元，将推出伊顿在全球畅销的和最新研制成功的变速箱，产品5-10个档位、7个系列600多个品种、高低端两个平台，其市场竞争能力将会跃居行业之首。
以ZF为技术背景的湛江变速箱，占据高档大型货车市场份额的70%，但由于种种原因，产量有限。 word文档整理分享
参考资料 以日产柴技术为基础的大同变速箱其性能价格比由于其他产品，得到市场的广泛认可，目前7挡120箱热销，9挡、13挡箱具有很强的竞争力，2007年各种规格的变速箱会形成15万台的产能。
第一节 概 述
变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步，爬坡，转弯，
加速等各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机再最有利工况范围
内工作。变速器设有空挡和倒挡。需要时变速器还有动力输出功能。
变速器由变速传动机构和操纵机构组成。
对变速器如下基本要求.
1）保证汽车有必要的动力性和经济性。
2）设置空挡，用来切断发动机动力向驱动轮的传输。
3）设置倒档，使汽车能倒退行驶。
4）设置动力输出装置，需要时能进行功率输出。
5）换挡迅速，省力，方便。
6）工作可靠。汽车行驶过程中，变速器不得有跳挡，乱挡以及换挡冲击等现象发生。
7）变速器应当有高的工作效率。
8）变速器的工作噪声低。
除此以外，变速器还应当满足轮廓尺寸和质量小，制造成本低，维修方便等要求。
满足汽车有必要的动力性和经济性指标，这与变速器的档数，传动比范围和各挡传动比有关。
汽车工作的道路条件越复杂，比功率越小，变速器的传动比范围越大。
在原变速传动机构基础上，再附加一个副箱体，这就在结构变化不大的基础上，达到增
加变速器挡数的目的。近年来，变速器操纵机构有向自动操纵方向发展的趋势。
第二节 变速器传动机构布置方案
机械式变速器因具有结构简单，传动效率高，制造成本低和工作可靠等优点，在不同形
式的汽车上得到 广泛应用。
一.传动机构布置方案分析
变速器传动机构有两种分类方法。根据前进挡数的不同，有三，四，五和多挡变速器 。
根据轴的形式不同，分为固定轴式和旋转轴式（常配合行星齿轮传动）两类。固定轴式又分
为两轴式，中间轴式，双中间轴式变速器。固定轴式应用广泛，其中两轴式变速器多用于发
动机前置前轮驱动的汽车上，中间轴式变速器 多用于发动机前置后轮驱动的汽车上。旋转
轴式主要用于液力机械式变速器。与中间轴式变速器比较，两轴式变速器有结构简单，轮廓
尺寸小，布置方便，中间挡位传动效率高和噪声低等优点。因两轴式变速器不能设置直接挡，

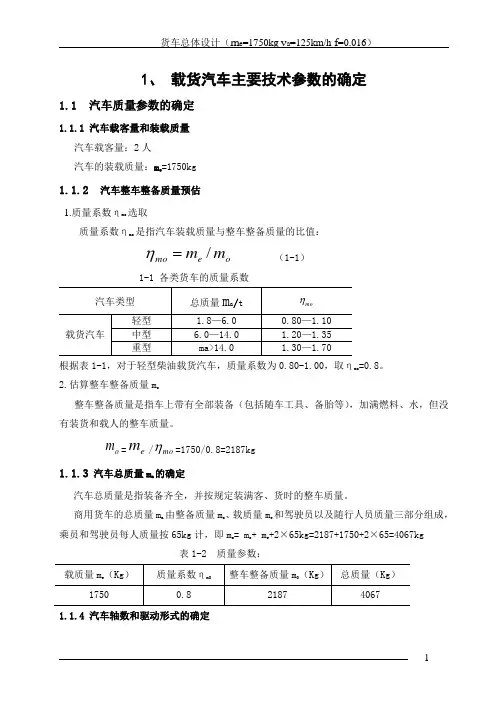

货车总体设计（me=1750kg va=125km/h f=0.016）
1
1、 载货汽车主要技术参数的确定
1.1 汽车质量参数的确定
1.1.1 汽车载客量和装载质量
汽车载客量：2人
汽车的装载质量：me=1750kg
1.1.2 汽车整车整备质量预估
1.质量系数ηmo选取
质量系数ηmo是指汽车装载质量与整车整备质量的比值：
oemomm/ （1-1）
1-1 各类货车的质量系数
汽车类型 总质量ma/t mo
载货汽车
轻型 1.8—6.0 0.80—1.10
中型 6.0—14.0 1.20—1.35
重型 ma>14.0 1.30—1.70
根据表1-1，对于轻型柴油载货汽车，质量系数为0.80-1.00，取ηmo=0.8。
2.估算整车整备质量mo
整车整备质量是指车上带有全部装备（包括随车工具、备胎等），加满燃料、水，但没有装货和载人的整车质量。
om=em/mo=1750/0.8=2187kg
1.1.3 汽车总质量ma的确定
汽车总质量是指装备齐全，并按规定装满客、货时的整车质量。
商用货车的总质量ma由整备质量mo、载质量me和驾驶员以及随行人员质量三部分组成，乘员和驾驶员每人质量按65kg计，即ma= mo+ me+2×65kg=2187+1750+2×65=4067kg
货车总体设计

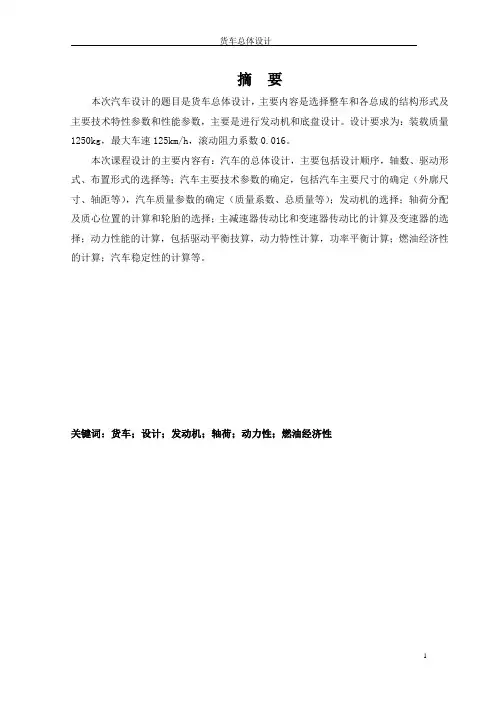

1 摘 要
本次汽车设计的题目是货车总体设计，主要内容是选择整车和各总成的结构形式及主要技术特性参数和性能参数，主要是进行发动机和底盘设计。设计要求为：装载质量1250kg，最大车速125km/h，滚动阻力系数0.016。
本次课程设计的主要内容有：汽车的总体设计，主要包括设计顺序，轴数、驱动形式、布置形式的选择等；汽车主要技术参数的确定，包括汽车主要尺寸的确定（外廓尺寸、轴距等），汽车质量参数的确定（质量系数、总质量等）；发动机的选择；轴荷分配及质心位置的计算和轮胎的选择；主减速器传动比和变速器传动比的计算及变速器的选择；动力性能的计算，包括驱动平衡技算，动力特性计算，功率平衡计算；燃油经济性的计算；汽车稳定性的计算等。
关键词：货车；设计；发动机；轴荷；动力性；燃油经济性
货车总体设计
2 1 汽车的总体设计
1.1汽车总体设计的一般顺序
(1)调查研究与初始决策；其任务是选定设计目标，并制定产品设计工作方针及设计原则，调查研究的内容应包括：老产品在服役中的表现及用户意见；当前本行业与相关行业的技术发展，特别是竞争对手的新产品与新技术；材料、零部件、设备和工具等行业可能提供的条件；本企业在科研、开发及生产方面所取得的新成果等等，它们对新产品设计是很有价值的。
(2)总体方案设计；其任务是根据领导决策所选定的目标及对开发目标制定的工作方针、设计原则等主导思想提出移车设想，因此又称为概念设计或构思设计。为此要绘制不同的总体方案图（比例为1 ：10 ）供选择。在总体方案图上进行初步布置和分析，对主要总成只画出大轮廓而突出各方案间的主要差别，使方案对比简明清晰。经过方案论证选出其中最佳者。
