土方开挖边坡支护施工方案

土方开挖及边坡支护施工方案

第一章 编制依据 2

第二章 工程概况 2

第三章 工程地质条件 3

第四章 施工工艺 3

第五章 安全管理措施 9

第一章 编制依据

1、《建筑基坑土钉支护技术规程》；

2、《建筑地基基础工程施工质量验收规范》（GB50202-2002）

3、《混凝土结构工程施工质量验收规范》（GB50204-2002）

4、《建筑地基处理技术规范》（JGJ79-2002）

5、《锚杆喷射混凝土支护技术规范》（GB50086-2001）

6、《建筑基坑支护技术规程》（JGJ120-99）

7、《建筑边坡工程技术规范》（GB50330-2002） 8、《建筑施工安全检查标准》（JGJ59-99）

第二章 工程概况

本工程位于长沙经济技术开发区漓湘路与星沙大道交汇处东北角，红线占地面积约40亩，地下室为整体地下室一层，地上1#栋32层、2#栋33层、3#栋33层、幼儿园3层。

基坑开挖深度约5m，基坑放坡比例为1：0.35。本工程基坑东、南、北向采用土钉墙式护壁，西向采用人工挖孔桩护壁（详见人工挖孔护壁桩施工方案）。

土方开挖采用机械大开挖形式，人工配合清除基底预留土层。机械挖土方量约8.35万立方米，人工挖土方量约0.17万立方米。

第三章 工程地质条件

依据本工程勘察单位提供《岩土工程详细勘察报告》，场地内揭露地质情况为第一层土：杂填土，红褐色，松散，湿，回填年代超过十年，已完成自重固结，均匀性差，承载力低；第二层土：粘性土，红褐色，硬塑，稍湿，含铁锰结核，系泥质粉砂岩残积而成，含少量石英细粒，摇震无反应，切面稍具光滑，韧性中等，干强度中等，均匀性较差，中等压缩性，层厚不均匀，分布也极不均匀；本工程地下水位在基坑底部以下很深位置，不需考虑地下水对基坑安全影响。

第四章 施工工艺

1、根据建设单位提供总平面图及规划坐标点和绝对标高，放好坡顶线、坡底线及标高控制点。

时代星城二期 基坑开挖及边坡支护施工方案

湖南星大建设集团股份有限公司 第 1 页 共 10 页

目 录

第一章 编制依据 ················ 2

第二章 工程概况 ················ 2

第三章 工程地质条件 ·············· 3

第四章 施工工艺 ················ 3

第五章 安全管理措施 ·············· 9

时代星城二期 基坑开挖及边坡支护施工方案

湖南星大建设集团股份有限公司 第 2 页 共 10 页 第一章 编制依据

1、《建筑基坑土钉支护技术规程》；

2、《建筑地基基础工程施工质量验收规范》（GB50202-2002）

3、《混凝土结构工程施工质量验收规范》（GB50204-2002）

4、《建筑地基处理技术规范》（JGJ79-2002）

5、《锚杆喷射混凝土支护技术规范》（GB50086-2001）

6、《建筑基坑支护技术规程》（JGJ120-99）

7、《建筑边坡工程技术规范》（GB50330-2002）

8、《建筑施工安全检查标准》（JGJ59-99）

第二章 工程概况

本工程位于长沙经济技术开发区漓湘路与星沙大道交汇处东北角，红线占地面积约40亩，地下室为整体地下室一层，地上1#栋32层、2#栋33层、3#栋33层、幼儿园3层。

基坑开挖深度约5m，基坑放坡比例为1：0.35。本工程基坑东、南、北向采用土钉墙式护壁，西向采用人工挖孔桩护壁（详见人工挖孔护壁桩施工方案）。

土方开挖采用机械大开挖形式，人工配合清除基底预留土层。机械挖土方量约8.35万立方米，人工挖土方量约0.17万立方米。

时代星城二期 基坑开挖及边坡支护施工方案

第 1 页 共 10 页

目 录

第一章 编制依据 ················ 2

第二章 工程概况 ················ 2

第三章 工程地质条件 ·············· 3

第四章 施工工艺 ················ 3

第五章 安全管理措施 ·············· 9

时代星城二期 基坑开挖及边坡支护施工方案

第 2 页 共 10 页 第一章 编制依据

1、《建筑基坑土钉支护技术规程》；

2、《建筑地基基础工程施工质量验收规范》（GB50202-2002）

3、《混凝土结构工程施工质量验收规范》（GB50204-2002）

4、《建筑地基处理技术规范》（JGJ79-2002）

5、《锚杆喷射混凝土支护技术规范》（GB50086-2001）

6、《建筑基坑支护技术规程》（JGJ120-99）

7、《建筑边坡工程技术规范》（GB50330-2002）

8、《建筑施工安全检查标准》（JGJ59-99）

第二章 工程概况

本工程位于长沙经济技术开发区漓湘路与星沙大道交汇处东北角，红线占地面积约40亩，地下室为整体地下室一层，地上1#栋32层、2#栋33层、3#栋33层、幼儿园3层。

基坑开挖深度约5m，基坑放坡比例为1：0.35。本工程基坑东、南、北向采用土钉墙式护壁，西向采用人工挖孔桩护壁（详见人工挖孔护壁桩施工方案）。

土方开挖采用机械大开挖形式，人工配合清除基底预留土层。机械挖土方量约8.35万立方米，人工挖土方量约0.17万立方米。

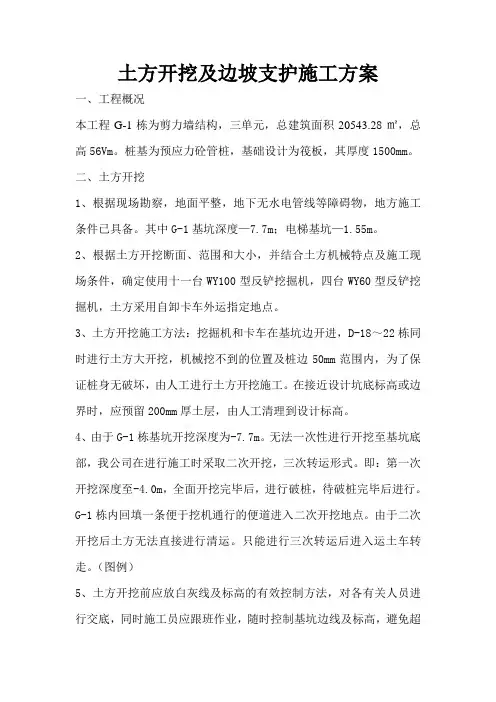

土方开挖及边坡支护施工方案

一、工程概况

本工程G-1栋为剪力墙结构，三单元，总建筑面积20543.28㎡，总高56Vm。桩基为预应力砼管桩，基础设计为筏板，其厚度1500mm。

二、土方开挖

1、根据现场勘察，地面平整，地下无水电管线等障碍物，地方施工条件已具备。其中G-1基坑深度—7.7m；电梯基坑—1.55m。

2、根据土方开挖断面、范围和大小，并结合土方机械特点及施工现场条件，确定使用十一台WY100型反铲挖掘机，四台WY60型反铲挖掘机，土方采用自卸卡车外运指定地点。

3、土方开挖施工方法：挖掘机和卡车在基坑边开进，D-18～22栋同时进行土方大开挖，机械挖不到的位置及桩边50mm范围内，为了保证桩身无破坏，由人工进行土方开挖施工。在接近设计坑底标高或边界时，应预留200mm厚土层，由人工清理到设计标高。

4、由于G-1栋基坑开挖深度为-7.7m。无法一次性进行开挖至基坑底部，我公司在进行施工时采取二次开挖，三次转运形式。即：第一次开挖深度至-4.0m，全面开挖完毕后，进行破桩，待破桩完毕后进行。G-1栋内回填一条便于挖机通行的便道进入二次开挖地点。由于二次开挖后土方无法直接进行清运。只能进行三次转运后进入运土车转走。（图例）

5、土方开挖前应放白灰线及标高的有效控制方法，对各有关人员进行交底，同时施工员应跟班作业，随时控制基坑边线及标高，避免超

挖。

6、挖机开挖前，首先向操作人员现场进行技术交底，另外请求打桩队在现场将桩位技术交底给施工单位，把高桩和低桩做好标记，预防操作机械因标记不明而受破坏。其次开挖前，施工单位用竹杆插入高桩位置，做好明显标记，保证桩位不受机械破坏。

7、基坑边坡采用1：0.4放坡。

三、降水井

1、由于地下室地下水位比较高，且随着施工的进行，百合园住宅及车库为保证结构安全及基础施工进行，必须采取有效措施进行降水。

2、地下水位降水深度应基本保持在基坑地槽面下约500mm处。以能保证基坑清槽及地下室结构顺利施工为宜，水位下降过大会影响地基持力层土体结构的变化而降低了地基持力层承载能力，所以应定期测量井内水位的标高，通过控制抽水量调节地下水位。
