上汽大众零件号命名规则
在汽车生产过程中,每个零件都有一个独特的零件号,用于标识和追踪该零件
的信息。
上汽大众作为中国领先的汽车制造商,也有自己独特的零件号命名规则。
上汽大众的零件号由一系列数字和字母组成,具有以下特点:
1. 产品类别识别:零件号的首位数字代表了该零件所属的产品类别。
比如,1
开头的数字可以表示发动机相关的零件,2开头的数字可以表示车身相关的零件,
3开头的数字可以表示底盘相关的零件,依此类推。
2. 系统子系统识别:零件号的第二和第三位数字组合用于识别零件所属的系统
和子系统。
不同的系统和子系统都有不同的数字代码,使得零件号更加具体和清晰。
3. 设计变体识别:某些零件可能有不同的设计变体,此时零件号中的第四位数
字通常用于识别这些变体。
通过这样的命名规则,用户可以很容易地找到所需的具体设计。
4. 功能和特性识别:零件号的后续数字和字母组合通常用于标识零件的功能和
特性。
这些标识可以包括零件的尺寸、材料、功能等,确保零件的选择和安装更加准确和便捷。
通过上述的零件号命名规则,上汽大众可以实现对零件的准确识别和管理。
同时,这样的规则也使得用户能够更加轻松地找到需要的零件,并确保零件的适配和质量。
总之,上汽大众零件号的命名规则是一套清晰、具体且易于理解的系统,为用
户提供了准确的零件识别和选择。
这样的规则不仅简化了零件管理过程,还为用户提供了更好的购买和维修体验。
大众配件编号解密解读大众汽车编码规律大众系列全部零件被分成10个主组,每个主组分成若干个子组,以对应轿车上的相应部件组零件号由9位数字构成,有时会有在9位加A,B等等附加码,附加码通常表示型号的改进,材料的更新等。
前3位表示车型或大的机组号(如发动机、变速器);第4位表示主组号,第5、6位表示子组号,最后3位表示零件的实际数字代码。
例如:“4B0 698 151 K”,4B0一般在帕萨特B5,B6上使用, 第4位“6”表示"刹车系统",第5,6位"98"表示“刹车片、修包”,第7-9位,会根据产品的变化而不同,例如本编码“151”,表示“刹车片,前轮”,如果是“刹车片,后轮”,就是“451”,因此我们可以得出的结论是:该编码可以用于帕萨特B5,B6的制动系零件,是前刹车片。
主组号子组号主要包括1:发动机00短机、整机03缸体、缸盖、气门室、通风管、油底壳、曲轴后油封05曲轴、飞轮、连杆瓦(小瓦)、曲轴皮带轮07活塞、活塞环09凸轮轴、正时皮带、时规盖、进排气门、皮带轮、涨紧器15机油泵、机油滤芯、机油尺、曲轴前油封21水泵、水箱、节温器、水管、风圈27柴油泵、燃油储备器29化油器、空气滤芯、进气歧管33节气门、空气流量计、燃油分配泵、怠速阀、喷油嘴、油压调节器、空滤总成、进气系统41离合器、离合器压盘、离合器片、分离轴承45转向助力泵、涡轮增压器、增压空气冷却器98发动机上下修包、曲轴瓦(大瓦)、活塞环、止推瓦99发动机支架、机脚胶垫2:燃油系统01燃油箱、燃油泵、燃油滤芯、燃油管53排气管、三元催化器60冷凝器、空调压缩机、空调管3:变速箱00变速箱总成01变速箱壳体11变速箱驱动轴、换档拨叉21自动变速箱壳体23前进和倒档离合器、同步器、变扭器(液力耦合器)、轴、齿轮25变速箱电脑、阀体、变速箱滤芯、变速箱油底壳99变速箱支架、元宝梁4:前悬挂07半轴、内外球笼、控制臂、车轮轴承09差速器、主传动轴、转速传感器11前桥、平衡杆12减震器及附件19转向拉杆、球头、方向盘22转向机、转向机油管、转向柱5:后悬00后桥01刹车鼓、车轮轴承11后桥、减震器、减震器附件13后减震器6:刹车系统01车轮09刹车蹄片、刹车拉线11刹车总泵、刹车油管12蓄压器、真空助力泵14ABS泵及附件15刹车盘、刹车片16蓄压器、水平调节阀98刹车片、修包7:操纵系统11手刹、换档机构、风门拉线13自动变速箱换档机构21踏板、拉线、离合器总泵、分泵8:车身件00车身03纵梁、车底护板、备胎底槽、车轮框架05车身前端构件、盖板07前后保险杠及附件09车轮护板、车轮罩、后翼子板、油箱盖、ABC柱13行李箱隔板、支架17车顶、天窗19空调、通风装置、热交换器、暖水阀20干燥瓶、空调真空系统、风口、温度传感器21前翼子板、翼子板内衬23发动机盖及附件、机盖锁27行李箱盖、后备箱锁31前门及附件33后门及附件37前车门锁、把手、玻璃升降器39后车门锁、把手、玻璃升降器45全车玻璃(汽车设计网)53车门饰条、导风栅、鬼脸、牌照板57仪表台、手套箱、后视镜、安全带、遮阳板、烟灰缸、杂物盒62吸门泵(门锁控制泵)63地毯、副仪表台、油箱底护板、隔热板、吸音垫、67门内饰板、门立柱护板、车顶内衬80/81前排座椅及附件85后排座椅及附件9:电气装置03发电机及附件、发电机皮带、发电机皮带涨紧轮05分电器、点火锁芯、高压线圈、点火放大器、火花塞06氧传感器、爆震传感器、发动机电脑、汽油泵、曲轴位置传感器11启动机15电瓶19仪表总成、油压开关、温度传感器、点烟器、油浮子、倒车灯开关27转速传感器、ABS传感器、过压保护继电器37继电器、保险41前大灯、雾灯、保险盒43牌照灯45后尾灯、刹车灯47阅读灯、照明灯49侧转向灯51喇叭53转向灯、防盗系统、转向和雨刷组合开关55雨刮器、雨刷电机;汽车设计网57里程表59电子扇、玻璃升降开关、后视镜调节开关、水温开关71全车线束。
大众(含奥迪,skoda)零部件编号规则所有大众奥迪零部件都被划分为10个主组,它们依次对应着轿车的部件组,每一个主组又被划分为若干个子组,子组数目因尺寸和结构不同而异,在主组和子组里的备件是以结构顺序列出编号的。
零件号由一个9位数字组构成。
前3位数通常表示机组和车型,但像发动机,变速器和点火系统这样的涉及到单一总成的零件号除外,第4位数通常表示主组号,后面第5和第6位数表示子组号,最后3位数表示零件的实际数字号码,零件的改动将通过1个或2个字母在零件号的第10和第11位上标明。
对带有颜色件是通过3个数字或数字与字母的组合来标记颜色的。
例如:35A885805AZQ6(型号规格)(主组)(子组)(零件标号)(变更字母)(颜色标记)35A是项目号;885是后排座椅;805A是后排靠背面套,更改了一次更改编号标记是A;ZQ6是色号值得一提的是,前-后-左-右-的标志总是行车方向为准给出,若一零件左右对称,则通常尾数是奇数时表示左侧件,偶数时表示右侧件。
丰田零件编码规则一般是由10-12位的数字构成,一般来说前五位是代表是什么零件,如04111就代表大修包,后五位为车型如04111-46065就是皇冠3.0的大修包,最后两位一般来说是代表颜色。
从编码的第一位就可以区分这是哪一类的配件:0:修理件1:发动机配件,如13101,就是活塞2:发动机附件,如发电机,马达,化油器之类的3:离合或变速箱箱传动类配件4:底盘配件,如悬挂-方向机,球头之类的5、6:外观、内饰类7:装饰件,饰条,防撞胶8:灯具及电器类9:都是些小xx,油封轴承垫圈之类的例如:前5位为此零件的类别,后5位为该零件所运用在车型比如23300-33010,23xxx代表燃油系统,33xxx代表车型,例如CAMRY。
本田汽车零件编号规则分组号:10→19表示发动机及其附件总成零部件分组号:20→29表示驱动系统及其传动部件总成分组号:30→39表示底盘系统机构部件总成及零件分组号:40→49表示车身覆盖件及其结构部件总成分组号:50→59表示车身附件及其总成零部件分组号:60→69表示车内气温调节控制部件总成分组号:70→79表示车内装饰总成及其零部件分组号:80→89表示汽车电器及其仪表部件总成例如:04711-SV4-A01ZZ这是本田某汽车零件编码,前面的五位描述零件类别,一般情况下这个号都是固定的,比如大灯:33101或33151;中间的三位是说车型,同一车型里外观件和发动机件的编码是不同的,比如SV4就是93-96年出的本田雅阁,如果是发动机件的话就会是P0A什么的;最后面的五位其实是两个部分,"A01"说的是年款,或者是用来区别做过改动的配件,而最后的“ZZ”只是用在外观件或有颜色覆盖的装饰件上,“ZZ”就是底漆,实物上是灰色的一层喷漆,而没有“ZZ”的就可能是黑色的,打个比方:xx2.4(CM5)车门上的防撞条的后二位就代表了颜色,“ZA”,“ZB”或者“ZC”。
德国大众零件号编排规则全部零件被分成10个主组每个主组分成若干个子组,以对应轿车上的相应部件组零件号由9位数字构成;前3位表示车型或大的机组号(如发动机、变速器)第4位表示主组号,第5、6位表示子组号,最后3位表示零件的实际数字代码。
零件的更改通过1个或2个字母排在零件后的第10位和第11位标明,对于带有颜色的零件通过3个数字或数字与字母的组合代码列在零件后来标明颜色。
例如:4B:车型.0:附加信息位8:主组07:子组103:零件BA:变更字母7DL:颜色号(黑色)五:主组定义1、发动机、离合器2、燃油、排气、空调泵3、变速箱4、前轴、差速器、转向系统5、后轴6、车轮、制动系统7、操作系统8、车身部件9、电气系统0、附件主组号子组号主要包括1:发动机00短机、整机03缸体、缸盖、气门室、通风管、油底壳、曲轴后油封05曲轴、飞轮、连杆瓦(小瓦)、曲轴皮带轮07活塞、活塞环09凸轮轴、正时皮带、时规盖、进排气门、皮带轮、涨紧器15机油泵、机油滤芯、机油尺、曲轴前油封21水泵、水箱、节温器、水管、风圈27柴油泵、燃油储备器29化油器、空气滤芯、进气歧管33节气门、空气流量计、燃油分配泵、怠速阀、喷油嘴、油压调节器、空滤总成、进气系统41离合器、离合器压盘、离合器片、分离轴承45转向助力泵、涡轮增压器、增压空气冷却器98发动机上下修包、曲轴瓦(大瓦)、活塞环、止推瓦99发动机支架、机脚胶垫2:燃油系统01燃油箱、燃油泵、燃油滤芯、燃油管53排气管、三元催化器60冷凝器、空调压缩机、空调管3:变速箱00变速箱总成01变速箱壳体11变速箱驱动轴、换档拨叉21自动变速箱壳体23前进和倒档离合器、同步器、变扭器(液力耦合器)、轴、齿轮25变速箱电脑、阀体、变速箱滤芯、变速箱油底壳99变速箱支架、元宝梁4:前悬挂07半轴、内外球笼、控制臂、车轮轴承09差速器、主传动轴、转速传感器11前桥、平衡杆12减震器及附件19转向拉杆、球头、方向盘22转向机、转向机油管、转向柱5:后悬00后桥01刹车鼓、车轮轴承11后桥、减震器、减震器附件13后减震器6:刹车系统01车轮09刹车蹄片、刹车拉线11刹车总泵、刹车油管12蓄压器、真空助力泵14ABS泵及附件15刹车盘、刹车片16蓄压器、水平调节阀98刹车片、修包7:操纵系统11手刹、换档机构、风门拉线13自动变速箱换档机构21踏板、拉线、离合器总泵、分泵8:车身件00车身03纵梁、车底护板、备胎底槽、车轮框架05车身前端构件、盖板07前后保险杠及附件09车轮护板、车轮罩、后翼子板、油箱盖、ABC柱13行李箱隔板、支架17车顶、天窗19空调、通风装置、热交换器、暖水阀20干燥瓶、空调真空系统、风口、温度传感器21前翼子板、翼子板内衬23发动机盖及附件、机盖锁27行李箱盖、后备箱锁31前门及附件33后门及附件37前车门锁、把手、玻璃升降器39后车门锁、把手、玻璃升降器45全车玻璃(汽车设计网)53车门饰条、导风栅、鬼脸、牌照板57仪表台、手套箱、后视镜、安全带、遮阳板、烟灰缸、杂物盒62吸门泵(门锁控制泵)63地毯、副仪表台、油箱底护板、隔热板、吸音垫、67门内饰板、门立柱护板、车顶内衬;汽车设计网80/81前排座椅及附件85后排座椅及附件9:电气装置03发电机及附件、发电机皮带、发电机皮带涨紧轮05分电器、点火锁芯、高压线圈、点火放大器、火花塞06氧传感器、爆震传感器、发动机电脑、汽油泵、曲轴位置传感器11启动机15电瓶19仪表总成、油压开关、温度传感器、点烟器、油浮子、倒车灯开关27转速传感器、ABS传感器、过压保护继电器37继电器、保险41前大灯、雾灯、保险盒43牌照灯45后尾灯、刹车灯47阅读灯、照明灯49侧转向灯51喇叭53转向灯、防盗系统、转向和雨刷组合开关55雨刮器、雨刷电机;汽车设计网57里程表59电子扇、玻璃升降开关、后视镜调节开关、水温开关71全车线束10:工具等12千斤顶、随车工具18油底壳护板35收录机、天线、扬声器56/76油漆。

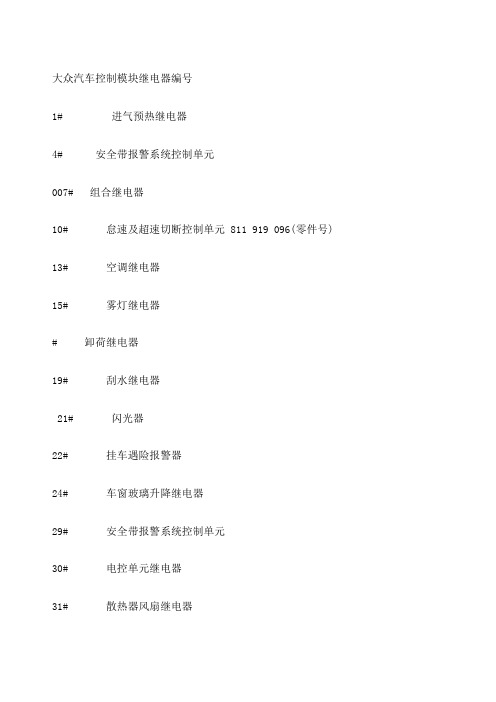

大众汽车控制模块继电器编号1# 进气预热继电器4# 安全带报警系统控制单元007# 组合继电器10# 怠速及超速切断控制单元 811 919 096(零件号) 13# 空调继电器15# 雾灯继电器# 卸荷继电器19# 刮水继电器21# 闪光器22# 挂车遇险报警器24# 车窗玻璃升降继电器29# 安全带报警系统控制单元30# 电控单元继电器31# 散热器风扇继电器33# 前灯清洗系统继电器38# 冷却水泵继电器.乘客室通风系统41# 触媒警示继电器42# 冷却液不足指示继电器42A# 冷却液不足指示继电器44# 催化反映器报警控制单元47# 自动预热过程控制继电器51# 喇叭继电器53# 喇叭继电器60# 预热塞继电器61# 超速切断控制单元继电器67# 油泵继电器72# 后窗刮水器和洗涤器继电器78# ABS液压泵继电器79# ABS继电器80# 汽油泵继电器(大众面包车)82# 怠速控制提升控制单元83# 电动坐椅自由轮锁止机构继电器85# ABS液压泵继电器.ABS电磁阀继电器87# ABS锁定控制继电器91# 燃油泵启动控制单元94# 暖风.A/C继电器99# 可调整时间间歇/喷水继电器100# 二次空气泵继电器# 预热塞继电器111# 二次空气辅助泵控制继电器114# 暖风.蒸发器继电器# 怠速提升继电器126# 启动锁止继电器137# 预热塞系统和柴油发动机的控制器140# 空调继电器(大众面包车)147# 压缩机切断继电器150# 启动锁止.倒车灯继电器151# 后雾灯继电器.挂车牵引继电器167# 燃油泵继电器175# 启动锁止.倒车灯继电器186# 启动机锁止继电器(防盗报警系统,PASSAT) 208# 油泵继电器212# 燃油泵继电器(4缸红旗)213# 卸荷继电器214# 风扇继电器215# 燃油泵继电器(5缸奥迪)216# 启动预热继电器262# 怠速控制单元263# 油泵继电器271# 刮水继电器(5缸奥迪)272# 散热器风扇控制继电器(5缸奥迪) 285# 电动车窗升降控制单元296# 空调继电器309# 油压报警器316# 舒适控制单元317# 刮水/洗涤器间歇继电器363# 电动玻璃升降控制单元370# 散热器风扇继电器.二次空气继电器377# 刮水间歇继电器398# 空调切断继电器404# 燃料预供应继电器411# 中控锁继电器412# 点火线圈供电428# 发动机控制单元供电(宝来431# 中央门锁控制器449# 踏步灯继电器453# 刮水间歇继电器(奥迪100)J1 ——闪光继电器 21#J2 ——危险闪光继电器J4 ——喇叭继电器J5 ——雾灯继电器J6 ——稳压器(仪表内部 JEEDA)J8 ——停车加热继电器J9——可加热后玻璃继电器J17 ——燃油泵继电器J26 ——散热器风扇继电器J29 ——截止二极管(车门控制系统,典型应用在GOLF/BORA上)J31 ——清洗/雨刮-间歇继电器(JEEDA)J32 ——空调继电器 13#J39——大灯清洗装置继电器J44 ——电磁离合器继电器J48 ——后风窗除霜器继电器J49 ——电动燃油泵继电器2J52——火化塞继电器J53——起动机继电器J59 ——X触点卸荷继电器(JEEDA)J69 ——启动机继电器J81 ——进气歧管预热继电器(化油器车型装备)J99 ——可加热后视镜继电器J104——ABS控制单元(包括带EDS的)J105——ABS回油泵继电器J106——ABS电磁阀继电器J114——机油压力控制单元J119——多功能指示器(仪表内部组件)J123——灯泡控制器J126——新鲜空气鼓风机控制单元J130——超速切断控制器单元(仅仅用于USA规格捷达车型)J131——司机座椅加热控制单元J132——副司机座椅加热控制单元J135——散热器风扇第三级继电器J136——带记忆功能的座椅调节控制单元J138——散热器风扇启动控制单元J139——车窗升降和滑动天窗控制单元J140——延时关闭/内部照明控制单元J152——报警蜂鸣器J153——电磁离合器控制单元J162——加热控制单元(主要用于停车加热控制)J166——仪表照明放大器J189——自检系统控制单元J192——多点喷射控制单元(捷达王5V)J197——自动水平调节控制单元J201——保护二极管(空调系统压缩机保护)J207——启动锁止继电器(AUDI A6)(POLO 126#)J208——氧传感器加热控制单元J213——GRA控制单元J215——左侧可加热后座椅控制单元J216——右侧可加热后座椅控制单元J217——自动变速器控制单元J218——仪表板控制单元J219——倒车灯继电器J220——多点喷射发动机控制单元J226——启动锁止及倒车灯继电器(AT车)J234——安全气囊控制单元J236——SERVOTRONIC控制单元J243——油压和冷却液报警及转速表控制单元(仪表 JEEDA)J245——滑动车顶控制单元(主要用在GOLF/BORA上)J248——柴油直接喷射引擎控制单元J255——自动空调控制单元J262——后风窗电动卷帘控制单元J267——后视镜记忆功能控制单元J268——动力转向位置传感器J269——动力转向压力传感器J271——多点喷射供电继电器(编号428,主要用在GOLF/BORA上)J276——控制单元: 遥控/中央门锁J278——氧传感器加热器继电器J285——带显示器的控制单元,在仪表内(泛指仪表)J293——冷却风扇控制单元J299——二次空气喷射泵继电器(控制号100,主要用在GOLF/BORA上)J301——防盗控制单元(第二代防盗系统)/空调控制单元J317——供电—接线30的继电器J329——总线端供电继电器J338——节气门控制单元J345——拖车识别装置控制单元J347——超声波传感器控制单元J351——后视镜收缩功能控制单元J361——SIMOS控制单元(主要用在GOLF/BORA上)J362——防盗器控制单元(第三代防盗,仪表内部组件)J364——辅助加热装置控制单元J367——蓄电池监控控制单元J379——中央门锁以及防盗报警控制单元(主要用在GOLF/BORA上)J386——车门控制单元,司机一侧J387——车门控制单元,副司机侧J388——车门控制单元,左后车门J389——车门控制单元,右后车门J393——舒适系统中央控制单元(包含了车内监控功能主要用在GOLF/BORA/A4上)J400——刮水器马达控制单元J401——带CD光盘驱动器的导航控制系统的控制单元J403——水平高度调节系统压缩机继电器J412——车载电话控制单元J413——信号喇叭继电器J428——车距控制单元J429——中央门锁控制单元J431——大灯光线水平调整控制单元J445——燃油冷却泵继电器(TDI)J446——超声波倒车报警系统控制单元J448——4AV/4LV/4MV控制单元J453——多功能方向盘控制单元J489——无线电时钟接收器J492——四轮驱动控制单元(主要用在GOLF/BORA和早期A4上)J495——二次空气泵继电器(V8/TDI)J496——冷却泵辅助继电器J500——转向助力控制单元(电动助力转向系统POLO)J502——轮胎压力监控单元J503——带显示器的控制单元(用于收音机或者导航系统)J505——可加热风档玻璃控制单元J507——收音机R和语音输入控制单元J509——动力转向电机继电器J518——访问和启动授权控制单元J519——车载电源(电网)管理控制单元J521——副驾驶员侧带记忆功能的座椅调整装置的控制单元J522——带记忆的后部座椅调节控制单元J523——前部信息显示和操作单元的控制模块J525——数字式声音套件控制单元J526——电话/电子通讯系统控制单元J527——转向柱电子装置控制单元J528——天窗电子系统控制单元J533——数据总线诊断接口,在组合仪表内(支持自诊断的仪表系统)J536——增压空气冷却泵继电器(V8 TDI)J537——4MV的控制单元(喷射装置)J540——电动驻车制动器和手制动器控制单元J542——制动助力控制单元J545——二次空气喷射泵继电器(VR12)J546——行李箱盖开启控制单元J555——风扇控制器J559——交通信息控制单元J569——制动助力继电器J605——尾门控制单元J623——发动机控制单元J643——燃油预供应继电器(404#)J644——电源管理系统控制单元J648——左后信息显示和操作控制单元J649——右后信息显示和操作控制单元J655——蓄电池断开继电器J680——供电继电器1—总线端J681——供电继电器2—总线端J685——前部信息显示和操作单元的显示单元J690——左尾灯控制单元J691——右尾灯控制单元J692——尾门尾灯控制单元J693——尾门右侧尾灯控制单元J695——起动机继电器2J711——清洗液加热装置继电器J800——踏步灯继电器(POLO 449#)J801——左门踏步灯继电器(POLO 449#)J802——右门踏步灯继电器(POLO 449#)E87 ——空调控制和显示单01:发动机电子控制系统 41:柴油泵电子控制系统 02:自速箱电子控制系统 12:电子控制系统 22:所有车轮驱动电子控制系统 03:电子控制系统 14:悬挂系电子控制系统 24:牵引力电子控制系统 34:车身自动平电子控制系统 15:安全气袋 25:防盗控制系统 35: 45:车内镜 55:车大灯范围控制系统 17:仪表 09:电器附件 93:OBD-Ⅱ 00:读取故障代码-所有系统,或用地址代码选择车辆系统. 01:LT柴油和控制系统 25:LT防盗控制系统 81:LT 82:LT制动防抱死控制系统 83:LT转速表 84:LT辅助加热器 87:LT气袋/安全带张紧器 89:LT防撞板内饰操作通道 02:读取故障代码; 03:的检测; 04:基本设定; 05:清除故障代码; 15:备份代码; 06:结束输出; 07:代码; 08:读取数据流; 09:读取单个的测量值; 10:匹配; 11:注册程序.元。
大众系列汽车零部件编码的组成德国大众零件号是由14位构成的,主要由大类(主组)、小类(子组)、零件号、变更代码和颜色代码组成。
?1 2 34 5 67 8 910 1112 13 14一、大类(主组)车型、机组代码(1-3位)1、当该零件是发动机及变速箱件时,前三位为机组代码,一般情况下:026:代表四缸JW 发动机件034、035代表五缸RT、PR发动机件078:代表六缸ACZ发动机件077:代表八缸ABH发动机件012:代表五挡手动变速箱件2、当该件为除机组以外零件时,前3位代表车型代码,一般情况下,前三位为奇数时,代表左置方向盘车,为偶数时,代表右置方向盘车,具体如下:443:代表四缸、五缸车型447:代表AUDI200车型(德国大众原装车)4A0、4A1、4A5、4A9:代表C4V6车型441:代表AUDI 8 车型二、小类(子组)(4-6位)第四位数字大类1大类:发动机及燃油喷射系统.2大类:油箱及供油管路.排气系统及空调设备的制冷循环系统.3大类:变速箱4大类:前轴(前悬挂).差速器及转向系统5大类:后轴(前悬挂).差速器及转向系统6大类:车轮、刹车系统7大类:手操纵系统、脚踏板组8大类:车身、空调、暖风控制系统9大类:电器0大类:附件N大类:标准件第5、6位数字小类1大类:发动机及燃油喷射系统.100发动机或发动机总成103缸体、缸盖、缸头上布的通风软管、油底壳107活塞、活塞环109配气机构包括:进排气门、凸轮轴、正时齿轮、正时齿轮罩、皮带等115机油泵、机油滤清器、托架、油标尺121发动机的水冷却系统包括:水泵、散热器、进出水管、风扇等127燃油泵(化油器车用)、燃油储压器、连接软管129化油器及进气系统、包括空气滤清器、进气歧管等133喷射式发动机用的喷油器、燃油管路、冷起动阀、压力调节器、燃油计量阀(其中包括空气滤清器总成及空气计量阀)等141液压离合器(4、5缸通用)145动力转向液压泵198修理包包括:缸体密封件(包括:曲轴前后油封)缸头垫密片、活塞环、连杆、止推垫圈、轴瓦等199发动机悬置件2大类:油箱及供油管路.排气系统及空调设备的制冷循环系统.201供油系统包括:油箱、燃油管路、燃油滤清器及燃油泵253排气歧管及排气消音器260空调设备的制冷循环系统包括:蒸发器、膨胀阀、压缩机、冷凝器、制冷软管、高低压开关等298修理包包括:磁性离合器的一套附件等3大类:变速箱300 变速箱总成301 机械变速箱壳体和变速箱及发动机之间的连接部件311 4速和5速的变速箱所有齿轮、轴及换挡轴拨*等321 自动变速箱壳体322 自动变速箱前进、直接、倒档齿轮离合器、液压变矩器325阀体、自动变速箱的油滤器398 修理包包括:变速箱密封件修理包,一套密片等399 变速箱悬置件4大类:前轴(前悬挂).差速器及转向系统407导向控制臂及连接轴(驱动轴)、轮毂408差速器和齿轮组及自动变速箱和发动机相连接的壳体及连接件411 前悬挂包括:减震弹簧、稳定杆等412 前减震器419 涡轮涡杆转向器、方向盘、转向柱(不包括动力转向)422 动力转向机及液体容器和连接软管498修理包包括:一套密封件(包括驱动轴油)、差速器齿轮、车轮支承座等5大类:后轴(前悬挂).差速器及转向系统500 后桥及附件511 后悬置512 后减震器6大类:车轮、刹车系统609 后鼓式制动器610 制动总泵及制动管路611 制动助力器(四缸机:真空助务、五缸机、液压助力)614 制动压力调节器615 前盘式制动器包括:制动片、制动柱塞缸、制动盘等616 自动调平系统包括:自动调平阀、压力真空罐等698 修理包包括:前、后成套刹车蹄片、制动水泵修理包、刹车衬垫、制动管及柱塞外壳的成套密封件等7大类:手操纵系统、脚踏板组711 变速箱换档机构、手制动操纵杆及冷起动钢索713自动变速箱的换档机构721 制动踏板、离合器踏板组、机械变速箱用的油门踏板及油门钢索722 自动变速箱用的制动踏板、油门踏板798修理包包括:制动总泵推杆等8大类:车身、空调、暖风控制系统800 车身体总成803前侧梁及轮罩、车身的前后地板总成805 散热器框及导水板807 前、后保险杠808 侧板(包括门框架侧板及后叶子板轮罩)813 后隔板(行李箱内侧)、后端板、后挡泥板817 顶板819 鼓风机及壳、驾驶座乘客座内的暖风和通风的通道及通风口820 自然通风和暖风控制(驾驶室内)、真空罐和真空软管(空调)821 前叶子板822 发动机罩盖827 行李箱后罩盖及箱锁831 前车门、车门绞链、车门密封件、限位杆833 后车门、车门绞链、车门密封件、限位杆837 前门把手、内护板、玻璃框架及玻璃升降器838 后门把手、内护板、玻璃框架及玻璃升降器845 车窗玻璃(共计8块)853 所有玻璃嵌条、车门保护条、散热器护栏、驾驶室内通风口装饰板857 主要包括:仪表板、杂物箱、遮阳板、后视镜、安全带(车前内部位等)860 灭火器862 中央门锁系统863 车身内各部件隔音板及装饰板(不包括前仪表板)867 车门、车门柱装饰板和顶盖的装饰板881 前座椅总成及头枕885 后座椅总成及头枕898 修理包包括:一套锁芯、一套保险杠安装件、叶子板修理包等9大类:电器903 发电机及连接固定件904 点火起动系统其中包括点火线圈、点火线、火花塞、分电器、点火开关等905 K-喷射霍传感控制单元(五缸机用)906 电控单元、速度传感器、防抱死开关、防滑控制开关911起动机及其零部件915 蓄电池、蓄电池的固定件919 在发动机和变速箱一的各种开关、传感器以及仪表盘上的各种指示器和点烟器937 继电器盘及继电器(位置:方向盘下部)941 前大灯、前雾灯。

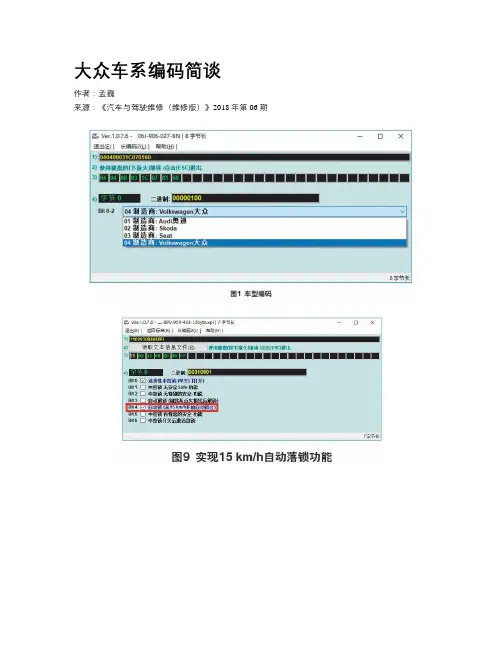

大众车系编码简谈作者:孟巍来源:《汽车与驾驶维修(维修版)》2018年第06期众所周知,大众、奥迪、斯柯达、西亚特和宾利等大众车系的车辆编码众多,因为“刷隐藏功能”和原厂增配升级的流行,使得大众车系给人一种“无控制单元不编码”的感觉。
而且编码功能强大而灵活,例如许多功能通过修改编码即可实现,这也使编码有了些许神秘感。
笔者管中窥豹,结合自己的使用经验,在此简谈大众车系编码,希望能为您揭开编码神秘面纱的一角。
需要说明是,目前很多诊断仪都可以读取和更改控制单元编码值,但笔者认为比较好用的当属大众原厂诊断系统ODIS和第三方诊断系统VCDS。
VCDS是美国Ross-Tech公司开发的针对大众车系的诊断系统,笔者认为其编码帮助提示(告诉我们如何更改编码)等一些功能已经超越了原厂ODIS诊断系统。
本文中对编码的举例皆是借助VCDS诊断系统完成。
一、编码的前生今世编码是控制單元的“小程序”,每个程序都有自己的功能,不同的编码可以执行不同的功能。
控制单元在生产装配时已经预制了许多程序,编码能够让我们实现想要的功能。
早期的控制单元是没有编码的,编码的出现一方面是为了满足生产厂商和消费者对汽车多样化、个性化的需求,另一个重要原因就是大众车系平台化战略的持续推进。
同一控制单元可以在不同品牌的不同车型上使用,只需要更改相应的编码即可。
对汽车维修而言也是降低了成本,但维修的技术门槛却提高了,对维修技师也有了更高的要求。
随着科技的进步和人们生活水平的提高,对车辆的安全性和舒适性有了更高的要求,车辆配置呈现出多样化,一款车就可能分为基本型、技术型、豪华型和旗舰型等。
豪华型上有的功能如自动泊车等,基本型车辆上没有配备,因此编码也变得复杂起来,不同车辆同一控制单元的编码也会有所不同。
二、编码的类型1.短编码短编码又称普通编码,由最多7位阿拉伯数字组成,使用VCDS更改编码操作时,短编码不足7位的,需要在前面用“0”补足7位后,方可进行编码操作。
大众配件编码规则
大众配件编码规则n 德国大众零件号系统n 德国大众零件号是由14位构成的,主要由大类(主组)、小类(子组)、零件号、变更代码和颜色代码组成
1 2 3 4 5 6 7 8 9 10 11 12 13 14
车型代码小类(子组)机组代码零件号设计变更号颜色代码大类(主组)一、车型、机组代码(1-3位)
1、当该零件是发动机及变速箱件时,前三位为机组代码,一般情况下:
026:代表四缸JW 发动机件
034、035代表五缸RT、PR发动机件
078:代表六缸ACZ发动机件
077:代表八缸ABH发动机件
012:代表五挡手动变速箱件
2、当该件为除机组以外零件时,前3位代表车型代码,一般情况下,前三位为奇数时,代表左置方向盘车,为偶数时,代表右置方向盘车,具体如下:
443:代表四缸、五缸车型
447:代表AUDI200车型(德国大众原装车)
4A0、4A1、4A5、4A9:代表C4V6车型441:代表AUDI 8 车型
二、大类(主组)、小类(子组)
三、件号:件号是指(7-9)三位数字。
是按照结构顺序编排的,一般情况件号越小,零件越大;件号越大,零件越小。
当第九位为单数时,该件为左边件;是双数时,该件为右边件。
左右通用件,第九位为单数。
四、设计变更标记,指第10、11位两位字符。
由于材料、结构及厂家发生变化时,为区分变化前后零部件的不同,使用变更标记。
五:颜色标记:指第(12-14)位三位字符,它是用来区别有颜色的内部装饰的,三位数字或字母是一组,只有在一起时才有意义
德国大众零件号编排规则。
大众故障码及编码手册奥迪大众控制单元编码!编码原则:A:用设备读出旧电脑(或找一相同配置车辆读出电脑版本号)B:将电脑版本号 1 字不漏记录到维修日志C:根具电脑版本号和索引号寻找代换的电脑注意:已经爆炸的气囊电脑不可以二次使用B:根据车辆配置或老的脑版本号记录用控制器编码功能写如代换电脑注意: 25-IMMOBILIZER 电脑的 CODING 号码代表的是通讯波特率不需要进行控制器编码提示:换电脑零件号9位,索引号1-3位必须一样,硬件名称,制造商代码,硬件版本号最好相同WSC:维修站号码,不用理会它,这样同样的CODING号码才能编入。
例:三原科技剑骨琴心这里是一个C5 98年和2001年的气囊电脑大家可以看到索引号 J 和 G 电脑的管脚都不一样(如果没有索引号哪就是水货电脑不可以CODING)4B0 959 655 J Airbag Audi [不检测安全带开关]:00204 (电脑有50个管脚)4B0 959 655 J Airbag Audi [要检测安全带开关]:00101 (电脑有50个管脚)4B0 959 655 G Airbag Front+Seite 2001 Coding:00004 (电脑有84个管脚)4B0 959 655 G Airbag Front+Seite 2001 Coding:00104 (电脑有84个管脚)4B0 959 655 G Airbag Front+Seite 2001 Coding:00106 (电脑有84个管脚)4B0 959 655 G Airbag Front+Seite 2001 Coding:00204 (电脑有84个管脚)4B0 959 655 G Airbag Front+Seite 2001 Coding:00206 (电脑有84个管脚)*************************************************************** ***************************** 上海大众 B51CD 909 601 AOL AIRBAG VW51 123646Q0 909 601 AXG AIRBAG VW5:0004 225993A0 907 389 ABS ITTAE 20[上海大众]045053A0 907 389 ABS ITTAE 20[一汽大众]036043A0 907 389 ABS ITTAE 20[奇瑞ABS+]036046Q0 909 601 E AIRBAG123436Q0 907 397 E ABS 00010974B0 959 655 G Airbag Fron+Seite 2001000044B0 959 655 G Airbag Fron+Seite 200100104************************************************************** 发动机电脑电脑内J负压传感器AUDI part no. 4A0 907 473 D Maade in GermanyII04.05.1995MOTORSTEUERGERA T MMPFI V6-ZYLHELLA...Part NO.5DA 007 193-024A0 953 234 IMMO AUZ9Z0 S3 32 95 28 D76 000004D0 907 379 D ABS BOSCH 5 7402000248A0 959 655 B Airbag V AUDI D00 007664A0 820 043 H Klima-V ollautomat D05 000604A1 919 033 HD C4-kombiinstrument d20 1995-04 00062 *************************************************************** **发动机电脑电脑内进汽负压传感器手动变速器 1994年IMMO 与众不同 ST93c46x16 在PCB背面 IMMO 数据定义4A0 953 234 IMMO: AUZ9Z0R6601234 D69 Coding: 00000 WSC 000004A0907473D 2,6L MPFI HS D01CODING:000604D0907379D ABS BOSCH 5 7402CODING:061698A0959655A AirBag IV AUDI D00CODING:010224A0820043G Klima-V ollautomat D05 CODING:00060*************************************************************** **1G0 953 257 IMMO VWZ3Z0A1235467 10400 (用01配钥匙) 4A0 953 234 IMMO AUZ9Z0 S3 32 95 28 D76 00000 (用01配钥匙)三原科技剑骨琴心330 953 253 IMMO VWZ9Z0W1234567 00000 (用21配钥匙)3BD 920 820 A B5-KOMBIINSTR VDO-V26 (仪表)05145 (用21配钥匙)3BD 920 806 B KOMBI+WEGFAHR SP VDO VOL05125 (用21配钥匙) 4609188DA C5-Kombininstr Un4 D-9280AC502042 (用21配钥匙)4B0 962 258 E Zentrdverrie.1 DWA D34 [中文显示仪表]04683用21配钥匙*************************************************************** ****2001 C501-01 ENGINE3B0 909 552 AD 2.4L V6/5VCODING:04552VIN:VBA24 B2130 17825 IMMO:AUZ720Y167561202-01 A T4B0 927 156 AL AE5 01V 2.4L 5V ROWCODING:0001317-01 仪表&IMMO4B0 962 258 E Zentrdverrie.1 DWA D34 (中文显示仪表) CODING:04683VIN:VBA24 B2130 17825 IMMO:AUZ720Y167561217-10-09 -Adaotoution 1270 改公里数可用17-10-04语言选择不可用 ,可见是固定语言显示03-01 ABS/ASR3B0 614 111 ABS/ASR 5.3 FrontCODING:0003108-空调 4B0 820 043 AF A6-Klimavoll automatn D65 CODING:001602002 款 GOLF 全车电脑版本号17-仪表与IMMO1J0 920 826 A KOMBI+WEGFAHRS. BPV V09 CODING:01112 WSC:00000VIN: WVWZZ Z1JZ2 D1910 77IMMO SN: VWZ6Z 0A378 861101-发动机I06A 906 033 AF SIMOS33 1.6l 2V 00AT4083 CODING:00033 WSC:31414VIN: WVWZZ Z1JZ2 D1910 77IMMO SN: VWZ6Z 0A378 861102-自动波01M 927 733 JH AG4 Getriebe 01M 4830 CODING:00000 WSC:0000046-中控与舒适系统1C0 959 799 B 1C Komfortgerβ HL0 0003 CODING:00259 WSC:314141C1959801A 1C Tsteuer.FS KL0 0002三原科技剑骨琴心1C1959802A 1C Tsteuer.BF 1C0959811A 1C Tsteuer.HL HL0 00021C0959812A 1C tsteuer.HR03-ABS系统1C0 907 379 J ABS FRONT MK60 0103 CODING:0001025 WSC:3141415-气囊系统1C0 909 605 A 27 AIRBAG VW51 01 02 CODING:12855 WSC:31414气囊电脑 6QO-909-605A零件号索引号控制器编码VEHICLE EQUIPMENT PART # INDEX CODE# Driver"s,Pass. A/B1J0 909 603AN16718 Driver"s,Pass. A/B6Q0 909 6010C12355 Only Driver"s A/B 1J0 909 603AP16720 Only Driver"s A/B 6Q0 909 601OB12354 Dr"s,Pass.+Side A/B 1J0 909 608AR16722 Driver"ss+Side A/B1J0 909 608AS16723C 00067J 00074Dr"s,Pass.+Side A/B+1J0 909 609A 00065 Elec. Belt TensionerDr"s,Pass.+Side A/B+6Q0 909 605A 0212338 Elec. Belt TensionerDr"s,Pass.+Side+Head6Q0 909 605F 0212338 A/B+Elec. Belt Tens.Dr,s+Side A/B+Elec. 1J0 909 609B 00066 Dr"s+Side A/B+Elec. 6Q0 909 605A 0112337 Belt TensionerDr"s,Side,Head A/B+ 6Q0 909 605F X112337Elec. Belt TensionerDr"s,Pass.,A/B with 6Q0 909 605A 0312339Kneebar,Side A/B+Elec. Belt TensionerDr"s,Pass.,A/B with 6Q0 909 605F 0312339Kneebar,Side+Head A/BElec. Belt Tensioner6Q0 909 601OM12365Dr"s,Pass. A/B withKneebar三原科技剑骨琴心Dr"s,Pass. A/B with 6Q0 909 605A OM12345 Kneebar,Side A/B+Elec. Belt TensionerDr"s,Pass. A/B with 6Q0 909 605F X422580Kneebar,Side+Head A/B+Elec. Belt Tensioner*****************************************************上海大众菠萝全车电脑版本号15 6Q0909601E 07 AIRBAG VW5 0007CODING:1234317 6Q0 920 800 & ........... VDO V13CODING:0014119 6N0 909 901 14 CE CANcoding:0001409 6Q1 937 049C 00.BN -SG 1S32coding:2561201 036 906 034DM m......4MZ 4449coding:0007101 06A 906 032 JCME7.5.104686coding:0007103 6Q0 907 379 E 0103 ABS MK60coding:00010972002上海大众 B5 V6 2.8L 自动波全车电脑版本号底盘型号: 3B - B5 VW Passat可测试系统地址码: 01,02,03,08,15,17,19,36,46,55,56地址码:01 - 发动机零件号码: 3B0 907 551 CP 2.8L V6/5V G 0001Coding 号: 08051 维修站号码: 00000底盘号码: LSVCE 29F42 12345 67 IMMO SN: VWZ7Z 0A412 3456地址码:02 - 自动波零件号码: 8D0 927 156 DJ AG5 01V 2.8l5V RdW 1111Coding 号: 00113 维修站号码: 66187地址码:03 - ABS /ESP零件号码: 1J0 907 379 Q ABS/EDS 20 IE CAN 0001Coding 号: 13604 维修站号码: 00000地址码:08 - 空调系统冷气/暖气零件号码: 3B1 907 044 J CLIMATRONIC B5GP 0003三原科技剑骨琴心Coding 号: 17000 维修站号码: 66187TDC: 00603 - Footwell/defroster Flap Positioning Motor (V85) 37-10 - Faulty - IntermittentTDC: 01271 - Positioning Motor for Temperature Flap (V68) 37-10 - Faulty - IntermittentTDC: 01272 - Positioning Motor for Central Flap (V70)37-10 - Faulty - IntermittentTDC: 01274 - Air Flow Flap Positioning Motor (V71)37-10 - Faulty - IntermittentTDC: 01341 - Control Module in Instrument Panel On Comfort CAN (J285) 27-10 - Implausible Signal - Intermittent 地址码:15-Airbags 气囊系统零件号码: 1C0 909 605 B XJ AIRBAG VW51 04 02 * XJ为软件索引号Coding 号: 22602 维修站号码: 66187地址码:17-仪表与IMMO零件号码: 3BD 920 806 C KOMBI+WEGFAHRSP VDO V01Coding 号: 07125 维修站号码: 11111底盘号码: LSVCE 29F42 12345 67IMMO SN: VWZ7Z 0A412 3456TDC: 01316 - ABS Control Module49-00 - 没有通讯地址码:19-网关零件号码: 6N0 909 901 Gateway K<->CAN 0001Coding 号: 00004 维修站号码: 01313 /ENGINE+AT+AIRBAG0 - IMMO2 仪表啥也不管理 /IMMO3 仪表为默认只管理发动机和自动波+1 - Automatic Transmission 自动变速器+2 - ABS Brakes 防报死系统+4 - Airbags 气囊+7 - Steering 方向助力 (所以啊上海大众菠萝的网关CODING 是00014)ABS Brakes, and Airbags, (1+2+4 = 7) = 00007.如果把这车的CODING号码改为00006 就会多出TDC:01316如果把这车的CODING号码改为00014 就会多出TDC:01316 和TDC:01309TDC: 01316 - ABS Control Module49-00 - 没有通讯TDC: 01309 - Power Steering Control Module (J500)49-00 - 没有通讯地址码:36- 司机侧座椅调节零件号码: 3B1 959 760 D Sitzverstellung 0101Coding 号: 0000000 维修站号码: 00000TDC:01008 - Note: Emergency OFF Switch is Active!000 - - - Intermittent地址码:55-射灯控制零件号码: 4B0 907 357 LEUCHTWEITEREGLER D004Coding 号: 00015 维修站号码: 66187三原科技剑骨琴心*************************************************************** ***上海大众时代娇子ABS控制单元coding为02802,普通奇瑞的ABS为01901宝来汽车电脑器件型号01- 发动机:06A906032EQ 1.6L 5V MQ2004680CODING:00031 WSC:00000VIN:LFVBA 11JX2 30499 94 IMMO_SN:VWZ7Z 0B642 230915-安全气囊:1C0909601 2K AIRBAG VW 510006 //怪不的你在例外1贴讲K81不可编码少了2K啊!CODING:12875 WSC:1031503 -ABS电脑:1C0907379L 0101ABS FRON 7MK60CODING:0001025 WSC:00000 //注意:CODING号码为7位的是KWP2000通讯协议25-IMMOBILZER 电子防盗:Bitte Adresse 17 engeben (这句话的意思是:转到地址17诊断) 1998年以后的车辆一般已经没有单独的25系统,整合到 17-仪表&IMMO46-中控与适系统:1C0959799 2M Komfortgerat HLO 00001 CODING:00259 WSC: 000001C1959801A 1M TJrsteuer FS KLO 000917-组合仪表(防盗)电脑版本:1J5920806b komb1+wegfarlrsp vdo v02coding: 01102 wsc: 00000VIN:LFVBA 11JX2 30499 94 IMMO_SN:VWZ7Z 0B642 230919 - 网关: 6N0909901 Gateway k<-> can 0001coding:00006 wsc:00000AUDI A4 1.808 -空调系统4A0 820 043DCODING 000400006000061polo 波罗 1.4L MT 全车电脑版本号01-ENGINE //01-10-d 188 (含 EPC 电子油门控制)036 906 034 DM MARELLI 4MV 4837Coding: 00071 WSC 12345VIN: LSVFA49J732012842 IMMO ID:VWZ7Z0C683158503 - ABS 6Q0 907 379 L ABS FRONT MK60 0101Coding: 0001097 WSC 1234508 - 空调 6Q0 820 045 Klimaanlage X0840该空调是没有CODING 和WSC 的我去维修站多次用VAS5051+VAS5052验证过的2 Faults Found:01596 - Motor for Outside/Recirculated Air Flap (V154)30-10 - Open or Short to B+ - Intermittent01596 - Motor for Outside/Recirculated Air Flap (V154)41-10 - Blocked or No Voltage - Intermittent15 - AIRBAG 6Q0 909 601 E 07 AIRBAG VW5 0007Coding: 12343 WSC 1234517 - 仪表/IMMO 6Q0 920 800 KOMBI+WEGFAHRSP VDO V16三原科技剑骨琴心Coding: 00141 WSC 57952LSVFA49J732012842 VWZ7Z0C683158519 - 网关 6N0 909 901 14 GATEWAY CAN 1S33Coding: 00014 WSC 1234525 - IMMOBILIZER(因为该车无电子防盗实际上这是17仪表抢答的)Controller: Bitte AdressComponent: e 17 eingeben46-J393(T23+T12C)舒适系统 6Q0 959 433 G 4W Komfortgera 0002Coding: 00064 WSC 12345 (coding 为00264 可多控制后面2个门) J386(T12d+T8h+t12e)左前门: 6Q2959802A 4W Tusteuer.FS KLO 0001J387(T8i +T6p+T12f)右前门: 6Q2959801A 4W Tusteuer.BF KLO 000156 - 收放机 6QD 035 152 Radio 5GD 0001Coding: 00001 WSC 1234509 - 电源与继电器管理 6Q1 937 049 C 00 BN-SG. 1S33Coding: 25612 Code: WSC 1234544 - 转向助力 6Q0 423 156 Q LenkhilfeTRW V250Coding: 10140 Code: WSC 1234503 - ABS 6Q0 907 379 L ABS FRONT MK60 0101Coding: 0001097 WSC 12345桑塔纳2000时代骄子安全气囊1C0 909 601 2N AIRBAG VW51 0008CODING:12878 WSC:01234同 2003 年4月以后的捷达春天等是同一个只是CODING:01901 号码不同奇瑞的 ABS+ 也是这个东东:CODING:01901看ABS 泵标签有 330 614 111 字样C5 发动机 4D0 907 551 AH CODING 号码01 - ENGINE 发动机系统4D0 907 551 AH 2.8L V6/5V MOTR HS D04Coding: 06201 WSC 06335TDC 16825 - EVAP Emission Control Sys: Incorrect Flow 宝来汽车电脑版本号01- 发动机:06A 906 032JB 1.6L 5V AT AG4 4629 CODING:00033 WSC:0000002-自动变速箱零件号码01M 927 733 KK 组件AG4 GETRIEBE 01M 4989 Coding 号00000 维修站号码0000017-组合仪表(防盗)电脑版本:1J5920806C komb1+wegfaHrsp vdo v02 coding: 01102 wsc: 0000046-舒适系统零件号码 1C0 959 799 组件1M KOMFORTGER atHLO 0002 Coding 号00259 维修站号码00000斯科达法比亚气囊电脑三原科技剑骨琴心VAG NUMBER Index CODING=========== ===== =====1J0 909 603 AS AIRBAG 167231J0 909 603 AT AIRBAG 167242002 Jetta 1.8T 电脑版本号2002 Jetta 1.8T金德 k81/PC2000 for Windows XP 双模式01 --发动机 : 06A 906 032 HF 1.8L R4/5VT G 0004 Coding: 07550 WSC 13622VIN:3VWSE69M62M112530IMMO SN:VWZ7Z0A418528402 -- 自动波 09A 927 750 T AG5 Getriebe 09A 019303 -- ABS: 1C0 907 379 K ASR FRONT MK60 0103Coding: 0018945 WSC 0002817 -- 仪表/IMMO : 1J5 920 926 AX KOMBI+WEGFAHRSP VDO V11Coding: 07204 WSC 225853VWSE69M62M112530 VWZ7Z0A418528419 -- 网关 6N0 909 901 Gateway K<->CAN 0001Coding: 00006 WSC 2258546 -- 中控与舒适系统 1C0 959 799 C 1H Komfortger醫 HLO 0003Coding: 00257 WSC 0002856 -- 收放机 3B7 035 180 Radio NP2 0055Coding: 00031 WSC 00028美规原装奥迪A6.2.8L 手动自动两用波箱电脑型号发动机电脑:4D0907551AH 2.8L V6/5V MOTRA T D02CODING:06252波箱电脑 :4B09271156G AG501V 2.8L5V USA 8509CODING:00001CODING:06169仪表电脑 :4B0919930RX C5-KOMBIINSTR VDO D15CODING:07262空调电脑 :4B0820043G A6-KLIMA VOLL AUTOMA T:D61CODING:00160中央控制门锁:4B0962258C CENTRALLOCK/ALARM D30CODING:15885宝来1.6L A/T发动机的CODING:00033 ABS:0001025 A/T:00000 仪表:01102 音响:00001 舒适性系统:00259 捷达:1.6l A/T发动机的CODING:04030 A/T:03604 SRS:00065 防盗:09600 捷达都市先锋发动机:04003 A/T:00000 ABS:03604 一汽新A6三原科技剑骨琴心address 01Protocol: KW1281Controller: 3B0 907 551 CKComponent: 2.8L V6/5V 0002Coding: 08502Shop #: WSC 00000Address 03Protocol: KW1281Controller: 3B0 614 111Component: ABS/ASR 5.3 FRONT D00Coding: 00032Shop #: WSC 00000Skipping Address 15-AirbagsAddress 17Protocol: KW1281Controller: 4C0 920 930 BComponent: C5-KOMBIINSTR. VDO D12Coding: 00162Shop #: WSC 000002001.5 VW Passat 1.8T w/ engine code AWM.4B0-906-018-CL using a 2001.5 VW Passat 1.8T w/ engine code AWM.Audi DTC Table - General4B0-906-018-CL数据流 Diagnostic Trouble Code (DTC) table VW TECHNICAL LIBRARY【01-发动机】 4B0 906 018 CL 1.8L R4/5VT G 0001Coding: 16551 WSC 00008WVWPD63B61P269969 VWZ7Z0A35518632 Faults Found:17524 - Oxygen (Lambda) Sensor Heating: B1 S1: OpenCircuitP1116 - 35-00 - -18034 - Powertrain Data Bus: Missing Message from TCUP1626 - 35-10 - - - Intermittent【02 - 自动波】 4B0 927 156 DA AG5 01V 1.8l5VT RdW 1313 Coding: 00013 WSC 000082 Faults Found:18158 - Supply Voltage too LowP1750 - 35-10 - - - Intermittent18249 - Engine Control Module / Transmission Control Module Incompatible P1841 - 35-00 - -【03 -ABS 】 3B0 614 111 ABS/ASR 5.3 FRONT D00Coding: 00021 WSC 000281 Faults Found:18257 - Please check DTC Memory of Transmission Controller P1849 - 35-00 - -三原科技剑骨琴心Skipping Address 15-Airbags【17 -仪表&IMMO】3B0 920 925 B KOMBI+WEGFAHRSP VDO V13Coding: 07235 WSC 00008WVWPD63B61P269969 VWZ7Z0A35518633 Faults Found:00779 - Outside Air Temp Sensor (G17)30-10 - Open or Short to B+ - Intermittent01316 - ABS Control Module49-10 - No Communications - Intermittent01315 - Transmission Control Module49-10 - No Communications - Intermittent【25 - IMMOBILIZER】Controller: Bitte Adress e 17 eingeben 请转到地址17-仪表与防盗 No Faults Foundor DTCs not supported by controlleror a communication error ocurred【46 - 中控与舒适系统】 1C0 959 799 C 08 Komfortger醫 HLO 0001Coding: 00257 WSC 00008谁来区分不同处?奥迪A6 2.8L VIN:LFVBA24BX2300155201)3B0 907 551 BF 2.8L V6/5V G01 001CODING:04552 WSC:0000002)4B0 927 156 AJ AG5 01V 2.8L5V USA 3132CODING:00004 WSC:0000003)3B0 614 111 ABS/ASR 5.3 FRONT D00CODING:00031 WSC:0000015)4B0 959 655 G Airbag Fronttseite 2001CODING:00004 WSC:0000035)4B0 962 258 J Central Lock/Alarm D35CODING:06731 WSC:0000045?)4B0 907 357 LEDCHTWETTEREGLER D004CODING:00005 WSC:0000036)4B0 959 608 Sitzmamnory R1 F 000CODING:00000 WSC:0000056)4C0 035 186 Radio D02CODING:0020766)4B0 919 283 ParkingSystem A6 Row D18CODING:0110617)4C0 920 930 A Ch-kOMRIINSTR VDO D12CODING:00162-------- --------08)4B0 820 043 AF A6-Klimavnllautomat D65coding:00160奥迪A6 2.4L VIN:VBA24B013014521 ?15??三原科技剑骨琴心01)3B0 907 552 AD 2.4L V6/5V G 0000CODING:04552------------ -------------02)4B0 927 156 AL AG5 01V 2.4L5V RHW 2526CODING:0001303)3B0 614 111 ABS/ASR 5.3 FRONT D00CODING:0003115)4B0 959 655G Airbag Fronttseite 2000CODING:0000435)4B0 962 258 E Zentralverrieg.DWA D34CODING:0468345)4B0 951 178 A (?Unnenmumueberw) D04CODING: 0000136)4B0 959 760 A Sitzmemnry D0556)4C0 035 186 Radio D02CODING:0020766)4B0 919 283 Parkingsystem A6 ROW D18CODING:0010617)4C0 920 930 A C5-KOMHI INSTR VDO D09CODING:00062--------- ---------08)4B0 820 043 AF A6-Klimavcllautomat D65CIDING:00160大众奥迪1.8L奥迪 A6 1.8L VIN:VBA14B223015455 01)4R0 906 018 CA 1.8L R4/5VT 0003CODING:04502--------- -----------03)3B0 614 111 ABS/ASR 5.3 FRONT D00 CODING:0002215)4B0 959 655G Airbag Frongt+Seite 2001 CODING:0000435)4B0 962 258J Central lock/Alarm D35CODING:0000156)4C0 035 186 RadioCODING:0020117)4C0 920 900A C5-KOMRI INSTR VDO D12 CODING:00144---------- -----------08)4B0 820 043H A6-Klimauollautomat D64 CODING:00140宝来 1.8L VIN:LFVBA21J223023928三原科技剑骨琴心01)06A 906 032 LD 1.8L R4/5VT 0001 CODING:04530-------- ---------02)01M 927 733 LL AG4 Getribe 01M 4956 coding:0000003)1c0 907 379K ASR PRONT MK60 0103 CODING:002150515)1C0 909 601 2K Airbag VW51 0004CODING:1287546)1C0 959 799C 18 Komfortger BF HLO 0003 CODING:0025956)3BD 035 186 Radio 5GD 0001CODING:0040317)1J5 920 826A KOMRITWEGFAHRSP VDO V04 CODING:0512208)3B1 907 044C CLIMATRONIC C 2.0.0CODING:0110019)6N0 909 901 Gateway k<->CAN 0000CODING:00006又一个1.8L VIN:VBA14B22301545501)06A 906 032 LF 1.8L R4/5VS MOTR 0001 CODING:04530-------- --------02)01M 927 733 KJ AG4 Getriehe 01M 4952CODING:0000003)1C0 907 379 K ASR FRONT MK60 0103CODING:001331315)1C0 909 601 2k Airbag VW51 0006CODING:1287536)3R1 959 760 Sitzverstellung 0101CODING:000000046)1C0 959 799 C 1H Komfortger gt hlw 0003coding:002591c1 959 801a 1C1 959 802A1C0 959 811A 1C0 959 812A56)3BD 035 186 RADIO 5GD 0001CODING:0040317)1JD 920 826 KOMRI+MEGAHRSP VDO V02 CODING:0510208)3B1 907 044C CLJMATRONIC C2.0.019)6N0 909 901 Gateway k<->CAN 0001CODING:00006三原科技剑骨琴心大众奥迪车型的调整匹配大众奥迪车型的调整匹配1. 桑塔纳代超人的保养为零::关闭点火开关→按时钟调节按钮SET→打开点火开关→关闭点火开关→放开SET按扭→打开点火开关的的→关闭点火开关→重复一次。

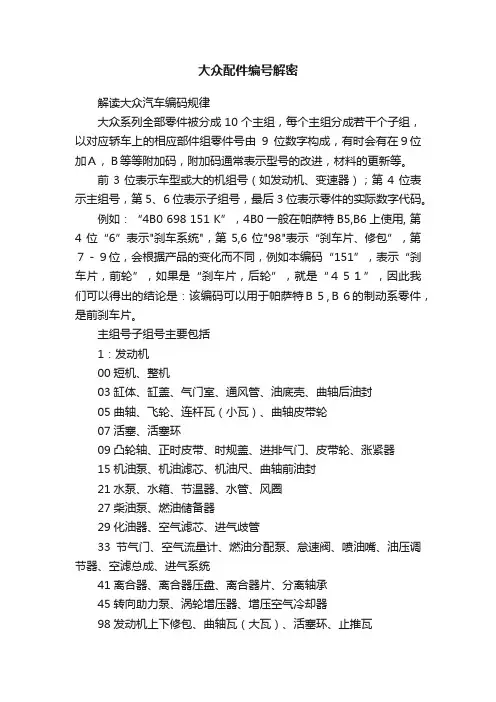

解读大众汽车编码规律
大众系列全部零件被分成10个主组,每个主组分成若干个子组,以对应轿车上的相应部件组零件号由9位数字构成,有时会有在9位加A,B等等附加码,附加码通常表示型号的改进,材料的更新等。
前3位表示车型或大的机组号(如发动机、变速器);第4位表示主组号,第5、6位表示子组号,最后3位表示零件的实际数字代码。
例如:“4B0 698 151 K”,4B0一般在帕萨特B5,B6上使用, 第4位“6”表示"刹车系统",第5,6位"98"表示“刹车片、修包”,第7-9位,会根据产品的变化而不同,例如本编码“151”,表示“刹车片,前轮”,如果是“刹车片,后轮”,就是“451”,因此我们可以得出的结论是:该编码可以用于帕萨特B5,B6的制动系零件,是前刹车片。
主组号子组号主要包括
1:发动机
00短机、整机
03缸体、缸盖、气门室、通风管、油底壳、曲轴后油封
05曲轴、飞轮、连杆瓦(小瓦)、曲轴皮带轮
07活塞、活塞环
09凸轮轴、正时皮带、时规盖、进排气门、皮带轮、涨紧器
15机油泵、机油滤芯、机油尺、曲轴前油封
21水泵、水箱、节温器、水管、风圈
27柴油泵、燃油储备器
29化油器、空气滤芯、进气歧管
33节气门、空气流量计、燃油分配泵、怠速阀、喷油嘴、油压调节器、空滤总成、进气系统
41离合器、离合器压盘、离合器片、分离轴承
45转向助力泵、涡轮增压器、增压空气冷却器
98发动机上下修包、曲轴瓦(大瓦)、活塞环、止推瓦
99发动机支架、机脚胶垫
2:燃油系统
01燃油箱、燃油泵、燃油滤芯、燃油管
53排气管、三元催化器
60冷凝器、空调压缩机、空调管
3:变速箱
00变速箱总成
01变速箱壳体
11变速箱驱动轴、换档拨叉
21自动变速箱壳体
23前进和倒档离合器、同步器、变扭器(液力耦合器)、轴、齿轮
25变速箱电脑、阀体、变速箱滤芯、变速箱油底壳
99变速箱支架、元宝梁
4:前悬挂
07半轴、内外球笼、控制臂、车轮轴承
09差速器、主传动轴、转速传感器
11前桥、平衡杆
12减震器及附件
19转向拉杆、球头、方向盘
22转向机、转向机油管、转向柱
5:后悬
00后桥
01刹车鼓、车轮轴承
11后桥、减震器、减震器附件
13后减震器
6:刹车系统
01车轮
09刹车蹄片、刹车拉线
11刹车总泵、刹车油管
12蓄压器、真空助力泵
14ABS泵及附件
15刹车盘、刹车片
16蓄压器、水平调节阀
98刹车片、修包
7:操纵系统
11手刹、换档机构、风门拉线
13自动变速箱换档机构
21踏板、拉线、离合器总泵、分泵
8:车身件
00车身
03纵梁、车底护板、备胎底槽、车轮框架
05车身前端构件、盖板
07前后保险杠及附件
09车轮护板、车轮罩、后翼子板、油箱盖、ABC柱13行李箱隔板、支架
17车顶、天窗
19空调、通风装置、热交换器、暖水阀
20干燥瓶、空调真空系统、风口、温度传感器
21前翼子板、翼子板内衬
23发动机盖及附件、机盖锁
27行李箱盖、后备箱锁
31前门及附件
33后门及附件
37前车门锁、把手、玻璃升降器
39后车门锁、把手、玻璃升降器
45全车玻璃(汽车设计网)
53车门饰条、导风栅、鬼脸、牌照板
57仪表台、手套箱、后视镜、安全带、遮阳板、烟灰缸、杂物盒
62吸门泵(门锁控制泵)
63地毯、副仪表台、油箱底护板、隔热板、吸音垫、
67门内饰板、门立柱护板、车顶内衬
80/81前排座椅及附件
85后排座椅及附件
9:电气装置
03发电机及附件、发电机皮带、发电机皮带涨紧轮
05分电器、点火锁芯、高压线圈、点火放大器、火花塞
06氧传感器、爆震传感器、发动机电脑、汽油泵、曲轴位置传感器11启动机
15电瓶
19仪表总成、油压开关、温度传感器、点烟器、油浮子、倒车灯开关27转速传感器、ABS传感器、过压保护继电器
37继电器、保险
41前大灯、雾灯、保险盒
43牌照灯
45后尾灯、刹车灯
47阅读灯、照明灯
49侧转向灯
51喇叭
53转向灯、防盗系统、转向和雨刷组合开关
55雨刮器、雨刷电机;汽车设计网
57里程表
59电子扇、玻璃升降开关、后视镜调节开关、水温开关
71全车线束。
