霍尔传感器实验报告

霍尔传感器的直流激励特性实验报告误差分析

霍尔传感器是用来检测磁场的一种传感器,它可以通过感知磁场的变化来测量物体的位置、速度等。在实验中,为了使霍尔传感器正常工作,需要给它提供一定的激励电压,这个激励电压的大小和稳定性对实验的准确性有很大的影响。

一般来说,霍尔传感器的直流激励特性实验可以分为两个部分：测量霍尔传感器的输出电压与激励电压的关系,以及测量霍尔传感器的稳定性。其中,第一个部分是为了确定霍尔传感器的灵敏度,即输出电压与磁场的关系,第二个部分是为了确定霍尔传感器的长期稳定性。

误差分析：

1. 激励电压的稳定性不够：

在实验中,如果激励电压的波动比较大,就会导致输出电压的误差增大。这种误差可以通过采用稳压电源或者其他控制电压波动的方法来减小。

2. 测量电路的误差：

测量电路也会对实验结果产生误差,如放大器的增益不稳定、滤波器的频率响应不均匀等。可以通过对测量电路进行校准来减小误差。

3. 环境磁场的影响：

周围的磁场也会对实验结果产生误差,特别是在霍尔传感器接近物体时,物体本身的磁场会对测量产生影响。可以采取屏蔽措施或者在实验中消除这些影响。

4. 对原始数据处理的误差：

在对实验数据进行处理时,可能会出现计算误差、单位转换误差等。这些误差可以通过实验操作的规范、数据记录的精准和对数据处理的细心来减小。

综上所述,要减小霍尔传感器的直流激励特性实验的误差,需要在实验设计、实验操作、数据处理等方面都保证科学合理性和准确性,并且提高对实验中各种误差来源的识别和防范能力。

霍尔位移传感器实验报告误差分析

霍尔位移传感器是一种常用于测量线性位移的传感器，其测量原理是通过检测物体相对于传感器的磁场的变化来获得位移信息。在进行实验时，需要考虑多种因素可能会导致误差。以下是可能导致误差的因素及其分析：

1. 磁场干扰：由于霍尔位移传感器是通过检测磁场的变化来测量位移的，因此当周围环境存在其他磁场干扰时，就会导致测量误差。在实验中，可以通过在实验环境内减少磁场干扰来改善测量的准确性。

2. 传感器位置偏移：如果传感器的位置偏移了，就会导致误差。这些偏差可以在实验前进行校准来减小。例如，在实验前可以将传感器的位置与物体固定，以确保传感器在测量期间不会发生位置移动。

3. 线性度误差：一些霍尔位移传感器可能存在线性度误差。这意味着当被测量物体移动时，传感器输出的电压不是一个线性关系。在实验中，可以通过使用校准曲线对传感器输出进行补偿来减少线性度误差。

4. 温度漂移：传感器的性能可能会随着环境温度变化而发生变化。因此，在实验期间应该考虑温度的影响，并对传感器的输出进行温度校准。

总之，在进行霍尔位移传感器实验时，需要注意各种可能的误差来源，并尽可能减少它们的影响。同时还需注意数据采集和数据分析过程中的误差来源，如采样率、采样时间等。通过综合考虑以上因素，可以减小实验误差并提高测量的精度。

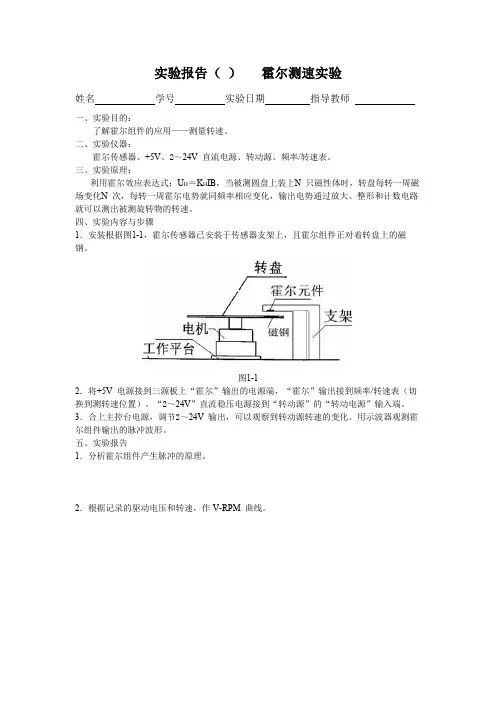

实验报告（ ） 霍尔测速实验

姓名 学号 实验日期 指导教师

一、实验目的：

了解霍尔组件的应用——测量转速。

二、实验仪器：

霍尔传感器、+5V、2～24V 直流电源、转动源、频率/转速表。

三、实验原理；

利用霍尔效应表达式：UH＝KHIB，当被测圆盘上装上N 只磁性体时，转盘每转一周磁场变化N 次，每转一周霍尔电势就同频率相应变化，输出电势通过放大、整形和计数电路就可以测出被测旋转物的转速。

四、实验内容与步骤

1．安装根据图1-1，霍尔传感器已安装于传感器支架上，且霍尔组件正对着转盘上的磁

钢。

图1-1

2．将+5V 电源接到三源板上“霍尔”输出的电源端，“霍尔”输出接到频率/转速表（切换到测转速位置）。“2～24V”直流稳压电源接到“转动源”的“转动电源”输入端。

3．合上主控台电源，调节2～24V 输出，可以观察到转动源转速的变化。用示波器观测霍尔组件输出的脉冲波形。

五、实验报告

1．分析霍尔组件产生脉冲的原理。

2．根据记录的驱动电压和转速，作V-RPM 曲线。

3.将实验数据写入表格

电动机电压值（v） 转速表测量值 示波器波形 频率测量值 转速计算值

5

8

10

12

15

20

集成霍尔传感器的特征测量与应用

【实验目的】

1．了解霍耳效应原理和集成霍耳传感器的工作原理。

2．通过测量螺线管励磁电流与集成霍耳传感器输出电压的关系，证明霍耳电势差与磁感应强度成正比。

3． 用通电螺线管中心点处磁感应强度的理论计算值校准集成霍耳传感器的灵敏度。

4．测量螺线管内磁感应强度沿螺线管中轴线的分布，并与相应的理论曲线比较。

【实验原理】

1、 霍耳效应

将一导电体（金属或半导体）薄片放在磁场中，并使薄片平面垂直于磁场方向。当薄片纵向端面有电流I流过时，在与电流I和磁场B垂直的薄片横向端面a、b间就会产生一电势差，这种现象称为霍耳效应（Hall effect），所产生的电势差叫做霍耳电势差或霍耳电压，用UH表示。

霍耳效应是由运动电荷（载流子）在磁场中受到洛伦兹力的作用引起的。洛伦兹力使载流子发生偏转，在薄片横向端面上聚积电荷形成不断增大的横向电场（称为霍耳电场），从而使载流子又受到一个与洛伦兹力反向的电场力，直到两力相等，载流子不再发生偏转，在a、b间形成一个稳定的霍耳电场。这时，两横向端面a、b间的霍耳电压就达到一个稳定值。端面a、b间霍耳电压的符合与载流子电荷的正负有关。因此，通过测量霍耳电压的正负，即可判断半导体材料的导电类型。

实验表明，在外磁场不太强时，霍耳电压与工作电流和磁感应强度成正比，与薄片厚度成反比，即

( 1)

式中比例系数和分别为霍耳系数和霍耳元件的灵敏度。用霍耳效应测量磁场是在霍耳元件的灵敏度和工作电流已知的情况下，通过测量霍耳电压，再由公式（1）求出磁感应强度。

2、 集成霍耳传感器 SS495A型集成霍耳传感器（线性测量范围0-67mT，灵敏度31.25V/T）由霍耳元件、放大器和薄膜电阻剩余电压补偿器组成。测量时输出信号大，不必考虑剩余电压的影响。工作电压Vs＝5V，在磁感应强度为零时，输出电压为。它的输出电压U与磁感应强度B成线性关系。该关系可用下式表示
