多功能液晶电视主板设计摘要:文章介绍了一种数模一体多功能液晶电视主板的产品特点、设计目标、设计过程及目前所达到的技术水平。
关键词:多功能;液晶电视;设计随着数字电视技术的发展,普通的模拟电视逐渐满足不了高端用户的需求,尤其是当地面数字信号开播后,更加凸显了单一电视功能的局限性。
数模一体液晶电视很好的解决了这个矛盾,实现了既能接收地面数字信号又能接收传统模拟电视信号的功能。
使用户能够收看到1080P格式的高清数字信号。
该产品输入端子齐全,满足了一般信源输入要求,具有功能齐全、兼容性强的特点。
1产品特点及主要设计目标1.1该主板电路模式具有以下特点①模拟信号接收部分采用NXP公司的方案,接口齐全。
②数字信号接收部分同样采用NXP公司方案,支持1080P格式的高清信号。
③数字信号接收部分增加CA功能,可以接收加密信号。
1.2主要设计目标①一般要求:接收电视制式:PAL制、DVB-T;支持多路信源:HDMI、PC、YPbPr、A V等输入。
②主要技术指标如下。
输入灵敏度:模拟信号接收灵敏度≤51dBuV,数字信号接收灵敏度≤28dBuV;载噪比门限值:C/N≤18dB;各端子输入功能:要求各输入端子连接信源时图像、伴音均正常。

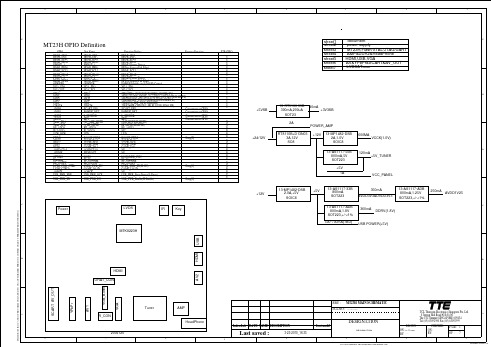

2设计过程2.1电路方框图(如图1)2.2工作原理①模拟部分。
模拟电视信号解调后的CVBS信号进入图像解码芯片TDA15481,将图像信号解码为RGB信号,该信号作为一路信源,输出至LVDS转换电路。
解码过程中需要对画面进行存储,根据存储速度选用64MHz的DDR存储器,满足了存储需要的空间和存储速率的要求。
②数字部分。
DVB-T信号的接收有独立的处理系统。
解调后的TS码流信号进入专用解码芯片进行后续处理。
解码过程中有大量实时数据需要存储,电路中需要增加一个SDRAM存储器进行实时数据存储和交换。
处理后信号为RGB信号,该信号当作一路模拟信源输出至LVDS转换电路。
该部分还增加了CA功能,有效实现了机卡分离。
液晶万能通用主板有了此套全能通用套板,即可对市面上各种品牌机快速检测断定故障部位,一般对一台大屏幕液晶电视故障检测可在2---10分钟内完成,大大减轻维修负担!!!各插口功能:1.遥控接收板2.按键接收板3.主板供电及开关机控制(包括:12V 5V GND 5VS ON/OFF )4.背光控制(包括:12V GND BKL (背光开关信号)ADJ (背光亮度信号)注意:在点大屏的时候12V 不要通电,只需要接GND 和BKL 和ADJ 或是GND 和BKL 我们现在用的屏基本上第12脚为BKL 脚我们可以注意看一下高压板上面的标识)5.显示屏电压选择(3.3V 5V 12V 这个要特别注意弄不好就会烧屏,一定要先786查清楚你所要点的屏上电电压)6.LVDS屏线(屏线不能插反或是插错,不然会引起烧板或是烧屏,注意屏线的电源一头应插在长方形的角有个一缺口的那一端,或是打有白点的那一端)7.接口功能未开通8.喇叭接口9.接口功能未开通10.接口功能未开通11.主板程序写入接口12.接口功能未开通万能液晶驱动板主板特点:此液晶驱动主板可以从:5.6寸直接点到65寸,不管你是高分低分,只需要一个高分程序和一个低分程序即可搞定(建议买家够买两套此液晶主板,一板写高分程序,一板写低分程序这样用起来更方便),目前我这还有一种液晶主板不论高分低分屏,可全部通过遥控器来操作,不用因屏不同而又要重新烧录程序。
但是我不建议大家买这样的板,虽然不用重新写程序,但是你每次点一个高分屏或是一个低分屏后,再点另一种屏时,又得用遥控器进总线进行程序的改写,有时候还改写不成功,造成我们以为屏坏的错觉,所以我建议大家也不是为了省那么100多块钱而去影响我们的工作效率。
此主板带了现在主流的HDMI高清接口两路,一路AV输出和输入,两路高清分量信号输入,一路S端子,一路RF,和一路声音带来听觉震撼的同轴声音输出,给我们带来不一样的听觉效果。
