设备线夹说明

各种种类线夹的作用线夹主要分为：设备线夹，熔线夹，持线夹，终端线夹，穿刺接地线夹，紧线夹，绝缘穿刺线夹，双头线夹，引入线夹，并沟线夹，耐张线夹。

耐张线夹用于转角、接续，及终端的连接。

螺旋铝包钢线具有极强的耐张强度，无集中应力，对光缆起到保护和辅助减振的作用。

整套光缆耐张金具包括：耐张预绞丝、配套连接金具。

线夹握力不小于光缆额定抗拉强度的95%安装方便、快捷，降低了施工成本。

适用于档距≤100米，线路转角<25°的ADSS光缆线路。

耐张线夹用来将导线或避雷线固定在非直线杆塔耐张绝缘子串，起锚作用，亦用来固定拉线杆塔的拉线。

耐张线夹按结构和安装条件的不同，大致上可分为两类。

第一类：耐张线夹要承受导线或避雷线的全部拉力，线夹握力不小于被安装导线或避雷线额定抗拉力的90，但不作为导电体。

这类线夹在导线安装后还可以拆下，另行使用。

电话*壹三七柒*三肆柒）（肆五七扒）.该类线夹有螺栓型耐张线夹和楔型耐张线夹等。

第二类：耐张线夹除承受导线或避雷线的全部拉力外，又作为导电体。

因此这类线夹一旦安装后，就不能再行拆卸，又称为死线夹。

由于是导电体，线夹的安装必须遵守有关安装操作规程的规定认真进行。

按照其用途分类光缆耐张线夹ADSS光缆用小张力楔形耐张线夹ADSS光缆用小张力耐张线夹ADSS光缆用中张力及大张力耐张线夹OPGW光缆用耐张线夹OPGW光缆用双耐张线夹导线耐张线夹1.预绞式导线耐张线夹：钢芯铝绞线用预绞式导线耐张线夹铝绞线用预绞式导线耐张线夹绝缘导线用预绞式导线耐张线夹2.预绞式地线耐张线夹：钢绞线用预绞式地线耐张线夹铝包钢绞线用预绞式地线耐张线夹3.预绞式拉线耐张线夹：钢绞线用预绞式拉线耐张线夹特点1）线夹强度高，握力可靠。

线夹握力强度不小于95%CUTS(绞线计算拉断力)。

2）线夹对绞线应力分布均匀，不损伤绞线，提高了绞线抗振能力，大大延长了导线的使用寿命。

3）安装简单，便于施工。

可大大缩短施工时间，无需任何专用工具，一人即可完成操作。

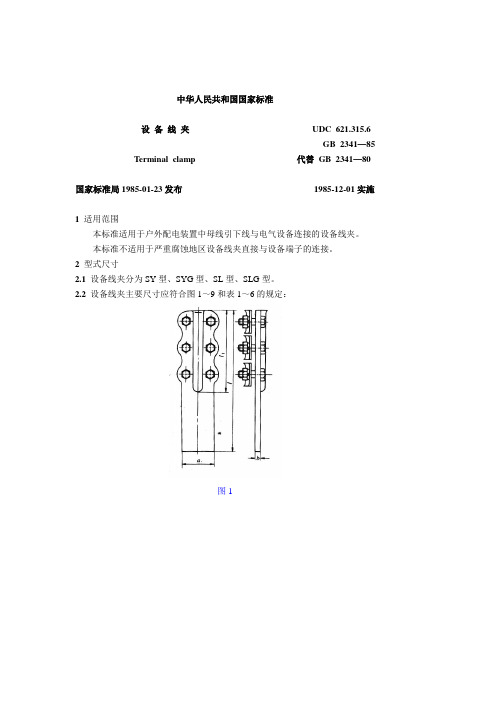

中华人民共和国国家标准设备线夹 UDCGB 2341—85 Terminal clamp 代替 GB 2341—80国家标准局1985-01-23发布1985-12-01实施1适用范围本标准适用于户外配电装置中母线引下线与电气设备连接的设备线夹。

本标准不适用于严重腐蚀地区设备线夹直接与设备端子的连接。

2型式尺寸设备线夹分为SY型、SYG型、SL型、SLG型。

设备线夹主要尺寸应符合图1～9和表1～6的规定：图1图2图3图4注：图1-4尺寸见表1图5注：图1-4尺寸见表1图6注：图1-4尺寸见表1图7注：图1-4尺寸见表1图8注：图1-4尺寸见表1图9注：图1-4尺寸见表1型号简图适用导线截面mm2螺栓数量a b l1l2lSL-1A135～50440665—145SL-1B265 SLG-1A35SLG-1B4SL-2A170～95440680—175SL-2B280 SLG-2A35SLG-2B4表中型号中字母及数字意义为：S——设备；L——螺栓；Y——压缩；G——过渡；数字——1、2等表示适用导线组合编号，300等表示适用导线标称截面，分子表示铝截面，分母表示钢截面。

附加字母A——0°；B——30°；C——90°。

3技术要求设备线夹一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。

材质与紧固件：a.设备线夹本体按GB1196—83《重熔用铝锭技术条件》，采用牌号不低于的铝制造；铝板按GB3193—82《铝及铝合金热轧板，采用牌号不低于L3铝板》；b.压板按GB700—79《普通碳素结构钢技术条件》，采用抗拉强度不低于mm2的钢制造；c.铜板按GB 2040—80《纯铜板》，采用牌号为T2的铜板；d.螺栓按GB 5—76《六角头螺栓(粗制)》；e.垫圈按GB 95—76《垫圈(粗制)》；f.弹簧垫圈按GB 93—76《弹簧垫圈》；g.螺母按GB 41—76《六角螺母(粗制)》。

产品简介安普楔形线夹是一种用于配电系统的非承力型连接金具，用于铝绞线或钢芯铝绞线间的连接，铝绞线与铜绞线间的连接，以及在非严重污染地区的铜绞线间的连接。

安普楔形线夹由“C”形元件和楔块两部分组成“C”形元件弹簧作用和楔块的独特结构使之一改过去金具与导线的连接概念，而与所连接的导线共同构成一个“同呼吸”的能量存储系统。

采用安普先进的设计思想和生产工艺的楔形线夹大大地提高了线夹的过载能力和热循环能力，有效地降低了能量损耗，使由于线夹接触不良而引起的线路故障率降低到“0”。

为了配合所连接导线的不同直径，安普楔形线夹的安装配有不同的弹射芯，从而使线夹的安装力得到精确地控制，且完全免除了线夹安装中人为因素的影响。

线夹与导线接触的各线槽内均涂有抗氧剂，它不但能有效地防止导线和线夹的接触面因氧化或其它腐蚀而造成的表面劣化，并且其中所含的金属微粒子在安装时，楔块高速插入“C”形元件上的过程中，能有效地清除导线表面氧化层，从而使电气接触性能更好。

安装步骤1固定线夹将待连接的支线放在C元件的底部线槽，然后将C元件和支线一起挂在主线上。

在两导线间塞入楔块，然后用榔头将楔块定位，以确保正式安装前线夹定在原位。

2固定工具根据线夹的不同包装，选择合适的弹射芯并装入安装工具。

把工具在楔块上夹好定位，旋紧后盖及排气旋钮。

3安装线夹用榔头（最好500克以上）重击工具尾部一次以激发弹射芯，使楔块以高速插入C元件的主导线和支线之间。

这时C元件会略微张开，产生弹簧作用并使之与导线间产生恒定接触压力。

当楔块就位以后，楔块安装时所产生的锁扣能进一步确保楔块不脱落。

根据不同的安装线夹，选择不同的安普拆卸夹装在工具上，同时选用比安装所用的弹射芯弱一档的弹射芯来拆卸。

线夹的拆卸不会损伤导线。

注意事项：1）安装工具应在每一次使用后进行清洁，以免锈蚀2）弹射芯长期储存，应保持干燥环境，以防失效3）不同颜色的弹射芯在线夹安装时不能互换，以免损坏工具4）如安装工具失灵，请通知安普专业人员进行维修安普拆卸夹（在拆卸线夹时与安装工具配合使用）带电作业棒的四个简易操作步骤：1）支线以“临时固定线夹”暂固定。

设备线夹设备线夹主要用于变电所母线引下线与电气设备(如变压器、断路器、隔离开关、互感器)的出线端子接续。

因常用电气设备的出线端子为铜质与铝质两类,而母线引出线分为铝绞线或钢芯铝绞线,故设备线夹从材质上分为铝设备线夹与铜铝过渡设备线夹两个系列。

根据安装方法与结构形式的不同,设备线夹分螺栓型、压缩两种类型。

每种型式的线夹又按引下线与安装电气设备端子所成角的不同分为0°、45°、90°三种。

产品型号中字母与数字的意义为:S－设备线夹、双Y－压缩型L－螺栓型G－过渡(铜、铝过渡)数字-1、2等表示适用导线组合偏高:120、、、300等表示适用导线标称截面积附加字母的意义为:A－0°B－30°B1－45°C－90°设备线夹对导线的握力不小于导线计算拉断力的10%,但螺栓型适用导线直径大于49mm,为不小于3%。

线夹的直线电阻不大于等长导线的电阻,载流温升低于导线的温升。

SYG铜铝过渡设备线夹(压接型A类)型号适用导线主要尺寸(mm)重量(kg) A B D L1 L2SYG-50A LGJ-50 40 5、0 18 60 60 0、2 SYG-70A LGJ-70 40 5、0 22 70 80 0、3 SYG-95A LGJ-95 40 5、0 26 80 80 0、3 SYG-120A LGJ-120 50 8、0 26 80 85 0、5 SYG-150A LGJ-150 50 8、0 32 80 85 0、6 SYG-185A LGJ-185 50 8、0 32 80 85 0、5 SYG-120/7A LGJ-120/7 50 5、0 26 80 80 0、3 SYG-150/8A LGJ-150/8 50 5、0 30 80 90 0、3 SYG-150/20A LGJ-150/20 50 5、0 30 80 90 0、3 SYG-185/10A LGJ-185/10 50 6、3 32 80 90 0、4 SYG-185/25A LGJ-185/25 50 6、3 32 80 90 0、4 SYG-240/30A LGJ-240/30 50 6、3 36 80 100 0、4 SYG-300/15A LGJ-300/15 63 8、0 40 100 110 0、7 SYG-300/20A LGJ-300/20 63 8、0 40 100 110 0、7 SYG-300/25A LGJ-300/25 63 8、0 40 100 110 0、7 SYG-300/40A LGJ-300/40 63 8、0 45 100 110 0、7 SYG-400/20A LGJ-400/20 63 8、0 45 100 120 0、8 SYG-400/25A LGJ-400/25 63 8、0 45 100 120 0、8 SYG-400/35A LGJ-400/35 63 8、0 45 100 120 0、8 SYG-400/50A LGJ-400/50 63 8、0 45 100 120 0、8 SYG-400A LGJ-400 120 14、0 45 120 150 1、4 SYG-500/35A LGJ-500 80 8、0 52 80 130 1、0 SYG-500/45A LGJ-500/45 80 8、0 52 80 130 1、0 SYG-500/65A LGJ-500/65 80 8、0 52 80 130 1、0 SYG-630/45A LGJ-630/45 100 6、0 60 100 150 1、6 SYG-630/55A LGJ-630/55 100 10、0 60 100 150 1、6 SYG-630/80A LGJ-630/80 100 10、0 60 100 150 1、6 SYG-800/55A LGJ-800/55 125 12、5 65 170 170 2、9 SYG-800/70A LGJ-800/70 125 12、5 65 170 170 2、9SYG-800/100ALGJ-800/100 125 12、5 65 170 170 2、9 SYG铜铝过渡设备线夹(压接型B类)型号适用导线主要尺寸(mm)重量(kg) A B D L1 L2SYG-50B LGJ-50 40 5、0 18 60 60 0、2 SYG-70B LGJ-70 40 5、0 22 70 80 0、3 SYG-95B LGJ-95 40 5、0 26 80 80 0、3 SYG-120B LGJ-120 50 8、0 26 80 85 0、5 SYG-150B LGJ-150 50 8、0 32 90 85 0、6 SYG-185B LGJ-185 50 8、0 32 90 85 0、6 SYG-120/7B LGJ-120/7 50 5、0 26 90 80 0、3 SYG-150/8B LGJ-150/8 50 5、0 30 90 80 0、3 SYG-150/20B LGJ-150/20 50 5、0 30 90 80 0、3 SYG-185/10B LGJ-185/10 50 6、3 32 90 80 0、4 SYG-185/25B LGJ-185/25 50 6、3 32 90 80 0、4 SYG-240/30B LGJ-240/30 50 6、3 36 100 80 0、6 SYG-300/15B LGJ-300/15 63 8、0 40 110 100 0、7 SYG-300/20B LGJ-300/20 63 8、0 40 110 100 0、7 SYG-300/25B LGJ-300/25 63 8、0 40 110 100 0、7 SYG-300/40B LGJ-300/40 63 8、0 40 110 100 0、7 SYG-400/20B LGJ-400/20 63 8、0 45 120 100 0、9 SYG-400/25B LGJ-400/25 63 8、0 45 120 100 0、9 SYG-400/35B LGJ-400/35 63 8、0 45 120 100 0、9 SYG-400/50B LGJ-400/50 63 8、0 45 120 100 0、9 SYG-400B LGJ-400 120 14、0 45 150 120 1、4 SYG-500/35B LGJ-500 80 8、0 52 130 80 1、1 SYG-500/45B LGJ-500/45 80 8、0 52 130 80 1、1 SYG-500/65B LGJ-500/65 80 8、0 52 130 80 1、1 SYG-630/45B LGJ-630/45 100 6、0 60 150 100 1、8SY系列铝设备线夹(压接型A类)型号Type 适用导线Conductor 主要尺寸Dimensions(mm) 重量(kg) A B D L1 L2 SY-35/6A LGJ-35/6 30 8 16 60 60 0、1 SY-50/8ALGJ-50/830 8 18 60 60 0、1 SY-70/10A LGJ-70/10 40 8 22 70 60 0、1 SY-95/15A LGJ-95/15 40 10 26 80 60 0、2 SY-120/7A LGJ-120/7 50 10 26 80 80 0、2 SY-150/8A LGJ-150/8 50 10 30 90 80 0、3 SY-150/20A LGJ-150/20 50 10 30 90 80 0、3 SY-185/10A LGJ-185/10 50 12 32 90 80 0、3 SY-185/25A LGJ-185/25 50 12 32 90 80 0、3 SY-240/30A LGJ-240/30 50 12 36 100 80 0、5 SY-300/15A LGJ-300/15 63 16 40 110 100 0、6 SY-300/20A LGJ-300/20 63 16 40 110 100 0、6 SY-300/25A LGJ-300/25 63 16 40 110 100 0、6 SY-300/40A LGJ-300/40 63 16 40 110 100 0、6 SY-400/20A LGJ-400/20 63 16 45 120 100 0、7 SY-400/25A LGJ-400/25 63 16 45 120 100 0、7 SY-400/35A LGJ-400/35 63 16 45 120 100 0、7 SY-400/50A LGJ-400/50 63 16 45 120 100 0、7 SY-400A LGJ-400 120 14 45 120 120 0、9 SY-400A1LGJ-400120 14 45 120 150 1、0 SY-500/35A LGJ-500/35 80 16 52 130 80 1、0 SY-500/45A LGJ-500/45 80 16 52 130 80 1、0 SY-500/65A LGJ-500/65 80 16 52 130 80 1、0 SY-630/45A LGJ-630/45 100 20 60 150 100 1、2 SY-630/55A LGJ-630/55 100 20 60 150 100 1、2 SY-630/80A LGJ-630/80 100 20 60 150 100 1、2 SY-800/55A LGJ-800/55 125 22 65 170 125 2、1 SY-800/70A LGJ-800/70 125 22 65 170 125 2、1 SY-800/100A L GJ-800/10012522 65 170 125 2、1 SY-210/10NA NRLH 58 GJ-210/10 606316451201050、8SY(T)系列铜设备线夹(压接型A、B类)型号主要尺寸(mm)D φ B L L1 L2SY(T)-95(A、B) 20 14 40 150 60 70 SY(T)-120(A、B) 22 15、5 40 160 65 70 SY(T)-150(A、B) 25 17 50 170 70 75 SY(T)-185(A、B) 27 19 50 180 75 80 SY(T)-240(A、B) 30 21 50 190 80 85 SY(T)-300(A、B) 32 23 60 210 90 90 SY(T)-400(A、B) 36 26、5 60 220 90 100 SY(T)-500(A、B) 40 30 80 230 100 100 SY(T)-630(A、B) 45 35 80 235 100 100 SY(T)-800(A、B) 50 38、5 100 270 110 120SL系列铝设备线夹(八五国标)型号适用导线外径 mm2螺栓个数主要尺寸(mm)A B L1 LSL-1A,B 8、40～9、60 4 40 6 65 145 SL-2A,B 11、0～13、68 4 40 6 80 175 SL-3A,B 15、20～16、72 6 50 8 125 225 SL-4A,B 19、02～21、28 6 50 8 125 225 SL系列铝设备线夹(七四国标)型号适用导线外径mm2主要尺寸(mm)A B L1 LSL3-1(单孔) 35～50 40 6 65 120 SL3-2(单孔) 70～95 40 6 80 136 SL1-3(单孔) 35～50 50 6 65 145 SL1-4(单孔) 70～95 50 6 80 175 SL1-5(单孔) 120～150 50 8 125 225 SL1-6(单孔) 185～240 50 8 125 225 SL2-7(单孔) 120～150 80 8 125 239 SL2-8(单孔) 185～240 80 8 125 239 螺栓型铜铝过渡设备线夹八五国标SLG系列七四标准定型STL(铜铝过渡线夹)型号适用导线mm2主要尺寸(mm)B A L1 L2 LSLG-1A 35-50 40 5 65 65 145 SLG-1B 35-50 40 5 65 65 145 SLG-2A 70-95 40 5 80 80 175 SLG-2B 70-95 40 5 80 80 175 SLG-3A 120-150 50 6 125 85 225 SLG-3B 120-150 50 6 125 85 225 SLG-4A 185-240 50 6 125 85 225 SLG-4B 185-240 50 6 125 85 225 型号适用导线mm2主要尺寸(mm)B A L1 L2 L SLG-1(单孔)35-50 40 5 65 65 120 SLG-2(单孔)70-95 40 5 65 65 136 SLG-3(双孔)35-50 40 5 80 80 145 SLG-4(双孔)70-95 40 5 80 80 175 SLG-5(双孔)120-150 50 6 125 85 225 SLG-6(双孔)185-240 50 6 125 85 225 SLG-7(四孔)120-150 80 6 125 85 230 SLG-8(四孔)185-240 80 6 125 85 230变压器用铜铝接线夹(特制带扣)型号适用导杆螺纹(mm)主要尺寸(mm)D M A BSBG-M12 12 22 12 6、7 50 SBG-M14 14 26 14 6、7 50 SBG-M16 16 26 16 7 50 SBG-M18 18 28 18 7、8 60 SBG-M20 20 30 20 7、8 60变压器用铜接线夹(特制带扣)型号适用导杆螺纹(mm)主要尺寸(mm)D M A BSBT-M12 12 22 12 6、5 50 SBT-M14 14 26 14 6、5 50 SBT-M16 16 26 16 6、5 50 SBT-M18 18 29 18 7、5 60 SBT-M20 20 31 20 7、5 60铜铝螺纹线夹型号适用导杆螺纹(mm)主要尺寸(mm)M D LSBG-1-M12 12 12 19 125 SBG-1-M14 14 14 21 140 SBG-1-M16 16 16 21 180 SBG-1-M18 18 18 24 200 SBG-1-M20 20 20 26 200ST系列螺栓型铜设备线夹设备线夹说明ST系列铜设备线夹(七四标准)型号适用导线mm2主要尺寸(mm)B A L1 LST-1(单孔) 35-50 40 4、2 65 120 ST-2(单孔) 70-95 40 4、2 80 136 ST-3(双孔) 35-50 40 4、2 65 145 ST-4(双孔) 70-95 40 4、2 80 175 ST-5(双孔) 120-150 50 5、0 125 225 ST-6(双孔) 185-240 50 5、0 125 225 ST-7(四孔) 120-150 80 5、2 125 230 ST-8(四孔) 185-240 80 5、2 125 230。

中华人民共和国国家标准设备线夹UDC621.315.6GB2341—85 Terminal clamp代替GB2341—80国家标准局1985-01-23发布1985-12-01实施1适用范围本标准适用于户外配电装置中母线引下线与电气设备连接的设备线夹。

本标准不适用于严重腐蚀地区设备线夹直接与设备端子的连接。

2型式尺寸2.1设备线夹分为SY型、SYG型、SL型、SLG型。

2.2设备线夹主要尺寸应符合图1～9和表1～6的规定：图1图2图3图4注：图1-4尺寸见表1图5注：图1-4尺寸见表1图6注：图1-4尺寸见表1图7注：图1-4尺寸见表1图8注：图1-4尺寸见表1图9注：图1-4尺寸见表1表中型号中字母及数字意义为：S——设备；L——螺栓；Y——压缩；G——过渡；数字——1、2等表示适用导线组合编号，300等表示适用导线标称截面，分子表示铝截面，分母表示钢截面。

附加字母A——0°；B——30°；C——90°。

3技术要求3.1设备线夹一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。

3.2材质与紧固件：a.设备线夹本体按GB1196—83《重熔用铝锭技术条件》，采用牌号不低于AL99.5的铝制造；铝板按GB3193—82《铝及铝合金热轧板，采用牌号不低于L3铝板》；b.压板按GB700—79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2(372.5MPa)的钢制造；c.铜板按GB2040—80《纯铜板》，采用牌号为T2的铜板；d.螺栓按GB5—76《六角头螺栓(粗制)》；e.垫圈按GB95—76《垫圈(粗制)》；f.弹簧垫圈按GB93—76《弹簧垫圈》；g.螺母按GB41—76《六角螺母(粗制)》。

3.3铜与铝的焊接要采用闪光焊接工艺。

3.4焊缝完整，无气孔和裂纹，平面错边不超过2.0mm，厚度错边不超过0.7mm。

3.5铜板、铝板表面平整光洁，局部划伤深度不大于0.5mm。

绝缘穿刺线夹使用说明一、组成穿刺线夹由上下绝缘壳体、上下穿刺导体、扭矩螺栓、密封胶垫、弹力垫片和防护帽组成。

二、结构特点1、单体双排锯齿触头，触点多、横截面积大、电阻小、承载电流能力强。

2、结构紧凑、科学合理、机械强度高、绝缘性能好、寿命长，（如欧卡姆绝缘穿刺线夹）专为中国电缆结构设计和制造。

3、整体式结构，采用超声波焊接，防潮、防水性能卓越。

4、塑料和金属螺栓采用注塑合成，避免紧固过程中塑料帽与金属螺栓滑脱；圆形设计，有效防止误操作。

5、蝶形结构，弹性持久，防锈、防氧化，碳素钢材质。

6、滑道式结构，装配灵活，左右可调，密封和绝缘性能优良。

三、工作原理主线和分支线卡进穿刺线夹后，拧紧扭矩螺栓，随着扭矩螺栓被拧紧，上下绝缘壳体逐渐合拢，弹性密封胶垫被压缩，穿刺导体开始穿刺电线绝缘层和接触电线导体，当弹性密封胶垫与电线绝缘层的密封和穿刺导体与电线导体的接触压力达到最佳效果时，扭矩螺栓的外六角帽断落,主线和分支线在弹力垫片的作用下持久可靠连接。

四、性能防火：用高温火焰燃烧，离火即熄灭；绝缘电阻：带电导体与绝缘壳体和外露金属件之间绝缘电阻>500M Ω；防护：防潮、防水和防固体进入；温升：<18K；载流量：是相同规格电线载流量的1.5-2倍；适用硬质电线导体材质：铜&铜、铜&铝、铜&铝合金、铝& 铝、铝合金&铝合金。

五、施工顺序1、根据穿刺分支位置剥除主干电缆外护套。

2、剥除分支电缆外护套。

3、安装穿刺线夹。

4、电缆外护套剥除长度单芯电缆外护套剥除长度（穿刺线夹壳体宽度=穿刺线夹密封胶垫宽度，欧卡姆穿刺线夹图6-3-1所示）。

多芯电缆外护套剥除长度< 50D，D：电缆直径，如欧卡姆穿刺线夹图6-3-2所示。

六、安装步骤1、将分支线插入到防护帽内部至顶端。

2、选好分支位置，将主线正确卡入穿刺线夹。

3、用套筒扳手平稳、匀速拧紧扭矩螺栓。

4、将扭矩螺栓外六角帽拧紧至自动断落。

NY钢芯铝绞线用耐张线夹安装使用说明1．将被压接的导线中的一根端头清洗1m左右，并涂上导电脂。

2．将清洗过的本体铝管（外径D），套进导线端头，并将其拉进离导线端头1m处。

3．用游标卡尺或卷尺量出钢锚前端管部尺寸l 2，自导线端部O量出需剥钢芯长度ON= l 2+Δl mm（Δl为15mm），做标记，并在距标记20mm处扎以新绑线P。

4．在端头O处打开一段铝股，将露出的钢芯端头用绑线扎牢。

然后用切割器（或剥铝线钳）在印记N处切断外层及中层铝股。

在切割内层铝股时，只割到每股直径的3/4处，然后将铝股逐股掰断。

剥除铝丝时，严禁碰伤钢芯。

）(图1)。

图15．压接钢锚A.选择与钢锚外径d大小一致的钢管压模“Cd＃”，应验证六角压模的对角为dmm；B.将钢芯清洗后，顺钢芯绞制方向旋转插入钢锚底部，钢锚端口露出钢芯长约15mm；C.钢锚前端管部放入钢模，双手托住钢锚、导线后合上模。

此时应使两侧导线与钢锚保持水平状态，并与液压机轴心相一致，以减少管子受压后可能产生弯曲。

D.对钢锚前端管部进行压接，压接的方向是从管部凹槽处到管囗，施压时相邻两模间至少应重叠5～10mm。

压缩后成正六边形，应验证正六边形的对边距离S，S的最大允许值为：S=（0.866*0.993d）+0.2，在第一模压好后用游标准卡尺检查压后对边距尺寸(注：液压泵的实际压力应不低于80Mp, 压力达到规定值时，应保持3～5s)。

符合标准后再继续进行液压操作。

(图2)图2E.解开绑线P, 钢锚压完成，此时钢锚口距外层铝线间距离至少5～10mm，若有飞边时，应将飞边锉掉，必要时还应用细砂纸打磨锉过处的毛刺；6．压接铝管A. 在本体铝管上量得自管口至第一个液压线的长度“Ly+f”，在铝线上自端头向内量“LY+f”，画一定位印记C（在铝线上画定位印记C应在涂电力脂及清除氧化膜之后)。

然后将本体铝管拉回，铝线顺铝股绞制方向旋转推向钢锚侧，直至铝管管口露出定位印记C为止。

目录目录 (1)设备线夹安装施工作业指导书 01、概述 02、编制依据 03、施工准备 04、施工步骤 (2)5、安全技术措施 (2)6、技术要求 (3)设备线夹安装施工作业指导书1、概述本指导书适用于新洲区110kV邾城变电站智能化改造工程更换导线线夹的停电作业指导。

2、编制依据《电气装置安装工程电缆线路施工及验收规范 GB50168-2006；《电力建设安全工作规程》（变电所部分）；《电业安全工作规程》（发电厂和变电所部分）DL 408-91；《电力设备预防性试验规程》Q/CSG 1 0007-2004；《110kV～500kV送变电工程质量检验及评定标准》Q/CSG ；《国家电网公司输变电工程施工工艺示范手册》《中国南方电网十项重点反事故措施》Q/；《中华人民共和国工程建设标准强制性条文》（电力工程部分）；DL/T 347-2010 T型线夹中华人民共和国电力行业标准DL/T 346-2010 设备线夹中华人民共和国电力行业标准业主和供货厂家签订的技术协议、制造厂家提供的配电柜使用说明书。

3、施工准备施工准备安排4、施工步骤5、安全技术措施6、技术要求设备线夹的技术要求应符合GB/T 2314DE 规定；T型线夹一般技术条件应符合GB/T2314的规定。

设备线夹应按规定程序批准的图样制造，其制造质量应符合DL/和DL/的规定；T型线夹其制造质量应符合DL/的规定。

设备线夹电气性能应符合下列规定：①导线接续处两端点之间的电阻，对于压缩型设备线夹，不应大于同样长度导线的电阻。

②导线接续处的温升不因大于被接续导线的温度。

③设备线夹所能承受的载流量不因小于被安装导线的载流量。

T型线夹的电气性能应符合下列规定：①导线接续处两端点间的电阻，对于压缩型T型线夹，不应大于同样长度导线的电阻。

②导线接续处的温升不应大于被接续导线的温升。

③T型线夹所能承受的载流量不因小于引下线的载流量。

线夹的机械性能是其握力不低于被安装导（绞）线计算拉断力的10%。

线夹的种类中文名称：线夹英文名称：clamp定义：能固定在导线上的金具。

应用学科：电力（一级学科）；输电线路（二级学科）线夹主要分为：设备线夹，熔线夹，持线夹，终端线夹，穿刺接地线夹，紧线夹，绝缘穿刺线夹，双头线夹，引入线夹，并沟线夹，耐张线夹。

中文名称：设备线夹英文名称：terminal connector定义：使导线与电气设备端子相连接，以传递电气负荷用的金具。

应用学科：电力（一级学科）；输电线路（二级学科）设备线夹用于母线引下线与电气设备（如变压器、断路器、互感器、隔离开关、穿墙套管等）的出线端子连接。

现在常用电气设备的出线端子有铜质和铝质两类，而引出线多为铝绞线或钢芯铝绞线，电话*壹三七柒三肆柒）肆五七扒.故设备线夹又分为铝设备线夹和铜铝过渡设备线夹两个系列。

根据设备线夹的安装使用方法分为螺栓型设备线夹和压缩型设备线夹。

SSY-300A/200(120*125)表示双线液压线夹，导线截面300mm，线间距离200mm，接线板尺寸为130*125mm。

附加字母A表示水平(0°)，B表示30°，C表示90°。

中文名称：并沟线夹英文名称：parallel groove clamp定义：平行接续导线，以传递电气负荷的接触金具。

应用学科：电力（一级学科）；输电线路（二级学科）并沟线夹用于中小截面的铝绞线或钢芯铝绞线以及架空避雷线的钢绞线在不承受张力的位置上的连接还用于非直线杆塔的跳线连接。

中文名称：耐张线夹英文名称：tension clamp，dead-end clamp定义：将导线挂至耐张绝缘子串或杆塔并承受导线张力的线夹。

应用学科：电力（一级学科）；输电线路（二级学科）介绍用于固定导线，以承受导线张力，并将导线挂至耐张串组或杆塔上的金具耐张线夹用于转角、接续，及终端的连接。

螺旋铝包钢线具有极强的耐张强度，无集中应力，对光缆起到保护和辅助减振的作用。

整套光缆耐张金具包括：耐张预绞丝、配套连接金具。

设备线夹定额-概述说明以及解释1.引言1.1 概述概述：设备线夹定额是指在工程设计和施工过程中，根据标准规范和实际需求所制定的设备线夹数量的固定额定值。

它是确保设备线夹在工程中正确使用和安装的重要依据之一，也是设备安全运行的关键保障之一。

在大型工程项目中，设备线夹定额的制定是必不可少的。

通过准确计算设备线夹的需求量，并制定相应的定额，可以有效地避免过度或不足安装设备线夹的情况发生，确保设备线夹的合理配置和使用，最大限度地减少潜在的安全隐患。

本文将介绍设备线夹定额的概念、作用以及制定方法，希望能够为工程设计和施工人员提供一些参考，提高设备线夹的使用效率和安全性。

1.2 文章结构文章结构部分是指文章整体内容的组织框架。

本文分为引言、正文和结论三个部分。

引言部分主要介绍了本文的背景和重要性，包括概述、文章结构和目的等内容。

正文部分是文章的重点部分，主要介绍了什么是设备线夹定额、设备线夹定额的作用和制定方法等内容。

结论部分对前文进行了总结，强调了设备线夹定额的重要性，并展望了未来设备线夹定额的发展趋势。

最后给出结论，总结全文的主要观点和观点。

1.3 目的设备线夹定额是为了规范和统一设备线夹的使用标准，确保设备线夹在不同项目和场景下能够达到相同的性能和安全要求。

通过制定设备线夹定额，可以提高设备线夹的安装效率，减少因不合适的线夹选择而导致的问题和风险，同时也可以提高工作效率，降低成本，保证设备线夹在工程项目中的稳定运行和长期可靠性。

因此，本文旨在通过分析设备线夹定额的概念、作用和制定方法，进一步强调设备线夹定额的重要性，促进设备线夹领域的规范化和发展。

2.正文2.1 什么是设备线夹定额:设备线夹定额是指根据具体设备的特性和工作环境条件，通过对设备线夹的性能、材料、结构等方面进行分析和计算，确定出适用于该设备的标准定额数量。

定额数量可以是指具体的线夹数量，也可以是指相关的参数值或规格等，用于指导设备线夹的设计、安装和使用。
