什么是电子电路中的锁相环及其应用电子电路中的锁相环（Phase-Locked Loop，简称PLL）是一种广泛应用的反馈控制电路，用于将输入信号的相位与频率与参考信号的相位与频率同步，从而实现信号的稳定性和精确性。
锁相环在通信、计算机、音频处理等领域都有重要的应用。
一、锁相环的工作原理锁相环主要由相位比较器（Phase Detector）、环形数字控制振荡器（VCO）和低通滤波器（LPF）组成。
相位比较器用来比较输入信号和参考信号的相位差，输出一个宽度等于相位差的脉冲信号。
VCO根据相位比较器输出的脉冲信号的宽度和方向来调节输出频率，使其与参考信号的频率和相位同步。
LPF用来滤除VCO输出信号中的高频成分，保证输出的稳定性。
二、锁相环的应用1. 通信领域：在数字通信系统中，锁相环被广泛应用于时钟恢复、时钟生成和时钟变换等方面。
通过锁相环可以实现对时钟信号的稳定传输，提高通信系统的可靠性和容错性。
2. 音频处理：在音频设备中，锁相环被用于时钟同步和抖动消除。
通过锁相环可以实现音频数据的同步传输和精确抖动控制，提高音质和信号稳定性。
3. 数字系统：在数字系统中，锁相环可用于时钟恢复、频率合成和位钟提取等方面。
通过锁相环可以实现对时钟信号的稳定提取和精确合成，确保系统的可靠运行。
4. 频率调制与解调：在调制与解调系统中，锁相环被应用于频偏补偿和相位同步。
通过锁相环可以实现对信号频偏和相位偏移的补偿，保证调制与解调的准确性和稳定性。
5. 频谱分析：锁相环还可以应用于频谱分析仪中，通过锁相环可以实现频率分析的准确性、稳定性和精确性。
三、锁相环的特点1. 稳定性：锁相环可以通过调整VCO的输出频率来实现输入信号和参考信号的同步，从而提高信号的稳定性。
2. 精确性：锁相环可以通过精确的相位比较和频率调节，实现对信号相位和频率的精确控制，提高信号处理的准确性。
3. 自适应性：锁相环可以根据输入信号和参考信号的变化自动调节，适应不同输入条件下的信号同步要求。
锁相环的基本原理1. 介绍锁相环（Phase Locked Loop，简称PLL）是一种广泛应用于电子领域的反馈控制系统。
它通过比较输入信号的相位和参考信号的相位差，并通过相位差的反馈控制，使得输出信号的相位与参考信号保持稳定的关系。
锁相环广泛应用于频率合成器、通信系统中的时钟恢复、频率系数调整等领域。
2. 锁相环的组成锁相环由多个组件组成，包括相位比较器、低通滤波器、电压控制振荡器（Voltage Controlled Oscillator，简称VCO）等。
2.1 相位比较器相位比较器是锁相环的核心部件，用于测量输入信号和参考信号之间的相位差。
常见的相位比较器有边沿比较器、数字比较器和模拟比较器等。
2.2 低通滤波器低通滤波器的作用是将相位比较器输出的脉冲信号转化为直流信号，并滤除不需要的高频成分。
低通滤波器一般采用RC电路实现。
2.3 电压控制振荡器电压控制振荡器（VCO）是锁相环的关键部件，它产生一个电压信号，用于控制输出信号的频率和相位。
VCO的输出频率与输入电压成正比。
一般VCO采用LC谐振电路实现。
2.4 分频器分频器的作用是将VCO的高频信号分频为参考信号的频率，以便与输入信号进行相位比较。
2.5 反馈环反馈环将VCO的输出信号与输入信号进行相位比较，并通过控制电压调整VCO的输出频率和相位。
同时，由于VCO输出信号被分频，所以经过一段时间后，输出信号的相位将与参考信号保持一致。
3. 锁相环的工作原理锁相环按照以下步骤工作：3.1 初始状态锁相环初始状态下，VCO的频率与输入信号的频率存在较大的差异，相位比较器输出的误差信号较大。
3.2 相位比较相位比较器对输入信号和参考信号进行相位比较，得到误差信号，误差信号的幅度与输入信号和参考信号之间的相位差有关。
3.3 误差信号滤波误差信号经过低通滤波器滤除高频成分，得到一个平滑的直流信号。
3.4 控制电压调整滤波后的误差信号作为控制电压，调整VCO的频率和相位。
数字锁相环原理数字锁相环（Digital Phase-Locked Loop，简称数字PLL）是一种广泛应用于通信、控制系统中的数字信号处理器。
它可以实现信号的频率和相位同步，对于数字通信系统中的时钟恢复、频率合成、信号解调等功能起着至关重要的作用。
本文将介绍数字锁相环的基本原理及其在通信系统中的应用。
数字锁相环由相位比较器、数字控制振荡器（DCO）、数字滤波器和锁定检测器组成。
其中，相位比较器用于比较输入信号和反馈信号的相位差，产生一个误差信号；数字控制振荡器根据误差信号调整输出频率；数字滤波器用于滤除噪声和抖动；锁定检测器用于检测数字锁相环是否已经锁定。
数字锁相环的工作原理可以简单描述为，首先，输入信号经过频率除法器和相位频率检测器，产生一个误差信号；然后，误差信号经过数字滤波器滤除噪声，再经过数字控制振荡器产生输出信号；最后，输出信号经过反馈回到相位比较器，形成闭环控制。
在闭环控制下，数字锁相环可以实现输入信号和输出信号的频率和相位同步。
数字锁相环在通信系统中有着广泛的应用。
在数字调制解调中，数字锁相环可以实现信号的时钟恢复和频率合成，保证接收端对发送端信号的准确解调；在频率合成器中，数字锁相环可以实现高稳定性的频率合成，满足通信系统对频率精度的要求；在通信系统中，数字锁相环还可以用于时钟同步和信号重构等功能。
总之，数字锁相环作为一种重要的数字信号处理器，在通信系统中有着广泛的应用。
它通过闭环控制实现输入信号和输出信号的频率和相位同步，保证了通信系统的稳定性和可靠性。
随着通信技术的不断发展，数字锁相环的应用范围将会更加广泛，对于提高通信系统的性能起着至关重要的作用。
通过本文的介绍，相信读者对数字锁相环的原理及其在通信系统中的应用有了更深入的了解。
数字锁相环作为一种重要的数字信号处理器，其原理简单而又实用，对于提高通信系统的性能有着重要的意义。
希望本文能对读者有所帮助，谢谢阅读！。
锁相环技术原理及其应用一、锁相环技术原理1.1 基本概念锁相环（Phase-Locked Loop，PLL）是一种调节电路，能够通过控制其输出信号相位与参考信号相位之间的差值，使输出信号频率与参考信号频率一致，并且其输出信号相位与参考信号精确同步。
锁相环可以用于频率合成、时钟恢复、数字信号处理、射频通信等领域。
1.2 工作原理锁相环主要由相位比较器、低通滤波器、时钟发生器、可变增益放大器和电压控制振荡器等组成。
其中，相位比较器的作用是将参考信号和反馈信号进行比较，然后得到相位误差信号。
低通滤波器的作用是将相位误差信号进行平滑处理，得到直流误差信号。
时钟发生器的作用是产生参考信号。
可变增益放大器的作用是将误差信号放大后作为电压控制振荡器的控制电压。
电压控制振荡器的作用是产生锁相环输出信号，并且通过调节电压来控制输出信号的频率和相位。
1.3 稳定性分析锁相环的稳定性与参考信号的稳定性和相位比较器的带宽以及低通滤波器的截止频率等因素有关。
稳定性分析主要是评估锁相环输出信号的频率精度和相位噪声。
二、锁相环技术应用2.1 频率合成频率合成是利用锁相环技术将一个较低频率信号转换为高频率信号。
其中，参考信号是一个较低频率信号，产生参考信号的时钟发生器经过倍频器将参考信号的频率增加到所需的合成频率，然后经过相位比较器和滤波器控制电压控制振荡器的输出频率。
频率合成广泛应用于通信、广播、雷达、卫星导航等领域。
2.2 时钟恢复时钟恢复是一种将时钟信号从数据信号中恢复出来的技术。
锁相环可以通过将数据信号作为反馈信号，将时钟信号从数据信号中恢复出来。
时钟恢复广泛应用于数字通信和数字音频领域。
2.3 数字信号处理锁相环可以通过将输入信号与锁相环输出信号相比较，将输入信号变换的频率和相位误差降到很小，从而使输入信号的相位和频率与输入信号一致。
锁相环广泛应用于数字信号处理，例如数字滤波器、数字混频器、数字降噪器等。
2.4 射频通信锁相环在射频通信中的应用非常广泛，主要用于频率合成、时钟恢复等领域。

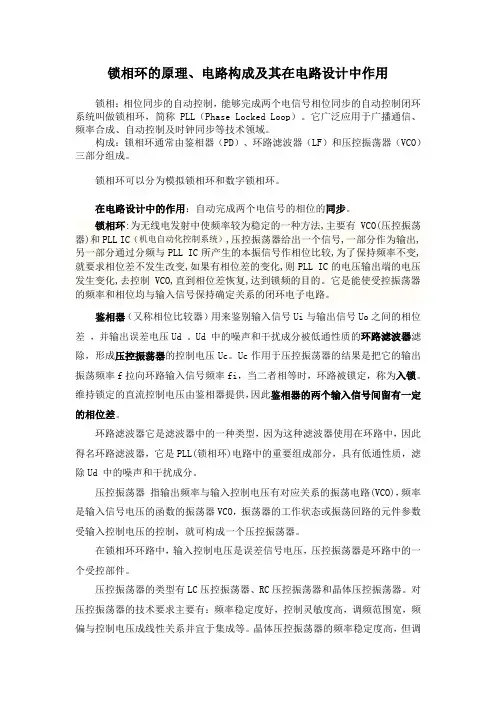

锁相环的原理、电路构成及其在电路设计中作用锁相：相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL（Phase Locked Loop）。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
构成：锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成。
锁相环可以分为模拟锁相环和数字锁相环。
在电路设计中的作用：自动完成两个电信号的相位的同步。
锁相环:为无线电发射中使频率较为稳定的一种方法,主要有VCO(压控振荡器)和PLL IC（机电自动化控制系统）,压控振荡器给出一个信号,一部分作为输出,另一部分通过分频与PLL IC所产生的本振信号作相位比较,为了保持频率不变,就要求相位差不发生改变,如果有相位差的变化,则PLL IC的电压输出端的电压发生变化,去控制VCO,直到相位差恢复,达到锁频的目的。
它是能使受控振荡器的频率和相位均与输入信号保持确定关系的闭环电子电路。
鉴相器（又称相位比较器）用来鉴别输入信号Ui与输出信号Uo之间的相位差，并输出误差电压Ud 。
Ud 中的噪声和干扰成分被低通性质的环路滤波器滤除，形成压控振荡器的控制电压Uc。
Uc作用于压控振荡器的结果是把它的输出振荡频率f拉向环路输入信号频率fi，当二者相等时，环路被锁定，称为入锁。
维持锁定的直流控制电压由鉴相器提供，因此鉴相器的两个输入信号间留有一定的相位差。
环路滤波器它是滤波器中的一种类型，因为这种滤波器使用在环路中，因此得名环路滤波器，它是PLL(锁相环)电路中的重要组成部分，具有低通性质，滤除Ud 中的噪声和干扰成分。
压控振荡器指输出频率与输入控制电压有对应关系的振荡电路(VCO)，频率是输入信号电压的函数的振荡器VCO，振荡器的工作状态或振荡回路的元件参数受输入控制电压的控制，就可构成一个压控振荡器。
在锁相环环路中，输入控制电压是误差信号电压，压控振荡器是环路中的一个受控部件。
锁相环锁相环，又称为锁相放大器或者锁相放大器，是一种基于反馈机制的控制系统，用于稳定和锁定两个信号的相位差。
锁相环的原理可以在许多领域中得到应用，包括通信、电子仪器、雷达等。
锁相环工作原理锁相环的核心原理是采用一个反馈环来纠正输入信号的相位差。
一般来说，锁相环由三个主要部分组成：相位比较器、低通滤波器和可变频率振荡器。
首先，锁相环将输入信号和参考信号通过相位比较器进行比较，产生一个误差信号。
相位比较器会计算两个信号之间的相位差，并且生成一个电压或电流信号，表示这个相位差。
如果输入信号和参考信号的相位差为零，那么相位比较器输出的误差信号也将为零。
接着，误差信号通过低通滤波器进行滤波处理，去除高频噪声和杂散信号。
低通滤波器可以使锁相环对于高频噪声具有良好的抑制能力，提高系统的稳定性和抗干扰性。
最后，滤波后的误差信号被送往可变频率振荡器，控制其输出的频率和相位。
可变频率振荡器会根据误差信号的大小和方向来调整输出信号的频率和相位，以减小相位差。
如果误差信号为正，则输出频率增加；如果误差信号为负，则输出频率减小。
通过不断调整输出频率和相位，锁相环可以将输入信号和参考信号的相位差保持在一个可接受的范围内。
应用领域锁相环在通信领域中有广泛的应用。
在通信系统中，锁相环可以用来确保发送和接收的信号保持同步。
例如，在无线通信中，锁相环可以用来抑制多径干扰和载波漂移，提高通信质量和稳定性。
另外，锁相环还可以用于时钟恢复和数据捕获等方面。
除了通信领域外，锁相环在电子仪器和雷达等领域也有重要的应用。
在电子仪器中，锁相环可以用来稳定和控制仪器的频率和相位。
例如，在频谱分析仪和信号发生器中，锁相环可以确保仪器输出的信号具有准确的频率和相位信息。
在雷达系统中，锁相环可以用来实现目标检测和跟踪。
通过锁相环，雷达可以准确地测量目标和干扰源之间的相对相位差，从而提高雷达测量的精度和可靠性。
总结锁相环是一种基于反馈机制的控制系统，用于稳定和锁定两个信号的相位差。
锁相环工作原理锁相环是一种常见的电路系统，用于提供稳定的频率和相位锁定功能。
它在许多应用中被广泛使用，如通信系统、音频处理、频谱分析等。
本文将详细介绍锁相环的工作原理及其组成部分。
一、锁相环的基本原理锁相环的基本原理是通过比较输入信号和反馈信号的相位差，并根据相位差的大小来调整输出信号的频率和相位，使其与输入信号保持同步。
锁相环的核心是一个相位比较器，它将输入信号和反馈信号进行相位比较，并产生一个误差信号。
根据误差信号的大小和方向，锁相环会调整其输出信号的频率和相位，使得误差信号趋近于零。
二、锁相环的组成部分1. 相位比较器：相位比较器是锁相环的核心部分，用于比较输入信号和反馈信号的相位差。
常见的相位比较器有边沿比较器、模拟比较器和数字比较器等。
2. 低通滤波器：低通滤波器用于滤除相位比较器输出中的高频噪声，保留低频成分。
它可以平滑误差信号，减小锁相环的震荡和抖动。
3. 振荡器：振荡器是锁相环的参考信号源，用于提供稳定的参考频率。
常见的振荡器有晶体振荡器和电感电容振荡器等。
4. 分频器：分频器用于将输入信号分频，以匹配振荡器的频率。
通过分频器，锁相环可以工作在不同的频率范围内。
5. 控制电路：控制电路根据相位比较器输出的误差信号，调整振荡器的频率和相位，以使其与输入信号保持同步。
控制电路通常由比例积分控制器（PID控制器）和电压控制振荡器（VCO）组成。
三、锁相环的工作过程1. 初始状态：锁相环开始工作时，相位比较器将输入信号和反馈信号进行比较，产生一个误差信号。
2. 错位信号处理：误差信号经过低通滤波器平滑处理，去除高频噪声。
3. 控制信号生成：平滑后的误差信号经过控制电路处理，生成控制信号。
4. 控制信号调节：控制信号调节振荡器的频率和相位，使其与输入信号同步。
5. 反馈信号生成：调节后的振荡器输出信号作为反馈信号，与输入信号进行相位比较。
6. 误差信号更新：相位比较器再次比较输入信号和反馈信号，产生新的误差信号。
锁相环原理及应用锁相环（Phase-Locked Loop，PLL）是一种电子电路，主要用于调整频率和相位，使其与输入信号同步，并用来提供高精度的时钟和频率合成。
锁相环的原理是通过不断比较参考信号和输出信号的相位差，并通过反馈控制来调整输出信号的频率和相位，使输出信号与参考信号保持稳定的相位关系。
锁相环通常由相位比较器、低通滤波器、控制电压发生器、振荡器等组成。
锁相环的工作过程可以简单描述为以下几个步骤：1.相位比较：输入信号与参考信号经过相位比较器，比较它们之间的相位差。
2.滤波调整：比较结果经过低通滤波器，得到一个控制电压，该控制电压用于调整振荡器的频率和相位。
3.振荡器反馈：通过控制电压调整振荡器的频率和相位，使输出信号与参考信号保持稳定的相位关系。
4.输出信号：输出信号作为锁相环的输出，可以用于时钟同步、频率合成等应用。
锁相环具有许多应用。
以下是一些常见的应用案例：1.时钟同步：在数字系统中，锁相环常用于同步时钟信号，确保各个子系统的时钟一致，避免数据传输错误和时序问题。
2.频率合成：通过锁相环可以将一个低频信号合成为一个高频信号，常用于通信系统、雷达、音视频处理等领域。
3.相位调制和解调：锁相环可以用于实现相位调制和解调，常用于无线通信系统和调制解调器等。
4.频率跟踪和捕获：锁相环可以自动跟踪输入信号的频率变化并调整输出信号的频率，用于跟踪和捕获频率变化较快的信号。
锁相环的优点是可以实现高精度的频率和相位调整，对于精密测量、通信系统等需要高稳定性、高精度的应用非常重要。
然而，锁相环也存在一些局限性，比如锁定时间相对较长，对噪声和干扰较敏感，需要合适的滤波器和设计来提高性能。
综上所述，锁相环是一种基于反馈控制的电子电路，通过比较输入信号和参考信号的相位差来调整输出信号的频率和相位。
它在时钟同步、频率合成、相位调制解调、频率跟踪捕获等应用中起到重要作用。
锁相环的原理和应用对于理解和设计高精度的电子系统非常关键。
锁相环工作原理锁相环是一种常用于频率合成和时钟恢复的电路，它能够将输入信号的相位和频率与参考信号同步。
在本文中，我们将详细介绍锁相环的工作原理及其应用。
一、锁相环的基本组成部分锁相环主要由相位比较器、环路滤波器、电压控制振荡器（VCO）以及分频器组成。
1. 相位比较器（Phase Detector）相位比较器是锁相环的核心部分，其作用是将输入信号与参考信号进行相位比较，并输出一个误差信号。
常见的相位比较器有边沿比较器、乘法器和加法器等。
2. 环路滤波器（Loop Filter）环路滤波器的作用是对相位比较器输出的误差信号进行滤波和放大，以产生稳定的控制电压。
通常，环路滤波器由低通滤波器和放大器组成。
3. 电压控制振荡器（Voltage Controlled Oscillator，VCO）电压控制振荡器是一种根据输入电压的变化而改变输出频率的电路。
在锁相环中，VCO的输出频率受到环路滤波器输出的控制电压的调节。
4. 分频器（Divider）分频器将VCO的输出信号进行分频，以产生参考信号。
分频器通常使用可编程分频器，可以根据需要选择不同的分频比。
二、锁相环的工作原理锁相环的工作原理可以简单地描述为以下几个步骤：1. 初始状态锁相环的初始状态是未锁定状态，VCO的输出频率与参考信号的频率存在差异，相位比较器输出的误差信号不为零。
2. 相位比较相位比较器将输入信号与参考信号进行相位比较，产生一个误差信号。
误差信号的幅度和相位表示了输入信号与参考信号之间的差异。
3. 环路滤波误差信号经过环路滤波器进行滤波和放大，产生一个稳定的控制电压。
该控制电压的大小和极性取决于输入信号与参考信号之间的相位差。
4. 控制VCO控制电压作用于VCO，调节其输出频率。
当控制电压为正时，VCO的输出频率增加；当控制电压为负时，VCO的输出频率减小。
5. 反馈VCO的输出信号经过分频器进行分频，产生一个参考信号。
该参考信号与输入信号进行比较，形成反馈回路。
锁相环工作原理锁相环是一种常用于频率合成和时钟恢复的电路。
它通过对输入信号进行频率和相位的调整，使其与参考信号保持同步。
锁相环广泛应用于通信、雷达、测量仪器等领域。
一、基本原理锁相环由相位比较器、低通滤波器、电压控制振荡器（VCO）和分频器组成。
其工作原理如下：1. 参考信号输入：外部提供一个稳定的参考信号，作为锁相环的参考频率。
2. 相位比较：将输入信号与参考信号进行相位比较，得到相位误差信号。
3. 低通滤波：将相位误差信号经过低通滤波器滤波，得到平滑的控制电压。
4. 控制振荡器调频：将控制电压作为输入，控制电压控制振荡器的频率，实现频率的调整。
5. 分频：将控制振荡器的输出信号进行分频，得到反馈信号。
6. 反馈：将分频后的信号与输入信号进行相位比较，得到新的相位误差信号。
通过不断的相位比较、滤波和调频，锁相环可以实现输入信号与参考信号的同步。
二、工作过程锁相环的工作过程可以分为锁定和跟踪两个阶段。
1. 锁定阶段：在初始状态下，锁相环的输出与输入信号存在相位差。
相位比较器将输入信号与参考信号进行比较，得到相位误差信号。
经过低通滤波器滤波后，控制电压作用于VCO，调整其频率。
经过分频器分频后，反馈信号与输入信号再次进行相位比较，得到新的相位误差信号。
通过不断的反馈和调节，相位误差逐渐减小，最终锁定在一个稳定的值，输出信号与参考信号同步。
2. 跟踪阶段：当输入信号发生频率或相位变化时，锁相环需要跟踪这些变化。
相位比较器检测到相位误差信号增大，低通滤波器将其平滑后，调节VCO的频率。
通过分频器反馈信号与输入信号进行相位比较，得到新的相位误差信号。
锁相环通过不断的反馈和调节，使输出信号重新与输入信号同步。
三、应用领域锁相环在许多领域中都有广泛的应用，包括但不限于以下几个方面：1. 频率合成：锁相环可以将一个稳定的参考信号与一个可调频率的振荡器相结合，生成一个具有所需频率的输出信号。
这在通信系统、雷达系统等需要精确频率合成的应用中非常重要。
锁相环的组成和工作原理锁相环（Phase Locked Loop，简称PLL）是一种经常用于时钟恢复、频率合成和频率同步等应用的电路。
它由几个组成部分构成，包括相频偵测器（Phase Frequency Detector，简称PFD）、环形計數器（Divider），低通滤波器（Loop Filter）和振荡器（VoltageControlled Oscillator，简称VCO）。
锁相环通过调节振荡器的频率，以跟踪和同步输入信号的相位和频率。
锁相环的工作原理如下：1. 相频检测：锁相环的相频检测器（Phase Frequency Detector，简称PFD）用于测量输入信号和反馈信号之间的相位差和频率差。
根据相频检测器的输出，可以得到一个锁定的电压信号，该信号与相位差和频率差成正比。
2. 环形计数器：环形计数器（Divider）是用于将输出信号的频率降低至可控制范围的计数器。
当输出信号进入环形计数器时，计数器开始对信号进行计数，并输出一个较低频率的信号作为反馈信号输入到PFD中。
3. 低通滤波器：低通滤波器（Loop Filter）用于减小环形计数器输出信号的噪音，并将输出信号平滑化。
滤波器的输出电压与输入信号的频率和相位差成正比。
通过调整滤波器的参数，可以控制锁相环的锁定时间和跟踪精度。
4. 振荡器：振荡器（Voltage Controlled Oscillator，简称VCO）是一个根据输入电压的大小来调整输出频率的振荡器。
当输入电压增加时，振荡器的输出频率也会增加；当输入电压减小时，振荡器的输出频率也会减小。
在锁相环中，VCO的频率通过调节输入电压来实现相位和频率的跟踪。
当锁相环处于锁定状态时，相位差为零，频率差为零，输入信号的相位和频率与反馈信号完全同步。
如果输入信号的相位或频率发生变化，锁相环会通过调节VCO的频率来追踪这些变化，并使输入信号的相位和频率保持同步。
锁相环的工作原理可以简单描述为：输入信号经过相频检测器和环形计数器，产生一个较低频率的反馈信号。
锁相环工作原理引言概述：锁相环（Phase-Locked Loop，简称PLL）是一种常见的电子电路，用于同步信号的频率和相位。
它在通信系统、数字信号处理、时钟同步等领域被广泛应用。
本文将详细介绍锁相环的工作原理，包括基本原理、主要组成部分、工作过程以及应用场景。
一、基本原理：1.1 反馈环路：锁相环的核心是一个反馈环路，通过不断调整输入信号的频率和相位，使其与参考信号保持同步。
这个环路由比较器、低通滤波器和控制电路组成。
1.2 相位检测器：相位检测器用于比较输入信号和参考信号的相位差，产生一个误差信号。
根据误差信号的大小和方向，控制电路将调整输入信号的相位和频率。
1.3 数字控制：现代锁相环通常采用数字控制，通过数字控制器和数字控制电路，实现对反馈环路的精确控制。
数字控制还可以实现自适应调整，提高锁相环的性能。
二、主要组成部分：2.1 振荡器：振荡器是锁相环的基础，它产生一个参考信号，用于与输入信号进行比较。
常见的振荡器有晶体振荡器和压控振荡器，前者具有稳定的频率，适用于需要高精度的应用，而后者可以通过调节电压来改变频率，适用于需要频率可调的应用。
2.2 分频器：分频器用于将输入信号的频率降低到与参考信号相匹配的频率。
它可以将输入信号分成若干个相等的周期，用于和参考信号进行比较。
2.3 低通滤波器：低通滤波器用于滤除相位检测器输出中的高频噪声，保留误差信号中的低频成分。
它可以使锁相环的输出更加稳定。
三、工作过程：3.1 初始状态：锁相环初始状态下，输入信号和参考信号的频率和相位存在差异。
相位检测器会检测到相位差，并产生一个误差信号。
3.2 调整过程：控制电路根据误差信号的大小和方向，调整输入信号的相位和频率。
通过不断调整，误差信号逐渐减小，直到达到稳定状态。
3.3 稳定状态：当输入信号和参考信号的频率和相位完全一致时，锁相环进入稳定状态。
此时，输出信号与参考信号保持同步，相位差为零。
四、应用场景：4.1 通信系统：锁相环在通信系统中用于频率合成、时钟恢复和信号调制等方面。
锁相环工作原理锁相环（Phase-Locked Loop，简称PLL）是一种常用的电子电路，用于将输入信号与参考信号进行比较，并通过反馈控制，使得输出信号与参考信号保持相位一致。
锁相环广泛应用于通信系统、时钟同步、频率合成等领域。
本文将详细介绍锁相环的工作原理及其组成部分。
一、锁相环的组成部分锁相环主要由相位比较器、低通滤波器、控制电压源和振荡器四个主要部分组成。
1. 相位比较器（Phase Detector）相位比较器是锁相环的核心部分，用于比较输入信号与参考信号的相位差，并产生一个误差电压。
常见的相位比较器有异或门、乘法器等。
相位比较器的输出电压正比于输入信号与参考信号的相位差，用于驱动锁相环的控制电路。
2. 低通滤波器（Low Pass Filter）低通滤波器用于对相位比较器输出的误差电压进行滤波，去除高频噪声，得到平滑的控制电压。
低通滤波器通常采用RC滤波器或者积分器。
3. 控制电压源（Voltage Controlled Oscillator）控制电压源是锁相环的输出部分，它根据低通滤波器输出的控制电压来控制振荡器的频率和相位。
控制电压源通常采用电压控制振荡器（VCO）。
4. 振荡器（Oscillator）振荡器是锁相环的参考信号源，它产生一个稳定的参考信号，并与输入信号进行比较。
常见的振荡器有晶体振荡器、LC振荡器等。
二、锁相环的工作原理锁相环的工作原理可以分为两个阶段：捕获阶段和跟踪阶段。
1. 捕获阶段在捕获阶段，锁相环的目标是将输出信号与输入信号的相位差逐渐减小，直到达到稳定的状态。
具体步骤如下：a. 相位比较器比较输入信号与参考信号的相位差，产生一个误差电压。
b. 低通滤波器对误差电压进行滤波，得到平滑的控制电压。
c. 控制电压源根据控制电压调节振荡器的频率和相位，使得输出信号的相位逐渐接近参考信号的相位。
d. 当输出信号的相位与参考信号的相位差小于某个阈值时，进入跟踪阶段。
锁相环的组成和原理及应用
一.锁相环的基本组成
许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。
锁相环路是一种反馈控制电路，简称锁相环(PLL)。
锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。
因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。
锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。
锁相环通常由鉴相器(PD)、环路滤波器(LF)和压控振荡器(VCO)三部分组成，锁相环组成的原理框图如图8-4-1所示。
锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成uD(t)电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压uC(t)，对振荡器输出信号的频率实施控制。
二.锁相环的工作原理
锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。
鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：
(8-4-1)
(8-4-2)
式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。
则模拟乘法器的输出电压uD为：
用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压uC(t)。
即uC(t)为：
(8-4-3)
式中的ωi为输入信号的瞬时振荡角频率，θi(t)和θO(t)分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：
即
(8-4-4)
则，瞬时相位差θd为
(8-4-5)
对两边求微分，可得频差的关系式为
(8-4-6)
上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，uc(t)为恒定值。
当上式不等于零时，说明锁相环的相位还未锁定，输入信号和输出信号的频率不等，uc(t)随时间而变。
因压控振荡器的压控特性如图8-4-3所示，该特性说明压控振荡器的振荡频率ωu以ω0为中心，随输入信号电压uc(t)的变化而变化。
该特性的表达式为
(8-4-6)
上式说明当uc(t)随时间而变时，压控振荡器的振荡频率ωu也随时间而变，锁相环进入“频率牵引”，自动跟踪捕捉输入信号的频率，使锁相环进入锁定的状态，并保持ω0=ωi的状态不变。
三、锁相环的应用
3.1.锁相环在调制和解调中的应用
(1)调制和解调的概念
为了实现信息的远距离传输，在发信端通常采用调制的方法对信号进行调制，收信端接收到信号后必须进行解调才能恢复原信号。
所谓的调制就是用携带信息的输入信号ui来控制载波信号uC的参数，使载波信号的某一个参数随输入信号的变化而变化。
载波信号的参数有幅度、频率和位相，所以，调制有调幅(AM)、调频(FM)和调相(PM)三种。
调幅波的特点是频率与载波信号的频率相等，幅度随输入信号幅度的变化而变化;调 频波的特点是幅度与载波信号的幅度相等，频率随输入信号幅度的变化而变化;调相波的特点是幅度与载波信号的幅度相等，相位随输入信号幅度的变化而变化。
调 幅波和调频波的示意图如图8-4-4所示。
上图的(a)是输入信号，又称为调制信号;图(b)是载波信号，图(c)是调幅波和调频波信号。
解调是调制的逆过程，它可将调制波uO还原成原信号ui。
3.2.锁相环在调频和解调电路中的应用
调频波的特点是频率随调制信号幅度的变化而变化。
由8-4-6式可知，压控振荡 器的振荡频率取决于输入电压的幅度。
当载波信号的频率与锁相环的固有振荡频率ω0相等时，压控振荡器输出信号的频率将保持ω0不变。
若压控振荡器的输入信 号除了有锁相环低通滤波器输出的信号uc外，还有调制信号ui，则压控振荡器输出信号的频率就是以ω0为中心，随调制信号幅度的变化而变化的调频波信号。
由此可得调频电路可利用锁相环来组成，由锁相环组成的调频电路组成框图如图8-4-5所示。
根据锁相环的工作原理和调频波的特点可得解调电路组成框图如图8-4-6所示。
3.3.锁相环在频率合成电路中的应用
在现代电子技术中，为了得到高精度的振荡频率，通常采用石英晶体振荡器。
但石英晶体振荡器的频率不容易改变，利用锁相环、倍频、分频等频率合成技术，可以获得多频率、高稳定的振荡信号输出。
输出信号频率比晶振信号频率大的称为锁相倍频器电路;输出信号频率比晶振信号频率小的称为锁相分频器电路。
锁相倍频和锁相分频电路的组成框图如图8-4-7所示。
