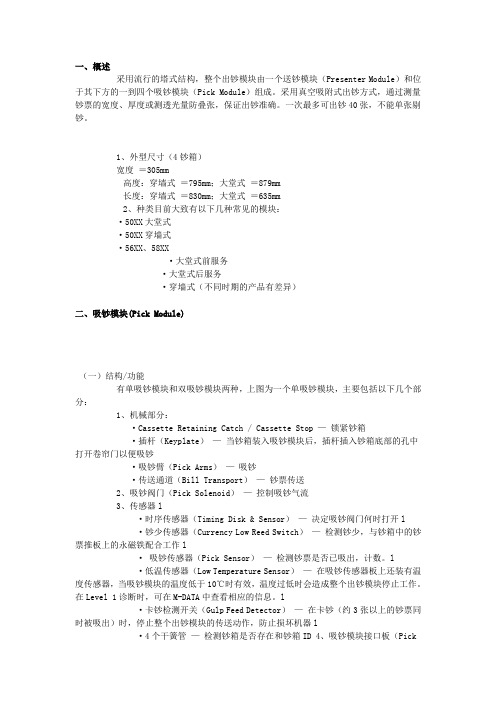

一、概述采用流行的塔式结构，整个出钞模块由一个送钞模块（Presenter Module）和位于其下方的一到四个吸钞模块（Pick Module）组成。
采用真空吸附式出钞方式，通过测量钞票的宽度、厚度或测透光量防叠张，保证出钞准确。
一次最多可出钞40张，不能单张剔钞。
1、外型尺寸（4钞箱）宽度＝305mm高度：穿墙式＝795mm；大堂式＝879mm长度：穿墙式＝830mm；大堂式＝635mm2、种类目前大致有以下几种常见的模块：·50XX大堂式·50XX穿墙式·56XX、58XX·大堂式前服务·大堂式后服务·穿墙式（不同时期的产品有差异）二、吸钞模块(Pick Module)（一）结构/功能有单吸钞模块和双吸钞模块两种，上图为一个单吸钞模块，主要包括以下几个部分： 1、机械部分：·Cassette Retaining Catch / Cassette Stop —锁紧钞箱·插杆（Keyplate）—当钞箱装入吸钞模块后，插杆插入钞箱底部的孔中打开卷帘门以便吸钞·吸钞臂（Pick Arms）—吸钞·传送通道（Bill Transport）—钞票传送2、吸钞阀门（Pick Solenoid）—控制吸钞气流3、传感器l·时序传感器（Timing Disk & Sensor）—决定吸钞阀门何时打开l·钞少传感器（Currency Low Reed Switch）—检测钞少，与钞箱中的钞票推板上的永磁铁配合工作l·吸钞传感器（Pick Sensor）—检测钞票是否已吸出，计数。
l·低温传感器（Low Temperature Sensor）—在吸钞传感器板上还装有温度传感器，当吸钞模块的温度低于10℃时有效，温度过低时会造成整个出钞模块停止工作。
在Level 1诊断时，可在M-DATA中查看相应的信息。
数钞机故障诊断1数钞机M-STA TUS（主故障码）所表示的意义：00 无故障。
01 要求从末安装好的钞箱数钞造成错误。
02 残钞过多（可能是因为钞票的尺寸过大或过小，或叠钞过多，或钞票上有补粘贴物。
）03 吸钞失败。
04 钱箱的钞票太少造成吸钞失败。
05 传感器故障，或是钞票堵塞在主传送器内。
06 末定义。
07 钱箱末放好。
08 残钞太多，或残钞箱的传感器被阻塞。
09 数钞机与TCM之间通讯有故障（检查SDC链路及其接口模块）10 操作并末开始，原因是由于前一次操作造成。
11 由于下列其中一种情况而使操作不能开始；1．在前面操作中，钞票仍然堆积在传送器中，数钞机处于“禁止”状态。
2．在前面操作中，钞票尚末从传送器里清除，从而产生一个“禁止”状态。
*必须执行“清”命令或清楚故障记录数钞机才能复位，（转化为“允许”状态。
）12 出钞模块的钳钞机构有故障或被堵塞。
13 钞票出口闸门不能开启。
14 钞票出口闸门不能关闭。
15 末定义。
16 主传送器的计时轮不能正确运行，或者主马达产生故障。
17 末定义。
18 钞票堵塞在出钞票模块的传送器中，或者传送器的传感器有故障。
19 在前一次的操作后没有取走钞票，出口传感器仍被钞票堵塞。
20—27末定义。
28 A TM的SOH不能修改，数钞机控制板上的NVRAM有故障。
29 出钞模块的传送计时轮不能正确运行，或者是出钞马达有故障。
30 出钞模块的传送机构某一个传感器有故障或被堵塞。
]31 末定义。
32 控制板上的80652微处理器有故障。
33 80652的1²C总线通讯失败。
34 试图进行出钞测试，但是先前并无die 钞操作，或者试图进行回收钞票，但是先前并无出钞操作。
35 由于钱柜门的互联锁末能闭合，所以操作不能执行。
、36 由于钱箱尚末安装好，所以真空阀门的测试不能执行。
]37 TI服务开关ON。
38 TI 服务开关OFF39 LVDT（线性变量位移传感器）及其有关电路有问题。

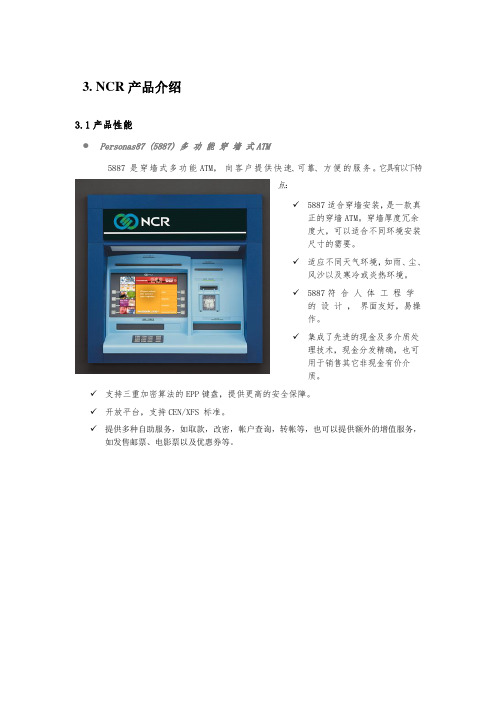

3. NCR产品介绍3.1产品性能●Personas87 (5887) 多功能穿墙式ATM5887 是穿墙式多功能 ATM，向客户提供快速、可靠、方便的服务。
它具有以下特点：✓5887适合穿墙安装，是一款真正的穿墙ATM。
穿墙厚度冗余度大，可以适合不同环境安装尺寸的需要。
✓适应不同天气环境，如雨、尘、风沙以及寒冷或炎热环境。
✓5887符合人体工程学的设计，界面友好，易操作。
✓集成了先进的现金及多介质处理技术，现金分发精确，也可用于销售其它非现金有价介质。
✓支持三重加密算法的EPP键盘，提供更高的安全保障。
✓开放平台，支持CEN/XFS 标准。
✓提供多种自助服务，如取款，改密，帐户查询，转帐等，也可以提供额外的增值服务，如发售邮票、电影票以及优惠券等。
NCR5887穿墙式取款机（4钞箱）产品序号描述5887-0301-7390 NCR 5887 多功能穿墙式ATM5887-F658 EPP支持模块5814-F133 支持Triple-DES的EPP中文键盘5887-F00A 保险箱装置5887-F01B 12.1" 标准液晶显示器5887-F06G Walk-up (13in wall)5887-F07J 内存512MB5887-F08K 吞卡器-敞开式5887-F20C 全图形热敏收据打印机5887-F21C 图形化热敏日志打印机5887-F24K 面板广告灯5887-F33E DVD光盘驱动器5887-F38D 操作引导指示灯5887-F39H 高容量硬盘驱动器5887-F40A 第一把钥匙锁5887-F40G 第二把密码锁5887-F41E 废钞箱5887-F52E 钞箱-4个高质标准钞箱5887-F72C 奔腾IV 2.8G 处理器5887-F71F 吞卡式读卡器IMCRW TK1/2/35887-F61F IMCRW通道内指示灯5887-F71H 防止卡片欺诈装置5887-F61G IMCRW 智能卡模块5887-F71C IMCRW 断电可退卡5887-F77K 标准面板5887-F789 Pre-Staging6901-F784 安装验收报告5801-F051 Microsoft Windows XP Pro 运行使用权5887-F249 可运行微软产品的标识5887-F05H 集成以太网卡5887-F63H China RoHS Label5887-F33J 摄像头预留口G531-1000-0000 ECD 软件LicenceD530-0450-0000 Windows XP自助服务设备平台软件包G531-0369-0000 Aptra XFS运行使用权G535-5105-0000 ATPRA Edge ATM 核心应用组件功放喇叭发声装置密码器防窥罩3.2、产品优势NCR ATM产品采用当前最先进的技术，不仅要满足银行客户现有的功能需求，同时也充分考虑到银行未来业务需求的扩展功能。

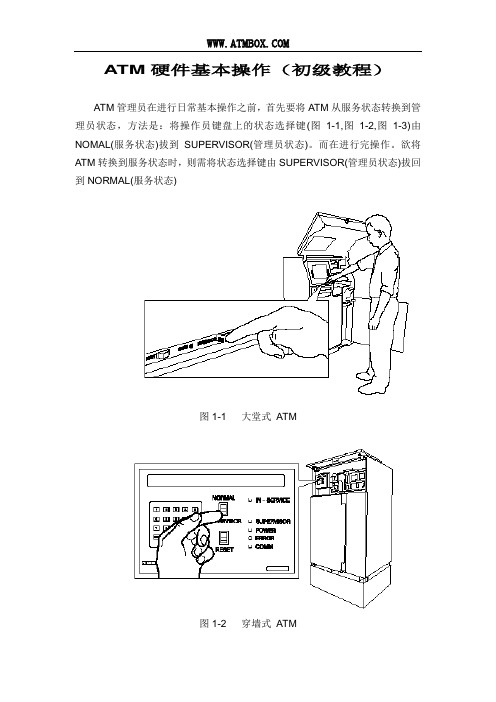

ATM硬件基本操作（初级教程）ATM管理员在进行日常基本操作之前，首先要将ATM从服务状态转换到管理员状态，方法是：将操作员键盘上的状态选择键(图1-1,图1-2,图1-3)由NOMAL(服务状态)拔到SUPERVISOR(管理员状态)。
而在进行完操作。
欲将ATM转换到服务状态时，则需将状态选择键由SUPERVISOR(管理员状态)拔回到NORMAL(服务状态)图1-1 大堂式ATM图1-2 穿墙式ATM图1-3 5874, 5875 ATM下图为588xATM的操作员面板：开关1. 对外服务与管理状态切换。
开关2. 复位，向下拨一次，ATM操作系统重新启动一次。
⊙ IN SERVICE 服务灯，此灯亮，表示ATM正处于对外服务状态。
⊙ SUPERVISOR 管理灯，此灯亮，表示ATM正处于管理状态。
⊙ POWER 电源灯，ATM有电源供给，此灯会亮。
⊙ ERROR 故障灯，此灯亮时，表示ATM有故障，需要维修。
⊙ COMM 通讯灯，此灯均匀闪烁时，ATM与主机通讯正常。
正常对外服务状态：服务灯亮、电源灯亮、通讯灯闪烁管理状态：管理灯亮、电源灯亮、通讯灯闪烁第一节日常的基本操作一、如何更换针式收据打印机的打印纸1．将操作员面板上状态选择按键按至“SUPERVISOR”(管理员状态)位置。
2．向右按住打印机模块移动导轨绿色锁定销同时使用绿色推拉手柄(图1-5之1),将打印机模块缓慢拉出,直至拉到最大限度（图1-5之2）。
图1-53．按下打印机退纸键(图1-6之1)当打印纸停止移动后, 把纸从打印机中抽出(图1-6之2)图1-64．将剩余的卷纸连同卷轴从打印机中取出, 抽出卷轴（图1-7）。
图1-75．将卷轴插入新的卷纸中并放入打印机（图1-8）。
图1-86．注意要将裁剪整齐的纸边插入打印机的进纸口中. (图1- 9之1），按下进纸键(图1-9之2）。
此时打印纸将被导入打印机并被切下一张通过打印机传输部分送出. 注意要取走该纸. 如果打印纸没有被导入, 则只须将打印纸多插入一些到进纸口中,按进纸键即可.图1-97．将打印机模块推回原位.8．在操作员菜单中选择功能7,作收据打印机的初始化.确认日志打印机打印出“RECEIPT PRIRTER INITIALISED”的提示, 表明收据打印机初化完成, 可以正常工作.9．将操作员状态选择按键拨回“NORMAL”（服务状态）位置。

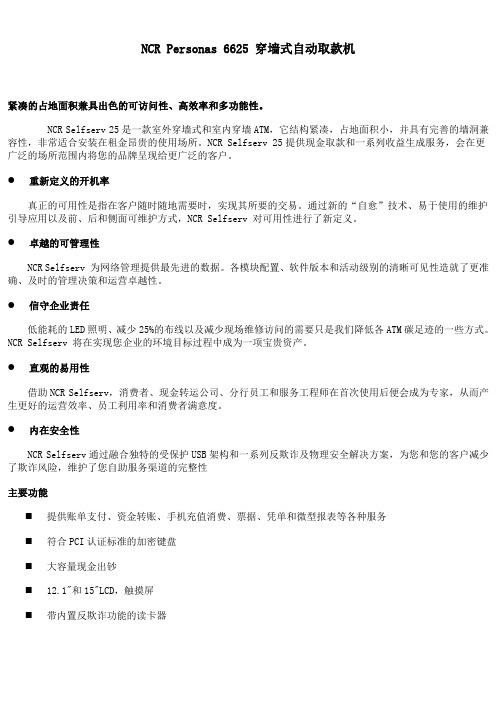

NCR Personas 6625 穿墙式自动取款机紧凑的占地面积兼具出色的可访问性、高效率和多功能性。
NCR Selfserv 25是一款室外穿墙式和室内穿墙ATM，它结构紧凑，占地面积小，并具有完善的墙洞兼容性，非常适合安装在租金昂贵的使用场所。
NCR Selfserv 25提供现金取款和一系列收益生成服务，会在更广泛的场所范围内将您的品牌呈现给更广泛的客户。
●重新定义的开机率真正的可用性是指在客户随时随地需要时，实现其所要的交易。
通过新的“自愈”技术、易于使用的维护引导应用以及前、后和侧面可维护方式，NCR Selfserv 对可用性进行了新定义。
●卓越的可管理性NCR Selfserv 为网络管理提供最先进的数据。
各模块配置、软件版本和活动级别的清晰可见性造就了更准确、及时的管理决策和运营卓越性。
●信守企业责任低能耗的LED照明、减少25%的布线以及减少现场维修访问的需要只是我们降低各ATM碳足迹的一些方式。
NCR Selfserv 将在实现您企业的环境目标过程中成为一项宝贵资产。
●直观的易用性借助NCR Selfserv，消费者、现金转运公司、分行员工和服务工程师在首次使用后便会成为专家，从而产生更好的运营效率、员工利用率和消费者满意度。
●内在安全性NCR Selfserv通过融合独特的受保护USB架构和一系列反欺诈及物理安全解决方案，为您和您的客户减少了欺诈风险，维护了您自助服务渠道的完整性主要功能⏹提供账单支付、资金转账、手机充值消费、票据、凭单和微型报表等各种服务⏹符合PCI认证标准的加密键盘⏹大容量现金出钞⏹12.1"和15"LCD，触摸屏⏹带内置反欺诈功能的读卡器报价12万。
现在就挖掘您网点的潜力何时、何地以及以何种方式与您互动，现在，客户比以往拥有更多选择。
网点仍然是所有银行业务关系的一个重要组成部分。
通过面对面的交流和自助交易，您可以通过顾客选择的渠道为其提供所需的服务。
NCR 网点有效性模型 (BEM) 咨询服务评估您的顾客量、交易组合、服务带宽和消费者接触点，让您对网点效率以及如何提高网点业绩有一个整体了解。
• 改变消费者体验首先，必须明确了解您的消费者想要的产品和服务，以及他们选择以何种方式进行这些交易。
NCR BEM 顾问利用各行业、各地理区域和各种解决方案的经验，对影响网点体验的业务和技术趋势提供了独特的见解。
通过结合全球最佳实践和行业标杆，NCR BEM 顾问为您提供改变消费者体验的战略路标。
• 实现最佳平衡消费者通过多种渠道与您互动，这些渠道包括人工服务（如前台柜员）、自助服务（如 ATM 或服务亭）、手机和网络。
为了促进这些渠道的采用，网点必须配备最佳配比的自助服务和人工服务点以及与其他渠道的集成。
使用可操作性方法通过将消费者转移到最有效的渠道平衡工作量，将减少等待时间并提升网点体验。
NCR 网点有效性模型顾问服务体验全新互动世界NCR 网点有效性模型 (BEM)顾问服务主要功能• 网点所有接触点的整体视图• 独特的数据收集技术和建模工具；例如模拟、排队和金融模型• 详细的技术影响分析；例如 TCR 和存款自动化• 行之有效的顾客转移和工作量平衡策略• 根据行业最佳实践建立的标准• 短期和长期建议的优先清单• 赞成或反对投资方案的商业案例NCR 网点有效性模型顾问服务NCR Green - C=69, M=0, Y=100, K=0NCR Platinum - C=10, M=1, Y=0, K=40体验全新互动世界• 识别问题领域NCR BEM 顾问提供独特的经验证据，证明您网点发生的实际情况。
了解交易组合以及消费者与全部人工和非人工服务点的互动情况，可以明确对消费者体验造成负面影响的瓶颈和问题领域。
ncr保养手册
摘要：
1.NCR 保养手册概述
2.NCR 保养手册的作用
3.NCR 保养手册的内容
4.NCR 保养手册的使用方法
5.NCR 保养手册的注意事项
正文：
CR 保养手册是一款为NCR（National Cash Register）收银机设计的维护手册，旨在帮助用户更好地了解和保养NCR 收银机，确保其正常运行和延长使用寿命。
CR 保养手册的作用主要体现在以下几点：
首先，NCR 保养手册提供了收银机的基本信息，如产品型号、规格、配置等，方便用户了解自己的设备，以便在需要时进行查阅。
其次，NCR 保养手册详细阐述了收银机的保养方法，包括日常保养、定期保养和故障排除等，这些内容对于用户来说非常实用，可以帮助他们及时发现和解决设备故障，提高收银机的运行效率。
再者，NCR 保养手册还提供了一系列的保养建议，如如何清洁收银机、如何更换耗材等，这些内容对于延长收银机的使用寿命具有很大的帮助。
在使用NCR 保养手册时，用户需要注意以下几点：
首先，根据手册的指导进行保养，不要擅自改变保养方法，以免造成设备
损坏。
其次，在保养过程中，应确保设备断电，并拔掉所有连接线，以确保安全。
最后，妥善保管NCR 保养手册，以便在需要时随时查阅。
总之，NCR 保养手册是一款非常实用的工具，可以帮助用户更好地了解和保养NCR 收银机，提高其使用寿命和运行效率。
ATM各模块工作原理1.1 概述56XX系列ATM采用模块化结构，主要由下述模块构成：终端控制模块供电系统磁卡读写器现金发放模块存款模块键盘模块流水/收条打印机模块内部资料ConfidentialPage 1 注意保存内部资料 ConfidentialPage 2 注意保存下面分别讨论各模块的特性和功能：1．2 ATM 供电系统ATM 的供电系统主要由主输入插座（交流滤波器）、保险丝、内部资料 ConfidentialPage 3 注意保存 总电源开关、变压器、电源分配板和直流电源构成。
ATM 的供电系统框图如下：其工作原理为：220V 交流电经主输入插座、保险丝、总电源开关接至电源分配板。
ATM 各模块所需电源均由该板和直流电源提供。
主输入插座外接交流电经主输入插座接入ATM 。
交流滤波器用于抑制电网电子噪音。
保险丝规格为6.3A/250V 。
注意：更换保险丝时，一定要将电源关上。
变压器变压器为显示器、出钞模块、加热器和出钞模块真空泵电机（主电机）提供所需的110V 电压。
变压器设有输入电压调整开关，确保ATM 工作在正常的电压范围。
内部资料 ConfidentialPage 4 注意保存输入电压设臵见下表：电源分配板ATM 供电系统原理图如下：由图可知，电源分配板将220V 输入电压经过变压器变压以及继电器控制，为各模块提供所需的电压，继电器控制是由保险柜门上的压块实现的。
当保险柜门合上，保险柜门上的矸块压住关门开关，使继电器闭合。
电源分配板将输出24V直流电和110V交流电。
24V直流电用于出钞模块和存款模块的步进电机，110V用于出钞模块主电机（正直空泵电机）和保险柜加热装臵（只用于穿墙式ATM）。
因此，保险柜门打开时，取款和存款均无法进行。
直流电源直流电源提供ATM各模块工作所需的直流电。
其技术指标如下：直流电源的输入和输出均通过电源电路板上的金手指实现。
电源外形及金手指定义如下：内部资料ConfidentialPage 5 注意保存内部资料 ConfidentialPage 6 注意保存内部资料 ConfidentialPage 7 注意保存 直流电源内部有一保险丝，其规格为10A/250V 。
NCR ATM机数钞机故障诊断-钞票出口闸门模块M-DATA(定位码)NCR ATM机出钞模块钞票出口闸门M-DATA(定位码)数钞机故障诊断M-DATA BYTE 0 = 14 表示出口闸门装置。
M-DATA BYTE 1 = 0 操作成功。
= 1 闸门已经打开，但关闭传感器却指示是关闭状态。
M-DATA BATE 2 = 0 操作成功。
= 1 闸门已经关闭，但开启传感器却指示是打开状态。
M-DATA BATE 3 = 0 操作成功。
1 闸门已经关闭，但关闭传感器却指示仍未关闭。
M-DATA BATE 4 = 0 操作成功。
= 1 闸门已经打开，但开启传感器却指示仍未打开。
--------------------------------------------------------------------------- NCR ATM机数钞机故障诊断-主马达模块M-DATA(定位码)NCR ATM机出钞模块主马达M-DATA(定位码)模块数钞机故障诊断表示的意义；M—DATA BYTE 0=11表示测试主输送器。
M—DATA BYTE 100 操作成功。
01 计时轮转动慢。
02 计时轮转动快。
03 计时轮转动失败。
04 计时轮转动太慢。
05 计时轮转动太快。
---------------------------------------------------------------------------------NCR ATM机数钞机故障诊断-出钞模块M-DATA(定位码)NCR ATM机出钞模块M-DATA(定位码)模块数钞机故障诊断M-DATA BYTE 0 = FIRMWARE LEVEL COMMANDM-DATA BYTE 1 (表示出钞模块的状态)00 操作成功01 在操作期间，钞票出口闸门不能打开，或闸门状态传感器有故障，不能检测到闸门打开02 在操作期间，钞票出口闸门不能关闭，或闸门状态传感器有故障，不能检测到闸门关闭04 在初始化中，钳钞机构不能回复到原来的位置06 钳钞机构不能回复到原来的位置，或者是检测原位的传感器有故障07 钳钞机构不能运动到出钞的位置，或者是检测出钞位置的传感器有故障0C 初始时，残钞箱的传感器被堵塞。
