关铝220kV配电装置施工方案

版220KV主变安装施工组织方案一、项目背景和建设内容本项目是地区220KV主变安装工程，建设内容包括安装1台220KV主变、连接相应的电力设备和设施，以满足电力运行的需要。

1.施工组织机构根据工程规模和施工要求，建立以下施工组织机构：-项目经理：负责项目的组织、协调和管理工作。

-施工经理：负责具体施工工作的组织和管理。

-现场监理：负责对施工现场进行监理和质量控制。

2.施工进度计划根据工程的施工内容和要求，制定详细的施工进度计划，并根据实际情况进行不断调整和优化。

确保施工进度的合理性和可行性。

3.施工过程安排-准备阶段：组织人员、设备和材料的准备工作。

包括制定人员调度计划、设备调试和试运行、材料采购等。

-基础施工阶段：进行施工区域的基础工程施工，包括土石方开挖、基坑支护、基础浇筑等。

-设备安装阶段：进行主变设备的安装、连接和调试工作。

-配套工程施工阶段：进行与主变连接和配套的相关设备和设施的安装和调试。

-联调联试阶段：进行主变的联调联试工作，确保设备运行正常，并能与其他设备连接和配合运行。

-竣工验收阶段：进行工程的竣工验收和备案工作。

4.安全管理措施-建立安全生产责任制度，并确保责任到人。

-制定安全操作规程，组织人员进行安全培训和教育。

-在施工现场设立安全警示标志，确保施工人员的安全意识。

-设置防护网、安全绳等安全设施，防止高处坠落事故。

-定期进行安全检查和隐患排查，及时消除施工现场的安全隐患。

5.质量控制措施-确保材料的质量符合标准要求，严格按照材料清单进行采购和验收。

-制定详细的施工工艺和操作规程，并进行技术交底和培训。

-进行施工过程中的质量检查和监督，及时进行质量整改措施。

-施工完成后进行质量验收，确保工程质量符合相关标准和规范。

三、施工资源及投资预算1.施工人员和设备资源按照工程规模和施工进度计划，确定所需的施工人员和设备资源，并进行合理的调度和安排。

2.施工投资预算根据工程的施工内容和要求，制定详细的施工投资预算，并进行审批和核对。

220千伏变电站0千伏配电装置综合改造工程设备基础施工方案一、项目概况本工程为220千伏变电站110千伏配电装置的综合改造工程，主要包括设备基础施工及配套工程。

工程施工地点为现有220千伏变电站的配电室，施工内容包括设备基础的浇筑与排水系统的建设。

二、施工准备1.施工前的准备工作：（1）组织施工人员进行安全培训与技术交底，确保施工人员具备相关技能和操作经验；（2）准备施工所需材料、设备和工具，并进行检查和验收；（3）确定工程施工的时间计划和节点，以确保施工进度；（4）制定施工方案和安全预案，并报相关部门审核批准；（5）申请施工所需的各项许可证和施工许可。

三、设备基础施工1.浇筑设备基础：（1）清理施工区域，并进行地面平整处理；（2）根据设计要求，设置标志桩和测量控制点，确保基础施工的准确性；（3）进行基坑掘挖工作，掘挖深度根据设计要求进行；（4）根据设计要求，进行基础内的钢筋布置，并加固连接部位；（5）进行混凝土浇筑，确保浇筑质量和强度；（6）浇筑完成后，及时浇水养护，保证混凝土的质量。

2.排水系统的建设：（1）根据设备基础的具体情况和周围地形，设计并设置合理的排水系统；（2）设置排水管道和排水口，并确保其与周围环境的连接畅通；（3）进行排水管道的安装和连接，确保排水畅通；（4）养护排水系统，保证其正常运作。

四、安全措施1.施工期间，严格按照施工方案和安全预案进行操作，确保施工过程的安全；2.施工期间，设立警示标志并设专人负责安全警戒，保持施工现场的整洁和清晰；3.严格执行安全操作规范，穿戴个人防护用品，合理使用施工设备和工具；4.设立安全防护措施，如搭设安全网，挡板，扶手等，确保施工人员的安全；5.加强施工现场的巡查，及时发现和处理施工中的安全隐患。

五、质量保证1.严格按照施工图纸和设计要求进行施工，确保施工质量；2.进行必要的质量检测和验收，达到相关标准和规范要求；3.在施工过程中，加强与设计单位和监理单位的沟通和协调，及时处理施工中的质量问题。

220KV配电装置施工方案随着社会经济的不断发展，电力行业作为国家基础设施建设的重要组成部分，其发展水平直接关系到国民经济发展和人民生活质量。

其中，220KV配电装置作为电力系统中的重要设备，其施工方案的科学性和合理性对于电力系统的稳定运行具有重要意义。

本文将重点探讨220KV配电装置施工方案的制定和实施。

一、引言220KV配电装置是电力系统中的关键设备，其施工方案的科学性和合理性对于电力系统的稳定运行至关重要。

在制定220KV配电装置施工方案时，应充分考虑工程特点、设备选型、施工工艺、安全环保等多方面因素，确保施工方案的可行性和可靠性。

二、工程特点分析在制定220KV配电装置施工方案时，首先要对工程特点进行深入分析。

包括工程规模、地理位置、地形地貌、气候条件等。

通过对工程特点的全面了解，为施工方案的制定提供有力支持。

三、设备选型与配置在220KV配电装置施工方案中，设备选型与配置是关键环节。

应根据工程特点和实际需求，选择性能优良、技术先进的设备，确保设备的可靠性和稳定性。

同时，要对设备进行合理配置，优化系统结构，提高系统运行效率。

四、施工工艺与技术措施在220KV配电装置施工过程中，科学合理的施工工艺和技术措施是保证工程质量的关键。

应根据工程特点和设备选型，制定相应的施工工艺和技术措施，确保施工过程的规范化和标准化。

同时，要加强对施工人员的技术培训和安全教育，提高施工人员的技术水平和安全意识。

五、安全环保与健康管理在220KV配电装置施工过程中，安全环保与健康管理是重要环节。

应严格执行国家有关安全环保的法律法规，采取有效措施降低施工过程中的噪声、尘土等污染，保护生态环境。

同时，要加强对施工人员的健康管理和劳动保护，确保施工人员的身体健康和生命安全。

六、总结总之，220KV配电装置施工方案的制定与实施对于电力系统的稳定运行具有重要意义。

在制定施工方案时，应充分考虑工程特点、设备选型、施工工艺、安全环保等多方面因素，确保施工方案的科学性和合理性。

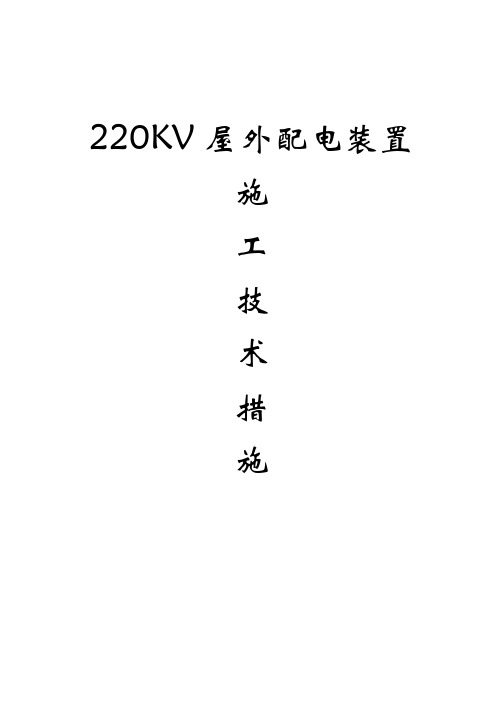

220KV屋外配电装置施工技术措施1. 工程项目（220kv）概况：X自备电厂工程项目（220kv）220kV配电装置采用双母线一个半断路器接线，三列式布置，Ⅰ、Ⅱ母线为φ250/230铝合金管型架空母线,跨线采用双分裂LGKK-600mm2和LGJQT-1400 mm2型导线；主变压器至升压站架构引线采用四分裂LGJ-300/40型导线,SF6开关为HPL550P2型开关，ABB产品；CT 为SAS550 型、PT为TYD3-500型,西安电容器厂产品；隔离开关为GW16和GW17型，平顶山高压开关厂产品；电抗器型号为BKDJ-50000/500型和中性点电抗器XKD-1386/110型，西安变压器厂产品；2.作业环境及施工准备：1）场地平整，土建施工完毕，基础架构经验收合格；电源布置充分、合理；2）设备到货齐全；3）绝缘子串及支柱绝缘子试验合格；4）施工图纸及相关资料齐全；5）施工作业指导书审批完毕，安全及技术交底双签字完毕；6）施工所用工器具准备齐全，计量器具经检验合格；3.软母线安装：3.1绝缘子串组装:1)绝缘子串在安装前,要进行检查,耐压试验合格,瓷件完整无裂纹,胶合处填料完整,结合牢固；2)绝缘子的安装应符合下列要求:⑴悬式绝缘子串应与地面垂直，V型绝缘子串每串所受张力应均匀；⑵绝缘子串组合时,连接金具的螺栓、销钉及锁紧销应完整，其穿向应一致，耐张绝缘子串的碗口应朝上；⑶弹簧销应有足够的弹性，开口销必须分开，开口角度为60～90度，严禁用线材及铅丝代替；⑷均压环、屏蔽环等保护金具应安装牢固，位置正确，绝缘子串吊装前应清理干净；⑸绝缘子串第10、20、30片为兰色，其余为白色；⑹搬运绝缘子时应轻拿轻放，不得损坏；3.2.软母线架设：1)软母线不得有扭结、松股、断股和其他明显的损伤或严重腐蚀等缺陷，扩径导线不得有明显凹陷或变形；2)采用的金具除应有质量合格证件外，还应进行下列检查；⑴规格相符，零件配套齐全，组装顺畅；⑵表面光滑、无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷；镀锌层不应有剥落和锈蚀等现象；⑶线夹船型压板与导线接触面应光滑平整；悬垂线夹的转动部分应灵活；⑷金具表面必须光洁，无毛刺和凹凸不平之处；3)软母线与金具的规格及间隙必须匹配,并应符合现行国家标准；4)软母线与线夹连接应采用液压压接；5)放线过程前应铺好彩条布，导线不得与地面磨擦；并对导线严格检查,当有下列情况之一者不得使用:⑴导线有扭结、断股和明显松股者；⑵同一截面处损伤面积超过导电部分总截面的5%6)切断导线可用手锯或无齿锯,端头应整齐并加以绑扎, 应无毛刺并与线股轴线垂直；压接导线前需要切割铝线时应用手锯，并严禁伤及钢芯（当锯到铝线直径的2/3时，应用手将其掰断）；导线下线一次成功；7)软母线压接时,导线的端头深入线夹的长度应达到规定的长度,设备线夹的压接方向应由铝管终端向导线引出的方向进行；耐张线夹由铝管口向钢销拉环方向压接；8)软母线和各种连接线夹连接时,均符合下列规定:⑴导线及线夹接触面均应清除氧化膜，并用汽油或丙酮清洗，清洗长度不应小于连接长度的1.2倍,导电接触面涂以电力复合脂；⑵软导线线夹与电器接线端子连接时，连接孔直径距离按硬母线连接规定，连接螺栓配套使用，并露出2-3扣；9)液压压接前,应先进行试压,合格后方可进行施工压接,试件应符合下列规定：⑴耐张线夹每种导线取试件两件；⑵设备线夹、T型线夹、跳线线夹每种取试件一件；⑶压接结果应符合规定；10)液压压接导线时应符合下列规定：⑴压接用的钢模必须与被压管配套,液压钳应与钢模匹配；⑵扩径导线与线夹压接时，应用相应的材料即芯棒将扩径导线中心的空隙填满；⑶压接时必须保持线夹的正确位置，不得歪斜，相邻两模间重叠不应小于5mm；⑷外露钢管的表面及压接管口应涂以防锈漆；⑸压接后六角形对边尺寸应为0.866D,当任何一个对边尺寸超过0.866D+0.2mm时,应及时更换钢模或加衬垫处理；（D为接续管外径）⑹压接后随即检查外观质量，并要求处理飞边、毛刺，应锉平并用砂布磨光，压接后弯曲度不应大于2%，超过后允许校直，但不得使压接管口附近导线发生隆起或松股，压接管不得有裂纹或严重锤痕；导线的压接工作应由经过培训合格得人员担任11)连接螺栓应用力矩扳手紧固；12) 母线双分裂间隔棒配置原则：各跨距中心线和跳线约6m设一个，连接到设备的引下线和设备之间的连接线约2m设一个，在耐张线夹，T型线夹及设备线夹附近的适当位置（约0.5m处）设一个；13)母线弛度应符合设计要求,其允许误差为+5%--2.5%,同一挡距内三相导线的弛度应一致,相同布置的分支线宜有同样的弯度和弛度；14)扩径导线的弯曲度,不应小于外径的30倍；15)线夹螺栓必须均匀拧紧,螺栓长度除可调金具外,宜露出螺母2-3扣；16)母线跳线和引下线安装后,应呈似悬链状自然下垂,其与架构的最小距离应大于3.8米17)软母线与电器接线端子连接时不应使电器接线端子超过允许的外加应力；18)具有可调金具的母线,将可调金具放于中间位置,在母线安装完毕之后，必须将可调金具的调节螺母拧紧；3.3管母线安装：1）绝缘子串的组装与软导线的相同，v型绝缘子串每串所受张力应均匀；2）管母线的联结⑴管母补强衬管的纵向轴线应位于焊口中央，衬管与管母的间隙应小于0.5mm；⑵管母的端头应打坡口，坡口角度65°～75°，对口间隙3～5mm；⑶施焊前，焊工必须经过考试合格；3)焊接后的检验标准⑴母线对接焊缝上部应有2～4mm的加强高度；⑵焊缝表面光洁，应无肉眼可见的凹陷，裂纹，气孔夹渣等缺陷；⑶焊缝咬边深度不得超过母线壁厚的10％，长度不超过焊缝长度的20％；4)管母线架设⑴检查连接金具全部连接正确，牢固，开口销齐全，并已开口；⑵金具表面应光滑，无伤痕，无裂纹，无砂眼，锈蚀，滑扣等缺陷，锌层不应剥落；⑶管母应采用多点吊装，不得伤及母线；⑷母线终端的防晕装置焊接牢固，表面应光滑，无毛刺，无凹凸不平；⑸同相管段应在同一轴线上，三相母线管段轴线应平行；4.电抗器安装1)设备安装前，土建应具备的条件；⑴砼基础及构架达到允许安装的强度，焊接构件的质量符合要求；⑵预埋件及预留孔符合设计，预埋件牢固；⑶具有足够的施工用场地，道路通畅，场地清理干净；2)安装前的检查⑴油箱及所有附件齐全，无锈蚀及机械损伤，密封应良好；⑵油箱箱盖联结螺栓应齐全，紧固良好，无渗漏；⑶充油套管的油位正常，无渗漏，瓷体无损伤；3)器身检查⑴器身检查应符合下列规定①周围空气温度不低于0℃,器身温度不低于周围空气温度；②当空气湿度小于75％时，器身暴露在空气中的时间不得超过16h；③空气相对湿度或露空时间超过规定时，必须采取相应的可靠措施；时间计算规定：带油运输的电抗器，由开始放油时算起，不带油运输的电抗器，由揭开顶盖或打开任一堵塞算起，到开始抽真空或注油位为止；④器身检查时，场地四周应清洁和有防尘措施，雨雪天或雾天不应进行；⑵主要项目和要求①运输支撑和器身各部位应无移动现象，运输时用的防护装置及临时支撑应予拆除，并经过清点作好记录以备查；②所有螺栓应紧固，并有防松措施，绝缘螺检应无损坏，防松绑扎完好；③铁芯检查铁芯无变形，铁轭与夹件间的绝缘垫应良好；铁芯无多点接地；铁芯拉板及铁轭拉带应紧固，绝缘良好；4)绕组检查⑴绕组绝缘层应完整，无缺损，变位现象；⑵各绕组应排列整齐，间隙均匀，油路无堵塞；⑶绕组的压钉应紧固，防松螺母应锁紧；⑷引出线绝缘包扎牢固，无破损，拧结现象；5)本体就位及附件安装⑴本体就位①电抗器基础轨道应水平；②气体继电器气流方向有1％～5％的升高坡度；⑵冷却器的安装①冷却器在安装前应按出厂规定压力值做油压密封试验；持续30min应无渗漏；②安装前应用合格的绝缘油冲洗干净，并将残油排尽；③安装完毕后应注满油；④管路中的阀门应操作灵活，开关位置正确，蝶阀及法兰处应密封良好；⑶储油柜的安装①储油柜安装前应清洗干净；②胶囊完整，无破损；③油位指示器与油柜真实油位相符，不得出现假油位；⑷套管安装①瓷套表面应无裂纹，伤痕，②套管法兰颈部内壁应清擦干净；③套管应经试验合格；④套管无渗油现象，油位指示正常，并面向外侧；⑤套管顶部结构密封应安装正确，密封良好，连接引线时，不应使顶部结构松扣；⑥套管末层必须接地；⑸其他附件安装①安装前其内壁应清擦干净，安装位置正确，防潮玻璃划出十字线；②吸湿器与储油柜的连接管密封良好；6)注油⑴绝缘油必须经试验合格；⑵注油前，必须进行真空处理，真空值0.02mPa，时间不少于24h；抽真空过程中，监视并记录油箱变形；⑶注油必须采用真空注油，即当箱内达到规定真空值时开始注油，注油全过程保持真空，油温应高于器身温度，油速不宜大于100L/min；另外，真空注油不得在雨天或雾天进行；⑷注油应从下部油阀进油；⑸油管道应可靠接地；7)电抗器试运行⑴电抗器第一次投入时可全电压冲击合闸；⑵电抗器应进行5次空载全电压冲击合闸，应无异常情况；⑶第一次受电后，持续时间不应小于10min，励磁涌流不应引起保护动作；⑷带电后，检查本体及附件所有焊缝和连接面，不应有渗油现象；5. SF6开关安装1) 安装前的准备工作:⑴施工人员要熟悉产品安装使用说明书,严格按要求进行施工⑵认真核对安装图尺寸,将土建的施工误差在安装前解决好；2）安装:开关安装待资料到现场后补充；3）安装后的泄漏试验断路器安装完毕并充好SF6气体后,断路器和管路上的气体连接点必须进行泄漏试验,可用泄漏计或肥皂水进行4）测SF6气体微水含量和空气含量投运前必须检查SF6气体微水含量和空气含量，应符合厂家规定；5）试操作为避免误操作损坏断路器,在断路器充入SF6气体以前不要给操作系统施加压力；安装结束后,应在标称压力下进行手动慢分、慢合试验，确认无异常情况后再进行快分快合；6.隔离开关安装：1)概述：升压站内隔离开关共有3种型号，分别为：GW17-500双柱式，GW17-500三柱式（共静触头）； GW16—500单柱式；母线端侧接地开关型号为: JW5--500(W)2)安装前的检查⑴接线端子应清洁,且接触良好,触头镀银层无脱落.；⑵绝缘子表面应清洁,无裂纹,破损,瓷铁粘合牢固；⑶隔离开关底座转动部分应灵活；3)隔离开关组装：⑴支柱绝缘子应垂直于底座平面,且连接牢固,同一绝缘子柱的各绝缘子中心线应在同一垂直线上.⑵隔离开关的各支柱绝缘子间应连接牢固；⑶均压环和屏蔽环应安装牢固、平正；4)操动机构安装⑴操动机构应安装牢固，同一轴线上的操动机构安装位置应一致；⑵电动操作前，应先进行手动分合闸，机构动作应正常；⑶电动机的转向应正确，机构的分合闸指示应与设备的实际分合闸位置相符；⑷机构动作应平稳，无卡阻、冲击等异常情况；⑸限位装置应准确可靠，到达规定极限分合闸位置时，应可靠地切除电源；5）隔离开关的调整：要严格按厂家标准调整，使各项技术参数达到要求；7.互感器安装：1）互感器整体起吊时，吊索应固定在规定的吊环上，不得利用瓷裙起吊，且不得碰伤瓷套；2）外观检查：⑴互感器外观应完整，附件应齐全，无锈蚀和机械损伤；⑵油浸式互感器油位应正常，密封良好，无渗油现象；3)互感器安装：⑴油浸式互感器安装面应水平，同一组互感器的方向应一致；⑵电容式电压互感器必须根据产品成套供应的组件编号进行安装，不得互换，各组件连接处的接触面应除去氧化层，并涂以电力复合脂；⑶具有均压环的互感器，均压环应安装牢固、水平，且方向正确；⑷互感器的外壳应良好接地；⑸运输中附加的防爆膜临时保护应予以拆除；8避雷器安装：1）避雷器不得任意拆开，破坏密封和损坏元件；2）避雷器的防爆片无损坏和裂纹；3）组合单元应经实验合格，底座的绝缘应良好；4）避雷器组装时，其各节位置应符合产品出厂标志的编号；5）避雷器各连接处的金属接触面应除去氧化膜及油漆，并涂一层电力复合脂；6）并列安装的避雷器三相中心线应在同一直线上，避雷器应安装垂直；7）均压环应安装水平，不得歪斜；8）放电计数器应密封良好，动作可靠；9支柱绝缘子安装：1）绝缘子安装前应进行检查，瓷件、法兰应完整无裂纹，胶合处填料完整，结合牢固；2）安装在同一平面上的支柱绝缘子应位于同一平面上；3）支柱绝缘子叠装时中心线应一致，固定应牢固，紧固件应齐全；10安全措施：1）高空作业时一定要将安全带系在牢固可靠的架构上方可作业；2）高空作业使用的工具应栓好安全绳，配好工具袋，严禁坠物；3）传递工具时应使用小绳或工具袋，传递时严禁抛掷，以免碰伤设备和下面工作的人员；4）脚手架应搭设牢固可靠，脚手板绑扎牢固、平整，不得有探头板，工作面上应有防护栏；脚手架经验收合格后方可使用；5）母线架设前应检查金属附件是否符合要求，架构横梁是否牢固；6）放线应统一指挥，线盘应架设平稳，导线应由盘的下方引出；推转线盘的人员不得站在线盘的前面，在放导线盘上的最后几圈时，应缓慢放线以防止导线突然蹦出；7）在挂线时，导线下方不得有人站立或行走；8）紧线应缓慢，并检查导线是否有挂住的地方，防止导线受力后突然弹起，严禁跨越正在收紧的导线；9）绝缘瓷瓶及母线不得作为承重的支持点；10）调整开关、隔离开关及按装引线时，严禁攀登套管绝缘子；11）对SF6开关断路器充气时，其容器及管道必须干燥，工作人员必须带手套和口罩；12）在调整开关设备及传动装置时，必须有防止开关意外脱扣伤人的可靠措施，工作人员必须避开开关可动部分的动作空间；13）使用电动工具应配置漏电保护器，且其外壳应良好接地；14）使用台钻时严禁戴手套；用无齿锯切割物体时，不要站在锯片旋转的正方向，以免锯片崩出伤人；15）施工区域拉设安全隔离绳，挂警示牌；。

220KV屋外配电装置施工技术措施1. 工程概况：工地临时用电施工方案.doc2.作业环境及施工准备：1）场地平整，土建施工完毕，基础架构经验收合格。

电源布置充分、合理。

2）设备到货齐全。

3）绝缘子串及支柱绝缘子试验合格。

4）施工图纸及相关资料齐全。

5）施工作业指导书审批完毕，安全及技术交底双签字完毕。

6）施工所用工器具准备齐全，计量器具经检验合格。

3.软母线安装：3.1绝缘子串组装:1)绝缘子串在安装前,要进行检查,耐压试验合格,瓷件完整无裂纹,胶合处填料完整,结合牢固。

2)绝缘子的安装应符合下列要求:⑴悬式绝缘子串应与地面垂直，V型绝缘子串每串所受张力应均匀。

⑵绝缘子串组合时,连接金具的螺栓、销钉及锁紧销应完整，其穿向应一致，耐张绝缘子串的碗口应朝上。

⑶弹簧销应有足够的弹性，开口销必须分开，开口角度为60～90度，严禁用线材及铅丝代替。

⑷均压环、屏蔽环等保护金具应安装牢固，位置正确，绝缘子串吊装前应清理干净。

⑸绝缘子串第10、20、30片为兰色，其余为白色。

⑹搬运绝缘子时应轻拿轻放，不得损坏。

3.2.软母线架设：1)软母线不得有扭结、松股、断股和其他明显的损伤或严重腐蚀等缺陷，扩径导线不得有明显凹陷或变形。

2)采用的金具除应有质量合格证件外，还应进行下列检查；⑴规格相符，零件配套齐全，组装顺畅。

⑵表面光滑、无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷。

镀锌层不应有剥落和锈蚀等现象。

⑶线夹船型压板与导线接触面应光滑平整。

悬垂线夹的转动部分应灵活。

⑷金具表面必须光洁，无毛刺和凹凸不平之处。

3)软母线与金具的规格及间隙必须匹配,并应符合现行国家标准。

4)软母线与线夹连接应采用液压压接。

5)放线过程前应铺好彩条布，导线不得与地面磨擦。

并对导线严格检查,当有下列情况之一者不得使用:⑴导线有扭结、断股和明显松股者。

⑵同一截面处损伤面积超过导电部分总截面的5%6)切断导线可用手锯或无齿锯,端头应整齐并加以绑扎, 应无毛刺并与线股轴线垂直。

变配电工程施工方案(220V)一、概述本施工方案旨在确保该变配电工程在建设过程中安全、高效地完成。

该工程包括户内220V配电线路安装、变配电室设备安装与接线、户外电杆的设立等内容。

户内220V配电线路安装、变配电室设备安装与接线、户外电杆的设立等内容。

二、施工工艺1. 户内配电线路安装1. 根据需求，设计户内配电线路布局图，明确线路走向和所需长度。

2. 铺设配电线路。

首先进行开槽、铺管，然后将电线组装穿过管道敷设，并进行绝缘处理。

3. 进行接线工作。

2. 变配电室设备安装与接线1. 安装主开关箱、配电箱和变压器等设备。

2. 对设备进行接线，注意接线规范和电压等级。

3. 安装自动开关等附属设备。

3. 户外电杆的设立1. 根据布局图，确定电杆位置，并进行打桩、开挖等工作。

2. 进行电杆的安装和固定。

3. 将导线架设于电杆上。

三、安全措施1. 确保施工期间遵守安全规范，避免发生安全事故。

2. 确保施工人员戴好安全帽、安全鞋，并配备必要的防护用品。

3. 对现场进行安全巡检，并及时处理安全隐患。

四、施工人员要求1. 具有电力施工相关工作经验。

2. 具有电工等相应职业资格证书。

3. 具有团队协作精神。

五、验收标准1. 电路正常运行，无火灾、触电等安全隐患。

2. 设备安装牢固，无松动。

3. 线路布局美观、整齐。

六、总结本施工方案符合电力施工相关规范，并注重了安全和实用性。

在施工完成后，相关人员应进行验收，并完成相关档案资料的汇总整理。

220KV屋外配电装置施工技术措施XX工程公司年月日1. 工程概况：X自备电厂工程220kV配电装置采用双母线一个半断路器接线，三列式布置，Ⅰ、Ⅱ母线为φ250/230铝合金管型架空母线,跨线采用双分裂LGKK-600mm2和LGJQT-1400 mm2型导线。

主变压器至升压站架构引线采用四分裂LGJ-300/40型导线,SF6开关为HPL550P2型开关，ABB产品；CT为SAS550 型、PT为TYD3-500型,西安电容器厂产品；隔离开关为GW16和GW17型，平顶山高压开关厂产品；电抗器型号为BKDJ-50000/500型和中性点电抗器XKD-1386/110型，西安变压器厂产品。

2.作业环境及施工准备：1）场地平整，土建施工完毕，基础架构经验收合格。

电源布置充分、合理。

2）设备到货齐全。

3）绝缘子串及支柱绝缘子试验合格。

4）施工图纸及相关资料齐全。

5）施工作业指导书审批完毕，安全及技术交底双签字完毕。

6）施工所用工器具准备齐全，计量器具经检验合格。

3.软母线安装：3.1绝缘子串组装:1)绝缘子串在安装前,要进行检查,耐压试验合格,瓷件完整无裂纹,胶合处填料完整 ,结合牢固。

2)绝缘子的安装应符合下列要求:⑴悬式绝缘子串应与地面垂直，V型绝缘子串每串所受张力应均匀。

⑵绝缘子串组合时,连接金具的螺栓、销钉及锁紧销应完整，其穿向应一致，耐张绝缘子串的碗口应朝上。

⑶弹簧销应有足够的弹性，开口销必须分开，开口角度为60～90度，严禁用线材及铅丝代替。

⑷均压环、屏蔽环等保护金具应安装牢固，位置正确，绝缘子串吊装前应清理干净。

⑸绝缘子串第10、20、30片为兰色，其余为白色。

⑹搬运绝缘子时应轻拿轻放，不得损坏。

3.2.软母线架设：1)软母线不得有扭结、松股、断股和其他明显的损伤或严重腐蚀等缺陷，扩径导线不得有明显凹陷或变形。

2)采用的金具除应有质量合格证件外，还应进行下列检查；⑴规格相符，零件配套齐全，组装顺畅。

220kv配电装置工程主要施工方法支架制安除锈刷油→加工下料→安装→接地。

（1）除锈刷油：平直型钢，采用手持钢丝刷或磨光机对钢材进行除锈，用干净的破布或毛刷扫净锈渣；然后刷两道樟丹漆，干后，再刷一道灰调和漆，刷漆要求均匀。

（2）加工下料：按照设计图纸及设备的尺寸要求下料、钻孔，需要组焊的用电焊焊接成支架，然后打割焊渣，用破布擦干净后补刷油漆。

（3）支架安装：有预埋件的则垫平找正后直接焊上，无预埋件的则定位划孔眼，用电锤打孔，埋膨胀螺栓，放上支架垫平整，调垂直后紧固，其垂直度和水平度要符合规范小于1.5%的要求，安装完毕后，补刷樟丹漆和灰调合漆。

（4）接地：安装完毕后，按照设计及规范焊接接地线，接地线的表面涂以用15～100mm 宽度相等的绿色和黄色相间的条纹。

支柱绝缘子安装支柱绝缘子有+19.75m、+17.5m、+11.5m 三处。

+17.5m 绝缘子用于安装管形母线,采用垂直安装。

+11.5m 绝缘子用于固定引下线，采用水平安装。

水平安装的还有+19.75m 管形母线两端的支柱绝缘子。

工艺流程：安装前准备→吊装→安装→防护（1）安装前准备：绝缘子安装前应进行外表检查，瓷件、法兰应完整无裂纹，胶合处填料完整，结合牢固，并按现行国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格。

用仪器测量出设备基础标高、中心线。

（2）吊装：+19.75m 管型母线终端绝缘子安装，在绝缘子安装上方钢梁上挂一个1t 滑子用麻绳将绝缘子牵子引至安装位置，安装工人利用挂笼或用脚手架搭建安装平台进行安装。

+17.5m 绝缘子起吊方法与19.75m 平面相同。

并安装找正，绝缘子较高，防止中心偏移翻倒，绝缘子顶部用绳子将牵引绳与绝缘子捆成一体。

+11.5m 绝缘子安装，利用隔离开关支架作为支撑点，并在引线孔两边加两根I10 工字钢立柱，顶上横放两根相扣槽钢作为吊装横梁，其安装方法与19.5m 平面相同。

（3）安装：支柱绝缘子底座槽钢与绝缘子连接统一找正（平），要求同一平面或垂直面上的支柱绝缘子，应位于同一平面上；其中心线位置应符合设计要求，母线直线段的支柱绝缘子的安装中心线应在同一直线上。

220kv配电装置安装方案随着城市化进程的不断推进，对电力设施的需求越来越高。

作为城市电网的重要组成部分，220kv变电站承担着电能输送和分配的重要任务。

在变电站中，配电装置是一个关键的环节，负责接受和分配电能。

本文将探讨220kv配电装置安装方案。

首先，安装位置是一个重要的考虑因素。

在选择位置时，需要考虑变电站已有的电力设施以及周边建筑物的布局、环境和地形条件。

配电装置应尽量靠近主变压器，以减少输电线路的损耗。

同时，为了便于施工和维护，配电装置应设置在室内，同时考虑到火灾、爆炸等安全因素，应选择独立封闭的、防火抗爆的室内空间。

其次，配电装置的选型也是关键因素。

首先需要考虑配电装置的电压等级和电流容量，以满足输电线路的需求。

除此之外，还需要考虑配电装置的可靠性、安全性、可维护性以及操作方便性。

综合考虑这些因素后，可以选择适合的配电装置型号，并制定安装方案。

第三，安装方案中还需要考虑如何进行接线和调试。

配电装置的接线应按照设计要求进行，避免接错、接触不良等问题。

在接线完成后，还需要开展调试工作，确保配电装置能够正常运行。

调试过程中需要进行动态、静态等多种测试，如电路绝缘测试、分段投运测试等，以确保配电装置的安全稳定运行。

最后，安全问题是需要特别关注的。

220kv的电压等级极高，安装过程中可能会面临高压电击、爆炸等危险。

因此，在安装之前需要对相关人员进行充分培训，提高其安全防范意识。

同时，在安装过程中，需要遵循相关安全规范和操作标准，采取必要的安全措施，如带电作业的安全防护措施等。

综上所述，220kv配电装置安装方案需要从多个方面进行考虑，包括安装位置、选型、接线、调试和安全等。

只有综合考虑这些因素，才能保证配电装置的正常运行，同时确保安全稳定运行。

控号：文件编号：国电石嘴山电厂2×330MW(#3、#4)机组烟气脱硫安装工程220KV配电装置安装施工组织设计220KV配电装置安装施工方案１．施工项目概况国电宁夏石嘴山发电有限责任公司2×330MW（#3、#4）机组烟气脱硫工程，为宁夏石嘴山电厂配套工程，由北京朗新明环保科技有限公司总承包。

本期2×330MW机组加装全烟气脱硫装置，采用湿式石灰石—石膏法，脱硫装置采用一炉一塔方式，不设GGH装置，在设计工况下燃用设计煤种时脱硫装置的脱硫效率不小于95％。

220KV脱硫变高压进线间隔用原有间隔，220KV脱硫变间隔采用SF6断路器一台，隔离开关2组,电流互感器3台，避雷器3台，钢芯铝绞线510米。

由于运行设备的影响，使安装工作有着极高的难度和危险性。

选用一台SF10-25000/220型三相油浸变压器。

2．编制依据及施工方案的目的：２．１施工图220KV屋外配电装置。

２．２《电气装置安装工程施工及验收规范》２．３《火电施工质量检验及评定标准》第五篇电气装置。

2．4《电力建设安全工作规程》2．5Q/LDE·G201.01-220.01-2000公司《程序文件》2．6《质量手册》Q/LDE·G102.01-19992．7．1．使220KV屋外配电装置安装满足图纸规范要求。

2．7．2．220KV脱硫变高压进线间隔在原有土建基础上顺利安装新高压设备2．7．3．三相油浸脱硫变压器顺利安装2．7．4．使施工人员明确工作范围，指导施工人员按规定的程序进行施工。

2．7．5．满足业主要求，确保220KV配电装置安装工作安全，优质高速进行。

3．要求具备的条件3．1．施工作业环境3．1．1．因工作地点四周均属带电区域，所以在施工区域周围设安全围栏，施工范围内挂“止步，高压危险！”标示牌，标示牌朝向围栏内侧。

3．1．2．进入施工现场必须办理施工作业票，工作负责人，监护人必须在岗。
