水平位移监测作业指导书

水平位移监测方案文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-水平位移监测方案一、精度选择按照设计要求，对照《工程测量规范》（GB 50026-2007），选用三等水平位移监测网进行检测，可以满足精度要求。

表1-1 水平位移基准网的主要技术指标表1-2 水平角方向观测法的技术指标（1）观测原理：如下图所示，如需观测某方向上的水平位移PP′，在监测区域一定距离以外选定工作基点A，水平位移监测点的布设应尽量与工作基点在一条直线上。

沿监测点与基准点连线方向在一定远处（100~200m）选定一个控制点B，作为零方向。

在B点安置觇牌，用测回法观测水平角BAP，测定一段时间内观测点与基准点连线与零方向间角度变化值，根据δ=△β*D/ρ（式中D为观测点P至工作基点A的距离，ρ=206265）计算水平位移。

（2）精度分析：由小角法的观测原理可知，距离D和水平角β是两个相互独立的观测值，所以由上式根据误差传播定律可得水平位移的观测误差：水平位移观测中误差的公式，表明：①距离观测误差对水平位移观测误差影响甚微，一般情况下此部分误差可以忽略不计，采用钢尺等一般方法量取即可满足要求；②影响水平位移观测精度的主要因素是水平角观测精度，应尽量使用高精度仪器或适当增加测回数来提高观测度；③经纬仪的选用应根据建筑物的观测精度等级确定，在满足观测精度要求的前提下，可以使用精度较低的仪器，以降低观测成本。

优点：此方法简单易行，便于实地操作，精度较高。

不足：须场地较为开阔，基准点应该离开监测区域一定的距离之外，设在不受施工影响的地方。

由此可知，对仪器测角精度的要求，取决于监测点距离站点的远近。

距离越远，则要求测角精度越高。

根据现场踏勘布点，最远监测点距离站点不超过50m，对照《工程测量规范》，选用三等或四等水平位移监测网进行检测，可以满足精度要求。

本次实习采用测小角法测量三等水平位移监测网进行检测。

水平位移监测方案一、精度选择按照设计要求，对照《工程测量规范》（GB 50026-2007），选用三等水平位移监测网进行检测，可以满足精度要求。

表1-1 水平位移基准网的主要技术指标（1）观测原理：如下图所示，如需观测某方向上的水平位移PP′，在监测区域一定距离以外选定工作基点A，水平位移监测点的布设应尽量与工作基点在一条直线上。

沿监测点与基准点连线方向在一定远处（100~200m）选定一个控制点B，作为零方向。

在B点安置觇牌，用测回法观测水平角BAP，测定一段时间内观测点与基准点连线与零方向间角度变化值，根据δ=△β*D/ρ（式中D为观测点P至工作基点A的距离，ρ=206265）计算水平位移。

水平位移观测中误差的公式，表明：①距离观测误差对水平位移观测误差影响甚微，一般情况下此部分误差可以忽略不计，采用钢尺等一般方法量取即可满足要求；②影响水平位移观测精度的主要因素是水平角观测精度，应尽量使用高精度仪器或适当增加测回数来提高观测度；③经纬仪的选用应根据建筑物的观测精度等级确定，在满足观测精度要求的前提下，可以使用精度较低的仪器，以降低观测成本。

优点：此方法简单易行，便于实地操作，精度较高。

不足：须场地较为开阔，基准点应该离开监测区域一定的距离之外，设在不受施工影响的地方。

由此可知，对仪器测角精度的要求，取决于监测点距离站点的远近。

距离越远，则要求测角精度越高。

根据现场踏勘布点，最远监测点距离站点不超过50m，对照《工程测量规范》，选用三等或四等水平位移监测网进行检测，可以满足精度要求。

本次实习采用测小角法测量三等水平位移监测网进行检测。

二、作业流程1.选点选取两个监测点P1，P2、一个测站点（工作基点）A、一个后视点B。

2.观测按照测回法水平角观测水平夹角。

在A点安置全站仪，在B点和P1,P2点设置瞄准标志，按下列步骤进行测回法水平角观测。

（1）在全站仪盘左位置瞄准目标B，将度盘置零，读得水平度盘读数并记录。

变形观测作业指导书一、变形测量的内容1.1 水平位移监测：主要用于工业与民用建筑物、构筑物的水平位移监测，在建筑物、筑物竣工后即应有计划地进行变形观测，在同一基准点上测定变形点的坐标，依据不同时期的观测结果进行比较，其较差在剔除测量误差后即为建筑物或构筑物的水平位移值，可根据所测成果的坐标值绘制出相应的点位，分析出点位的偏移方向和偏移值以及偏移的规律和速度。

变形测量的等级划分及精度要求1.2 垂直位移监测(即沉降监测)：主要用于工业与民用建筑物、构筑物的垂直位移监测，在施工开始时即应有计划地进行沉降变形观测，在同一基准点上测定变形点的高程，依据不同时期的观测结果进行比较，其较差在剔除测量误差后即为建筑物或构筑物的垂直沉降值，可根据所测平差成果的高程值绘制出相应点位高程，分析出点位的下沉量和下沉的速度；观测数据要有阶段性和数据的连续性，才能合理的分析，得出正确的结论。

结构桥墩（台）沉降变形观测点示意图测量基准点示意图1.3 挠度变形监测：主要用于桥梁、隧道的扭曲变形监测，在桥梁、隧道的顶层进行平面位置和垂直沉降观测，测定扭曲变形数值。

观测点布设示意图(1)每个工程至少应有3个稳固可靠的点作为基准点，基准点一般采用独立网，如需要求与城市网联测时，只在初期将基准点与城市网进行高精度的联测，并进行一次布网，固定基准点坐标；(2)工作基点应选在比较稳定的位置。

对通视条件良好或观测项目较少的工程，可不设立工作基点，在基准点上直接测定变形观测点。

(3)变形观测点应设立在变形体上能反映变形特征的位置。

变形观测点：平面位置特征点是桥梁面跨度支撑顶点和跨中，高层建筑物四边顶点，隧道内顶点等；垂直变形观测点是两侧桥梁柱支点，高层建筑墙基；挠面变形观测点定在桥梁面和隧道顶容易扭曲部位。

基准点观测墩示意图深埋双金属管基点标石深埋钢管基点标石1.5 变形观测的观测周期，应根据建筑物、构筑物的特征、变形速率、观测精度要求和工程地质条件等因素综合考虑。

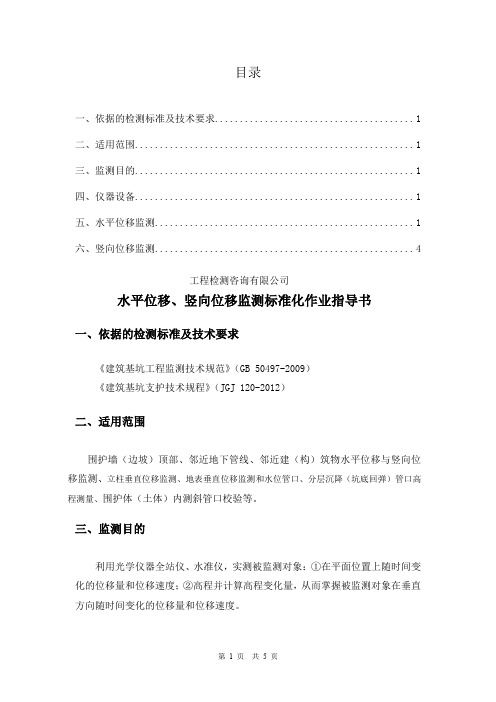

目录一、依据的检测标准及技术要求 (1)二、适用范围 (1)三、监测目的 (1)四、仪器设备 (1)五、水平位移监测 (1)六、竖向位移监测 (4)工程检测咨询有限公司水平位移、竖向位移监测标准化作业指导书一、依据的检测标准及技术要求《建筑基坑工程监测技术规范》（GB 50497-2009）《建筑基坑支护技术规程》（JGJ 120-2012）二、适用范围围护墙（边坡）顶部、邻近地下管线、邻近建（构）筑物水平位移与竖向位移监测、立柱垂直位移监测、地表垂直位移监测和水位管口、分层沉降（坑底回弹）管口高程测量、围护体（土体）内测斜管口校验等。

三、监测目的利用光学仪器全站仪、水准仪，实测被监测对象：①在平面位置上随时间变化的位移量和位移速度；②高程并计算高程变化量，从而掌握被监测对象在垂直方向随时间变化的位移量和位移速度。

四、仪器设备基坑工程中水平位移、竖向位移采用精密全站仪和水准仪完成监测工作。

全站仪采用常州市新瑞得仪器有限公司生产的CTS-632R4全站仪，角度精度2″，长度精度达到±（2+2×10-6D）mm；水准仪采用苏州一光仪器有限公司生产的DSZ2水准仪，1km往返水准测量标准偏差为±1.0mm。

五、水平位移监测5.1 测点布置每一测区基准点和工作基点数量应不少于2个，应埋设可靠，能够在监测过程中保存，且建立在便于观测的位置。

水平位移监测点的布置与被监测对象结构、变形原因及变形方向等因素有关，测点的设置要能够反映被监测对象的变形情况，有代表性，与被监测对象紧密连接且通视条件好。

针对不同的监测项目，水平位移监测点布置原则及埋设方法有所不同：1）围护墙（边坡）顶部水平位移监测项目a. 布置在围护体压顶冠梁上，间距20m左右，关键部位、变化较大部位应适当加密；b. 考虑对测斜监测孔位进行管顶校核时，点位与测斜孔位一一对应；c. 宜布置在两道支撑的中间部位。

2）邻近地下管线水平位移监测项目a. 管线测点的布置需考虑周围地下管线的功能、管线材质、管径、接头形式、埋深、距基坑边线的距离、敷设年代、道路交通状况等情况；b. 对于大孔径、压力、近距离管线应作为监测重点，如上水、煤气管等宜设置直接监测点，也可利用窨井、阀门、抽气孔以及检查井等管线设备作为监测点；c. 地下电缆接头处、管线端点、转弯处宜布置测点；d. 管线监测点的布置应征求有关管线管理单位的意见，并经确认方能执行；e. 一般与管线沉降监测点共用，间距15~25m（对于重点监测管线，间距宜取小值，甚至加密）；f. 尽量布置在管线端点、转角点中间部位。

水准测量作业指导书一、水准测量原理水准测量是用水准仪和水准尺测定地面上两点间高差的方法。

在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。

通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。

由于不同高程的水准面不平行，沿不同路线测得的两点间高差将有差异，所以在整理国家水准测量成果时，须按所采用的正常高系统加以必要的改正，以求得正确的高程。

二、水准测量外业工作（一）水准点及水准测量路线形式为了统一全国的高程系统和满足各种测量的需要，测绘部门在全国各地埋设并测定了很多高程点，这些点称为水准点(BenchMark)，简记为BM。

水准测量通常是从水准点引测其它点的高程。

水准点有永久性和临时性两种。

国家等级水准点一般用石料或钢筋混凝土制成，深埋到地面冻结线以下。

在标石的顶面设有用不锈钢或其它不易锈蚀材料制成的半球状标志。

有些水准点也可设置在稳定的墙脚上，称为墙上水准点。

建筑工地上的永久性水准点一般用混凝土或钢筋混凝土制成，临时性的水准点可用地面上突出的坚硬岩石或用大木桩打入地下，校顶钉以半球形铁钉。

埋设水准点后，应绘出水准点与附近固定建筑物或其它地物的关系图，在图上还要写明水准点的编号和高程，称为点之记，以便于日后寻找水准点位置之用。

水准点编号前通常加BM字样，作为水准点的代号。

水准测量路线形式主要有：闭合水准路线、附合水准路线和支水准路线。

（1）闭合水准路线从某一已知水准点BM1开始，沿各高程待定的水准点1、2、3、4进行水准测量，最后仍回到原水准点BM1，称为闭合水准路线。

（2）附合水准路线从某一已知水准点BM1出发，沿各高程待定的水准点1、2、3进行水准测量，最后附合到另一个已知高程的水准点BM2上，称为附合水准路线。

（3）支水准路线从某一已知水准点BM1出发，沿各高程待定的水准点1、2进行水准测量，其路线既不闭合又不附合，称为支水准路线。

（二）水准测量的实施1、当欲测的高程点距水准点较远或高差很大时，就需要连续多次安置仪器采用以测出两点的高差，一般采用后-前-前-后的方法进行测量，进行二等水准测量时，为测A、B点高差，在AB线路上增加1、2、3、4……等中间点，将AB高差分成若干个水准测站。

结构检测与监测位移（挠度）试验检测作业指导书1.目的为了规范静载荷试验的各个环节，特制定本细则。

2.适用范围桥梁单片梁静载荷试验的前期准备、现场实施和内业分析计算。

3.引用文件《混凝土结构工程施工质量验收规范》GB50204-2002《水运工程水工建筑物原型观测技术规范》JTJ 218-20054.工作程序4.1 检测数量及预期最大加载量的确定静载荷试验的检测数量按规范的及业主要求执行。

预期最大加载量以设计承载力为准；若无设计值，则按规范计算。

静载试验前，一定要告知委托方拟预期最大加载值并得到委托方的认可。

4.2 现场准备4.2.1 安排组成静载试验小组，该小组由项目负责人、现场检测工程师和测试工人组成。

4.2.2 由项目负责人或现场检测工程师前往现场踏勘，了解下述现场及试验基本情况：拟测梁周围场地平整情况、道路是否通畅。

了解拟测梁砼强度等级及龄期、委托方要求工期、检测数量、堆载所用堆重物准备情况等。

根据现场情况，确定荷载的加载方式及最大的堆载量（若采用堆载法，则最大的堆载量为设计荷载的1.2倍）。

4.3试验装置、设备、材料、工具及其配件、耗材的准备：千斤顶、压力表、液压油、油泵、油管、堵头；压板、I20工字钢、百分表、磁性表座；千斤顶率定曲线及百分表压力表检定证书复印件、静载试验记录表、材料纸。

堆重物：一般使用砂包或水箱，也可就地取材使用场地现成的钢绞线或成片梁。

4.3.1使用的计量设备应为公司设备，并确保处于检定有效期内。

对于外借的千斤顶必须向出借方索要检定证书，并将复印件存档。

但不允许向其它单位借用百分表及压力表。

4.3.2 实测前必须由现场检测人员对所用设备进行检查清点，填写《物资进/出场表》和《设备使用记录》，确认设备正常后方可进入测试现场。

4.4 现场检测实施4.4.1 静载试验试验加载与观测流程如下：加第一级荷载前预加载设计值的60%持载30min后再卸载至零荷载；读记百分表初始值；待梁体稳定后，开始分4至5级施加荷载，每级加载完毕持载15分钟，待静态应变仪各通道读数稳定后，开始读取百分表读数和测量出应变值；加载到设计荷载即最大荷载时，要求及时通报业主代表或现场监理；待确认后持载1小时；然后进行分级卸载，每级卸载后持载30min，再观测记录百分表读数值，测量出应变值。

测量专业作业指导书深层水平位移监测实施细则文件编号：版本号：D/0分发号：编制：批准：生效日期：深层水平位移监测实施细则1. 检测目的随时掌握护坡桩、边坡的位移、变形情况，以便及时发现问题，更改设计和施工中的不足，为下一步安全施工作准备，确保基坑安全开挖，做到信息化施工。

2. 检测依据2.1《建筑基坑工程监测技术规范》（GB50497—2009）；2.2《建筑基坑支护技术规程》(JGJ 120-2012)。

3．主要仪器设备3.1测斜仪CX-3C3.2 PVC测斜管。

4．仪器设备参数4.1 探头尺寸：CX-3C：长780mm、直径φ28mm，导轮间距：500mm；4.2测量精度：±0.01mm/500mm，分辨率±4秒；4.3系统精度:±4mm/30m；4.4数字量显示: 5位;记录方式:自动采集；4.5角度测量范围：0°～±15°；5. 检测条件5.1 测试深度最大1000m;水压10Mp5.2工作电压：内置可充锂电池组+7.2V；5.3工作温度：-10℃～+60℃。

6.测斜管的埋设6.1钻ф90～ф110的垂直钻孔，垂直度≤2％。

6.2测斜管长度有2种规格4m、2m，外径ф70，接头处ф80，高要求场合可选用ABS管式铝合金管。

6.3 PVC测斜管接头处，用长8mm，直径ф3的自攻螺丝牢固上紧，孔底部必须用盖子盖好，上4个螺丝，孔口也需上保护盖。

6.4 PVC测斜管有4个内槽，每个内槽相隔90度。

安装时将其中1个内槽对准基坑方向，或地基边坡的需要监测的位移方向。

6.5 PVC测斜管与钻孔间隙部位用中砂加清水慢慢回填，慢慢加砂的同时，倒入适量的清水。

注意一定要用中砂将间隙部位回填密实。

否则，影响测试数据。

6.6 PVC测斜管在下的过程中，可向管内倒入清水，以减少浮力，更容易安装到底。

6.7 PVC测斜管孔口一般露出地面20cm～50cm左右。

结构检测与监测位移（挠度）试验检测作业指导书1.目的为了规范静载荷试验的各个环节，特制定本细则。

2.适用范围桥梁单片梁静载荷试验的前期准备、现场实施和内业分析计算。

3.引用文件《混凝土结构工程施工质量验收规范》GB50204-2002《水运工程水工建筑物原型观测技术规范》JTJ 218-20054.工作程序4.1 检测数量及预期最大加载量的确定静载荷试验的检测数量按规范的及业主要求执行。

预期最大加载量以设计承载力为准；若无设计值，则按规范计算。

静载试验前，一定要告知委托方拟预期最大加载值并得到委托方的认可。

4.2 现场准备4.2.1 安排组成静载试验小组，该小组由项目负责人、现场检测工程师和测试工人组成。

4.2.2 由项目负责人或现场检测工程师前往现场踏勘，了解下述现场及试验基本情况：拟测梁周围场地平整情况、道路是否通畅。

了解拟测梁砼强度等级及龄期、委托方要求工期、检测数量、堆载所用堆重物准备情况等。

根据现场情况，确定荷载的加载方式及最大的堆载量（若采用堆载法，则最大的堆载量为设计荷载的1.2倍）。

4.3试验装置、设备、材料、工具及其配件、耗材的准备：千斤顶、压力表、液压油、油泵、油管、堵头；压板、I20工字钢、百分表、磁性表座；千斤顶率定曲线及百分表压力表检定证书复印件、静载试验记录表、材料纸。

堆重物：一般使用砂包或水箱，也可就地取材使用场地现成的钢绞线或成片梁。

4.3.1使用的计量设备应为公司设备，并确保处于检定有效期内。

对于外借的千斤顶必须向出借方索要检定证书，并将复印件存档。

但不允许向其它单位借用百分表及压力表。

4.3.2 实测前必须由现场检测人员对所用设备进行检查清点，填写《物资进/出场表》和《设备使用记录》，确认设备正常后方可进入测试现场。

4.4 现场检测实施4.4.1 静载试验试验加载与观测流程如下：加第一级荷载前预加载设计值的60%持载30min后再卸载至零荷载；读记百分表初始值；待梁体稳定后，开始分4至5级施加荷载，每级加载完毕持载15分钟，待静态应变仪各通道读数稳定后，开始读取百分表读数和测量出应变值；加载到设计荷载即最大荷载时，要求及时通报业主代表或现场监理；待确认后持载1小时；然后进行分级卸载，每级卸载后持载30min，再观测记录百分表读数值，测量出应变值。

水平位移监测实验报告实验原理步骤
1、水平位移观测点的选设观测点的位置，对建筑物应选在墙角、柱基及裂缝两边等处；地下管线应选在端点、转角点及必要的中间部位；护坡工程应按待测坡面成排布点；测定深层侧向位移的点位与数量，应按工程需要确定。

控制点的点位应根据观测点的分布情况来确定。

2、水平位移观测点的标志和标石设置建筑物上的观测点，可采用墙上或基础标志；土体上的观测点，可采用混凝土标志；地下管线的观测点，应采用井式标志。

各种标志的形式和埋设，应根据点位条件和观测要求设计确定。

控制点的标石、标志，应按《建筑变形测量规程》中的规定采用。

对于如膨胀土等特殊性土地区的固定基点，亦可采用深埋钻孔桩标石，但须用套管桩与周围土体隔开。

3、仪器尽可能采用先进的精密仪器。

4、采用强制对中：设置强制对中固定观测墩，使仪器强制对中，即对中误差为零。

目前一般采用钢筋混凝土结构结构的观测墩。

观测墩底座部分要求直接浇筑在基岩守上，以确保其稳定性。

并在观测墩顶面常埋设固定的强制对中装置，该装置能使仪器及战舰牌的偏心误差小于0.1mm。

满足这一精度要求的强制对中装置式样很多，有采用圆球插入式的，有采用埋设中心螺杆的。

置中圆盘的优点是适用于多种仪器，对仪器没有损伤，但加工精度要求较高。

5、照准觇牌：目标点应设置成（平面形状的）觇牌，觇牌图案
应自行设计。

视准线法主要误差来源是照准误差，研究觇牌形状、尺寸及颜色对于提高视准线的观测精度具有重要意义。

作业指导书1.全站仪简介全站仪是全站型电子测速仪的简称，它集电子经纬仪、光电测距仪和微处理器于一体，全站仪是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由于只需要一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。

全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。

通过键盘可以输入操作指令、数据和设置参数。

以上各系统通过I/O接口接入总线与微处理器联系起来。

微处理器（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。

微处理器的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。

输入输出设备是与外部设备连接的装置。

2.全站仪的操作（1）仪器的安置1、测量放线前后，及时对测量仪器进行检测，确保仪器状态良好。

2、先将仪器的三脚架在地面安置稳妥，安置脚架必须与地面点大致对中，架头大致水平，若为泥土地面，应将脚尖踩入土中，若为坚实地面，应防止脚尖有滑动的可能性，然后开箱取仪器。

仪器从箱中取出之前，应看清仪器在箱中的正确安放位置，以避免装箱时发生困难。

取出仪器时，应用双手握住支架或基座，轻轻安放到三脚架头上，一手握住仪器，一手拧连接螺旋，最后拧紧连接螺旋，使仪器与三脚架连接牢固。

装好仪器后，随后关闭仪器箱盖，防止灰尘等进入箱内。

（2）仪器使用时须注意的问题1、仪器安装在三脚架上之后，不论是否在观测，必须有人守护，禁止无关人员拨弄，避免路过行人、车辆碰撞。

2、仪器镜头上的灰尘，应该用仪器箱中的软毛刷拂去或用镜头纸轻轻擦去，严禁用手指或手帕等擦拭，以避免损坏镜头上的药膜，观察结束时应及时套上物镜盖。

3、阳光下观测，应撑伞防晒，雨天应禁止观测：对于电子测量仪器，在任何情况下均应撑伞防晒。
