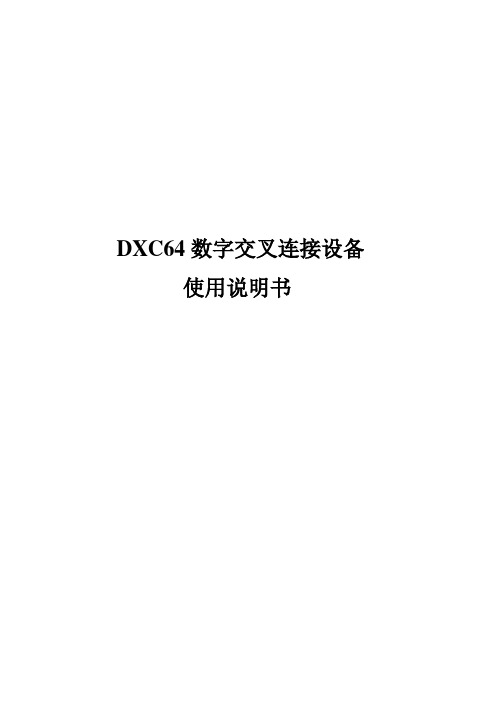

DXC64数字交叉连接设备使用说明书目录第一部分DXC64设备介绍 (2)一、应用 (2)二、技术参数 (2)（一）、E1接口特性 (2)（二）、系统时钟 (2)（三）、其它 (2)三、软件功能及网络管理 (2)（一）、DXC64软件功能 (2)（二）、DXC64的网络管理 (2)1．本地网管 (2)2．单点式远程网管 (3)3．远程组网管理 (3)四、结构及各部件功能 (3)（一）、DXC64设备前面板介绍 (3)（二）、DXC64设备后背板介绍 (4)第二部分DXC64网管软件介绍 (5)一、软件安装及系统输入 (5)1．PC机系统配置建议 (5)2．软件安装 (5)3．系统进入 (5)二、DXC64网管界面介绍 (5)（一）、主界面各功能键介绍 (6)（二）、E1板控制界面 (7)（三）、时隙交叉配置界面 (8)三、其它功能介绍 (9)1．安全管理功能 (9)2．窗口功能 (9)1DXC64 数字交叉连接设备DXC64是一台提供多达64个E1接口的64kb/s交叉连接设备。

它能提供任意两个64kb/s时隙之间可编程的无阻塞交叉连接，利用软件对它可以进行本端或远程网络管理。

第一部分DXC64设备介绍一、应用1．作为DDN节点机、ATM节点机等设备的E1接口扩展：ATM、DDN节点机的E1接口都非常昂贵，为了使它们的E1接口得到充分利用，利用DXC64可扩展其E1接口。

2．作为多业务接入节点：在用E1作为接入线路时，E1链路中通常有些时隙运载语言信息，有些时隙运载数据信息或控制信息，这些信息经过接入后通常是被传输到不同的处理中心，通过DXC64可将这些信息分类传输。

二、技术参数（一）、E1接口特性1．符合G.703、G.704、G.732N的各项规程。

2．CRC4复帧结构自适应。

3．CCS和CAS信道兼容。

对CAS信道，E1接口对TS16透明传输。

4．75Ω和120Ω阻抗可选。

当选用75Ω阻抗时，E1接口为小型CC4 BNC座，直接从设备的后背板上引出。

SDH的介绍SDH是一种传输体制！按照这种传输原理制作的设备被称为SDH，各种不同速率等级的SDH设备可以称为155，622，2.5G，10G，40G。

随着全球互联网（Internet）的迅猛发展，上网人数正以几何级数快速增长，以因特网技术为主导的数据通信在通信业务总量中的比列迅速上升，因特网业务已成为多媒体通信业中发展最为迅速、竞争最为激烈的领域。

同时，无论是从数据传输的用户数量还是从单个用户需要的带宽来讲，都比过去大很多。

特别是后者，它的增长将直接需要系统的带宽以数量级形式增长。

因此如何提高通信系统的性能，增加系统带宽，以满足不断增长的业务需求成为大家关心的焦点。

光纤具有高带宽、传输距离远等优点，已成为宽带综合数字业务网的主要物理连接媒介，不过，如果仅凭单纯的光缆连接，并不能构成担负各种复杂应用的传输网。

骨干传输需要由复杂的传输协议来支撑，并借助光纤作为物理媒介。

SDH传送网的概念最初于1985年由美国贝尔通信研究所提出，称之为同步光网络（Synchronous Optical NETwork,SONET）。

它是由一整套分等级的标准传送结构组成的，适用于各种经适配处理的净负荷（即网络节点接口比特流中可用于电信业务的部分）在物理媒质如光纤、微波、卫星等上进行传送。

该标准于1986年成为美国数字体系的新标准。

国际电信联盟标准部（ITU—T）的前身国际电报电话资询委员会（CCITT）于1988年接受SONET概念，并与美国标准协会（ANSI）达成协议，将SONET修改后重新命名为同步数字系列（Synchronous Digital Hierarchy,SDH）,使之成为同时适应于光纤、微波、卫星传送的通用技术体制。

SDH网是对原有PDH（Plesiochronous Digital Hierarchy准同步系列）网的一次革命。

PDH是异步复接，在任一网络节点上接入接出低速支路信号都要在该节点上进行复接、码变换、码速调整、定时、扰码、解扰码等过程，并且PDH只规定了电接口，对线路系统和光接口没有统一规定，无法实现全球信息网的建立。

SDH原理一、SDH基本概念(什么是SDH？)在讲SDH传输体制之前，我们首先要搞清楚SDH到底是什么。

那么SDH是什么呢？SDH（synchronous Digital Hierarchy）全称叫做同步数字传输体制，由此可见SDH 是一种传输的体制（协议），就象PDH(Plesiochronous Digital Hierarchy)——准同步数字传输体制一样，SDH这种传输体制规范了数字信号的帧结构、复用方式、传输数速等级，接口码型等特性。

1、SDH的含义：是一套可进行同步数字传输，复用和交叉连接的标准化数字信号的等级结构，SDH传输网所传送的信号由不同等级的同步传输模块（STM-N）所组成。

（插入PDH含义:对瞬时速率在一定容差范围内的低码速支路进行正码速调整后再进行同步复接的过程称为准同步数字复接.30/32路PCM系列都是采用准同步数字复接,简称PDH）2、SDH和PDH的比较ⅰ) 与SDH相比，PDH主要缺点有二点：1)PDH考虑的主要业务对象是普通的传统电话业务，它在很多方面已不能适应现代通信向业务多样化和宽带化发展的要求（例：用户数据业务、广播电视、视频电报、专用电视、可视通信等）。

2)PDH主要应用于点对点连接、缺乏网络拓扑的灵活性。

ⅱ)SDH作为一种新的技术体制，必然有其不足之处。

1)频带利用率不如PDH系统，PDH的140Mbit/s可收容64*2Mbit/s或4*34Mbit/s,而SDH的155Mbit/s只能收容63*2Mbit/s或3*34Mbit/s。

2)指针调整机理，增加了设备的复杂性。

3)软件几乎可以控制网络中所有复用设备和交叉连接设备。

这样，网络层上的人为错误，软件故障，乃至计算机病毒都可能导致网络重大故障，甚至造成全网瘫痪。

ⅲ)与PDH相比SDH有哪些优势既然SDH传输体制是PDH传输体制进化而来的，因此它具有PDH体制所无可比拟的优点，它是不同于PDH体制的全新的一代传输体制，与PDH相比在技术体制上进行了根本的变革。

数字交叉连接技术
数字交叉连接技术是一种新兴的通信技术，它通过将数字信号以交叉方式传输，实现了信息的高效传递和处理。

本文将从技术原理、应用领域和发展前景三个方面来介绍数字交叉连接技术。

我们来了解一下数字交叉连接技术的原理。

数字交叉连接技术是利用数字信号的特性，通过交叉连接的方式将多个信号传输在同一条传输介质上。

传统的模拟信号传输只能通过频分复用或时分复用的方式实现，效率较低且受到传输距离的限制。

而数字交叉连接技术则将信号转换成数字形式，利用数字信号的高频带宽特性，可以在同一条传输介质上同时传输多个信号，大大提高了传输效率和容量。

数字交叉连接技术在各个领域都有广泛应用。

首先，在通信领域，数字交叉连接技术被广泛应用于传输网络和通信设备中。

它可以实现多路复用、信号转换和信号增强等功能，提高传输质量和效率。

我们来探讨一下数字交叉连接技术的发展前景。

随着信息技术的不断发展和应用需求的不断增加，数字交叉连接技术将会得到更加广泛的应用和推广。

例如，在5G通信技术的发展中，数字交叉连接技术可以实现更高速率和更高容量的数据传输，满足人们对于高速、稳定通信的需求。

另外，在物联网技术的应用中，数字交叉连接技术可以实现物联设备之间的数据传输和通信，为物联网的发展提供技术支持。

数字交叉连接技术是一种具有广泛应用前景的通信技术。

它通过交叉连接的方式实现了多个信号在同一条传输介质上的高效传输和处理。

在各个领域都有着广泛的应用，同时也有着较好的发展前景。

我们有理由相信，随着技术的不断进步和应用的不断拓展，数字交叉连接技术将会在未来发挥更加重要的作用，为人们的生活带来更多便利和效益。

数字通信练习题答案练 习 一一、名词解释： 1.数字信号数字信号：信号的变化在时间和数值上是离散的，这种信号称数字信号。

2.数字通信信源发出的信息经变换和处理后，送往信道上传输的信号是数字信号的通信系统称为数字通信系统。

3.信息传输速率（传信率）每秒中内所传输的信息量I 。

Rb=信息量(I)/时间(t) 4.符号传输速率（数码率）每秒钟内传输的码元数。

5.误码率传输过程中发生的误码个数n 和传输的总码元数N 之比。

二、简答题1. 模拟信号和数字信号的主要区别是什么？模拟信号和数字信号的主要区别是在于幅度的取值是离散还是连续的。

2. 通信网由哪三要素组成？通信网由终端 、 交换系统、传输系统 三要素组成。

3．数字通信系统中主要性能指标是什么？数字通信系统中主要性能指标是指有效性、 可靠性 。

4．M 进制符号系统信息传输速率和符号传输速率转换公式是什么？M 进制符号系统中信息传输速率和符号传输速率转换公式为（Rb=N B ·log 2M ）。

三．计算题1.在125微秒内传输256个二进制码元，其信息传输速率是多少？若该信号在2秒内有3个码元产生误码，则其误码率是多少？（见自学指导书P6）2.在125微秒内传输256个四进制码元，则其符号传输速率和信息传输速率分别是多少？若该信号在2秒内有3个误码，则误码率是多少？（见自学指导书P6）3.某数字信号的符号传输速率是1200波特，3秒中产生5个误码，问误码率是多少？ Pe=5/(1200×3)=0.0014。

,,p N np e N e lim系统噪声等因素决定信道质量由传输系统特性总码元数误码个数∞→=4.某数字信号的符号传输速率是9600波特，采用四进制数字信号传送，则其信息传输速率是多少？Rb=9600×2=19200（bit）5.在100.38s 内传送848个二进制码元，求信息的传输速率。

Rb=848/100.38=8.448(Mbit)6.八进制系统中，码元速率是1600波特，求该系统的信息传输速率。

DDN是Digital Data Network的缩写，中文译为数字数据网。

DDN是采用数字信道提供永久或半永久性电路，传输数据通信业务的数字传输网络。

DDN采用了数据通信、数字通信、数字交叉连接、计算机和宽带通信技术，利用光缆、数字微波、卫星信道以及用户端可用的普通双绞线，为用户建立专用数据通信网提供条件。

DDN有如下特点：1、DDN不是交换网，不具有数据交换功能，只提供专线；2、DDN是一种同步数据传输网，要求全网的时钟系统保持同步；3、DDN是一种透明传输网，可以支持任何规程，支持数据、图像、声音等多种业务，是面向数据用户的公用数据通信网；4、DDN的网络延时小，作为专线网，其速度可以得到保障；5、DDN提供多种灵活的连接方式。

DDN是由数字传输电路、数字交叉连接复用设备和网络管理系统组成，可以满足用户不同的传输速度要求。

1、通过Modem接入DDN对于通过公用电话网接入DDN，需要使用Modem，Modem可以分成二线、四线，四线适用于传输距离远，要求传输速度高的场合。

2、通过数据终端设备接入DDN数据用户可以直接使用DDN提供的数据终端设备接入DDN，其接口标准符合ITU-T V.24、V.35和X.21，传输速率范围是2.4~128Kbps。

3、通过用户集中设备接入DDN用户集中设备的作用是将多个用户数据集中起来传输。

用户集中设备实际上是一种复用器，例如零次群复用设备先将多个2.4K、4.8K、9.6Kbps的数据速率复用到64Kbps，再接入DDN。

4、通过2048Kbps数字电路接口接入DDNDDN网络中配置有标准的G.703 2048Kbps数字接口数字数据网（DDN）简介一、概述计算机通信技术层出不穷，国民经济的飞速发展，金融、证券、海关、外贸等集团用户和租用数据专线的部门、单位大幅度增加，数据库及其检索业务也迅速发展，现代社会对电信业务的依赖性越来越强。

数字数据网DDN（Digital Data Network）就是适合这些业务发展的一种传输网络。
