中考物理专题复习训练十三电功和电热

中考物理一轮复习每日一练：电功和电热中考频度：★★★★★难易程度：★★★☆☆功率为10 W的发光二极管（LED灯）的亮度与功率60 W的白炽灯相当。

假设每户家庭有两只60 W的白炽灯，均用10 W的LED灯替代，估算出全国一年节省的电能最接近A．8×108 kW·h B．8×1010kW·hC．8×1011kW·h D．8×1013kW·h【参考答案】B【试题解析】由题意知每户节约功率约为100 W，若每天用灯6小时，一年365天，全国估计为4亿户，由W＝Pt得W＝8.76×1010 kW·h，最接近于8×1010 kW·h，即选项B正确。

【知识补给】标定电流和额定最大电流的区别电能表标有两个电流值，如10（20）A。

这里所标10 A为基本电流，符号I b，是确定仪表有关特性的电流值，也称为标定电流值。

20 A为额定最大电流，符号I max，为仪表能满足标准规定的准确度的最大电流值。

通过电能表的电流可高达其基本电流的二倍、三倍、四倍，有的高达八倍，达不到二倍的只标基本电流。

若电能表只标有一个电流值，如 5 A，这只是基本电流值，并非允许通过的最大电流。

这种电能表一般超载到120℅是不会发生问题，而且能满足电能表的准确测量。

在串联电路和并联电路中电功特点及分配关系电能公式的使用1．电能公式：W=UIt=Pt，根据欧姆定律（I=U/R）可以进一步推出：W=I2Rt=U2t/R。

2．纯电阻电路是指消耗的电能全部转化为内能的电路。

如电熨斗、电水壶、电饭锅等都是纯电阻用电器，可用W=I2Rt、W=U2t/R计算消耗的电功，但含有电动机的电路（如电风扇）不是纯电阻电路，计算电功时只能用W=UIt。

串联电路并联电路特点电流所做的总功等于各部分用电器电流所做功之和，W=W1+W2电流所做的总功等于各部分用电器电流所做功之和，即W=W1+W2分配关系电流通过各电阻所做的功与其电阻成正比，即W1/W2=R1/R2电流通过各电阻所做的功与其电阻成反比，即W1/W2=R2/R1如图8所示的家用电器中，在工作时把电能转化为机械能的是A．B．C．D．如图所示是一个电能表，下列说法中错误的是A．电能表是测量用电器在一段时间内消耗多少电能的仪表B．电能表上标的“220 V”是指这个电能表应在220 V 的电路中使用C．“10(20) A”是指这个电能表应在电流为10 A的电路中使用D．“50 Hz”是指这个电能表在50 Hz的交流电路中使用一台“220 V 60 W”的电风扇、一盏“36 V 60 W”的白炽灯和一只“110 V 60W”的电热器各自在额定电压下工作，比较它们相同通电时间内产生的热量是A．电风扇最多B．电热器最多C．白炽灯最多D．三者一样多某电热器有两根电阻丝，在同一电源上，要烧开同一壶水，只用第一根电阻丝时，需要 6 min；只用第二根电阻丝时，需要12 min。

第十三章电功和电功率复习题一．选择题1．某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。

闭合开关S1、S2时，加热器和照明灯同时工作。

断开S2后与断开S2前相比较，下列说法正确的是（）A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少2．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200W3．如图所示电路中，电源电压不变，只闭合开关S1，电流表的示数为0.3A，再闭合开关S2，电流表示数变化了0.4A，则同时闭合S1、S2后，相同时间内R1、R2消耗的电能之比是（）A．3：4B．4：3C．7：3D．4：74．如图所示的电路，电源电压保持不变，小灯泡额定电压为4V（小灯泡电阻不随温度变化）。

闭合开关S l断开开关S2，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是：2V﹣6V 电流表示数变化范围是：0.4A﹣1.2A；闭合开关S2，断开开关S1，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯泡的额定功率是（）A．0.4W B．0.8W C．1.2W D．1.6W5．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。

若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5C．两灯串联接入220V的电路，L1消耗的功率小于25WD．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W6．下列关于电能的说法正确的是（）A．可以通过电流表把电能直接测量出来B．电能的单位是“度”，学名叫做千瓦C．消耗电能越多的用电器，电功率就越大D．消耗电能相同的用电器，产生的热量不一定相同7．如图电路中，R1：R2＝2：3，开关闭合后，电路的总功率为P0．若将R1的阻值增大2Ω，R2的阻值减小2Ω，电路的总功率仍为P0；若将R1的阻值减小2Ω，R2的阻值增大2Ω，电路的总功率为P；则P：P0等于（）A．3：2B．4：3C．5：4D．6：58．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A．电源电压为8V B．R1的阻值为20ΩC．电路前后电流之比为1：3D．电路总功率变化了1.2W9．如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I﹣U图象。

初三物理复习五（电功和电热）1. 下列关于电功的认识中，正确的是( )A.电流通过导体所做功的多少取决于导体两端的电压、通过导体的电流和导体电阻的大小B.电流做功的过程，实际上是把电能转化为机械能的过程C.电功与做功时间长短无关D.有多少电能发生了转化就说电流做了多少功2. 下列关于电功、电功率的一些说法中，正确的是( )A通过用电器的电流做功越多，用电器的电功率就越大B.用电器消耗的电功率越小，电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大，则电流做功越快3. 如图所示的家庭电路中，闭合开关后灯泡不亮.用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光.用测电笔检测A点时氖管发光，检测B点时氖管不发光.发生这一现象的原因可能是( )A.灯泡短路 B灯丝断了 C.开关接触不良 D.插座短路4. 如图所示的电路中，电源电压保持不变，闭合开关后，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1~1.3 A时，电压表的示数变化了3 V，则此过程中定值电阻R2所消耗功率的变化范围是( )A. 3-3. 9WB. 3-5.07WC. 3. 9-10WD.10-16. 9W5. 下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝，则下列说法错误的是( )A.电烤箱在高温挡正常工作10 min所消耗的电能是6. 6×105 JB.电路中R1的阻值为44 ΩC.电路中R2的阻值为60ΩD.电烤箱在低温挡正常工作时，R1消耗的电功率是176 W6. 甲、乙两只灯泡，其I-U关系图像如图所示现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是( )A. 1.2WB. 0. 8WC. 2WD. 3W7. 电梯超载报警器工作原理示意图如上图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小8. 如上图是某同学设计的家庭电路，电灯开关已断开下列说法正确的是( )A.电灯和两孔插座是串联的B.测电笔接触M点，氖管不发光C.开关和三孔插座的连接都是错误的D.测电笔插入两孔插座的左孔，氖管发光9．下列图所示的家用电器中属于电热器的是（）A．电暖气 B．洗衣机 C．电风扇 D．电视机10．在下列用电器工作的过程中，电能全部转化为内能的是（）A．电风扇 B．电热水壶 C．电视机 D．电冰箱11.甲、乙两个导体，电流比是1：2，相同时间内电流产生的热量比是2：1，则甲、乙的电阻比是（）A. 4：1B. 1：4C. 8：1D. 1：812. 下列情况中，属于防止电热危害的是（）A. 电脑机箱内有小风扇B. 微波炉的门用玻璃做C. 洗衣机的外壳用塑料做D. 家电长时间停用，隔一段时间应通电一次13.要使电热器在单位时间发出的热量减少一半，可采用的方法是（）A.使其电阻减少一半，其两端电压不变B.使加在两端的电压和其电阻减少一半C.使通过它的电流减少一半，其电阻不变D.使加在两端的电压减少一半，其电阻不变14.甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量，则应（）A. 甲通电时间是乙的4倍B. 乙通电时间是甲的4倍C. 甲、乙通电时间一样长D. 不知道额定电压无法比较15．把两根电热丝串联接到电源上，发出热量较多的一定是（）A．通过电流较大的B．两端电压较大的C．电阻较小的D．以上三个都对16 . 关于家庭电路和安全用电，下列说法不正确的是（）A．家庭电路中电流过大，可能是用电器的总功率过大B．户外露营时，如遇雷雨天气，可在大树下避雨C．保险丝熔断了，不能用铜丝或铁丝代替D．空气开关跳闸后，需要检修电路后再重新闭合开关17. 我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。

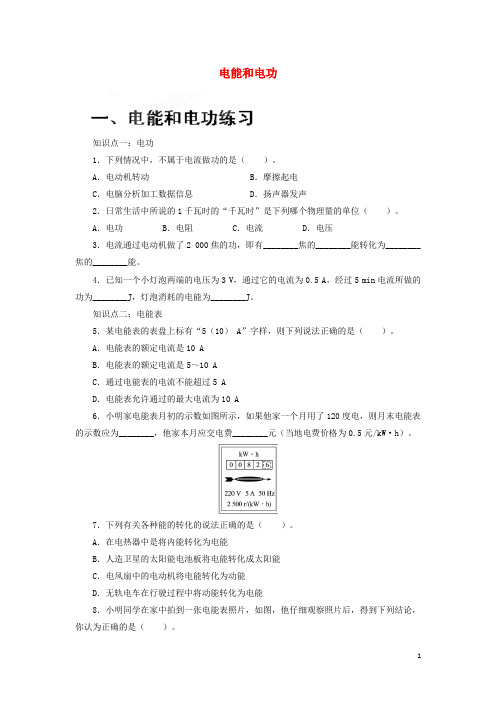

电能和电功知识点一：电功1．下列情况中，不属于电流做功的是（）。

A．电动机转动B．摩擦起电C．电脑分析加工数据信息D．扬声器发声2．日常生活中所说的1千瓦时的“千瓦时”是下列哪个物理量的单位（）。

A．电功B．电阻C．电流D．电压3．电流通过电动机做了2 000焦的功，即有________焦的________能转化为________焦的________能。

4．已知一个小灯泡两端的电压为3 V，通过它的电流为0.5 A，经过5 min电流所做的功为________J，灯泡消耗的电能为________J。

知识点二：电能表5．某电能表的表盘上标有“5（10） A”字样，则下列说法正确的是（）。

A．电能表的额定电流是10 AB．电能表的额定电流是5～10 AC．通过电能表的电流不能超过5 AD．电能表允许通过的最大电流为10 A6．小明家电能表月初的示数如图所示，如果他家一个月用了120度电，则月末电能表的示数应为________，他家本月应交电费________元（当地电费价格为0.5元/kW·h）。

7．下列有关各种能的转化的说法正确的是（）。

A．在电热器中是将内能转化为电能B．人造卫星的太阳能电池板将电能转化成太阳能C．电风扇中的电动机将电能转化为动能D．无轨电车在行驶过程中将动能转化为电能8．小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是（）。

A．电能表的额定功率为2 500 WB．电能表的标定电流为5 AC．拍照片时，小明家已消耗的电能为9 316 kW·hD．拍照片时，小明家已消耗的电能为931.6 J9．在下图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大。

当S闭合后，在相同的时间内，下列叙述正确的是（）。

A．电流通过A、B所做的功是W A＞W BB．电流通过A、B所做的功是W A＜W BC．电流通过A、B所做的功是W A＝W BD．无法比较电流通过A、B时所做的电功的大小10.电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确。

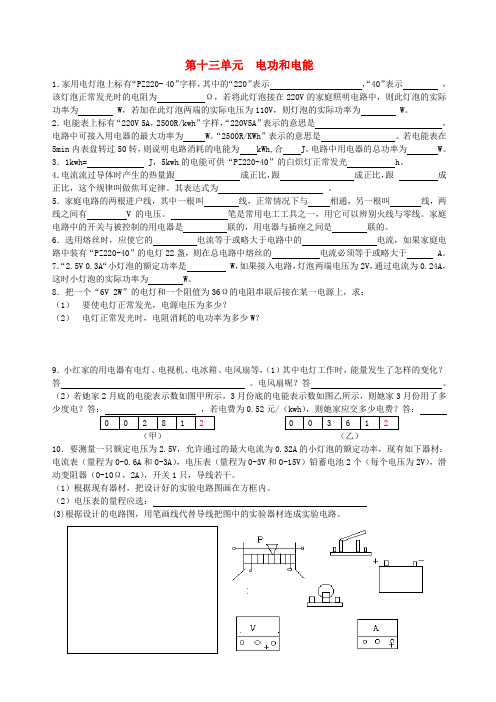

第十三单元电功和电能1．家用电灯泡上标有“PZ220- 40”字样，其中的“220”表示，“40”表示，该灯泡正常发光时的电阻为Ω，若将此灯泡接在220V的家庭照明电路中，则此灯泡的实际功率为 W，若加在此灯泡两端的实际电压为110V，则灯泡的实际功率为 W。

2．电能表上标有“220V 5A，2500R/kwh”字样，“220V5A”表示的意思是，电路中可接入用电器的最大功率为 W。

“2500R/KWh”表示的意思是。

若电能表在5min内表盘转过50转，则说明电路消耗的电能为 kWh,合 J。

电路中用电器的总功率为 W。

3．1kwh= J，5kwh的电能可供“PZ220-40”的白炽灯正常发光 h。

4．电流流过导体时产生的热量跟成正比，跟成正比，跟成正比，这个规律叫做焦耳定律。

其表达式为。

5．家庭电路的两根进户线，其中一根叫线，正常情况下与相通，另一根叫线，两线之间有 V的电压。

笔是常用电工工具之一，用它可以辨别火线与零线。

家庭电路中的开关与被控制的用电器是联的，用电器与插座之间是联的。

6．选用熔丝时，应使它的电流等于或略大于电路中的电流，如果家庭电路中装有“PZ220-40”的电灯22盏，则在总电路中熔丝的电流必须等于或略大于 A。

7．“2.5V 0.3A“小灯泡的额定功率是 W，如果接入电路，灯泡两端电压为2V，通过电流为0.24A，这时小灯泡的实际功率为 W。

8．把一个“6V 2W”的电灯和一个阻值为36Ω的电阻串联后接在某一电源上，求：（1）要使电灯正常发光，电源电压为多少？（2）电灯正常发光时，电阻消耗的电功率为多少W？9．小红家的用电器有电灯、电视机、电冰箱、电风扇等，（1）其中电灯工作时，能量发生了怎样的变化？答。

电风扇呢？答。

（2）若她家2月底的电能表示数如图甲所示，3月份底的电能表示数如图乙所示，则她家3月份用了多0.52元/，则她家应交多少电费？答：（甲）（乙）10．要测量一只额定电压为2.5V，允许通过的最大电流为0.32A的小灯泡的额定功率，现有如下器材：电流表（量程为0-0.6A和0-3A），电压表（量程为0-3V和0-15V）铅蓄电池2个（每个电压为2V），滑动变阻器（0-10Ω，2A），开关1只，导线若干。

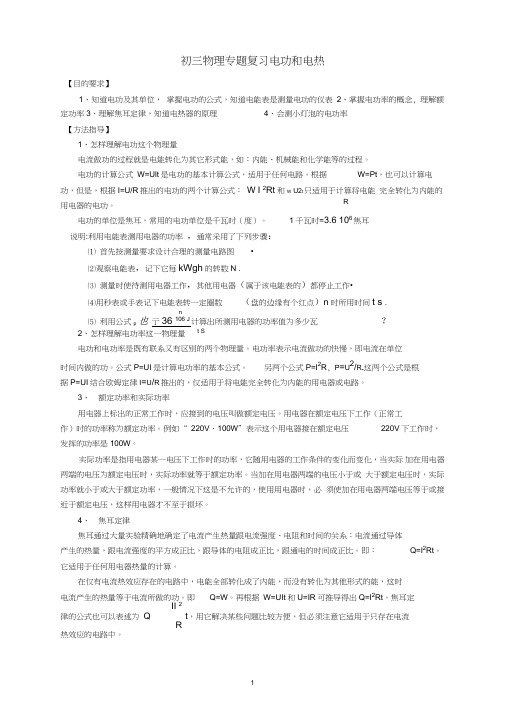

初三物理专题复习电功和电热【目的要求】1、知道电功及其单位，掌握电功的公式，知道电能表是测量电功的仪表2、掌握电功率的概念, 理解额定功率3、理解焦耳定律，知道电热器的原理4、会测小灯泡的电功率【方法指导】1、怎样理解电功这个物理量电流做功的过程就是电能转化为其它形式能，如：内能、机械能和化学能等的过程。

电功的计算公式W=Ult是电功的基本计算公式，适用于任何电路。

根据W=Pt，也可以计算电功，但是，根据I=U/R推出的电功的两个计算公式：W I 2Rt和W U2t只适用于计算将电能完全转化为内能的用电器的电功。

R电功的单位是焦耳，常用的电功单位是千瓦时（度）。

1千瓦时=3.6 106焦耳说明:利用电能表测用电器的功率，通常采用了下列步骤：⑴ 首先按测量要求设计合理的测量电路图•⑵观察电能表，记下它每kWgh的转数N .⑶ 测量时使待测用电器工作，其他用电器（属于该电能表的）都停止工作•⑷用秒表或手表记下电能表转一定圈数（盘的边缘有个红点）n时所用时间t s .n⑸ 利用公式p也亍36 106 J计算出所测用电器的功率值为多少瓦？2、怎样理解电功率这一物理量t S电功和电功率是既有联系又有区别的两个物理量。

电功率表示电流做功的快慢，即电流在单位时间内做的功。

公式P=UI是计算电功率的基本公式。

另两个公式P=I2R, P=U2/R,这两个公式是根据P=UI结合欧姆定律I=U/R推出的，仅适用于将电能完全转化为内能的用电器或电路。

3、额定功率和实际功率用电器上标出的正常工作时，应接到的电压叫做额定电压。

用电器在额定电压下工作（正常工作）时的功率称为额定功率。

例如“ 220V、100W”表示这个用电器接在额定电压220V下工作时，发挥的功率是100W。

实际功率是指用电器某一电压下工作时的功率，它随用电器的工作条件的变化而变化，当实际加在用电器两端的电压为额定电压时，实际功率就等于额定功率。

当加在用电器两端的电压小于或大于额定电压时，实际功率就小于或大于额定功率，一般情况下这是不允许的，使用用电器时，必须使加在用电器两端电压等于或接近于额定电压，这样用电器才不至于损坏。

九年级物理全一册第十三章《电功和电功率》检测卷-北师大版（含答案）一、单选题1．小明家5月初电能表示数为570.2度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．图电能表的示数是6752kW·hC．小明家5月消耗的电能是105kW·hD．若电能表在10min内转过320转，则用电器的总功率为1kW2．将“220V 60W”的灯泡L1和“220V 40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半3．如图所示分别是小灯泡L和电阻R的U﹣I图象，由图象可知，下列说法错误的是（）A．电阻R的阻值为5ΩB．当L与R串联，电流为0.4A时，则电源电压为2.0VC．当L与R并联，电源电压为1.0V时，则干路上的电流为0.6AD．当L与R串联，电流为0.4A时，则电路消耗的总功率为1.2W4．如图是探究“影响电流热效应因素”的实验装置，将1R、2R两电阻丝密封在两只完全相同的烧瓶内，且12R R ，瓶内装入等质量的煤油，下列说法错误的是（ ）A ．烧瓶内选用比热容较小的液体，可以使实验现象更明显B ．实验中通过温度计示数的变化来比较电阻丝产生热量的多少C ．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可D ．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系5．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（ ）A ．保险盒接法错误，保险盒应该安装在火线上B ．二孔插座接法错误，其左端导线应该接在零线上C ．开关和灯泡接法正确，开关接在零线上符合安全用电原则D ．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上6．关于家庭电路和安全用电，下列说法中正确的是（ ）A ．空气开关跳闸，一定是有用电器发生短路故障B ．使用试电笔时手要接触笔尾金属体C ．有人发生触电时，应马上用手把人拖开，再施救D ．户外游玩时，如遇雷雨天气，可在大树下避雨7．在如图所示的电路中，电源电压保持不变。

2024年中考物理高频考点专题训练--电功和电功率的计算1．如图所示，灯泡L 上标有“6V 6W”的字样（灯泡电阻不受温度的影响），电源电压9V 保持不变。

（1）求小灯泡的电阻；（2）当开关接a 时电路中消耗总功率1P ，当开关接b 时电路中消耗总功率2P ，已知12:1:4R R =，12:2:1P P =，求当开关接b 时2R 消耗的电功率。

2．下图是小明家使用的两档电取暖器内部简化电路图，1R 、2R 为电热丝，且电阻不变，高温档位功率为1100W ，低温档位功率为440W ，家庭电路电压220V U =，求：(1)电取暖器处于高温档位时电路中的电流；(2)电路中1R 的阻值；(3)计算用低温档位取暖1R 两端的电压；(4)若此电取暖器安装在小明家的客厅里，客厅内空气的质量约为80kg ，计算此电取暖器将客厅内空气从10℃加热到20℃至少需要多长时间。

【空气的比热容取(1100J/kg C)⋅︒）】3．如图所示，电阻R 1的阻值为8Ω。

当开关S 闭合时，电压表示数为2V ，电流表示数为0.5A 。

求： （1）电阻R 2的阻值；（2）电源电压；（3）10s 内电流通过整个电路所做的功。

4．如图所示，电源两端电压U 保持不变，电阻R 1的阻值为30Ω，电阻R 2的阻值为60Ω。

当开关S 闭合时，电压表的示数为3V 。

求：（1）电流表的示数I 。

（2）电阻R 2在1min 内消耗的电能。

5．在如图甲所示的电路中，电源电压保持6V 不变，R 1的阻值为10Ω。

闭合开关S ，电压表的示数如图乙所示。

求： （1）通过电阻R 1的电流；（2）电阻R 2两端电压；（3）电路消耗的总电功率。

6．如图甲所示，某款电热饼铛，图乙为其工作原理电路图，1R 和2R 分别为上盘和下盘的发热电阻，已知155R =Ω。

某次烙饼加热和保温时的功率随时间变化关系如图丙，当温度达到200℃时S 1自动断开，再保温2min 后，开关S 断开。

《电功、电功率》专题训练例1一盏灯标有“36V40W”字样，将这盏灯接到某电路中，通过它的电流是1A，此时，这盏灯的电功率是________W．例2某导体接到6V电压下，它消耗的功率是6W；将改接到3V的电压下，这个导体的功率是________W．例3（天津市中考试题）电能表是测量________的仪表．1 kWh的电能可供标有“220V40W”的灯泡正常工作________h．例4一个“12V6W”的小灯泡，如果接在36V电源上，为使其正常发光，需串联一个________Ω的电阻，该电阻消耗的功率是________W．例5（北京市中考试题）电阻R和灯泡L串联接到电压为10V的电路中，R＝10Ω，电路接通后，100s内电阻R上电流做的功为10J，已知灯L的额定功率为10W，灯的电阻不变．求：灯的额定电压．例6（广州市中考试题）有两个灯泡，L1标有“6V 3W”字样，L2没有标记，测得L2的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L2的电功率分别是（）A．12 V3W B．12 V 1.5WC．9 V 3W D．9 V 1.5W例7有一盏小灯泡，当它与5Ω电阻串联后接15V电源上，灯恰好正常发光，这时灯的功率是10W．求：小灯泡正常发光时的电阻和小灯泡的额定电压的可能值．例8（北京市朝阳区中考试题）将分别标有“6V9W”和“6 V3W”的两个灯泡L1、L2串联接在12 V电源上，则（）A．两灯都能正常发光B．灯L2可能被烧毁C．两灯都比正常发光时暗D．灯L1比灯L2亮例9（北京市东城区中考试题）家庭电路中正在使用的两白炽灯，若甲灯比乙灯亮，则（）A．甲灯灯丝电阻一定比乙灯的大B．甲灯两端的电压一定比乙灯的大C．通过甲灯的电量一定比乙灯的多D．甲灯的实际功率一定比乙灯的大例10如图，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电灯L的亮度变暗C．电流表A1的示数不变D．电流表A2的示数变小例11如图，电源电压不变，开关S由断开到闭合，电流表两次示数之比为2∶7，则电阻R1∶R2＝________，电功率P1∶P2，电功率P1∶P1′＝________，电功率P1∶P1＝________．例12 如图，当变阻器滑片从A 点滑到B 点时，R 1两端的电压比为2∶3，变阻器两端电压比U A ∶U B ＝4∶3．（电源电压不变） 求：I A ∶I B ，R A ∶R B ，P 1∶P 1′，P A ∶P B ，R 1∶R A例13 如图，已知R 1∶R 2＝2∶3，当S 2闭合，S 1、S 3断开时，R 1的功率为P 1，电路中总电流为I ；当S 1、S 3闭合，S 2断开时，R 1的功率为P 1′，电路中总电流为I ∶I ′．（电源电压不变） 求：（1）第一种情况中U 1∶U 2（2）P 1∶P 1′，（3）I ∶I ′例14 如果将两个定值电阻R 1和R 2以某种形式连接起来，接入电路中，则电阻R 1消耗的电功率为12W ．如果将这两个电阻以另一种形式连接起来接入原电路中，测得该电路的总电流为9A ，此时电阻R 1上消耗的电功率为108W ．（电源电压不变）求：（1）电阻R 1和R 2的阻值；（2）电阻R 2上两次电功率的比值．例15 甲灯标有9V ，乙灯标有3W ，已知电阻R 甲＞R 乙，若把两灯以某种方式连接到某电源上，两灯均正常发光，若把两灯以另一种方式连接到另一电源．．．．上．，乙灯仍能正常发光，甲灯的实际功率与它的额定功率比P 甲′∶P 甲＝4∶9 求：（1）甲灯的额定功率P 甲； （2）乙灯的额定电压U 乙；（3）两灯电阻R 甲和R 乙．例16．如图所示电路中，灯L 1的电阻R 1是灯L 2的电阻R 2的21（不考虑灯丝随温度的变化）．电源电压为10V ，并保持不变．S 1、S 2为开关．当闭合S 1，断开S 2时，灯L 1正常发光，电阻R 3消耗的电功率为2W ，电压表示数U 1；当闭合S 2，断开S 1时，电阻R 4消耗的电功率为41W ，电压表示数为21U 1．求（1）灯L 1的额定功率；（2）电阻R 4的阻值．例17 如图所示，电路两端电压保持不变，当只闭合开关S 1时，通过电阻R 1的电流是I 1，消耗的电功率为P1；当只闭合开关S 2时，通过电阻R 2的电流是I 2,，电阻R 1消耗的功率为P 1’，电阻R 2消耗的功率是20W ，I 1∶I 2＝3∶2；当只闭合开关S 3时，电阻R 3消耗的功率是15W ，电阻R 1消耗的电功率为P1’’．求：（1）只闭合S 1时，R 1消耗的功率P 1； （2）只闭合S 3时，R 1消耗的功率P 1’’．例18．小明设计了一个电加热器，有加热状态和保温状态，如图2—3—14，发热体AB 是一根阻值500Ω的电阻丝，C 、D 是电阻丝AB 上的两点，S ′是一个温度控制控制开关．当开关S ′闭合，开关S 接通C 点时，电阻丝每分钟放出的热量是Q 1；当S ′闭合，S 接通D 点时，电阻丝每分钟放出的热量是Q 2；当S ′断开时，电阻丝每分钟放出的热量是Q 3，此时测得C 、D 两点间的电压是33V ．图2—3—14（1）按大小排列出Q 1、Q 2和Q 3的顺序是: ________ ＞ ________ ＞ ________．（2）将上述热量由大到小的顺序排列，其比值是20∶10∶3，求电源电压U 和电热器处于保温状态时，每分钟放出的热量．例19 如图是一个电热毯示意电路图．R 0是电热毯中的电阻丝，R 是与电热毯与电阻丝串联的电阻．电热毯上标有“220V 100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关．（1）用学过的公式推理说明开关S断开时，电热毯是处于加热状态还是保温状态？（2）若要求在保温时电流通过电阻丝R0每分钟有60J的电能转化为内能，电阻R的阻值是多大？例20如图是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V，当居民楼内消耗的功率为44 kW的时候（1）通过输电线的电流为多少安?（2）若输电线的总电阻为0.1Ω，供电设备的输出电压是多少伏？（3）居民楼内由于家用电器的增加，将向供电部分申请“增容”，即增加用电功率．当居民的用电器的额定功率由44 kW增加到88kW，所有用电器均在正常工作时，输电线路损失的功率比“增容”前增加了多少?（4）若要求减小输电线损失的功率，用学过的公式及知识说明应采取的措施．例21将标有“6V 3W”的灯泡L1和标“4V 4W”的灯泡L2串联起来接入电路，欲使其中一盏灯能够正常发光，电源电压应是（）A．12V B．8V C．10VD．16V例22将一个阻值是4 Ω的电热器放进质量是0.5kg的冷水中，通过电热器的电流是5A，且电热器放出的热量全部被水吸收，则7 min可使水温升高多少度？例23某电热饮水器上有A、B两根电热丝，将两根电热丝串联接在电源上，20 min可将饮水器中的水加热至沸腾；若将A单独接到同一电源上，同样使初温和质量相同的水加热至沸腾，需要8 min；若将B单独接在同样电源上，使初温和质量相同的水加热至沸腾，需要多长时间?（不计热损失）例24. 如图所示的电路中，当开关S1闭合，S2、S3断开时，R1消耗的功率为6瓦；再把开关S2闭合后，电路和消耗的总功率为9w，且电流表的示数增加了0.5A。

专题训练13电功和电热考点指津本专题为电功和电热，知识掌握基本要求：知道电功率的物理意义；能求出用电器的实际功率和额定功率；会用“伏安法”测用电器的电功率；会读出电能表示数；能运用电能的有关公式求电能；了解电能和其它能的转化；能够正确画出家庭电路的电路图；知道家庭电路中电流过大原因；掌握安全用电常识；会进行电路故障的判断分析．中考命题热点：会求用电器的实际功率及额定功率；测用电器的电功率的实验；会求电流通过用电器所消耗的电能；识别电能与其它能量间的转化等；家庭电路中用电器正确连接；会判断电路故障及生活用电中的电能计算．1、下列所列的四个单位, 不是电功率的单位是 ( )A、瓦B、千瓦时C、焦/秒D、伏·安2、两个电热器的阻值之比为4:5,把它们并联起来接入电路, 相同时间内它们产生的热量之比是( )A、4∶5B、5∶4C、16∶25D、25∶163、一段电阻丝正常工作时, 电功率为20瓦, 若将这段电阻丝均匀拉长一些后, 再接入原来的电源上, 它的实际功率将( )A、等于20瓦B、大于20瓦C、小于20瓦D、无法比较4、灯上标着“220V, 100W”,若把它接入110伏的电源两端, 下面说法中正确的是 ( )A、它的额定功率变为原来的一半B、通过它的电流强度变为原来的1/4C、它的实际功率变为原来的1/4D、它的实际功率变为原来的1/25、在寻找熔丝熔断的原因中，下列原因中可以排除的是（）A、插座内部“碰线”B、插头内部“碰线”C、灯座内部“碰线”D、开关内部“碰线”6、下列做法中正确的是（）A、居民小院中突然停电，利用这个机会在家中检修日光灯B、测电笔中的电阻丢了，用一只普通电阻代替。

C、在有绝缘皮的通电电线上晾晒衣服D、检修电路时，应先切断闸刀开关7、照明电路中的电灯、开关正确的连接方式是（）A、灯和灯、灯和开关都应该并联B、灯和灯、灯和开关都应该串联C、灯和灯应串联，灯和开关应并联D、灯和灯应并联，灯和开关应串联8、如图电路, 灯泡L 与一定值电阻并联在一电源U 的两端, 电压U 保持不变, 当电键由断开到闭合时, 灯L 的亮度将( )A、变亮B、变暗C、亮度不变D、无法判断9、规格分别为“220V, 40W”、“36V, 40W”、“110V, 40W”的三盏电灯, 各自在额定电压下工作, 其发光情况为( )A、“220V,40W”电灯最亮B、“36V,40W”电灯最亮C、“110V, 40W”电灯最亮D、三盏电灯一样亮10、将一个标有“36V, 18W”的灯泡接入某电路中, 测得通过灯泡的电流强度为0.4安, 那么它的实际功率为( )A、小于18瓦特B、大于18瓦特C、等于18瓦特D、等于11.52瓦特11、家庭电路中使用用电器时，下列说法错误的是（）A、使用的用电器减少，干路中的电流也减少B、使用的用电器减少，电能表转盘转得慢C、使用的用电器减少，电路中的总电阻也变小D、使用的用电器减少，火线和零线之间电压不变12、电阻相同的两根导线连接后, 接到电压不变的电源上, 在相同时间内串联时产生的热量为并联时的 ( )A、1/4倍B、1/2倍C、2倍D、4倍13、一只“220V, 100W”的电灯与一个电阻器并联后, 接到220V的线路上, 如果电压不变, 则电灯的亮度将( )A、变亮B、亮暗C、不变D、无法确定14、白炽灯的灯丝断了之后, 如再搭上, 还会发光, 这时消耗电功率与原来相比 ( )A、增加B、减小C、不变D、消耗电功率的增减要由灯丝搭接的位置决定15、正常情况下零线与地之间的电压为＿＿＿伏，火线与零线之间的电压为＿＿＿伏。
