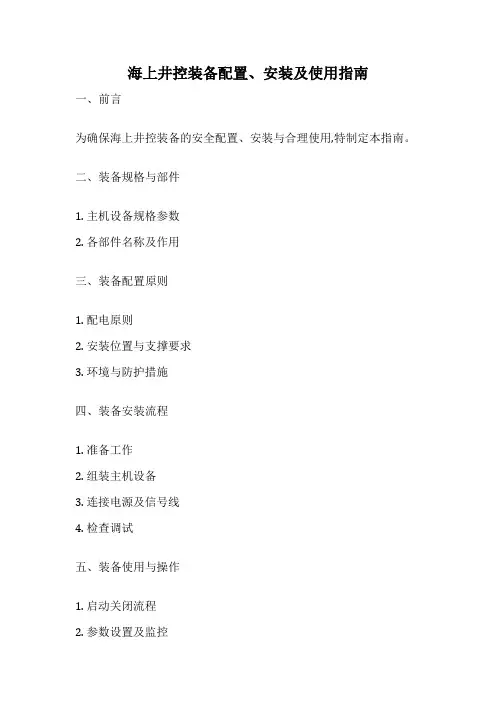

海上井控装备配置、安装及使用指南
一、前言
为确保海上井控装备的安全配置、安装与合理使用,特制定本指南。
二、装备规格与部件
1. 主机设备规格参数
2. 各部件名称及作用
三、装备配置原则
1. 配电原则
2. 安装位置与支撑要求
3. 环境与防护措施
四、装备安装流程
1. 准备工作
2. 组装主机设备
3. 连接电源及信号线
4. 检查调试
五、装备使用与操作
1. 启动关闭流程
2. 参数设置及监控
3. 常见故障处理
4. 使用保养要求
六、安全操作规范
1. 操作人员资质要求
2. 操作时防护措施
3. 急救应对预案
七、管理与完善
1. 配备管理
2. 指南应变机制
这个标题内容是参考海上井控装备的一般结构和流程制定的,具体细节还需要根据实际情况进一步完善。
希望可以为相关工作提供参考。

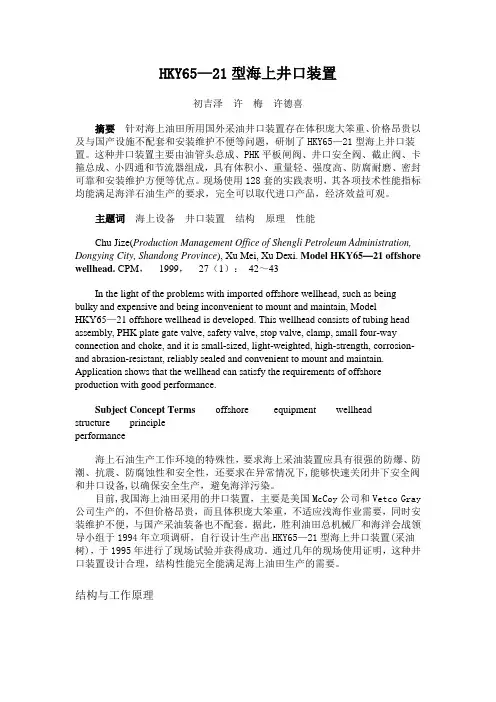

HKY65—21型海上井口装置初吉泽许梅许德喜摘要针对海上油田所用国外采油井口装置存在体积庞大笨重、价格昂贵以及与国产设施不配套和安装维护不便等问题，研制了HKY65—21型海上井口装置。
这种井口装置主要由油管头总成、PHK平板闸阀、井口安全阀、截止阀、卡箍总成、小四通和节流器组成，具有体积小、重量轻、强度高、防腐耐磨、密封可靠和安装维护方便等优点。
现场使用128套的实践表明，其各项技术性能指标均能满足海洋石油生产的要求，完全可以取代进口产品，经济效益可观。
主题词海上设备井口装置结构原理性能Chu Jize(Production Management Office of Shengli Petroleum Administration, Dongying City, Shandong Province), Xu Mei, Xu Dexi. Model HKY65—21 offshore wellhead. CPM，1999，27（1）：42～43In the light of the problems with imported offshore wellhead, such as being bulky and expensive and being inconvenient to mount and maintain, ModelHKY65—21 offshore wellhead is developed. This wellhead consists of tubing head assembly, PHK plate gate valve, safety valve, stop valve, clamp, small four-way connection and choke, and it is small-sized, light-weighted, high-strength, corrosion- and abrasion-resistant, reliably sealed and convenient to mount and maintain. Application shows that the wellhead can satisfy the requirements of offshore production with good performance.Subject Concept Terms offshore equipment wellheadstructure principleperformance海上石油生产工作环境的特殊性，要求海上采油装置应具有很强的防爆、防潮、抗震、防腐蚀性和安全性，还要求在异常情况下,能够快速关闭井下安全阀和井口设备,以确保安全生产，避免海洋污染。
海洋钻井平台组成及功能海洋钻井平台是海洋石油勘探开发的重要设施，由于具备在海洋环境中进行钻探、采收石油天然气等功能，能够满足海上石油勘探、开发和利用的需要。
海洋钻井平台通常由一系列的设施组成，包括主体结构、钻井设备、完井设备、生产设备等。
下面将详细介绍海洋钻井平台主要组成部分及其功能。
1.主体结构主体结构是海洋钻井平台的核心组成部分，它通常是由钢制桩腿、钢制井架、上层建筑等构成。
主体结构具有承载平台负荷、提供基本稳定性等重要功能，能够抵御海洋环境中的风浪、潮流等外力作用。
钢制桩腿是平台的支撑结构，通过桩腿与海床连接，确保平台的固定和稳定。
钢制井架则用于安装钻井设备、完井设备等，提供钻井作业的基础。
上层建筑则提供生活区、办公区等功能，满足工作人员的日常需要。
2.钻井设备钻井设备是海洋钻井平台进行钻井作业的重要设备，通常包括钻台、井架、定向钻井系统、液压系统、电力系统等。
钻台是钻井作业的工作台面，上面安装有旋转设备、钻杆操纵设备等，用于控制钻井方向、进行钻井作业。
定向钻井系统是指通过特殊设备和技术，使钻井孔呈现所需的方向和倾角。
液压系统用于提供动力，例如驱动钻具旋转、提升钻井液等。
电力系统则提供电力支持，保证钻井设备和相关系统的运行。
3.完井设备完井设备是用于进行油气井完井、生产和维护的设备，包括套管和井下设备、人工举升设备等。
套管是井壁的保护层，用于固定井壁、控制井场压力以及防止井壁坍塌等。
井下设备包括油管、尾管、油管卡头等，用于运输油气、进行油气的控制和分布。
人工举升设备则用于提升下井人员、设备和物资，保障井场的正常作业。
4.生产设备生产设备是用于进行油气生产的设备，包括油气分离设备、油气储存设备、油气处理设备等。
油气分离设备用于将油气与水和沉淀物进行分离，提高油气品质。
油气储存设备用于存储生产的油气，以便进行后续加工和输送。
油气处理设备则用于进行油气的净化和脱硫等处理，以满足销售和使用的要求。

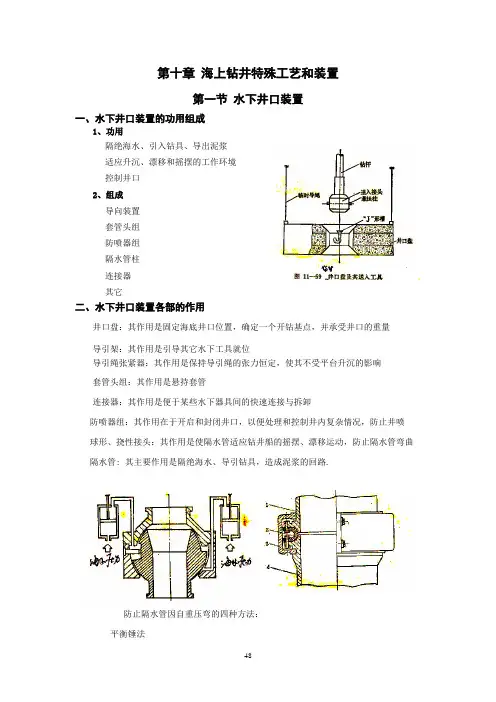

第十章海上钻井特殊工艺和装置第一节水下井口装置一、水下井口装置的功用组成1、功用隔绝海水、引入钻具、导出泥浆适应升沉、漂移和摇摆的工作环境控制井口2、组成导向装置套管头组防喷器组隔水管柱连接器其它二、水下井口装置各部的作用井口盘：其作用是固定海底井口位置，确定一个开钻基点，并承受井口的重量导引架：其作用是引导其它水下工具就位导引绳张紧器：其作用是保持导引绳的张力恒定，使其不受平台升沉的影响套管头组：其作用是悬持套管连接器：其作用是便于某些水下器具间的快速连接与拆卸防喷器组：其作用在于开启和封闭井口，以便处理和控制井内复杂情况，防止井喷球形、挠性接头：其作用是使隔水管适应钻井船的摇摆、漂移运动，防止隔水管弯曲隔水管: 其主要作用是隔绝海水、导引钻具，造成泥浆的回路.防止隔水管因自重压弯的四种方法：平衡锤法用漂浮材料装同心充气筒隔水管张紧器伸缩隔水管：其作用是适应钻井船的升沉运动，使水下器具不受钻井船上下升沉的影响。
第二节 升沉补偿装置一、使用伸缩钻杆1、结构2、位置：安装于钻铤的上面3、原理4、使用伸缩钻杆的优缺点优：结构简单，维修方便，价格便宜，能基本满足钻井的要求缺：钻压不能调节，承载条件恶劣，增加防喷器的磨损，难以准确确定井深二、钻柱升沉补偿装置1、位置：在游车与大钩之间2、结构组成：液缸活塞（杆）储能器锁紧装置空气动力储罐3、工作原理当平台上升时，游车带动液缸上行，链条因液缸上行而放松，链条放松后，来自链轮及活塞杆的载荷减小，失去平衡，因而活塞下端液体压力大于活塞杆上外载荷，于是，液体压力推动活塞上行，固定在活塞杆上的链轮也随之上升，这样就可使链条继续保持张紧状态，大钩处于基本无运动。
从而不影响钻压变化，保持正常钻井。
平台下沉时，正与上述相反，原理相同。
4、钻压的调节正常钻井时，向上力=向下力w P PA b =+2即，则PA w P b 2−=则5、存在的问题大钩还有少许位移原因工作缸中液体的摩擦影响机械摩擦影响活塞下端液体压缩气罐中气体，使之压缩膨胀对压力的影响n n V P V P 2211=三、死绳恒张力装置1972年研制成功1、结构:主要由定滑轮组、动滑轮组、液缸、高低压储能器、控制台等组成2、死绳恒张力装置工作原理死绳自天车引出后，先经过一个传感滑轮，将拉力大小变成电信号，输送到电控系统和指重表。
海洋钻井平台整套钻井塔台是海洋钻井平台的核心部分。
它由钢结构搭建而成，具有承受海洋风浪和海浪冲击的能力。
钻井塔台通常包括主塔台和辅助塔台，主塔台用于支撑钻井设备，辅助塔台用于存放钻井液和其他必要设备。
钻井塔台上还设有操作室，用于控制和监测钻井过程。
钻井设备主要包括钻井井架、钻机、钻柱等。
钻井井架是钻井塔台上的主要组成部分，用于支撑钻机和钻柱。
钻机是进行钻井作业的主要设备，它由钻井台、钻杆、钻头等组成。
钻柱是将钻头连接到钻机并传递钻进动力的构件。
供电设备是为海洋钻井平台提供电力的系统。
它包括发电机、变压器、配电装置等设备。
发电机通常采用柴油发电机组，可以为平台上的所有设备提供电力。
变压器用于将发电机产生的电压升压，以满足设备的工作需求。
配电装置将电力输送到各个设备。
生活设施是为海洋钻井平台上的工作人员提供住宿、饮食和娱乐的设施。
它通常包括宿舍楼、食堂、健身房等。
宿舍楼是工作人员的居住地，通常配有卧室、浴室和休息区。
食堂提供工作人员的膳食，可以供应三餐。
健身房用于工作人员进行锻炼和放松。
除了上述设备外，海洋钻井平台还包括其他辅助设备，如泵站、储备库、污水处理设备等。
泵站用于输送钻井液和其他液体。
储备库用于存放备件和维修设备。
污水处理设备用于处理平台上产生的污水。
综上所述，海洋钻井平台的整套设备包括钻井塔台、钻井设备、供电设备和生活设施等。
这些设备共同组成了一个能够在海洋中进行钻井作业的完整系统。
海洋钻井平台在海底油气勘探和开发中发挥着重要的作用，为石油工业的发展做出了重要贡献。
海洋井口头
井口头系统是支持内部套管柱的基础，处于海底，安装复杂，工作环境恶劣，同时要承受海水压力，井口头上部隔水管，BOP,或者采油树的压力。
其高压密封性，深水环境，导致其设计与陆地井口差别很大。
设计主要基于API17D，主要由以下几方面组成：
井口头的机械设计，主要由套管挂设计，重力坐封型金属对金属密封设计，高压井口头设计，导管头设计，防腐帽设计组成
涂层和CP设计
安装及回收工具的设计
套管挂的载荷分析，及其它零件的局部分析
总体稳定性分析
热力学分析
密封测试API质量检测。
