不锈钢焊后热处理
- 格式:doc
- 大小:59.00 KB
- 文档页数:4
316 l焊接热处理
316L不锈钢是一种低碳钢,其主要成分是铬、镍和钼。
在316L不锈钢的焊接中,由于焊接时的高温和热应力,会导致不锈钢材料的晶格结构发生改变,从而影响不锈钢的力学性能和腐蚀性能。
为了提高316L不锈钢焊接接头的力学性能和耐腐蚀性能,通常需要进行热处理。
热处理的目的是通过控制温度、时间等参数,使不锈钢的结构发生变化,达到优化力学性能和腐蚀性能的效果。
常见的316L不锈钢热处理方法有两种:退火和固溶处理。
1. 退火处理
退火处理是将焊接接头加热到一定温度(通常为900℃以下),然后将其缓慢冷却。
这样可以使316L不锈钢晶格结构重新排列并消除应力,达到优化力学性能的效果。
2. 固溶处理
固溶处理是将焊接接头加热到一定温度(通常为1050℃以上),然后快速冷却。
这种方法可以使316L不锈钢中的碳元素和其他合金元素溶解在晶格中,达到优化腐蚀抵抗力的效果。
总之,对于316L不锈钢的焊接接头,热处理通常是必要的。
对于不同的应用场景和需求,需要根据具体情况选择合适的热处理方法和参数。
不锈钢焊后热处理的方法不锈钢焊接后的热处理方法引言:不锈钢是一种耐腐蚀、美观、耐高温的钢材,广泛应用于制造业中。
然而,在不锈钢焊接过程中,焊接区域会发生晶间腐蚀、变硬和残余应力等问题,影响其性能和使用寿命。
为了解决这些问题,需要进行不锈钢焊后的热处理。
本文将介绍不锈钢焊后的热处理方法及其作用。
一、退火处理退火是一种常用的不锈钢焊后热处理方法。
通过加热不锈钢至一定温度,然后缓慢冷却,可以消除焊接区域的晶间腐蚀倾向,还原晶界结构,提高材料的韧性和抗腐蚀性能。
退火处理一般分为三个步骤:1. 加热:将焊接区域加热至退火温度,通常为800°C到1000°C之间,保持一定时间,使材料达到均匀加热状态。
2. 保温:将加热后的材料保持在退火温度下一段时间,以保证晶界的再结晶和材料内部的均匀化。
3. 冷却:缓慢冷却材料,通常采用炉冷或空气冷却。
冷却速度过快会导致材料产生新的应力和变形。
二、固溶处理固溶处理是一种针对奥氏体不锈钢的热处理方法。
不锈钢中的铬元素在焊接过程中会析出在晶界上,导致晶界变脆。
通过固溶处理可以使铬元素重新溶解到晶界中,恢复材料的韧性和耐腐蚀性。
固溶处理一般包括以下几个步骤:1. 加热:将焊接区域加热至固溶温度,通常为1050°C到1150°C 之间,保持一定时间,使材料达到均匀加热状态。
2. 保温:将加热后的材料保持在固溶温度下一段时间,以使铬元素溶解到晶界中。
3. 冷却:缓慢冷却材料,通常采用炉冷或水冷。
冷却过程中要注意控制冷却速度,避免产生新的应力和变形。
三、时效处理时效处理是一种用于奥氏体不锈钢的热处理方法。
通过加热不锈钢至较低的温度,然后保持一段时间,使材料中的碳化物析出,提高材料的硬度和强度。
时效处理一般包括以下几个步骤:1. 加热:将焊接区域加热至时效温度,通常为450°C到650°C之间,保持一定时间,使材料达到均匀加热状态。
304不锈钢是一种常见的不锈钢材料,它具有良好的耐腐蚀性和机械性能,广泛应用于制造各种设备和构件。
在304不锈钢的生产过程中,热处理是一个重要的工艺步骤,它可以对不锈钢的性能进行调整和改善。
热处理的主要作用包括以下几点:
1. 提高硬度和强度:通过加热和快速冷却(淬火)等处理,可以提高304不锈钢的硬度和强度,使其更适合承受一定的机械应力和负荷。
2. 消除应力:304不锈钢在冷加工或焊接过程中可能会产生残余应力,这些应力可能导致不锈钢零件变形或裂纹。
通过热处理,可以消除或减轻这些应力,提高零件的稳定性和可靠性。
3. 提高耐腐蚀性:热处理可以优化304不锈钢的晶体结构,改善晶界的腐蚀性,从而提高其耐腐蚀性能,使其更适用于恶劣环境条件下的使用。
4. 改善可加工性:通过适当的热处理,可以调整304不锈钢的晶体结构,提高其可塑性和可加工性,便于进行冷加工或成形加工。
需要注意的是,热处理工艺应该根据具体的304不锈钢材料和使用要求来选择,不同的热处理工艺会对不锈钢的性能产生不同的影响。
因此,在实际应用中,应该根据具体情况选择合适的热处理工艺。

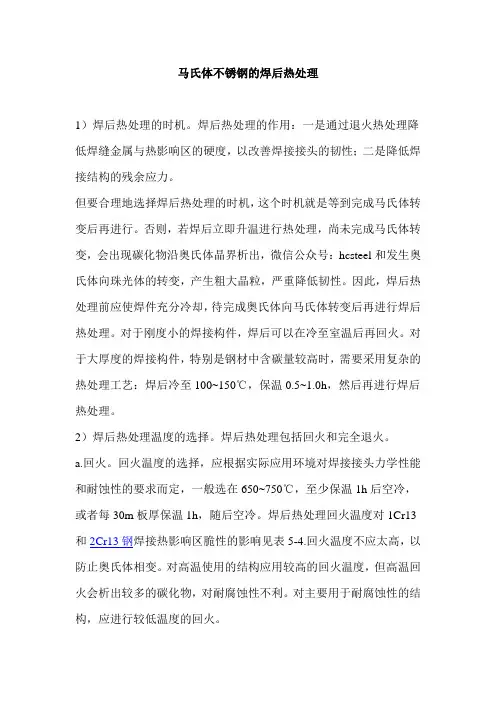

马氏体不锈钢的焊后热处理1)焊后热处理的时机。
焊后热处理的作用:一是通过退火热处理降低焊缝金属与热影响区的硬度,以改善焊接接头的韧性;二是降低焊接结构的残余应力。
但要合理地选择焊后热处理的时机,这个时机就是等到完成马氏体转变后再进行。
否则,若焊后立即升温进行热处理,尚未完成马氏体转变,会出现碳化物沿奥氏体晶界析出,微信公众号:hcsteel和发生奥氏体向珠光体的转变,产生粗大晶粒,严重降低韧性。
因此,焊后热处理前应使焊件充分冷却,待完成奥氏体向马氏体转变后再进行焊后热处理。
对于刚度小的焊接构件,焊后可以在冷至室温后再回火。
对于大厚度的焊接构件,特别是钢材中含碳量较高时,需要采用复杂的热处理工艺:焊后冷至100~150℃,保温0.5~1.0h,然后再进行焊后热处理。
2)焊后热处理温度的选择。
焊后热处理包括回火和完全退火。
a.回火。
回火温度的选择,应根据实际应用环境对焊接接头力学性能和耐蚀性的要求而定,一般选在650~750℃,至少保温1h后空冷,或者每30m板厚保温1h,随后空冷。
焊后热处理回火温度对1Cr13和2Cr13钢焊接热影响区脆性的影响见表5-4.回火温度不应太高,以防止奥氏体相变。
对高温使用的结构应用较高的回火温度,但高温回火会析出较多的碳化物,对耐腐蚀性不利。
对主要用于耐腐蚀性的结构,应进行较低温度的回火。
b.完全退火。
完全退火的加热温度为830~880℃,保温2h后炉冷却至595℃再空冷。
高铬马氏体不锈钢一般在淬火+回火的调质状态下进行焊接,焊后经高温回火处理,使焊接接头具有良好的力学性能。
如果钢材在退火状态下接头,会出现不均匀的马氏体组织,因此,整个焊接构件焊后还需进行调质处理,使焊接接头具有均匀的性能。
不锈钢是否需要焊后热处理焊后热处理的作用:通过焊后热处理可以解决焊接残余应力,软化淬硬区,改善组织,减少含氢量,从而降低焊接接头的延迟裂纹倾向。
问题案例:既然焊后热处理可以解决焊接残余应力,那是否所有的金属材料都需要焊后进行热处理?某石化公司高温高压渣油加氢装置TP347厚壁管道(ø427×50)焊后经RT射线检测未发现超标缺陷,但经过稳定化热处理后却发现大量裂纹。
以下介绍两个定义:焊接热裂纹与再热裂纹。
定义①焊接热裂纹分为两种,其一为凝固裂纹(或叫结晶裂纹),结晶裂纹是焊接熔池在次结晶晶界的开裂,一般发生在凝固线温度(T,)区间,结晶裂纹只出现在焊缝中,尤其易出现在弧坑中,此时也叫弧坑裂纹;其二为液化裂纹,液化裂纹是紧靠熔合线的近焊缝区过热段的母材晶界被局部重熔、出现晶间液膜分离,在收缩应力的作用下产生的裂纹,液化裂纹常出现在近焊缝区。
无论是晶界裂纹还是液化裂纹,都具有沿晶开裂的特点。
热裂纹的微观特征表现为:晶粒有明显的树枝状突出,晶间面圆滑,断口有明显的氧化。
热裂纹一般比较细小,它既可能出现在焊缝表面,也可能出现在焊缝金属内部。
347/H比321/H等更容易出现热裂纹的主要原因:铌是强烈的氮化物和碳化物形成元素,可明显提高钢的室温性能和高温性能。
铌还是一种细化晶粒的元素,含微量的铌(例如0.03%)就能显著细化钢材的晶粒,并提高钢的室温抗拉强度。
而高的强度对抗热裂反而不利。
铌与铁、碳等元素易形成低熔点共晶物,增加焊缝金属的热裂纹倾向,工程上,347/H不锈钢中的Nb/C应不小于10,但铌含量不宜超过1%。
定义②再热裂纹是指焊后对焊接接头再次加热时所产生的开裂现象。
再热裂纹常发生在靠近再结晶温度的温度区间,它与液膜无关,而是由于再结晶导致的晶界韧性陡降,在焊接残余应力发生应力松弛时引起的应变超过晶界金属的变形能力而导致的开裂。
再热裂纹的产生有两个条件:(1)存在焊接残余应力或外载荷引起的应力集中。

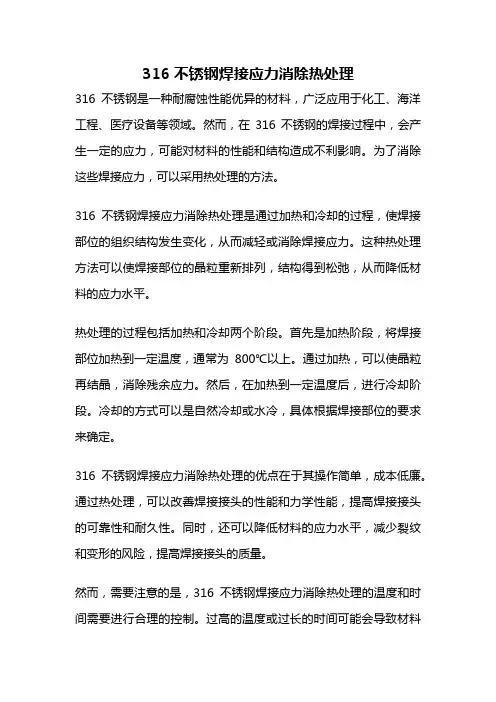

316不锈钢焊接应力消除热处理316不锈钢是一种耐腐蚀性能优异的材料,广泛应用于化工、海洋工程、医疗设备等领域。
然而,在316不锈钢的焊接过程中,会产生一定的应力,可能对材料的性能和结构造成不利影响。
为了消除这些焊接应力,可以采用热处理的方法。
316不锈钢焊接应力消除热处理是通过加热和冷却的过程,使焊接部位的组织结构发生变化,从而减轻或消除焊接应力。
这种热处理方法可以使焊接部位的晶粒重新排列,结构得到松弛,从而降低材料的应力水平。
热处理的过程包括加热和冷却两个阶段。
首先是加热阶段,将焊接部位加热到一定温度,通常为800℃以上。
通过加热,可以使晶粒再结晶,消除残余应力。
然后,在加热到一定温度后,进行冷却阶段。
冷却的方式可以是自然冷却或水冷,具体根据焊接部位的要求来确定。
316不锈钢焊接应力消除热处理的优点在于其操作简单,成本低廉。
通过热处理,可以改善焊接接头的性能和力学性能,提高焊接接头的可靠性和耐久性。
同时,还可以降低材料的应力水平,减少裂纹和变形的风险,提高焊接接头的质量。
然而,需要注意的是,316不锈钢焊接应力消除热处理的温度和时间需要进行合理的控制。
过高的温度或过长的时间可能会导致材料的硬化或过热,降低材料的性能。
因此,在进行热处理之前,需要进行充分的研究和实验,确定最佳的处理参数。
热处理后的316不锈钢焊接接头需要进行进一步的检测和评估。
通过金相显微镜观察晶粒结构,检测焊接接头的硬度和力学性能,可以评估焊接接头的质量和可靠性。
如果发现问题,可以进行修复或重新焊接。
316不锈钢焊接应力消除热处理是一种有效的方法,可以消除焊接应力,提高焊接接头的质量和可靠性。
通过合理控制温度和时间,并进行适当的检测和评估,可以确保热处理的效果。
这对于广泛应用的316不锈钢焊接接头来说,具有重要的意义。
2cr13不锈钢焊接后热处理工艺
2Cr13不锈钢是一种马氏体不锈钢,焊接后需要进行热处理来
消除焊接应力和改善焊接接头的性能。
下面是2Cr13不锈钢焊接后常用的热处理工艺:
1. 焊后退火:焊接完成后,将焊接接头置于均热炉中,加热到800-900℃,保温1-2小时,然后从均热炉中取出,快速冷却
至室温。
该过程能够消除焊接应力,并使晶粒细化,提高焊缝的塑性和韧性。
2. 固溶处理:焊接接头进行完全退火后,再进行固溶处理。
将接头置于均热炉中,加热到1050-1100℃,保温1-2小时,然
后快速冷却至室温。
固溶处理能够使晶界碳化物溶解,提高材料的耐腐蚀性和机械性能。
3. 调质处理:对于一些需要较高强度和硬度的焊接接头,可以在固溶处理后进行调质处理。
将接头置于均热炉中,加热到750-800℃,保温2-4小时,然后快速冷却至室温。
调质处理
能够使马氏体再次转变为混合组织,提高材料的硬度和耐磨性。
需要注意的是,在进行热处理时,应根据具体材料和焊接接头的要求进行合理选择和控制热处理温度、时间和冷却方式,以确保焊接接头的性能得到最佳改善。
2205双相不锈钢焊接和焊后热处理⼯艺2205双相不锈钢焊接和焊后热处理⼯艺研究摘要:采⽤了等离⼦弧焊(PAW)打底+钨极氩弧焊(TIG)盖⾯和等离⼦弧焊(PAW)打底+熔化极氩弧焊(MIG)盖⾯两种焊接⼯艺焊接2205双相不锈钢,并对焊接接头进⾏了固溶处理,对采⽤两种焊接⼯艺的焊件进⾏⾦相组织、铁素体-奥⽒体两相⽐例、⼒学性能以及耐点腐蚀性检测。
结果表明,两种焊接⼯艺都可以保证焊接接头的各项性能均能满⾜技术要求,TIG焊盖⾯的焊接接头铁素体含量低于MIG 焊盖⾯,且冲击韧性也于优于MIG焊盖⾯,⽽MIG焊盖⾯的焊接接头的耐点腐蚀性能优于TIG焊盖⾯。
关键词:2205双相不锈钢TIG焊MIG焊⼒学性能点腐蚀⼀、引⾔双相不锈钢是由奥⽒体和铁素体两相组成,当两相⽐例约为50%时,双相不锈钢将奥⽒体不锈钢所具有的优良韧性和焊接性与铁素体不锈钢所有的较⾼强度和耐氯化物应⼒腐蚀性能结合在⼀起,使其兼具奥⽒体不锈钢和铁素体不锈钢的优点。
2205双相不锈钢是20世纪70年代⾸先由瑞典研制成功,材料牌号为SAF2205,属于第⼆代双相不锈钢。
中国在80年代初开始研究相当SAF2205的00Cr22Ni5Mo3N双相不锈钢,它是⼀种典型的含N、超低碳、双相铁素体—奥⽒体不锈钢,它具有较⾼的屈服强度(为奥⽒体不锈钢的⼆倍)及良好的塑性,有良好的低温冲击性能,优良的耐应⼒腐蚀、晶间腐蚀、点腐蚀和缝隙腐蚀性能;与奥⽒体不锈钢相⽐,具有导热系数⼤、线膨胀系数⼩、可焊性好、热裂倾向⼩、钢中含镍量较⼩、价格相对便宜等优点,使其⼴泛应⽤于化⼯、⽯油能源及海洋等领域,是⽬前应⽤最普遍的双相不锈钢材料。
本实验分别采⽤了两种不同焊接⽅法进⾏对⽐,在焊后对焊接接送进⾏了热处理,研究了焊接和热影响区组织及性能变化和奥⽒体-铁素体相⽐例对其的影响。
⼆、实验材料和实验⽅法1、实验材料实验采⽤太原钢铁公司⽣的2205双相不锈钢,其化学成分和⼒学性能如表1和表2所⽰。

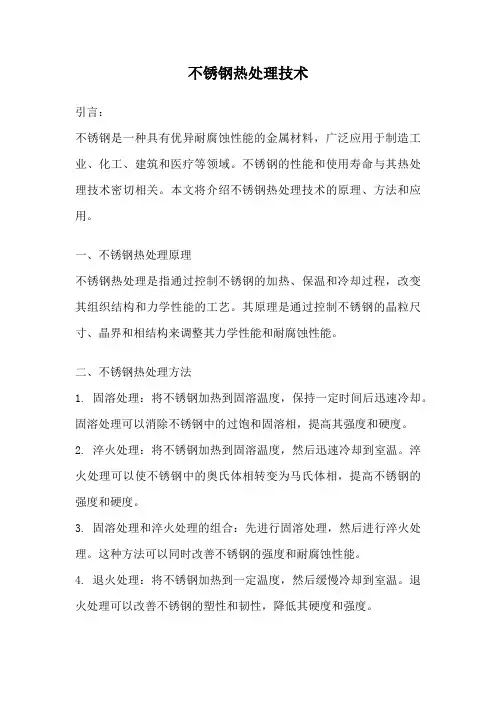

不锈钢热处理技术引言:不锈钢是一种具有优异耐腐蚀性能的金属材料,广泛应用于制造工业、化工、建筑和医疗等领域。
不锈钢的性能和使用寿命与其热处理技术密切相关。
本文将介绍不锈钢热处理技术的原理、方法和应用。
一、不锈钢热处理原理不锈钢热处理是指通过控制不锈钢的加热、保温和冷却过程,改变其组织结构和力学性能的工艺。
其原理是通过控制不锈钢的晶粒尺寸、晶界和相结构来调整其力学性能和耐腐蚀性能。
二、不锈钢热处理方法1. 固溶处理:将不锈钢加热到固溶温度,保持一定时间后迅速冷却。
固溶处理可以消除不锈钢中的过饱和固溶相,提高其强度和硬度。
2. 淬火处理:将不锈钢加热到固溶温度,然后迅速冷却到室温。
淬火处理可以使不锈钢中的奥氏体相转变为马氏体相,提高不锈钢的强度和硬度。
3. 固溶处理和淬火处理的组合:先进行固溶处理,然后进行淬火处理。
这种方法可以同时改善不锈钢的强度和耐腐蚀性能。
4. 退火处理:将不锈钢加热到一定温度,然后缓慢冷却到室温。
退火处理可以改善不锈钢的塑性和韧性,降低其硬度和强度。
三、不锈钢热处理的应用1. 不锈钢焊接件的热处理:焊接过程会使不锈钢产生变形和残余应力,通过热处理可以消除这些不良影响,提高焊接件的性能。
2. 不锈钢弹簧的热处理:通过热处理可以改善不锈钢弹簧的强度和弹性,延长其使用寿命。
3. 不锈钢刀具的热处理:刀具的切削性能和耐磨性与其热处理工艺密切相关,通过热处理可以提高不锈钢刀具的硬度和耐磨性。
4. 不锈钢容器的热处理:不锈钢容器在高温、高压环境下工作,通过热处理可以提高容器的耐腐蚀性和强度。
结论:不锈钢热处理技术是提高不锈钢性能的重要工艺之一。
通过控制加热、保温和冷却过程,可以改变不锈钢的组织结构和力学性能。
不锈钢热处理方法包括固溶处理、淬火处理、退火处理等,不同的处理方法适用于不同的应用场景。
不锈钢热处理技术在焊接件、弹簧、刀具和容器等领域具有广泛应用。
在实际应用中,需要根据具体要求选择合适的热处理工艺,以提高不锈钢的性能和使用寿命。

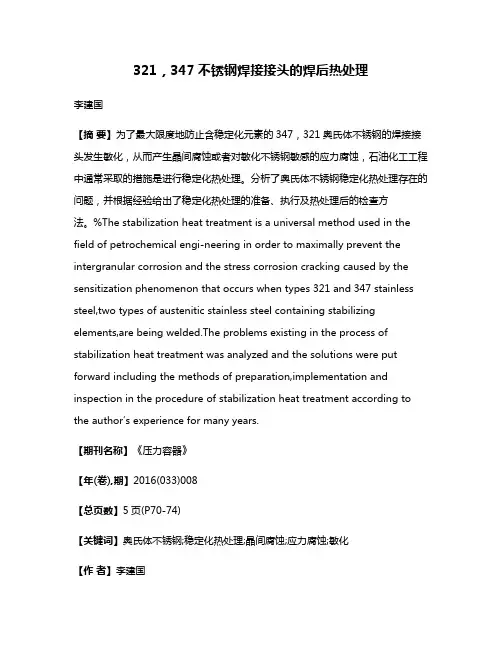

321,347不锈钢焊接接头的焊后热处理李建国【摘要】为了最大限度地防止含稳定化元素的347,321奥氏体不锈钢的焊接接头发生敏化,从而产生晶间腐蚀或者对敏化不锈钢敏感的应力腐蚀,石油化工工程中通常采取的措施是进行稳定化热处理。
分析了奥氏体不锈钢稳定化热处理存在的问题,并根据经验给出了稳定化热处理的准备、执行及热处理后的检查方法。
%The stabilization heat treatment is a universal method used in the field of petrochemical engi-neering in order to maximally prevent the intergranular corrosion and the stress corrosion cracking caused by the sensitization phenomenon that occurs when types 321 and 347 stainless steel,two types of austenitic stainless steel containing stabilizing elements,are being welded.The problems existing in the process of stabilization heat treatment was analyzed and the solutions were put forward including the methods of preparation,implementation and inspection in the procedure of stabilization heat treatment according to the author′s experience for many years.【期刊名称】《压力容器》【年(卷),期】2016(033)008【总页数】5页(P70-74)【关键词】奥氏体不锈钢;稳定化热处理;晶间腐蚀;应力腐蚀;敏化【作者】李建国【作者单位】石油化工工程质量监督总站,北京 100728【正文语种】中文【中图分类】TH49;TG407;TG172.9目前,在石化工程建设中,对321,347奥氏体不锈钢进行焊后热处理的目的,一是析出稳定元素(Ti,Nb)的碳化物,以减少Cr碳化物的析出,防止晶间腐蚀;二是消除应力,防止应力腐蚀。
不锈钢焊后热处理
B1 通常,本标准所涵盖的不锈钢的焊接部件不进行热处理,除非:
-马氏体钢种重新回火;
-铁素体重新回火;
-如果在受热影响区域存在残留马氏体风险的情况下;合适的温度参见表A1和A2.
B2:应避免在焊后热处理过程中,高铬和钼奥氏体-铁素体或包含一些铁素体的奥氏体钢在加热过程中形成金属间相,必须在焊后热处理过程中重新固溶。
对于大多数合金元素比基本牌号过饱和,固溶温度必须高于表A.3和
A.4中给出的温度。
在完全奥氏体焊接结构,必须检验热处后的力学性能,使其符合本标准。
酸洗和焊接结构的变形产生的表面氧化物会增加后续过程的难度。
应避免双向钢和奥氏体钢的焊后热处理,因此,焊接工艺应制定得非常精细。
B3:特殊情况,例如:厚壁零件,为避免应力腐蚀断裂和腐蚀疲劳断裂,必须进行焊后热处理,已达到减小应
力和耐晶间腐蚀的要求。
处理温度参照表B.1,低于
通常的固溶温度(参见表A.3)保持中间水平,其对
于铌或钛轴承钢牌号要稳定化退火,对不稳定的低碳
牌号要作消除应力处理。
某些情况下,焊后热处理也可按表A.3或低于碳化物和金属间相析出的温度热处理,但是,后者只能减少最大应力。
B4 奥氏体-铁素体钢的预热处理是防止较厚截面焊件收缩时产生应力增加的有效措施,因为200-250°C
可以将室温下的屈服强度降低50%。
因此,预处理比
焊后处理更有效的避免了焊件的高应力,预处理温度
在120°C 到200°C之间。
根不同的钢种和厚度列出
其温度。
奥氏体钢的复合焊件同样适用。
表B.1 奥氏体钢的焊后热处理导则。
