设计一个直流稳压电源

直流稳压电源设计方案(一)直流稳压电源设计方案资料简介直流稳压电源是一种能够将交流电转换为稳定的直流电并提供给电子设备使用的装置。

本方案将介绍直流稳压电源的设计原理、组成部分以及设计考虑因素。

设计原理直流稳压电源的设计原理基于两个重要组成部分：整流器和稳压器。

整流器负责将交流电转换为直流电，而稳压器则负责保持输出电压的稳定。

组成部分一个典型的直流稳压电源由以下几个组成部分组成： 1. 输入端：接受交流电输入的部分。

2. 整流器：将输入的交流电转换为直流电的部分。

3. 滤波器：用于平滑直流电输出并去除电压波动的部分。

4. 稳压器：保持输出电压稳定的部分。

5. 输出端：提供稳定直流电给电子设备使用的部分。

设计考虑因素在设计直流稳压电源时，需要考虑以下几个因素： - 输入电压范围：确定输入电压范围，以适应不同的电力供应标准。

- 输出电压稳定性：确保输出电压在不同负载条件下保持稳定。

- 效率：通过优化设计以提高电源转换效率。

- 过载保护：加入过载保护功能以确保电源在过载情况下可靠工作。

- 温度保护：采用温度传感器和保护电路，防止过热情况发生。

- 尺寸和重量：根据应用需求，确定合适的尺寸和重量。

设计流程设计直流稳压电源的一般流程如下： 1. 分析需求：了解使用环境和电子设备的需求。

2. 选型：选择合适的整流器、滤波器和稳压器。

3. 设计电路：根据选型结果设计电路图。

4. PCB设计：将电路图转换为PCB布局图。

5. 组件选择：选择合适的电子元件和连接线。

6. 制造和组装：制造PCB板并组装电子元件。

7. 调试和测试：连接电源输入并测试输出电压的稳定性。

8. 优化和验证：根据测试结果进行电路和组件优化，并验证设计是否符合要求。

结论直流稳压电源设计需要考虑多个因素，并进行详细的分析和实践。

本方案提供了一个基础的设计流程，可以根据实际需求进行进一步的优化和定制。

直流稳压电源的设计实验报告直流稳压电源的设计实验报告引言：直流稳压电源是电子设备中常用的一种电源，它能够将交流电转换为稳定的直流电，并能够在负载变化时保持输出电压的稳定性。

本实验旨在设计并测试一台直流稳压电源，以验证其性能和稳定性。

一、设计原理：直流稳压电源的设计基于电压调节器的原理，其主要部分包括变压器、整流器、滤波器和稳压器。

变压器将交流电转换为所需电压的交流电，整流器将交流电转换为脉动的直流电，滤波器对直流电进行滤波以去除脉动，稳压器则通过反馈控制来保持输出电压的稳定性。

二、实验装置：本实验所使用的实验装置包括变压器、整流器、滤波器、稳压器、负载电阻、示波器等。

三、实验步骤：1. 连接实验装置：将变压器的输入端与交流电源相连，将变压器的输出端与整流器的输入端相连，再将整流器的输出端与滤波器的输入端相连，最后将滤波器的输出端与稳压器的输入端相连。

2. 设计稳压器：根据所需输出电压和电流，选择合适的稳压器电路，并进行元件的选取和计算。

3. 调整稳压器：根据设计的稳压器电路，进行电路连接和调整，确保输出电压的稳定性。

4. 连接负载电阻：将负载电阻与稳压器的输出端相连，以模拟实际负载情况。

5. 测试输出电压：使用示波器测量稳压器输出端的电压，并记录下来。

6. 测试负载变化：通过改变负载电阻的值，观察输出电压的变化情况，并记录下来。

7. 分析实验数据：根据实验数据，分析直流稳压电源的性能和稳定性。

四、实验结果与分析：通过实验测试，我们得到了直流稳压电源的输出电压随负载变化的曲线。

根据实验数据，我们可以计算出稳压电源的输出电压稳定度和负载调整率等性能指标。

同时，我们还可以分析实验数据，探讨直流稳压电源的稳定性和适用范围。

五、实验总结：通过本次实验，我们深入了解了直流稳压电源的设计原理和实验过程。

通过实验数据的分析，我们可以得出结论，直流稳压电源在负载变化时能够保持输出电压的稳定性，并且具有较好的性能指标。

12V直流稳压电源设计一、设计要求：1.输出电压：12V（直流）2.输出电流：可调整范围为0-2A3.稳压精度：小于2%4.输入电压范围：220VAC5.效率：大于80%二、设计思路：为了满足上述设计要求，可以采用变压器、整流滤波、稳压电路等组成的基本电源设计结构。

1.变压器：根据输入电压要求为220VAC，通过变压器降压为12VAC，变压器的绕组比例为220/12=18.3:12.整流滤波：将变压器输出的12VAC信号通过桥式整流电路进行整流，然后经过滤波电路，将波形平滑为直流信号。

3.稳压电路：为了实现稳压功能，可以选择使用LM7805稳压芯片。

4.输出电流调节：在稳压电路之后，可以连接电流限制电路，以便根据需要调整输出电流。

5.效率提高：为了提高效率，可以使用MOS管进行电流调节，并配备恰当的负载驱动电路。

三、具体设计步骤：1.计算变压器比例：根据输入电压为220VAC，输出电压为12VAC，通过变压器降压的比例为220/12=18.3:1、因此，可以选择变压器的绕组比例为18.3:12.整流电路设计：将变压器输出的12VAC信号通过桥式整流电路进行整流。

桥式整流电路一般采用四个二极管组成，可以将交流信号转换为单向的脉动直流信号。

整流后的电压峰值为12VAC*1.414=16.97V。

3.滤波电路设计：通过添加电容器，将整流后的脉动直流信号进行平滑处理，得到更接近直流信号。

根据输出电流的需求，选择合适的电容器容值，一般可以选择1000uF的电容器。

4.稳压电路设计：连接稳压芯片LM7805，将整流滤波后的信号稳定在12V。

为了提高稳压精度，可以在输入端添加滤波电容器和稳压电容器。

5.电流限制电路设计：根据需要调整输出电流，可以选择合适的限流电阻。

6.提高效率：通过使用MOS管进行电流调节，并配备恰当的负载驱动电路，可以提高效率。

四、安全考虑：1.输入电压：在设计电路时，应确保输入电路采用适当的隔离方式，以确保操作的安全性。

3v 直流稳压电源的设计摘要：直流稳压电源是一种将220V 工频交流电转换成稳压输出的直流电压的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一、稳压电源的原理图分析工频交流脉动直流直流负载（一）电路原理简图交流输入出 （二）电路结构原理图220V 交流电经过变压器降压输出。

交流电经过二极管的整流得到脉动直流，然后通过电容的滤波作用，得到平稳直流。

经过稳压电路，最后得到稳定的直流电压。

二、电路方案设计（一）电路原理图2.1整流电路工作原理：利用二极管的单向导电特性，用四个二级管组成整流桥。

（二）二极管的桥式整流由于二极管的单向导电特性，交流电在正半周期与负半周期的流向交替变化，而由此形成的两个电压叠加后形成一个连续的脉动直流电压。

整流效果如下图所示：（三）整流波形优点：桥式整流电路的绕组只有一组，绕制工艺简单，对整流管的要求也相对较低。

因此，选择相对较容易实现及成本较低的桥式整流电路来完成整流部分的电路。

2.2滤波电路工作原理：利用电容通交阻直，通高频阻低频的性质，将通过整流桥的平稳直流中的交流成分滤除，从而得到比较平滑的直流电压。

（四）电容滤波电路当脉动直流电压大于电容的电压时，电容充电，充电时间非常短；当脉动直流电压小于电容两端电压时，电容放电。

滤波后，电压平均值变大，脉动变小。

优点：电容滤波电路简单易行，输出电压高，C足够大时交流分量较小，但是不适合大电流负载场合。

2.3稳压电路工作原理：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。

（五）稳压电路三、EWB调试(一)输入波形（二）整流波形（三）滤波波形（四）稳压波形四、制作元器件清单五、心得体会。

直流稳压电源设计与制作实验报告一、引言直流稳压电源是电子设备中常用的电力供应装置，它能够将交流电源转化为稳定的直流电压，并具备稳定输出电压的能力。

本实验旨在设计和制作一台简单的直流稳压电源，通过实验验证其性能指标并探讨其工作原理与特点。

二、实验目的1.了解直流稳压电源的基本工作原理；2.学习使用稳压集成电路进行电源稳压；3.设计并制作一台简单的直流稳压电源。

三、实验原理1. 直流稳压电源的基本工作原理直流稳压电源主要由变压器、整流滤波电路和稳压调节电路组成。

其中，变压器用于将市电转换为适合整流滤波电路工作的交流电源；整流滤波电路用于将变压器输出的交流电转换为近似稳定的直流电；稳压调节电路用于控制输出电压的稳定性，保证负载电流在一定范围内变化时输出电压保持不变。

2. 稳压集成电路的原理稳压集成电路是直流稳压电源中常用的调压元件，其具有稳定输出电压的特点。

常见的稳压集成电路有LM78xx系列和LM317系列，它们在不同的输入电压范围和输出电压范围上都有应用。

这些集成电路内部集成了反馈电路，通过控制电源输出端与负载之间的电流来调整输出电压。

四、实验材料和设备1.变压器2.整流滤波电路元件3.稳压集成电路4.电阻、电容等辅助元器件5.多用途电源板、电路实验台等设备五、实验步骤及结果1. 设计电路图根据实验要求和电源稳定性要求，设计直流稳压电源的电路图。

2. 制作电路根据设计的电路图，将电路实际制作在多用途电源板上。

3. 连接电路将稳压集成电路、变压器和其他电路元件按照电路图进行正确连接。

4. 调试电路接入交流电源后，使用万用表测量输出电压，并调节稳压集成电路的引脚来控制输出电压的稳定性。

5. 实验结果根据调试结果记录并分析直流稳压电源的输出电压稳定性、负载调节性能等指标，并对实验结果进行讨论和总结。

六、实验讨论与总结根据实验结果，我们可以得出直流稳压电源的设计与制作是成功的。

通过稳压集成电路的控制，我们实现了输出电压的稳定性，并能够在一定范围内对负载进行调节。

±12V简易直流稳压电源设计直流稳压电源是一种常见的电路设计，在各种电子设备中广泛应用。

在这篇文章中，我将介绍如何设计一个基于±12V直流稳压电源。

设计一个±12V直流稳压电源需要考虑以下几个方面：输入电压范围、输出电压稳定性、负载能力和保护功能等。

下面是一个简单的电路设计流程。

1.确定输入电压范围首先，我们需要确定电源的输入电压范围。

一般而言，直流稳压电源的输入电压范围为AC100-240V，输出电压范围是DC±12V。

输入电压范围可以根据实际需求进行调整。

2.选择变压器在选择变压器时，我们需要根据输入电压范围选择合适的型号。

变压器的主要功能是将输入交流电压转换为适当的低压交流电压。

在这种情况下，我们可以选择一个适当的变压器来得到所需的低压交流电压。

3.整流电路接下来，我们需要设计整流电路以将交流电压转换为直流电压。

常见的整流电路包括整流桥和滤波电容。

整流桥可以将交流电压的负半周转换为正半周，从而得到一个脉动的直流电压。

滤波电容可以去除脉动，使得输出电压更加稳定。

4.电压调整电路为了得到所需的输出电压，我们需要设计一个电压调整电路。

这个电路通常使用稳压器，如集成稳压IC或离散元件，来稳定输出电压。

稳压器可以根据负载的需求动态调整输出电压，从而确保输出电压的稳定性。

5.输出电流保护电路为保护负载和电源电路，我们需要设计一个输出电流保护电路。

这个电路可以监测输出电流并在超过设定值时断开输出。

一种常见的保护电路是使用电流传感器和比较器来实现。

当输出电流超过设定值时，比较器将触发保护装置，使输出电路停止工作。

在设计完电路之后，我们需要进行仿真和实际测试来验证电路的性能。

我们可以使用电子设计自动化工具，如Multisim、PSPICE等来进行仿真，并使用示波器、多用表等工具来验证电路的性能。

在设计一个电源时，我们还需要考虑其他一些因素，如温度稳定性、输出电压漂移、电源效率等。

直流稳压电源设计方案2篇【直流稳压电源设计方案（一）】随着电子设备的广泛应用，直流稳压电源的需求在不断增加。

直流稳压电源能够将交流电转换为稳定的直流电，并根据需要提供不同电压和电流的输出。

本篇将介绍直流稳压电源的设计方案以及其应用。

直流稳压电源的设计方案首先需要确定电源输出的电压和电流。

根据实际需求，我们选择了输出电压为12V，电流为3A的直流稳压电源。

为了确保输出电压的稳定性，我们选择采用稳压模块进行电压调节。

稳压模块是一种能够实现电压稳定输出的电子元件。

常见的稳压模块有线性稳压模块和开关稳压模块。

线性稳压模块成本低、实现简单，但效率较低；开关稳压模块效率高，但成本相对较高。

根据需求和经济性，我们选择了线性稳压模块。

接下来，我们需要选取适当的稳压模块以及其他所需的电子元件。

首先，选择一款符合要求的线性稳压模块。

通过对市面上的产品进行比较和测试，我们选择了一款额定输入电压为24V的线性稳压模块，该模块具有良好的稳定性和可靠性。

其次，我们还需要选择输入电压为24V的电源适配器，用于提供输入电源。

适配器的选取需要考虑电源输出电压的稳定性和适配器的质量可靠性。

我们选择了一款质量可靠、输入电压稳定的适配器。

除了稳压模块和电源适配器外，我们还需要选择其他电子元件，如滤波电容、电位器等。

这些元件的选择需要根据实际需求和设计要求来确定。

设计好电路原理图后，我们还需要进行模拟仿真和实际测试，以验证电路的稳定性和性能。

在模拟仿真中，我们可以通过电路仿真软件进行电路分析，并对电路进行优化。

在实际测试中，我们可以通过连接实际元件并进行电路调试来验证电路的性能。

最后，我们需要对电路进行封装和外壳设计，以保护电路和电子元件。

电路封装的设计需要考虑元件布局的合理性和电路的散热性能。

外壳设计则需要考虑美观性和产品的使用便捷性。

【直流稳压电源设计方案（二）】直流稳压电源广泛应用于各类电子设备和实验设备中，其设计方案多样化。

本篇将继续介绍直流稳压电源的设计方案以及其应用。

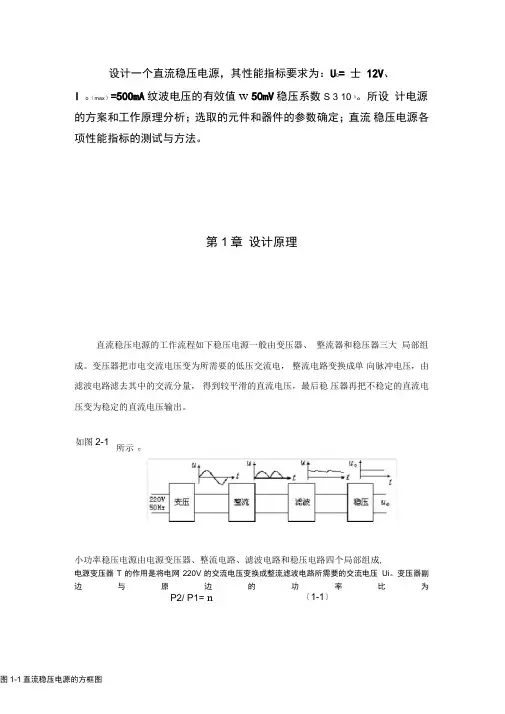

如图2-1所示设计一个直流稳压电源，其性能指标要求为：U 0= 士 12V 、I o （max ）=5OOmA 纹波电压的有效值w 50mV 稳压系数S 3 10 3。

所设 计电源的方案和工作原理分析；选取的元件和器件的参数确定；直流 稳压电源各项性能指标的测试与方法。

第1章 设计原理直流稳压电源的工作流程如下稳压电源一般由变压器、 整流器和稳压器三大 局部组成。

变压器把市电交流电压变为所需要的低压交流电， 整流电路变换成单 向脉冲电压，由滤波电路滤去其中的交流分量， 得到较平滑的直流电压，最后稳 压器再把不稳定的直流电压变为稳定的直流电压输出。

小功率稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个局部组成,电源变压器T 的作用是将电网220V 的交流电压变换成整流滤波电路所需要的交流电压 Ui 。

变压器副边与原边的功率比为P2/ P1= n〔1-1〕图1-1直流稳压电源的方框图式中n是变压器的效率将变压器输出的符合电压要求的交流电变换为所需数值的直流电。

常用的整流电路主要有：半波整流、全波整流与桥式整流等。

相对于半波整流相，全波整流二极管交替导通，其输出电压纹波明显减小；而桥式整流电路是全波整流电路的一个变形，其输出电压波形与全波整流电路一样，但加在变压器次级线圈上的电流变为了极性正负交替的脉冲电流，其性能更加优越。

本设计中采用性能优越的桥式整流电路。

直流电路的任务是将交流点变为直流电。

完成这一任务主要是靠二极管的单向导电作用。

因此二极管是整流电路的关键元件。

在稳压电源中一般用四个二极管组成桥式整流电路，整流电路的作用是将交流电压U2变换成脉动的直流电压U3。

滤波电路一般由电容组成，其作用是把脉动直流电压U3中的大局部纹波加以滤除，以得到较平滑的直流电压U°U与交流电压U2的有效值U2的关系为：U I (1.1~1.2)U2〔1-2〕在整流电路中，每只二极管所承受的最大反向电压为：U RM 2U2 〔1-3〕l R0.45U22 R 〔1-4流过每只二极管的平均电流为：其中：R为整流滤波电路的负载电阻，它为电容C提供放电通路，放电时间常数RC应满足：RC(3~ 5)T〔 1-5〕2其中：T = 20ms 是50Hz 交流电压的周期。

可调直流稳压电源的设计实验报告一、实验目的本次实验的目的是设计并制作一个可调直流稳压电源，能够输出稳定的直流电压，并且电压值在一定范围内可调节，以满足不同电子设备和电路的供电需求。

二、实验原理可调直流稳压电源通常由电源变压器、整流电路、滤波电路和稳压电路四部分组成。

电源变压器的作用是将市电交流电压（通常为 220V）变换为适合后续电路处理的较低交流电压。

整流电路将交流电压转换为单向脉动直流电压。

常见的整流电路有半波整流、全波整流和桥式整流等。

滤波电路用于滤除整流输出电压中的交流成分，使输出电压变得平滑。

常用的滤波电路有电容滤波、电感滤波和π型滤波等。

稳压电路的作用是在输入电压、负载电流和环境温度等因素发生变化时，保持输出直流电压的稳定。

常见的稳压电路有串联型稳压电路、三端集成稳压器等。

本实验采用串联型稳压电路，其基本原理是利用调整管的电压调整作用，使输出电压保持稳定。

通过改变调整管的基极电压，可以调节输出电压的大小。

三、实验设备与材料1、电源变压器：220V/15V2、整流二极管：IN4007×43、滤波电容：2200μF/25V×24、集成稳压器：LM3175、电位器：10kΩ6、电阻：240Ω、390Ω7、面包板、导线若干8、万用表、示波器四、实验电路设计1、电源变压器将 220V 市电降压为 15V 交流电压。

2、采用桥式整流电路将 15V 交流电压整流为脉动直流电压。

3、用2200μF 电容进行滤波，得到较为平滑的直流电压。

4、以 LM317 为核心构建串联型稳压电路，通过调节电位器改变LM317 的输出电压。

电路原理图如下：此处插入原理图五、实验步骤1、按照电路原理图，在面包板上搭建电路。

在搭建电路时，注意元件的引脚顺序和正负极性，确保连接正确无误。

2、检查电路连接无误后，接通电源。

使用万用表测量滤波电容两端的电压，确认是否在预期范围内。

3、调节电位器，用万用表测量 LM317 输出端的电压，观察电压是否能够在一定范围内连续可调。

直流稳压电源的设计与制作直流稳压电源是一种用于给电子设备提供稳定直流电压的电源设备。

在电子制作、实验以及工业控制系统中广泛应用。

下面将介绍如何设计和制作一个简单的直流稳压电源。

首先，设计一个电源电路。

直流稳压电源的核心是一个稳压器件，常用的稳压器有线性稳压器和开关稳压器。

线性稳压器的原理是通过调节电源电压上端的电阻来控制输出电压，其优点是稳压性好，但效率较低。

开关稳压器的原理是通过开关控制元件来调节输出电压，其优点是效率较高，但稳压性较差。

根据自己的需求选择适合的稳压器件。

接下来，根据选定的稳压器件制作电路板。

首先，在电路板上布置稳压器件和其他必要的元器件，如滤波电容、限流电阻等。

然后，连接电路板上的各个元器件，使用焊锡将其固定在电路板上。

注意保持电路的紧凑和结构的稳定，防止元器件之间短路或松动。

接着，搭建电源电路的输入和输出端。

将输入端与市电或其他电源连接，确保输入电压和电流在稳定范围内。

将输出端与需要供电的设备连接，确保输出电压和电流符合设备的要求。

最后，进行电源的测试和调试。

将电源接通电源，通过电压表和电流表测量稳压电源的输出电压和电流，确保其在稳定范围内。

根据需要，可以使用可调电阻来调节输出电压，以确保满足设备的电源要求。

需要注意的是，直流稳压电源设计和制作过程中要保证安全。

如需接通电源泄漏和短路保护装置，注意绝缘和接地，避免触电和设备损坏。

总之，设计和制作直流稳压电源需要根据自己的需求选择稳压器件，设计电路图，制作电路板，搭建输入输出端，进行测试和调试。

通过这些步骤，一个简单的直流稳压电源就可以制作完成。

在直流稳压电源设计和制作的过程中，还需要考虑一些其他要素，如过流保护、过压保护和温度保护等。

这些保护措施可以提高电源的可靠性和安全性。

过流保护是指在输出端口控制电流的大小，防止电流超过设定值而损坏设备或电源本身。

常用的过流保护电路有两种：电阻式和电子式。

电阻式过流保护是通过在输出回路中串联一定大小的电阻，当电流超过设定值时，电阻将发热并触发保险丝或继电器断开电路，实现过流保护。

直流稳压电源设计方案直流稳压电源是一种常用的电源，可以为电子设备提供稳定可靠的电源供应。

在设计直流稳压电源时，需要考虑电压稳定性、负载适应性、过载保护等因素。

以下是一个设计方案，包括电路原理、材料清单和工作原理的详细说明。

一、设计原理1.电路原理图```+-----------+输入电+-----+-----++---+---+桥整+---+---++---+---+滤波电+---+---++---+---+稳压电+---+---++---+---+输出负+---+---+```2.材料清单-桥整流电路：4个二极管-滤波电容：1个电解电容- 稳压电路：1个稳压器（如Zener二极管或稳压集成电路）-输出负载：根据实际需要选择二、工作原理1.输入电源：将交流电源通过变压器降压后，输入到电路中。

2.桥整流：使用4个二极管组成的桥形电路，将交流电转换为直流电。

3.滤波电容：将经过桥整流后的脉动直流电压通过电解电容进行滤波，使电压更接近直流。

4.稳压电路：选择合适的稳压器，根据需要设定输出的稳定直流电压。

5.输出负载：将稳压电路的输出端连接到所需的电子设备上，为其提供稳定的电源供应。

三、设计注意事项1.选择合适的稳压器：根据所需的输出电压和电流，选择合适的稳压器。

常见的稳压器有Zener二极管和稳压集成电路，根据实际需要选择。

2.滤波电容的选择：根据所需的输出电压和电流，选择合适的电解电容。

滤波电容的容值较大时，可以滤除更多的脉动电压，但同时也会增加电路的成本和体积。

3.过载保护：为了保护稳压电源和负载，可以在输出端添加过载保护电路，以防止电流过大造成损坏。

4.散热设计：如果直流稳压电源输出功率较大，需要考虑散热问题。

可以在稳压电路上设置散热器，以保证电路的长时间稳定工作。

总之，直流稳压电源的设计需要综合考虑电压稳定性、负载适应性、过载保护和散热等因素。

可以根据实际需要选择合适的稳压器和滤波电容，并合理设计电路结构和参数，以实现稳定可靠的电源供应。

直流稳压电源的设计(包括原理、设计方法及调试步骤直流稳压电源的设计原理直流稳压电源是指将交流电源转化为恒定的直流输出，保证电压的稳定性和输出电流的稳定性。

在直流稳压电源中，使用稳压器将变化的输入电压稳定到稳定的输出电压，以保证外围电路的电压不受外界变化的干扰，从而对外围电路具有恒定的电压和电流稳定性。

设计方法1. 选择输出电压直流稳压电源设计开始之前，应该确定输出电压的数值。

在选定输出电压的同时，还要选择稳定输出电压的稳定器件。

2. 选择稳压芯片在选择稳压芯片时，需要考虑输出电流的大小，选择合适的稳压芯片进行设计。

通常选用的稳压芯片有 LM7805、LM7812等。

3. 选择主电源在选择主电源时，要选择合适的电源电压，以保证输出电压的稳定性。

如果主电源电压较大，则应该降压后进行使用。

4. 选择散热器在选择散热器时，要考虑到电路的输出功率大小及使用环境温度，选择合适的散热器，以便保证散热性能。

在直流稳压电源中，应该添加合适的滤波器，以保证电路的稳定性。

应选择合适的电容，以增加直流稳压电源的稳定性和抗干扰能力。

调试步骤1. 连接电路连接电路时，应先同主电源进行连接，再进行连接其它元件。

在连接稳压芯片时，应遵循芯片的引脚规格，正确连接稳压芯片的输入和输出电路。

2. 测试电压在对电路进行测试时，应得到正确的输出电压。

如果输出电压超出所规定的范围，则应调整散热器，增加电容，以保证输出电压的稳定性。

4. 调整短路保护在对电路进行调试时，应测试短路保护功能。

如果输出电路出现短路，应该通过调整短路保护，以保护电路免受损坏。

总结直流稳压电源可以保证外围电路的稳定性，对电路的功能发挥起到重要的作用。

在设计直流稳压电源时，应选择合适的稳压芯片、主电源、散热器和滤波器，并进行正确的连接和调试，保证电路的稳定性和输出电流的稳定性。

直流稳压电源设计一、设计思路1.输入电压选择：确定输入电压的范围，通常情况下输入电压可以选择为220V交流电。

2.输出电压稳定性：稳定输出电压，使得输出电压的波动范围尽可能小，一般可控制在2%以内。

3.负载适应性：保证负载电器在不同负载条件下都能正常工作。

4.过压保护：设计电路可以在过压情况下立即切断输入电压，以保护负载电器的安全。

二、电源设计流程1.确定输入电压和输出电压的需求。

2.选择稳压电路拓扑结构，常见的有电阻分压稳压电路、二极管稳压电路、晶体管稳压电路等。

3.根据选择的稳压电路结构，设计相应的电路原理图，包括电路图纸、电路布局和连接等。

4.进行元器件选型和电路参数计算，包括选取合适的电容、电感、稳压管等。

5.进行电路的仿真和调试，检查电路参数的稳定性和输出电压的波动范围。

6.组装和测试电路板，检查电路在实际条件下的输出电压和电流值。

7.进行最终的性能测试和调试，验证电路的稳定性和负载适应性。

8.如果需要，可以进行额外的过压保护电路的设计和测试。

三、可能遇到的问题和解决方案1.输出电压波动较大：可以增加电源滤波电容和电感，并对电源线路进行合理布局和连接。

2.过压问题：可以设计过压保护电路，当输出电压超过一定范围时，立即切断输入电压。

3.负载电器无法正常工作：可以检查电源连接是否正确，是否存在短路或开路等问题，并对负载电器进行测试和调试。

四、设计的注意事项1.选择合适的稳压电路结构，根据需求选择适合的电阻、二极管、晶体管等元器件。

2.选择合适的电源滤波电容和电感，保证输出电压的稳定性和波动范围。

3.进行合适的电路仿真和调试，确保电路参数的合理性和稳定性。

4.注意电路的连接和布局，避免电源线路产生干扰和噪音。

5.做好电路板的组装和测试工作，确保电路在实际工作条件下的稳定性和适应性。

6.针对不同的负载条件和需求，合理调整电路参数和元器件选型。

综上所述，直流稳压电源的设计需要根据输入输出电压的需求，合理选择稳压电路结构并进行电路仿真和调试。

0～12V可调直流稳压电源电路图适合电子爱好者制作的从0V起调的稳压电源的电路如图所示。

0～12V可调直流稳压电源电路电路工作原理：由电阻R4、R5组成的采样电路将输出电压Vo的一部分送入运算放大器IC1的反相端，它与由稳压管VZ3、电阻R2和电位器RP组成的基准电压（晶体管V1、稳压管VZ1、电阻R0、R1组成的恒流源为稳压管VZ3提供稳定的电流）相比较，将比较结果送至输出端，从而控制晶体管V3的导通电压。

如果电位偏低，使Vo减小，采样电路亦使晶体管V3的c-e结电压减小，从而使Vo升高，反之亦然。

如此起到了稳定输出电压的作用。

晶体管V4和电阻R7组成过电流保护电路。

当输出电流超过额定电流（本电源为1A）时，V4导通，使晶体管V2和V3截止，输出端无电压输出，防止了电源损坏。

当输出电压小于6V，电流较大且输入电压又很高时，晶体管V3极间压差较大，会引起V3调整管功耗过大，为此本电源特别设置了电压自动转换电路，它由运算放大器IC2与电阻R8、稳压管VZ4及继电器K等组成。

稳压管VZ4与电阻R8组成IC2运算放大器的基准电压，当输出电压低于6V时，IC2输出低电平，继电器K不吸合，触点K1-1、K1-2分别接至变压器8V绕组和6V绕组稳压管；当输出电压高于6V时，IC2输出高电平，K1吸合，K1-1、K1-2分别接至变压器16V绕组和12V稳压管上。

由上可知，在输出电压低时，输人电压也低；输出电压高时，输人电压也高，从而减小V3的功耗。

电阻R9和电容C4组成继电器节能电路，可减小C2的功耗。

元器件选择：电路中变压器T选用二次带中心抽头的16V、功率为20OW的变压器。

运算放大器选用LM324单源四运算放大器。

稳压管VZ1选用4V左右的，VZ2选甲8V，VZ3a和VZ3b分别选用6V和12V的，要求稳压值准确，VZ4选用5.5～5.8V的稳压管。

晶体管V1要求β大于150，V3选用大功率NPN晶体管，型号不限，制作中要加足够的散热片。

基于单片机的可调直流稳压电源设计设计一个基于单片机的可调直流稳压电源时，需要考虑以下几个关键因素：输入电压范围、输出电压范围、输出电流能力、稳压精度和响应速度。

本文将以STM32微控制器为例，详细介绍基于单片机的可调直流稳压电源的设计。

首先，我们需要确定输入电压范围。

一般来说，直流稳压电源的输入电压范围是较宽的，以适应不同的应用场景。

常见的输入电压范围是AC220V，转换为直流之后，可以在50V到200V之间调节。

接下来，我们需要确定输出电压范围和输出电流能力。

输出电压范围取决于实际应用需求，一般为0-36V，输出电流能力为0-5A。

同时，需要考虑过载保护功能，以避免电流过大损坏负载电路。

然后，我们需要确定稳压精度和响应速度。

稳压精度是指输出电压与设定值之间的差异，一般要求在0.1%以内。

响应速度是指电源对负载变化的适应能力，一般要求在10ms以内。

基于以上需求，我们开始设计基于单片机的可调直流稳压电源。

首先，我们选择STM32微控制器作为主控芯片。

STM32系列芯片拥有强大的计算能力和丰富的接口资源，适合用于电源控制应用。

我们使用STM32的DAC功能实现对输出电压的调节，同时使用ADC功能实现对输入电压和输出电压的监测。

其次，我们选取高性能稳压模块作为功率输出部分，以实现高效、稳定的电源输出。

稳压模块通常包括输入滤波器、整流桥、滤波电容和稳压电路等组成部分，可以提供稳定的直流电压输出。

接下来，我们设计电源控制算法，实现对输出电压的精确控制。

通过调整DAC输出电压，可以实现对输出电压的调节。

同时，需要监测输入电压和输出电压，并通过PID控制算法实现稳压控制。

最后，我们添加一些保护电路，以确保电源的安全可靠。

包括过载保护、过压保护和过热保护等功能，可以提高电源的可靠性和稳定性。

设计完成后，我们需要进行电路调试和性能测试。

通过实际测试，可以验证电源的输出稳定性、调节精度和响应速度。

综上所述，基于单片机的可调直流稳压电源设计，需要考虑输入电压范围、输出电压范围、输出电流能力、稳压精度和响应速度等因素。

5V12V直流稳压电源的设计在5V和12V直流稳压电源的设计中，我们需要考虑多个因素，包括输入电压范围，输出电流需求，稳压精度要求以及保护功能等。

下面是一个基于线性稳压器的5V和12V直流稳压电源的设计方案。

1.设计参数:-输入电压范围:15V-20V-输出电压:5V和12V-输出电流:1A2.设计原理:该设计方案基于线性稳压器的原理，使用集成稳压器芯片来实现稳压功能。

线性稳压器将输入电压降低到所需的稳定输出电压。

该设计方案选用了LM7805和LM7812稳压芯片来实现5V和12V稳压功能。

3.电路图:电路图中包括以下组件:-变压器-整流桥-滤波电容-稳压芯片-输入和输出电容-电源指示灯4.设计步骤:-步骤1:选择适当的变压器来降低输入电压。

根据输出电流需求和线性稳压器的效率，选择合适的变压器。

-步骤2:将变压器输出的交流电经过整流桥整流为直流电，然后通过滤波电容来滤除纹波。

-步骤3:使用稳压芯片来实现稳定的输出电压。

选择LM7805和LM7812芯片，并根据芯片的数据手册连接芯片引脚。

-步骤4:在输入和输出端加入合适的电容来稳定电源电平。

-步骤5:加入电源指示灯来显示电源工作状态。

5.稳压精度要求:LM7805和LM7812芯片具有固定的输出电压，分别为5V和12V。

根据芯片的数据手册，稳压精度可以达到2%左右。

6.保护功能:为了保护电源和连接设备，我们可以在输入端加入过压保护电路、过流保护电路和过温保护电路等功能。

这些保护功能可以使用过压保护芯片、电流限制电路和温度传感器等元器件实现。

7.总结:通过基于线性稳压器的设计方案，我们可以实现一个稳定的5V和12V直流电源。

在设计过程中，我们需要选择合适的变压器、稳压器芯片以及添加适当的保护功能。

该设计方案可以满足输出电流为1A的需求，并具备较高的稳压精度和保护功能。

直流稳压电源的设计实验报告1.引言1.1 概述直流稳压电源设计实验是电子工程领域中常见的实验项目之一。

通过该实验，我们可以掌握直流稳压电源的基本原理和设计方法，提升对电路设计和电子元器件的理解能力。

本实验报告旨在详细介绍直流稳压电源的设计过程以及实验结果的分析。

在现代电子技术中，直流电源是电子设备正常运行所必需的基本元件之一。

直流稳压电源的主要功能是将输入的交流电转换为稳定的直流电，并保持输出电压在一定范围内的稳定性。

这种稳定性对于电子设备的正常工作至关重要，因为电子器件对电压波动非常敏感，在电压不稳定的情况下，可能会导致设备损坏或不正常工作。

本次实验旨在设计一款能够提供稳定输出电压的直流稳压电源。

我们将通过选择合适的电子元器件，如变压器、二极管、电容器和稳压管等，根据电路原理和稳压原则进行电路设计。

通过实验步骤，我们将逐步搭建电路，对其进行调试和测试，并记录实验结果。

通过该实验，我们不仅能够掌握直流稳压电源的设计方法，还能够深入了解各个元器件的特性及其相互配合的重要性。

同时，我们还将对实验结果进行分析，评估设计的稳定性和可靠性，并针对改进点提出设计改进建议。

总之，本次实验报告将详细介绍直流稳压电源的设计原理、实验步骤以及实验结果的分析。

通过该实验，我们将提高电子工程实践能力，深入理解电路设计的关键要点，并为进一步的学习和研究奠定基础。

1.2文章结构文章结构：本文主要分为三个部分，即引言、正文和结论。

在引言部分，首先概述了直流稳压电源设计实验的背景和意义，并介绍了文章的整体结构。

接着明确了本实验的目的，为读者提供了阅读本文的指导方向。

在正文部分，首先详细介绍了直流稳压电源的设计原理，包括其基本概念、工作原理和关键技术。

然后，给出了实验的具体步骤，包括所需器件和材料的准备、电路的搭建和电源参数的调整等。

通过实验步骤的详细描述，读者可以了解到直流稳压电源设计的具体操作过程。

在结论部分，对实验结果进行了分析和总结。
