灯具和一般IP防护等级
- 格式:pdf
- 大小:108.32 KB
- 文档页数:1
IPXX第一个字第二个字根据灯具的安全性能,将灯具分为四类,即:0类灯具:依靠基本绝缘作为防触电保护--仅靠电线的pvc进行绝缘。
万一基本绝缘失效(电线破损:如过线时破皮,)从而导致触电事故,火灾隐患。
防触电保护就只好依赖环境了。
Ⅰ类灯具:防触电保护不仅依靠基本绝缘,还包括附加的安全措施,即把易触及的导电部件连接到固定线路中的保护接地导体上,使可触及的导电部件在万一基本绝缘失效时不致于带电。
(0类灯具+地线)Ⅱ类灯具class Ⅱluminaire(1)2类灯具的定义:防触电保护不仅依靠基本绝缘,而且具有附加安全措施,例如双重绝缘或加强绝缘,但没有接地或依赖安装条件的保护措施。
(2)2类灯具的特征和标准要求:1.这样的灯具可以具有下列形式之一:a)具有耐用的和坚固的绝缘材料做成的完整的外壳的灯具,它包住所有金属部件,除了诸如铭牌、螺钉和铆钉之类小的部件用绝缘材料与带电部件完全隔离外,这样的绝缘至少相当于加强绝缘。
这样的灯具称为绝缘外壳式Ⅰ类灯具。
b)具有坚固的全金属外壳的灯具,其内部全部采用双重绝缘,除了那些使用双重绝缘显然不行的部件采用加强绝缘外。
这样的灯具称为金属外壳式Ⅱ类灯具。
c)具有上述a)和b)的组合型式的灯具。
2 绝缘外壳式n类灯具的外壳可以成为补充绝缘或加强绝缘的部分或全部。
3 假如接地是为了帮助起动,而不是直接接到易触及金属部件,该灯具仍然被认为是Ⅱ类灯具。
光源的灯头外壳和光源的起动带并不被看作易触及金属部件,但经附录A试验确定为带电部件的除外。
4 假如具有双重绝缘和/或加强绝缘的灯具,有一统一的接地端子或接地触点,该灯具为Ⅰ类结构。
然而,一个固定式的Ⅱ类灯具用作环路安装的话,可以有一个内部接线端子,用这个端子来保持接地导体的电气连续性,此接地导体不在灯具内终止。
内部接线端子通过Ⅱ类绝缘与易触及金属隔离。
Ⅲ类灯具:所使用电源为安全特低电压,并且灯具内部不会产生高于SELV(36v)的低电压:将市电转换成36v的低电压(加变压器的方式)。
照明灯具IP防护等级参考表、标准灯座分类按国际电工委员会(IEC)标准灯座分类:从安装方式划分为卡口、螺口、插入式等方式:E14、E27、E12、E26等E开头通常为:螺口灯座GU10等GU开头的指的为我们日常用的卡口式,GU:G表示灯头类型是插入式,如:在现实生活经常会在超市、酒店等天花板的筒灯里面看到横插式节能灯,那么这种灯头就是G24灯,U表示灯头部分呈现U字形,后面数字表示灯脚孔中心距(单位是毫米“MM”)。
MR16、MR11以MR开头的是直插式局部照明的小射灯常用这种灯座,通常小射灯有两个插针安装方便。
MR:MultifaceReflect,多面反射(灯杯),后面数字表示灯杯口径(单位是1/8英寸),MR16的口径=16×1/8=2英寸≈50mmMR16在照明行业里指最大外径为2英寸的带多面反射罩的灯具,MP11就是比MR16小一点的灯具。
MR16,GU10是灯座不同,PAR30,38是直径不同,都是统一的标准和叫法,都是灯杯,射灯的叫法,只是适合不同的天花灯的灯座。
PAR灯一般有PAR30、PAR38、PAR46、PAR56,体积有长有短,也叫筒灯,照射光束,用来照明舞台、动感换色等,是舞台上常见的灯具,因为耗电比较大,而且有烤的感觉,现在逐渐被LED PAR灯取代AR111/AR70是铝质冷反光卤素射灯E27、E14是指的普通螺口灯头的灯头大小,E27就是我们平时用的白炽灯的灯头,E14就是比它小一号的,比E27大的还有E40。
G12是一种单端的管形金属卤化物灯泡。
另外从使用材质可划分为电木、塑料、金属、陶瓷等材料。

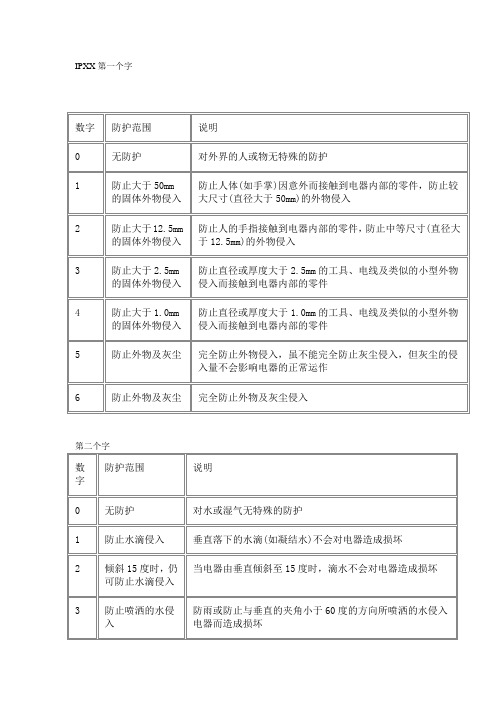

照明灯具IP防护等级参考表序号防护等级防尘等级定义详解0 无防护无特殊的防护1 防止大于50MM的物体侵入防止人体因不慎碰到灯具内部零件,防止直径大于50MM的物体侵入2 防止大于12MM的物体侵入防止手指碰到灯具内部零件3 防止大于2.5MM的物体侵入防止直径大于2.5MM的工具电线或物体侵入4 防止大于1.0MM的物体侵入防止直径大于1.0MM的蚊蝇昆虫或物体侵入5 防尘无法安全防止灰尘侵入,但侵入灰尘不会影响灯具正常运作6 防尘安全防止灰尘侵入防水等级0 无防护无特殊防护1 防止滴水侵入可防止垂直滴下的水滴2 倾斜15度时仍防止滴水侵入当灯具倾斜15度时,仍可防止滴水3 倾斜喷洒的水侵入防止雨水垂直入夹角小于50度的方向所喷洒的水4 倾斜飞溅的水侵入防止各方向飞溅而来的水侵入5 倾斜喷射的水侵入防止各方向喷嘴喷射的水6 倾斜大浪的水侵入防止大浪或喷水孔急速喷射的水侵入7 倾斜浸水的水侵入灯具侵入水中一定的时间或水压的条件下,仍可确保灯具正常运作8 倾斜沉水的水侵入灯具无限期的沉入水中在一定的水压的条件下,仍可确保灯具正常运作。

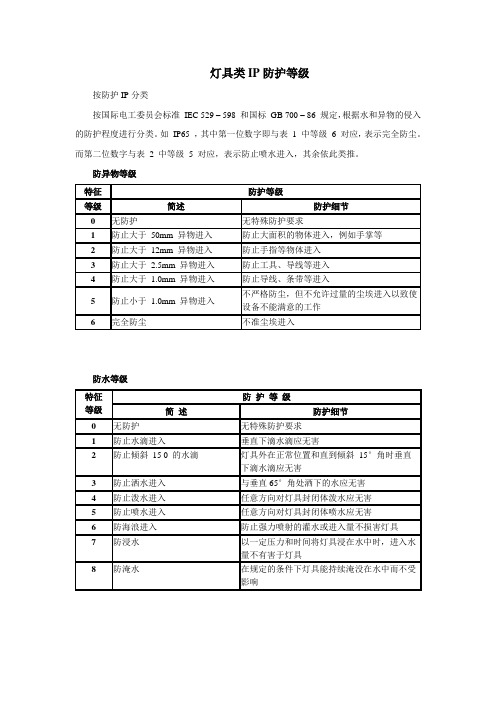

防护等级IP65,IP55IP(International Protection)防护等级系统是由IEC(International Electro Technical Commission)所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分,以免触电。
IP防护等级是由两个数字所组成,第一个数字表示灯具防尘、防止外物侵入的等级;第二个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大,表示其防护等级越高,两个标示数字所表示的防护等级如表一及表二。
第一个标示特性号码(数字)所指的防护程度第一个标示数字:0 无防护对外界的人或物无特殊之防护 IP0-1 防止大于50mm的固体物体侵入,防止人体(如手掌)因意外而接触到灯具内部之零件。
防止较大尺寸(直径大于50mm)的外物侵入 IP1-2 防止大于12mm的固体物体侵入,防止人的手指接触到灯具内部之零件。
防止中等尺寸(直径大于12mm,长度大于80mm)的外物侵入 IP2-3 防止大于2.5mm的固体物体侵入,防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP3-4 防止大于1.0mm的固体物体侵入,防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP4-5 防尘,完全防止外物侵入。
虽不能完全防止灰尘侵入,但侵入的灰尘的量并不会影响灯具的正常操作 IP5-6 尘密完全防止外物侵入,且可完全防止灰尘侵入 IP6-第二个标示特性号码(数字)所指的防护程度第二个标示数字:0 无防护对外界的人或物无特殊之防护 IP-01 防止滴水侵入,垂直滴下的水滴(如凝结水)对灯具不会造成有害影响 IP-12 倾斜15°时仍可防止滴水侵入,当灯具由垂直倾斜至15°时,滴水对灯具不会造成有害影响 IP-23 防止喷洒的水侵入,防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏 IP-34 防止飞溅的水侵入,防止各方向飞溅而来的水进入灯具造成损坏 IP-45 防止喷射的水侵入,防止来自各方向由喷嘴喷射出的水进入灯具造成损坏 IP-56 防止大浪的侵入,装设于甲板上的灯具,防止因大浪的侵袭而浸水造成损坏 IP-67 防止浸水时的水侵入,灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏 IP-78 防止沉没时的水侵入,灯具无限期的沉没早指定水压的状况下,能确保不因进水而造成损坏 IP-8第二种学说:IP防护等级体系IP 表示Ingress Protection(进入防护)。
灯具的防护等级IP(International Protection)防护等级系统是由IEC(International Electro Technical Commission)所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分,以免触电。
IP防护等级是由两个数字所组成,第一个数字表示灯具防尘、防止外物侵入的等级;第二个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大,表示其防护等级越高,两个标示数字所表示的防护等级如表一及表二。
表一:第一个标示特性号码(数字)所指的防护程度第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体(如手掌)因意外而接触到灯具内部的零件。
防止较大尺寸(直径大于50mm)的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸(直径大12mm)的外物侵入。
3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
4 防止大于1.0mm的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘完全防止外物侵入,虽不能完全防止灰尘进入,但侵入的灰尘量并不会影响灯具的正常工作。
6 防尘完全防止外物侵入,且可完全防止灰尘进入。
表二:第二个标示特性号码(数字)所指的防护程度第二个标示数字防护等级定义0 没有防护没有防护1 防止滴水侵入垂直滴下的水滴(如凝结水)对灯具不会造成有害影响。
2 倾斜15度时仍可防止滴水侵入当灯具由垂直倾斜至15度时,滴水对灯具不会造成有害影响3 防止喷洒的水侵入防雨,或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。
4 防止飞溅的水侵入防止各方向飞溅而来的水进入灯具造成损害。
灯具ip等级标准随着智能化时代的到来,智能家居逐渐普及,智能照明也成为了人们关注的焦点。
而在智能照明中,灯具的IP等级标准也成为了用户选购时必须要考虑的重要因素。
IP是英文Ingress Protection(进入保护)的缩写,通常以“IP”开头,后接两个阿拉伯数字,用以表示电气产品对外界物质(如固体物、液体、尘埃等)侵入的防护性能。
IP等级被国际电工委员会在标准IEC60529中规定,智能照明厂家及用户都必须了解并遵循其标准。
IP等级由两位数字组成,第一位数字表示的是对固体物质的防护程度,第二位数字表示的是对液体物质的防护程度。
数字越高表示防护程度越高。
固体防护等级:0 无保护1 对直径大于50mm的固体物体有防护效果2 对直径大于12.5mm的固体物体有防护效果3 对直径大于2.5mm的固体物体有防护效果4 对直径大于1mm的固体物体有防护效果5 完全防尘,没有进入灰尘和其他固体物质的风险6 完全防尘,且可以防止强压水流的进入液体防护等级:0 无保护1 对直立放置的水滴有防护效果2 对倾斜放置的水滴有防护效果3 对喷射水有防护效果4 对近距离喷射/飞溅的水有防护效果5 对从任何角度喷射的水有防护效果6 对强压水流有防护效果7 对处于特定水域的时间内的浸泡有防护效果8 可以长时间浸泡于规定深度的水里智能照明中应用最广泛的IP等级是IP65等级,它可以在室内外任何用途场合中使用,既能防水、免受雨水侵蚀,又可长时间防尘。
此外,灯具的工作环境也对IP等级有严格的要求。
在选择灯具时,用户应了解灯具的应用场景及要求,根据实际需求选择合适的IP等级,确保灯具的性能和使用寿命。
总的来说,IP等级标准对于灯具的设计、生产及使用都具有重要意义。
生产厂家应在设计和生产时按照规范,为用户提供安全、高质量的产品。
而用户在购买灯具时,也应了解并遵循规范,选择合适的产品,以保证智能照明的可靠性、安全性和稳定性。
灯光防护等级标准
灯光防护等级标准一般表示为:IP+两个数字,如IP65。
其中第一个数字表示灯具防尘、防外物入侵的等级,分为
0~6级。
0级表示没有保护;1级表示防止直径大于50mm的固体外物侵入;2级表示防止直径大于12.5mm的固体外物侵入;3级表示防止直径大于2.5mm的固体外物侵入;4级表示防止直径大于1.0mm的固体外物侵入;5级表示虽不能完全防止灰尘侵入,但侵入灰尘不会影响灯具正常运作;6级表示完全防止外物、灰尘的侵入。
第二个数字表示灯具防水的等级,分为0~8级。
0级表示没有保护;1级表示水滴滴入到外壳无影响;2级表示当外壳倾斜到15°时,水滴滴入到外壳无影响;3级表示水或雨水从60°角落到外壳上无影响;4级表示液体由任何方向泼到外壳没有伤害影响;5级表示用水冲洗无任何伤害;6级表示可用于船舱内的环境;7级表示可于短时间内耐浸水(1m以内);8级表示于一定压力下持续浸水。
三防灯防护等级三防灯是指具有防水、防尘、防爆等特点的灯具。
这类灯具适用于野外作业、工厂车间、矿山、码头等复杂恶劣环境下的照明需求。
由于其特殊的使用环境,三防灯的防护等级也十分重要。
下面,本文将从专业角度,为大家介绍三防灯的防护等级以及相关参考内容。
防护等级是指电器设备外壳对外界的防护能力。
其标准由国家和国际上的标准化组织共同制定,通常以IP(Ingress Protection)等级表示,其中包括两个数字。
第一个数字表示防尘等级,第二个数字表示防水等级。
以下是常见的IP等级对应的防护等级参考内容:IP20:防护等级为IP20的灯具只有防护尘埃的能力,适用于干燥的室内环境。
IP44:防护等级为IP44的灯具具有一定的防水和防尘性能,适用于住宅、办公室、酒店等室内潮湿环境。
IP65:防护等级为IP65的灯具可防水、防尘及高压喷水,适用于室外、冷库、矿山等潮湿环境。
IP67:防护等级为IP67的灯具具有完全防水和防尘能力,可在铁路、码头等恶劣环境下使用。
IP68:防护等级为IP68的灯具在防水和防尘方面的性能超强,可在潜水、军事、船舶等极端恶劣环境下使用。
除了以上的IP等级参考内容,还有一些常用的防护等级描述,如防护等级F1、F2等。
其中,F1表示具有一定抗震性能,适用于机车车间、船舶等需要抗震的环境;F2则表示具有更高的抗震性能,适用于振动较大、重要设备需要绝对的抗震性能的环境。
对于三防灯而言,防护等级的选择应该根据实际使用环境的需求来配置,以充分保障灯具的安全性能,避免因灯具受损而带来其他安全事故。
此外,还需要注意的是,三防灯的防护等级也与其本身的质量和材质有关,因此在购买三防灯时要选择质量可靠、品牌口碑好的产品。
三防灯是现代照明技术的重要应用,其防护等级的选择直接关系到使用安全、维护成本等因素。
因此,在选择和使用三防灯时,我们必须充分了解相关知识和参考内容,选用适合的三防灯,以确保其性能和质量符合实际需要。
防尘防水等级
0没有防护对外界的人或物无特殊防护
1防止大于50mm的固体物体侵入防止人体(如手掌)因意外而接触到灯具内部的零件。
防止较大尺寸(直径大于50mm)的外物侵入。
2防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸(直径大12mm)的外物侵入。
3防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线 或类似的细节小外物侵入而接触到灯具内部的零件。
4防止大于1.0mm 的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5防尘完全防止外物侵入,虽不能完全防止灰尘进入,但侵入的灰尘量并不会影响灯具的正常工作。
6防尘完全防止外物侵入,且可完全防止灰尘进入。
0没有防护没有防护。
1防止滴水侵入垂直滴下的水滴(如凝结水)对灯具不会造成有害影响。
2倾斜15度时仍可防止滴水侵入当灯具由垂直倾斜至15度时,滴水对灯具不会造成有害影响。
3防止喷洒的水侵入 防雨或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。
4防止飞溅的水侵入防止各方向飞溅而来的水进入灯具造成损害。
5防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。
6防止大浪的侵入装设于甲板上的灯具,防止因大浪的侵袭而进入造成损坏。
7防止浸水时水的侵入灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。
8防止沉没时水的侵入灯具无限期的沉没在指定水压的状况下,能确保不因进水而造成损坏。
IP20:灯具应用于无特定污染源的室内,如办公室、干燥的工业厂房、商店、大型购物店或者剧院等
IP54:这是一般灯具的防水等级,灯具可以防任何方向的溅水,可用于食品加工工业,或易产生灰尘或湿气的工业厂房
IP65/66:灯具应用于潮湿或多粉尘的环境内,在喷水过程中可能产生的湿气不会对灯具产生影响。
