5G核心网基础知识概述

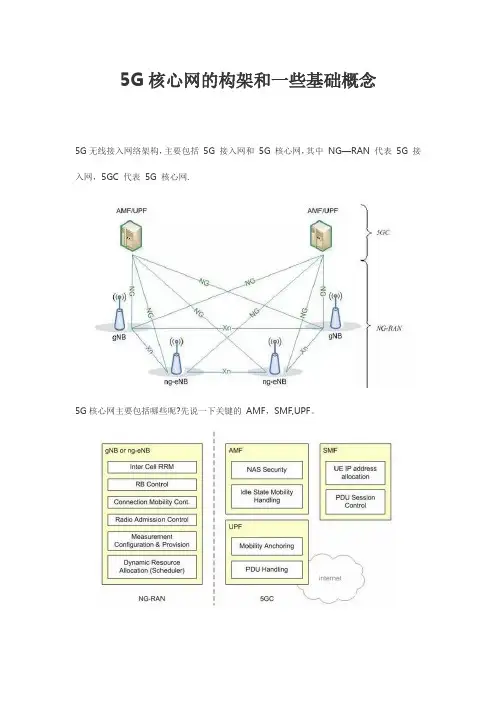

5G核心网的构架和一些基础概念5G无线接入网络架构，主要包括5G 接入网和5G 核心网，其中NG—RAN 代表5G 接入网，5GC 代表5G 核心网.5G核心网主要包括哪些呢?先说一下关键的AMF，SMF,UPF。

•AMF:全称Access and Mobility Management Function，接入和移动管理功能，终端接入权限和切换等由它来负责.•SMF：全称Session Management Function，会话管理功能,提供服务连续性，服务的不间断用户体验，包括IP地址和/或锚点变化的情况。

•UPF：全称User Plane Function，用户面管理功能，与UPF关联的PDU 会话可以由(R)AN节点通过(R)AN和UPF之间的N3接口服务的区域，而无需在其间添加新的UPF或移除/重新—分配UPF。

我们看一下5G的系统构架图:AMF/SMF/UPF 处于主体的作用。

AMF承载以下主要功能：接入和移动管理功能(AMF）包括以下功能。

在AMF的单个实例中可以支持部分或全部AMF功能：•终止RAN CP接口(N2)。

•终止NAS（N1），NAS加密和完整性保护。

•注册管理.•连接管理。

•可达性管理。

•流动性管理。

•合法拦截(适用于AMF事件和LI系统的接口)。

•为UE和SMF之间的SM消息提供传输.•用于路由SM消息的透明代理.•接入身份验证。

•接入授权.•在UE和SMSF之间提供SMS消息的传输.•安全锚功能（SEAF）。

•监管服务的定位服务管理。

•为UE和LMF之间以及RAN和LMF之间的位置服务消息提供传输。

•用于与EPS互通的EPS 承载ID分配。

•UE移动事件通知.无论网络功能的数量如何，UE和CN之间的每个接入网络只有一个NAS接口实例,终止于至少实现NAS安全性和移动性管理的网络功能之一.除了上述AMF的功能之外,AMF还可以包括以下功能以支持非3GPP 接入网络: •支持N2接口与N3IWF. 在该接口上，可以不应用通过3GPP 接入定义的一些信息（例如，3GPP 小区标识)和过程(例如,与切换相关)，并且可以应用不适用于3GPP接入的非3GPP 接入特定信息。

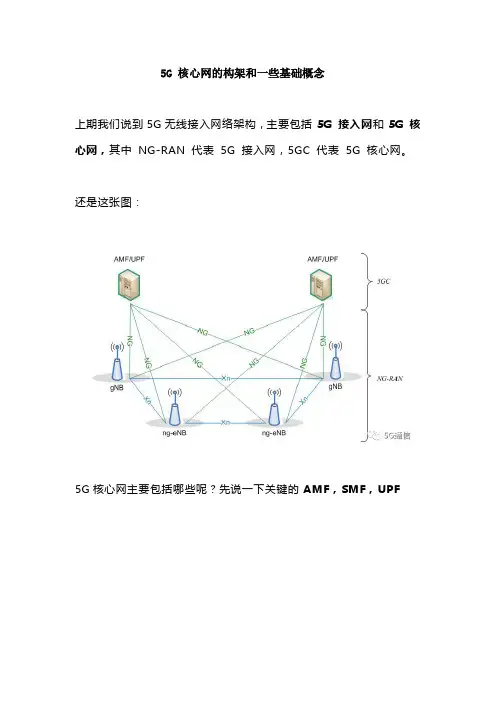

5G 核心网的构架和一些基础概念上期我们说到5G无线接入网络架构，主要包括5G 接入网和5G 核心网，其中NG-RAN 代表5G 接入网，5GC 代表5G 核心网。

还是这张图：5G核心网主要包括哪些呢？先说一下关键的AMF，SMF，UPFAMF：全称Access and Mobility Management Function，接入和移动管理功能，终端接入权限和切换等由它来负责。

SMF：全称Session Management Function，会话管理功能，提供服务连续性，服务的不间断用户体验，包括IP地址和/或锚点变化的情况。

UPF：全称User Plane Function，用户面管理功能，与UPF关联的PDU会话可以由（R）AN节点通过（R）AN和UPF之间的N3接口服务的区域，而无需在其间添加新的UPF或移除/重新- 分配UPF。

我们看一下5G的系统构架图：AMF\SMF\UPF 处于主体的作用。

非漫游状态下的过程AMF承载以下主要功能：接入和移动管理功能（AMF）包括以下功能。

在AMF的单个实例中可以支持部分或全部AMF功能：▪-终止RAN CP接口（N2）。

▪-终止NAS（N1），NAS加密和完整性保护。

▪-注册管理。

▪-连接管理。

▪-可达性管理。

▪-流动性管理。

▪-合法拦截（适用于AMF事件和LI系统的接口）。

▪-为UE和SMF之间的SM消息提供传输。

▪-用于路由SM消息的透明代理。

▪-接入身份验证。

▪-接入授权。

▪-在UE和SMSF之间提供SMS消息的传输。

▪-安全锚功能（SEAF）。

▪-监管服务的定位服务管理。

▪-为UE和LMF之间以及RAN和LMF之间的位置服务消息提供传输。

▪-用于与EPS互通的EPS 承载ID分配。

▪-UE移动事件通知。

无论网络功能的数量如何，UE和CN之间的每个接入网络只有一个NAS接口实例，终止于至少实现NAS安全性和移动性管理的网络功能之一。

除了上述AMF的功能之外，AMF还可以包括以下功能以支持非3GPP 接入网络：-支持N2接口与N3IWF。

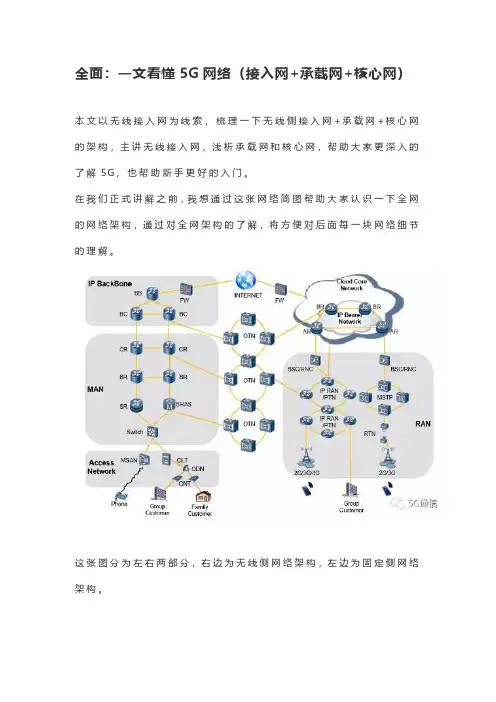

全面：一文看懂5G网络（接入网+承载网+核心网）本文以无线接入网为线索，梳理一下无线侧接入网+承载网+核心网的架构，主讲无线接入网，浅析承载网和核心网，帮助大家更深入的了解5G，也帮助新手更好的入门。

在我们正式讲解之前，我想通过这张网络简图帮助大家认识一下全网的网络架构，通过对全网架构的了解，将方便对后面每一块网络细节的理解。

这张图分为左右两部分，右边为无线侧网络架构，左边为固定侧网络架构。

无线侧：手机或者集团客户通过基站接入到无线接入网，在接入网侧可以通过RT N或者IP R A N或者PT N解决方案来解决，将信号传递给BS C/R N C。

在将信号传递给核心网，其中核心网内部的网元通过IP承载网来承载。

固网侧：家客和集客通过接入网接入，接入网主要是GP O N，包括ON T、OD N、OL T。

信号从接入网出来后进入城域网，城域网又可以分为接入层、汇聚层和核心层。

B R A S为城域网的入口，主要作用是认证、鉴定、计费。

信号从城域网走出来后到达骨干网，在骨干网处，又可以分为接入层和核心层。

其中，移动叫CM N E T、电信叫169、联通叫163。

固网侧和无线侧之间可以通过光纤进行传递，远距离传递主要是有波分产品来承担，波分产品主要是通过WD M+S D H的升级版来实现对大量信号的承载，OT N是一种信号封装协议，通过这种信号封装可以更好的在波分系统中传递。

最后信号要通过防火墙到达IN T E R N E T，防火墙主要就是一个N A T，来实现一个地址的转换。

这就是整个网络的架构。

看完宏观的架构，让我们深入进每个部分，去深入解读一下吧。

什么是无线接入网？首先大家看一下这个简化版的移动通信架构图：无线接入网，也就是通常所说的RAN（Radio Access Network）。

简单地讲，就是把所有的手机终端，都接入到通信网络中的网络。

大家耳熟能详的基站（Ba s e S t a t i o n），就是属于无线接入网（RA N）。

5g架构基础知识5G架构基础知识随着技术的不断发展，5G已经成为当前热门的话题之一。

作为下一代移动通信技术，5G架构具有许多独特的特点和优势。

本文将介绍5G架构的基础知识，包括其核心网络结构、网络切片和物联网等相关内容。

一、5G架构的核心网络结构5G架构的核心网络结构主要由三个关键组件组成：用户面、控制面和管理面。

用户面负责处理数据传输，控制面负责控制用户面的连接和流量，而管理面则负责管理整个网络的运行和配置。

1. 用户面：用户面是5G网络中负责数据传输的部分。

它通过无线接入网络（RAN）将用户设备连接到核心网，并通过核心网将数据传输到目标设备。

用户面的设计旨在提供高速、低延迟的数据传输，以满足各种应用场景的需求。

2. 控制面：控制面是5G网络中负责控制用户面连接和流量的部分。

它通过核心网与用户设备进行通信，负责建立和管理用户设备的连接，以及调度用户设备之间的数据流量。

控制面的设计旨在实现智能化的无线资源管理和优化，以提供更好的用户体验。

3. 管理面：管理面是5G网络中负责管理整个网络的运行和配置的部分。

它包括网络管理和服务管理两个方面。

网络管理负责监控和管理网络设备的状态和性能，以确保网络的正常运行；服务管理负责配置和管理不同的服务，以满足不同应用场景的需求。

二、5G网络切片技术5G网络切片是5G架构中的一项重要技术，它可以将网络资源按照不同的业务需求进行灵活划分和分配，以实现不同应用场景的定制化服务。

1. 网络切片的概念：网络切片是指将5G网络中的物理资源（如带宽、计算资源等）按照不同的业务需求进行划分和分配，以实现不同应用场景的定制化服务。

每个网络切片都是一个独立的逻辑网络，可以根据需要进行灵活配置和管理。

2. 网络切片的应用：网络切片可以应用于各种不同的场景，如智能交通、工业自动化、远程医疗等。

通过网络切片，可以为不同的应用场景提供定制化的网络服务，以满足其特定的需求。

三、5G与物联网的结合5G与物联网的结合是5G架构中的另一个重要方面。

核心网基础知识培训一、核心网基础概念1. 核心网的定义核心网是移动通信网络的中枢部分，也是整个移动通信网络的核心部分。

它主要负责移动通信网络中的信令控制和数据传输，是移动通信网络中各种业务的统一接入和交换平台，承担着移动通信网络的调度和资源管理等重要任务。

2. 核心网的功能核心网负责移动通信网络中的信令控制和数据传输，主要包括移动性管理、接入控制、业务处理、计费和安全认证等功能。

它还承担着移动通信网络中各种业务的统一接入和交换平台，为用户提供高效、安全、可靠的移动通信服务。

3. 核心网的组成核心网由多个功能相互配合的组件构成，主要包括移动交换机、业务支持节点、接入网关、传输网等组件。

这些组件通过标准的接口和协议相互连接，共同构成了移动通信网络的核心部分。

二、核心网技术知识1. 移动性管理移动性管理是核心网的重要功能之一，主要包括位置登记、位置更新、呼叫寻呼等功能。

通过移动性管理，用户可以在移动通信网络中实现无缝的漫游，并且能够随时随地进行通信。

2. 接入控制接入控制是核心网的另一个重要功能，它主要负责用户接入认证、接入权限控制、访问控制和接入性能管理等功能。

通过接入控制，核心网可以保障网络资源的合理利用，并且为用户提供安全、可靠的接入服务。

3. 业务处理业务处理是核心网的核心功能之一，它主要包括呼叫控制、短信业务、数据业务和增值业务等功能。

通过业务处理，核心网可以实现各种不同类型的业务处理，为用户提供丰富多样的通信服务。

4. 计费计费是核心网的重要功能之一，它主要包括计费策略的制定、计费数据的采集和处理等功能。

通过计费，核心网可以实现对用户通信行为的监控和统计，为用户提供合理的计费服务。

5. 安全认证安全认证是核心网的重要功能之一，它主要包括用户身份鉴别、加密解密和安全通信等功能。

通过安全认证，核心网可以保障用户通信的安全性和隐私性，为用户提供安全可靠的通信服务。

三、核心网发展趋势1. 虚拟化技术随着云计算和大数据技术的发展，核心网将会逐渐采用虚拟化技术，实现网络功能的软件定义和灵活部署，降低网络运维成本，提高网络资源利用率。

移动通信核心网基础知识培训一、引言移动通信网络是现代通信技术的重要组成部分，为全球数十亿用户提供无线通信服务。

核心网作为移动通信网络的关键部分，负责处理用户通信请求、数据传输、信令控制等功能。

为了帮助大家更好地了解移动通信核心网的基本知识，我们特此举办此次培训。

本培训将从移动通信核心网的概述、架构、关键技术、发展趋势等方面进行详细讲解，旨在提高大家对移动通信核心网的认知水平，为我国移动通信事业的发展贡献力量。

二、移动通信核心网概述1.定义与作用移动通信核心网（MobileCoreNetwork）是指移动通信网络中负责处理用户通信请求、数据传输、信令控制等关键功能的部分。

核心网是移动通信网络的大脑和心脏，负责将用户数据从发送端传输到接收端，并确保通信过程的安全、稳定、高效。

2.发展历程移动通信核心网的发展历程可以分为几个阶段：第一代移动通信网络（1G）采用模拟通信技术，核心网主要实现语音通信功能；第二代移动通信网络（2G）采用数字通信技术，核心网开始支持数据业务；第三代移动通信网络（3G）引入了分组交换技术，核心网支持更高速的数据传输；第四代移动通信网络（4G）采用全IP架构，核心网实现高速、高效的数据传输；第五代移动通信网络（5G）进一步优化核心网架构，支持更高速度、更低时延的通信需求。

三、移动通信核心网架构1.总体架构（1）接入网：负责将用户设备接入移动通信网络，包括基站、控制器等设备。

（2）传输网：负责将接入网与核心网之间的数据进行传输，包括光纤、微波等传输设备。

（3）核心网：负责处理用户通信请求、数据传输、信令控制等功能，包括移动交换中心（MSC）、服务网关（SGSN）、分组数据网关（GGSN）等设备。

（4）支撑系统：为核心网提供运营、维护、管理等功能，包括业务支撑系统（BSS）、运营支撑系统（OSS）等。

2.主要设备与功能（1）移动交换中心（MSC）：负责处理语音通信、短信业务、信令控制等功能。

5G核心网介绍再见MME…5G核心网你彻底变了想必你已听说，由中国移动牵头提出的SBA构架已被3GPP确认为5G核心网基础构架，实在令人欣喜自豪。

但是，相对于传统核心网，这一构架变动之大，不禁让人感叹技术创新步伐之快，有点猝不及防之感。

5G核心网构架主要包含三大关键技术：SBA、CUPS和网络切片，在小编看来，这是最终实现化整为零、由硬变软的彻底演进。

什么是SBA？SBA（Service Based Architecture），即基于服务的架构。

它基于云原生构架设计，借鉴了IT领域的“微服务”理念。

众所周知，传统网元是一种紧耦合的黑盒设计，NFV（网络功能虚拟化）从黑盒设备中解耦出网络功能软件，但解耦后的软件依然是“大块头”的单体式构架，需进一步分解为细粒度化的模块化组件，并通过开放API接口来实现集成，以提升应用开发的整体敏捷性和弹性。

为此，业界提出了基于Cloud Native的设计原则。

Cloud Native的使命是改变世界如何构建软件，其主要由微服务架构、DevOps和以容器为代表的敏捷基础架构几部分组成，目标是实现交付的弹性、可重复性和可靠性。

微服务就是指将Monolithic（这个词太难传神翻译了，本文翻译成单体式应用程序）拆分为多个粒度更小的微服务，微服务之间通过API交互，且每个微服务独立于其他服务进行部署、升级、扩展，可在不影响客户使用的情况下频繁更新正在使用的应用。

正是基于这样的设计理念，传统网元先是转换为网络功能（NF），然后NF再被分解为多个“网络功能服务”。

SBA=网络功能服务+基于服务的接口。

网络功能可由多个模块化的“网络功能服务”组成，并通过“基于服务的接口”来展现其功能，因此“网络功能服务”可以被授权的NF灵活使用。

其中，NRF（NF Repository Function，NF贮存功能）支持网络功能服务注册登记、状态监测等，实现网络功能服务自动化管理、选择和可扩展。

NFV架构1.NFVI层FusionSphere将服务器，存储的物理资源进行虚拟化。

VIM：华为产品FusionSphere OM(FM)，负责虚拟化资源管理PIM：华为产品eSight，负责硬件管理eSight汇聚硬件告警，FM汇聚虚拟化资源告警，FM将虚拟化资源告警报给eSight，eSight 将硬件告警和虚拟化资源告警上报给U20202.NFVP层5GC网元(VNF)采用容器架构，容器建立在VM中，为虚机型容器。

VNFM：华为产品LCM，负责VNF的生命周期管理，可以对VNF进行扩缩容等。

CaaS-Master：华为产品FusionStage，负责容器的生命周期管理。

FusionStage告警作为VNFM的一部分向U2020上报网元VNF告警直接上报给U20203.VNFO层OSS：华为产品U2020NFVO：华为产品NFVO5GC网络架构5GC网元控制面网元间接口为服务化接口5GC网元功能简介AMF：(AMF执行MME中的接入控制和移动性管理功能)注册管理：连接管理，可达性管理，移动性管理，接入鉴权，接入授权合法监听转发UE和SMF间的SM消息转发UE和SMSF间的SMS消息SMF：(SMF相当于MME中的会话管理功能、SGW-C 和PGW-C功能的聚合)会话管理：UE IP 地址分配和管理，选择和控制UPF，配置UPF的流量定向，转发至合适的目的网络策略控制和Qos合法监听CDR搜集下行数据通知（Downlink Data Notification）.UPF: (UPF相当于SGW-U和PGW-U)数据面锚点连接数据网络的PDU会话点报文路由和转发：报文解析和策略执行合法监听(UP collection)UDM：(UDM相当于HSS)签约数据管理用户服务NF注册管理产生3GPP AKA 鉴权参数基于签约数据的接入授权(e.g. 漫游限制)保证业务/会话连续性AUSF：(AUSF相当于3GPP AAA Server)支持鉴权服务功能PCF: (PCF相当于PCRF)支持统一策略管理网络行为提供策略规则给控制面功能，由其执行从UDR获取签约相关信息以便做策略决策NEF: (NEF相当于SCEF，但是现在NEF开放的能力还未包括IMS部分向AF、第三方、边缘计算提供3GPP网络的能力和事件从AF获取外部应用信息以便提高给3GPP网络内部信息与外部信息的翻译功能将用于向外部开放的信息存储在UDR中UDR:存储和检索UDM的签约数据存储和检索PCF的策略数据存储和检索NEF的结构化数据，供网络能力开放存储和检索NEF的应用数据，供应用检测NSSF:选择服务UE的一组网络切片实例确定允许的NSSAI，并且如果需要的话，映射到签约的S-NSSAI确定配置的NSSAI，并且如果需要的话，映射到签约的S-NSSAI确定用于服务UE的AMF集合，或者可能基于配置通过查询NRF来确定候选AMF的列表NRF: (类似于dns功能)支持服务和网络功能发现功能维护网络功能信息，包括可用性及其支持服务5G网络接口及协议介绍控制面所有NF之间的交互采用服务化接口，同一种服务可以被多种NF调用，降低NF之间接口定义的耦合度，最终实现整网功能的按需定制，灵活支持不同的业务场景和需求服务化接口：服务化接口包含以下接口：Namf, Nsmf, Nudm, Nnrf, Nnssf, Nausf, Nnef, Nsmsf, Nudr, Npcf, N5g-eir, Nlmf.应用层包括JSON、Protobuf等编解码协议5G SBA接口协议栈的5层（从上到下）所采取的协议是：（1）API设计方式以Restful为主；（2）IDL（接口描述语言）采取OpenAPI 3.0；（3）序列化协议采取JSON；（4）应用层采取HTTP/2；（5）传输层采取TCP。
