平法施工图教学-ppt讲课讲稿

当梁下部纵筋不全伸入支座时，将梁支座下部纵筋减少的数量写在括号内。
例 6 Φ 25 2（－２）/4表示上排纵筋2 Φ 25，不伸入支座，下排纵筋4 Φ 25，全部伸入支座。
3、附加箍筋或吊筋
直接画在平面图中的主梁上，用线引注总配筋值。附加箍筋的肢数注在括号内。
当多数附加箍筋或吊筋相同时，可在图中统一说明，少数与统一说明不一致者，再原位引注，见图7.2.4~7.2.5。
2、梁截面尺寸。等截面梁用b×h表示；加腋梁用b×h、yc1×yc2 表示（其中c1为长，c2为高）；悬挑梁当根部和端部不同时，同 b×h1/h2表示（其中h1为根部高，h2为端部高）。
3、梁箍筋。包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔，箍筋肢数写在括号内。箍筋加密区长度按相应抗震等级的标准构造详图采用。
2.1.1集中标注
集中标注可从梁的任意一跨引出。集中标注的内容，包括五项必注值和一项选注值。五项必注值包括：梁编号、梁截面尺寸、梁箍筋、梁上部通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置；一项选注值为梁顶面标高高差。
1、梁编号梁编号由梁类型、代号、序号、跨数及有无悬挑几项组成。注：（ ××A）为一端悬挑，（××B）为两端悬挑，悬挑不计入跨数。例KL2（2A）表示第2号框架梁，2跨，一端悬挑； L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
2.2 截面注写方式
系在梁平面布置图上，分别在不同编号的梁中各选择一根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。将图7.2.1框架梁KL2用截面注写方式表示，见图7.2.6。
加腋梁截面尺寸注写示意悬挑梁不等高截面尺寸注写示意

平法施工图.ppt

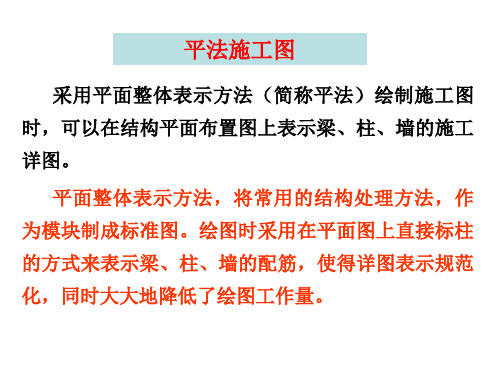

平法施工图
采用平面整体表示方法（简称平法）绘制施工图时，可以在结构平面布置图上表示梁、柱、墙的施工详图。
平面整体表示方法，将常用的结构处理方法，作为模块制成标准图。绘图时采用在平面图上直接标柱的方式来表示梁、柱、墙的配筋，使得详图表示规范化，同时大大地降低了绘图工作量。
1、梁平法施工图
G2φ 12
—— 构造钢筋根数、直径。
（-0.05） —— 梁顶标高与结构层标高的差值，
负号表示低于结构层标高。
集中注写的形式
①梁截面标准规则。当梁为等截面时，用b×h表示。当为加腋梁时用b×h Yc1×c2表示，其中c1为腋长，c2为腋高。当有悬挑梁且根部和端部不同时，用斜线分割根部与端部的高度值，即b×h1/h2。
⑤梁顶高差的标柱规则梁顶高差是指梁顶与相应的结构层的高度差值，当梁顶与
相应的结构层标高一致时，则不标此项，若梁顶与结构层存在高差时，者将高差值标入括号内。例如（-0.05）表示梁顶低于结构层0.05m；若为（0.05）表示梁顶高于结构层 0.05m。
2）梁原位标注法 ①梁支座上部纵筋该部位标注包括梁上部的所有纵筋，即包括通长筋。当梁上部纵筋不止一排时用斜线“/”将各排纵筋从上自下分开。如 6φ 25（4/2），表示梁支座的上一排钢筋为4φ 25，下排钢筋为2φ 25。
当梁下部纵向钢筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。例如梁下部注写为6φ 25 2(-2)/4 表示梁下部为双排配筋，其中上排2φ 25不伸入支座，下排 4φ 25全部伸入支座。
当梁上部和下部均为通长钢筋，而在集中标注时已经注明，则不需在梁下部重复做原位标注。
③附加箍筋和吊筋的标注当多数附加箍筋和吊筋相同时，可在梁平法施工图上统一注明，否则直接画在平面图的主梁上，用引出线标注总配筋数（附加箍筋的肢数注在括号内）见下图。

平法施工ppt课件

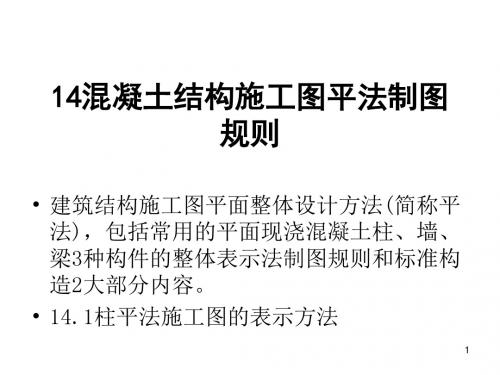

14混凝土结构施工图平法制图规则
• 建筑结构施工图平面整体设计方法(简称平法)，包括常用的平面现浇混凝土柱、墙、梁3种构件的整体表示法制图规则和标准构造2大部分内容。
• 14.1柱平法施工图的表示方法
1
• 柱平法施工图是在柱平面布置图上采用列表注写方式或截面注写方式来表达的施工图。柱平面布置图，可采用适当比例单独绘制，当为框架—剪力墙结构时，柱平面布置图也可与剪力墙平面布置图合并绘制。
7
8
9
• 梁支座的上部纵筋(含贯通筋) • 梁的下部纵筋 • 梁侧面纵向构造钢筋或侧面抗扭纵筋 • 附加箍筋或吊筋
10
11
• 2)截面注写方式 • 14.2.2受力钢筋及其相关构造要求 • 1)梁支座上部纵筋
12
13
• 2)不伸入支座的梁下部纵筋 • 3)梁纵向受拉钢筋最小搭接长度和锚固长度
• 14.1.1列表注写方式 • 列表注写方式就是在柱平面布置图上，先
对柱进行编号(见表14.1)，然后分别在同一编号的柱中选择一个(当柱断面与轴线
2
关系不同时，需选多个)截面注写几何参数
代号(
)，在柱表中注写柱号、柱
段起止标高、几何尺寸(含柱截面对轴线的
情况)与配筋的具体数值，并配以各种柱截
面形状及其箍筋类型图，来表达柱平面整
体配筋施工图(如图14.1所示)的方式。
3
4
• 14.1.2截面注写方式·
• 截面注写方式是在分标准层绘制的柱(包括框架柱、框支柱、梁上柱、剪力墙上柱)平面布置图的柱断面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值来表达柱平面整体配筋施工图的方式，如图14.2所示。
• 14.2梁平法施工图的表示方法

《平法施工》课件

施。
施工人员应佩戴合格的安全防护用品，如安全帽、安全带、防护
眼镜等。
施工人员应遵循安全生产规章制度，不得违章作业、冒险蛮干。
施工设备的安全管理
施工设备应定期进行检查和维护，确保设备性能良好、安全可靠。
施工设备的操作人员应经过专业培训，熟悉设备操作规程和安全注意事项。
施工设备应设置安全防护装置，防止设备故障或操作失误导致安全事故。
总结词：桥梁项目对结构的承载力和稳定性要求高，其平法施工需要重点关注相关构造措施。
介绍某桥梁项目的概况，分析其结构设计要求和施工难点。
阐述在施工过程中如何根据桥梁项目的特点采取相应的施工措施，确保结构的承载力和稳定性。
详细描述
讲解桥梁项目平法施工图纸的阅读方法和技巧，重点解析预应力梁、桥墩、桥台等关键部位的平法表示。
06
平法施工的案例分析
案例一：某住宅楼的平法施工
在此添加您的文本17字
总结词：住宅楼是平法施工的典型案例，涉及梁、板、柱等结构的平法表示和施工要点。
在此添加您的文本16字
详细描述
在此添加您的文本16字
介绍某住宅楼项目的概况，包括规模、地理位置、设计要求等。
在此添加您的文本16字
分析该项目的平法施工图纸，重点讲解梁、板、柱等结构构件的平法表示方法。
结构分析原理
结构分析原理是平法施工中的震作用、内力和位移等。
在进行结构分析时，需要考虑多种因素，如结构的几何尺寸、材料特性、边界条件和荷载等，以确保分析结果的准确性和可靠性。
结构分析的方法包括有限元法、有限差分法和离散元法等，这些方法可以对结构进行数值模拟和分析，以评估结构的性能和安全性。
详细描述

平法施工图识读-7

CONSTRUCTION
SUPERVISION
CONSTRUCTION
SUPERVISION
目录
一
结构构件和结构系统的表达
二
混凝土结构通用构造
三
混凝土柱平法施工图书识读
6 四
混凝土梁平法施工图识读
CONSTRUCTION
SUPERVISION
目录
五
混凝土板平法施工图识读
六
混凝土墙平法施工图识读
七
CONSTRUCTION
SUPERVISION
双柱独立基础的平面注写示例
图7-17双柱独立基础的平面注写示例
CONSTRUCTION
SUPERVISION
7.3.2钢筋混凝土条形基础平法制图规则
1.条形基础平法施工图表示方法
1.1条形基础平法施工图，有平面注写与截面注写两种表达方式。
1.2当绘制条形基础平面布置图时，应将条形基础平面与基础所支承的上部结构的柱、墙一起绘制。当基础底面标高不同时，需注明与基础底面基准标高不同之处的范围和标高。 1.3当梁板式基础梁中心或板式条形基础板中心与建筑定位轴线不重合时，应标注其定位尺寸；对于编号相同的条形基础，可仅选择一个进行标注。
CONSTRUCTION
SUPERVISION
设置短柱的独立基础注写图中，各符号意义如图712所示。
CONSTRUCTION
SUPERVISION
设置有短柱的独立基础注写示例
图7-16设置有短柱的独立基础注写示例
CONSTRUCTION
SUPERVISION
2、多柱独立基础
独立基础通常为单柱独立基础，有时有多柱独立基础（双柱或四柱等）。多柱独立基础的编号、几何尺寸和配筋的标注方法与单柱独立基础相同。当为双柱独立基础且柱距较小时，通常仅配置基础底部钢筋；当柱距较大时，除基础底部配筋外，尚需在两柱间配置基础顶部钢筋或设置基础梁，如图713、图7-14所示。

《平法识图》PPT课件共27页

7 结构施工图
2020/4/18
15
7 结构施工图Leabharlann 2020/4/1816
➢梁编号。次梁？
➢截面尺寸b×h。加腋梁用b×h ＹLt×ht表示；悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔根部与端部的高度值。
➢箍筋。加密区与非加密区的间距用斜线“/ ”分开。 ➢上部通长筋或架立筋。 ➢构造筋或受扭7钢结构筋施工。图
19
练习：
200 200 3600
5800
7 结构施工图
梁平法表示图
C25砼，3级抗震
3600
2800
2020/4/18
20
问题： 1.跨中上部原位标注与同时标注左右支座有何不同? 2.附加箍筋和吊筋如何表达？吊筋尺寸的计算？
7 结构施工图
2020/4/18
21
2.2 平法施工图
2.2.5 板平法施工图
2020/4/18
17
➢梁上部或下部纵向钢筋多于一排时。 ➢梁中间支座两边的上部纵筋：对称原则。 ➢当梁的上、下部纵筋均为通长筋时。 ➢当梁的下部纵筋不全伸入支座时。
仅限于梁下部纵筋的上排钢筋？在何处截断？ ➢梁顶面标高高差。
7 结构施工图
2020/4/18
18
两排支座负筋
7 结构施工图
2020/4/18
7 结构施工图
2020/4/18
12
7 结构施工图
2020/4/18
13
2.2 平法施工图
7 结构施工图
2020/4/18
14
2. 平面注写方式平面注写包括集中标注与原位标注。集中标注表达梁的通用数值，原位标注表达梁的
特殊数值。当集中标注的某项数值不适用于梁的某部位时，则该项数值原位标注。施工时，原位标注取值优先。

平法施工图PPT课件

上部、下部纵筋均为通长筋的表示
若梁上部仅有架立筋无通长钢筋，则全部写入括号内。当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同，此时可将标注写在梁的下侧，并用分号“；” 隔开。表示梁上部为3Φ22通长筋，梁下部为4Φ25通长筋。
第26页/共56页
④梁侧钢筋的标注规则。
梁侧钢筋分为构造配筋和受扭纵筋。当梁的腹板高度≥450mm时，就需要配置构造梁侧钢筋，构造钢筋用大写字母G打头，接着标注梁两侧的总配筋量，且对称配置。例如G4φ12，表示在梁的每侧各配2φ12构造钢筋。
第22页/共56页
图3 加腋梁
第23页/共56页
————————————
KL-1(3)300×600 — 梁编号（跨数）截面宽×高。
φ8@100/200(2) — 箍筋直径、加密区间距/非加密
区间距（箍筋肢数）。
2Φ25
—— 通长筋根数、直径。
G2φ12
—— 构造钢筋根数、直径。
（-0.05）值，
梁代号
梁序号
梁跨数
梁顶相对于楼层标高值
梁断面（宽×高）
有无悬挑
（A为一端有悬挑）（B为两端有悬挑）
第18页/共56页
X－X/X （X） X
箍筋类型、直径
梁上部贯通筋情况
箍筋间距加密区/非加密区
箍筋肢数
原位注写：将梁上、下部受力筋逐跨注写在梁上、下位置，如受力筋多
于一排时，用斜线“/”将各排纵筋自上而下分开。
第30页/共56页
当梁上部和下部均为通长钢筋，而在集中标注时已经注明，则不需在梁下部重复做原位标注。
③附加箍筋和吊筋的标注当多数附加箍筋和吊筋相同时，可在梁平法施工图上统一注明，否则直接画在平面图的主梁上，用引出线标注总配筋数（附加箍筋的肢数注在括号内）见图5。

平法施工

2. 一级抗震加密区>=2Hb，二至四级>=1.5Hb
返回
箍筋根数计算：
第一跨箍筋根数： N=2*Round(1.5Hb-50)/间距+Round(Ln-2*1.5*Hb)/间距+1 =2*Round[(1.5*600-50)/100]+Round[(3600-400-2*1.5*600)/200]+1 =2*9+7+1=26根第二跨箍筋根数： N=2*Round[(1.5*600-50)/100]+[Round(5800-400-2*1.5*600)/200]+1 =2*9+18+1=37根第三跨箍筋根数：(同第一跨 ) N=26根右悬梁箍筋根数： N=Round[(2800-200-2*50)/100] +1 =26根
200
2675
返回
注:KZ1为边柱，C25砼, 三级抗震,采用焊接连接，主筋在基础内水平弯折为200，基础箍筋2根，主筋的交错位置、箍筋的加密位置及长度按“03G101-1规范”计算
返回
一层：
12b25: L1=L2=层高-基础顶面距接头距离+上层楼面距接头距离 =3200-Hn/3+Max(Hn/6,Hc,500) =3200-900+550 =2850
2850
二层：
12b25: L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离 =3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500) =3200-550+550 =3200
3200
L1
L2
三层：
12b25: L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离 =3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500) =3200-550+550

基础平法施工图的识读 ppt课件

• 二、独立基础底板底部钢筋构造——缩减10%
非对称独立基础
ppt课件
23
（4）多柱独立基础底板顶部配筋
独立基础通常为单柱独立基础，也可以为多柱独立基础。多柱独立基础底板顶部一般要配置顶部钢筋，同时根据情况在柱间设置基础梁，这些在筏形基础里面介绍。多柱独立基础底板顶部配筋情况如下：
ppt课件
24
（4）多柱独立基础底板顶部配筋表6-6
1）双柱独立基础柱间配置顶部钢筋
由一组用“/”隔开的数字表示，比如：h1/h2/…/hn,分别表示自下而上的各阶的高度。
例：DJ1,200/200/200,表示阶形普通独立基础，自下而上的各阶高度为200mm.
ppt课件
6
第一节独立基础平法识图
2、截面竖向尺寸——普通独立基础
当基础为坡形截面时，注写方式为
h1/h2
ppt课件
4：阶形普通独立基础的代号是： DJJ
坡形杯口独立基础的代号是：
BJp 5：T字母代表的是：
多柱独立基础底板顶部配筋
ppt课件
31
6：见右图为2号基础，如果 a0=650mm，a1=750mm; h1=400mm,h2=550mm,h3=450m m；基础底板底部X向配置 HRB400级钢筋，直径16mm，间距200mm； Y向配置HRB335级钢筋，直径20mm，间距150mm；请写出其集中标注。项目六基来自平法施工图的识读ppt课件
1
ppt课件
2
任务1 独立基础平法施工图的识读
ppt课件
3
第一节独立基础平法识图
• 独立基础平面注写方式
ppt课件
4
第一节独立基础平法识图

《建筑学平法施工》课件

通过严格控制每一步施工，可保证建筑的质量。
广泛应用
平法施工被广泛应用于建筑、桥梁和隧道等工程领域。
《建筑学平法施工》PPT 课件
建筑学平法施工是一种高效、精确的施工方式，被广泛应用于建筑领域。本课件将带您了解平法施工的原理、步骤和应用案例。
什么是平法施工？
1 平面布点
采用井字形排列的方式进行建筑定位和布点。
2 精度要求
垂直偏差小于5mm，水平偏差小于2mm。
平法施工的优点
1 施工效率高
通过井字形排列的布点方式，可以提高施工效率。
每一步施工都要进行质量控制，确保建筑的准确性。
平法施工的应用案例
建筑结构施工
平法施工广泛应用于建筑结构的定位和布点。
桥梁工程施工
通过平法施工方式，确保桥梁的准确性和稳定性。
隧道工程施工
采用井字形排列的方式，为隧道工程提供精准的定位。
总结
高效而精确
平法施工是一种高效、精确的施工方式。
质量保证
保证各层楼板之间的垂直和水平对齐。
5
逐层施工
按照布点的计划逐层进行建筑施工。
平法施工的注意事项
1 布设基准线时要保证水平
基准线的水平度对整个施工过程至关重要。
2 排布方式要正确
井字形布点必须按照规定的方式进行，不得随意变动。
3 采用正确的工具和材料
选择合适的工具和材料，确保施工质保证建筑的准确性。
3 便于测量和质量控制
井字形布点易于测量定位，便于监控施工质量。
平法施工的步骤
1
选择基准线
确定建筑的基准线，以此为基础进行布
布设基准线
2
设。
采用水平仪和测量工具进行基准线的布

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

建筑精选课件
14
②梁下部纵向钢筋
当梁下部纵向钢筋多于一排时，用“/”号将各排纵向钢筋自下而上分开。例如梁下部注写为6φ25 （2/4）表示梁下部纵向钢筋为两排，上排为2φ25，下排为4φ25，全部钢筋伸入支座。
建筑精选课件
15
当梁上部和下部均为通长钢筋，而在集中标注时已经注明，则不需在梁下部重复做原位标注。
建筑精选课件
19
列表注写方式
柱的平面布置图结构层标高和结构层高
箍筋类型图及编号柱表
建筑精选课件
柱编号截面参数代号
20
建筑精选课件
21
建筑精选课件
22
（2）截面注写方式柱的平面布置图
结构层标高和结构层高
柱编号截面尺寸纵筋及箍筋
建筑精选课件
23
建筑精选课件
24
建筑精选课件
25
建筑精选课件
建筑精选课件
13
• 当同排纵筋有两种直径时，用加号“+”将两种规格的纵筋相联表示，并将角部钢筋写在“+”号前面。例如 2φ25+2φ22 表示2φ25放在角部，2φ22放在顶梁的中部。
• 当梁上部支座两边的纵向筋规格不同时，须在支座两边分别标注；当梁上部支座两边纵筋相同时，可仅在支座一边标注，另一边可省略标注。
④梁侧钢筋的标注规则。
⑤梁顶高差的标柱规则
建筑精选课件
4
①梁截面标准规则
等截面时，用b×h表示。
当为加腋梁时用b×h Yc1×c2表示，其中c1为腋长， c2为腋高。
当有悬挑梁且根部和端部不同时，用斜线分割根部与
端部的高度值，即b×h1/h2。
建筑精选课件
5
建筑精选课件
6
————————————
③附加箍筋和吊筋的标注当多数附加箍筋和吊筋相同时，可在梁平法施工图上
统一注明，否则直接画在平面图的主梁上，用引出线标注总配筋数（附加箍筋的肢数注在括号内）
建筑精选课件
16
附加箍筋和吊筋的标注
建筑精选课件
17
建筑精选课件
18
柱平法施工图的表示方法
柱
平
法
列表注写方式
施
工
图
的
表
截面注写方式
示
方
法
建筑精选课件
10
• 构层存在高差时，者将高差值标入括号内。例如（-0.05）表示梁顶低于结构层0.05m；若为（0.05）表示梁顶高于结构层0.05m。
建筑精选课件
11
原位标注
①梁支座上部纵筋 ②梁下部纵向钢筋 ③附加箍筋和吊筋的标注
建筑精选课件
12
①梁支座上部纵筋
当梁上部纵筋不止一排时用斜线“/”将各排纵筋从上自下分开。如 6φ25（4/2），表示梁支座的上一排钢筋为4φ25，下排钢筋为2φ25。
若梁上部仅有架立筋无通长钢筋，则全部写入括号内。
当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同，此时可将标准写在梁的下侧，并用分号“；”隔开。
建筑精选课件
9
④梁侧钢筋的标注规则。梁侧钢筋分为构造配筋和受扭纵筋。当梁的腹板高度≥450mm时，就需要配置构造梁
侧钢筋，构造钢筋用大写字母G打头，接着标注梁两侧的总配筋量，且对称配置。例如G4φ12，表示在梁的每侧各配2φ12构造钢筋。受扭纵筋用N打头。例如N6φ18，表示梁的每侧配置3φ18的纵向受扭钢筋。 ⑤梁顶高差的标柱规则梁顶高差是指梁顶与相应的结构层的高度差值，当梁顶与相应的结构层标高一致时，则不标此项，若梁顶与结
26
建筑精选课件
27
钢筋混凝土房屋结构施工图平面整体表示方法
建筑精选课件
1
梁平法施工图的表示方法
梁
平
法
平面注写方式
施
工
图
的
表
截面注写方式
示
方
法
建筑精选课件
2
平面注写方式
平
面
集中标注
表达梁的通用数值
注
写
方
原位标注
表达梁的特殊数值。
式
建筑精选课件
3
集中标注
①梁截面标注规则
②箍筋的标注规则
③梁上部通长筋和架立筋的标注规则
• KL-1(3)300×600 — 梁编号（跨数）截面宽×高。
• φ8@100/200(2) — 箍筋直径、加密区间距/非加密Leabharlann •区间距（箍筋肢数）。
• 2Φ25
—— 通长筋根数、直径。
• G2φ12
—— 构造钢筋根数、直径。
• （-0.05） —— 梁顶标高与结构层标高的差值，
•
负号表示低于结构层标高。
图13.2.9 集中注写的形式
建筑精选课件
7
②箍筋的标柱规则
当箍筋分为加密区和非加密区时，用斜线“/” 分隔，肢数写在括号内。当抗震结构中的框架梁采用不同的箍筋间距和肢数时，也可用斜线“/” 将其分隔开表示。
建筑精选课件
8
③梁上部通长筋和架立筋的标注规则
在梁上部既有通长钢筋又有架立筋时，用“+”号相联标注，并将通长筋写在“+”号前面，架立筋写在“+”号后面并加括号。例如，当梁配置四肢箍时，用2φ22+（2φ12）表示，其中2φ22为通长筋，（2φ12）为架立钢筋。
