eigrp命令

EIGRP 协议是一个内部网关协议，高级距离矢量协议，组播地址224.0.0.101、eigrp 是一个高级的距离矢量协议2、eigrp 具有高速的收敛特性3、支持路由汇总和路由聚合4、eigrp 支持触发式增量更新5、eigrp 可以支持多种网络层协议，可以开启多个eigrp 进程支持不同的3 层被动路由协议。

6、eigrp 发送报文以组播和单播形式发送组播地址224.0.0.107、eigrp 支持手工汇总8、eigrp 保证100%无环路9、eigrp 无论在广域网还是在局域网部署eigrp 配置都比较简单10、eigrp 支持非等价的负载均衡Eigrp 头部的字段用来描述这个 eigrp 报文是个什么报文在 hello 报文的载荷字段中，有一个 ack 位，在普通情况下为 0，当 ack 位被置为 1 的时候，说明此报文为 acknowledge 报文。

所有的 IGP 协议中 IP 包头的 TTL 字段都为 1：当端口大于 1.544mbit/s 的发送频率为 5s 一次，小于 1.544mbit/s的我 60s 一次，连续的 3 次 hello 时间都没有收到 hello 包就判定邻居挂掉了。

默认情况下 hello 报文以组播形式发送。

在不支持组播的二层环境中如帧中继环 境中，需要手动修改指定单播地址 neighbor 1.1.1.1 255.255.255.0eigrp 的报文能够被可靠的发送，所以 eigrp 定义了可靠的传输机制， 内部定义的 确认机制，但并非所有的 eigrp 报文都需要确认， update ，query ，和 reply 需要 回复 ack ，如果没有回复则重传，重传次数为 16 次。

在 hello 报文的载荷字段中，有一个 ack 位，在普通情况下为 0，当 ack 位被置为 1 的时候，说明此报文为 acknowledge 报文，当 ack 位被置 1 的时候只能以单播 形式发送。

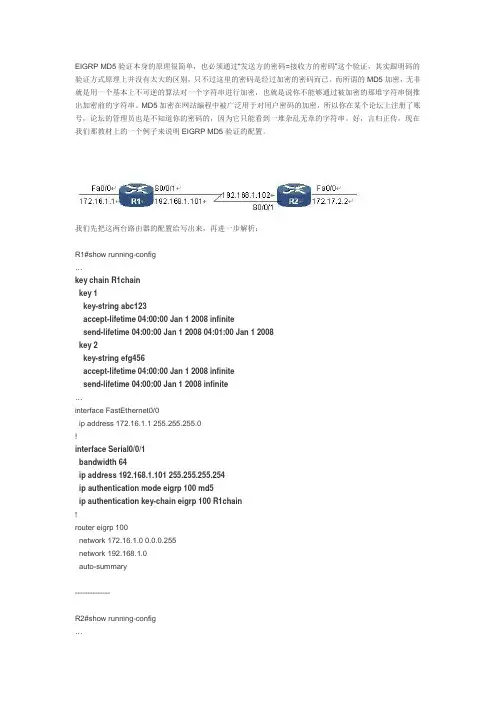

EIGRP MD5验证本身的原理很简单，也必须通过“发送方的密码=接收方的密码”这个验证，其实跟明码的验证方式原理上并没有太大的区别，只不过这里的密码是经过加密的密码而已。

而所谓的MD5加密，无非就是用一个基本上不可逆的算法对一个字符串进行加密，也就是说你不能够通过被加密的那堆字符串倒推出加密前的字符串。

MD5加密在网站编程中被广泛用于对用户密码的加密，所以你在某个论坛上注册了账号，论坛的管理员也是不知道你的密码的，因为它只能看到一堆杂乱无章的字符串。

好，言归正传，现在我们那教材上的一个例子来说明EIGRP MD5验证的配置。

我们先把这两台路由器的配置给写出来，再进一步解析：R1#show running-config…key chain R1chainkey 1key-string abc123accept-lifetime 04:00:00 Jan 1 2008 infinitesend-lifetime 04:00:00 Jan 1 2008 04:01:00 Jan 1 2008key 2key-string efg456accept-lifetime 04:00:00 Jan 1 2008 infinitesend-lifetime 04:00:00 Jan 1 2008 infinite…interface FastEthernet0/0ip address 172.16.1.1 255.255.255.0!interface Serial0/0/1bandwidth 64ip address 192.168.1.101 255.255.255.254ip authentication mode eigrp 100 md5ip authentication key-chain eigrp 100 R1chain!router eigrp 100network 172.16.1.0 0.0.0.255network 192.168.1.0auto-summary--------------R2#show running-config…key chain R2chainkey 1key-string abc123accept-lifetime 04:00:00 Jan 1 2008 infinitesend-lifetime 04:00:00 Jan 1 2008 infinitekey 2key-string efg456accept-lifetime 04:00:00 Jan 1 2008 infinitesend-lifetime 04:00:00 Jan 1 2008 infinite…interface FastEthernet0/0ip address 172.16.1.1 255.255.255.0!interface Serial0/0/1bandwidth 64ip address 192.168.1.101 255.255.255.254ip authentication mode eigrp 100 md5ip authentication key-chain eigrp 100 R2chain!router eigrp 100network 172.16.1.0 0.0.0.255network 192.168.1.0auto-summary首先我们先看R1的配置，先看较下面关于接口的配置部分，可以看到MD5验证是在接口模式下进行配置的，这里我们使用ip authentication mode eigrp 100 md5命令来指出验证方式为md5，对自治系统号为100的EIGRP有效。

路由协议EIGRP配置EIGRP（Enhanced Interior Gateway Routing Protocol）是一种基于距离矢量算法的内部网关路由协议，主要用于在大型企业网络中实现路由器之间的动态路由。

本文将介绍EIGRP的配置过程，以帮助读者更好地理解和应用该协议。

1. EIGRP的基本概念EIGRP是一种高效可靠的路由协议，具有以下特点：- 支持VLSM（可变长度子网掩码）：可以根据网络需求分配不同的子网掩码。

- 支持CIDR（无类别域间路由）：能够将多个连续的IP地址作为一个整体进行路由计算。

- 支持自动汇总：能够将多个子网自动合并为一个超网，减小路由表的规模。

- 支持无环路：使用DUAL（Diffusing Update Algorithm）算法，有效解决了路由循环的问题。

2. EIGRP的配置步骤在配置EIGRP之前，需要了解以下参数：- 自治系统号（AS number）：EIGRP所在的自治系统号，范围为1~65535。

- 路由器ID：用于区分不同的路由器，可以是IP地址的一部分，也可以手动指定。

下面是EIGRP的配置步骤：步骤1：进入路由器配置模式```Router# configure terminal```步骤2：配置EIGRP进程和AS号```Router(config)# router eigrp <AS号>```步骤3：添加网络```Router(config-router)# network <网络地址>```此命令将指定哪些接口将被EIGRP协议使用。

可以指定单个IP地址、子网地址或主机地址。

步骤4：配置路由器ID（可选）```Router(config-router)# eigrp router-id <路由器ID>```使用此命令可以手动指定路由器ID，如果不手动指定，将使用默认的路由器ID。

步骤5：配置其他可选参数（可选）根据需要，可以配置其他参数，如带宽、延迟、可靠性等。

配置EIGRP协议#c o n f t#r o u t e r e i g r p100*E I G R P需要配置A S号**A S标识了属于一个互连网络中的所有路由器，**同一个A S内的不同路由如果想要互相学习路由信息，必须配置相同的A S号。

* #n e t1.1.1.00.0.0.255*宣告接口，使用的是反掩码形式，如果不输入反掩码，路由默认会使用接口的主类网络号* "n e t12.1.1.0"等价于"n e t12.0.0.00.255.255.255"#n e t0.0.0.0*如果路由的所有接口都宣告进E I G R P进程，则可以使用"n e t0.0.0.0"一次性宣告所有接口*查询EIGRP 在running-config中的配置明细#s h r u n n i n g-c o n f i g|s e c t i o n r e ir o u t e r e i g r p100n e t w o r k1.1.1.00.0.0.255n e t w o r k12.1.1.00.0.0.255n e t w o r k21.1.1.00.0.0.255a u t o-s u m m a r yEIGRP表EIGRP中有三张表：邻居表、路由表、拓扑表邻居表（Neighbor Table）在EIGRP中，两台相邻路由器要建立起邻接关系需要满足两个条件：1）具有相同的AS号； 2）具有相匹配的K值；可以通过下面的命令来查看EIGRP默认的K 值：#s h o w i p p r o t o c o l s/*A S=100*/u t e rf a c ee l l oC i s21.0.0.0/8i s v a r i a b l y s u b n e t t e d,2s u b n e t s,2m a s k sC21.1.1.0/24i s d i r e c t l y c o n n e c t e d,F a s t E t h e r n e t1/0D21.0.0.0/8i s a s u m m a r y,00:14:58,N u l l012.0.0.0/8i s v a r i a b l y s u b n e t t e d,2s u b n e t s,2m a s k sC12.1.1.0/24i s d i r e c t l y c o n n e c t e d,S e r i a l0/0D12.0.0.0/8i s a s u m m a r y,00:15:00,N u l l0路由表中的"D1.0.0.0/8i s a s u m m a r y,01:40:23,N u l l0"是一条自动汇总产生的路由，E I G R P和R I P默认都在主网边界自动汇总，不同的是E I G R P会在本地产生一条自动汇总后的路由，目标指向空接口（N u l l0）R1发现路由表中有一条1.0.0.0/8的条目能够匹配(子网掩码最长匹配，这个条目比默认路由子网掩码长，所以优先选取)发往空接口的数据会被丢弃。

内部网关协议IGP（包括ospf，eigrp，rip）的network命令都是为了说明哪一个接口启用该igp 协议：
ospf协议的network命令通告的是端口～
rip协议eigrp协议network命令在没有追加子网掩码的情况下通告的是网段～
其实两者就是有类和无类的区别，通告网段中的“网段”2字就是指有类的大网段，通告端口则可以理解为通告无类网段的另一个说法而已～
～～在没有标注子网掩码的情况下，rip和eigrp两个协议的命令
network 192.168.1.0 ----> network 192.168.0.0
会自动将写入的无类网段通告转换成有类网段通告，这一点在running configure中会体现～～依上所述，如果在rip协议和eigrp协议的network命令后面上加上了子网掩码的话，那么这两个协议network命令和ospf协议network命令所到达的效果就没有什么不同了
外部网关协议EGP（仅仅说明BGP）的network命令则是为了提取IGP的路由条目：对于BGP而言，只有在IGP路由表中包含这条路由条目的时候，才可能被BGP路由协议提取并发布～
其精髓就是匹配IGP路由表，而这种匹配的重点就在于他的精确性：
1. S 19
2.168.1.0 255.255.255.0
2. S 192.168.1.1 255.255.255.255
对于以上两个路由条目，如果写入（GBP）network 192.168.1.0 mask 255.255.255.0 ～～那么只会匹配第一条路由条目（序号1），不会匹配第二条路由条目，这就是BGP与IGP的network 命令的最大区别所在。

5.3.2 实验3：EIGRP路由汇总1.实验目的通过本实验可以掌握：①路由汇总的目的；②EIGRP自动汇总；③EIGRP手工汇总；④指向null0路由的含义。

2.实验拓扑本实验拓扑结构图如图5-3所示。

图5-3 EIGRP路由汇总3.实验步骤本实验只给出路由器R4的配置，路由器R1、R2和R3的配置同5.2节实验1完全相同。

默认时EIGRP的自动汇总是开启的，自动汇总只对本地产生的EIGRP路由汇总，可以通过”no auto-summary”命令关闭自动汇总，然后进行手工汇总，R4的配置如下：R4(config)#router eigrp 1R4(config-router)#no auto-summaryR4(config-router)#network 4.4.4.0 255.255.255.0R4(config-router)#network 192.168.34.0R4(config)#interface s0/0/0R4#(config-if)#ip summary-address eigrp 1 4.4.0.0 255.255.252.0//配置EIGRP手工路由汇总4.实验调试①在R4 s0/0/0执行汇总之前，在R3上查看路由表：R4#show ip routeCodes; C - connected，S - static，I - IGRP，R - RIP，M - mobile，B - BGPD - EIGRP，EX - EIGRP external，O - OSPF，IA - OSPF inter areaN1 - OSPF NSSA external type 1，N2 - OSPF NSSA external type 2E1 - OSPF external type 1，E2 - OSPF external type 2，E - EGPi - IS-IS，L1 - IS-IS level-1，L2 - IS-IS level-2，ia - IS-IS inter area* - candidate default，U - per-user static route，o - ODRP - periodic downloaded static routeGateway of last resort is not setD 192.168.12.0/24 ［90/21024000]via 192.168.23.2，00;23;31，Serial0/0/11.0.0.0/24 is subnetted，1 subnetsD 1.0.0.0［90/21152000]via 192.168.23.2，00;00;18，Serial0/0/14.0.0.0/24 is subnetted，4 subnetsD 4.0.0.0［90/20640000]via 192.168.34.3，00;01;02，Serial0/0/0D 4.0.0.0［90/20640000]via 192.168.34.3，00;01;02，Serial0/0/0D 4.0.0.0［90/20640000]via 192.168.34.3，00;01;02，Serial0/0/0D 4.0.0.0［90/20640000]via 192.168.34.3，00;01;02，Serial0/0/0以上输出表明路由器R3的路由表中有4条明细路由。

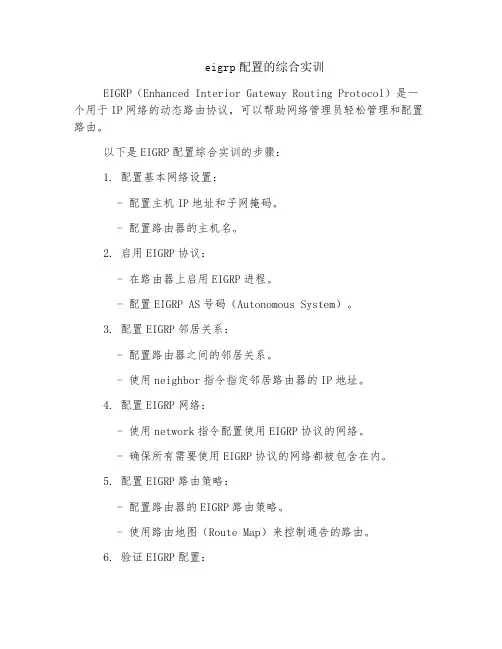

eigrp配置的综合实训
EIGRP（Enhanced Interior Gateway Routing Protocol）是一个用于IP网络的动态路由协议，可以帮助网络管理员轻松管理和配置路由。

以下是EIGRP配置综合实训的步骤：
1. 配置基本网络设置：
- 配置主机IP地址和子网掩码。

- 配置路由器的主机名。

2. 启用EIGRP协议：
- 在路由器上启用EIGRP进程。

- 配置EIGRP AS号码（Autonomous System）。

3. 配置EIGRP邻居关系：
- 配置路由器之间的邻居关系。

- 使用neighbor指令指定邻居路由器的IP地址。

4. 配置EIGRP网络：
- 使用network指令配置使用EIGRP协议的网络。

- 确保所有需要使用EIGRP协议的网络都被包含在内。

5. 配置EIGRP路由策略：
- 配置路由器的EIGRP路由策略。

- 使用路由地图（Route Map）来控制通告的路由。

6. 验证EIGRP配置：
- 使用show命令验证EIGRP邻居关系是否建立。

- 使用show ip route命令验证路由表中是否包含正确的EIGRP路由。

7. 测试EIGRP实时性和容错性：
- 运行traceroute命令验证EIGRP路由。

- 模拟故障，并观察EIGRP协议重新计算路由的能力。

在进行综合实训之前，建议提前了解EIGRP协议的基本概念和相关配置命令。

另外，确保使用网络仿真工具（如Packet Tracer）或实际物理设备进行实验，以便实际操作和验证配置的效果。

不稳定的环境中：如果确认包没有确认，16次以后自动复位,重新建立邻居关系EIGRP 的邻居发现：1．发送多播包224.0.0.102． B然后发送Update包3． A确认Ack4． A然后在发送Update包，交换路由信息5．然后B确认6. 进入稳定收敛状态检查EIGRP 的连接：RouterA#debug eigrp packetsRouterA#debug ip eigrpEigrp Metric=bandwidth+delayEIGRP 离散的更新算法：选择Successor 和Feasible Successor1．选择无环路花费低的Successor，同时选择FS.2．如果没有FS ，路由表会向邻居查询，然后重新计算Successor3. 成为FS的条件AD<FD(当前运行的)EIGRP 选择Successor:1. 从EIGRP 的Topology 表选择最好的Susscessor2. 然后放到Route 表里面路由3．成为FS的条件AD<FD(当前运行的)配置EIGRP 的协议：1． Router(config)#router Eigrp ASRouter(config-Router)#network network-number [widecard-mask]Router(config)#Passive interface配置默认路由1. Router(config-router)#ip route 默认静态路由检查EIGRP 协议：1． RouterA#show ip protocolsEigrp 最大的跳数为100跳Eigrp 在网络边界能做自动汇总，可以关闭，最大等价负载均衡为6条，默认是4条如果是通过在发布的情况下，EIGRP 的AD 为170.EIGRP 的可选配置：1． EIGRP 的路由汇总EIGRP 汇总的目的减少路由表的大小减少了Update包的数量查询边界2．自动EIGRP 汇总（基于类的网络上）可以对不连续子网有问题，进行汇总可以关掉自动汇总3．手动汇总：关闭自动汇总：Router(config)#no auto-summary可以在任意的路由器的端口上进行配置汇总的路由指向NULL0，如果进来路由在汇总路由不匹配，直接丢给NULL0端口，如果汇总路由里的具体路由全部丢失，汇总路由才会丢失。
