当前位置：文档之家 › 建筑玻璃及其深加工PPT课件

建筑玻璃及其深加工PPT课件

  • 格式：ppt
  • 大小：3.45 MB
  • 文档页数：14

下载文档原格式

  / 14

合集下载

精品课件--建筑玻璃及其深加工

精品课件--建筑玻璃及其深加工
建筑玻璃及其深加工
一、玻璃马赛克
• 即乳化彩色不透明玻璃。外墙饰面材料，常用熔 融法制备，压延法成型。少用烧结法。
• 工艺流程：原料（石英砂、着色剂、乳浊剂等） →配合料→池窑熔化（色彩均匀、色泽稳定）→ 连续压延（出现花纹）→退火（消除应力）→折 断（拆成小块）→挑选（去除次品）→拼装 （12×12、15×15）→粘贴纸皮（固定小块）→ 成品→入库
• 生产工艺：玻璃原片及膜的洗涤、干燥→洒 粉（防摩擦）→热弯→预热压（100～150℃） →热压胶合（真空蒸压釜法、棍子法）
• 此外，在夹层玻璃的制造过程中还可以加 天线、电热线、导电膜等，形成功能玻璃。 不同玻璃类型工艺有所不同。
五、中空玻璃
• 中空玻璃有隔热、隔音不结露等作用，用 于需采暖和空调的建筑中，适合于寒冷地 区。或用在建筑隔音墙等。
• 工艺流程：晶核剂→配合料→熔制→压延成 型→拆切→晶化处理。
• 微晶玻璃也可以采用烧结方式制备，其故 意过程为：晶核剂→配合料→成型→烧结→ 晶化处理。
• 微晶玻璃的晶化处理一般采用阶梯式升温， 图5～1。
图5～1 微晶玻璃的热处理温度曲线
三、钢化玻璃
• 研究表明，玻璃的实际强度大大低于理论 强度是由于玻璃表面存在大量的微裂纹， 有人测定：300个/mm2。消除玻璃表面的微 裂纹或避免表面损伤，抑制微裂纹增长等 使玻璃强度增加的过程为钢化过程。
二、原料分解气体
• 1．F： CaF4熔融后会形成SiF4、HF等，这些氟 化物在大气中的浓度大于百万分之一时即可引 起中毒。
• 防治措施：用水（碱水、清水、海水）吸收。 • 2．Cd、Pb、As等重金属，它们本身为有毒元
素，会引起中毒。 • 防治措施：用电收尘或其它除尘法将其回收。 • 3．粉尘：大量吸入会引起矽肺。 • 防治措施：采用洗尘器回收。

【优质课件】玻璃深加工设备培训课件(PPT 65页)

【优质课件】玻璃深加工设备培训课件(PPT 65页)
红粉是为玻璃抛光材料中使用最早最广泛的材料。氧化铈和 氧化锆的抛光能力比红粉高，由于他们的价格比红粉高，应 用上没有红粉广泛，对抛光材料的要求，除了必须有较高的 抛光能力外，必须不含硬度大、颗粒大的杂质，以免玻璃表 面造成划伤。
玻璃研磨作业的不同阶段，需要不同颗
粒的磨料，统统需要进行分级处理。回 收的废磨料经分级处理后也可再用，对 颗粒较粗的粒级，可用筛分法分级，较 细的粒级则需用水分级法进行分级。
现在，越来越多的简单产品开始综合采用
多种深加工工艺，所以我们把它称为“综 合深加工平板玻璃”。如，在交通工具中 已经应用了很多年的中空玻璃就是深加工 最经典的范例，前面已经提到的四种深加 工技术在这里都必须采用：第一，玻璃需 要弯曲；第二，他们需要被强化；第三， 为了防止边缘密封受到紫外线辐射，他们 的边缘需要镀上釉质；最后，利用粘着剂 把一对玻璃片逐步加工成为中空玻璃。
物理钢化法根据生产过程中玻璃的支撑办法又可分
为垂直吊挂法〔垂直法)、水平法、水平支持法(自重 法〕、气垫法等。
化学钢化法根据变换离子的类型及离子交换处理的
温度又可分为低于转变点温度的离子交换法及高于转 变点温度的离子交换法。
水平法是玻璃在水平状态进行输送、加
热、成型、淬冷等工艺过程生产钢化玻 璃的方法。根据配备的设备，可生产平 面、单弯、双曲面弯、双折板等品种的 钢化玻璃。本法有多种类型的生产线。 常用的为水平辊道往复式平钢化玻璃生 产线。
该设备包括一排清洗区。每个清洗区都
装备着一对滚刷和一些喷嘴，这些喷嘴 分布在位于玻璃上下表面处的两个水管 上。同样，喷淋宽度也应该略大于玻璃 片的宽度。玻璃片由传动辊来传送：在 垂直传送设备中垂直地成对排列，水平 传送设备中则水平地成行排列。

建筑玻璃及其深加工

建筑玻璃及其深加工

车窗玻璃需具备高强度和防震性能， 确保乘客安全。
汽车
汽车玻璃具有隔热、防紫外线等功能， 提高驾驶舒适性。
装饰与艺术
灯箱与广告牌
透明或彩色的建筑玻璃用于制作 各种广告灯箱和展示牌。
壁画与雕塑
艺术家利用玻璃的透明、色彩和反 射特性创作出独特的艺术作品。
陈列柜与展示架
玻璃陈列柜用于博物馆、画廊等场 所展示文物和艺术品。
新材料与新技术的应用
新材料研发
不断探索和研发新型玻璃材料，以满足建筑设计 的多样化和功能性需求。
智能化技术
将智能化技术应用于建筑玻璃深加工领域，实现 自动化、智能化的生产和加工。
新型加工工艺
开发新型的玻璃加工工艺和技术，提高玻璃深加 工产品的质量和附加值。
市场需求的多样化
定制化需求
随着消费者需求的多样化，建筑玻璃产品也呈现出定制化的趋势。
标准化与规范化
03
推动建筑玻璃行业的标准化和规范化发展，确保产品质量和安
全性能符合相关标准和规范要求。
05
建筑玻璃的未来展望
高性能玻璃的发展
高强度玻璃
随着材料科学的进步，未来建筑玻璃将具备更高的强度和抗冲击 性能，提高建筑安全性能。
隔热、隔音玻璃
通过技术改良，实现建筑玻璃的优异隔热和隔音性能，提升居住 舒适度。
切割与磨边
切割
根据设计要求，将大板玻璃原片切割 成所需的形状和尺寸。
磨边
对切割后的玻璃进行磨边处理，以消 除边缘的锐利和不平整，提高安全性。
钢化处理
钢化原理
通过物理或化学方法，对玻璃表面施加压力和温度，使其内部产生应力，从而提高玻璃的强度和安全 性。
钢化分类
根据加工方式，可分为物理钢化和化学钢化。

材料工程《玻璃及加工工艺》课件

材料工程《玻璃及加工工艺》课件

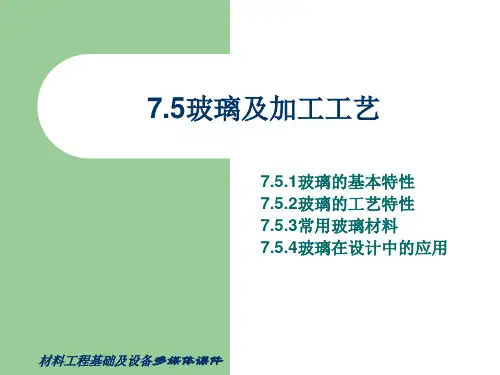

材料工程基础及设备多媒体课件 27
7.5.3 常用玻璃材料
7.5.3.1 玻璃材料的分类 (1)按玻璃的用途和使用环境分类：
日用玻璃——瓶罐玻璃、器皿玻璃、装饰玻璃等。 技术玻璃——光学玻璃 .仪器玻璃，管道玻璃、电器用 玻璃、医药用玻璃。特种玻璃等。 建筑玻璃——固用平板玻璃、镜用平板玻璃、装饰用平 板玻璃、安全玻璃。 玻璃纤维——无碱纤维、低碱纤维、中碱纤维、高碱纤 维等。
材料工程基础及设备多媒体课件 21
7.5.2 玻璃的工艺特性
7.5.2.5 玻璃制品的二次加工
成型后的玻璃制品，除极少数能直扭符合要求外(如瓶 罐等)，大多数还须作进一步加工，以得到符合要求的制品。 经过二次加工可以改善玻璃制品的表面性质、外观质量和 外观效果．玻璃制品的二次加工可分为冷加工、热加工和 表面处理三大类．
采用浮法制造技术生产印平板玻璃祢为浮法玻璃．浮 法玻璃的生产工艺过程如图7-9所示。
材料工程基础及设备多媒体课件 31
7.5.3 常用玻璃材料
图7-9
材料工程基础及设备多媒体课件 32
7.5.3 常用玻璃材料
(1)磨砂玻璃 磨砂玻璃又叫毛玻璃或暗玻璃，采用喷砂或研磨等机
械方法，或者用氢氟酸溶液磨蚀等化学方法将玻璃表面处 理成均匀毛面。其表面呈精细凹凸，可使光线产生漫射， 只有透光性而不能透视，具有均匀柔和的效果。常用于建 筑物中要求透光而不透像的门窗，以及玻璃黑板、照相屏 板等。 (2)磨光玻璃
材料工程基础及设备多媒体课件 3
7.5.1玻璃的基本特性
(2)硬度 玻璃的硬度较大，硬度仅次子金刚石、炭化硅等材料，
它比一般金属硬，不能用普通刀和锯进行切割；玻璃的硬 度值在莫氏硬度5—7之间，可根据玻璃的硬度选择磨料、 磨具和加工方法，如雕刻、抛光、研磨和切割等。 (3)光学性质

建筑玻璃课件

建筑玻璃课件

按材质分类
分为石英玻璃、钢化玻璃 等
建筑玻璃的特点和优势
高透光性
具有优良的采光性能
高机械强度
具有较高的抗压、抗拉强度
高耐候性
能够适应各种气候条件，耐腐蚀、 耐老化
节能环保
能够降低建筑能耗，减少环境污染
建筑玻璃的生产工艺流程
配料
将各种原料按一定比例配好，加入玻璃窑 中
加工
对玻璃板或玻璃管进行切割、磨边、钻孔 等加工处理
安全与防护
在景观设计中，选用具有安全性和防护性的玻璃制品，如钢化玻璃、夹层玻 璃等，可以有效地保护游客的人身安全和避免破坏景观。
建筑玻璃在装饰设计中的应用
点缀与突出
玻璃制品可以用于装饰设计中，点缀和突出某一装饰元素或主 题。
营造氛围
选用不同颜色、形状和透明度的玻璃装饰品可以营造出不同的 氛围和环境。
电磁屏蔽性
建筑玻璃可以具有一定的电磁屏蔽性，有效防止电磁波对建筑物内部的影响。电 磁屏蔽性指标通常通过电磁屏蔽试验等方法进行检测。
防紫外线性能
建筑玻璃应具有良好的防紫外线性能，可以防止紫外线对建筑物内部造成的损害 。防紫外线性能指标通常通过紫外线防护系数等方法进行检测。
建筑玻璃的光学性能
透光性
建筑玻璃应具有较好的透光性，使建筑物内部有良好的采光 和视野。透光性指标通常通过光学透射试验等方法进行检测 。
智能建筑玻璃的发展与应用
智能建筑玻璃概述
智能建筑玻璃是一种具有智能化功能的玻璃，通常采用光电技术 、传感技术等先进技术制成。
常见智能建筑玻璃
常见智能建筑玻璃包括调光玻璃、太阳能电池板、光感玻璃等。 这些玻璃具有智能化控制、节能环保等功能，适用于现代化建筑 。

玻璃深加工基础知识PPT课件

玻璃深加工基础知识PPT课件

夹层玻璃
总结词
由两层或多层玻璃和一层或多层透明的PVB膜或其他膜材料粘合而成，具有较高的抗冲击和防爆性能 。
详细描述
夹层玻璃能够承受较大的冲击力，不易破碎，常用于建筑门窗、隔断、汽车风挡等领域。其制造过程 包括将多层玻璃和膜材料加热、加压粘合在一起。
中空玻璃
总结词
由两层玻璃和一层空气间隔层组成，具有良好的保温、隔热和降噪性能。
操作人员必须穿戴符合规定的 防护用品，如安全帽、防护眼 镜、手套等，以防止意外伤害 。
定期检查设备
定期对玻璃深加工设备进行检 查，确保设备的安全性能和正 常运行。
危险区域标识
对存在危险的区域进行明确标 识，并采取相应的安全措施，
以防止人员进入危险区域。
环保要求与处理
控制污染物排放
玻璃深加工过程中产生的污染物必须经过处理后达标排放，控制对环 境的污染。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
玻璃深加工产品
钢化玻璃
总结词
通过物理或化学方法对玻璃进行强化 处理，提高其抗冲击和抗温差变化能 力。
详细描述
钢化玻璃具有高强度、高安全性和良 好的热稳定性，广泛应用于建筑、汽 车、家具等领域。其制造过程包括加 热和快速冷却，使玻璃内部产生微裂 纹，从而提高其强度。
人才短缺、市场竞争激烈等。
企业需要加强技术研发和人才培 养，以应对技术创新带来的挑战，
保持竞争优势。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
05
玻璃深加工安全与环保
安全操作规程
遵守安全规章制度

建筑玻璃及其深加工


6.1.1 熔融法
最常用的生产玻璃马赛克的方法是池窑熔融连续压延法，其特点 是产量高、质量好、成本低，尤其是色泽稳定、色差小。 1.工艺流程 熔融法生产玻璃马赛克的工艺流程 原料→配料→池窑溶化→连续压延→退火→折断→挑选→拼装→粘贴 纸皮→成品→入库。 2.原料及配方 玻璃马赛克所用原料可分为以下四类。 主要原料 包括硅砂、石灰石、白云石、纯碱、硝酸钠、长石、三氧化砷 等。 着色原料 主要有重铬酸钾（黄绿色）、氧化钴（兰色）、氧化铜（湖兰 色）、氧化锰（紫色）、硫化镉和碘粉（红色、橙色、黄色）、氧化 镍（灰色）等，有时为了得到系类色彩，常采用组合着色剂。
（2）玻璃的热弯 凡弯钢化玻璃都 必须在刚化前进行热 弯，通常有模压式、 槽压式和挠性弯曲成 型三类。 模压式热弯是按 曲面玻璃所需形状， 做成阳模或阴模，在 其外表面用玻璃布包 裹，把热塑玻璃对压 而成。 槽压式热弯成型 是热塑玻璃在加热炉 内靠自重作用向下弯 曲而落在模具上，如 图6-5所示。
6.6.2 微晶玻璃 微晶玻璃利用加入晶核 剂或紫外辐照等方法使玻璃 内形成晶核，再经热处理使 晶核长大，成为一种受控结 晶过程，形成玻璃与某些晶 体共存的材料，能制成零膨 胀，高强度及特定的电性质 和机械性质的微晶玻璃，在 航天、导弹、光学、电子学、 热学等方面有着广泛的用途。
6.6.3 Sol - gel 及ORMOSIL（溶胶-凝胶及有机-无 机材料）
此种玻璃用于汽车前风挡玻璃。它是在中间膜中焊入0.10-1.10mm的铜线，再把此中间膜夹在玻璃板中间经热压而成。
6.4.4 电热线夹层玻璃
把夹层玻璃中的电热线通电加热后，使玻璃保持保持一定温度， 从而防止玻璃表面在冬季结露、结雾等，多用于车船前风挡玻璃。
6.4.5 导电膜夹层玻璃

玻璃及其加工工艺课件

布、制品的形状、表面状态和性质、加工方法等。 玻璃是一种脆性材料，其强度一般用抗压，抗张强 度等来表示。玻璃的抗张强度较低，由于玻璃的脆 性和玻璃表面的瑚裂纹所引起的。玻璃的抗压强度 约为抗张强度的14-15倍。
第九章 玻璃及加工工艺
9.1玻璃的基本特性
(2)硬度 玻璃的硬度较大，硬度仅次子金刚石、炭化硅等材料，它比一般金 属硬，不能用普通刀和锯进行切割；玻璃的硬度值在莫氏硬度5—7之 间，可根据玻璃的硬度选择磨料、磨具和加工方法，如雕刻、抛光、 研磨和切割等。 (3)光学性质 玻璃是一种高度透明的物质，具有一定的光学常数、光谱特性，具 有吸收或透过紫外线和红外线、感光、光变色、光储存和显示等重要 光学性能．通常光线透过愈多，玻璃质雪越好．由干玻璃品种较多， 各种玻璃的性能也有很大的差别，如有的铅玻璃具有防辐射的特 性．一般通过改变玻璃的成分及工艺条件．可使玻璃的性能有很大的 变化。
玻璃及其加工工艺
李锦堂Biblioteka 主要内容：玻璃的历史 玻璃的特性 玻璃的工艺 玻璃的分类 玻璃的应用
玻璃发展历程
玻璃最初由火山喷出的酸性岩凝固而得。 约公元前3700年前， 古埃及人已制出玻璃装饰品和简
单玻璃器皿，当时只有有色玻璃。 约公元前1000 年前，中国制造出无色玻璃。 公元12世纪，出现了商品玻璃，并开始成为工业材料。 18世纪，为适应研制望远镜的需要，制出光学玻璃。 1873年，比利时首先制出平板玻璃。 1906年，美国制出平板玻璃引上机。此后，随着玻璃生
五代、宋、辽、金、西夏的出土玻璃器物，主要有玻璃葫芦瓶、花 瓣口杯、壶形鼎以及玻璃饰物等。
我国玻璃的发展
元代设立了烧造仿玉玻璃器的 “ 廷署玉局 ” 。 明代的颜神镇是玻璃生产的重要基地，当地的民间玻璃作坊，以生

玻璃深加工工艺培训讲义PPT课件


/ 400 1.2
0.8
洗片机
2 XMQX005- 2
2 2600*7500 300*300 3-30 40 1000 /
/
1
0.8
006
异形机
1 XMYM025- 2
1 1500*1500 200*200 3-25 3
/
/ 100 1.2
0.8
030
异形机
2 XMYM026- 2 030
台湾钻孔机 1 XMZK-004 2
晶华星钻孔机
1
1 1500*1500 200*200 3-25 3
2
⊙65
⊙4 3-25 22
1
⊙65
⊙4 3-25 3
/
/ 100 1.2
0.8
/
800
/
1
1.2
/
800
/
1
1.2
手动磨边机
洗片机 卓大直线磨
4 XMYM026- 2 029
1
2
2 XMZM-004 2
2 2000*1500 280*280 3-8 3.7
1.1 0.75 0.8 1.2
4 3300*2440 40*40 2-6
200
1.5 0.75
1.2
1
1.2 0.8 奥地利LISEC 1.2 0.8 奥地利LISEC 1.2 0.8 奥地利LISEC 1.2
1 台湾永富茂 1.2 0.8 奥地利LISEC 1.2 1.2 0.8 奥地利LISEC 1.2 0.8 奥地利LISEC 1.2 0.8 奥地利LISEC 1.2 0.8 奥地利LISEC 1.2

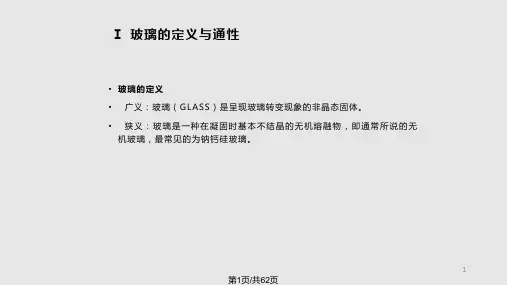

Ⅰ 玻璃的定义与通性
• 玻璃的定义 • 广义：玻璃（GLASS）是呈现玻璃转变现象的非晶态固体。 • 狭义：玻璃是一种在凝固时基本不结晶的无机熔融物，即通常所说的无

建筑玻璃及其深加工


二、 建筑玻璃深加工产品
中空玻璃。多采用胶接法将两块玻璃保持一定间隔，间隔中是 干燥的空气，周边再用密封材料密封而成，主要用于有隔音要求 的装修工程之中。 夹层玻璃。夹层玻璃一般由两片普通平板玻璃(也可以是钢化 玻璃或其他特殊玻璃)和玻璃之间的有机胶合层构成。当受到破
坏时，碎片仍粘附在胶层上，避免了碎片飞溅对人体的伤害。多
特点是透光不透明，多使用于洗手间等装修区域。
第一节 玻璃马赛克
玻璃马赛克又称玻璃锦砖，其名称源于拉丁文，
英文为MOSAIC。历史上，马赛克泛指镶嵌艺术作品
，后来指由不同色彩的小块镶嵌而成的平面装饰。 玻璃马赛克是将长度不超过45mm的各种颜色和形 状的玻璃质小块铺贴在纸上而制成的一种装饰材料。 它与陶瓷锦砖的主要区别是：玻璃质结构，呈乳浊状 或半乳浊状，内含少量气泡和未熔颗粒；单块产品断 面呈楔形，背面有锯齿状或阶梯状的沟纹，以便粘贴
*刚化的原理：在玻璃表面层产生压应力，以增加其
强度。
钢化玻璃的优点：

强度较之普通玻璃提高 数倍，抗弯强度是普通玻璃 的3~5倍，抗冲击强度是普通玻璃5～10倍，提高强 度的同时亦提高了安全性。
使用安全，其承载能力增大改善了易碎性质，即使 钢化玻璃破坏也呈无锐角的小碎片，对人体的伤害 极大地降低了。 钢化玻璃的耐急冷急热性质较之普通玻璃有2～3倍 的提高，最大的安全工作温度为287.78℃，并能承 受204.44℃的温差。故可用来制造高温炉门上的观 测窗、辐射式气体加热器和干燥器等。
2. 硬度高，耐磨性好。硬度高于高碳钢、花岗岩 CaO-Al2O3-SiO2、 MgO-BaO-CaO-Al2O3-CeO2-TiO2 3. 热膨胀系数范围宽，采用不同组成及热处理过程，可制得 各种热膨胀系数（-12～200×10-7/℃）的微晶玻璃。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2.玻璃熔制
3.成型
微晶玻璃成型可采用吹制、压制、拉制、压延、离心浇注、烧结、浮 法等各种成型方法，但生产板状微晶玻璃目前以压延法和烧结法为主。
采用压延法时，其生产工艺与压延玻璃相同。玻璃经流槽直接进入两对 压延辊压延成光面玻璃板。
烧结法是使玻璃液以细流状进入水槽中淬冷而成颗粒玻璃。 压延法的主要优点是玻璃板的表面与内部均为气泡，但成品率低。烧结 法的主要优点是成品率高，但玻璃板表面与内部气泡较多，尤其是表面 气孔严重影响产品质量。
能防止二次事故发生。用夹层玻璃作汽车前风挡玻璃，遇到交通事故 时，碎玻璃不脱落，仍能保持透光性，不会影响视线，不会引发二次事 故。钢化玻璃破碎时，会产生视觉障碍，容易导致二次事故的发生。
4.晶化热处理
玻璃经晶化热处理后，才能形成微晶玻璃。热处理制度对相种类、大小 、数量，制品的炸裂、弯板、气泡较多，尤其是表面气孔严重影响产品 质量。
在生产上热处理有两种制度，即阶梯式和等温式温度制度，如图所示。
6.3钢化玻璃
玻璃的钢化方法通常有热钢 化与化学钢化
6.3.1玻璃的热钢化 1.钢化玻璃的生产工艺流程
6.4.1一般夹层玻璃的生产工艺流程
1.原片及中间膜片的清洗与干燥 原片的洗涤是为去除板面上的油污及杂物，中间膜片的洗涤是为去除 NaHCO3粉。 2.洒粉 玻璃板洗涤干燥后，进行配对合片，为防止板面磨伤及热弯时的粘片， 在合片前用硬度小的滑石粉喷洒在下玻璃的表面上。在铺中间膜前再扫 去上下玻璃表面上的滑石粉。 3.热弯 在热弯炉中采用槽沉式进行玻璃热弯。 4.预热与预压
6.4.3夹层玻璃的性能 （1）安全性 碎玻璃不脱落。在受到外力撞击或发生台风，地震等自然灾害时，普通 玻璃会碎裂而脱落，容易伤人。夹层玻璃破碎时，只产生“蜘蛛网“状
的微 裂纹，碎玻璃仍牢固地粘附在PVB胶片上而不致脱落伤人。
抗穿透性强。受冲击时，PVB胶片可吸收冲击能量，作为汽车玻璃时， 既能阻止外来冲击物进入窗内，也能阻止人员穿透玻璃冲出窗外；作为 防弹玻璃，适用于银行，邮局的柜台和运钞车的防护
成型设备。当前采用的压 延机 主要是对辊式，如右图所示。
6.1.2烧结法
烧结法玻璃马赛克生产工艺 流程如下。
1.玻璃粉制备 把碎玻璃按颜色分类，用水进行冲洗后，送入球磨机粉 碎，为提高粉碎效率与防尘，应往球磨机内加入30%~50% 的水，球磨中球与玻璃的质量比为1时，研磨12小时出料， 其细度为60目以下，经沉淀、干燥即成玻璃粉。 2.配料与成型 所用粘合剂是硅酸钠的水溶液，防泡剂是氧化锌和缩合剂是硫酸盐（磷 酸铝、磷酸钙、磷酸镁、磷酸钙镁等），填充剂主要是高岭土，其配方 如下
着色原料 主要有重铬酸钾（黄绿色）、氧化钴（兰色）、 氧化铜（湖兰色）、氧化锰（紫色）、硫化镉和碘粉（红色 橙色、黄色）、氧化镍（灰色）等有时为了得到系列色彩， 常采用组合着色剂。
乳浊原料 主要有石英砂、氟化物、氧化物（Al2O3）、磷化 物（Ca3PO4、骨灰、天然磷灰石等）
3.压延系统 压延机是生产玻璃马赛克的
2.玻璃钢化设备
（1）钢化加热炉 （2）玻璃的热弯 （3）风栅
6.3.2玻璃的化学钢化 按压应力产生的原理可以分为以下几种类型 1.低温型处理工艺 2.高温型处理工艺 3.电辅助脂胶片（主 要是聚乙烯醇缩丁醛薄膜）粘结在一起而制成的一种安全玻 璃。

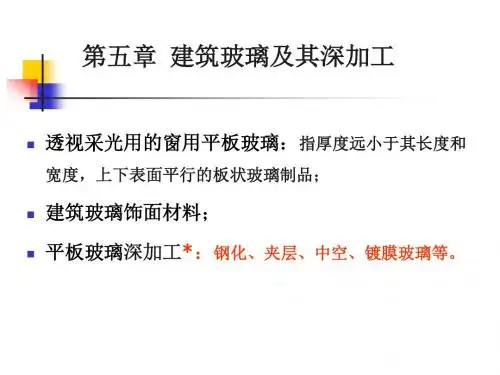

第六章 建筑玻璃及其深加工
6.1玻璃马赛克 6.2建筑用微晶玻璃 6.3钢化玻璃 6.4夹层玻璃 6.5其他品种玻璃 6.6几类特种玻璃简介
返回 6.1玻璃马赛克
• 玻璃马赛克是建筑材料中用量较大的内外墙饰面材料。它 是继陶瓷马赛克之后发展起来的一种玻璃墙体装饰材料。
• 玻璃马赛克的生产方法有熔融法和烧结法。目前普遍使用 的是熔融法。
由表看出，含β-硅灰石晶相的微晶玻璃在材料尺寸稳定性、 耐磨性。抗冻性、光泽度的持久性、强度等优于天然石材 的大理石及花岗岩。
6.2.2微晶玻璃的生产工艺
建筑微晶玻璃的生产方法有两种，即压延法和烧结法，其 工艺流程为
1.原料 生产微晶玻璃时，一般都使用矿物原料的化工原料。矿物原料主要有硅 砂、石灰石、白云石、长石、重晶石等；化工原料主要有锌白、纯碱、 甲碱、锑碱、硼砂、硼酸以及各种着色剂。 矿渣微晶玻璃原料以矿渣为主，如铁渣、矾矿渣等，它们的用量可达 40%~50%，另加硅砂、粘土、化工原料。所得颜色以黑色为主，若加 锌可得灰白色微晶玻璃。 为加速晶核形成，一般都加入晶核剂，当氧化钙含量较高时也不加晶核 剂。常用的晶核剂有硅氟酸钠、氟化钠、硫化锌、硫化镁、铁矿石等。 所用着色剂与制造一般颜色玻璃相同。
6.1.1熔融法
最常用的生产玻璃马赛克的方法是池窑熔融连续压延法， 其特点是产量高、质量好、成本低，尤其是色泽稳定、色 差小。 1.工艺流程 原料→配料→池窑熔化→连续压延→退火→折断→挑选 →拼装→粘贴纸皮→成品→入库 2.原料及配方 玻璃马赛克所用原料可分为以下四类 主要原料 包括硅砂、石灰石、白云石、纯碱、硝酸钠、 长石、三氧化砷等。
使用30t摩擦压力机成型，压力为25MPa，配合料的总水分 控制在7%~10%范围内、
3.着色剂的添加量
4.制品的烧成 制品的烧成温度为700~800C，烧成时间为0.5h~4h。
6.2建筑用微晶玻璃
6.2.1建筑微晶玻璃的性能
建筑微晶玻璃饰面板材与天然石材大理石、花岗石的性 能列于下表。
5.热压胶合 目前主要的生产方法有两类：
真空蒸压釜法和辊子法
6.4.2夹层玻璃的种类 普通夹层玻璃(SR) 由两片3mm玻璃和一片0.38mmPVB胶 片压制而成。耐冲击性的抗贯穿高度为1m。 抗贯穿性夹层玻璃(HPR) 采用0.76 mm的高抗贯穿能力的 胶片（称HPR）。耐冲击性的抗贯穿高度为3.66m。 加天线的弯夹层玻璃 在中间膜中焊入0。10-1。10 mm的 铜线。 电热线夹层玻璃 把夹层玻璃中的电热线通电加热，使玻璃 保持一定的温度，防止玻璃表面在冬季结雾，结霜。电热线 常选用丝径较细的钨丝。 导电膜夹层玻璃 在玻璃板上喷涂四氯化锡溶液，形成一层 氯化锡导电膜，由于不加电热线，故不影响视线。
